Как соединить розетку выключатель и лампочку

Большая часть вариантов подключения 1-го устройства от другого не потребуют от мастера сложных способностей вроде самостоятельной прокладки дополнительных проводов либо установки заземления в квартире, где таковое отсутствует. Но в данном случае на эксплуатацию присоединенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Дабы подключить розетку самому, нужна разбираться в строении проводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной либо домовой электросети

Дабы разобраться, можно ли от выключателя провести розетку, необходимо отлично представлять для себя строение домашней электрической сети. Осознание ее устройства определяет способности внесения модификаций.

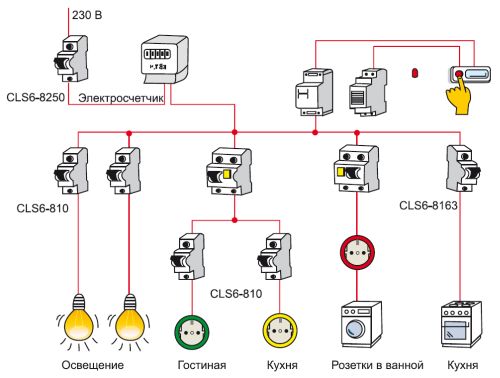

Основная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от наружной домовой электросети. Находится щитковое устройство в подъезде дома либо у входной двери квартиры. Снутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах русской постройки, в каких издавна не обновлялась электросеть, функции автоматического устройства делают рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют вместе, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким аспектам, как удобство размещения либо тип применяемой нагрузки. Серьезным правилом является разнесение устройств, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по различным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну либо несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция улучшает сервис электросети и маскирует инженерные сети.

Подключение выключателей и розеток

Дабы представлять, как верно подключить розетку к выключателю либо к сети, необходимо вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть нужна три кабеля с различными функциями. Для упрощения зрительного определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики время от времени игнорируют это правило).

При подключении розеточного гнезда применяют кабели:

Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, дабы он отличался от окрасок других 2-ух кабелей.
Нулевой провод с оболочкой синего либо голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, также предотвращение ситуаций недлинного замыкания. Изоляционный материал его имеет желтоватый либо зеленоватый цвет. Проводок соединяется со особыми контактами розетки, отведенными для заземления.

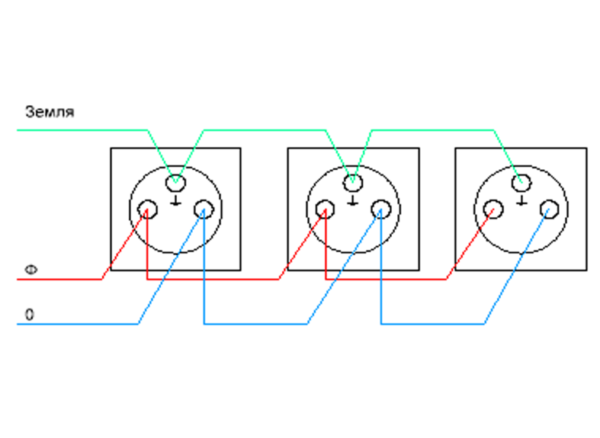

Практикуется объединение розеток между собой с параллельным подключением в сеть или последовательным. При первом варианте любой из объединенных частей сохраняет независимость.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой полосы. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего нужно вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение предназначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно поменять один элемент на другой либо проложить соединение между ними. При выполнении всех работ по подключению за ранее нужно обесточить данную линию, также кабели примыкающих линий, к которым можно нечаянно прикоснуться.

Замена розетки на выключатель

Из всех обозреваемых операций данная процедура отличается большей простотой. После удаления старенькой розетки остается троица кабелей – фаза, нуль и заземление. Нужно идентифицировать любой из частей по цвету защитной обмотки. Для надежности необходимо пользоваться мультиметром (он сумеет показать фазу – кабель, по которому идет ток при присоединении к щупам устройства), так как при монтажных работах регламентацию цветов проводков время от времени игнорируют. В квартирах старенькой планировки, где не проводилась модернизация электросети, заместо 3-х проводников с большой вероятностью будет два (фаза и ноль), так как ранее заземление практически не использовали.

Определив, какой провод какую функцию делает, необходимо соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Потом проводится работа в распредкоробке: нуль, до этого тянувшийся к розеточному корпусу, выключается и потом соединяется с фазой осветительного прибора. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке либо нет. После чего включают в сеть нулевой кабель люстры либо бра.

Замена выключателя на розетку

Для правильного проведения операции нужна прокладка дополнительных кабелей. Дабы подсоединять розетку, нужна тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб полностью допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также нужно учесть при выборе номинального тока, что для осветительных приборов обычно применяются более тонкие провода, чем для розеточных конструкций.

Поначалу делают переключения на месте будущей локализации розеточного короба. К его силовым контактам необходимо подсоединить два проводка, оставшихся от выключателя. Какой-то из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу осветительного прибора до демонтажа устройства управления освещением. Его необходимо соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачку 2-мя методами: одновременным подсоединением 2-ух устройств к одному проводу или смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта владеют преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Данная схема подразумевает, что между щитом рассредотачивания, люстрой и выключателем нет дополнительных скруток. От щита направляется провод – двужильный при отсутствии заземления и трехжильный при наличии. До осветительного устройства его необходимо вести цельным, а позже произвести разделение, дабы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры ввысь по стене, а позже по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью используют кабель с 2-мя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод ввысь к люстре. Опять делят жилы на несколько см и соединяют с фазовыми контактами люстры.

Данный метод монтажа имеет ряд преимуществ – обеспечивает минимизацию дефектов благодаря простоте реализации и отсутствию присоединения дополнительных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Дабы этого избежать, можно использовать одножильные проводники с высококачественной изоляцией. Тогда один независящий кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной либо 2-ух жил – по числу кнопок).

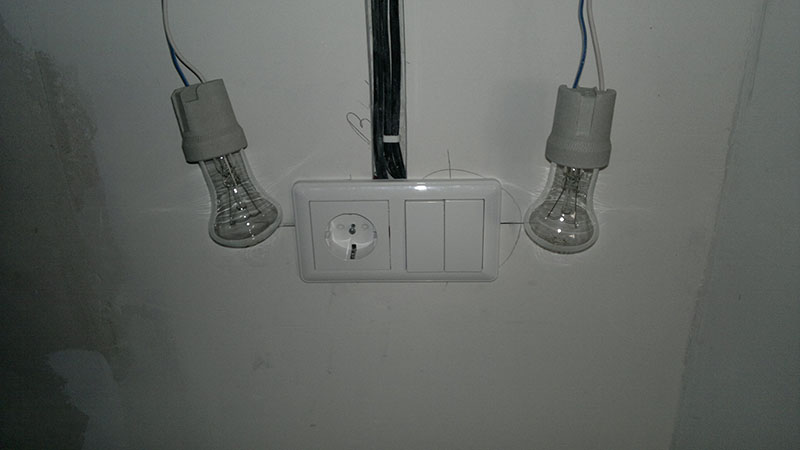

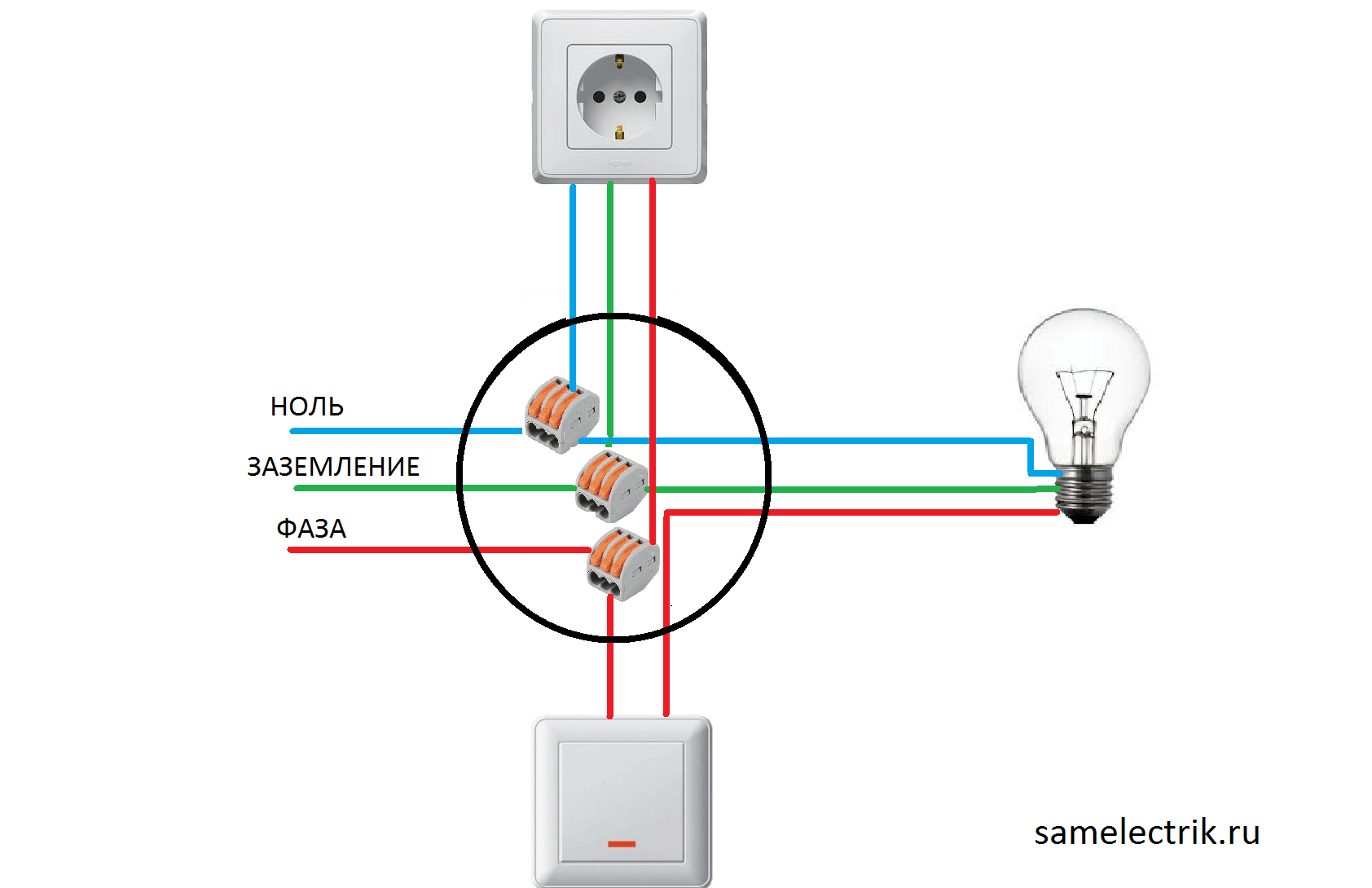

Подключение выключателя и розетки от 1-го провода

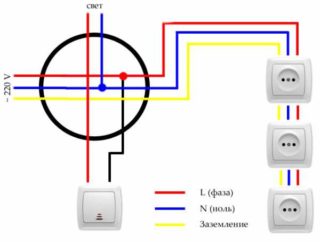

Для монтажа коробки с одной кнопкой поначалу соединяют квартирный щит с распредкоробкой при помощи двойного (с фазой и нулем) провода. Осветительный устройство также соединяют с коробкой рассредотачивания двухжильным проводником. Потом в нее вводят троицу проводков от спаренных переключателя и розетки, при всем этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответственной клемме.

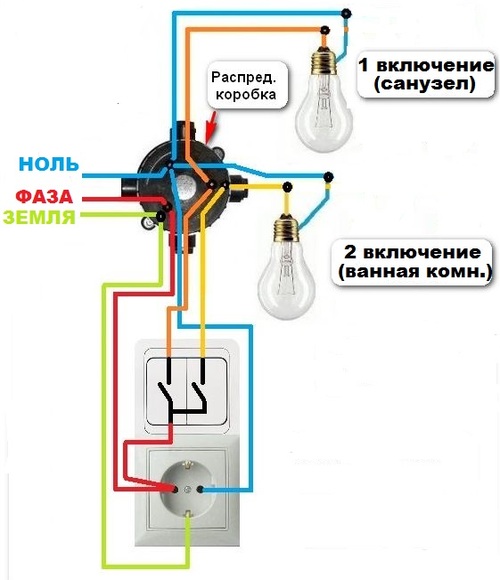

Дабы подключить двухклавишный выключатель, из коробки к блоку 2-ух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод средством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Данная схема является более сложной в реализации. Хотя подключить розетку для временной эксплуатации не так тяжело, но дабы обеспечить доброкачественную работу обоих частей блока, нужно проложить дополнительные кабельные пути. Потому описываемое подключение можно реализовывать только в последнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При всем этом нужно отключить их от переключателя, дабы не сделать ситуацию недлинного замыкания. Так как кабель для зануления отсутствует, один из проводков, идущих от выключателя, нужно направить в нуль. Это можно воплотить одним из 2-ух методов:

замкнуть накоротко кабели осветительного устройства;
выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Воплотить настоящее соединение розетки и регулятора освещения очень проблематично. Эта операция просит монтажа проводников от распредкоробки к розетке.

Как подключить осветительный прибор через выключатель от розетки

Применяют проводники с 3-мя либо 4-мя жилами, выполняющими различные функции, и при разделении зачищают их от изоляции на несколько см. Само собой, квартира должна быть за ранее обесточена. Провода и отдельные жилы подключают по за ранее спроектированной схеме, следя за тем, дабы они протягивались ровненькими прямыми линиями и не создавали узлов либо переплетений. Если установка делается в помещении, стенки которого изготовлены из дерева, нужно заблаговременно проложить пути, используя пластмассовые изолирующие пластинки. Дабы проложить пути проводки укрыто, необходимы штробы. Под эту опцию в железобетонных строениях отводятся особые каналы.

Планируя поменять розетку на устройство управления светом либо связать их вместе, целенаправлено до этого оценить ограничения, налагаемые соответственной определенной задачке процедурой. Приняв решение о проведении монтажных работ, можно получать нужное устройство с параметрами, подходящими избранной электросхеме.

Как подключить розетку от выключателя и напротив: схема и аннотация правильного подключения

В данной статье тщательно описано как устроена квартирная либо домовая сеть. Также расписана пошаговая аннотация подключения розетки от выключателя и напротив. Доступная и нужная информация, которая поможет для вас совладать с подключением розетки.

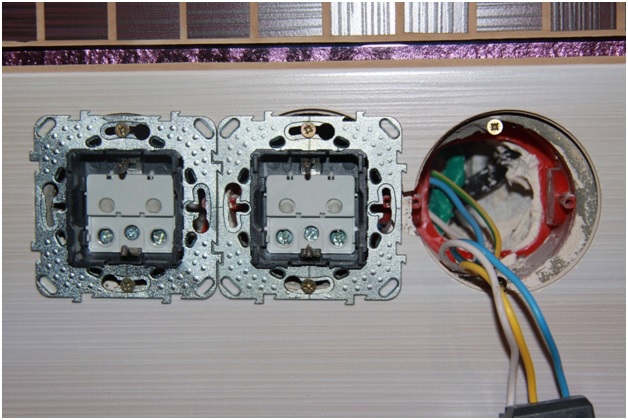

Установка розеток и выключателей

Количество электронной техники, которое сейчас применяется человеком, возросло неоднократно. Каждый устройство просит подключения к электрической сети, да вот многие дома построенные еще в Русском Союзе не владеют нужным количеством электроточек на комнату. Подобные ситуации встречаются и в экономных коттеджах, где застройщик очень сберегает средства и сводит количество розеток к минимуму. Как быть в таковой ситуации? Как подключить розетку от выключателя и может быть ли это, вообщем, в принципе? В нынешней статье мы тщательно обсудим данную тему, ответим на самые распространенные вопросы и покажем, как выполнить все очень аккуратненько, отменно и прекрасно.

Как устроена квартирная либо домовая электрическая сеть

До того как начинать пробовать заносить в электрическую сеть какие-нибудь доработки и улучшения, нужно разобраться, как она устроена и работает. Нас интересует на данный момент, как разведена проводка по дому либо квартире. Схема подключения, обычно, идет традиционная и вот какие составляющие она в себя включает.

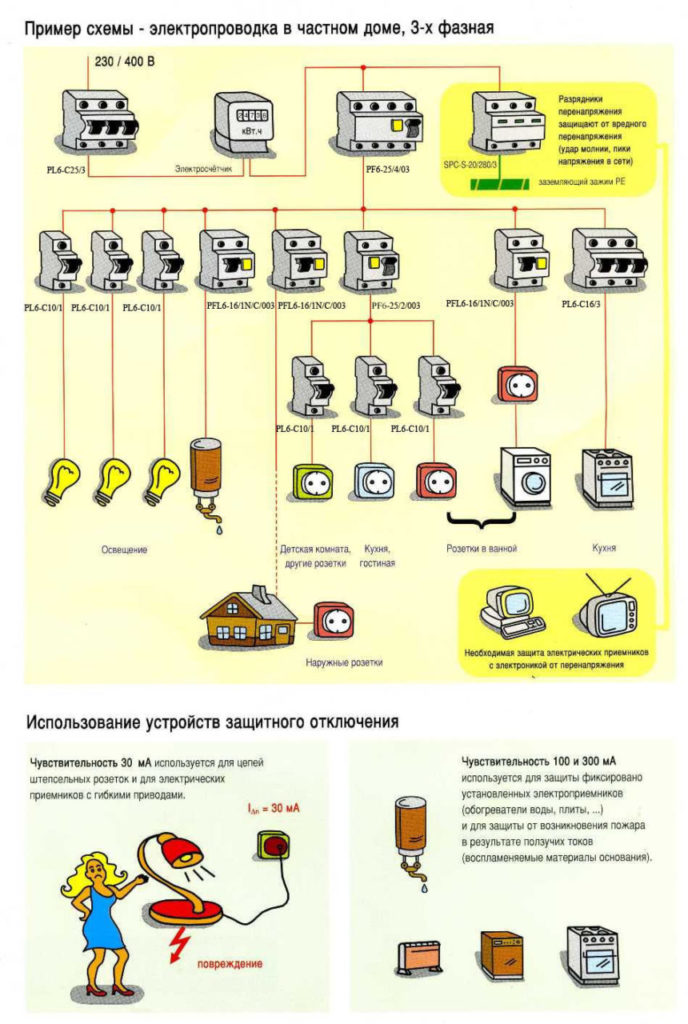

Так примерно смотрится схема проводки в обыкновенной личном дом

1-ый элемент во внутренний сети – это всегда вводной щиток. Размещается он в квартире, на лестничной площадке либо на улице, если идет речь о домовладении. Заглянув вовнутрь, вы увидите вводной автомат, к которому подходит кабель питания от публичной электрической сети, разные устройства защиты и, вероятнее всего, электрический счетчик. Время от времени заместо вводного автомата может быть установлен рубильник либо пакетный переключатель, но это в совершенно старенькых домах.
От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и т.д.). Эти устройства объединены в группы, которых обычно находится 2 либо больше, зависимо от возможных нагрузок, которые могут оказываться на внутреннюю сеть.
Деление на группы – очень удачный метод подключения электрических точек в доме. Это позволяет отделить определенные помещения и по мере надобности отключать подачу питания исключительно в них, другие комнаты обесточены не будут.

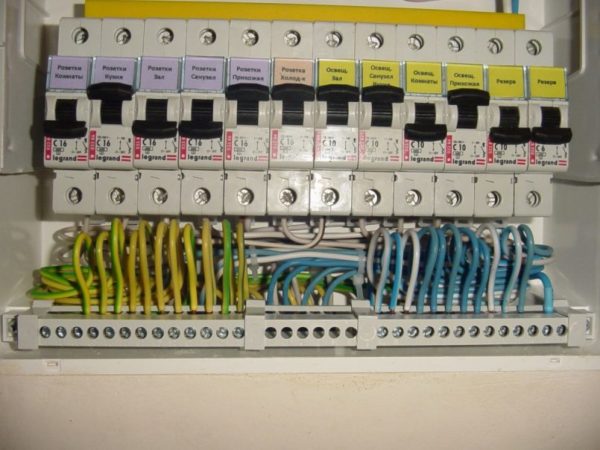

В этом щитке запутаться будет нереально – умный электрик подписал предназначение каждого автомата

Разбивка электрической сети на части может производиться по нескольким признакам. Это может быть удобство монтажа либо нрав нагрузок – серьезной регламентации нет, но мастер следует всегда одной, избранной им логике. Но есть предписания относительно электрических устройств в кухне и ванной комнате – их всегда необходимо подключать отдельными группами.
Дальше от автоматов начинают свой путь длинноватые провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в каких одна линия разветвляется на несколько. Конкретно здесь и берут начало провода, идущие до розеток и выключателей.

Любопытно знать! Ранее коробки монтировали в стенки, у потолка. На данный момент их размещение может кардинально различаться – их переносят на потолок, прячут за установками и т.д.. Если вы заказываете установка проводки, то советуем установить их там, куда потом будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не надо, но время от времени все таки доступ нужна, к примеру, при подключении новых ветвей либо исправлении ошибок электрика.

Читайте по теме: Оказание помощи пораженному электрическим током

Как подключены розетки и выключатели

Общая часть строения цепи, возлагаем надежды, понятна всем. Сейчас давайте поглядим, как подключаются к ней электроточки.

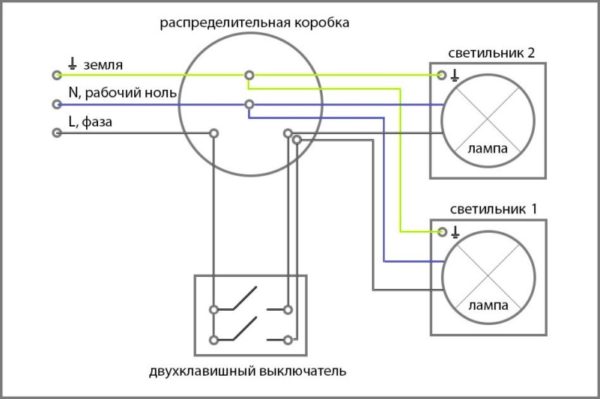

Схема подключения осветительных приборов через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который идёт в распределительную коробку. Провод этот может иметь две либо три жилы. По современным эталонам для этих целей применяются конкретно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не обменяется.

Все три провода будут иметь разную цветовую маркировку. Белоснежный либо розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и аккуратны при выполнении подключений, так как обычно есть возможность, что электрик некорректно подсоединил провода к автомату. За ранее проверьте провода на напряжение тестером.

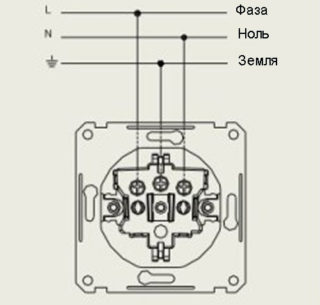

Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» – с заземляющим. Другими словами для ее подключения к сети задействуется все три провода.

Заземление нужна для передачи заряда с корпуса устройств в заземляющий контур, что дает возможность избежать поражения электрическим током

С выключателем все незначительно труднее, так как в эту часть цепи еще заходит осветительный устройство.
Итак, мы имеем три провода в коробке – они разделены друг от друга и мы верно лицезреем цветовую маркировку, которая соответствует фактическим характеристикам цепи. От распределительной коробки до коробки выключателя прокладывается двужильный либо трехжильный провод – 1-ый берется под одноклавишный выключатель, а 2-ой – под двухклавишный. Если кнопок еще более, то количество проводников вырастает пропорционально.

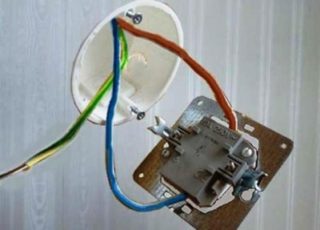

Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сходу скажем, что на этот устройство подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задачка выключателя – разрывать цепь и прекращать подачу электричества к осветительному устройству. Другими словами концы провода – это ввод и вывод.
Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две либо три жилы – 2-ая соединяется с нулем по цветовой маркировке, а 3-я с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по незначительно усложненной схеме. Здесь задачка заключается в том, дабы разбить осветительные приборы по группам и включать их по отдельности.

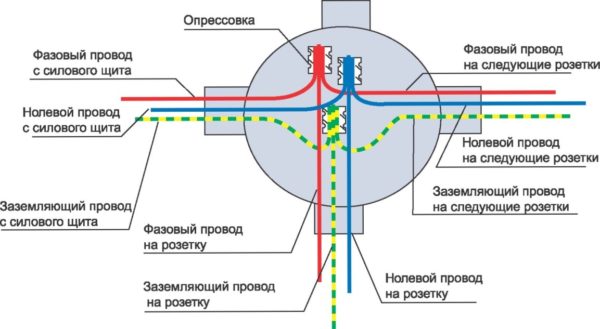

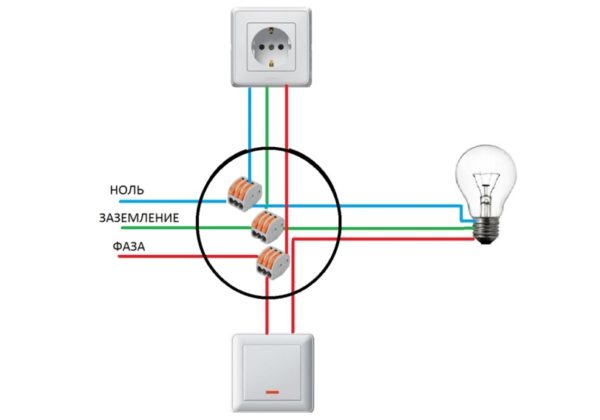

Соединение проводов в распределительной коробке

Собрались сделать дома ремонт? Статья о ремонте пола в квартире наверное будет для вас очень полезна. Информация, которая поможет для вас предупредить вероятные недостатки в поле во время работы. Также в статье аннотация по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочли пристально, то уже осознаете, что схемы подключения точек совсем различные и в коробке выключателя просто нет нуля и заземления, дабы можно было подключить розетку. Так как это может быть выполнить? Назовем все допустимые методы.

Узнайте, как поменять выключатель света с одной кнопкой пошагово, в специальной статье на нашем портале.

Меняем предназначение электроточки либо подключаем одну от другой

Вроде бы вы не желали выполнить все очень неприметно, но прокидывать провода все таки придется. Естественно, это не протяжка через всю комнату от распределительной коробки, но все таки. Вариантов укладки провода всего два – открытая и сокрытая. В первом случае можно применять кабель-канал из ПВХ, а во 2-м придется проштробить стенку, дабы упрятать провод.

Замена розетки выключателем и напротив

Цены на регулируемые выключатели

Начнем мы с самого на наш взор обычного – смена предназначения электроточки. Такая мера может понадобиться, когда установлен старенькый выключатель, который больше не применяется, либо розеток в комнате и так хватает, а вот света совершенно не много.

Принцип соединения выключателя и розетки

В описании работ мы будет, сначала, заострять свое внимание на конфигурациях, которые необходимо произвести.Демонтаж и установка опишем только раз, дабы повсевременно не повторяться. Мы возлагаем надежды, что с этим вы справитесь без подсказок, по другому лезть в электрическую сеть мы для вас не рекомендуем.

Внимание! Все работы с электрической проводкой производятся только при условии подготовительного отключения подачи питания. В неприятном случае вы рискуете получить суровый удар током, что может привести даже к смертельному финалу. Все работы должны делать приготовленные спецы, так что отдавайте для себя отчет в том, с чем имеете дело.

Как подключить выключатель от розетки своими руками

Подключение выключателя от розетки — процедура хоть и не очень непростая, но часто помогающая решить массу заморочек. Прежде всего, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем значительно сберечь не только лишь на проводах, но и на количестве дополнительных работ, таких как штробление стенок. Потому, если вы столкнулись с неувязкой подключения дополнительного освещения и не желаете заного делать ремонт в комнате, таковой вариант станет безупречным решением.

Предварительные работы

До того как приступать конкретно к процессу подключения, следует выполнить целый ряд предварительных работ и обусловиться с местом расположения грядущего выключателя. К предварительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует верно избрать провод, которым будет осуществляться подключение. Ведь верный выбор провода дозволит существенно уменьшить возможность пожара либо других поломок.

Дабы избрать провод, нам необходимо знать номинальную мощность коммутируемых электроприборов, из которой потом легко вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазовой сети равно 220В.
Высчитав номинальный ток, мы можем применять табл.1.3.4 ПУЭ для медных проводников либо табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Исполняем расчет сечения провода по мощности).

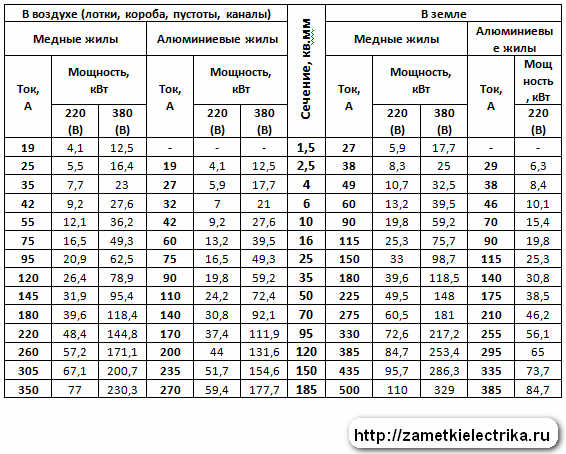

Сводная таблица выбора сечения проводников по номинальному току

Направьте внимание! Почти всегда при подключении выключателя от розетки он коммутирует одну – две лампочки. Тем самым номинальный ток выходит маленьким и согласно табл. 1.3.4 и 1.3.5 можно использовать провод маленького сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода либо 2,5 мм 2 для дюралевого.

Очередной нюанс, который следует учитывать при выборе провода — это метод его прокладки. Ведь в случае его прокладки снутри помещений открытым методом на изоляторах, согласно табл.2.1.1 ПУЭ, его малое сечение должно быть 1,5 и 4 мм 2 соответственно для медного и дюралевого провода.
Если же провод будет употребляться для внешней прокладки открытым методом на роликах либо изоляторах, то его сечение вообщем должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и дюралевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, принципиально верно избрать сам выключатель. Этим нюансом нередко третируют, из-за чего выключатели нередко выходят из строя. В особенности важен этот нюанс, если выключатель будет коммутировать огромные нагрузки.

Прежде всего, избираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, потому, используя те же числа, избираем номинальный ток выключателя. Сейчас на рынке представлены модели в 6, 10 и 16А. Можно отыскать и поболее массивные выключатели, но они встречаются изредка.
Следующим принципиальным фактором выбора является метод монтажа выключателя. Для сокрытой проводки используют утопленный вариант выключателя, а для открытой соответственно с внешней коробкой. Тут выбор полностью находится в зависимости от метода прокладки вашей проводки. Исключение составляют только ванные комнаты и душевые, в каких пункт 12.22 ВСН 59 – 88 советует использовать только сокрытую проводку. Но беря во внимание, что располагать в этих комнатах выключатели запрещено, то метод монтажа выключателя может быть хоть каким на ваше усмотрение.

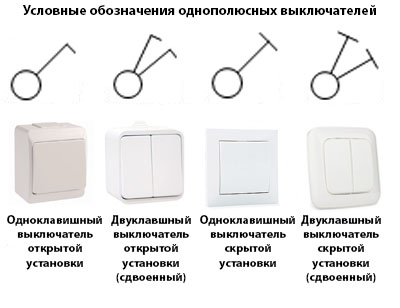

На рисунке представлены разные виды выключателей

Также наша аннотация рекомендует учесть и место установки выключателя. Для внешней установки следует использовать выключатели с IP не ниже, чем 44. Естественно, лучше использовать выключатели с более высочайшей степенью пыле- и влагозащиты, но стоимость таких моделей возрастает пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти методы не отличаются принципно, и по сути выбор каждого из них осуществляется, исходя из расположения конкретно осветительных приборов.

Если осветительный прибор размещен вблизи с выключателем либо розеткой, то целенаправлено подключить «ноль» конкретно от последней. Если же осветительный прибор довольно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым обычным методом как выполнить выключатель от розетки является вариант запитки и фазного, и нулевого провода конкретно с контактов последней. Таковой метод будет очень комфортным при расположении осветительного прибора в конкретной близости от выключателя.

Чтобы выполнить это своими руками, для вас поначалу нужно смонтировать осветительный прибор и выключатель. Только после чего следует приступать конкретно к подключению.
На первом шаге снимаем напряжение с розетки. Выполнить это можно групповым автоматическим выключателем для определенной группы. Если же у вас не предвидено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем шаге вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
Если разводка в вашей квартире либо доме выполнена в согласовании с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и 3-ий провод — фазный. Если цветовое обозначение у вас не выполнено, то краткосрочно подаем напряжение для определения проводов.
Сейчас подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен конкретно к светильнику.

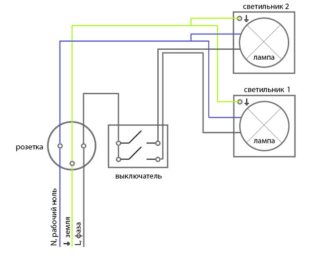

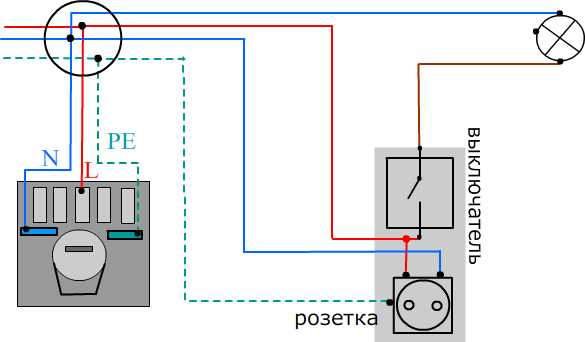

Схема подключения фазного и нулевого провода от розетки

Направьте внимание! Если применяется двух- либо трехклавишный выключатель, то от выводов выключателя провода подключаются к подходящим светильникам. В остальном схема подключения схожа.

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу осветительного прибора. Также подключаем и защитный провод к соответственному контакту осветительного прибора.
На этом наше подключение окончено. Сейчас можно уложить провода, заизолировать токоведущие части и подать напряжение для тесты нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то время от времени существенно проще взять от розетки только фазный провод. Нулевой же провод проще подключить конкретно в наиблежайшей к светильнику распределительной коробке.

Благодаря этому вы не только лишь сэкономите провода, но и почти во всем облегчите для себя задачку прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Не считая того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в какой предстоит подключать нулевой провод.
Сейчас вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем конкретно к светильнику.
Сейчас вскрываем распределительную коробку. Определяем нулевой провод. Может быть это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который потом подключаем к светильнику. Таким же методом подключаем защитный провод к подходящим контактам в осветительном приборе и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

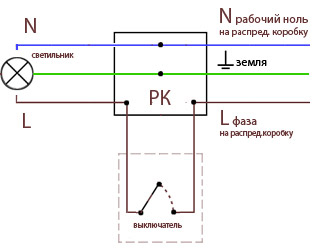

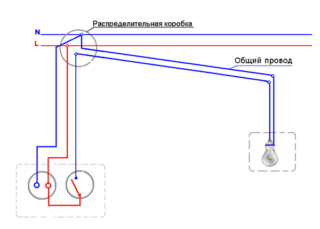

Схема подключение выключателя от розетки только фазным проводом

Направьте внимание! В связи с тем, что для обычной работы выключателя нужен только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет конкретный ответ – никак. К огорчению, от выключателя розетку подключить нельзя. Может быть только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый лучший. Ведь часто ток на розетке существенно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему к тому же розетки просто перегорит.

Вывод

Сейчас вы понимаете, что подключить хоть какой выключатель от розетки довольно легко. А видео на страничках нашего веб-сайта поможет для вас разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим непременное выполнение требований охраны труда.
