Доступ к вебу издавна стал обыденным делом для современного человека. Для одновременного использования глобальной сетью несколькими девайсами, естественно, довольно 1-го роутера, обеспечивающего беспроводную связь Wi-Fi, но для его подключения нужно установить веб розетку. В статье поведаем про подключение веб розетки, разглядим пошаговую аннотацию.

Данная процедура отличается от установки обыденного разъема, так как конструкция устройства другая и принцип его работы не имеет ничего общего с точкой электропитания на 220В. Но, владея нужной информацией и способностями работы с электроприборами, юзер полностью сумеет сам произвести установка.

Особенности конструкции веб розетки

Описываемые изделия являются пассивным сетевым оборудованием, созданным для коммутации дивайсов к локальным сетям при помощи особых разъединителей. Как и обыденные розетки, устройства для веб подключения, именуемые RJ-45, могут быть внешними (затратными), устанавливаемыми поверх плоскости и внутренними (врезными), монтируемыми вовнутрь стенки.

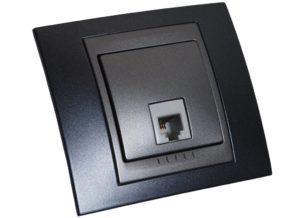

Внутренняя розетка для обеспечения веб соединения, окрашенная в темный цвет

Основными составляющими компьютерного разъема являются:

• лицевая сторона – представляющая собой декоративную панель с гнездом для патч-кордов;
• оборотная (внутренняя) часть – являющаяся на самом деле клеммником с контактами для проводов от веб кабеля.

В розетку вводится сетевой кабель «витая пара», который содержит четыре скрутки по два проводка в каждой. Они делятся на восемь проводников, имеющих различную цветовую расцветку.

Внешний облик и внутреннее устройство сетевого веб провода «витая пара»

Каждый проводник подключается к соответственному контакту розетки согласно определенной схеме. Такое соединение именуется кроссировка. Более тщательно ее выполнение описано в следующем разделе. Провода бывают двухпарные и четырехпарные. 1-ые применяются в сетях, где передача сигнала происходит со скоростью наименее 1 Гб/с. Но в наш высокоскоростной век, все стремительно изменяется и поток данных во глобальной сети очень скоро может добиться значений в несколько гб за секунду. Потому лучше применять четырехпарные изделия, рассчитанные на скорость до 10 Гб/сек, дабы избежать потом переделок.

Установка и подключение сетевой розетки

Провод витая пара укладывается в кабель-канал либо запирается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) либо оставляется незакрытым (если устанавливается затратной вариант). Его длина оставляется достаточной, дабы производить нужные работы. От самого края отступается 7-8 см и внешняя оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Последующие деяния приведены в аннотации.

Пошаговая аннотация подключения RJ-45 проводом на четыре пары

На оборотной стороне имеется цветовая схема подключения, представленная 2-мя вариациями: А и В. Для правильной коммутации нужно, дабы кроссировка розетки соответствовала схеме подключения коннектора, потому если его установка проводился другим мастером, необходимо уточнить, каким методом произведена разводка. На местности Рф обычно применяется схема «В»

1. Обжать провода в клеммах розетки согласно избранному варианту (цвет провода совпадает с цветом контакта). К примеру, как изображено на картинке, слева вправо: карий, бело-коричневый, зеленоватый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше разглядеть отдельным пт этой публикации

1. Зафиксировать провод зажимом и провести подготовительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука либо мобильного телефона и убедиться в наличии связи с вебом

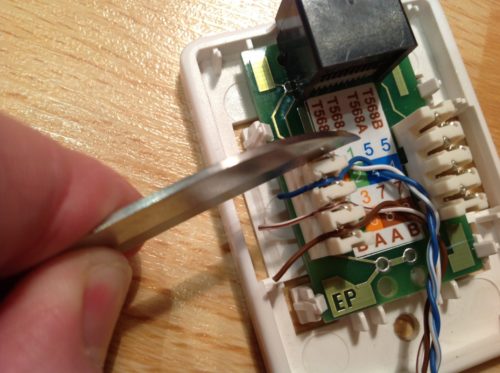

2. Обрезать избытки проводков. Собрать розетку, соединив обе части. Закрепить ее на стенке либо в ней (зависимо от типа выполнения) также как обыденную электрическую точку.

Подключение RJ-45 проводом на две витые пары

Предварительные деяния в этом случае выполняются точно так, что и в прошлом варианте. Различием можно считать только само подключение. Заместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, надлежащие цвету проводков и отвечающие избранной схеме «А» либо «В». После чего проводится обжим, сборка и установка изделия, проверка передачи сигнала.

Пример кроссировки веб провода с 2-мя витыми парами в розетке RJ-45

Практический совет: Следует держать в голове, что провод с 2-мя витыми парами применяются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости веб сигнала, провод придется поменять и все произведенные на нем подключения тоже.

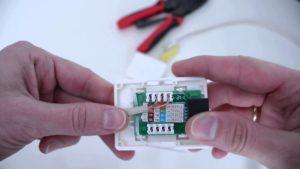

Воплощение обжима проводов на контактах розетки

Как указывалось выше. При подсоединении проводков к клеммам устройства, нужно провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не нужно мыслить, что необходимо скрупулезно снимать оболочку с каждого проводка, после этого сажать его на болтовое соединение, как это происходит в обыденных электрических розетках. У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При всем этом зачищать тонкие проводки не надо.

Обжим проводов на клеммах розетки – принципиальное условие для высококачественной коммутации

Обзор продукции узнаваемых брендов – производителей веб розеток

Именитые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке. Продукция этих компаний отличается высочайшим качеством и надежностью, по этому захватила популярность посреди потребителей. Некоторые изделия от различных производителей имеют отличия во внутреннем устройстве, но они только зрительные, а принцип подключения остается постоянным – выполнение кроссировки с соблюдением цветовой схемы и правильное создание обжима проводов в клемнике.

В веб розетках Legrand внутренняя часть отделяется поворотом по часовой стрелке Розетки RJ-45 от конторы Schneider имеют крышки, выполняющие функцию обжима

Для способности проведения сравнительного анализа, вниманию юзеров предлагается ознакомиться с ценовыми значениями на продукты перечисленных марок

Обозначенные цены показывают среднерыночную цена изделий и не могут показать полную картину ценового сектора бессчетных моделей. Сведения приведены в качестве примера и не могут употребляться как информационная база. Любая компания имеет в собственном ассортименте изделия, представляющие экономный вариант, также продукты премиум класса, рассчитанные на покупателя с высочайшим уровнем достатка.

Подключение коннектора для соединения компьютера с розеткой: пошаговая аннотация

Для соединения ноутбука с веб розеткой нужно иметь сетевой шнур, оборудованный на обоих концах коннекторами – переходными устройствами, обеспечивающими подключение в гнездо RJ-45. Кроссировка коннектора на провод с 4-мя витыми парами делается согласно цветовым схемам, предложенным на рисунке:

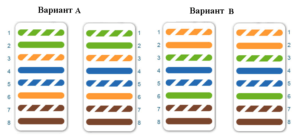

Цветовая схема кроссировки коннектора RJ-45 по вариантам «В» и «А»

Процесс монтажа устройства на провод можно представить в виде пошаговой аннотации:

1. Провод на конце освобождается от защитной оболочки, после этого проводники витых пар раскручиваются и выравниваются
2. Проводки распределяются по цветам, обозначенным на соответственной цветовой схеме и обрезаются по одной длине — 10-12 мм
3. Разместив проводники плотно друг к другу, все они совместно заводятся в коннектор, после этого опять проверяется корректность их расположения
4. При помощи обжимного инструмента делается обжим проводов в коннекторе.

Если обжимной инструмент недоступен, обжим можно произвести при помощи узкой плоской отвертки. Для этого отверткой попеременно необходимо надавить на любой из контактов устройства, дабы он до упора зажал находящийся в нем проводник. При всем этом интегрированный микронож прорежет изоляцию проводков и обеспечит надежную коммутацию. Схема кроссировки веб провода на коннекторе должна соответствовать схеме в розетке RJ-45. В неприятном случае подключение к глобальной сети будет труднодоступно.

Другие схемы подключения коннектора

Кроме коммутации компьютера с веб разъемом, может пригодиться шнур для соединения компьютера с другим компом. В этом случае кроссировка будет отличаться на различных концах провода. Также не следует забывать о 2-х парном проводе, который также часто применяется для подключений.

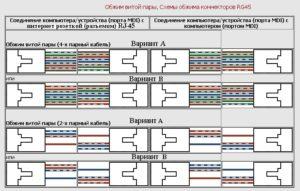

Схемы обжима витой пары при различных соединениях 4-х и 2-х парными проводами

Распространенные ошибки при монтаже компьютерных разъемов

Более нередко встречаемые ошибки при установке розеток и коннекторов, связаны с невнимательным отношением к рассредотачиванию проводов по цвету.

Ошибка 1. Компьютерная розетка установлена без помощи других по варианту «В», а соединительный шнур приобретен вкупе с девайсом либо раздельно, но уже в собранном виде. Юзер без проверки начинает создавать подключение. Ошибка состоит в том, что провод может быть смонтирован по схеме «А», в данном случае никакого соединения не будет. Перед применением необходимо убедиться, что кроссировка коннектора произведена подходящим образом.

Ошибка 2. Юзер для обеспечения неплохого контакта пробует ножиком зачистить проводки витой пары. Ошибка заключается в том, что это напрасная растрата времени и сил. Передача сигнала от схожих процедур лучше не станет. Верный обжим обеспечит резвую коммутацию и надежный контакт

Ошибка 3. Оставление очень длинноватого свободного конца провода при проведении монтажа розетки. Ошибка выявится только после подсоединения провода, во время крепления устройства к стенке либо вовнутрь стенки. Если длина кабеля не дозволит поместить его в подрозетник, то всю функцию подключения придется повторить опять, после его укорачивания. Потому не стоит оставлять большой кусочек шнура — довольно 15-20 см.

Ошибка 4. Внедрение плохого изделия непонятного производителя. Установка веб розетки относится к тем вопросам, которые появляются достаточно изредка. Конкретно по этой причине не стоит сберегать и ставить под опасность использование ресурсами глобальной сети. Лучше приобрести высококачественное устройство известного производителя. Тоже относится и к кабелям.

Практический совет: Если юзер не имеет никакого представления о работе с розетками и проводами, лучше не пробовать провести установка и подключение без помощи других. Рекомендуется пользоваться услугами профессионалов, которые все сделают хорошо и стремительно.

В заключение хотелось бы отметить, что веб – выдающееся достижение современной цивилизации. Отношение к способности доступа к этому ресурсу должно быть ответственным. Верно выполненные работы по монтажу компьютерной розетки и шнура с коннекторами обеспечат доброкачественную и надежную связь с глобальной информационной системой.

Обычный метод удлинить провода при подмене выключателя либо розетки в 2022 году

Ремонт квартиры это новые обои, новые выключатели и розетки. Если проводка дюралевая, то при подмене электрофурнитуры появляются трудности. Когда демонтируют розетку (выключатель), обламывают провода. Проф электрики-мастера удлиняют их при помощи пайки. Домашним мастерам больше нравится другой метод. Для решения задачи они применяют клеммные колодки (клеммники).

Виды клеммников

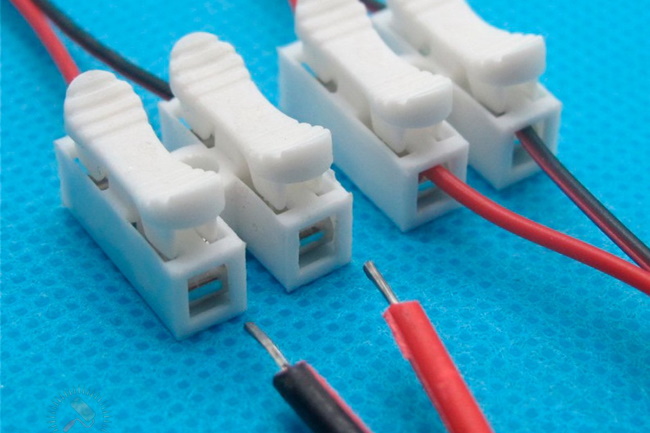

Клеммники – монтажная фурнитура, которую применяют для соединения, наращивания проводов: алюминий + алюминий, алюминий + медь. Медный и дюралевый провода не окисляются, если соединены безвинтовым клеммным соединением конторы WAGO. Благодаря специальной пасте, проводники не контактируют вместе.

Электротехническая фурнитура состоит из корпуса, выполненного из пластика, железных гнезд либо пластинок, винтообразного соединения. Обнаженные части проводов вставляют в гнезда, винт закручивают, получают крепкое соединение.

Домашнему мастеру, дабы нарастить провода в выключателе, не необходимы особые познания и сложные инструменты. Для установки нового либо замены старенького штепсельного соединения подходят клеммники:

• Legrand (винтообразные);
• WAGO (безвинтовые).

Замена одиночной розетки своими руками

Для установки укрытых розеток в стенке высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старенькую розетку демонтируют, устанавливают новейшую, отвечающую требованиям ГОСТ 7396.1-89.

Какие инструменты пригодятся

Дабы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стенку вертикальные и горизонтальные полосы. Если фурнитура ставится после наклейки обоев, то нужен строительный ножик. Им обои подрезают по периметру подрозетника. Для удаления изоляции пригодятся бокорезы (кусачки). Еще необходимы 3 вида отверток:

• рядовая;
• отвертка-индикатор;
• отвертка крестообразная.

Метод

До того как демонтировать старенькую розетку, сеть обесточивают – отключают автомат. Отсутствие напряжения инспектируют отверткой-индикатором. Когда нет фазы, лампочка-индикатор не светится. Крестообразной отверткой выворачивают винты, снимают старенькый корпус. Вытаскивают силовой кабель. У него 3 провода (фаза, ноль, заземление) и 2 слоя изоляции:

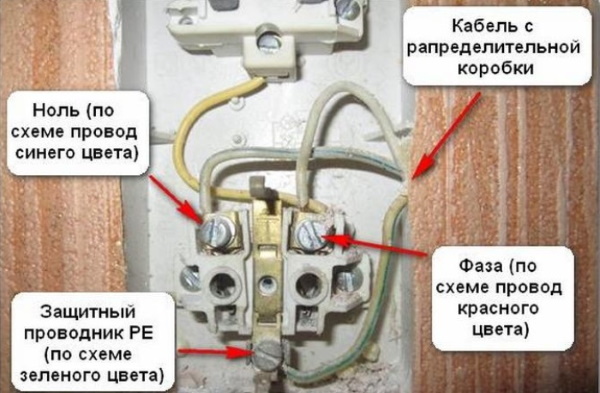

Цвет проводов различный: ноль – синий, фаза – карий, заземление – зеленоватый. Поначалу кусачками снимают внешную изоляцию, позже зачищают концы проводников. При использовании клеммников WAGO изоляцию убирают на 1,5 см.

Принципиально!

Общей изоляции снимают в 2 раза больше, чем внутренней.

На следующем шаге занимаются новейшей розеткой. В ее составе 2 узла:

• декоративная коробка, состоящая из лицевой панели и рамки;
• колодка, состоящая из корпуса, контактов, клемм, крепежных лапок.

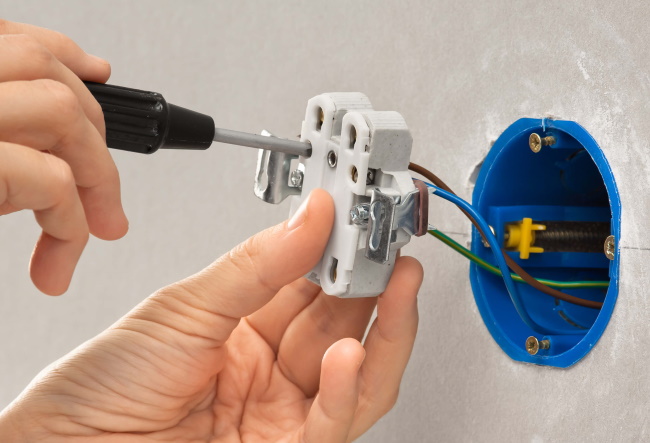

Для присоединения проводов необходимо получить доступ к клеммам. Для этого розетку разбирают. Отверткой откручивают винт, который фиксирует корпус. Следующий шаг основной. Провода присоединяют к розетке.

Во время монтажа кабель располагают так, дабы проводники снутри корпуса не соприкасались. Если клеммы в розетке винтообразные, провод поначалу загибают в кольцо, позже закручивают винт, это улучшает контакт. В моделях с безвинтовыми зажимами провод до щелчка втыкают в клемму.

На завершающем шаге устанавливают розетку. Поначалу укрепляют колодку, контролируя положение крепежных лапок. Они должны размещаться строго параллельно полосы пола, тогда декоративная панель будет установлена верно.

Направьте внимание!

У современных моделей штепсельных соединений на установка лицевой панели уходят секунды. Места, где необходимо нажать отверткой, отмечены на корпусе. Изделия старенького эталона прикручивают винтом.

Новые розетки устанавливают по этой же схеме. Их количество в квартире рассчитывают по нормам. В жилом помещении их необходимо по одной на каждые 4 м², в коридоре – 1 на 10 м². Для их монтажа не считая отверток и кусачек пригодятся перфоратор, бур, коронка.

В интерьер квартиры отлично вписываются изделия компаний ABB, Shneider electric, Legrand, Siemens. Их плюсы: долговечность, высококачественные контакты, современный дизайн.
