Как соединить провода в выключателе

Многим домовладельцам приходится поменять либо устанавливать выключатели. В большинстве случаев применяется схема подключения одноклавишного выключателя – одна из простых схем для включения осветительных приборов либо ламп. В данной статье пошагово расписано, как собирается такая схема.

До того как начинать любые работы, связанные с электричеством, сперва необходимо обесточить проводку – выключить вводной автомат, также принять меры для того, дабы его случаем никто не включил.

Это в особенности принципиально, если электрощит размещен на лестничной площадке в высотном доме либо на улице.

Для установки и подключения выключателя пригодятся:

— конкретно сам выключатель;
— распределительная коробка;
— соединительные провода;
— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод конкретно к светильнику либо выключателю довольно легко – это не просит разъяснения.

В этой статье пойдет речь о том, как в одной распределительной коробке соединить провода от осветительного прибора, электрощита и выключателя.

Снова желаем напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и осветительных приборов должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является довольно обычной, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, другими словами фаза всегда должна подключаться на разрыв.

Следуя этому обычному правилу, когда выключатель разрывает конкретно фазу, а не ноль, вы обеспечите безопасность для себя, также сделаете неопасной эксплуатацию электрического оборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только лишь неловко, но и небезопасно.

Например, для вас нужно поменять лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Найти фазный провод в распределительной проводке можно при помощи индикаторной отвертки.

Снова же, в целях безопасности фазный провод (обычно он красного цвета) нужно подключать к патрону осветительного прибора таким макаром, дабы лампочка подключалась к фазе центральным контактом цоколя.

Таким макаром миниатюризируется возможность того, что человек прикоснется к фазному проводу.

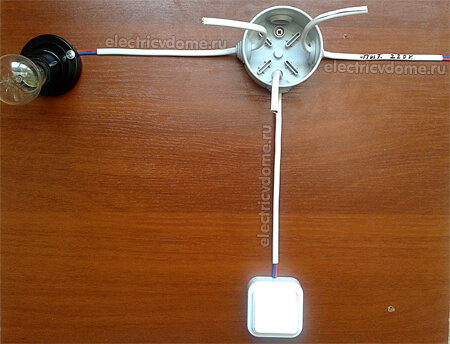

Схема подключения выключателя состоит из одной либо нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Спец магазины предлагают широкий ассортимент проводов для проводки, потому для фазы и нуля лучше взять провода различных цветов, к примеру, красного и синего.

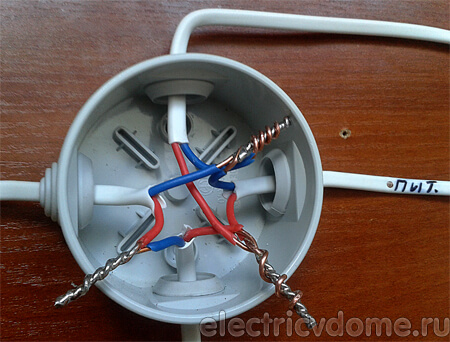

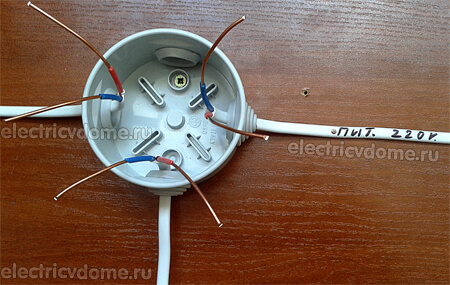

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень комфортно, если он двуцветный, к примеру, фазный провод красный, а нулевой – синий.

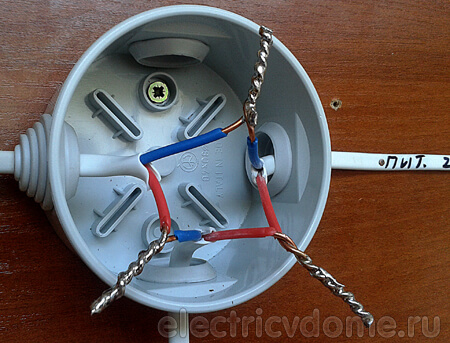

Не считая него к распределительной коробке подходит кабель от осветительного прибора и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

2-ой (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В итоге мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В итоге выходит, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

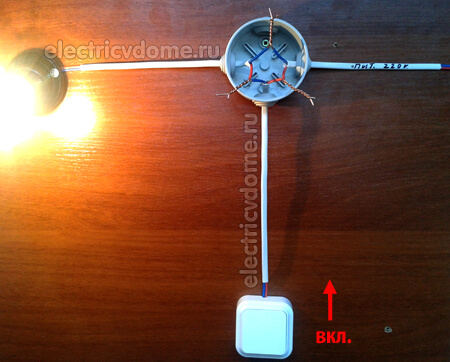

Схема работает следующим образом. При нажатии кнопки выключателя замыкается цепь, и фаза от электрощита подается на осветительный прибор, его лампочка начинает светить. Повторным нажатием кнопки электрическая цепь разрывается и лампочка выключается.

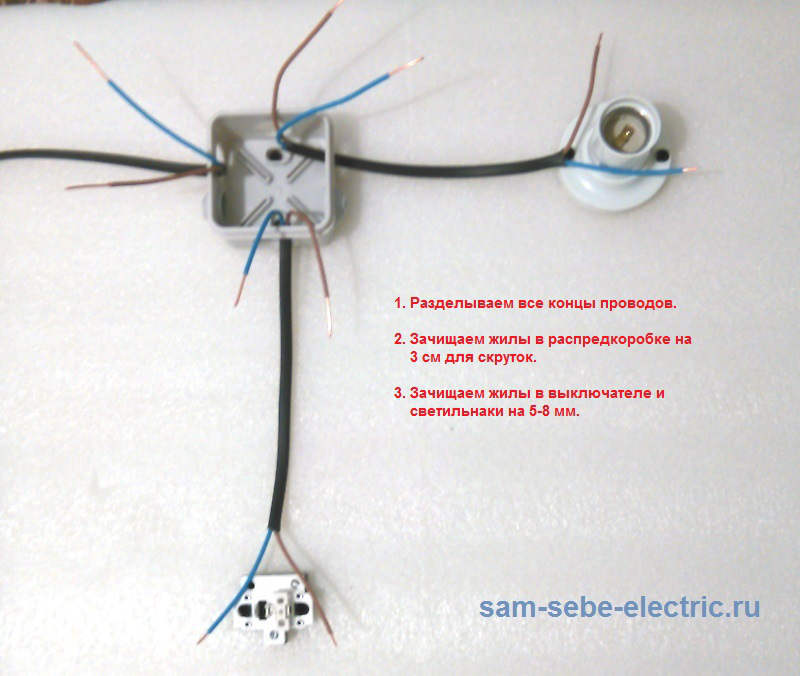

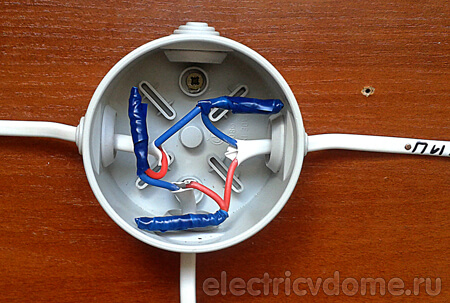

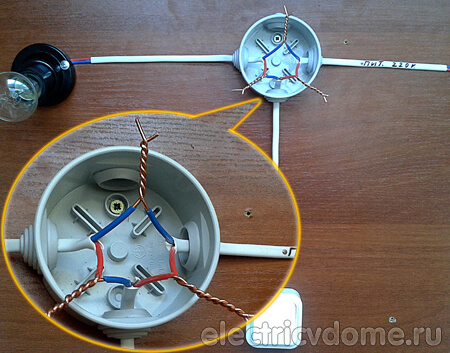

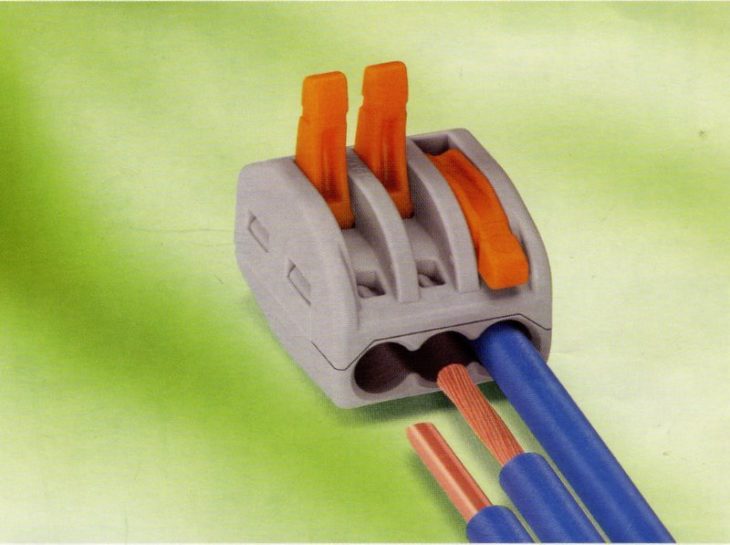

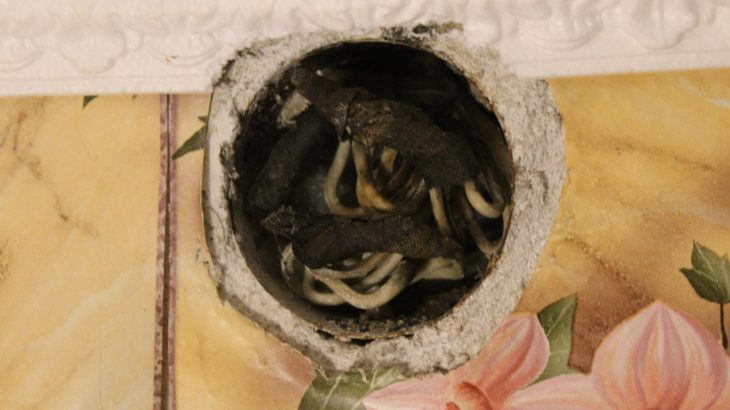

После всех соединений места скрутки хорошо изолируются и аккуратненько укладываются. Идеальнее всего в распределительной коробке провода соединять способом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень нередко в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, осветительные приборы и розетки этой комнаты.

В данном случае из-за огромного количества проводов, подходящих к распределительной коробке, довольно тяжело разобраться, что и куда нужно подключить.

Как подключить к распределительной коробке розетку и выключатель?

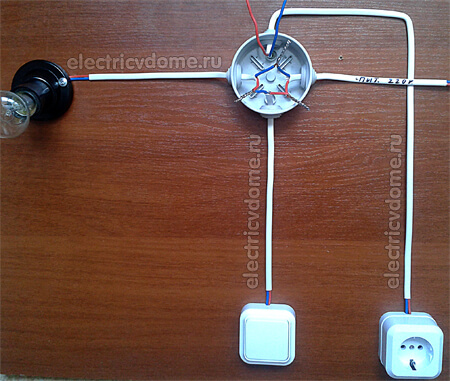

Разглядим вариант, когда к одной распределительной коробке сразу подключается розетка и осветительный прибор.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и осветительного прибора вточности такой же, как подверглось рассмотрению выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода нужно отлично обжать и запаять, после этого они накрепко изолируются и аккуратненько укладываются в коробке.

Установка выключателя с одной кнопкой

Подключение, установка, настройка

Создатель Владимир Молотилов На чтение 10 мин. Просмотров 3.8k. Размещено 29.01.2019

Простым устройством для конкретного включения света в помещении является одноклавишный выключатель. Его установка не составит труда на техническом уровне подкованному человеку, если следовать изложенным ниже советам.

Схема подключения одноклавишного выключателя

Дабы обозначить планируемые каналы для проводки, нужно знать принцип монтажа выключателя. Схема его подключения не представляет особенной трудности. 1-ое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно кофейного либо белоснежного цвета). Это делается в целях безопасности, дабы еще раз не стукнуло током.

«Фаза» выводится из электрической коробки от подъездного кабеля и подводится к месту монтажа выключателя.
Сразу «ноль» из разводки протягивается впрямую к месту расположения осветительного прибора (это всегда провод синего цвета).
От планируемого гнезда для одноклавишного выключателя отводится фазовый провод к той же точке подвески люстры либо другого осветительного устройства.

Обычно для потолочного освещения заземление не применяется, но на схеме заземляющий провод указан. Дело в том, что по правилам электробезопасности таковой тип проводки нужен для мокроватых помещений, а квартиры такими не являются. Но применять для монтажа освещения сухих помещений трёхжильный кабель с заземляющим проводом излишним не будет.

Исследовав схему монтажа, чертим полосы прокладки кабелей более комфортным методом и начинаем готовиться к работам.

Пошаговая аннотация подключения одноклавишного выключателя

Разглядим поначалу случай со спрятанными в стенке кабелями без заземления. Необходимо держать в голове главное правило безопасности при монтаже любого типа проводки — все работы выполняются при выключенном напряжении. Другими словами, приступая к действиям, отключите автомат в щитке ради сохранения своей жизни и здоровья.

Нужные инструменты и материалы

Понятно, что сначала необходимо запастись кабелем. Его требуемую длину можно найти, измерив рулеткой прочерченные полосы проводки. Для освещения применяется провод сечением 1,5 мм 2 . Не считая кабеля нужно приготовить:

выключатель;
осветительный прибор;
изоленту;
стандартный стакан (подрозетник) для встраиваемого в стенку устройства.

Из инструментов будет нужно следующее:

перфоратор с канальной лопаткой;
отвёртки плоская и крестовая;
тестер-пробник;
плоскогубцы с изолированными ручками для безопасности;
нож;
коронка по бетону поперечником со стакан (6,8 см);
шпатель и шпатлевка.

Предварительные работы

Представим, электропровода для освещения комнаты не подведены. Для начала необходимо обусловиться, откуда их можно забрать. Довольно найти наверху у потолка электрическую коробку, в какой спрятана разводка кабелей квартиры. Обычно она закрыта круглой пластмассовой крышкой, последняя просто снимется, если поддеть отвёрткой.

Дальше необходимо найти положение грядущего выключателя и отыскать центр потолка помещения. В последней обозначенной точке будет располагаться осветительный прибор. В общем случае, если в потолке нет соответственных кабелей, их необходимо подвести. Для этого нужно в электрической коробке отыскать провода, идущие от щитка в подъезде.

Дабы отыскать силовую линию с фазой, идущую от общей сети дома, необходимо пользоваться помощью напарника. Последний должен выйти в подъезд и отключить поочерёдно любой из автоматов, питающих проводку квартиры. В это время 2-ой человек пробником определяет, пропал ли электрический ток в сети. При прикосновении нажимала отвёртки-тестера к оголённому проводу с коричневой изоляцией должен пропасть огонёк индикатора. Обычно из подъезда идёт толстый кабель, с него и нужно начинать проверку.

Место установки выключателя выбирается исходя из удобства нажатия на его кнопку. Другими словами довольно избрать маленькую высоту от 1 до 1,5 м от пола и отойти от косяка двери какое-то маленькое расстояние (от 1 до 40 см). Середину комнаты можно найти при помощи рулетки, отмерив длину и ширину помещения и разделив их напополам. Когда обозначенные места определены, необходимо нарисовать на стенке и потолке карандашом воображаемую линию прокладки кабеля.

Последовательность прокладки кабелей и подключения устройств

Перфоратором будем проделывать канал для кабеля, если проводка сокрытая. Если запланирована внешняя сеть, то этот электроинструмент не пригодится, зато будут нужны пластмассовые кабель-каналы.

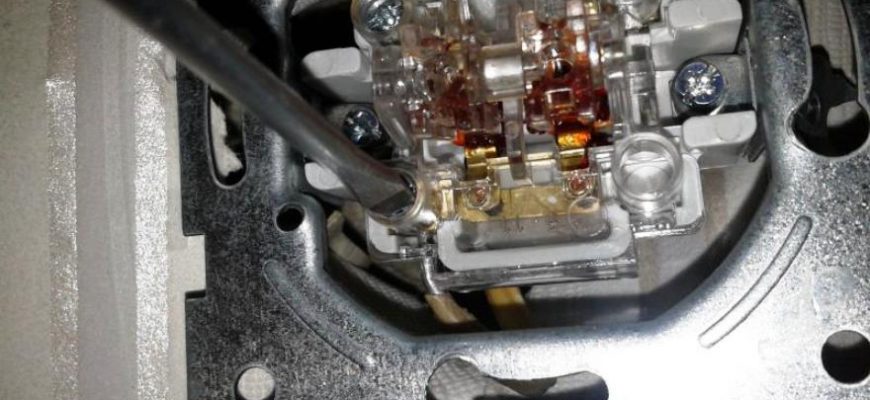

Есть ещё такие типы выключателей, у каких нет болтов на контактах. В данном случае зачищенные концы проводов довольно легко воткнуть в надлежащие входы, и провода сами зафиксируются автоматическим зажимом. Если будет нужно извлечь концы назад, необходимо вставить нажимало шлицевой отвёртки в особый паз и отжать механизм.

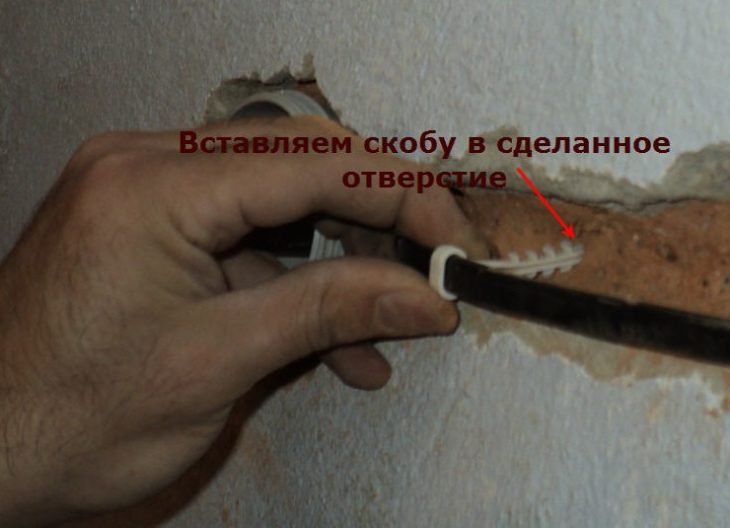

Если при укладке кабеля в проделанном канале он не фиксируется, то нужно приобрести особые дюбели. Они смотрятся так: на одном конце кольцо для кабеля, на другом — обыденный стержень. Дальше необходимо просверлить перфоратором несколько отверстий вдоль канала и воткнуть обозначенные дюбели, зафиксировав с помощью их кабель.

При открытой проводке всё делается еще проще. Перфоратор не нужен. Довольно проложить кабель по внешней части стенки и прикрепить его хоть какими подручными элементами, к примеру, теми же дюбелями. Но обычно в данном случае применяют декоративные короба для проводки. Последние просто приклеивают к стенке на двойной скотч либо укрепляют на шурупы, а в них, открыв крышку, укладывают провода. В остальном процесс стопроцентно повторяет описанный чуть повыше.

Видео: подключение одноклавишного выключателя с индикацией

Как подключить выключатель от розетки

В данном случае можно сберечь на электропроводах. Подключение делается обыденным порядком по уже описанному сценарию. Но провода запитываются не в электрической коробке, а в розетке.

Последнюю необходимо для начала разобрать. А конкретно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, при помощи которых розетка крепится в стакане, и вынуть наружу базу.
Дальше необходимо подсоединить фазовый провод к соответственному входу розетки. Получится параллельное подключение.

Видео: подключение выключателя от розетки

Как подключить три розетки и один выключатель от коробки

Разглядим ещё один случай. Пусть нам нужна запитать от электрораспределительной коробки три розетки и один выключатель. Тогда идеальнее всего поступить так.

Кабель для освещения иногда выводят и сходу из коробки. Тогда получаются две отдельные полосы — одна на розетки, 2-ая на освещение. Выключатель подсоединяется по начальной схеме, описанной в самом начале статьи.

Подключение одноклавишного выключателя на две лампочки

Вероятен также вариант сборки одноклавишного выключателя с 2-мя светильниками. В данном случае осветительные узлы просто подключаются параллельно.

К примеру, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Снутри её корпуса следует воткнуть конец этого провода в клеммную колодку либо другое приспособление для соединения проводки. А с другой стороны таковой контактной группы нужно завести сразу два провода. Эти две фазы должны запитать оба осветительного прибора.

Другой вариант: оба провода от освещающих устройств следует воткнуть в один выход выключателя. Недочет в том, что один из концов в процессе использования может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Обычно одноклавишный выключатель служит длительно. Если кнопка не станет «отщёлкивать», то лучше поменять узел вполне. Современные выключатели плохо поддаются ремонту. В большинстве случаев случается такая неисправность: один из проводов выпадает из контакта. Тогда необходимо поддеть кнопку отвёрткой, ослабить открывшиеся болты, вынуть базу, воткнуть контакт на место и зафиксировать его. Но поломки, обычно, происходят изредка, если применяется оборудование узнаваемых производителей.
