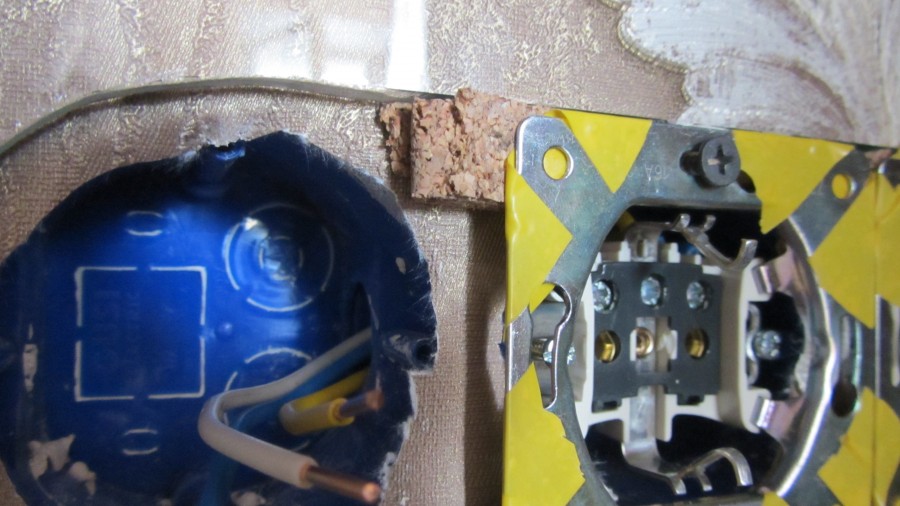

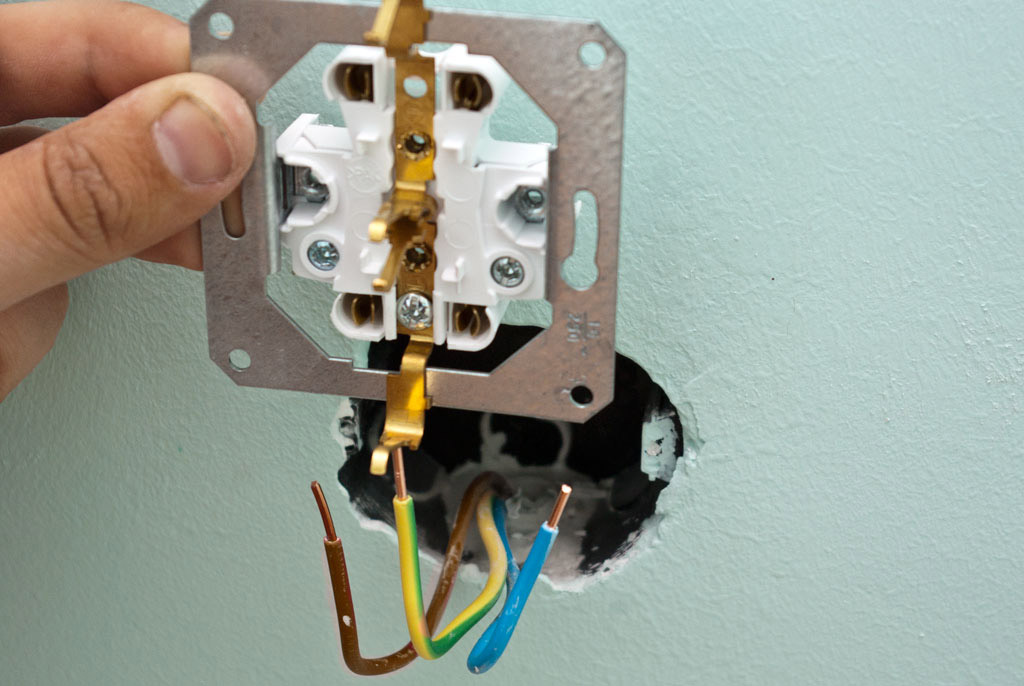

Замена розетки дело обычное, но не всегда всё идет как для вас охото. Нередко происходит так, что нельзя просто взять и подключить новейшую розетку, так как не хватает длины старенькых проводов. Они могут обломиться либо же просто конструкция новейшей розетки отличается и не выходит нормально зажать провода. В этой статье мы разглядим методы удлинения маленьких проводов.
Содержание статьи
Жилы проводов

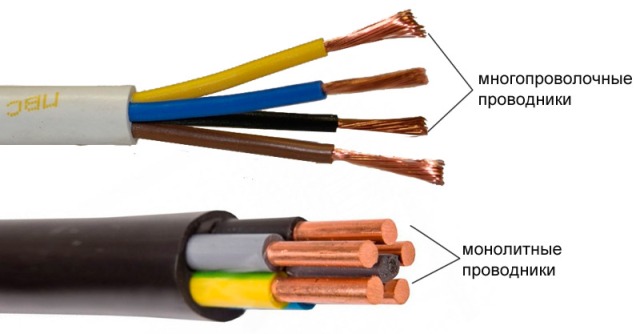

Провода и кабеля могут иметь однопроволочные жилы – это такие жилы, которые состоят из одной цельной проволоки их именуют жесткими либо цельными жилами. При нередком сгибании могут переломится. Другой вид – многопроволочные жилы – они мягенькие, состоят из нескольких тонких проволочек. Отлично гнуться такие провода нередко именуют многожильными либо гибкими. Количество проволочек находится в зависимости от класса гибкости жилы – чем он выше, тем больше проволочек.
Как это касается вопроса удлинения проводов в розетке? Дело в том, что от типа жил зависит метод их соединения. Многопроволочные жилы не соединяют при помощи винтообразных клеммников либо болтами, так как они не созданы для этого из-за сдавливания проволочек не получится обеспечить неплохой контакт. Что делать мы поведаем далее.
Клеммники и гильзы
Для того дабы удлинить провод в розетке необходимо просто соединить «огрызок» старенького провода, который торчит из стенки либо подрозетника с новым больше длины. По другому необходимо прокладывать новый провод от распределительной коробки той, длины которая для вас нужна – но это, согласитесь, накладно и тупо почти всегда.
Различают два главных типа клеммников:

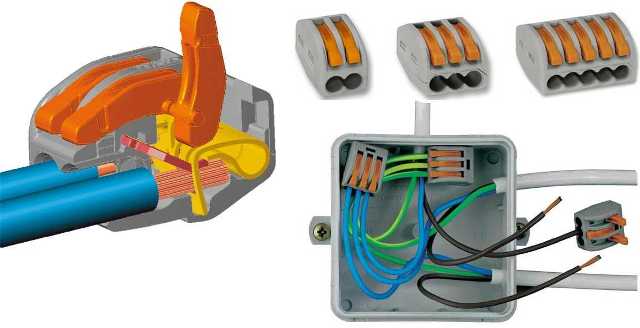

1. Зажимные. К таким относятся современные клеммники типа ВАГО. Они состоят из подпружиненного контакта и изолированного корпуса. В принципе, зажимные клеммники подходят для применения с проводами с многопроволочными жилами.

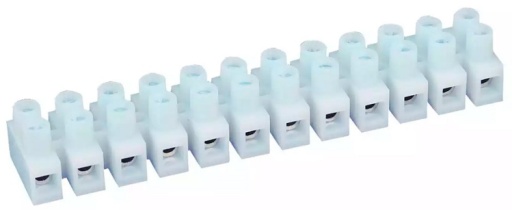

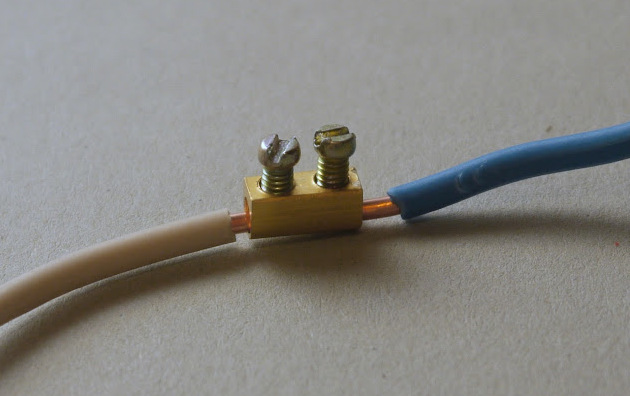

2. Винтообразные – состоят из изолированного корпуса и контакта, который зажимается винтом. Зависимо от конструкции клеммника может быть или железная трубка, наподобие гильзы с винтами в которую вставляются концы проводов, или винтообразные клеммы, находящиеся на изолированном основании, к примеру, карболитовом.

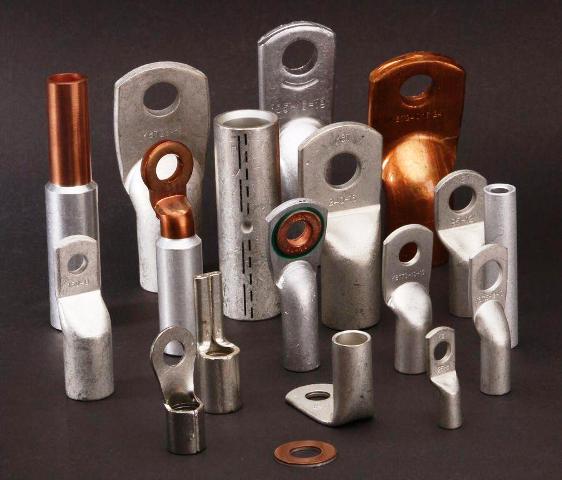

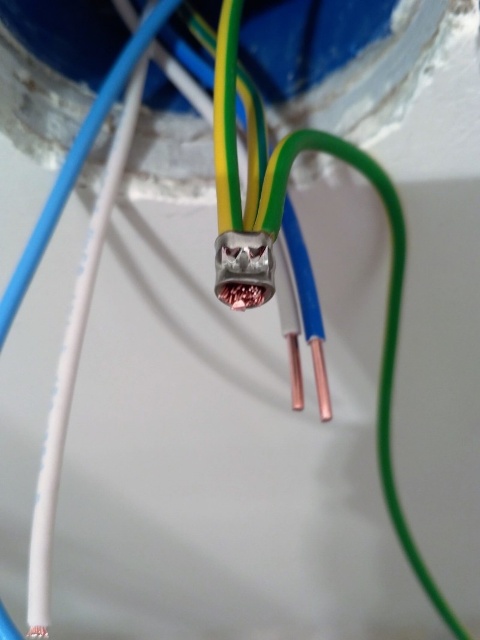

3. Гильзы и кабельные наконечники – это электротехнические изделия созданные для соединения кабелей при помощи обжимки. Обжимка делается особым прессом либо клещами (зависимо от поперечника гильзы). Некоторые электрики рекомендуют обжимать гильзы либо наконечники при помощи плоскогубцев. Так делать нельзя!
Точнее, вроде бы можно, но только для временного использования либо в местах, которые не несут принципиальной нагрузки, к примеру, для низковольтного слаботочного оборудования, типа источников питания для тестов и других учебных установок. Другими словами в тех местах, когда вы понимаете на что идете.
Гильзы и наконечники, применяемые для неизменного использования должны обжиматься особым инвентарем.

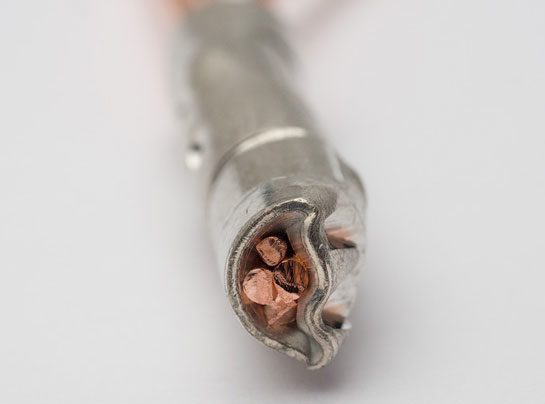

Логичным будет вопрос «Почему нельзя обжимать гильзы плоскогубцами?». Поглядите на гильзу – она круглая, провод тоже круглый, соединение 2-ух проводов округлое либо круглое (если они скручены). Что это означает? Всё до боли просто – когда вы обжимаете плоскогубцами гильза стремится стать плоской – тогда образуются пустоты в гильзах, и даже если на данный момент провод как бы зажат хорошо, то через время он может уйти в пустоты. Контакт ослабеть и провод выскочит из гильзы.
К чему это приведет? Плохо контакт нагревается, при нагреве начинает портиться изоляция, жилы оголяются – в какой-то момент произойдет возгорание либо куцее замыкание.

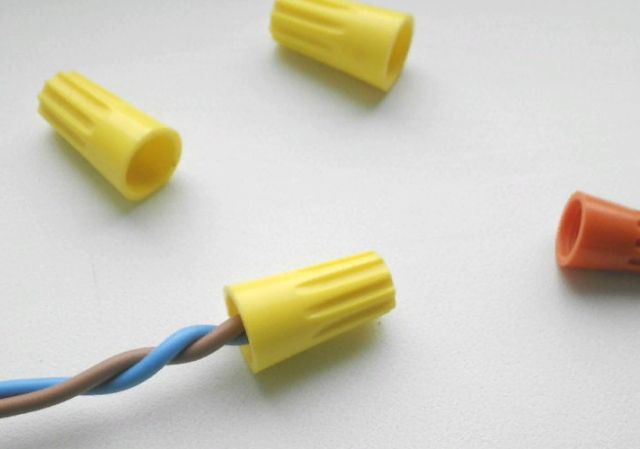

Тут же необходимо упомянуть колпачки типа СИЗ. Они состоят из изолированного колпачка снутри которого размещена пружина, она нужна для сжатия и удержания скрутки.
Как верно обжимать гильзы

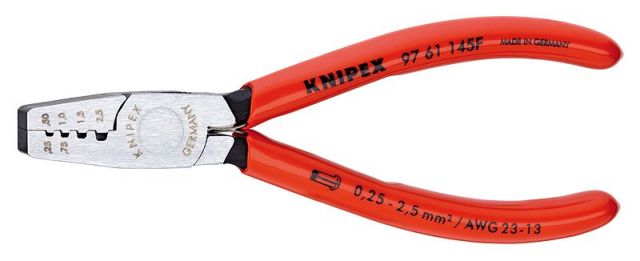

Инструмент для обжимки гильз представляет собой или клещи, или различного рода пресса. В том числе оправки для обжимки гильз молотком. В таких устройствах жилу укладывают в П-образный просвет, после этого зажимают винтом, или пассатижами.
Или лупят кувалдой в итоге чего обжатая гильза имеет форму между круглой и квадратной, что обеспечивает неплохую площадь контакта для протекания тока и удержания жилы.

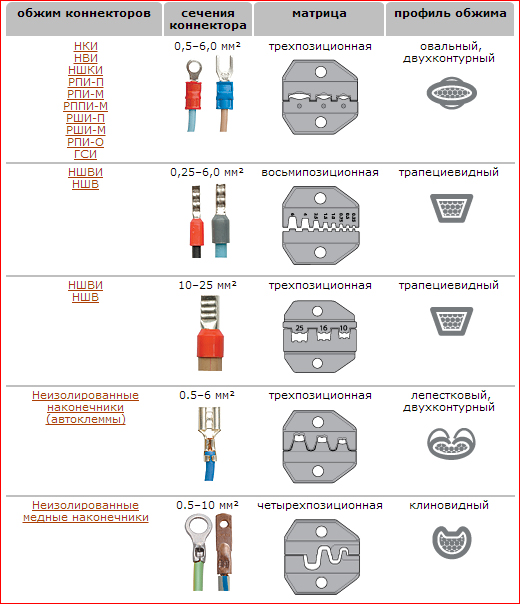

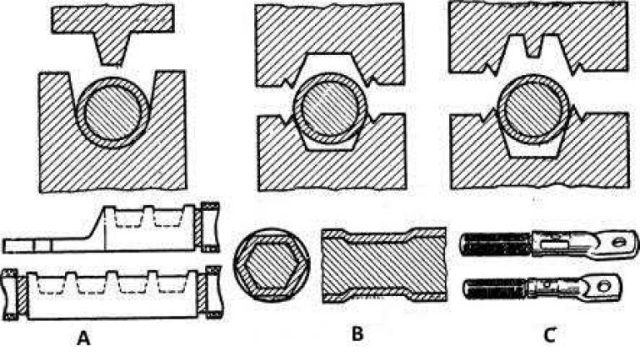

Форма матриц бывает разной, некоторые её разновидности вы видите на рисунке ниже. Зависимо от их формы на гильзе либо наконечники возникают надлежащие желобки либо следы разных форм.
Для каждого из видов наконечников необходимы свои профили матрицы.

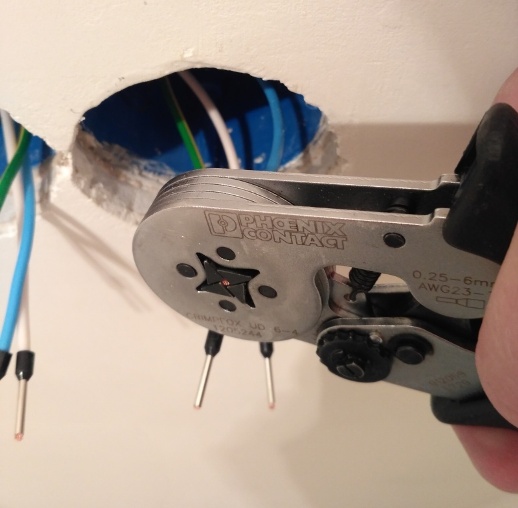

Более совершенными считают опресовщики, которые обжимают гильзу с различных сторон, подобно действию диафрагмы фотоаппарата. Различают в главном гексагональную (шестигранную) обжимку (отлично) и квадратную четырёхсторонюю (ужаснее).
Видео: обзор инструмента для обжимки наконечников типа НШВИ с четырёхсегментной матрицей для квадратного обжима – хорошее решение для подключение мягенького провода с многопроволочной жилой к автоматам, розеткам либо для обычного наращивания проводов в распредкоробках и подрозетниках.
Но из-за их конструкции не всегда комфортно выполнить обжим проходного соединения. Зато с гильзами и наконечниками на конце кабеля управляются отлично.
Пайка и медь

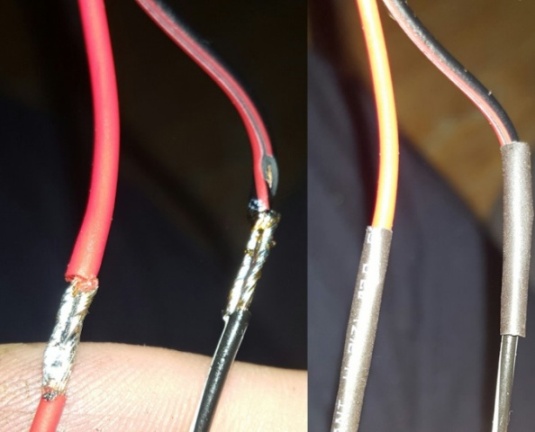

Соединение способом пайки подходит если необходимо удлинить медный провод. Но у этого метода есть недочет: если у вас нет способности обесточить раздельно розеточную группу – нужен газовый либо аккумуляторный паяльничек. Если такового нет – необходимо проситься к соседям. Можно еще нагревать нажимало горелкой либо на конфорке газовой плиты и паять провода пока не остыло.
Пайка разрешена современными правилами и отлично подходит для удлинения и соединения проводов. В отличие от сварки – во время пайки не появляется брызг, и вы не повредите обои либо другой вид покрытия стенок.
Пайка меди может осуществляться припоем и канифолью, более универсальным припоем является ПОС-61, кстати он нередко продается в виде трубки с канифолью – что ускоряет пайку и лужение. Не считая канифоли могут употребляться и флюсы марки ЛТИ-120 и другие. Не используйте для лужения проводки кислоты и другие активные флюсы, дабы избежать выгнивания контактов в соединениях под действием активных веществ.
Соединение маленьких проводов
Выше были перечислены главные методы соединения проводов, но какой из них лучше подойдет для удлинения концов жил в розетке.

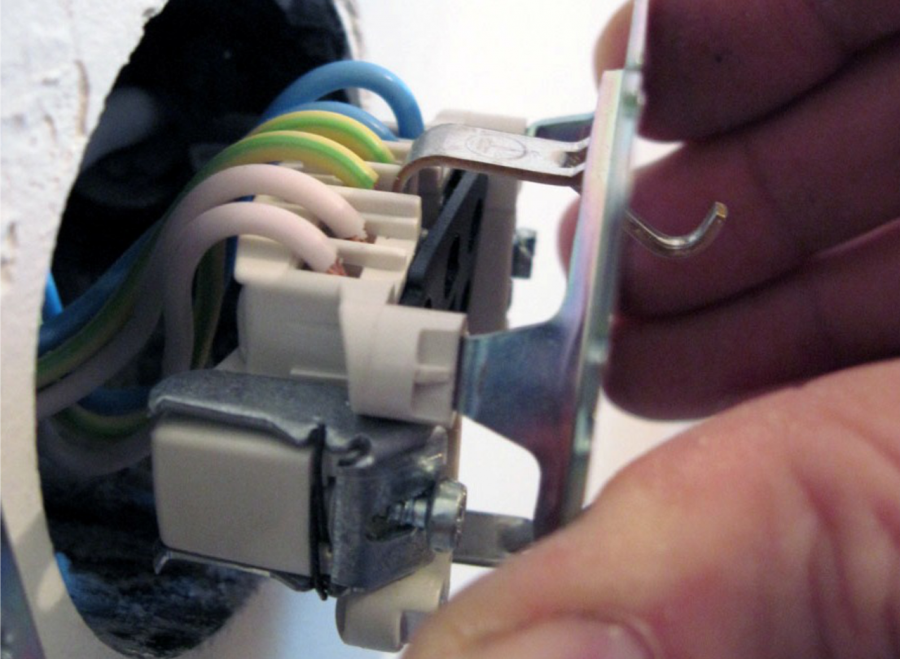

Ограниченное место – короткие концы находятся в подрозетнике, где и без того не много место. Потому комфортно подлезть туда хотя бы плоскогубцами не всегда выходит.
Если провода медные необходимо действовать с минимумом извивов, дабы избежать излома жил.
Перегревать провода нельзя, так как на и без того маленьких концах неприемлимо повреждение изоляции – вернуть будет трудно, а в особо запущенных случаях нереально без снятия покрытия стенок.
Разглядим методы соединения проводов в этих критериях:
1. Пайка. Если в стенке проложен медный провод – вы сможете припаяться к его концу. Не паяйте провода под напряжением! Препядствия появляются если вы не сможете обесточить комнату раздельно. Одним из вероятных вариантов является запитать отдельную розетку с «верхних» клемм вводного автомата, которые находятся со стороны ввода и всегда под напряжением. Либо разогреть паяльничек от сети, после этого отключить ввод и стремительно припаять одну жилу, потом таким же методом вторую.

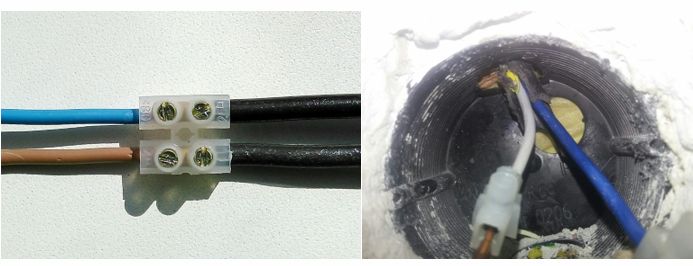

2. Винтообразные клеммники
Если места не много, то можно снять с клеммника пластиковую оболочку, а после монтажа заизолировать. Можно применять и с медными и с дюралевыми проводами.
В данном случае ЖИЛА ДОЛЖНА БЫТЬ Цельной Либо МНОГОПРОВОЛОЧНОЙ, НО ОБЖАТОЙ НАКОНЕЧНИКОМ НШВИ

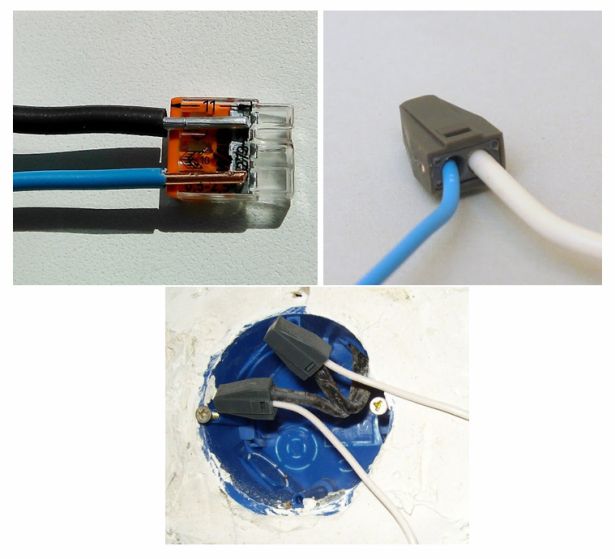

3. Зажимные клеммники, к примеру, WAGO
Это главные методы соединения проводов, разрешенные ПУЭ и неопасные для неизменного применения. Главное – опасайтесь прямого контакта алюминия и меди и не делайте скруток в любом их виде и проявлении.

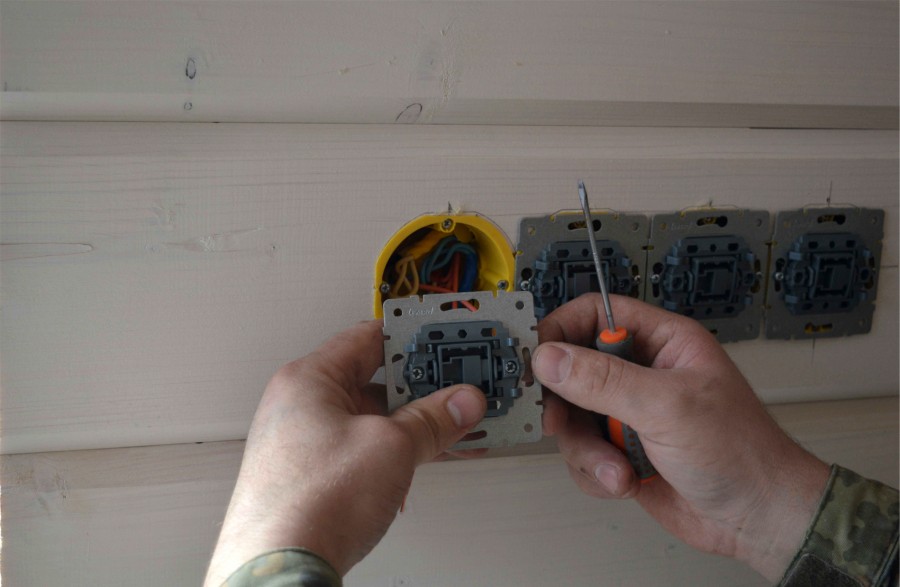

Кстати в этом видео показан не совершенно стандартный, но полностью неплохой и увлекательный способ наращивания проводов, на примере выключателя и винтообразных клеммников. Он подойдет если концы проводов совершенно короткие, а места вокруг сильно мало.
Заключение
Мы разглядели главные методы наращивания проводов в розетках и выключателях и других местах со стесненными критериями. Надеюсь эта статья была для вас полезна. Делитесь своими мыслями и опытом в комментах.
Как подключить розетку – подробная аннотация и схема подключения (85 фото)
Установить дома розетку всегда тяжело. Вы должны знать не только лишь главные правила, но и различные маленькие особенности по электромонтажному делу. На данный момент нагрузки на узлы с электроустановкой повсевременно вырастают. Нельзя серьезно поменять предлагаемые требования. Всё это может привести к перегреву. А это уже ведет к тому, что плавятся контакты на схеме, ну и пожар может появиться в самом наихудшем варианте.
Если у вас нет достаточного опыта, и вы не сильно знакомы с данной темой, то лучше пару раз помыслить. Только позже беритесь за работу с электрической проводкой. Неплохой мастер по дому может сам осознать, как верно подключить розетку своими руками без сторонней помощи.
Как всё устроено
Подключить розетку от выключателя на данный момент в состоянии хоть какой человек с базисными способностями. Мы попытаемся поведать в деталях обо всех дилеммах, которые могут появляться в схожих ситуациях.
Электрическая розетка не должна стать ни при каких обстоятельствах источником различного рода небезопасных ситуаций. В особенности это касается домов и квартир, где много энергоемких устройств. Здесь уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

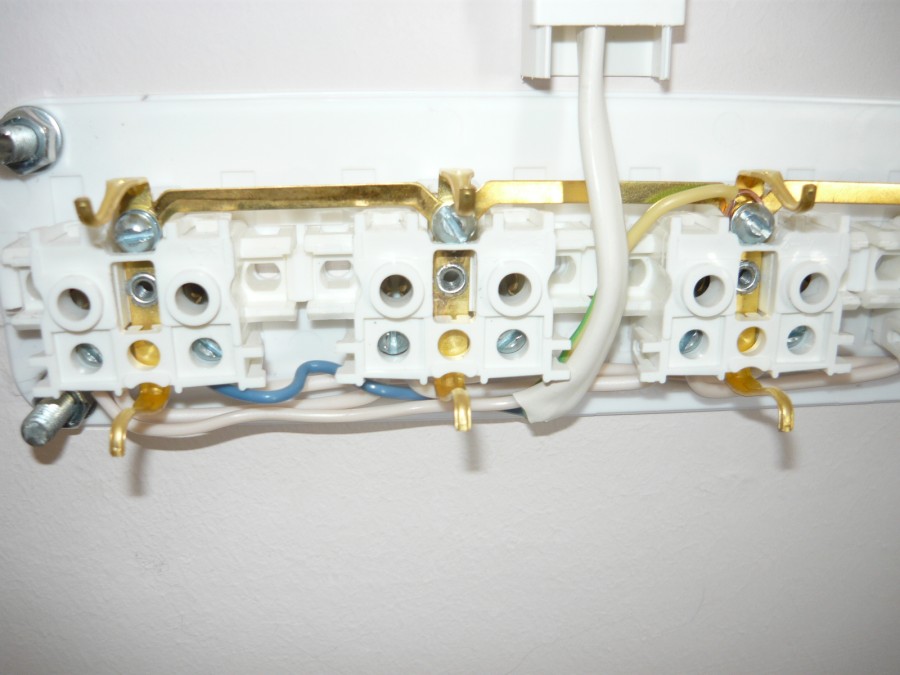

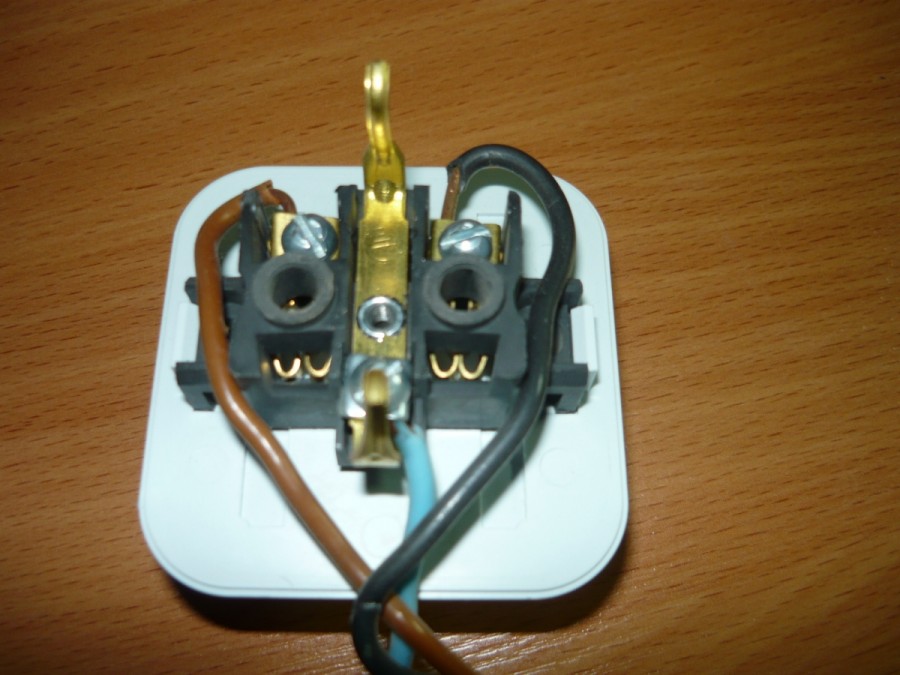

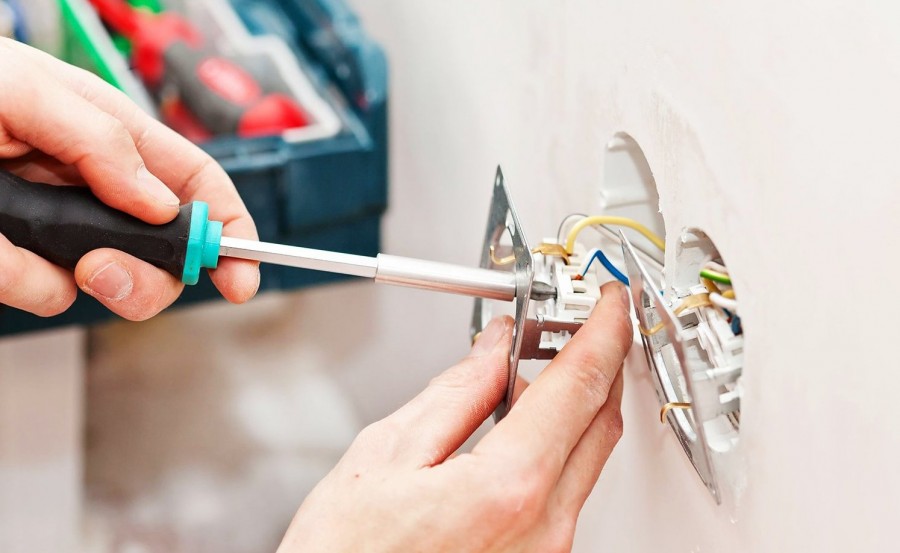

Розетка вооружена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не следует забывать про лапки крепления, контакты и клеммы.
Примечания
Схемы подключения розеток могут быть разными. На некоторых клеммы соединены прямо с контактами с помощью винтов. Время от времени они инсталлируются впрямую с контактами – это очень накрепко и отлично. Обработайте все места перед подключением пастой, проводящей ток. После смазочной обработки необходимо затянуть все винтами.
Труднее ставить колодки, у каких лапки двигаются. Зато они помогают регулировать на стенке высоту и наклон. Рекомендовано выбирать колодки, у каких на лапках два зубчика. Они прослужат намного подольше, и не будут шататься ранее положенного срока годности.

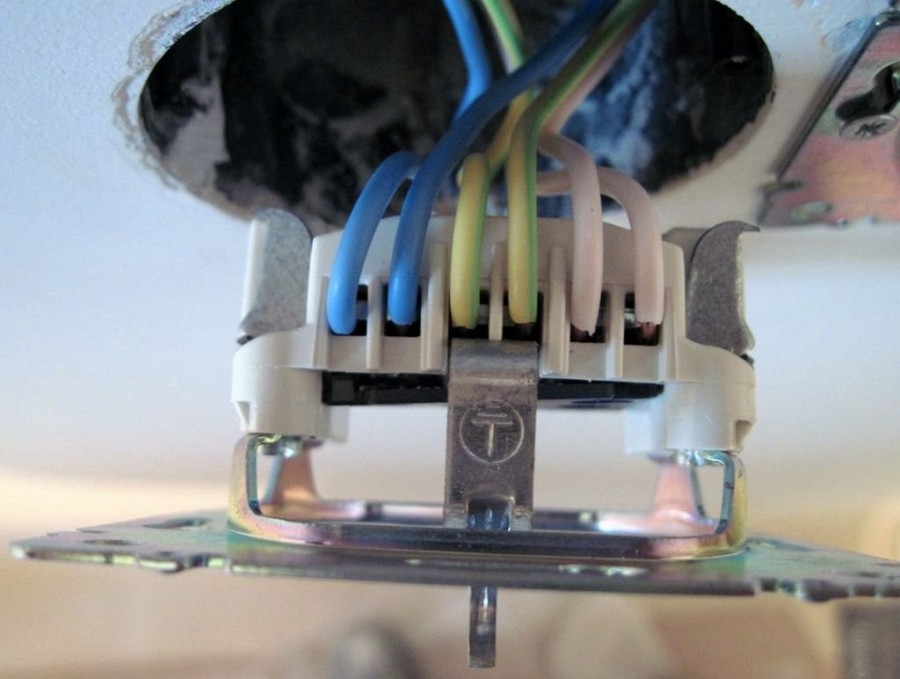

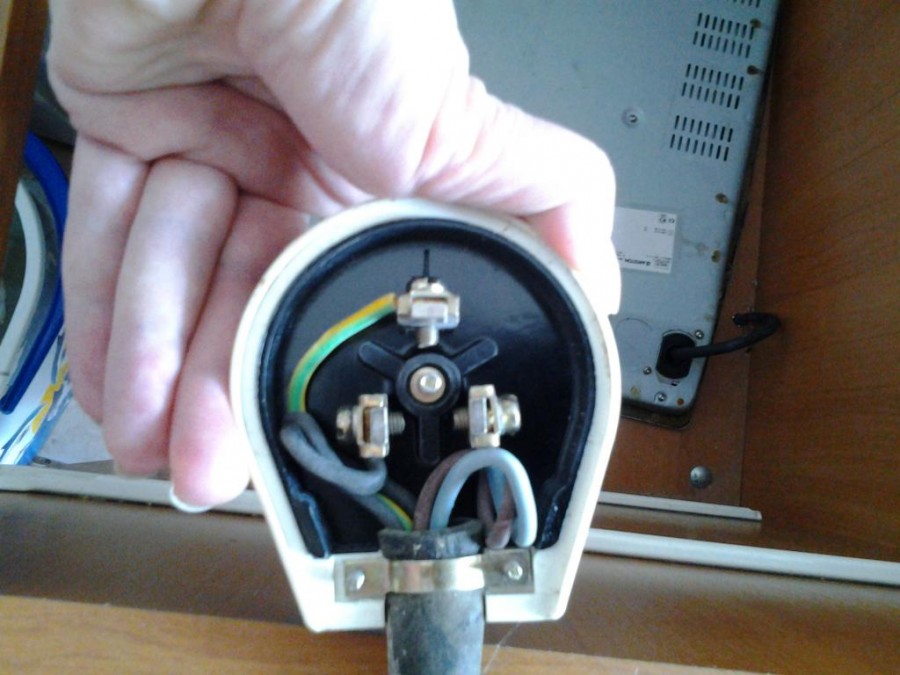

Клеммы могут быть в виде винтов либо «ершика». 2-ой вариант надежнее, но у него нет способности переборки. Винтообразной вариант смазывают холодным припоем.
Прокладка
Есть две способности выполнить правильную прокладку. Можно проводку всю скрыть либо открыть. Всё это находится в зависимости от типа помещения, уровня влажности, активности химикатов и пожароопасности.
Внешний тип закрепляется самыми различными методами. Тут есть свои достоинства и недочеты. Ремонт выполнить намного легче, ну и стенку не придется для вас штробить. Всё можно выполнить за пару часиков.
Всё упирается в не самый приятный внешний облик, который портит интерьер жилой комнаты, гостиной либо кухни. Также на неё оказывают влияние самые различные наружные причины. Разрушить такую проводку не составить огромного труда.
Не забудьте только то, что в древесных домах строго нужно проводить всё конкретно открытым способом. По другому велик шанс замыкания и резвого возгорания.
Облагораживание

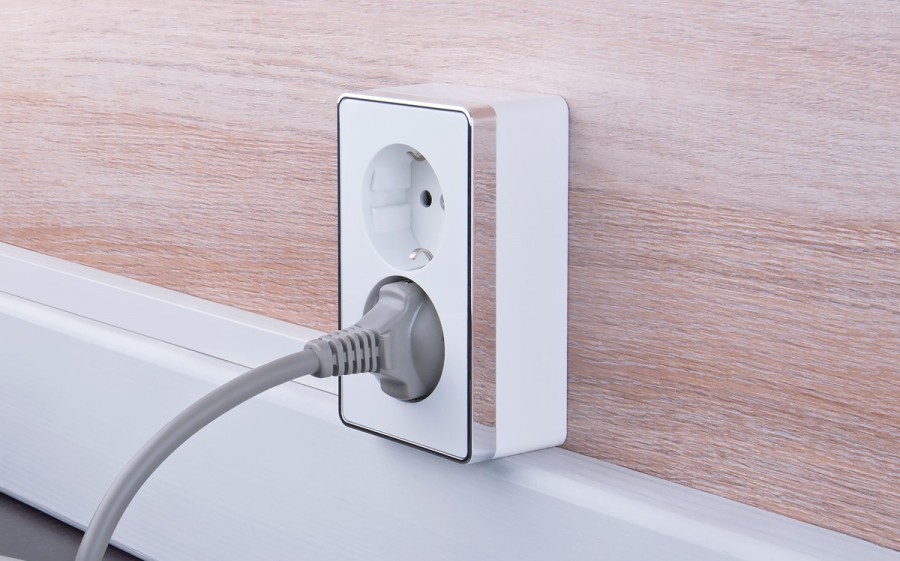

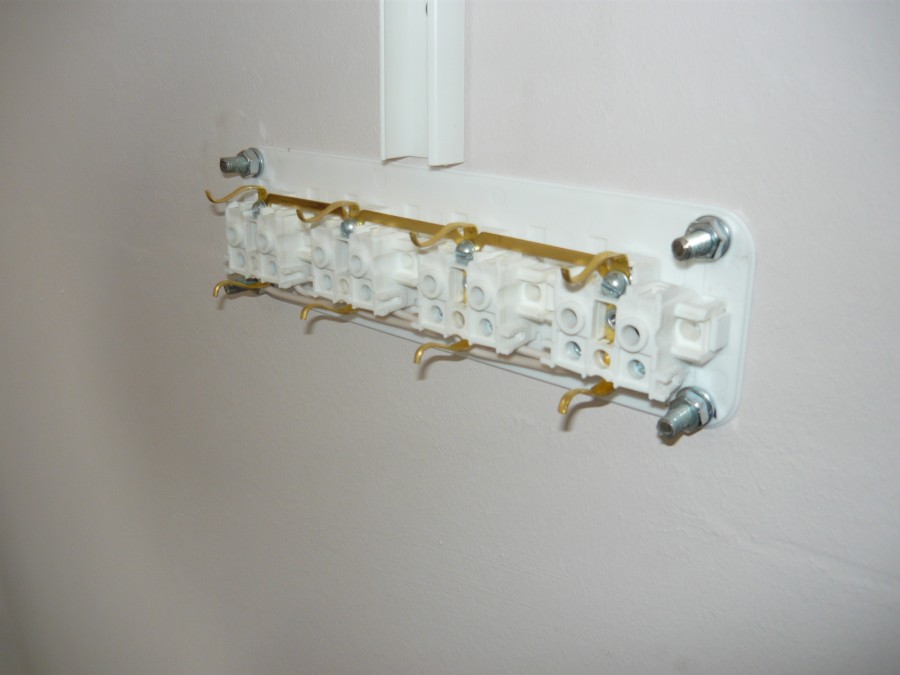

Открытий тип подразумевает прокладку по полу, стенкам либо потолкам. Можно также все аккуратненько уложить в короба, трубы и под плинтуса. Огромное количество розеток можно закреплять одинарным шлейфом параллельно либо звездочкой через коробку рассредотачивания. Решается от того, сколько вы собираетесь расходовать кабеля, также от мощностей всех электрических устройств у вас на дому.
Сокрытая розетка

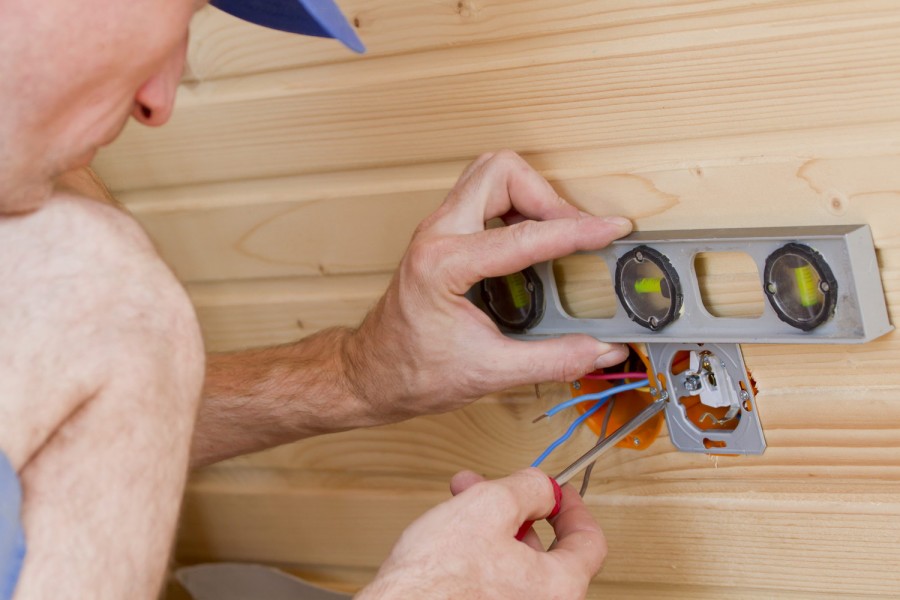

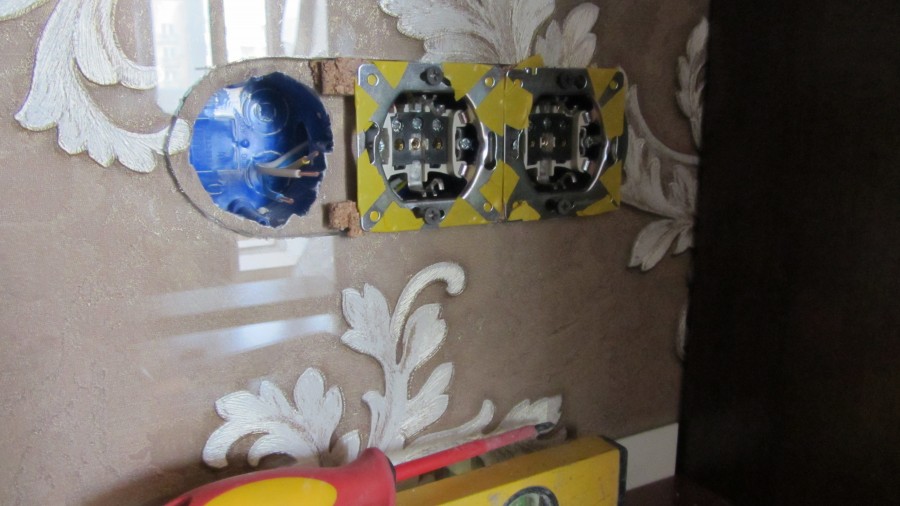

Здесь для начала вы делаете отдельную борозду в стенках, а там уже можно располагать все провода. Проверьте, дабы один конец тянулся к электропитанию, а 2-ой до устанавливаемого устройства. Следом нужно произвести монтажные работы с подрозетником.

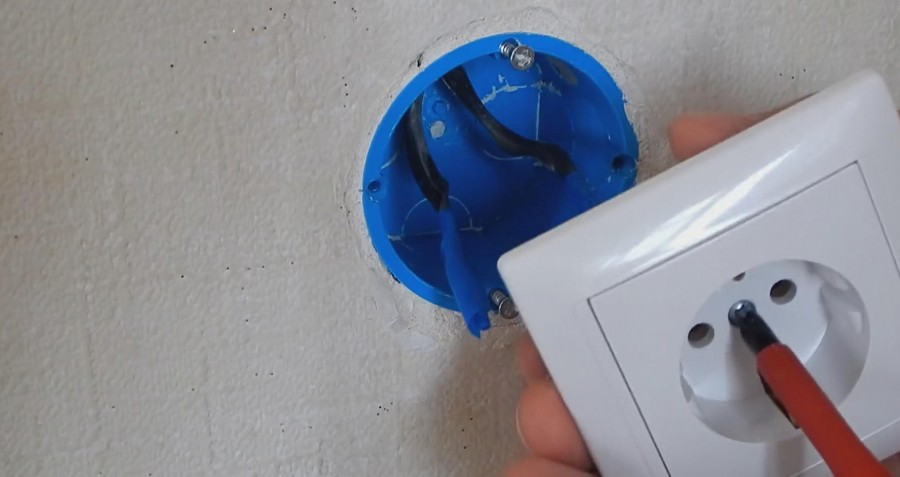

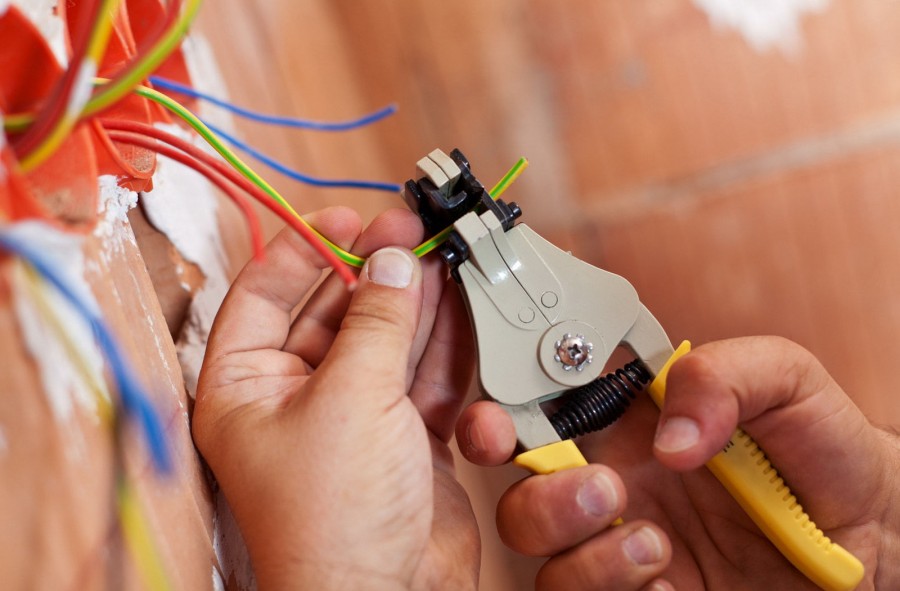

Укладывайте кабель с некоторым припасом. Хватит порядка 10 см. Обустройте поначалу углубления. Все это в состоянии сделать обычная дрель с насадкой. Примерьте подрозетник, если всё отлично, то можно выдавливать заглушку. После этого заводите туда кабель.
Нанесение маленького слоя алебастра помогает сделать лучше сцепляющие свойства. Дальше подключить розетку к распределительной коробке довольно легко. У любителя даже не должно появиться с этим заморочек.
Техника безопасности

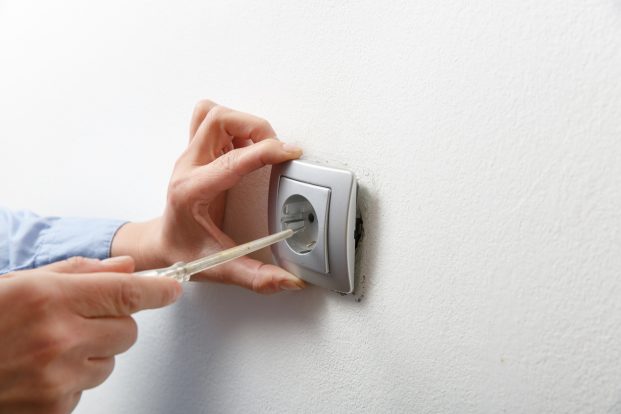

Всегда делайте все виды работе после того, как обесточили помещение. Инспектируйте провода указателям фазы. Все необходимо делать с резиновой изоляцией. Наращивайте провода.
Все места спаивайте, а не скручивайте. Не допускайте контактов с нагими проводами.
Розетку в стенке необходимо изолировать и плотно закрепить. Все избытки укоротите и заложите в стенку. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.
Таким нехитрым методом вы просто и неопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится отменно выполненная работа.
