Домашняя электросеть представляет собой сложную систему электроустановочных изделий и устройств, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств делается соединение проводов.
Разглядим, как соединить провода без пайки при помощи особых зажимов и клемм, дабы коммутация была очень надежной и отвечала требованиям безопасности. Зачем приведем 4 подробные аннотации с наилучшими методами соединения электропроводов.
Также дополним наш материал полезными советами по монтажу от опытнейших профессионалов по электромонтажным работам.
Коротко о вероятных вариантах коммутации
Электромонтажники пользуются разными приемами соединения проводников – от простейшей изолированной скрутки до обжима особыми гильзами.
Некоторые процедуры требуют дополнительных расходных материалов и особых инструментов, другие производятся вручную.
Вопрос о выборе более надежных методов соединения стал животрепещущим, когда возросла нагрузка на домашнюю сеть – появилось огромное количество массивных устройств, соответственно, ужесточились требования к применению проводников и электроустановок.
Точки соединения проводов – более уязвимые места в цепи. Если контакты подключены некорректно, с течением времени происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу
Причины, действующие на выбор метода:
- суммарное сечение проводников;
- тип и метод изоляции кабелей;
- материал, из которого сделаны провода;
- предназначение коммутационного узла;
- наружные условия подключения;
- степень подвижности соединения и пр.
Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных причин. Почти все находится в зависимости от его способностей воспользоваться особым инвентарем (паяльничком, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукою.
Но мастера всегда имеют при для себя монтажный набор и применяют методы, рекомендуемые нормами ГОСТ и ПУЭ.
Сейчас можно столкнуться с самыми различными вариациями соединения проводов:
Галерея изображений
Самый старенькый метод, который можно было применять для сборки цепей с низкой нагрузкой. Просит минимума времени, а из материалов – только моток изоленты. Скрутка считается слабеньким соединением
Осуществляется для роста надежности скрученных проводников. Для проведения пайки нужен припой, флюс и особый электроинструмент – паяльничек. Отличается трудозатратностью и подходит на для всех видов соединений
Контактным разогревом скрученные проводники превращают в единый монолит. Минусы – внедрение сварочного инверторного аппарата, трудозатратность. Нужны особые способности и квалификация
Пластмассовые изделия для соединения только пары проводниковых жил. Провода закрепляются в корпусе коробки винтами. Метод пользующийся популярностью, экономный, но подходит не для всех типов проводов
Для коммутации 2-ух проводников будет нужно болт с гайкой и три шайбы, которые инсталлируются между жилами и с обеих сторон. Минусы – большой объем, нужна много изоляции, соединение с течением времени может «разболтаться»
Коммутация происходит не за счет затягивания винтов, а пружинным соединением. Общеизвестным примером такового вида клемм стали изделия Wago, обеспечивающее надежность и возможность работы с несколькими проводниками сходу
Разноцветные изолирующие колпачки с пружинным устройством используют для резвой и экономной коммутации проводников в распредкоробках, отличаются надежностью
Соединение, обжатое гильзой, считается одним из самых надежных, неопасных и действенных, но просит больше времени для монтажа, специального инструмента и способностей. Очередной минус – оно является неразъемным и не подлежит ремонту
Вариант #1 – скрутка
Вариант #2 – пайка
Вариант #3 – сварка
Вариант #4 – клеммные коробки
Вариант #5 – болтовое соединение
Вариант #6 – пружинные клеммы
Вариант #7 – пластмассовые колпачки
Вариант #8 – опрессовка гильзами
Согласно ПУЭ 2.1.21, обычная скрутка в принципе не должна употребляться для коммутации. Разрешены только сварка, пайка, опрессовка и разные виды зажимных устройств.
Для выполнения пайки либо сварки не всегда под рукою есть особое оборудование, в особенности, если работы делает любитель. Потому целенаправлено разглядеть методы, которые являются сразу надежными и доступными.
Неопасные и действенные виды соединений
Разглядим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.
Для выполнения работ будет нужно расходный материал – клеммы, зажимы, гильзы, подобранные зависимо от типа и сечения проводников. Советуем получать изделия только испытанных производителей, а не дешевенькие китайские заменители.

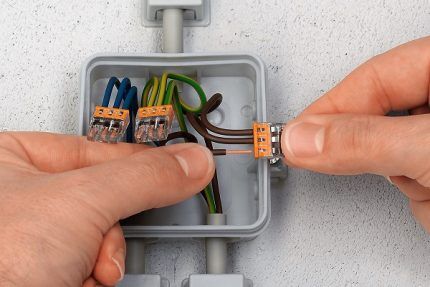

Метод #1 — коммутация клеммниками WAGO
Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус интернационального эталона.
На данный момент выпуском пружинных зажимов занимаются и другие производители. Их применяют в высокоскоростных болидах, самолетах, подвижных цепях – другими словами там, где нужна особенная ответственность.
Пружинная разработка позволяет присоединять разные виды проводников: 1-жильные, многожильные, особо тонкие. Это нужно в быту, когда нужно подключить осветительный прибор либо систему управления воротами, насосное оборудование либо телефон
Для установки самозажимных клемм довольно зачистить концы и воткнуть их в отверстия клеммника до упора – количество проводников при всем этом может быть различным, по количеству отверстий. Механизм фиксации срабатывает, и жилы остаются крепко закрепленными снутри корпуса
Дабы установить клеммник, не надо специально готовиться. Бывалые монтажники, ценящие качество, также издавна используют только самозажимные клеммы.
Предлагаем пошаговую аннотацию соединения 2-х проводников зажимом серии 222, представители которой удачно используются для соединения ответвлений разных типов проводов:
Галерея изображений
Снимаем изоляцию приблизительно на 10 мм. На передней стороне клеммника есть особые метки для определения длины зачищенного конца
Вставляем зачищенную часть в круглое проходное отверстие до упора. Проверяем надежность, немного потянув за провод
Подготовив проводник, готовимся к монтажу его в отверстие, не отличающееся про форме, оно аналогичное и размещено тут же. Вблизи с ним находится подвижная часть, обеспечивающая зажим
Также зачищенный гибкий проводник вставляем в соответственное отверстие, нажимая сразу на подвижную часть клеммы, отпускаем ее
8 наилучших методов соединения жил кабелей и проводов 1 нелегальный
Выбор метода соединения жил кабелей и проводов при монтаже проводки – ответственная задачка. Нужно учитывать совокупа причин, посреди которых – сечение и материал, из которого сделаны жилы, рабочие условия, также наличие подходящих инструментов для работы. В данной статье мы побеседуем о часто встречающихся методах соединения проводников.
Клеммные колодки
Относительно обычный метод соединения, нередко применяемый в распределительных коробках, также для подключения осветительных устройств. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Дабы закрепить провод в ней, нужно с усилием закрутить винты вручную с помощью отвертки.
Принципиально, дабы размер клеммной колодки соответствовал сечению жил кабеля либо провода. Если для вас необходимо соединить многопроволочные проводники, за ранее нужно обжать их при помощи наконечников (к примеру, НШВИ).
Основной минус клеммных колодок – возможность соединения только 2-ух проводников. Также их нельзя применить для соединения жил из разнородных металлов (к примеру, меди и алюминия).

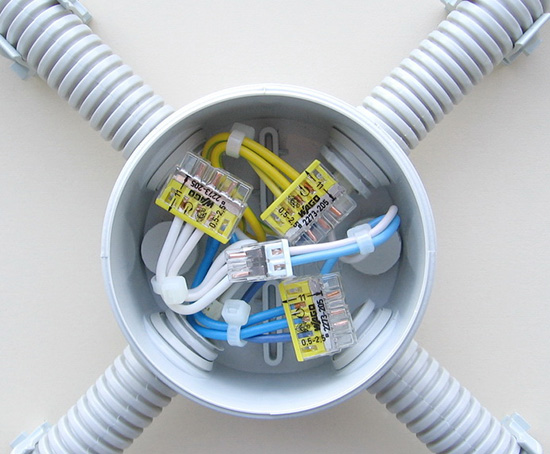

Клеммы Wago
В базе клемм Ваго – особый зажим рычажного типа. С его помощью можно стремительно зафиксировать жилу кабеля либо провода без риска разрушить их. Есть два вида клемм Ваго – неразъемные, которые можно применять только один раз, и разъемные, которые могут не только лишь соединить проводники, но и стремительно разъединить их. Разумеется, что достоинства за разъемными клеммами.
Принципиальное достоинство Wago – обычное соединение проводников из меди и алюминия. Также может быть фиксирование 2-ух и поболее жил проводов, а при соединении жил многопроволочного выполнения не нужна применять дополнительные девайсы. К недочетам Ваго можно отнести их цена (она существенно выше, чем стоимость клеммных колодок) и ограниченная область использования – подключение освещения и розеток общего предназначения.
Колпачки СИЗ
СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластмассовые колпачки с маленький пружинкой для фиксации проводников снутри. Плюсы СИЗов – негорючесть, относительно низкая цена, также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Но медь и алюминий с помощью их соединять нельзя.
Опрессовка с помощью гильз
Очень надежный метод соединения. Но одних гильз для него недостаточно. Нужен и особый инструмент – пресс-клещи, также термоусадочная трубка, делающая соединение герметично изолированным. Выбирая данный метод, учитывайте, что он относится к неразъемным соединениям. При ремонте либо неверном подключении соединение необходимо будет обрезать и выполнить установка поновой с применением новейшей гильзы.
Зажим типа «орешек»
Очередной вид соединительного кабельного зажима – так именуемый «орешек». Он состоит из 2 пластинок и 4 винтов, расположенных по углам. Метод соединения следующий. Зачищаем 2 конца провода, закрепляем их снутри пластинки, а потом надеваем оболочку из карболита. «Орех» достаточно комфортен, но из-за огромных размеров применять его в распределительной коробке нельзя.
Соединение с помощью болта
Болт, 3 шайбы и гайка – вот и все, что для вас пригодится для такового метода соединения. Понадобится он в этом случае, когда нет материалов, нужных для перечисленных выше методов. Надеваем шайбу на резьбу болта, зачищаем жилу и накручиваем ее сверху. Потом устанавливаем вторую шайбу, надеваем жилу и третью шайбу, закручиваем и изолируем гайку. Таким методом можно соединить проводники с медными и дюралевыми жилами.
Сварка
Для данного метода соединения для вас пригодятся сварочный аппарат, электроды для сварки проводов, пассатижи и бокорезы, также флюс (если планируется выполнить сварку дюралевых жил). Не забудьте защитить глаза с помощью особых очков. Метод воплощения сварки следующий. Зачищаем жилы от изоляции, исполняем скрутку, а потом — сварку с помощью сварочного аппарата. Данный метод соединения жил и проводов довольно надежен, но не следует забывать, что он не подходит для соединения проводников из меди и алюминия.
Пайка
Пользующийся популярностью метод соединения, который, но, не рекомендуется в согласовании с СП 76.13330.2016. Это неразъемное соединение, для воплощения которого нужно зачистить концы проводов и обмакнуть их в расплавленный припой.
Скрутка
Очередной метод, внедрение которого запрещено ПУЭ (п. 2.1.21). Он достаточно простой – жилы скручиваются между собой с внедрением пассатижей. Изоляция осуществляется при помощи старой-доброй изоленты. Таковой метод вероятен только для временного соединения. Рекомендуем не рисковать и выбирать более надежные методы соединения.
Надежные методы соединения электрических проводов
Познание современных технологий и способов работы с электро фурнитурой, так ли оно нужно? Да, как верно соединять электрические провода знать необходимо.
Это может понадобиться при монтаже, прокладке всех систем электроснабжения. Перегорела ли проводка, нужна замена осветительного устройства либо комплектация нового оборудования. Схожее познание может и не пригодиться, но лучше будет знать все распространённые методы соединения электрических проводов

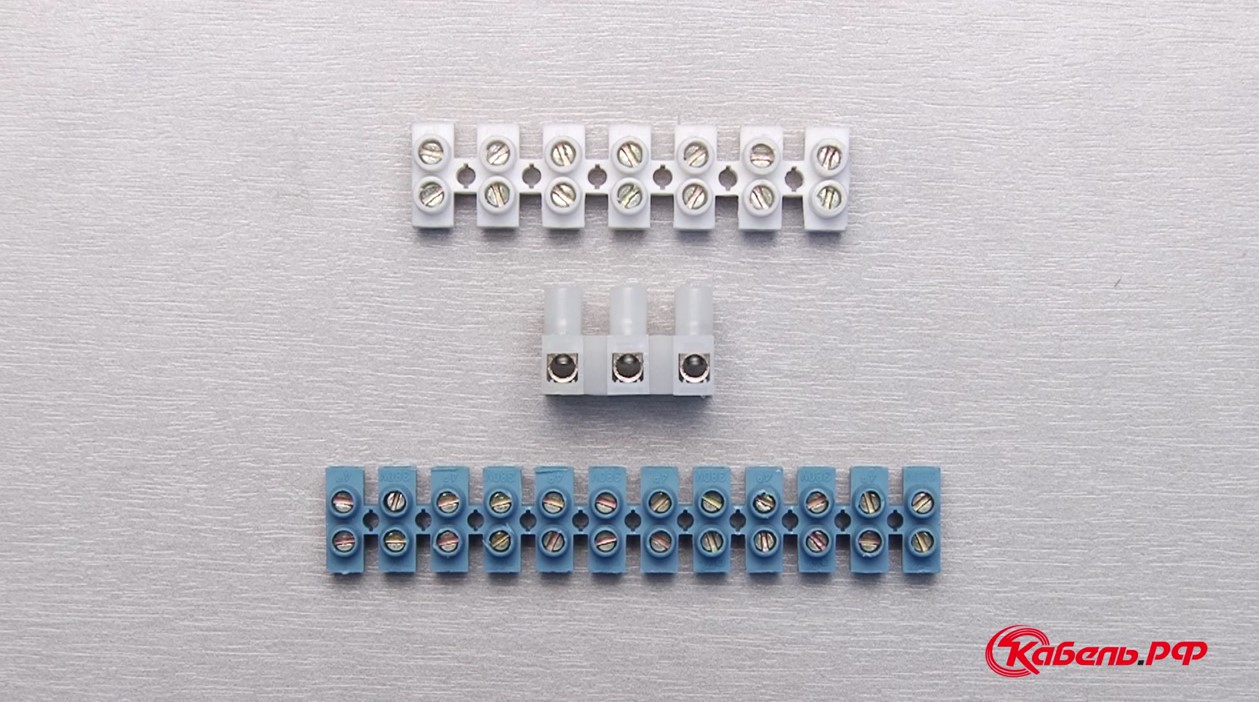

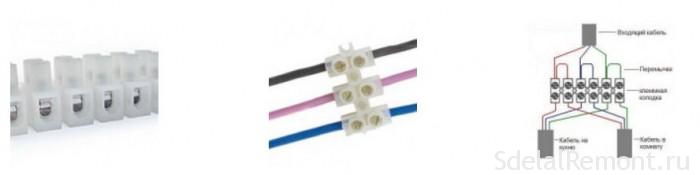

Использование в цепях клеммных колодок
Клеммники — это электротехнические изделия из не проводящего электричество материала, снутри которых вставлена токопроводящая втулка, имеющая пару винтов с обратных концов. Они служат для фиксации провода. Хороший выбор для воплощения современного метода соединения проводов.

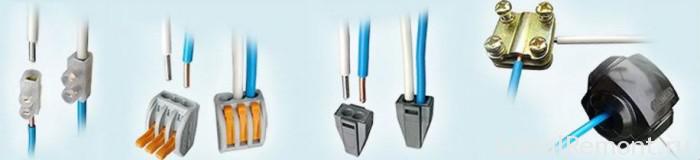

Виды клем для соединения проводов
При выборе надежного соединения проводов принципиально держать в голове: клеммные колодки выпускают с различными отверстиями, для многих сечений.
Этот способ практически всегда используют для соединения в распределительных коробках любого типа, при монтаже, установке стенных и иных осветительных приборов. Подойдёт он для монтажа большинства устройств, выключателей и розеток. Смонтировать сеть с помощью таковой фурнитуры просто, просто в отверстия нужно воткнуть оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как верно соединять электрические провода при помощи клемм, стоит изучить и другие более надёжные методы.
Соединение провода винтообразным зажимом
Оценка клеммного метода: Хорошее качество крепления. Стоимость на них применима. Достаточно шустрый и обычной установка. Отменная возможность соединять различные проводники, к примеру, алюминий и медь.
Время от времени сами клеммники продают в не соответствующем качестве выполнения, что угрожает поломкой их при монтаже. Возможность соединения менее 2-ух кабелей 1-го сечения в одно гнездо. Непременно прочитайте как верно соединить провода по цвету.
Колодками не рекомендовано соединять дюралевые и многожильные цепи. Обосновано это высочайшей хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный способ.

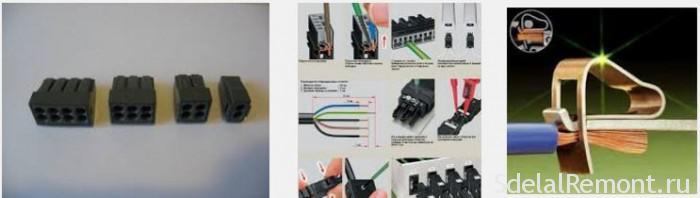

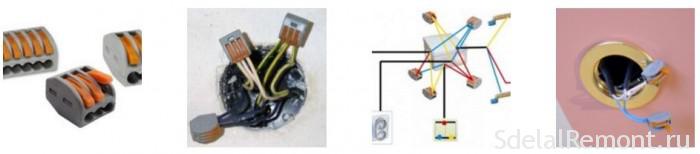

Пружинные клеммы
Резвый установка электросетей время от времени просто нужен. К примеру, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, хороший продукт для проведения схожих работ. Современный и естественно надёжный метод соединения проводов. Хотя на рынке электро фурнитур они не так давно, проводить установка при помощи пружинных клемм стремительно и что принципиально, комфортно.

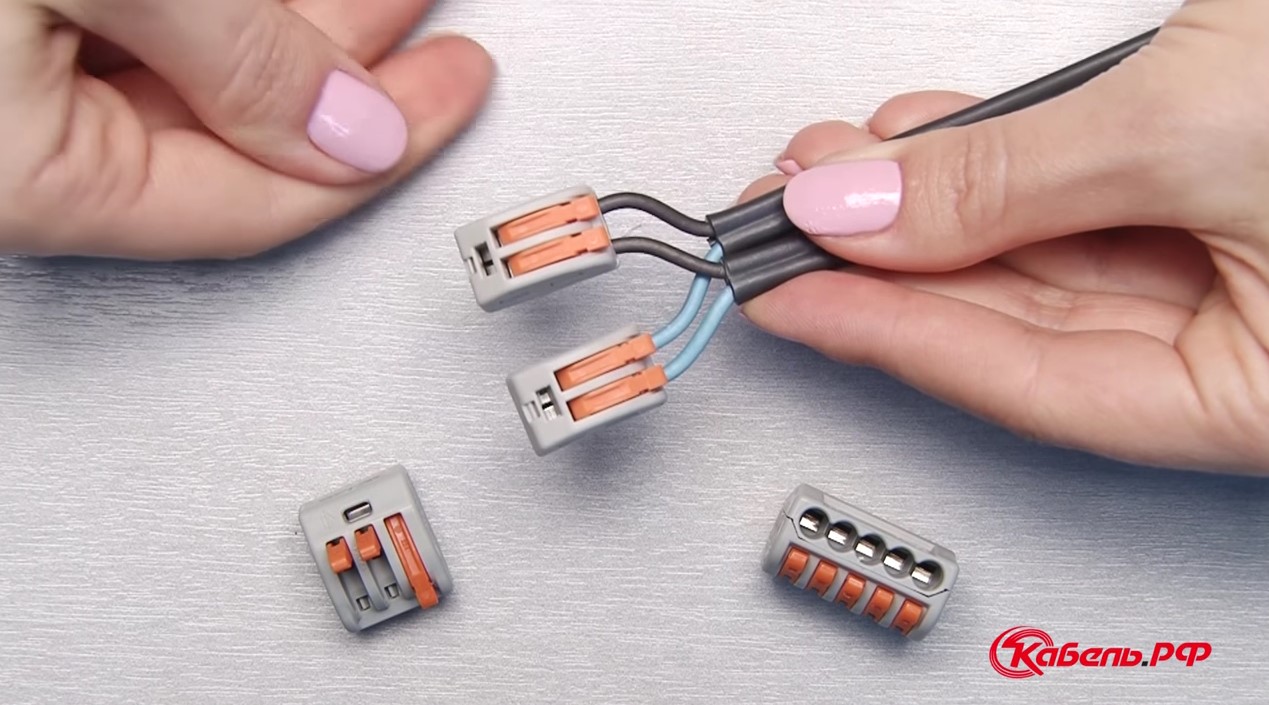

Прижимающие клеммы Ваго
Основное отличие использования самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Тут для высококачественного монтажа применяется уникальный зажимной механизм, а не обычный винт. Производители выпускают как разовые, так и многоразовые системы ваго.
- В обыкновенном выполнении это изделие используют для разового применения, при ремонтных работах в последующем его нереально вернуть. Его убирают, а заместо него ставят новый.
- Многоразовые клеммы wago стоят мало дороже, но с их помощью можно пару раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта либо монтирования неизменных и временных сетей. Обычный механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но отменно зафиксировать хоть какой провод, не повредив либо передавив.

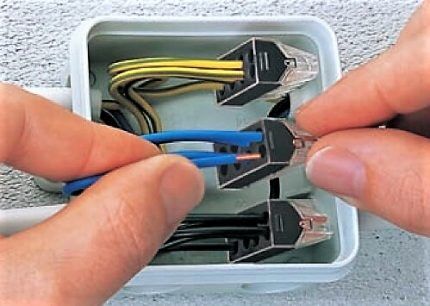

При помощи ваго самому выполнить скрепление просто, нужно зачистить изоляцию и воткнуть нужные жилы в монтажное отверстие. Зажать рычагом. Принципиально верно высчитать нагрузку на провода калькулятором онлайн.
Оценка системы зажимов wago: Уникальная возможность совмещения всех, дюралевых, медных и других проводников. Находится вариант соединения многожильных кабелей сразу (две и поболее).
Универсальные зажимы wago позволяют, не повреждая, фиксировать хоть какой узкий многожильный проводник. Ещё один плюс, малогабаритный размер колодок.
Клеммы wago самозажимные
Хорошее качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу хоть какой полосы электросети можно проверить в хоть какой момент. Может быть, одним недочетом является — большая цена самих клемм. Но таковой вид соединения проводов, самый современный и резвый.

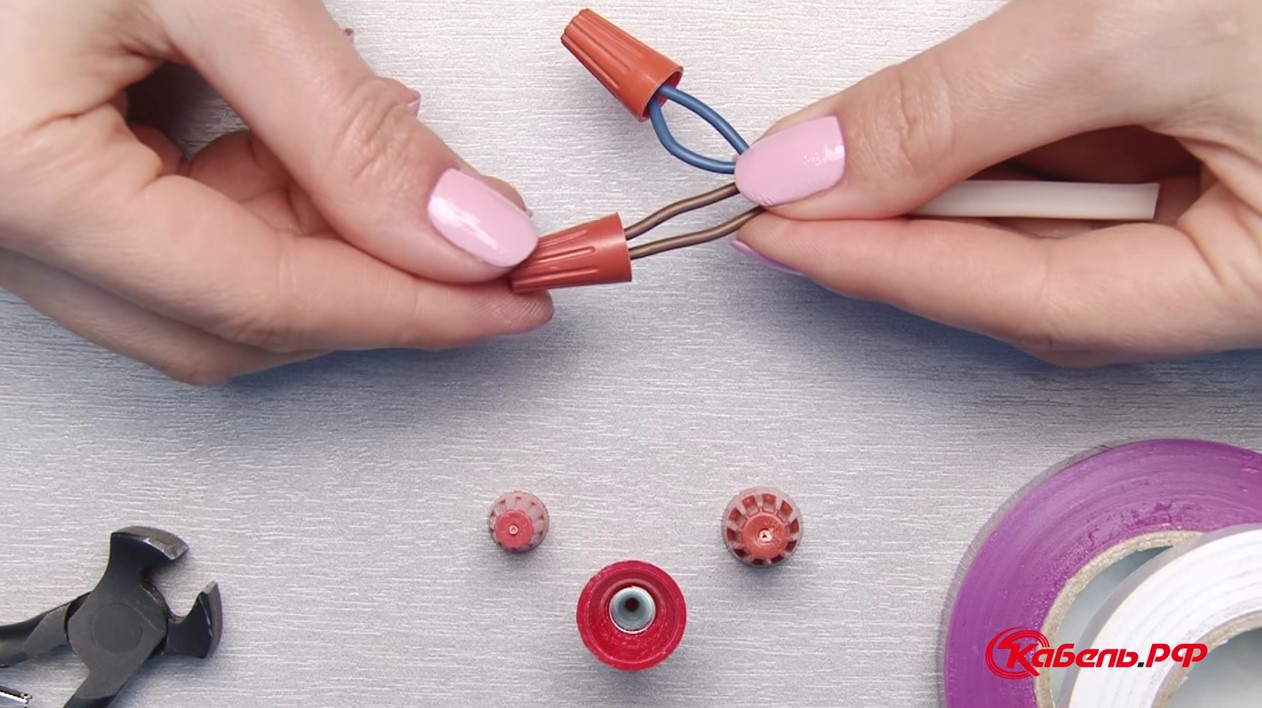

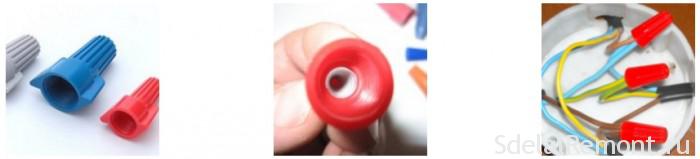

Изоляция при помощи колпачков СИЗ
Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой простые капроновые либо пластмассовые колпачки, имеющие внутренний фиксатор.
Соединение колпачками СИЗ
Самый обычной вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки нередко используют для соединения проводов в распределительных коробках, для маркировки соединений необходимым цветом.
Оценка применения таких изделий: Достаточно низкая себестоимость СИЗ. Использование неопасного материала исключает воспламенение проводки. Лёгкий установка, надели на скрутку из проводов и всё готово. Такие колпачки имеют огромную цветовую палитру, что комфортно. Естественно, если провода не обозначены цветом, у цветных СИЗов есть возможность найти либо просто отметить, ноль, фазу и другие нужные трассы электросетей.
Есть и недочеты: Недостающий уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

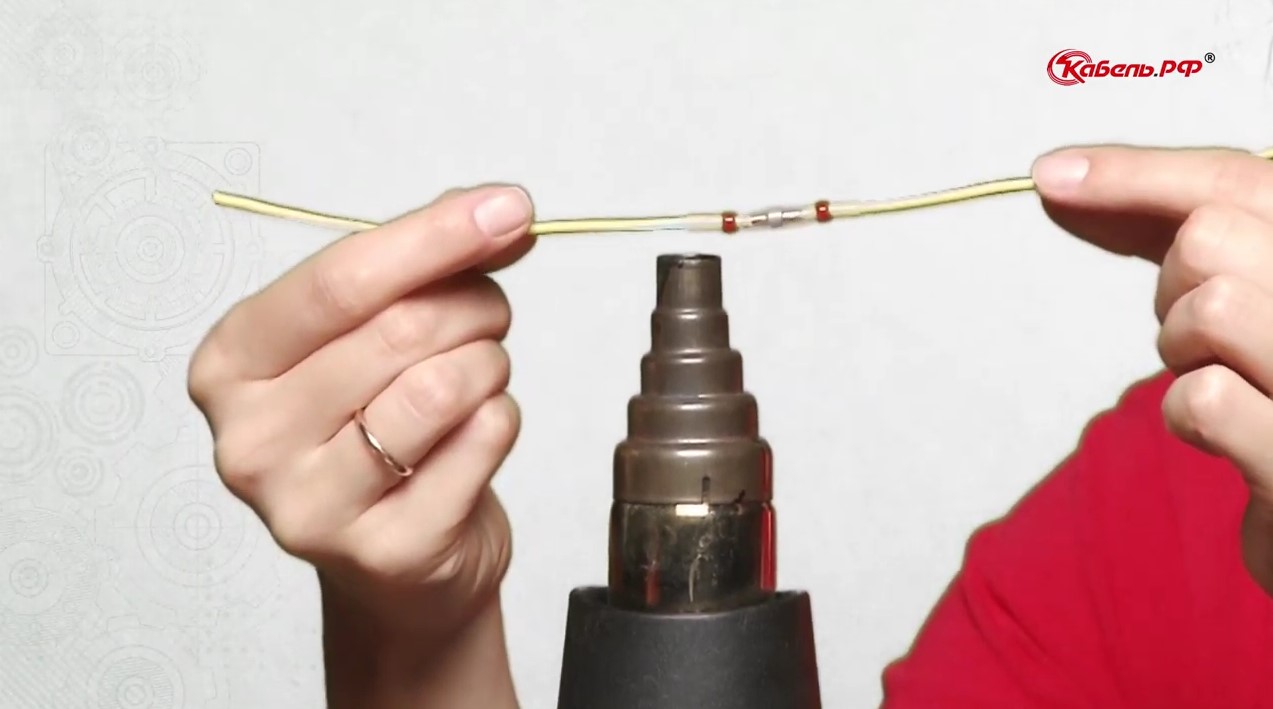

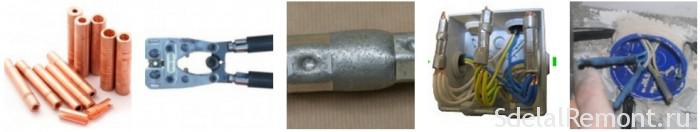

Установка сетей с помощью гильз
Таковой вариант претендует на звание более надежного метода соединения. Всех по нагрузкам и качеству проводов.
Опрессовка проводов гильзами
Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превосходить самого сечение монтируемых гильз. Вставив и обжав обойму, гильза кропотливо изолируется термоусадочной трубкой, или при помощи других изоляционных материалов.
Общая оценка. Хороший метод надежного соединения проводов. Направление проводников может быть с разных сторон трубки либо с одной стороны. Гильзы стоят совершенно дешево. Неплохой метод как надёжно соединить провода между собой.
Есть и недочеты. Разовое внедрение гильз, они не разборные. Для производства таких работ пригодится инструмент: прессовочные клещи, которые также используют как особый инструмент. Ими снимают изоляцию. У них в арсенале находится обжимное устройство, а электромонтажные работы занимают чуток больше времени.

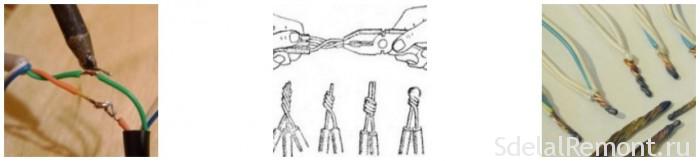

Пайка или сварка проводов
Этот метод надежен. Обычно таковой метод соединения в распределительной коробке, предполагает сначала зачистку и скрутку концов, после их обмакивают в нагретый припой. Соединение проводов алюминий с алюминием лучше проводить пайкой. Потом их изолируют при помощи термотрубки либо изоляционной ленты.
Метод скрутки проводов
Категорически не рекомендуется сходу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде остывания, оказывают влияние на качество соединения. Они не долговечны.
Оценка способа пайки. Он даёт прочные контакты цепи и хорошее качество, не дорог, он самый надежны с метод соединения электрических проводов в распаянной коробке.
Технологический недочет. Без паяльничка здесь не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в последних случаях, применяя более современные способы соединения. Посреди мастеров он издавна не пользуется популярностью, так как занимает больше времени.
Существует также редко встречающийся способ соединение электрических проводов, сваркой. Процесс схожий, но просит использования специального сварочного аппарата, естественно, и определённых способностей.

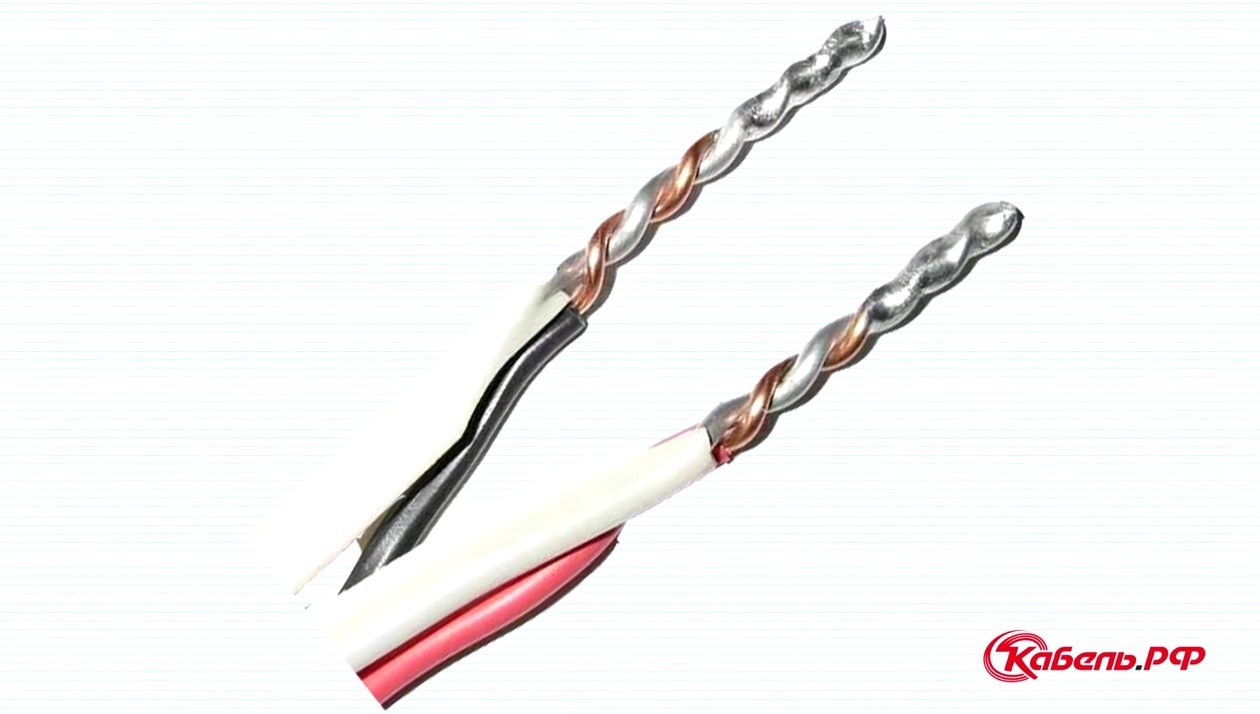

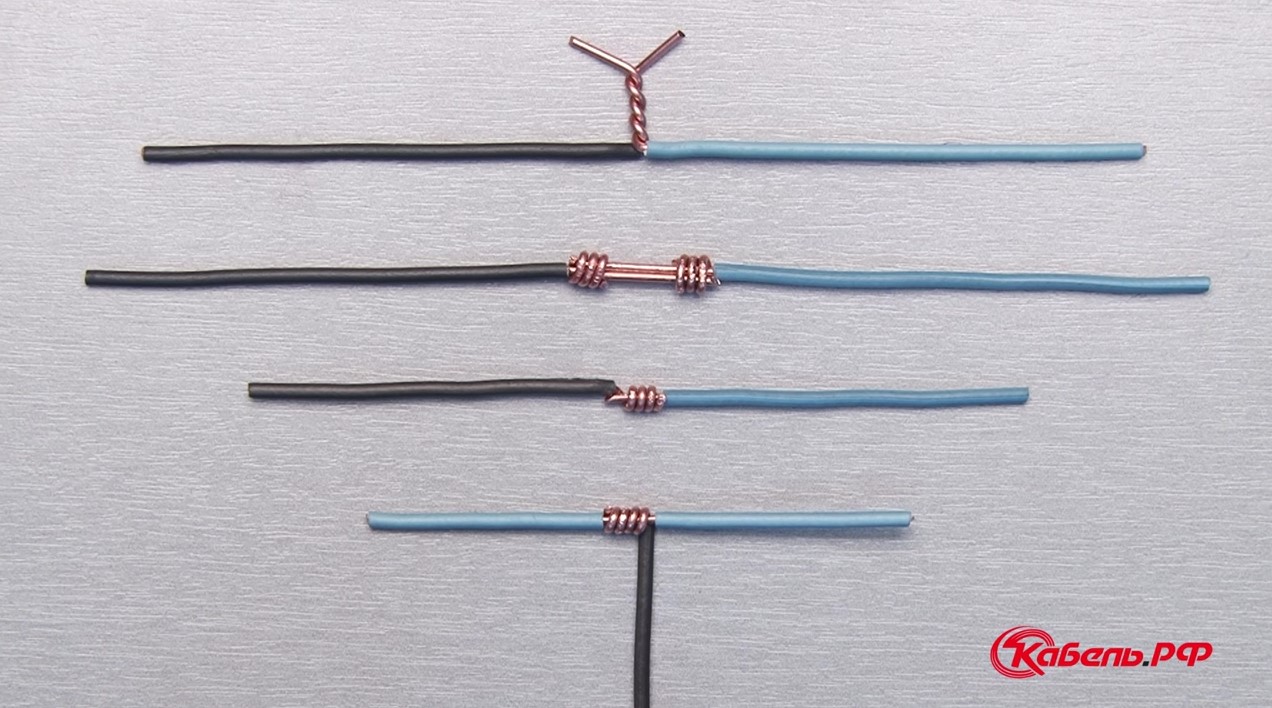

Способ скрутки контактов

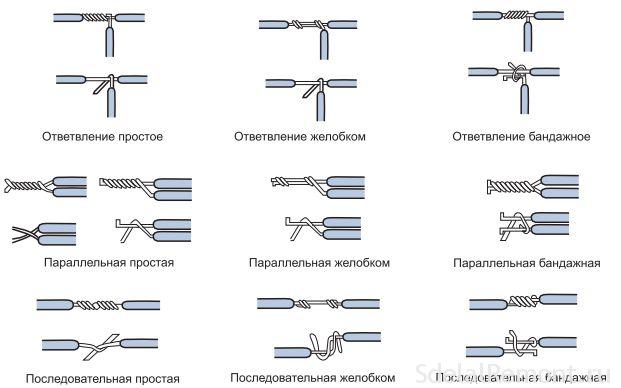

Не новый, можно сказать «дедовский» способ, он состоит из спирального скручивания жил между собой. Сущность всех работ заключается в том, дабы зачищенные проводники скрутить при помощи пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все методы скрутки проводов.
Надежные методы скрутки проводов
Оценка этого метода соединения. Высочайшая скорость всех монтажных работ. Накладная часть мала.
Недочет. Воспрещается соединять вкупе скрутки различные по составу, медные и дюралевые провода , безизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется применять в помещениях с горючими материалами, завышенной влажностью, подвалах, также в любом доме, построенном из дерева. Более тщательно о методе скрутки электрических проводов. Непременно рекомендую поглядеть видео о том что лучше скрутка либо клеммники Ваго.

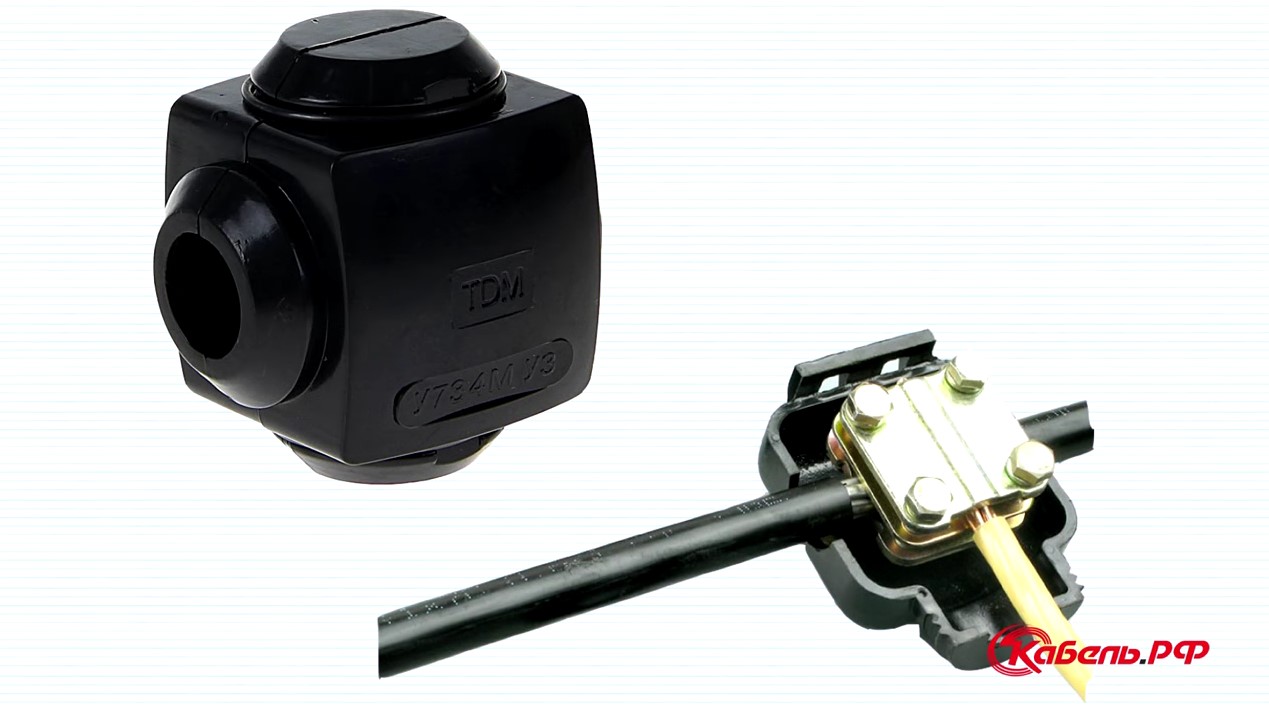

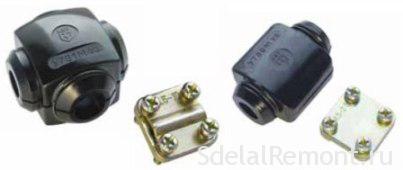

Зажимное устройство для проводов «орех»
Такое устройство представляет собой просто зажим для кабеля, имеющий снутри две пластинки и несколько винтов для утяжки, обычно по углам. Довольно провода прикрутить к самой пластинке. После этого сверху надеть оболочку из карболита.
Зажим под заглавием Орешек
Оценка. Хороший вариант как соединить любые электрические провода в распределительной коробке, огромного и среднего размера. Определённо, эти виды изделий довольно комфортны и имеют высшую степень защиты. Дает возможность стремительно подсоединить провод к колее толстому по сечению и при всем этом не разрывая его.
Недочеты. Габариты позволяют проводить установка исключительно в просторных распределительных коробках, щитах. С течением времени расслабляются винты.
Совет: Выбирая фурнитуру и способ, помните следующее:
- Работать нужно только изолированным инвентарем, использовать защитные средства.
- На щитке отключения либо счётчике непременно вывесить предупреждающую табличку, «не включать».
- Подключение электроприборов проводить согласно приложенным инструкциям.
Рассмотрев главные виды соединения проводов, вы без заморочек подберёте подходящий вариант. А имея под рукою нехитрый инструмент и схему, без помощи других можете её смонтировать. Более тщательно как произвести установка электрического щитка верно.
