Сейчас ни одни дом нереально представить без электрической проводки. Провода подают напряжение в самые различные электрические приборы, обеспечивающие нам комфортабельное существование.
При всем этом количество устройств может изменяться: время от времени приходится создавать новые места подключения, а для них проводить новые ответвления для подачи энергии.
Можно ли создавать новые ответвления в электрической проводки, при всем этом не разрежая жилы и не скручивая провода? Об этом поведаем в нашей статье.
Ответвление при помощи зажима

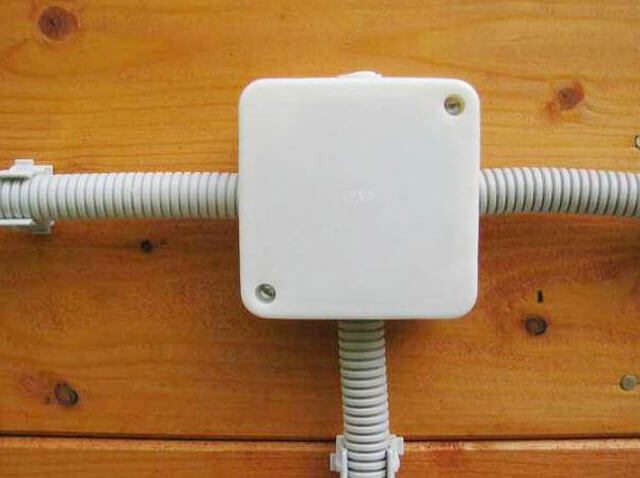

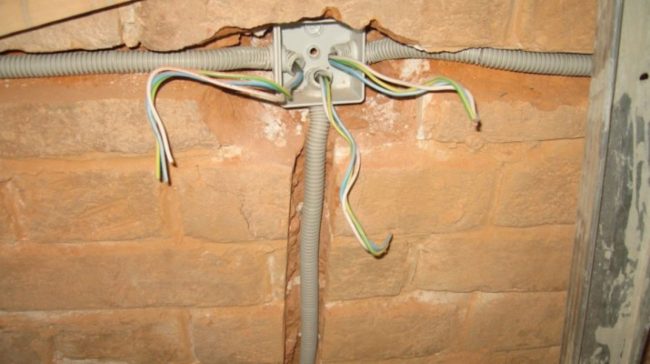

Соединение типа «орех» нередко применяется в электрической проводке. Этот элемент можно повстречать в местах соединения проводников в распределительных коробках.
Конструкция этого элемента достаточно ординарна. Он состоит из следующих деталей:
- Карболитовый корпус;
- Железная плашка;
- Пластинки;
- Сжимные винты.
Благодаря всем этим элементам зажим обеспечивает долговременное и надёжное ответвление кабеля.
Это изделие комфортно применять для ответвлений, так как орешки владеют маленьким размером и стоят дешево.
Все же, посреди минусов соединителя выделяют слабенькую защиту от воды и невозможность выполнить ответвления жил проводников, находящихся под напряжением.
Можно выполнить соединение проводников из меди и алюминия. Не считая того, сечение жил может быт самого различного размера, от полутора квадратных мм до полутора квадратных см.
Дабы это выполнить, необходимо расположить провода в плашке. После чего винты затягиваются отвёрткой, а корпус защёлкивается. Выполнить соединение этим методом может даже новичок в электрике.
Внедрение прокалывающих сжимателей
Зажимы типа «орех» очень комфортны в использовании, но сейчас можно повстречать их улучшенные версии.
Прокалывающие зажимы применяются один раз, но при всем этом Для вас не придётся зачищать нужные места проводки либо подвергать провода излишней обработке, перед тем как выполнить соединение.

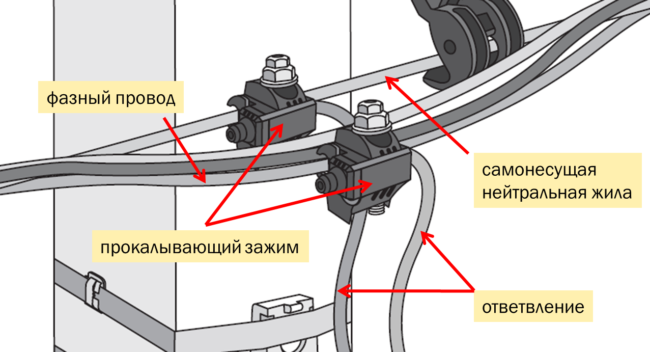

У него есть головка с шестью гранями, благодаря которой жилы стягиваются. Не считая того, он обладает пластинами с зубьями, благодаря которым происходит прокалывание проводов.

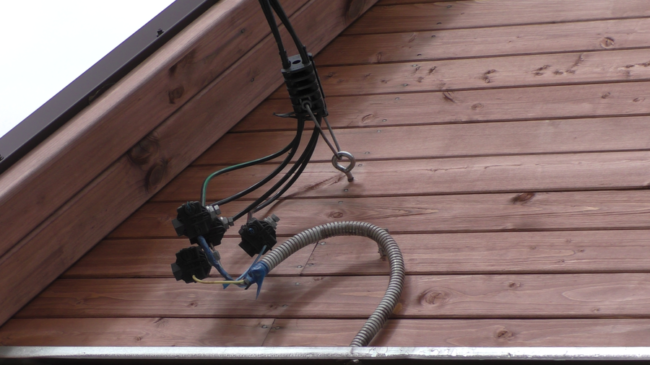

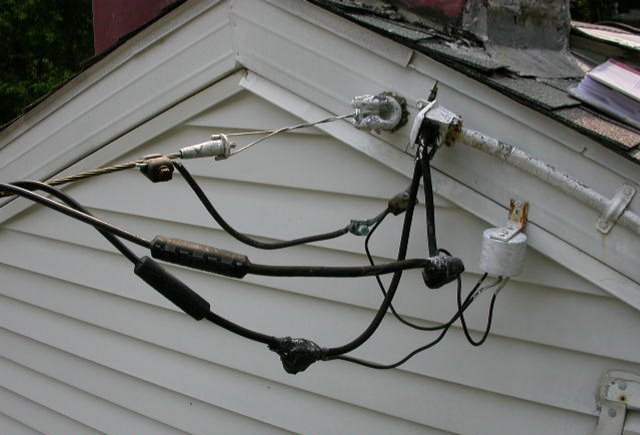

Такие соединения можно повстречать в линиях самонесущего изолированного провода, где снять напряжение очень трудно.
Выделяют следующие плюсы как выполнить данный вид соединения:
- Пластинки в зажиме заизолированы. Благодаря этому Вы сможете использовать их даже к проводам, находящимся под напряжением, ведь опасность ударом электрическим током очень мала.
- Изделие обладает неплохой плотностью. Данный зажим защищён от воды и других повреждений, вызываемых погодными явлениями.
- Такие зажимы служат длительно и их может применять даже новичок в электрике.
- Стоят дешево.
- В состоянии сделать соединение провода из различных материалов, к примеру, проводники из меди и алюминия.
Наибольшим минусом соединителя будет то, что с его помощью можно выполнить контакт только один раз. Обычно спецы не обращают на это внимание, так как деталь устанавливается с расчетом на длинный срок службы.
Внедрение ОВ
Они достаточно нередко применяют, что бы выполнить установка электрической проводки. Это устройства с обычный устройством и легким механизмом работы.
Провода укладывают в защёлку, которая с помощью латунного коннектора прокалывает кабель. Благодаря этому можно за маленький срок выполнить надёжное и не плохое ответвление в электрической проводке.
Главным минусом зажима будет то, что он может прокалывать жилы только с сечением не больше 6 квадратных мм.
На такое сечение можно подключить даже сильную электроплиту, потому для домашнего монтажа такие зажимы становятся хорошим ассистентом.
Время от времени таковой вид зажима именуют «скотчлоком».
Внедрение клеммных колодок
Внедрение данных частей считается устаревшим. Если клеммники очень мелкие, придётся подстраивать под них проводники, зачищать жилы либо проводить другие конфигурации.
Не считая того, у этого метода выполнить ответвления есть ряд минусов. К примеру, клеммы не защищены от воды, а их зажимающий вид необходимо время от времени подкручивать.
Минусов в использовании этого элемента больше, чем плюсов. Все же, Вы до сих применять клеммы для сотворения новейшей полосы в электрической проводке.
Внедрение скрутки

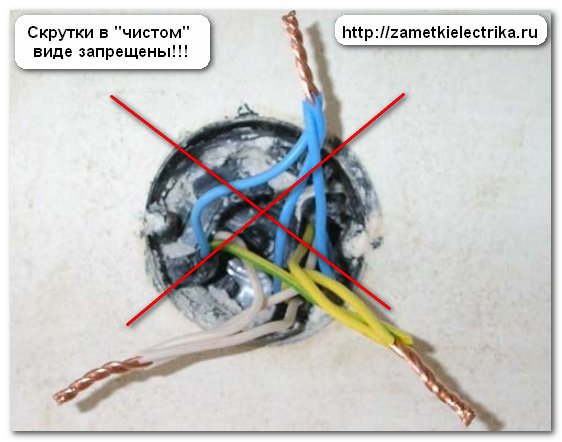

Данный способ является более древним из всех, о которых мы ведали выше в статье. Зачистив нужные проводники, Вы сможете скрутить проводники имеющийся полосы с новым отведённым проводом.
В этом варианте категорически запрещено соединять проводники из различных материалов. По Правилам устройства электроустановок, таковой способ вообщем нельзя применять.
Согласно правилам, идеальнее всего применять пайку либо варку, либо зажимы и клеммы. Вы сможете применять скрутку, если позже можете её спаять.
Это главные методы сотворения новейшей полосы в уже имеющейся электрической проводке. Используйте один из этих способов, дабы сделать надёжный проводник.
Мы советуем выбирать прокалывающие зажимы, так как, на наш взор, они являются самым удачным выбором посреди всех приведённых нами вариантов!
Что необходимо знать об электрических соединениях
Роль электрических соединений в разработке электрических цепей и их виды.
Электрические соединения. Виды и использование на практике. Электрические цепи и проводники. Методы электрических соединений проводников — проводов, кабелей и шнуров. Электрические соединители и их соответствие ГОСТам.
- ЭС может быть достаточно сложным, состоящим из огромного количества составляющих его структур (частей, узлов, систем и т. д.). Например, ЭС вашего домашнего телека с источником питания, которым является электрическая станция — очень непростая структура. И состоит она из огромного количества проводников, линий электропередач (и других электрических соединителей), подстанций, трансформаторов, электрических счетчиков, домашней электросети и, в конце концов, шнура телека. Можно сказать, что ЭС домашнего телека с электрической станцией в свою очередь просит соединения огромного количества других электрических цепей.
- ЭС находится также в любом электрическом приборе, устройстве и т.д. между их отдельными элементами и узлами. Т. е., на самом деле, мы имеем в каждом из них целый ряд соединений электрических частей, без которых их работа просто невозможна.
2. Электрическая цепь и схемы вероятных видов электрических соединений ее частей
Простейшую электрическую цепь можно найти, как совокупа частей (устройств) и проводников, назначением которой является прохождение электротока. Схема ЭС в таковой цепи приведена на рисунке.
В целом же в хоть какой электрической цепи находятся следующие элементы:
- источник тока (электроэнергии) — аккумулятор, генератор и т. д.;
- потребители электроэнергии (ее приемники) — разные бытовые приборы, электрические движки, станки, обогреватели и пр.;
- проводники электрические (полосы электропередач) — провода, кабеля, шнуры;
Так как на нашем веб-сайте уже шла речь об электрических проводах и кабелях, остановимся несколько подробнее на соединителях для электрических проводов.
2.1. Соединители проводов

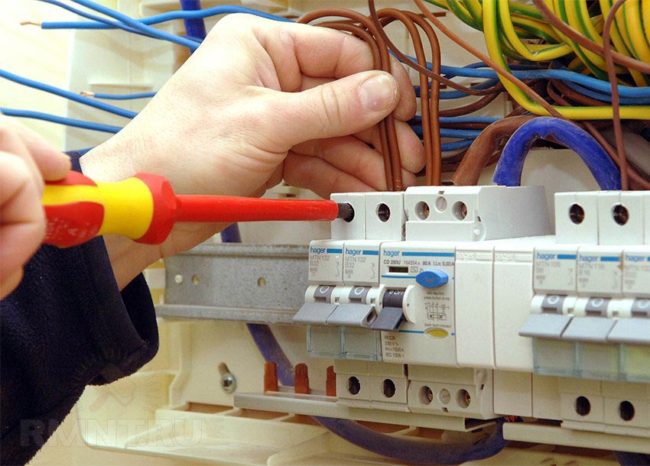

Элементы, при помощи которых устанавливается ЭС, принято именовать соединителями проводов. Не будем погружаться вглубь данной задачи, а остановимся на обыкновенной проводке в доме либо квартире. Кто в доме «сам для себя мастер» с неувязкой соединения проводов знаком не понаслышке. Соединить провода можно самыми различными способами — начиная от обыкновенной их скрутки до применения клеммников (клеммных колодок). Сходу оговоримся, что непринципиально, каким методом будут соединены провода. Главное — надежность этого соединения!
Разглядим все таки, какое соединение проводов — обычное (сварка проводов, пайка проводов, опрессовка проводов, обжим проводов) либо же современное (с внедрением различных зажимов) является более надежным и крепким. При всем этом важно держать в голове, что от этого зависит безопасность проживания в вашем жилье.

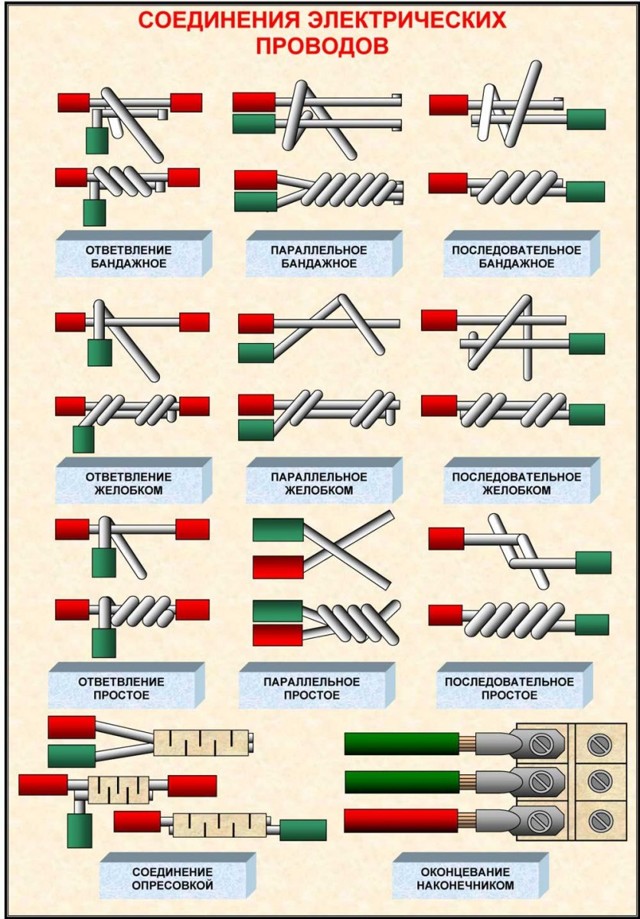

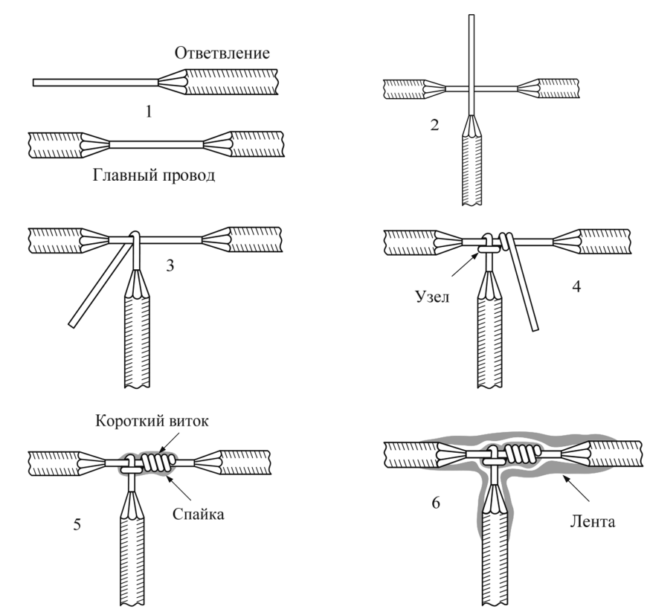

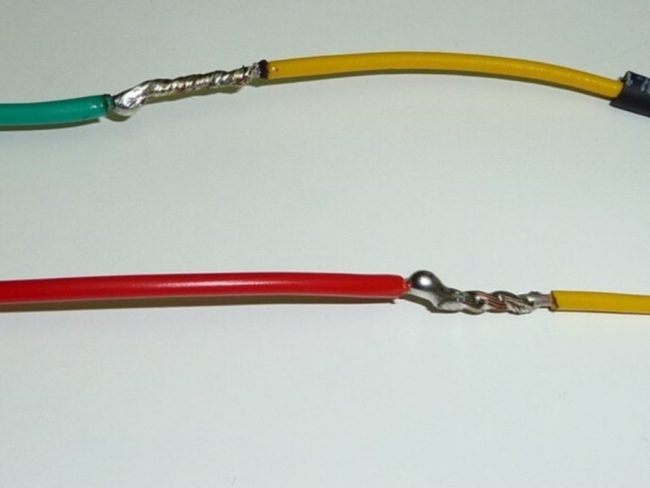

2.1.1. Скрутка как и раньше популярна
Невзирая на наличие на рынке современных, неопасных и эстетичных промышленных соединителей, электрики как и раньше продолжают воспользоваться этим способом соединения проводов.
Основными его недочетами являются:
- соединение не относится ни к разъемному, ни к неразъемному типу, посколькужилы проводов также подвергаются износу;
- не имея опыта и практических способностей, крепкую скрутку не выполнишь.
А вот у опытнейших электриков такое соединение проводов выходит не только лишь крепким, но и достаточно эстетичным (хотя изолента все равно его вид попортит).
2.1.2. Колпачки СИЗ
Это сокращенное название соединительных изолирующих зажимов. Они имеют наружный пластмассовый корпус, который:
- не поддерживает горение;
- может применяться при напряжении до 600 В;
- имеет хорошие изоляционные свойства и сразу служит защитой от механических повреждений.
Колпачки делаются в виде конуса со металлической обжимной пружиной снутри. Использование достаточно обычное — скрутка проводов вставляется в колпачок, а пружина ее при всем этом к тому же обжимает. Но все таки для удачного их применения требуются определенные способности. И конечно, для оголения кончиков проводов лучше воспользоваться не ножиком, а особым съемником изоляции.
Принципиально также верно скрутить жилы, в особенности, если их несколько. А вставив скрутку в колпачок, его вращение следует делать только по часовой стрелке, но ни при каких обстоятельствах напротив.
Нужно также знать об их маркировке:
- сероватым и синим цветом маркируются колпачки соответственно для 2-х и 3-х жил сечением до ;
- оранжевые, желтоватые и красные колпачки созданы для соединения соответственно 2-х, 4-х и 8-ми жил сечением до 2,5 .
2.1.3. Клеммники (клеммные зажимы)
Их основное преимущество заключается в способности соединения жил, сделанных из различных металлов (к примеру, из меди и алюминия, которые скручивать нельзя. ). На практике в большинстве случаев пользуются клеммными колодками из целофана, ординарными по устройству и, что важно, не дорогими.
Они состоят из ряда ячеек с гильзами (трубками из латуни) снутри каждой. Жилы соединяемых проводов вставляются с 2-ух сторон в эту гильзу и зажимаются соответственно 2-мя винтами. При всем этом следует держать в голове, что при помощи таких клеммников можно соединять только одножильные (не многожильные. ) провода. И 2-ое, клеммные колодки требуют повторяющейся ревизии (в особенности с дюралевыми жилами — их следует вовремя подтягивать).
2.1.4. Скотч-лок
Эти разовые соединительные муфты применяются при работе с проводами, рассчитанными на маленькой рабочий ток — в телефонии, в маломощных светодиодных светильниках и т. д. Соединение осуществляется т.н. врезным контактом и, поэтому, предварительное оголение жил проводов не нужна.
Не считая того такие универсальные муфты:
- относительно дешевы;
- не требуют особых инструментов для обжима (можно применять обыденные плоскогубцы);
- не пропускают воду;
- просто заменяются.
2.1.5. Гильзы
Внедрение этих массивных зажимов целенаправлено по мере надобности соединения нескольких проводов. Это, на самом деле, луженая медная трубка, в которую вставляются провода, после этого трубка обжимается особыми клещами (кримпером).
Таким макаром, соединить провода можно пользуясь самыми разными зажимами. Потому при их выборе следует учесть вид и количество проводов, требующих соединения, также место расположения грядущего соединения. Но снова повторим — главное, дабы оно было надежным и неопасным!
2.2. Виды соединения проводников
На практике соединение проводников может производиться одним из 4 видов:
2.2.1. Последовательное
Последовательное электрическое соединение проводников применяется в случае необходимости обеспечения одинаковой силы тока на всех участках цепи. В качестве примера можно привести старенькую гирлянду на елку. Она же показывает и недочет такового соединения — при перегорании одной лампочки (нарушение цепи) меркнут и все другие.
2.2.2. Параллельное
Электрические соединения проводников параллельные являются самыми распространенными, т к. при всем этом ко всем элементам цепи подводится электроток одинакового напряжения. А вот сила тока отличается. Но в случае неисправности какого-нибудь 1-го элемента цепи, это не воздействует на работу других. Примером может служить подключение всех электроприборов в квартире либо доме. Так, отключение верхнего света в комнате не оказывает влияние на работу телека и т. д.
2.2.3. Смешанное
Смешанное соединение электрической цепи значит наличие в ней, как последовательного, так параллельного соединений проводников.
2.2.4. Мостовая схема
Принцип мостовой схемы соединения проводников лежит в базе моста британского физика Ч. Уинстона, позволяющего определять сопротивление проводников.
