Установка проводки, обычно, начинается с укладки кабеля. Такая за ней принципиальная операция – это соединение проводов в распределительных коробках. Людям непосвященным иногда кажется, что возня с такими коробками является только потерей времени, а наличие этих электромонтажных частей для них равнозначно утрате нужного в отделочных работах эстетизма.
Сейчас я расскажу, почему без распредкоробок обойтись совсем нереально, также о том, какими правилами определяется соединение в них проводов и какие есть аспекты при подключении через эти коробки некоторых главных частей квартирной электросистемы.
Чем разъясняется необходимость распределительных коробок
Если распределительные коробки не использовать в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то по мере надобности добраться до них придется стопроцентно разрушать отделку стенки: обрывать обои, разбивать штукатурку и т.д.. Схожая перспектива чуть ли может кого-либо устроить.
Не считая того, время от времени появляется необходимость по установке дополнительных розеток. В таких случаях еще удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже имеющихся.
Кто-то может сказать, что распредкоробки можно поменять клеммными колодками. Но такое решение совсем не удобно, так как его реализация востребует вырезания более глубочайших штроб и, поэтому, более значимых трудозатрат.
Следует также знать, что наличие распредкоробок обосновано требованиями пожарной безопасности.
Соединение проводов в распредкоробках: правила, неотклонимые для выполнения
Главные методы коммутации проводов обоснованы Правилами устройства электроустановок (ПУЭ).
Соединение проводов снутри распределительных коробок может выполняться:
- при помощи клеммных колодок. Так как эти элементы отличаются маленькими размерами, их можно без усилий поместить во внутреннюю полость хоть какой распредкоробки. В процессе монтажа работа состоит только в том, дабы обрезать провод на подходящую длину, соединить жилы и уложить собранный узел вовнутрь коробки.
- при помощи пайки. Данный метод больше подходит для реальных экспертов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответственного опыта нет, он может издержать кучу времени и при всем этом не достигнуть нужного свойства соединения.
- опрессовкой. Опрессованные соединения относятся к более надежным посреди неразъемных. Опрессовка является довольно трудозатратной операцией, требующей как определенных способностей, так и особых приспособлений (пресс-клещи, гильзы, термоусадочные трубки).
При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее прочно обжимают. Принципиальный аспект заключается в том, что до этой операции на хоть какой из 2-ух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки двигается на гильзу и греется для ее усадки.
Раздельно нужно выполнить принципиальное уточнение по поводу скрутки, о которой на веб-сайте разгорелась достаточно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть только временным.
Если провода были кое-где соединены на скрутку, – какой бы она ни была надежной, – потом данное соединение должно пройти всеполноценную обработку одним из обрисованных выше методов. Конкретно таковой подход и определен положениями ПУЭ.
Порядок коммутации проводов, идущих к розеткам и светильникам
Главные коммутации снутри квартирных распределительных коробок выполняются для обслуживания осветительных приборов и розеток. Так как для этих устройств порядок выполнения соединений различен, побеседуем о них раздельно.
Соединение проводов, ведущих к розеткам
С розетками дела обстоят довольно легко: провода соединяются между собой с соблюдением цветности:
- фаза – сероватые, карие либо черные провода;
- ноль – синие либо голубые;
- заземление – желтоватые с полосой зеленоватого цвета.
Если в проводах заземления нет, и они являются двужильными, то дело обстоит еще проще: делается попарное соединение проводников, имеющих однообразный цвет.
Как соединяются провода, идущие к светильникам
Если идет речь о осветительном приборе, управляемом одноклавишным выключателем, то соединить придется только пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.
Если же люстра управляется 2-клавишным выключателем, порядок подключения немного поменяется. От выключателя следует пропустить 2 провода, отвечающие за разные группы лампочек, тогда как ноль у них остается общим.
Итак, мы поведали о том, как делается соединение проводов в распределительных коробках. Казалось бы, дело это не настолько и сложное. Но электричество – штука страшная и, если у вас нет соответствующей квалификации, обращаться для выполнения всех работ все-же стоит к проф электрикам.
Нравится: 56 Не нравится: 27
Создатель статьи: Сергей Минеев
Я вкладываю в написанные мной материалы всю свою душу и все свои познания в надежде, что это полезно гостям нашего веб-сайта. Буду очень благодарен всем, кто решит написать свое мировоззрение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из размещенных мной статей.
Как верно соединить провода в распределительной коробке. Об этом вы узнаете из моей статьи
Соединение проводов в распределительной коробке: аннотация и советы
Каждый дом уже оборудован коммуникациями. Дабы подключить некоторые приборы, потребляющие электричество, принципиально разобраться в деталях и тонкостях. Сейчас побеседуем о том, как совершить соединение проводов в распределительной коробке поэтапно.
Распределительная коробка считается принципиальным объектом в домашней электрической сети, имеющая задачку рассредотачивания проводников с целью их применения разными электроприборами. Что все-таки, предлагаем для вас конкретно разобрать все особенности процесса монтажа электропроводников и их соединения.
Принципиально! Дабы облегчить задачку соединения проводников в распределительном коробе, можно пользоваться пластмассовыми клеммами.

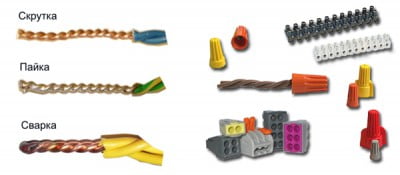

Виды соединения проводов в распределительном коробе
Какими способами соединения пользуются?
На сегодня, электриками применяется масса методов, предусматривающих работу с проводами в домашних цепях:

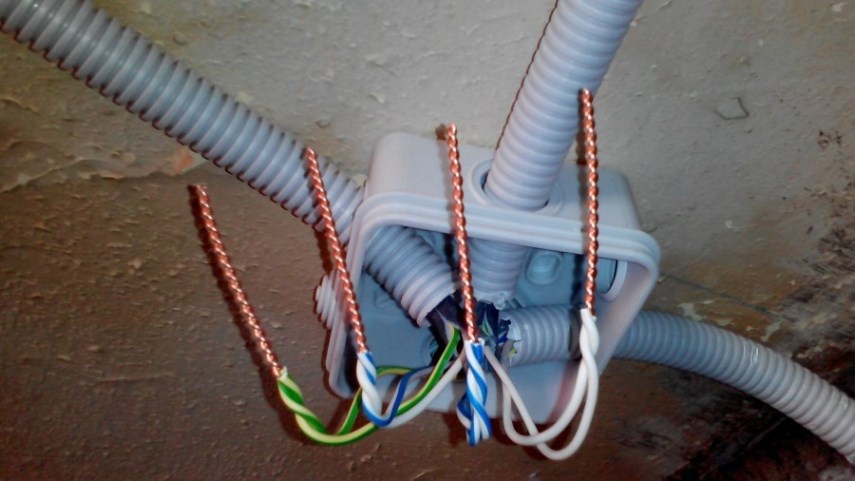

- скрутка проводов в распределительной коробке — это одна из обычных методик соединения проводников между собой. Но, делая упор на новые эталоны, таковой вариант считается ненадежным. Раз уж вы рискуете использовать таковой способ, для начала сделайте зачистку проводников от изоляции. Снимите приблизительно 10 мм, потом сделайте несколько витков: для сечения жилы 1 мм осуществляется 5 витков, а с большей шириной, — довольно и 3-х;

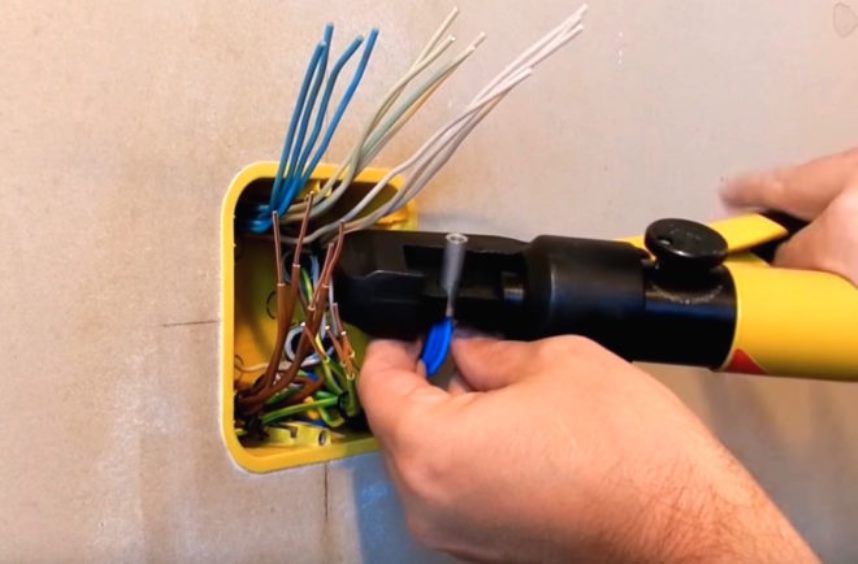

- прессование — более пользующийся популярностью и не запрещенный тип соединения. Применяется для такового варианта гильза. В этом вопросе не следует применять кусачки либо пассатижи. Совершенно приобрести особые клещи. Для снятия изоляции ориентируются на размеры избранной гильзы.
Принципиально! Гильза должна быть сделана из точно того же материала, как и соединяющиеся проводники.
- Сварка проводов в распределительной коробке. После чего способа проводник становится цельным. Преимущество такового способа в том, что сейчас кабелю не жутки механические повреждения изоляции либо коррозия и окисление. Довольно снять изоляцию на 15 мм.
Соединение проводов в коробе по маркировке
Принципиально! Не рекомендуется применять такие соединения в местах, где протекают токи с большой силой.
- Внедрение пластмассовых зажимов. Такие средства могут употребляться и для слияния разнородных проводников. Преимущество в резвом соединении жил провода. С концов счищается менее 5 мм изоляции.

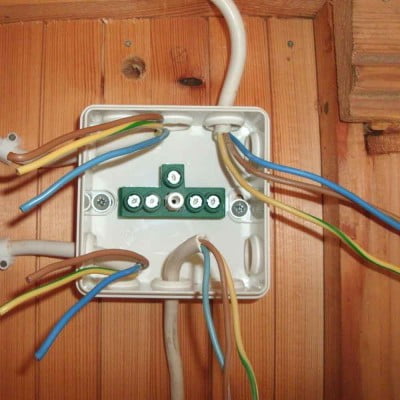

- Соединение жил особыми болтами. Таковой метод рекомендуется использовать в случаях невозможности выполнить другой тип соединения. Болтовое соединение не может гарантировать постоянную крепкость, ведь из-за вибраций нередко такие соединения разбалтываются. Для монтажа устраняется изоляционный слой 10-15 мм.
Разумеется, что методы соединения проводов в распределительной коробке могут быть разными, потому для вас следует избрать достойную методику, подходящую для ваших критерий.
Схема соединения проводов в распределительной коробке
Собравшись совершить соединение проводников в распределительном коробе, следует не только лишь разобраться в схеме, но и принципиально знать точную маркировку кабеля. Благодаря этому, у вас есть шансы сделать неопасное, а главное, работоспособное подключение.
Смотрите изображение правильного соединения жил в распределителе.

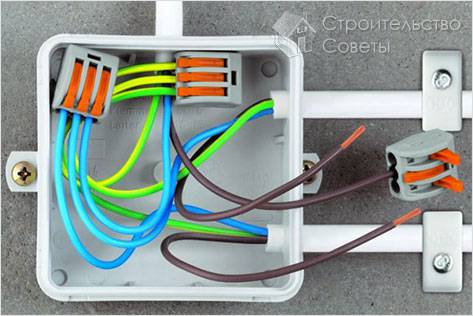

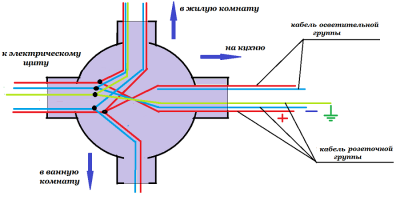

Схема соединения проводов в коробе

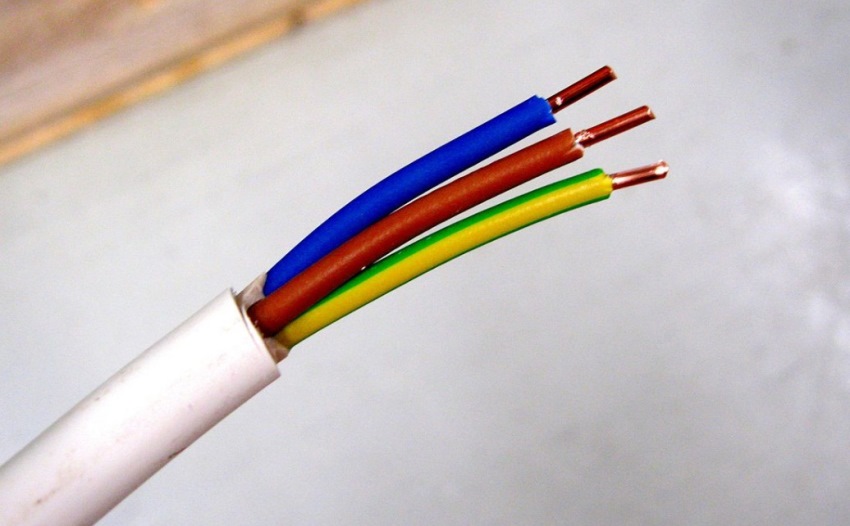

В текущее время проводка имеет прежнюю маркировку, что и ранее. К примеру, изоляция нейтрального провода имеет голубую расцветку, заземление — в большинстве случаев желто-зеленое, а фаза может быть коричневой либо любого другого цвета. Потому для правильного подключения соединяются однообразные по колеру провода.
Принципиально! В некоторых отдельных случаях предусматривается соединение и распаивание 2-ух фаз.
Как установить распределительную коробку: порядок действий
В процесс монтажа распределительной коробки, непременно врубаются косвенные деяния, совершенно точно действующие на корректность методики.
- 1-ое что мы делаем, это совершаем подготовку к главным шагам работы. Для этого собираем все нужные инструменты, зависимо от вида соединения жил кабеля.
- Потом исполняем разметку, где указываем размещение объектов употребления, выходящих из распределительного корпуса.
- Начинается конкретный установка. Все проводники прокладываются через штробы к коробке. Дабы закрепить кабеля, следует использовать особые скобы из пластика. Время от времени используют маленькие гвозди, но этот метод небезопасен, так как имеется риск повреждения провода.

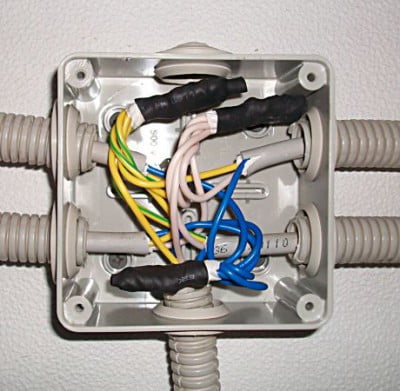

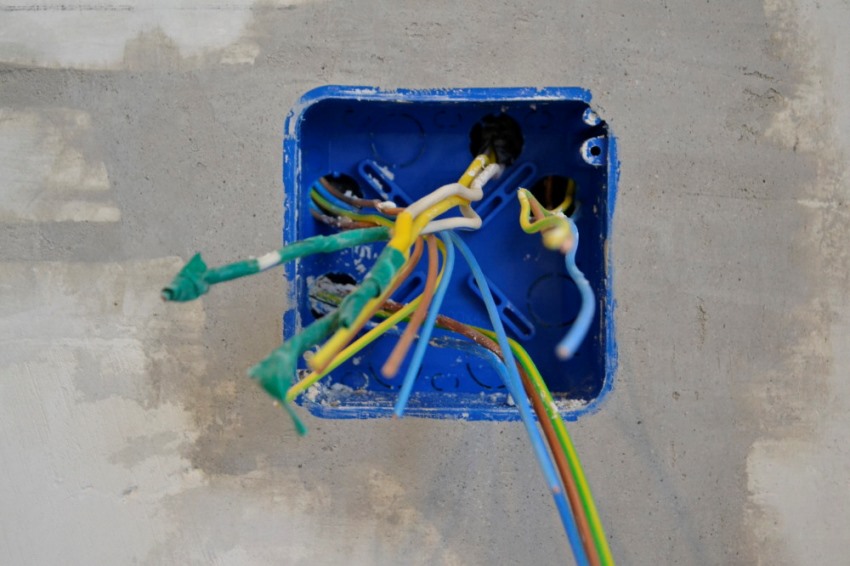

Изоляция соединения проводов в распределителе
Принципиально! Устранение изоляционного слоя должно проводится в согласовании с избранными способами соединения проводов. Для каждого из них есть свои замеры.
- Убеждаемся в том, что все проводники соединены верно, проверяем их работоспособность. Для этого подключаем напряжение в электросеть и смотрим, как работают приборы. Если не наблюдается никаких изъянов, означает все сделали верно.
- После закрываем коробку и наслаждаемся собственной работой.

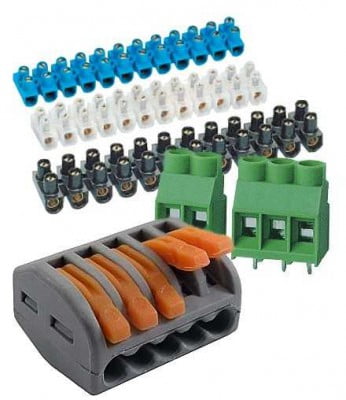

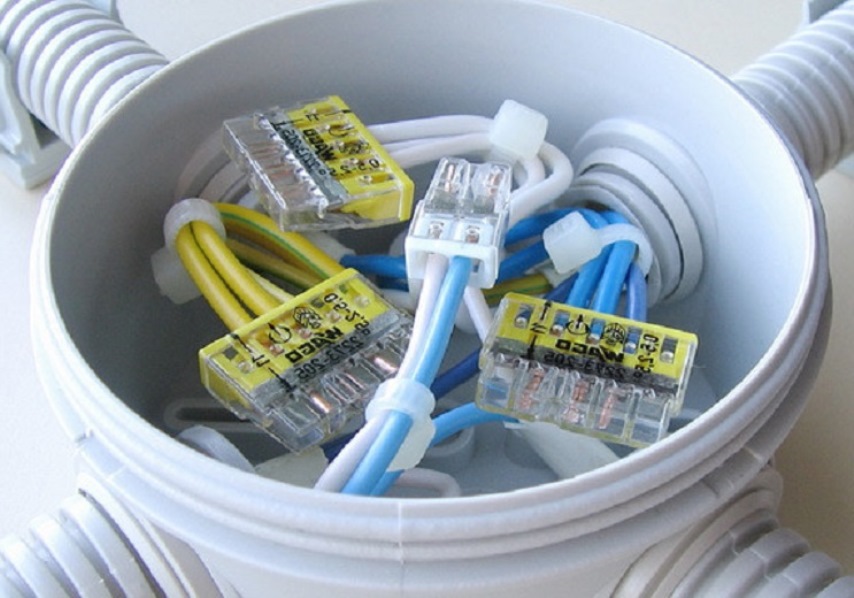

Пластмассовые соединительные элементы для проводов
Не считая того, в случае производства действий по монтажу распределительной коробки и конкретного соединения проводников, принципиально воспользоваться стандартными нормативами и ПУЭ. Если есть неуверенность в успешном окончании дела, лучший вариант — это вызов электриков-профессионалов, ведь неверное воззвание с электричеством небезопасно для здоровья.
