Как соединить провода в коробке

Соединение проводов в распределительной коробке просит от мастера соблюдения всех критерий. В случае неправильного подключения под опасностью находятся не только лишь бытовые устройства, но и безопасность жилища. Есть правила и нормы, которых необходимо придерживаться при подсоединении проводников в распределительной коробке.

Зачем нужна распределительная коробка

Провода и кабели, отходящие от проводки, должны распределяться по различным помещениям в квартире. В каждой комнате может быть несколько точек питания. Дабы состыковать все проводники, применяется особое устройство, которое именуется распределительной коробкой (также именуют распаечной либо разветвительной). В них укладываются все проводники от потребляющих устройств в согласовании со серьезными правилами ПУЭ.

Распределительные коробки делятся на внутренние и внешние. Внутренние устанавливаются в специальную нишу в стенке, на этом же уровне с отделкой остается только крышка коробки. На стенку крепятся наружные распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

• Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную опасность.
• Систематизированность коммутации.
• Простота профилактического осмотра.
• Увеличение степени пожарной безопасности. В особенности животрепещуще в древесных домах, где мельчайшая искра может вызвать возгорание.
• Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

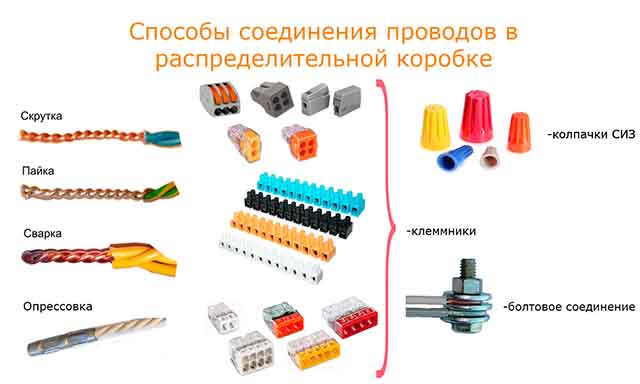

Методы соединения проводников

Есть некоторое количество видов сотворения контакта проводников в распределительной коробке. Выбор находится в зависимости от материала жил, критерий окружающей среды, числа проводов, сечения соединяемых кабелей.

Более распространенные методы соединения:

• клеммники;
• пружинные клеммы wago;
• самоизолирующие зажимы;
• скрутка;
• опрессовка;
• пайка;
• зажим типа «орех»;
• болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это опасно для жилища.

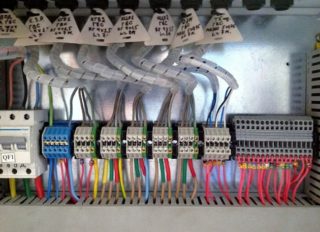

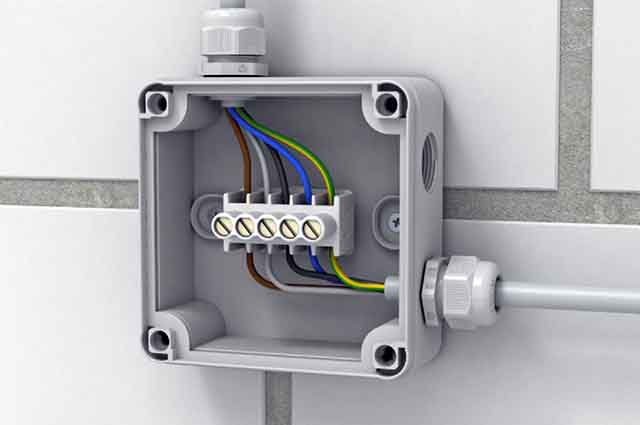

Клеммные колодки

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Метод является очень распространенным при соединении проводов в распределительной коробке.

• различные поперечникы входных отверстий;
• низкая цена;
• надежность;
• простота и удобство монтажа;
• возможность соединения меди и алюминия.

• низкое качество самого изделия;
• можно собрать только два провод;
• риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов используются другие методы.

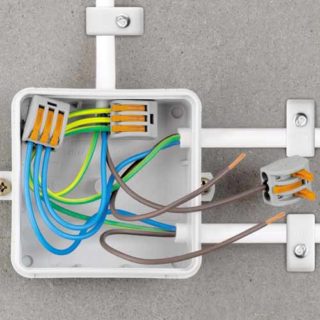

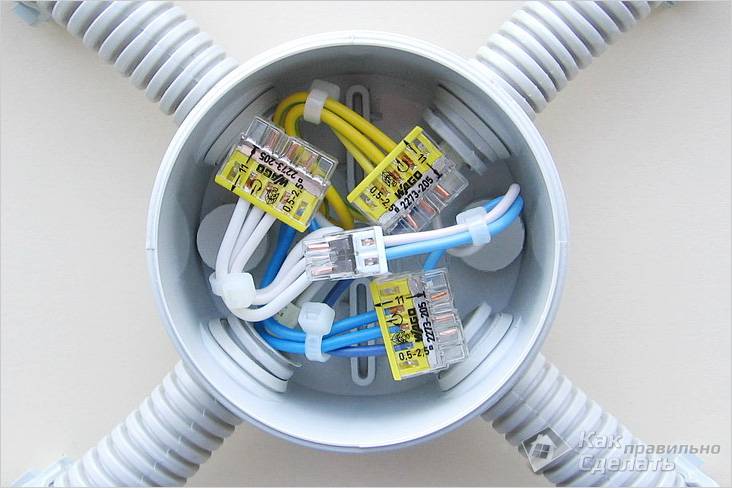

Клеммы Wago

Колодки wago представляют собой пружинный механизм. Они являются самыми пользующимися популярностью устройствами для сотворения контакта. По сопоставлению со стандартными клеммниками стыковка происходит с помощью рычажка. Он позволяет сохранить целостность проводника и не разрушить его. Перед внедрением проводник зачищается от изоляции. Потом жилы вставляются в отверстие.

• возможность соединения разнородных материалов – к примеру, дюралевого и медного проводов;
• стыковка нескольких жил сходу;
• не повреждаются тонкие жилы;
• маленькие размеры;
• просто делать установку;
• надежность крепления;
• возможность установки индикатора для контроля состояния электрической сети.

К недочетам изделий Wago можно отнести только высшую цена.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластмассовый колпачок с пружиной для фиксации кабеля.

• малая стоимость;
• негорючий пластик;
• легкость монтажа;
• широкий выбор цветовых цветов.

Из недочетов можно выделить нехорошие крепежные характеристики и невозможность стыковки разнородных материалов.

Опрессовка гильзами

При помощи гильз можно сделать высококачественный и надежный контакт. Сущность способа заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают методом сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка либо изолента.

• высочайшее качество и надежность сборки;
• низкая цена.

• разовое крепление;
• необходимость приобретения особых дорогостоящих инструментов;
• для обжимки меди и алюминия нужна особая гильза.

Опрессовка отличается высочайшей трудозатратностью и просит от мастера наличия определенных способностей.

Пайка

Посреди всех предложенных пайка – самый надежный метод стыковки. Перед соединением зачищаются проводники, после этого обнаженную жилу обрабатывают припоем. Провода погружаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество метода – высочайшая надежность и качество.

• Нужна проф инструмент, с которым мастер должен уметь работать.
• Высочайшие трудовые затраты.
• Соединение разовое. Его нельзя распаять.

Заместо пайки может применяться сварка. Принцип деяния аналогичен, но есть принципиальное различие – различные способности при проведении работ. Спец должен уметь обращаться со сварочным аппаратом.

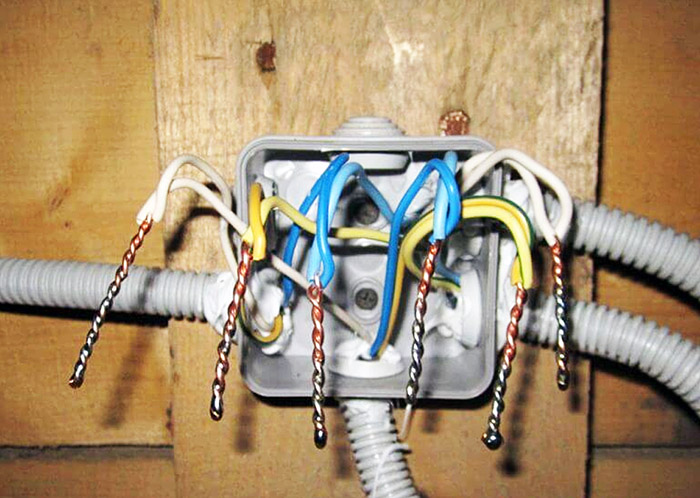

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в этом случае, если будет употребляться очередной метод фиксации.

Зажим типа «орех»

Таковой вид зажимов представляет собой устройство с 2-мя металлическими пластинками и 4-мя болтами, размещенным по углам. В пластинке фиксируется зачищенный проводник и покрывается карболитной оболочкой.

• низкая цена;
• простота установки;
• соединение различных металлов;
• высококачественная изоляция.

К недочетам «Ореха» можно отнести ослабление контакта с течением времени и необходимость его подтягивания. Также зажим отличается большими размерами, из-за чего его неловко монтировать в распределительной коробке.

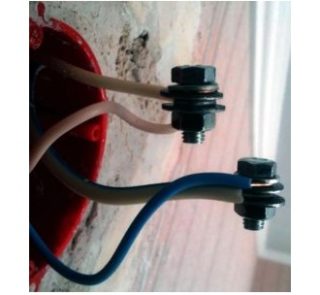

Болтовое соединение

Один из самых обычных и незатратных методов соединения проводов – контакт с помощью болтов. Для работы потребуются только болт, шайбы и гайка. Соединение достаточно обычное – на резьбу болта надевается гайка и накручивается жила. Потом ставится еще одна гайка и накладывается 2-ая жила. Все сверху прижимается третьей шайбой и завершается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

• цена;
• простота установки;
• можно соединять медь и алюминий.

• низкое качество фиксации;
• необходимость огромного количества изоляции.

Также болт является достаточно огромным, его трудно поместить в распределительную коробку.

Стыковка жил с различными сечениями

Кабельная продукция выпускается с различным сечением. Чем больше площадь проводника, тем огромную нагрузку он может выдержать. Для контакта 2-ух проводов с различным сечением применяют клеммные колодки wago. Если проводники выполнены из различных материалов, то будет нужно особая колодка, снутри которой нанесен особый состав, оберегающий контакт от окисления. Также жилы различных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных либо подводных критериях появляется достаточно изредка. В этих случаях необходимо придерживаться определенных критерий, дабы контакт был крепким и надежным.

Прокладка проводов в воде может осуществляться при помощи специальной электроустановки — погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху необходимо надеть термоусадочную трубку. В случае соблюдения советов и критерий эксплуатации контакт будет высококачественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, применяется таковой же метод защиты. Но если нужна выполнить еще больше неопасное соединение, можно придавить концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от мышей провода можно проложить в крепкой трубке либо кабеле.

Главные схемы расключения

Не считая соединения проводов в распредкоробке будет нужно выполнить их разветвление на розетки и выключатели. Расключить провода можно по-разному зависимо от типа устройств и вида проводки.

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с различным цветом. Каждый имеет свое предназначение. Карий является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Пореже могут применяться другие раскраски.

Перед тем как прокладывать провода их следует надрезать до одинаковой длины и выполнить припас в 10-12 см.

За ранее рекомендуется проверить предназначение жил при помощи тестера.

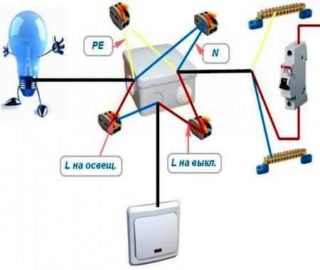

Подключение однокнопочного выключателя

Если подключается переключатель, количество групп будет также равно трем. Метод соединения будет несколько отличаться. Есть три входа – от коробки либо электрощита, от осветительного прибора и от выключателя. Фазу необходимо подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет исключительно в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Часто используются двухклавишные виды выключателей. Они в состоянии обеспечивать две группы осветительных приборов. Схема их подсоединения несколько труднее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, другие отправляются к выходам с кнопок. Фаза соединяется воединыжды с общим контактом. Нули следует соединить с обеих групп осветительных устройств. Фазы со осветительных приборов и проводники с выключателя соединяются воединыжды попарно. Одна пара – от выключателя к фазе первого осветительного прибора, 2-ая – от выключателя ко 2-ой лампочке.

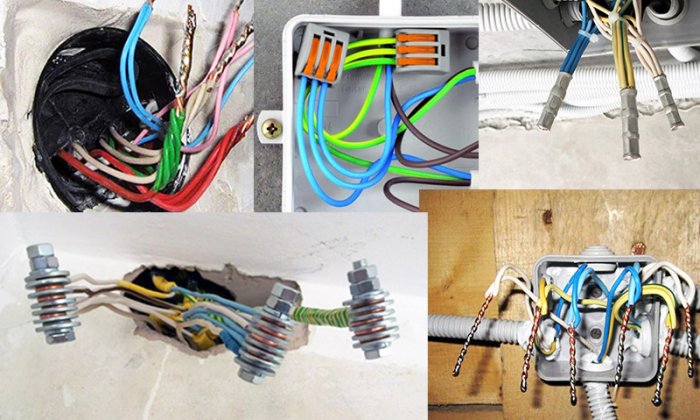

Методы соединения проводов в распределительной коробке

Обстоятельств переделки старенькых проводов домовых электросистем — масса. А именно, это касается реконструкции старенького жилого фонда. Дюралевая проводка в две жилы подвержена коррозии и рассыпанию. Соответствующая причина такового ее состояния — очень нехорошая изоляция многих русских кабелей. Химически алюминий активнее меди (основного материала незапятнанных кабелей). Но это в чистом виде. Алюминий на воздухе покрывается крепкой оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется либо в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. 2-ой фактор — пожароопасность. В некоторых старенькых домах изоляция сделана… из обычной ткани. Которая за десятилетия, очевидно, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия русского кембрика.

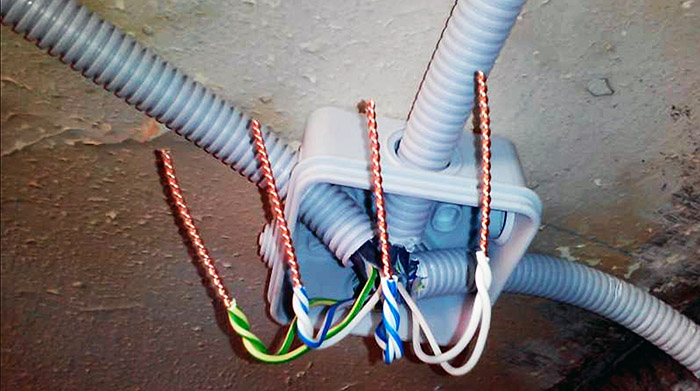

Обычная скрутка 2-ух проводов

Богатство новых способов стыковки совсем не отменяет обыденную скрутку. В критериях экстремальной починки это чуть не единственный верный выход. Простая завивка 2-ух проводов при соблюдении примерной прикидки силы тока (не ставить узкий провод на сильный ток) работает фактически всегда. Но медь с алюминием соединять запрещено. У них сравнимо близкие характеристики сопротивляемости, но медь все таки меньше — и это делает лучшую термопару. Температура плавления алюминия — немногим выше 600 градусов, потому такая скрутка пожароопасная априори.
Плюсы: в состоянии сделать каждый. Могли быть провода и руки.
Минусы: скрутка не бывает герметичной. С течением времени контакт слабеет, от отвратительного контакта сопротивление возрастает, конструкция начинает греться… а дальше все как в случае скрутке меди с алюминием. Вот поэтому данный метод запрещен по правилам ПУЭ.

Скрутка с пропайкой

Попытка решить делему некрепкого контакта в критериях скрутки обычной. Фактически, осуществляется механическая скрутка, а дальше необходимо спаять место контакта. Необходимы стандартные паяльничек, припой и флюс. Припой — как обычный оловянно-свинцовый, так и поболее новые варианты. Флюсом тоже может быть и обычная канифоль, и новые полимерные смолы. Метод работает очень длительно и поэтому выгоден для серьезной стыковки на долгие и длительные годы.
Минусы: все красоты «оловянной чумы» либо окислившегося свинца (зависимо от того, чего в припое было больше). Пропайка помогает, естественно, но лучше более надежные методы изоляции. Коробки с разведенной проводкой в большинстве случаев суют под потолок, из-за чего препядствия с пайкой на весу с запрокинутой головой — обыденное дело. Неувязка соединения меди с алюминием здесь тоже совершенно не решается.

Сварка проводов

Новый и пользующийся популярностью способ, который все почаще предпочитают монтажники. Берется малогабаритный инвертор, электроды, после этого прихватываются концы образованной скрутки. Стремительно, удобно, никакой возни с припоем, цельно.
Плюсы: Надежность. При верно гомогенном шве проводимость просто прекрасная.
Минусы: Практически нет. Гарантированно пригодится квалификация сварщика, считать ли это минусом — дело личное. В целом, требований к сварочной квалификации куда больше, чем к обычный работе с электрикой.

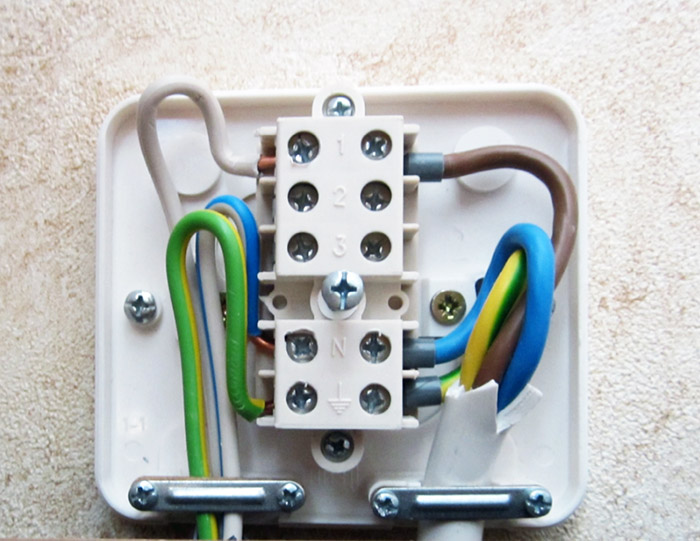

Клеммные колодки

Клеммы — это достаточно удачный и опрятный вид соединения. Обычная сборка узла не востребует много усилий и времени.
Плюсы: Просто, стремительно, без излишнего напряга. Можно соединять провода из различных металлов.
Минусы: Дабы соединить многожильный провод его поначалу необходимо будет опрессовать в особый наконечник. Не соединить более 2-ух проводов. Временами нужно проводить проверку соединительного узла.

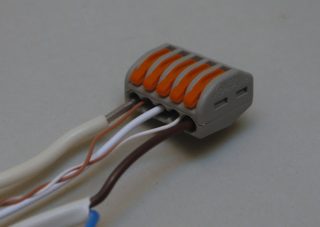

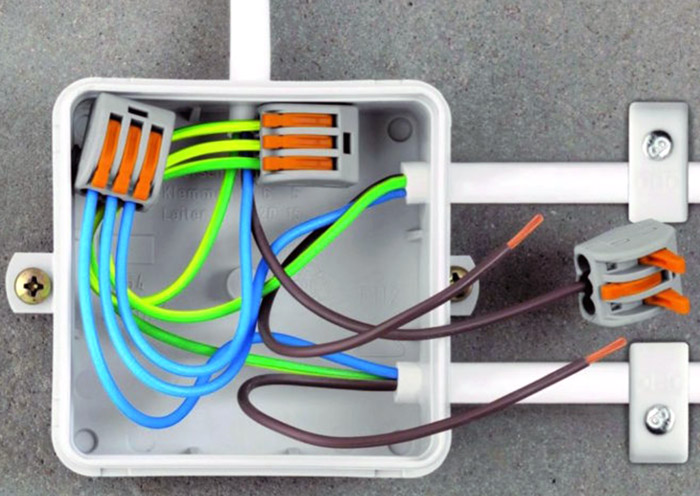

Соединение Wago

Ваго — это плоская пластмассовая коробка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть сильно много разновидностей под разную силу тока и количество контактов. Лучший вариант для резвого монтажа электрики.
Плюсы: безупречная герметизация. Наконец можно соединять медь с алюминием, довольно только соблюдать маркировку по разъемам. Также можно контактировать жилы различных поперечников, что плюс в монтаже «разношерстного» парка проводов.
Минусы: Ваго — это недешево. Это очень недешево. Коробки Ваго не изменяются ничем, не считая таких же коробочек, «на коленке» такое не собрать априори. Потому таковой метод соединения употребляется или при очень неплохом бюджете на электрику, или, когда необходимо соединять провода, идущие к дорогой электрической аппаратуре.

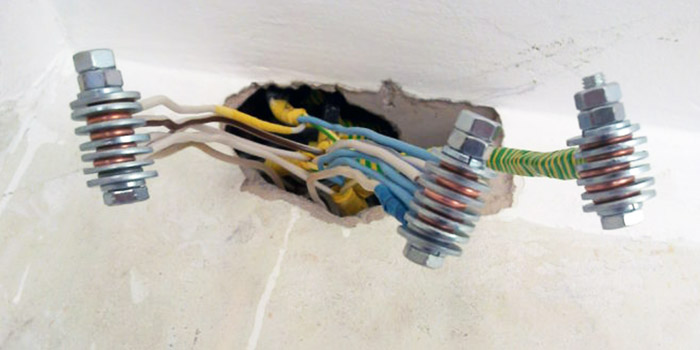

Болтовое соединение

Полное соответствие изначальному наименованию. Болт, гайка и три шайбы обеспечивают крепкое соединение 2-ух различных проводов. Подбор болта из соответственного материала делает стык крепким и в плане перепадов электрики. Основная неувязка в данном случае — габариты. В качестве распределительной коробки применяется много чего. От магазинных коробок до банки из-под растворимого Нескафе либо зубного порошка. Но их базовое свойство одно — болтовое соединение туда не лезет. Либо влезет, но тогда будет цепляться за примыкающие проводки и коротить. Потому такое решение в доме, где распределительную коробку приходится прятать, лучше не применять совершенно.

Опрессовка

Осуществляется особым устройством. Очередной тип фактически безупречных, но очень трудозатратных вариантов стыковки проводов. Вобщем, это с лихвой компенсируется высокими изоляционными возможностями. Опрессовка сравнимо недорога, основная часть оплаты — работа спеца.
Вышеперечисленные способы соединения проводки избираются в полном согласовании со стратегией ремонта либо строительства. В безупречном случае, естественно, все лучше загнать в опрессовку либо Wago, но по факту обычно оказывается, что таких средств на электрическую периферию не заложено. В срочных обстоятельствах же можно воспользоваться хоть каким типом соединений, соблюдая технику безопасности и отменно прокладывая электросети. Все «временные решения» должны немедля переделываться на серьезные при первой же способности. Это дозволит существенно повысить пожарную безопасность на объекте, также сделать лучше качество передачи электроэнергией с уменьшением токовых утрат, что может вылиться в существенную вещественную экономию.

Как соединить провода в распределительной коробке

Представим, что вы малость электрик и приняли решение без помощи других смонтировать или поменять проводку в своем доме либо квартире. Но если вы не понимаете другого метода, не считая как соединить провода в распаечной коробке при помощи обычный скрутки, советуем ознакомиться с данным материалом. Ведь способов надежной стыковки контактов существует много: сварка, спайка, опрессовка, также внедрение электрических соединителей. Любой из вариантов необходимо использовать верно и к месту.

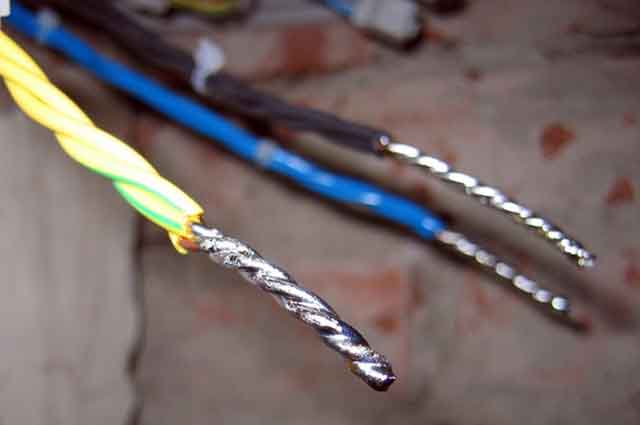

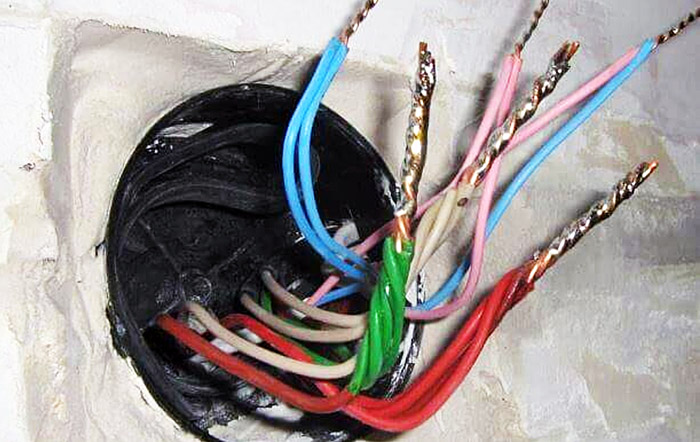

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), воспрещают сращивание проводки методом обыкновенной скрутки независимо от метода изоляции. Но если скрученные жилы пропаять либо сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте разглядим, как соединять токонесущие части кабелей в распределительной коробке при помощи распайки:

1. Снимите изоляцию с проводов на расстоянии приблизительно 3 см и зачистите их маленькой наждачкой.
2. Плотно скрутите жилы между собой пассатижами.
3. Используя канифоль и припой (подойдет марка ПОС 61), кропотливо залудите соединение таким макаром, дабы расплавленное олово затекло в место между проволоками.
4. Заизолируйте стык термоусадочной трубкой или замотайте склейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий время от времени приходится обрабатывать кислотой.

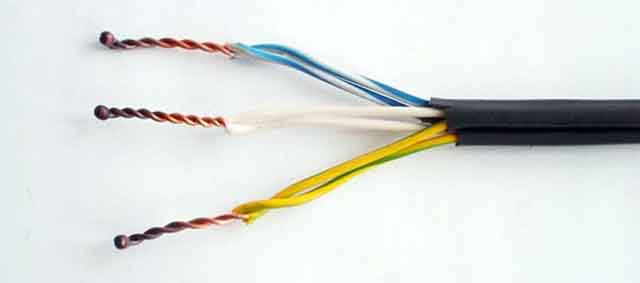

Соединение проводов сваркой осуществляется в таком же порядке, только заместо паяльничка применяется аппарат с угольным электродом. В нем изготовлено особое углубление, куда насыпается флюс, после этого устройство врубается в сеть, а электрод прижимается к скрутке, пока не появляется наплыв в виде малеханького шарика.

Преимущество данного метода заключается в долговечности стыка и способности подключать в распаечной коробке провода различного сечения, в том числе многожильные. Благодаря надежности соединение удачно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

• нельзя паять или сваривать медные проводники с дюралевыми;
• данное подключение является неразъемным и в случае переделки по новейшей схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов часто используется при монтаже слаботочных сетей, к примеру, телефонных кабелей и радиоточек.

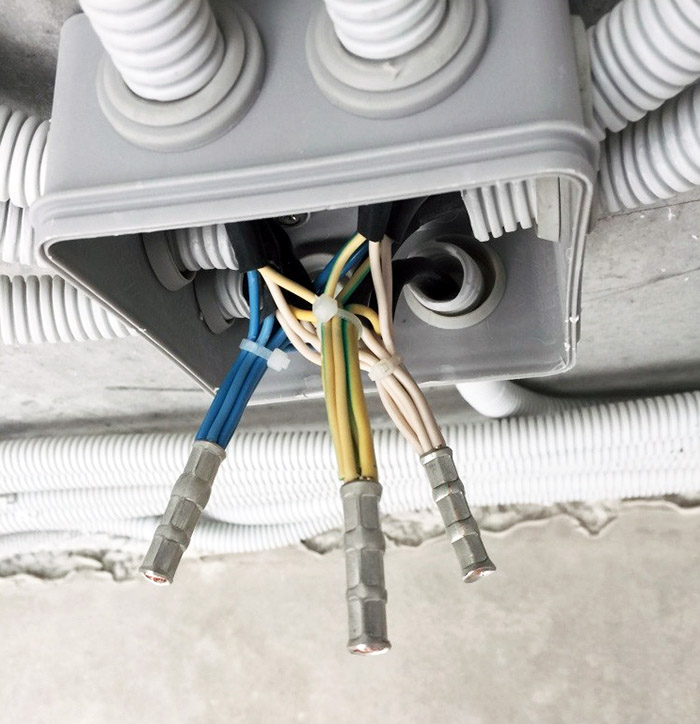

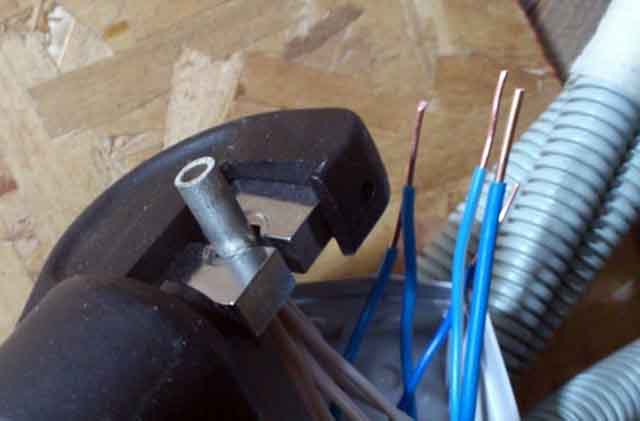

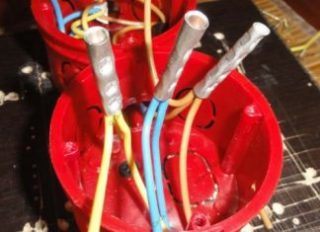

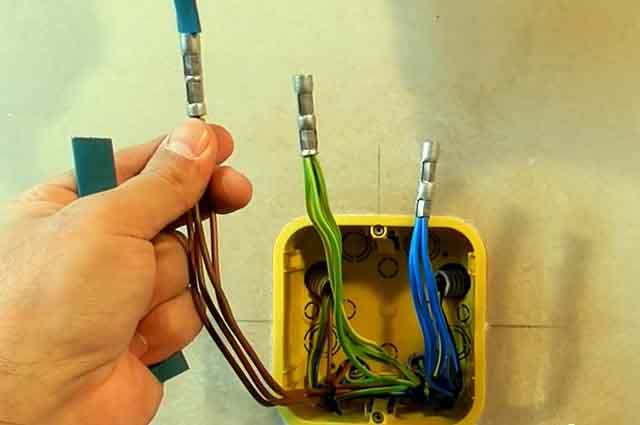

Расключение способом опрессовки

В данном случае надежность соединения проводов в распределительной коробке обеспечивается при помощи гильз, изготовленных из такого же металла, что и жилы, — алюминия либо меди. Для выполнения работы для вас также потребуются особые пресс-клещи, изображенные на рисунке.

Примечание. Некоторые горе-электрики практикуют обжим гильз обыкновенными пассатижами, что неприемлимо. Верная фиксация контактов делается только клещами.

Сейчас о том, как соединять электропровода в коробке данным методом:

1. Сделайте оконцевание и скрутку проводов, как это описано выше.
2. Наденьте на скрученные концы гильзу (она должна быть подобрана по поперечнику и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в 2-ух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей плотность. В помещениях можно применять изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку различного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

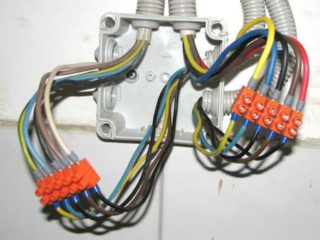

Использование соединительных клеммников

Клеммы для резвого соединения проводов бывают 2 типов:

• винтообразные зажимы в виде колодок;
• самозажимные соединители типа Wago

Разработка сращивания электрических кабелей при помощи клеммных устройств достаточно ординарна. Провода необходимо обнажить всего на 1 см и воткнуть в зажимы. В первом случае жилы фиксируются винтами, во 2-м – рычагами или автоматическими защелками. Кстати сказать, клеммы с защелками являются разовыми, а с рычагами применяются неоднократно.

Перечислим достоинства винтообразных клеммников:

1. Быстрота и надежность стыковки.
2. Возможность подключать медную проводку к дюралевой.
3. Обеспечивают разъемное соединение.
4. Не нуждаются в дополнительной изоляции.

Из недочетов колодок можно отметить их размеры. Бывает, что при большенном скоплении проводов, идущих от нескольких выключателей или розеток, винтообразной соединитель не помещается вовнутрь распаечной коробки. Момент 2-ой: одножильные провода фиксируются без заморочек, а вот многожильные сплющиваются винтами, что не есть отлично. Потому такие концы лучше за ранее залудить.

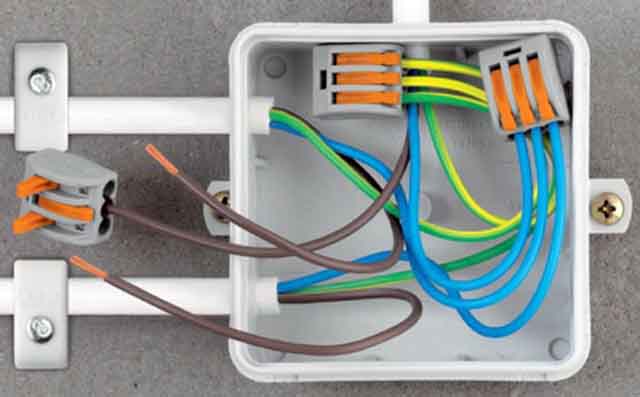

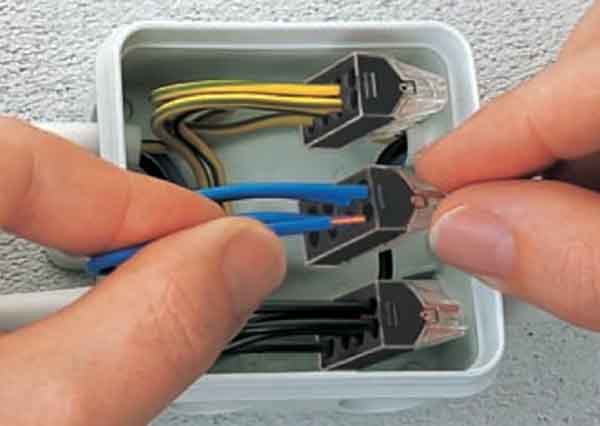

Зажимы Wago, дозволяющие соединять от 4 проводов одинакового сечения, владеют теми же плюсами, что и винтообразные клеммы, но занимают меньше места. При всем этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень комфортно для монтажа проводки. Судите сами: обнаженный конец необходимо воткнуть в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления нередко используются для прокладки кабелей веба и других слаботочных сетей.

Так как на рынке находятся дешевенькие изделия от разных китайских производителей, самозажимные клеммники заполучили непонятную репутацию. Дело в том, что в низкокачественных соединителях с течением времени слабеет контакт, отчего они перенагреваются и плавятся. Если вы заполучили уникальные изделия Wago, то заморочек не будет, в других случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и т.д.). Разводку к розеткам делайте другим методом.

Как верно применять самозажимные клеммы, скажет мастер в собственном видео:

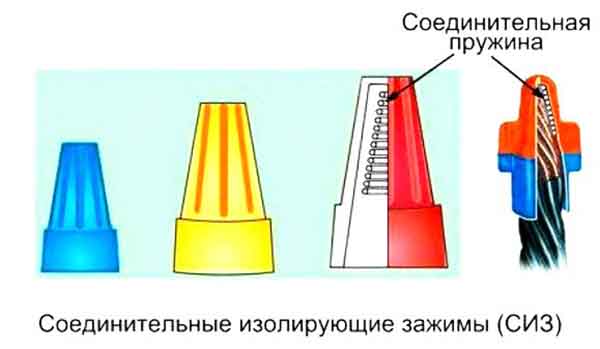

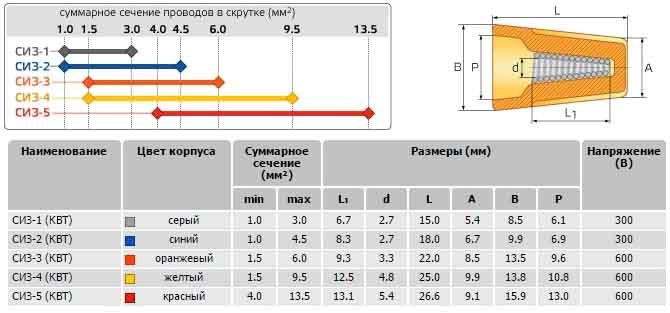

Пластмассовые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена железная пружина с анодированным покрытием.

Разработка использования изделия такая:

1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
2. Соберите жилы в один пучок и воткните вовнутрь колпачка до упора.
3. Прикладывая усилие со стороны глухой части, поверните колпачок рукою на 2—3 оборота. Снутри появляется обычная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С помощью их соединение в коробке делается достаточно стремительно, не нуждается в изоляции и не занимает много места.

Принципиальный момент. Дабы колпачок СИЗ обеспечивал надежный и долговременный контакт, его необходимо подобрать по поперечнику, соответственному общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Тщательно о том, как соединить провода в распаечной коробке разными методами, в том числе и при помощи колпачков, рассказывается в видео:

Заключение

Сейчас, зная особенности всех методов соединения контактов в распределительной коробке, вы сможете выбрать сбалансированный вариант и удачно его применить. В итоге упомянем очередной старенькый способ стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант фактически не применяется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.
