При личном строительстве в какой-то момент появляется необходимость в монтаже электросетей. Некоторые люди обращаются за помощью к спецам, другие желают выполнить это без помощи других. Сам процесс не представляет большой трудности, если есть определенные способности и познания норм безопасности, но это касается в главном соединения проводов 1-го сечения.
Но достаточно нередко появляются ситуации, когда нужно накрепко соединить три и больше проводов между собой, при этом они все имеют различное сечение. В связи с этим вопрос о том, как верно и неопасно соединить провода различного сечения, в текущее время является одним из самых животрепещущих при монтаже электросетей.
Методы соединения проводов различного сечения
Соединение медных проводов разной толщины – это не самый тяжкий процесс. Но для наибольшей надежности и безопасности тут необходимо соблюдать определенные требования. Соединить три провода различного сечения можно несколькими методами:
- сваркой либо спайкой;
- с внедрением винтообразных зажимов;
- с применением самозажимных клемм;
- болтовым соединением;
- ответвительным сжимом;
- с внедрением медных наконечников.
Три провода различного сечения можно накрепко соединить хоть каким из перечисленных методов, но принципиально держать в голове, что при монтаже розеток и выключателей нельзя на один контакт подключать кабеля разной толщины. В данном случае самый узкий из них будет прижат недостаточно плотно. А это, в свою очередь, может негативно отразиться на безопасности эксплуатации.

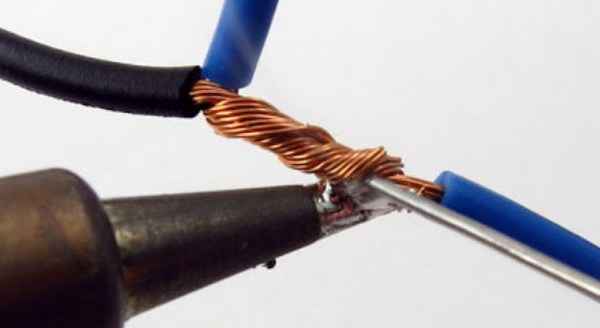

Соединение проводов различного сечения сваркой либо спайкой
Самый обычный, но довольно надежный метод соединения кабелей, которые имеют разную толщину. В этом случае три провода между собой можно соединить способом жесткой скрутки с последующей фиксацией. Но тут следует держать в голове о том, что надежное соединение может быть только между проводами приблизительно одинакового сечения. Скрутка проводов, чьи поперечникы отличаются значительно, не может быть надежной.

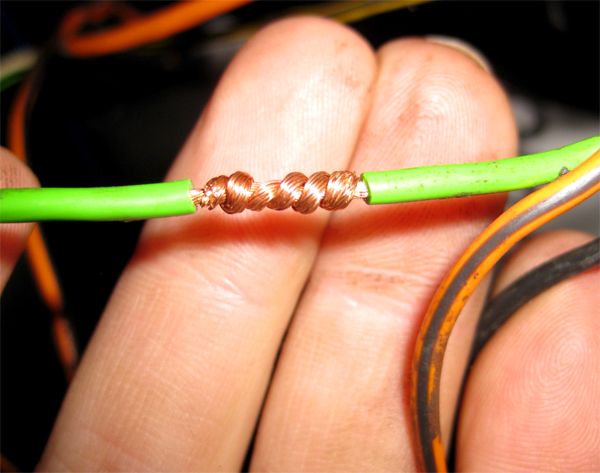

Скручивать три провода различного сечения между собой необходимо аккуратненько. Любая медная жила должна плотно обвивать соседнюю. Зазоры между ними должны быть наименьшими. В неприятном случае это скажется на безопасности последующей эксплуатации.
Перед тем, как приступить конкретно к скрутке 3-х проводов, разложите их впереди себя и отсортируйте по толщине. Нельзя накручивать узкий провод на толстый – это скажется на качестве контакта. Схожее соединение не прослужит длительно.
Соединение 3-х проводов различного сечения при помощи винтообразных зажимов
Три провода разной толщины можно накрепко соединить между собой с внедрением особых винтообразных зажимов ЗВИ. Зажимы имеют очень комфортную конструкцию и позволяют создавать контакт между кабелями, которые имеют разные сечения. Крепкость соединения получается из-за использования отдельных винтов для каждого зажима.
Выбирать зажимы ЗВИ необходимо с учетом сечения проводов, которые будут соединяться, также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода примыкающих сечений. Условно обозначим сечение подключаемых проводников как СПП, а допустимый долгий ток — как ДДТ. Ниже приведены характеристики зажимов и проводов:
- ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
- ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
- ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
- ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
- ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
- ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
- ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
- ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
- ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
- ЗВИ-150 — СПП 16 – 35; ДДТ — 150.
При правильном выборе винтообразного зажима можно сделать вправду надежное соединение, которое будет обеспечивать бесперебойную работу электросети.
Соединить провода различного сечения при помощи болтов
Очередной метод соединения между собой проводов различного сечения – создание контакта при помощи болтов, шайб и гаек. По воззрению проф электриков, такое соединение является самым долговременным и крепким. Сам процесс не очень непростой, занимает минимум времени. Процедура проходит следующим образом:
- медные жилы провода кропотливо зачищаются (длина зачищаемого участка жилы находится в зависимости от поперечника болта);
- зачищенная жила загибается в форме петли;
- петля надевается на болт;
- сверху устанавливается промежуточная шайба;
- дальше надевается петля провода другого сечения и фиксируется промежной шайбой.
Так длится до того времени, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция крепко затягивается гайкой.
Внедрение медных наконечников для контакта соединений
Также очень обычным методом сотворения надежного соединения является использование медных наконечников. Их советуют применять для контакта проводов огромного поперечника. Перед тем, как приступить к процедуре, нужно приготовить не только лишь сами наконечники, но и особое оборудование – обжимные клещи либо гидравлический пресс.
При всех тривиальных плюсах таковой вид соединения имеет один (но значимый) недочет – довольно приличные размеры, из-за которых приобретенная конструкция может поместиться не в каждую распределительную коробку. Все же, спецы интенсивно применяют этот способ.
Процесс сотворения контакта проходит следующим образом:
- провода различного сечения кропотливо выпрямляются;
- жилы каждого из них зачищаются приблизительно на два-три сантиметра;
- на каждую зачищенную жилу надевается наконечник и зажимается при помощи гидравлического пресса либо обжимных клещей;
- дальше надеваются болты, а провода соединяются гайкой.
После того, как вся работа будет изготовлена, необходимо кропотливо изолировать место соединения, дабы в процессе использования не появлялось небезопасных ситуаций.
Самостоятельный установка проводки и создание контактов при помощи клемм
Универсальные зажимные клеммы появились на рынке сравнимо не так давно, но фактически сходу стали воспользоваться суровым спросом не только лишь у профессионалов, но и посреди возможных клиентов, которые предпочитают все электромонтажные работы на дому проводить без помощи других.
При помощи самозажимных клемм можно создавать крепкие и надежные контакты между несколькими проводами ( три и больше ). Главным достоинством таких клеммников является их фактически бескрайняя функциональность – с помощью их можно соединять провода, чьи размеры различаются существенно.
Конструкция клемм предугадывает наличие отверстий, в которые вводятся за ранее зачищенные жилы. Например, в одно отверстие можно ввести провод с сечением 1,5 мм, в другое — провод поперечником 4 мм, в третье – 2,5 мм и т.д.. И после их соединения контакт будет довольно крепким и надежным.
Существует еще несколько методов . как соединить три и больше проводов различного поперечника, но их применяют достаточно изредка из-за трудности и продолжительности самого процесса. Если вы возжелаете пользоваться одним из них – проконсультируйтесь за ранее со спецом, который компетентен конкретно в этой области.
О переходном сопротивлении при соединении проводов
Один из важных моментов при соединении проводов — создание лучшего контакта. Когда мы спаиваем, скручиваем либо соединяем любым другим методом два провода, то получаем в итоге электрический контакт. Его сопротивление в любом случае будет выше, чем у цельного провода и зависит оно от многих причин.
Более всего на переходное сопротивление оказывает влияние площадь контактируемых поверхностей. Чем она больше, тем меньше сопротивление, соответственно, тем лучше итог.
Шероховатые контакты имеют наименьшую площадь, чем гладкие, так как при шероховатостях контакт осуществляется по микровыступам.
Величина площади зависит к тому же от того, с какой силой проводники прижимаются друг к другу — чем посильнее нажатие, тем больше площадь их соприкосновения. Потому даже был выдуман таковой термин, как контактное нажатие, обозначающий силу давления одной поверхности контакта на другую. Наращивать эту силу до бесконечности нельзя, так как можно деформировать металл контактов.
О переходном сопротивлении при соединении проводов
Сильно зависит переходное сопротивление и от такового фактора, как окисление контактов.
Пленка окиси наращивает это сопротивление во много раз. Все мы лицезрели, что блестящая поверхность жилы недолго остается такой, стремительно покрываясь темной пленкой.
Очередной принципиальный момент — сопоставимость соединяемых проводников по электрическим и хим свойствам. При контакте 2-ух окислов несопоставимых металлов переходное сопротивление может значительно повыситься, что усугубляет контакт.

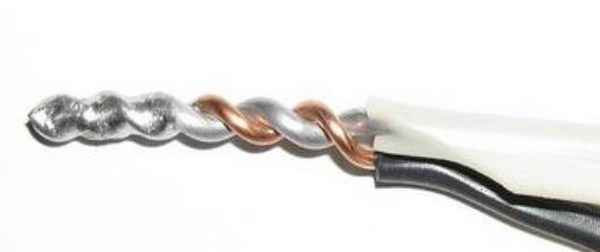

Почему медь и алюминий впрямую лучше не соединять
Есть материалы, которые числятся химическими несопоставимыми — конкретно такая пара «медь-алюминий». Решив по-быстрому скрутить два провода из этих металлов, можно получить плачевный итог. Хотя на 1-ый взор всё должно быть с точностью да напротив — ведь электрические характеристики меди и алюминия позволяют считать их наилучшими из проводников, вместе с золотом и серебром. Так почему бы не соединить их?
Есть один аспект — резвое и очень существенное окисление дюралевых проводов. Медь окисляется намного меньше, пленка окиси на поверхности медного провода существенного воздействия на проводимость не оказывает. Но с алюминием все не так — окисная пленка дюралевого провода имеет высочайшее переходное контактное сопротивление.
Соединение меди и алюминия образует гальваническую пару, происходит обоюдное отторжение контактных поверхностей с выделением тепла и обгоранием изоляции.
Но бывают ситуации, когда соединить медный и дюралевый провод очень необходимо. Есть несколько относительно неопасных вариантов:
- внедрение клеммников типа «Wago»
- если на улице — возьмем ответвительные зажимы для СИП либо сжимы «орешки»
- когда под рукою нет никаких особых приспособлений, выручит обыденный болт с гайкой и шайбой (ее мы проложим между медью и алюминием, исключив прямой их контакт).
Избираем метод соединения проводов
Соединение электрических проводов может быть выполнено разными методами. Какой из них лучше избрать, почти во всем находится в зависимости от величины протекающего тока и сечения провода. Важно и то, из какого металла выполнены провода, одножильные они либо многожильные, в каком месте будет выполняться соединение и каковы условия эксплуатации.
Так, к примеру, на улице к соединению проводов предъявляются более высочайшие требования, чем в помещении — атмосферные явления усугубляют качество контактных соединений. Что касается проводки в квартире, то методы соединения электрических проводов, используемые лет 50 вспять и на данный момент, значительно отличаются.
Это связано со сменой металла, из которого изготовлены провода — ранее в квартирах в главном употреблялся алюминий, и в важнейших точках соединяли провода сваркой либо опрессовкой гильзами. Это было накрепко и крепко.
Сейчас же 1-ое место за проводами с медными жилами — они меньше окисляются, владеют высочайшей пластичностью, а соединять их предпочитают комфортными и ординарными в эксплуатации клеммниками.
Мастера обычно применяют клеммные колодки, от которых можно отрезать столько гнезд, сколько необходимо. Для домашнего использования очень комфортны пружинные клеммники.
Как и раньше многие применяют соединение проводов скруткой, замотав ее изолентой либо закрыв особым колпачком, имеющим снутри резьбу и навинчивающимся на место соединения (СИЗ). Для прочности скрутку пропаивают либо сваривают — таковой контакт выходит крепким и довольно надежным.
Время от времени при монтаже проводки нужна выполнить соединение одножильного и многожильного провода.
Обычная скрутка (без пайки либо сварки) в данном случае очень нежелательна. Лучше взять клеммную колодку и с ее помощью организовать обычный и надежный контакт. Если под рукою есть паяльничек, то концы многожильных проводов все таки лучше пропаять — так мы улучшим площадь контакта и предотвращаем обрывание отдельных жилок.
Вне зависимости от метода соединения провода поначалу нужно приготовить. Для этого поначалу снимаем изоляцию, а потом ножиком зачищаем провод. При всем этом добиваемся умеренно блестящей поверхности, соскребая пленку окиси. Берем в руки паяльничек.

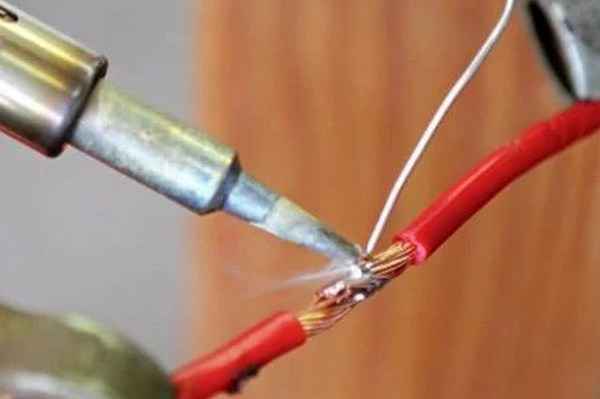

Хоть и появилось на данный момент огромное количество новых приспособлений, предполагающих соединение проводов без пайки, но старенькый хороший паяльничек как и раньше часто выручает.
Время от времени мне приходится слышать, что пайка на данный момент неактуальна, но это личное мировоззрение, ничем суровым не подкрепленное.
При обычном отношении к делу получившийся контакт обладает неплохой механической прочностью и маленьким сопротивлением благодаря тому, что расплавленный припой отлично заполняет все зазоры между соединяемыми проводами.
Главные достоинства пайки
- не нужна дорогостоящее оборудование;
- данное соединение просто поддается ремонту — довольно только отлично прогреть его этим же паяльничком;
- спаянные провода могут выдержать огромные нагрузки — они не раскрутятся, не переломятся и не порвутся даже при значимом механическом усилии.
Нужно увидеть, что пайка проводов может производиться для соединения фактически всех металлов, как 1-го вида, так и разных. Основная хитрость при пайке — достижение одинаковой температуры, как соединяемых поверхностей, так и припоя. Конкретно при соблюдении этого условия мы получим прекрасный итог. Для этого нужно отлично подобрать инструмент, припой и флюс.
Это означает, что толстые скрутки 40-ваттным паяльничком отлично спаять навряд ли получится, в особенности, если в помещении низкая температура воздуха. Очень принципиальна не плохая зачистка проводов. С меди окись убираем механическим методом (соскребая), а вот с алюминием дело обстоит труднее. Обычно пленку с дюралевых проводов убирают уже во время пайки, соскребая ее под слоем расплавленного припоя.
Также можно применить особенный флюс, который разъедает окись при нагреве. Главное удалить после пайки излишние остатки флюса, дабы паяное соединение потом не разрушалось. Для этого можно пользоваться техническим спиртом либо бензином «Калоша».
Место спайки нужно отлично заизолировать. Можно применять для этого изоленту — хлопчатобумажную (более теплостойкую) либо виниловую (владеющую неплохой гидростойкостью). Самую большую плотность можно получить, проложив снутри тканевую изоляцию, а снаружи — винил. Можно заместо изоленты применять защитный пластмассовый колпачок, который смотрится аккуратнее.
Пользуемся клеммами — стремительно и комфортно
Таковой метод, как соединение проводов клеммами, тоже очень хорош — ведь не напрасно им везде пользуются бывалые электрики. При ремонтных работах клеммные колодки отлично выручают, а для подсоединения осветительных устройств являются очень комфортными.
Единственная неувязка — пучки проводов с клеммниками не всегда выходит упрятать.
К примеру, в стандартной распаечной коробке (80 мм) такая гирлянда может и не поместиться.

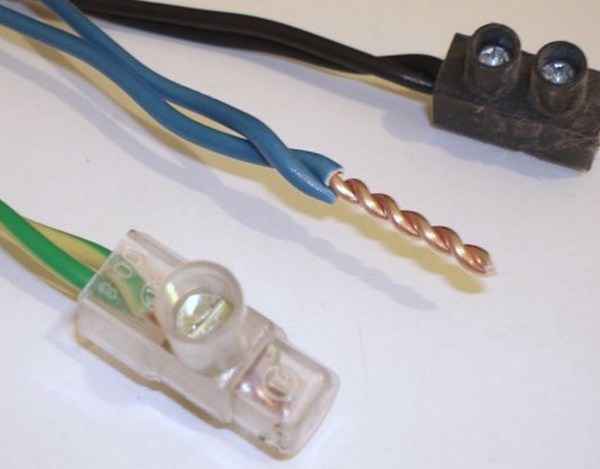

Более распространены клеммные зажимы, имеющие винтообразное соединение. Снутри корпуса из целофана либо другого изоляционного материала находятся втулки с резьбой. Винты, вкручивающиеся в резьбу, придавливают провода, которые вставляются в клеммник. Алюминий для такового соединения не очень подходящ — очень мягенький.
Воспользоваться винтообразными зажимами следует очень аккуратненько — стены латунных контактных втулок просто ломаются. И еще — при сильном затягивании контактного винта можно просто сорвать резьбу либо «слизать» паз для отвертки.
Не считая винтообразных клеммников, еще есть и такие, которые для соединения применяют особые прижимающие пластинки. Зачищенные концы проводов вставляются между этими пластинами и прижимаются. Таковой метод соединения более неопасен и меньше повреждает провода, чем предшествующий. Потому, если есть выбор — клеммник с винтами либо с пластинами — стоит тормознуть на втором варианте.
Клеммники пружинные, самыми пользующимися популярностью из которых являются германские «Wago», содержащие снутри специальную антиокислительную пасту, позиционируются производителями по типу «поставил и забыл».
Если предстоит соединение проводов различного сечения либо выполненных из различных материалов, таковой клеммник всегда поможет. Он выдерживает ток до 32 ампер, что обычно полностью довольно для домашнего электроснабжения. Данные клеммники являются самозажимными, потому ими может воспользоваться даже неопытный мастер.
Видите ли, скрепить между собой отдельные провода можно многими методами. В принципе, фактически они все могут дать положительный результат, если выполнить операции аккуратненько, соблюдая аннотации и технику безопасности. При всем этом браться стоит за то, что отлично выходит.
Соединение электрических проводов самозажимными клеммниками — хороший метод для тех, кто не имеет огромного опыта в электрике, пайка подходит тем, у кого маленькой опыт имеется, а колодками с винтообразными зажимами лучше воспользоваться экспертам.
