Как соединить провода на люстру

До того как приступить конкретно к подключению люстры, нужно обусловиться с проводом и выключателем для подключения. Главным фактором в этом вопросе является тип люстры и количество выводов для подключения.

• Выбор выключателя должен выполняться, исходя из количества режимов работы вашей люстры. Другими словами, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и т.д.. Обычно количество режимов не превосходит 3-х.

Направьте внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В данном случае коммутационная аппаратура размещена в самой люстре и для вас довольно применять одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении либо с одним вероятным режимом работы применяется провод с 3-мя жилами. Для люстры с 2-мя режимами работы аннотация рекомендует использовать четырехжильный провод, и т.д..

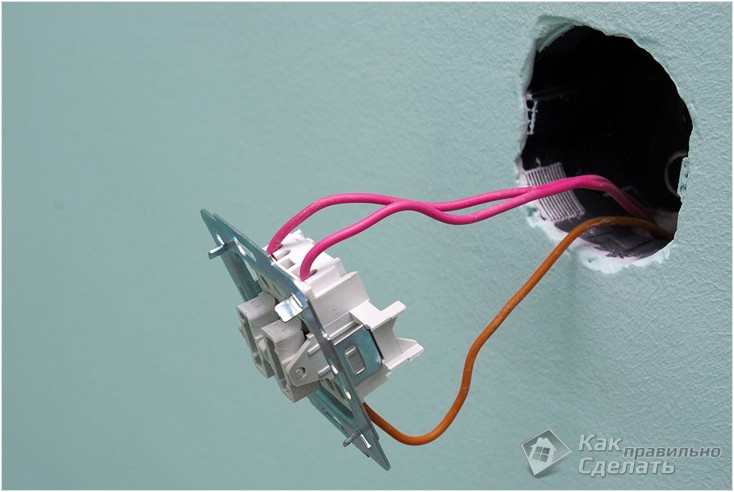

Подключение выключателя люстры

Подключение люстры

Зависимо от вероятных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы разглядим соединение проводов в люстре, исходя из всех вероятных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обыкновенной лампочки. Для этого нам будет нужно одноклавишный выключатель и трехжильный провод.

• Если вы собираетесь все работы делать своими руками, то главное требование — это безопасность. Потому сперва снимаем напряжение со всей электрической сети вашей квартиры либо дома.
• Сейчас нам нужно вскрыть распределительную коробку и найти фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в согласовании с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы просто обусловьте нужные для вас провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — хоть каким другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется пользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя размещен снизу.
• Сейчас подключаем одножильный провод к выводу выключателя и прокладываем его конкретно к люстре. Тут подключаем его к одному из выводов устройства освещения.

Направьте внимание! Для нас принципиально не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления или имеет подобающую цветовую расцветку. Определив заземляющий провод, вы сможете произвести подключение нашего фазного провода к хоть какому из 2-ух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

• Сейчас конкретно в распределительной коробке подключаем нулевой и заземляющий провода. Потом подключаем их к подходящим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют таковой же принцип подключения, как и рядовая люстра с одним режимом свечения. Но время от времени можно повстречать и некоторые отличия, которые мы попытаемся обрисовать ниже.

• Сначала, следует держать в голове, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В данном случае нулевой провод, в согласовании с п.1.1.29 ПУЭ, обозначают эмблемой «N».

Направьте внимание! В люстрах некоторых типов, на дистанционном управлении с диодиками, неплохим признаком неверного подключения может быть малозначительное свечение последних при выключенном освещении. Потому, если вы увидели такое явление, для вас следует поменять местами нулевой и фазный провода на выводах люстры.

• Время от времени может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Тут очень принципиально обусловиться со всеми проводами. Просто в некоторых моделях люстр один из проводов играет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Как правило это знак антенны. Но, как понятно, китайцам наше ПУЭ — не указ, потому этого обозначения может и не быть. В данном случае для вас придется или прибегнуть к услугам специалиста, или пользоваться тестером.
• Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такового варианта. В данном случае подключение осуществляется, как для люстры с 2-мя режимами работы.

Подключение люстры с 2-мя и поболее режимами работы

Под люстрой с 2-мя режимами работы предполагаются осветительные приборы, которые при включении 1-го выключателя зажигают одну часть ламп, а уже при включении другого выключателя загораются все лампы. Обычно такие люстры имеют четыре вывода.

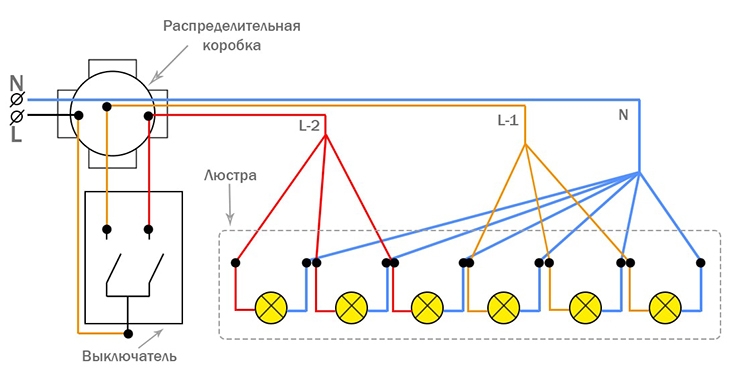

На рисунке приведен пример подключения люстры с 2-мя режимами работы

• Перед тем, как подсоединить люстру с 4 проводами, непременно следует обесточить ваш дом либо квартиру.
• Предстоящая последовательность операций также довольно идентична с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.
• Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
• Но так как для подключения люстры с 2-мя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Потому сейчас используем двужильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
• На люстре нужно обусловиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то выполнить это нетрудно. Если ее нет, то или приглашаем спеца, или, используя тестер, определяем провода.
• Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
• Сейчас подключаем нулевой и защитный провода к подходящим проводам в распределительной коробке и на люстре. После чего наша схема готова к опробованию.
• Люстры с огромным количеством режимов работы подключаются соответственно. Изменяется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

Время от времени может случиться так, что люстра поставляется в разобранном виде, либо вы ее сами разобрали для транспортировки. Сейчас ее нужно собрать, но огромное количество проводов, торчащих в различные стороны, вызывает определенные сомнения в собственных силах.

Выполнить это довольно легко, главное, держать в голове изначальное количество выводов люстры. Хотя тут мы можем также поэкспериментировать.

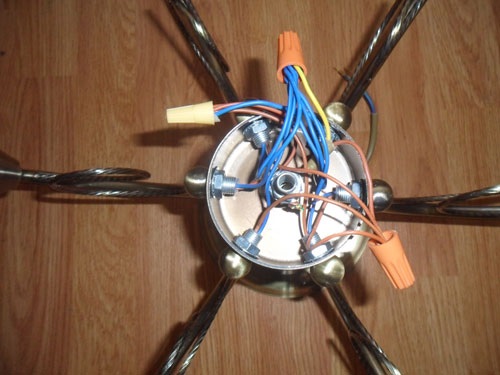

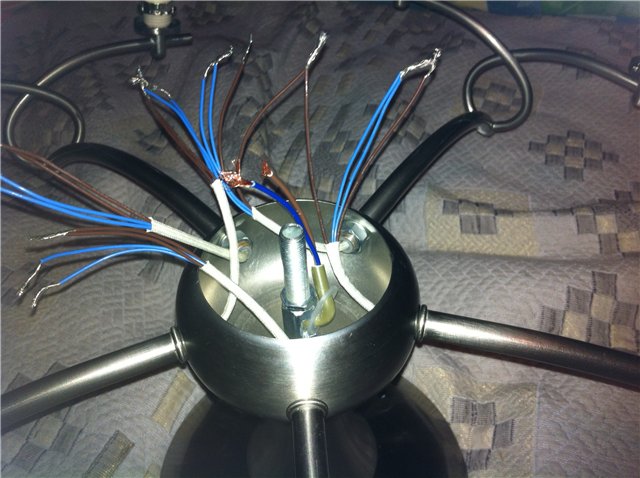

Как собрать осветительные приборы люстры

• Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из осветительных приборов должно идти два провода.
• Сейчас разбираемся, какие провода соединять на люстре, а какие — нет. От каждого осветительного прибора у нас идет два провода. Если у нас люстра с одним режимом работы либо вы желаете ее таковой выполнить, то просто от каждого осветительного прибора один провод подключаем к одному клеммнику, а 2-ой — к другому.
• Если вы желаете собрать люстру на два и поболее режимов работы, то поначалу распределяем осветительные приборы по режимам работы. Потом от каждого осветительного прибора 1-го режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех осветительных приборов собираем на один клеммник. В конечном итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
• Сейчас подключаем нашу люстру к электрической цепи по технологии, описанной чуть повыше, и проверяем работу осветительного устройства.

Вывод

Собрать и подключить люстру с хоть какими режимами работы довольно легко. А бессчетные видео посодействуют для вас разобраться в этом вопросе. Но если ваши зания в электротехнике довольно умеренны, то лучше не искушать судьбу и вызвать спеца. Ведь стоимость вопроса — ваша жизнь.

Как подключить люстру своими руками?

Независимо от того, в квартире, или в личном доме вы живете, вопрос, связанный с подключением люстры, непременно возникнет. Любая комната подразумевает наличие собственного источника освещения, и поэтому принципиально знать, какая схема подключения люстры будет правильной. Новичок, не имеющий способностей в схожей теме, лицезрев огромное количество проводов, пропадает. В действительности же схема подключения новейшей люстры довольно обычная.

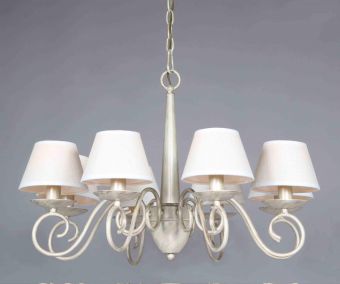

Подробнее о люстре

Выбирая люстру, обращайте внимание на наивысшую мощность, подбирайте лампы так, дабы не превосходить ее. У пятирожковой, трехрожковой люстры есть провода, которые рассчитаны на протекание тока определенной силы. Производитель в аннотации показывает советы по мощности ламп, пристально читайте ее.

нередко состоит из огромного количества стеклянных вставок. При превышении допустимого тока возникает опасность плавления осветительного прибора, появляется риск пожара снутри помещения.
1. Заводские электрические провода, имеющиеся у люстры, при превышении мощности будут перенагреваться, может появиться пожар. Если потолок оклеен полистирольными потолочными плитками, пожароопасность растет.

Желаете прирастить мощность люстры? В таком случае поменяйте ее, также похлопочите о том, дабы осветительный прибор был установлен на 30-50 см от поверхности потолка.

Метод подключения новейшей потолочной люстры

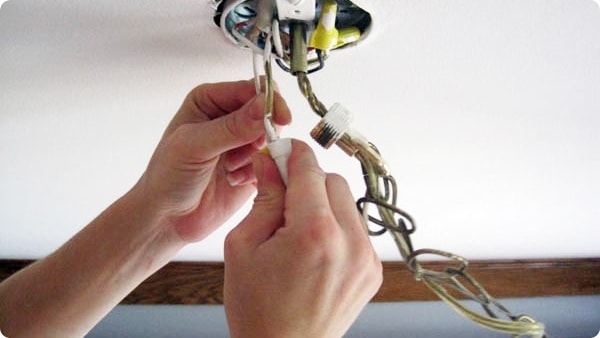

Снимите старенькую люстру Для начала нужно избавиться от старенькой потолочной люстры. Из-за обилия моделей люстр последовательность действий может значительно различаться. В любом случае поначалу обесточиваем квартиру, только позже снимаем старенькый осветительный прибор.

Проверьте провода После отсоединения проводов удостоверьтесь в том, что провода, идущие с потолка, в исправном состоянии. При плохом контакте могут быть подгорания проводов, в таком случае обрежьте оплавленные концы проводов, зачистите их. При маленьком отрезке провода для вас придется поменять проводку, только после чего укреплять новый потолочный осветительный прибор.

Скрепите провода Зачистите провода люстры, скрепите их с потолочными проводами, изолентой замотайте места соединения проводов.

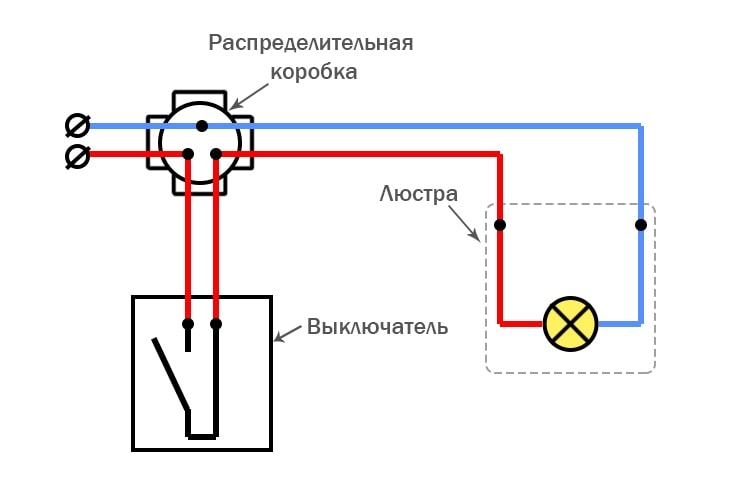

При одноклавишном выключателе

Схожая ситуация не подразумевает сложных схем. Если и на потолке, и на люстре по два провода, необходимо просто попарно их соединить.

При всем этом нулевой провод (на рисунке синего цвета) в распределительной коробке подсоединяется к нулевому проводу осветительного прибора. Фаза (на рисунке красного цвета) подключается к выключателю от источника питания в распределительной коробке, а после от выключателя к фазе люстры.

Дабы соединить провода, обычно применяют особые клеммные зажимы. Также можно скручивать их при помощи пассатижей и изолировать колпачками.

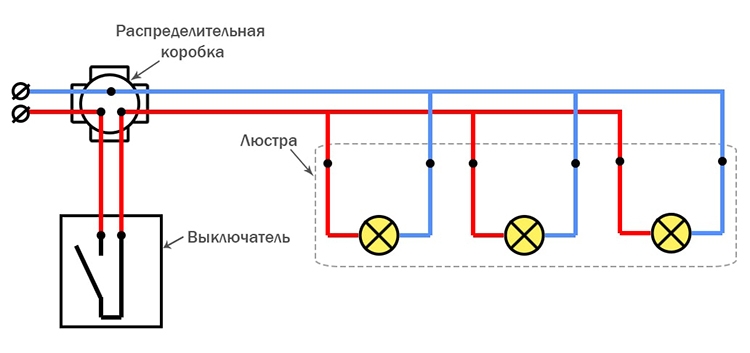

Когда ламп несколько, все нулевые провода соединяют между собой и потом подключают к нулевому проводу сети. Также поступают и с фазовыми проводами: их соединяют и подключают к фазе, выходящей из выключателя.

Провода 1-го цвета скручивают между собой. Потом скрутки соединяют с проводами, идущими к выключателю.

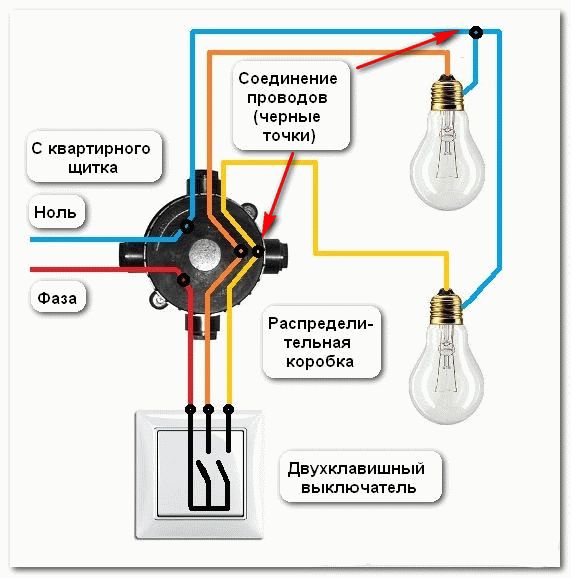

При двухклавишном выключателе

Таковой выключатель применяется при креплении люстры, имеющей несколько рожков.

Дабы найти предназначение каждого из 3-х проводов, нужно проверить их при помощи индикатора напряжения при нажатых кнопках выключателя. Провод, на котором не окажется фазы, нулевой.

Если специального индикатора нет, можно обесточить весь дом и снять крышку выключателя. Тогда вы можете поглядеть, какого цвета провода идут от каждой из кнопок к люстре. При всем этом фаза делится кнопками на две группы, а ноль через них не проходит.

Дабы подключить люстру к двухклавишному выключателю, необходимо заблаговременно поделить провода, идущие от ламп, на две группы. От каждой группы ламп к нулевому проводу подсоединяют по одной скрутке. Оставшиеся скрутки раздельно подключают к двум оставшимся фазовым проводам.

Заключение

Нередко совместно с новым светильником стараются поменять и выключатели, это необязательно. До монтажа новейшей люстры проверьте, подойдет ли выключатель для нее. Если да, полностью можно сберечь и бросить старенькый выключатель.

Процесс замены люстры является ответственным и суровым мероприятием, принципиально верно соединить провода, дабы не допустить недлинного замыкания. Для корректности подключения рекомендуем поначалу нарисовать схему грядущего подключения.

Как соединить провода в люстре

Большая часть людей не пользуются помощью электриков при подсоединении осветительных приборов, люстр, рассчитывая на свои собственные силы. При всем этом, время от времени запамятывают о технике безопасности, которую нужно соблюдать при работе с электричеством и устройствами под напряжением.

• Как соединить провода в люстре
• Как подключить люстру, если у нее три провода
• Как подключить пятирожковую люстру

Для вас пригодится

• электротехнический инструмент.

Прежде всего, нужно кропотливо заизолировать крюк, на который подразумевается повесить люстру. Также проверьте его на крепкость.
Прочитайте аннотацию по применению к осветительному устройству, в ней всегда указывается четкая пошаговая последовательность действий. Если обозначено то, что нужно провести заземление, означает, оно в неотклонимом порядке должно быть подключено.

После того, как будут подготовлены крюк, люстра и заземление, отключите электричество во всей квартире, для этого нужно отключить электроэнергию автоматическим выключателем, который размещен в щитке. Непременно перепроверьте, есть ли напряжения в сети с помощью индикаторной отвертки.

После того, как все будет готово, найдете на вашем потолке три проводка, один из которых «нуль», а два других – фазные. Снимите со всех 3-х проводков изоляционную ленту и разведите их в различные стороны так, дабы они не смогли замкнуть. Следует держать в голове о том, что два фазных проводка выводятся в выключатель, а провод «нуль», остается в монтажной коробке.

Если вы не понимаете, какой провод из них «нуль», а какой фазовый, включите свет в квартире, но выключите свет в комнате. По очереди присоединяйтесь к обнаженным проводкам индикаторной отверткой и смотрите за показателями, если он стоит на месте, означает, провод – «нуль».

По новым правилам провода проводки различаются по цвету, другими словами если провод имеет черную либо коричневую маркировку – фаза, если голубую – «нуль», если желтоватую либо зеленоватую, то это заземление.

После чего, нужно найти те же самые характеристики и в люстре, почти всегда они также имеют цветную маркировку. Если такая отсутствует, то найти фазы и «нуль» до боли просто. Для этого нужно подключать по два проводка, которые спрятаны в декоративную коробку, к электросети. В то время, когда вы подключите проводки к сети, 3-ий ни при каких обстоятельствах нельзя трогать. Если в таком положении зажигается одна половина ламп, поменяйте проводки, один из которых, не вытаскивая, оставьте в розетке. Так меняйте проводки попеременно, пока не поймете, какой провод является нулевым. Следует упомянуть о том, что какой провод повсевременно остается в розетке и есть «нуль».

После того, как все определено, можно устанавливать люстру, (не забудьте опять отключить свет в квартире) подвешивая ее на крюк. Соединить провода в следующем порядке: «нуль» люстры с «нулем» на потолке и, соответственно, фазу с фазой.
Принципиально знать о том, что нереально соединить провода различных металлов, так как они образуют электронную пару, которая при эксплуатации может искрить, тем вывести из строя электроприёмник.

Перед тем, как совсем закрепить люстру на потолке, проверьте выполненную работу. Включите электричество и люстру. Если все работает нормально, то смело приступайте к конечной установке защитно-декоративного колпачка люстры.
