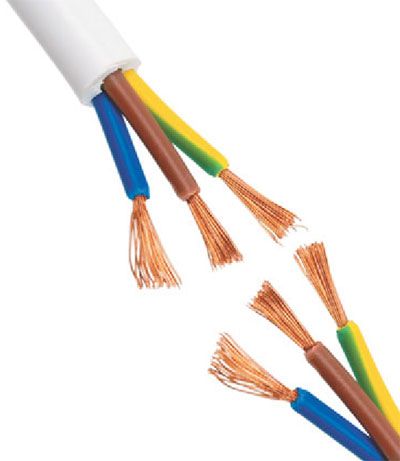

При серьезном либо частичном ремонте проводки непременно встает вопрос о том, как соединить провода между собой. От этого, казалось бы, обычного деяния зависит надежность, долговечность и безопасность электросети. Мельчайшая небрежность может обернуться маленьким замыканием, привести к пожару. Избежать этого поможет правильное выполнение соединений одним из методов, рекомендуемых ПУЭ.

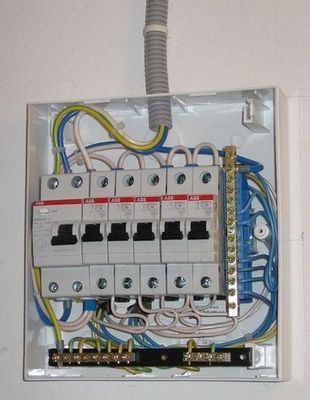

Соединять между собой приходится провода, подходящие к розетке, выключателю, щитку, светильнику. Если нужна ответвить линию, для этого также необходимо подобрать неопасный метод. Как верно его воплотить, разберемся подробнее с различными вариациями.
Методы соединения проводов
Приступая к монтажу электросети, нужно верно держать в голове одно принципиальное правило: соединение проводов и кабелей должно производиться в распределительной коробке. Она может размещаться на стенке либо в стенке. Таковой подход обеспечивает доступность контакта, возможность его резвого ремонта либо восстановления. Если пренебречь этим правилом, то добраться до него будет трудно, придется снимать отделку.

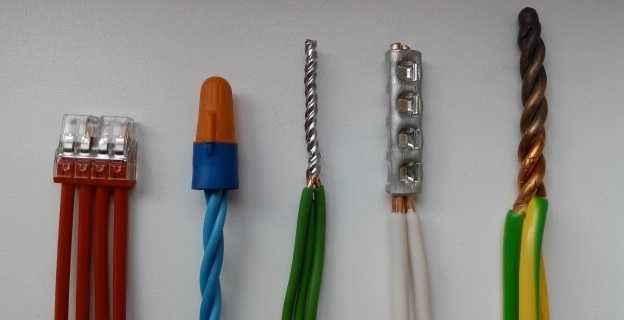

Дабы разобраться с тем, как верно соединить провода собой, вспомним, какие есть методы:
- скрутка с последующей сваркой либо пайкой;
- клеммные колодки;
- пружинные клеммы WAGO;
- болтовое соединение.
Если нужен контакт жил различного сечения, материала (медь и алюминий) соединение таких проводов разрешено исключительно в распределительной коробке одним из перечисленных методов. Задачей электрика является получить надежный, высококачественный контакт. При всем этом ему проходится соединять различные виды соединительных проводов. Какой из методов избрать, каждый решает сам, исходя из собственных предпочтений и способностей. Не считая того, нужно учесть материал жил, их количество, сечение, месторасположения (улица, помещение, сокрытая либо открытая прокладка).
Примеры соединения проводов

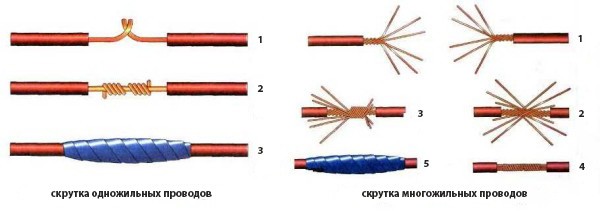

Скрутка проводов
Популярность скрутки осознать нетрудно, ведь для ее выполнения пригодятся только пассатижи и изолента. Если все изготовлено верно, контакт прослужит много лет. Но ПУЭ не советует этот метод для длительных соединений. Опыт его использования показал, что мельчайшие погрешности приводят к плачевным результатам. Электрики делают скрутку, используя ее как 1-ый шаг соединения либо временный вариант.
Еще совершенно не так давно проводку в домах делали из алюминия. Сейчас электрики отдают предпочтение меди. Это обосновано тем, что достигнуть надежного контакта дюралевых жил очень трудно. К тому же этот металл стремительно ломается, поддается коррозии. Потому на замену алюминию пришли медные провода. Как соединить их между собой с помощью скрутки:
- зачистить изоляцию на концах длиной более 5 см;
- скрутить обнаженные концы, накручивая их друг на друга;
- кропотливо изолируют жилы изолентой либо особыми колпачками.

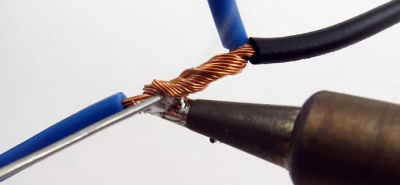

Для надежного соединения проводов рекомендуется их пропаять стандартным олово-свинцовым припоем, канифолью либо другим флюсом.
Многожильные провода нередко соединяют скруткой. Соединение выходит надежным, но плохо переносит усилие на разрыв. Перед электриками нередко появляется вопрос, как соединить между собой жесткие многожильные провода. Совладать с этим поможет бандаж:
- зачищенные концы накладываются друг на друга параллельно;
- фиксируют их более мягеньким проводом, плотно обхватывая им соединенные поверхности;
- кропотливо изолируют.
Перед соединением скручиваемые части очищают от оксидной пленки ножиком либо наждачкой.

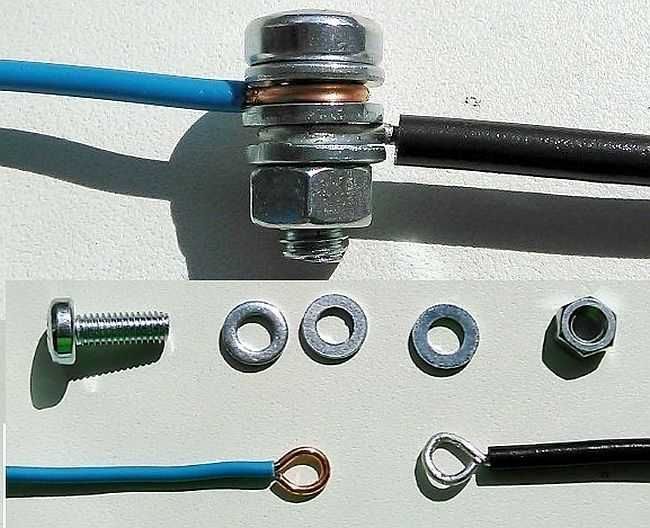

Болтовое соединение
Если нужна соединить провода медные и дюралевые алюминевые необходимо за ранее очистить от окислившегося слоя. Потом жилы соединяют болтовым соединением. Соединение дюралевого провода с течением времени слабеет, начинает нагреваться. Будет нужно временами его подтягивать. К главным преимуществам болтового соединения относят:
- подходят болты любого поперечника с надлежащими им гайками и шайбами;
- осуществляется стремительно, просто;
- прослужит длительно.

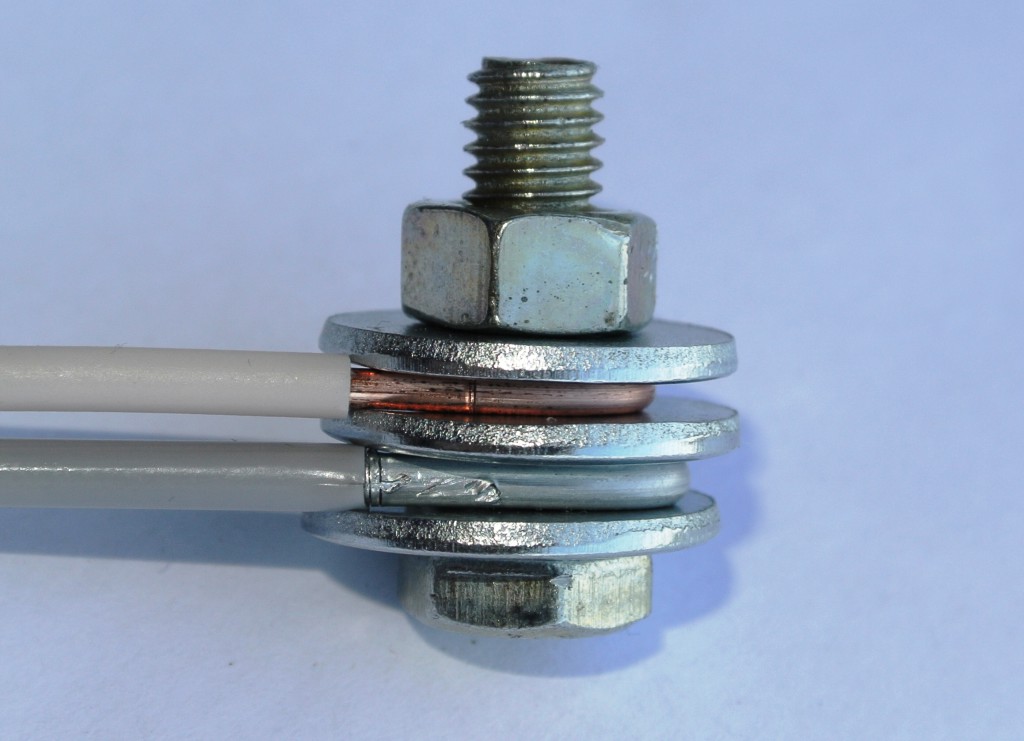

Для соединения медного и дюралевого проводов с них поначалу снимают часть изоляции. Для гарантии рекомендуется зачистить окислившийся слой металла. Из приготовленной части сформировывают петлю, поперечник которой должен соответствовать размеру болта. Выбирая его, следует учесть размеры распределительной коробки, дабы поместить в ней готовый контакт. Порядок расположения металлов непринципиален: дюралевый и медный либо напротив. Последовательность выполнения:
- надевают на болт шайбу;
- сверху располагают дюралевый проводник, накрывают его шайбой;
- потом надевают медную жилу, шайбу;
- завершают конструкцию гайкой.
Крепление поначалу стягивают руками, потом пассатижами. Этот вид подойдет как для контакта алюминия с медными жилами, так и при работе с проводниками различных сечений.

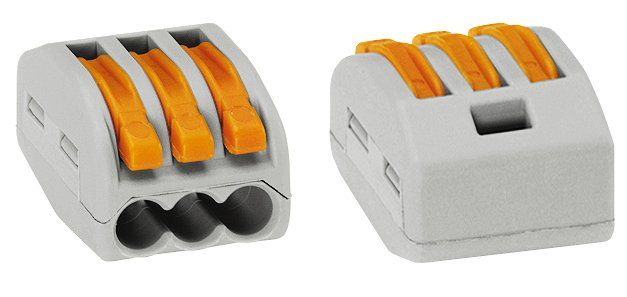

Самозажимные клеммы
Не так давно появившись на рынке, зажимы для надежного и долговременного контакта сходу отыскали собственных почитателей. Известным представителем это группы именуют клеммы Wago. Их отличие от обыденных клемм заключается в наличии специального механизма. Он позволяет аккуратненько зафиксировать жилы, исключает их повреждение.
Принципиально знать, что клеммы Wago бывают разовыми (позволяют один раз зафиксировать провода) и многоразовыми.
Воспользоваться самозажимной клеммой до боли просто. Поначалу необходимо зачистить изоляцию, потом поднять рычаг клипсы, воткнуть в отверстие проводник, опустить рычаг. Если зажим без рычагов, то он защелкивается. У такового контакта масса преимуществ:
- позволяет соединять воединыжды медь и алюминий;
- можно соединить более 2-х проводов;
- не повреждает узкую жилу;
- разъемы владеют высочайшей надежностью.
Выполнение такового контакта не просит много времени, конструкция выходит малогабаритной. К тому же в клеммнике есть отверстие для индикаторной розетки, позволяющее держать под контролем целостность сети. Недочетом Wago именуют только его довольно высшую цена.

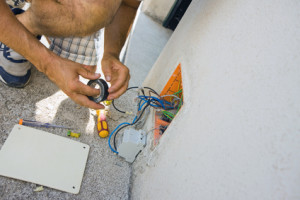

Соединение проводов в распределительной коробке
Дабы соединить провода в распределительной коробке, применяют клеммы, скрутку с последующей пайкой либо сваркой, колпачки. Болты и «орех» требуют определенного места для реализации, потому ими пользуются изредка. Если нужна соединение проводов с различными поперечниками в распределительной коробке, можно пользоваться Wago. Более дешевенький вариант – клеммная колодка.
Разглядим поэтапно процесс подключения. Сперва нужно приготовить инструменты и оборудование: кабели подходящего поперечника, плоскогубцы, отвертку плоскую, кусачки, зажимные элементы.
На втором шаге размечают места расположения коробок, пути прохождения электролиний. Такая подготовка поможет точно подсчитать потребность в материалах для монтажа. Коробка для проводов может быть затратной (крепится на стенку), интегрированной (закладывается в заблаговременно приготовленное отверстие). Кабель может перейти по поверхности стенки либо закладывается в штробу. Его заводят в коробку приблизительно на 10 см. Снимают с него часть изоляции: длины должно хватить для высококачественного соединения. Если выбраны клеммники для соединения проводов распределительной коробке, обычно довольно 2-3 см.
При сложных переплетениях нескольких проводов, рекомендуется их маркировать. Тогда через время не возникнет сложностей с поиском подходящей жилы.
Соединяя двужильный провод, следует учесть, что одна его жила ‑ ноль, 2-ая – фаза. При подключении одноклавишного выключателя ноль соединяют с проводом, который впрямую идет к светильнику, а фаза будет подаваться через выключатель. Различием подключения 2-х клавишного выключателя будет то, что к люстре пойдут два провода, а ноль будет общим. Любые непонятные моменты лучше узнать до начала работ, обратившись к проф электрику.
Оканчивающий шаг монтажа – проверка работоспособности схемы. После подачи электроэнергии, включают выключатель либо подключают к розетке устройство. Если все работает, означает, подключение прошло удачно.
Как соединить провода под напряжением
Контактное соединение проводов часто производят даже в этом случае, если с них не снято напряжение. Процедура довольно ординарна, но о технике безопасности забывать не стоит. Как подсоединить провод стремительно и накрепко? Дабы не стукнуло током, присоединение жил проводов и кабелей к зажимам следует делать в резиновых перчатках, отверткой с неплохой изолирующей ручкой. Проще всего сделать контакт с помощью пластмассового клеммника: в разъемы аккуратненько вставляют кабели, плотно затягивают. Так можно соединять жилы не только лишь, идущие к розетке, но и кабели в щитке.
Большая часть работ на высоковольтных проводах, расположенных на улице, ведут с отключением электроэнергии. Дополнительно при всем этом делают видимый разрыв токоведущих цепей, устанавливают переносное заземление. Но вероятна ситуация, когда нельзя отключать принципиальных потребителей. Условием неопасного окончания работ является серьезное соблюдение правил:
- не делать в дождливый денек;
- работать в спецодежде с термозащитой;
- все приборы после счетчика должны быть отключены.
Совет: не стоит рисковать жизнью, пытаясь сберечь на услугах электрика, лучше обратиться к экспертам.
Соединение медных и дюралевых проводов
Наверное каждый слышал о том, что медные и дюралевые провода соединять не рекомендуется. Но, не глядя на эту особенность, очень нередко появляется необходимость соединения проводников с медными и дюралевыми жилами. Когда появляется такая необходимость? Приведем несколько примеров.
Когда появляется необходимость соединения медных и дюралевых проводов?
При повреждении проводки квартиры появилась необходимость замены одной из ее линий. Проводка выполнена из алюминия, а провод для новейшей полосы, который есть в наличии, медный. В этом случае появляется необходимость соединения дюралевого и медного проводников. Либо же такая ситуация. Одна из линий проводки обесточена. При осмотре распределительной коробки было найдено нарушение контактного соединения проводников. Линия, которая идет от распределительного щитка квартиры, выполнена медным проводом, а обесточенная линия, которая подключена в данной распределительной коробке дюралевая. Вначале проводники были соединены скруткой, что категорически воспрещается. Некоторое время данные скрутки не давали о для себя знать, но с течением времени контактное соединение нарушалось, что приводило к его сильному нагреву и в итоге нарушению контактного соединения. При наличии достаточной для соединения длины проводников ремонт сводится к удалению покоробленных концов проводников и предстоящему их соединению. Соединение скруткой проводников из различного металла спустя некоторое время приведет к вышеперечисленной дилемме. Как тогда поступить в таком случае?
Разглядим другой метод соединения медного и дюралевого проводников с помощью клеммников.
Сейчас существует несколько типов клеммников, с помощью которых можно соединить несколько проводников. Может быть произвести соединение при помощи обыкновенной клеммной колодки с соединением под винт. Соединение дюралевого и медного провода в клеммной колодке Одни из более фаворитных соединительных устройств – клеммы Wago. Основное их преимущество – безвинтовой метод соединения. Более пользующиеся популярностью серии клемм, применяемых при монтаже проводки, в том числе и для соединения медных и дюралевых проводов – 222, 773, 2273. Соединение дюралевого и медного провода клеммой Wago Соединение дюралевого и медного провода клеммой Wago 2273 Нарушение электроснабжения квартиры либо ее части доставляет огромное количество неудобств, потому ремонт проводки должен быть произведен безотложно. А что делать, если на этот момент нет в наличии клеммника и нет способности его приобрести? Другой метод соединения проводников – внедрение болтового соединения. Для этого нужно взять несколько болтов, гаек, шайб и гроверов для предотвращения ослабевания приобретенного контактного соединения с течением времени.
Соединение дюралевого и медного провода «под болт»
Соединение дюралевого и медного провода «под болт» В этом случае, другими словами по мере надобности соединения медного и дюралевого проводников, нужно между соединяемыми проводниками поставить шайбу, которая будет препятствовать их конкретному прикосновению. Приобретенные контактные соединения изолируются несколькими слоями изоляционной ленты. Может быть также соединение медных и дюралевых проводников с помощью алюмомедных наконечников, гильз и шайб. Данный метод применяется в большей степени для соединения кабельных жил огромного сечения. К примеру, по мере надобности присоединения медного кабеля к дюралевой шине распределительного щитка в подъезде можно применять алюмомедный наконечник либо же обыденный медный наконечник, присоединенный к шине через алюмомендую шайбу.
Соединение дюралевого и медного провода
Соединение дюралевого и медного провода Для соединения самонесущих проводов СИП сделанных из дюралевого сплава и медных проводников предусмотрены особые прокалывающие зажимы, не требующие зачистки магистрального провода в месте ответвления. Соединение СИП и медного проводника
Полиуретан – синтетический полимер, владеющий уникальными физико-механическими качествами. Полиуретан обширно применяется фактически во всех областях промышленных производств. В том числе и при производстве кабеля. Разглядим главные характеристики этого уникального материала.

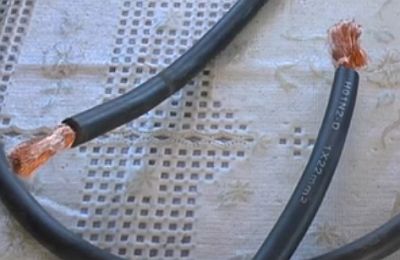

Соединение, подключение и удлинение сварочного кабеля
Довольно нередко у сварщиков появляется неувязка соединения кабелей. Данный вопрос может появиться по нескольким причинам: провод, которым укомплектован сварочный аппарат, обладает недостаточной длиной, во время работ произошел обрыв либо повреждение шнура. Таким макаром, исполнителям принципиально знать, как верно соединить сварочные кабели и удлинить их.
Как соединить между собой
Следует держать в голове, что от надежности контактных соединений проводников зависит безопасность исполнителя и качество выполняемых работ. К соединениям предъявляются высочайшие технические требования. Но прежде всего они должны владеть устойчивостью к ударам, разрывам и другим механическим воздействиям. Потому очень принципиально знать, как как соединить два сварочных кабеля между собой.
Выделяют следующие, более пользующиеся популярностью методы соединения сварочных кабелей, любой из которых обладает своими плюсами и недочетами.
Разглядим соединение сварочных кабелей более тщательно.

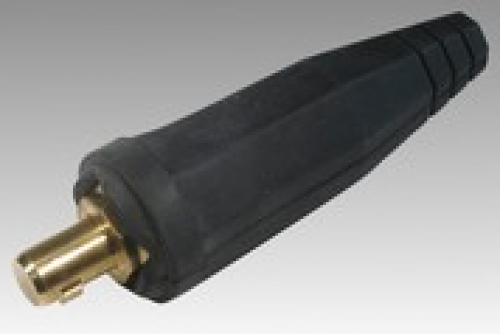

1. Более обычным методом является использование дополнительных принадлежностей – сварочные разъемы для соединения кабелей. Они делают работу обычной, резвой и комфортной. Не считая этого, внедрение разъемов положительно сказывается на мобильности оборудования.
На рынке представлено огромное обилие данных аксессуаров, отличающих между собой техническими чертами. Соединение сварочных кабелей: “папа-мама” – является систематизацией, основанной на различиях конструкции разъемов. О том, как верно выбирать разъемные соединения сварочных кабелей, и на что следует уделять свое внимание Вы сможете выяснить тут.
2. Соединение “скруткой” является первым и самым старенькым методом, характеризуется довольно обычным выполнением, качеством и надежностью.
Главные недочеты: данный способ запрещен группой нормативных документов ПУЭ (“Правила устройства электроустановок”); является промежным шагом перед выполнением сварки либо пайки.
Видео
Запрещенность способа ПУЭ не мешает самодельщикам его удачно использовать, как показано в ролике ниже.

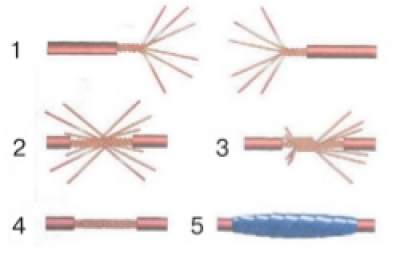

“Скрутка” может производиться несколькими методами, которые представлены дальше на картинах. Независимо от избранного метода следует произвести удаление изоляции жил более, чем на 3-4 см. Потом участки жил нужно обработать ацетоном либо уайт-спиритом, зачистить наждачкой и можно приступать к скручиванию.
[ads-pc-2][ads-mob-2]
Есть также методы соединить сварочные кабели при наличии определенного набора оснащения и дополнительных аксессуаров.
3. Пайка – метод соединения кабелей средством покрытия нагретых концов жил расплавленным припоем, который затвердевает и обеспечивает крепкость и высшую электропроводность соединения. Данный метод применяется для маленьких по сечению проводников.
Плюсы: не просит особенных способностей и спец оборудования по сопоставлению со сваркой.
Но, стоит выделить и недочеты: огромное количество предварительных операций, поэтому, высочайшая трудозатратность.
Перед пайкой проводники очищают от изоляции и оксидной пленки, потом они лудятся, скручиваются и дожимаются пассатижами. Во избежания окисления зачищенной поверхности на обработанные места следует нанести флюсы.
Пайка медных жил маленьких размеров осуществляется при помощи трубок припоя, заполненных канифолью, либо веществом канифоли и спирта. Эти смеси наносят на место соединения перед пайкой.
Потом можно начинать процесс пайки: место соединения разогревают паяльничком либо горелкой. Канифоль либо флюс начинает кипеть, на нажимало паяльничка берут незначительно припоя, заносят в зону пайки средством прижатия нажимала к проводникам. Припой разливается и заполняет промежутки между проводами, тем обеспечивая соединение. Если применяется горелка, то припой заносят в факел.
После окончания процесса пайки и остывания рабочего места, остатки флюса необходимо смыть, просушить соединение, покрыть особым лаком, изолировать лентой либо термоусадочной трубкой.

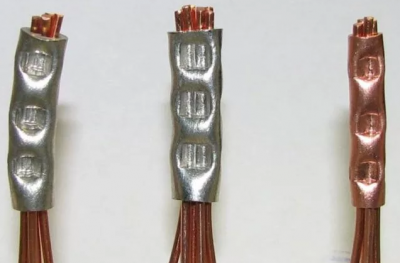

4. Опрессовка – процесс соединения проводов при помощи медных либо дюралевых гильз. Подбирать гильзу нужно зависимо от размера “скрутки” и от материала кабеля (медь либо алюминий).
Провода нужно очистить от до железного блеска, соединить в пучки/скрутить, а потом надеть на них гильзу и зажать особыми клещами. При всем этом стены гильзы вдавливаются в жилы проводника и появляется надежный электрический контакт.
Плюсы: высочайшая надежность; к исполнителю не предъявляются высочайшие требования относительно его квалификации; независимость от наличия электричества.
Недочеты: жесткое гильзование приводит к разрыву провода около гильзы; нужно иметь припас гильз разных типоразмеров; если соединение имеет размер больше, чем поперечник шнура, то кабель будет задевать окружающие предметы.

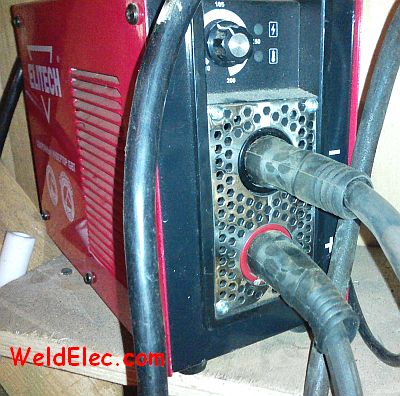

Как подключить к инвертору
Вопрос о том, как верно подключить кабели к сварочному инвертору, появляется при принятии решения о полярности при сварке неизменным током: ровная либо оборотная.
Символ “плюс” подключается к электрододержателю, “минус” – к массе – сварка осуществляется на оборотной полярности. В этом случае ток движется от электрода к свариваемому изделию, металл греется посильнее электрода.
Символ “минус” подключается к электроду, “плюс” – к массе, поэтому, полярность ровная. Ток идет от заготовки к электроду, создается более сильный нагрев электрода.
Какую полярность следует применять находится в зависимости от нескольких причин: тип металла; толщина заготовки; тип электрода.
Более подробная информация о том, как подключить кабели к сварочному инвертору зависимо от избранной полярности, представлена в соответственной статье.
Также следует направить повышенное внимание на главные правила соединения сварочных кабелей с оборудованием инверторного типа. Данные аспекты станут гарантией для неопасного и комфортабельного проведения рабочего процесса.
Ознакомление с данной информацией поможет выяснить, как подключить сварочные кабели к определенному типу оборудования.
[ads-pc-3][ads-mob-3]
Как зажать в держаке
Способ фиксации сварочного кабеля находится в зависимости от типа электрододержателя: самодельный либо покупной (произведенный компаниями соответственного профиля).
Типы самодельных держаков и методы их сборки, их главные плюсы и недочеты рассмотрены в статье “Держатель электродов для сварочного аппарата“. В данной статье также представлен способ правильного и надежного подсоединения кабеля к электрододержателю.
Также следует направить внимание на советы мастера, которые посодействуют без помощи других сделать проф грамотный держатель. Для наглядности представлено видео сборки держака.
Дабы осознать, как подсоединить сварочные кабели к полученному держателю, советуем ознакомиться с представленным дальше видео. Исполнитель может наглядно ознакомиться с тем, что кабель совместно с железной прокладкой (пластинкой) вставляется в соответственное отверстие и накрепко фиксируется ключом средством затягивания винтов.
Как удлинить кабель на инверторе

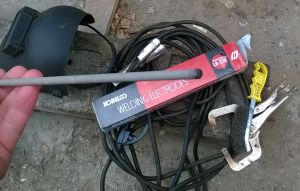

Обычно инвертор укомплектован проводом длиной менее 2-ух метров. С таким кабелем работать довольно проблематично, неловко. Потому у исполнителей нередко появляется вопрос: как удлинить кабель на сварочном аппарате?
Ранее мы рассматривали, что соединение сварочных кабелей следует создавать несколькими методами, любой из которых применяется зависимо от способностей исполнителя, от наличия либо отсутствия спец оборудования и дополнительных принадлежностей.
Совет! Почти всегда обладатель сварочника производит соединение сварочных кабелей для держателя и массы в один более длиннющий провод и применяет его для подключения к массе. А для электрододержателя сварщик покупает часть кабеля нужной длины.
Принципиально знать, как нарастить сварочный кабель. Соединение сварочных кабелей при наращивании может производиться следующими способами: сварка; пайка; опрессовка.
Стоит также отметить мировоззрение некоторых экспертов, которые выступают против удлинения проводников. Очень длинноватые кабели могут негативно воздействовать на работоспособность аппарата. Не считая этого, чем длиннее провод, тем больше утраты тока, что может плохо сказаться на качестве сваривания.
Как подобрать сварочный кабель
Оборудование любого типа прослужит собственному владельцу длительно, если провод подобран верно. При выборе проводника нужно уделять свое внимание на следующие моменты:
- кабель должен соответствовать предъявляемым к нему техническим требованиям: стойкость к ударам, разрывам, извивам, брутальным хим средам, перепадам температур, уф-излучению, плесневым образованиям;
- шнур должен выдерживать наивысшую величину тока, которую выдает имеющийся у сварщика агрегат.
Более подробная информация представлена в статьях о кабелях КГ, КОГ, также в публикации о проводниках для инвертора.
Как выяснить сечение
Главные технические свойства проводников: сечение, поперечник и другие принципиальные характеристики – указаны в каталогах либо соответственных описаниях. Но, если у исполнителя нет способности ознакомиться с этими данными, а на вопрос как найти сечение сварочного кабеля необходимо ответить, то следует уяснить некоторые советы.
Существует несколько методов для определения сечения проводника. Они все сводятся к тому, что для начала необходимо вычислить поперечник жилы. Выполнить это можно при помощи микрометра либо штангенциркуля. Но, более обычным методом, который не просит особых принадлежностей, является использование следующего способа.
Исполнителю пригодится очистить токопроводящую жилу от изоляции. Потом необходимо намотать жилу на предмет цилиндрической формы (отвертка) и линейкой измерить общую длину витков, количество которых для точности подсчетов должно превосходить 10. В заключении: общую длину в мм. нужно поделить на количество витков. Приобретенное значение и будет составлять поперечник провода, по которому можно будет отыскать величину сечения.
С полной информацией о сечениях кабелей разных марок исполнитель может ознакомиться в статьях, посвященных этой теме:
