Соединение кабеля между собой нужна, когда делается удлинение полосы либо в случае повреждения. Есть несколько методов подсоединения 2-ух кабелей, но не все дают возможность избежать утрат. Верно подсоединять через соединитель для кабеля, другими словами переходник. В критических случаях можно временно возобновить контакт скручиванием.
Когда необходимо соединять провод
Есть три распространенных ситуации, когда нужно соединение коаксиального кабеля.
- Полный обрыв либо частичное повреждение кабельной антенной полосы. По проводу передается эфирный сигнал, который очень чувствителен и может затухать от мельчайших причин. Потому, если видите какое-то сильно уязвимое место на полосы, где провод уже еле держится, лучше выполнить обрезание и объединиться по новейшей.
Можно ли подсоединить без утраты сигнала
Наличие места крепления на любом чувствительном проводнике делает утраты. Но, зависимо от метода соединения, утраты будут или неприметны, или ощущаться даже невооруженным глазом при показе каналов.
Если необходимо соединить антенный кабель без утраты сигнала, единственным правильным способом будет установка 2-ух F-разъемов на концы и стыкование резьбовым переходником. Это самый надежный метод, к тому же всегда можно назад разъединиться по мере надобности.
Если гласить про скрутку, то это худший метод, дабы соединить телевизионный кабель между собой. Высококачественной кандидатурой выступает пайка, которая также нивелирует утраты телевизионного сигнала после соединения.
Как можно соединить: рабочие методы

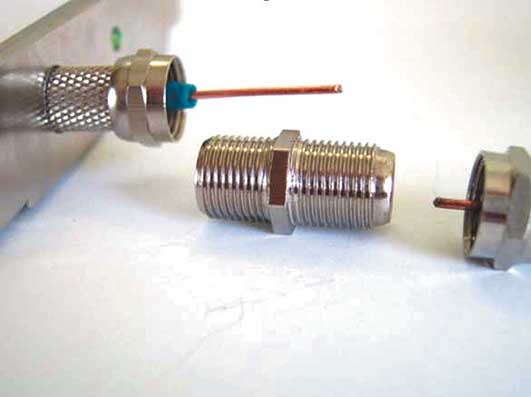

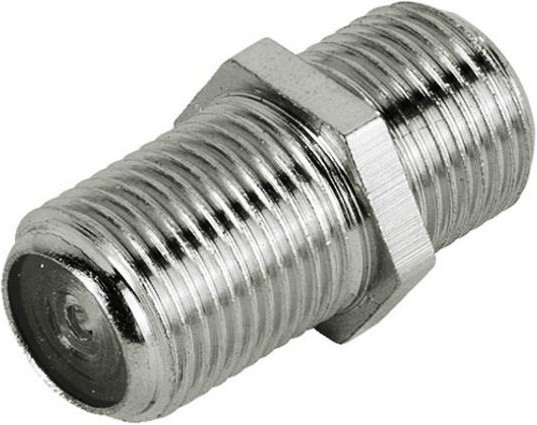

- Переходник для соединения 2-ух разъемов F-типа между собой (муфта соединительная). В простонародье именуется бочонком. Экран соединяется через общую железную часть переходника. А снутри есть паз для соединения кабельной жилы. Это наилучший метод, соединить либо нарастить ТВ-кабель.
Как верно выполнить соединение

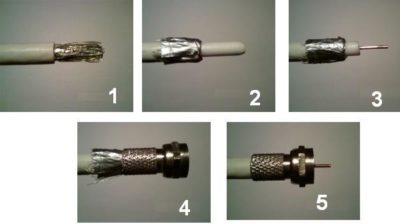

Перед тем как соединить ТВ-кабель без появления утрат антенного сигнала нужно смонтировать на два соединяемых конца разъемы F-типа. Действие достаточно обычное, управится даже новичков. Для работы нужен острый ножик, сам разъем и плоскогубцы.
- Сначала удаляется кабельная оболочка с краю на 1 см.
Когда кабель под F-разъем разделан, делается установка. Деталь начните руками накручивать на провод. Если установка осуществляется с трудом, помогите плоскогубцами. Но зажимать сильно не надо, это может привести к поломке корпуса разъема. Современные детали делаются из узкого металла отвратительного свойства.
Так же смонтируйте антенный разъем на конец второго телекабеля.
После, закончите соединение, накрутив разъемы на бочку.
Если необходимо соединить три кабеля, то применяется не двойная, а тройная муфта. Механизм работы аналогичный, только обрабатываются три провода.
Соединение пайкой
Можно пойти самым легким методом и спаять без особенных заморочек. Просто обнажите проводящие части провода (экранирующий слой и медный сердечник). Дальше спаяйте жилу, перемотайте изолентой. Позже это сделайте с оплеткой, закройте изоляционной лентой. Вариант рабочий, но непрофессиональный.

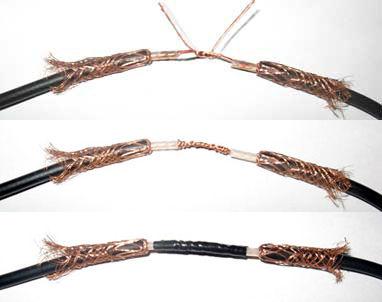

Пайку можно выполнить намного аккуратнее, соблюдая наибольшее качество стыковки. Поначалу предоставлена текстовая аннотация, а после размещена пошаговая галеря картинок.
- Сделайте продольный надрез оболочки на длину 50-60 мм.
- Отогните оболочку вкупе со всем экранирующим слоем вспять.
- Отрежьте около 20 мм внутренней изоляции с жилой. Укорачивание делается для того, дабы после стыковки жилы для соединения экрана был припас.
- Расположите кабели так, дабы сторонами наружных надрезов они смотрели друг на друга. С внутренних сторон наполовину обнажите жилу, сделав поперечный надрез на 20 мм.
- Отогните изоляцию от жилы побольше, дабы было комфортно работать далее.
- Спаяйте жилы между собой по все доступной длине.
- Выровняйте жилу, дабы она стала вровень с остальным проводом. Половинки изоляции должны состыковаться. Если останутся излишние части сверху, обрежьте ножом.
Скрутка
Соединение нельзя использовать для разнородных материалов, к примеру, меди со сталью, либо алюминия с медью. В дальнейшем это приведет к окислению и как следствие нарушению контакта.
Разработка работы очень ординарна:
- сделайте зачистку;
- скрутите жилы, отменно обмотайте изолентой в несколько слоев;
- скрутите экраны, сверху также перемотайте изоляцией.
Можно выполнить по такому же методу, как и пайка (см, выше).
Соединение через разветвитель
Скручивать между собой три либо более кабелей не самый наилучшее решение. Если необходимо глядеть больше 1-го ТВ-приемника от одной эфирной DVB-T2 антенны, следует подсоединяться через сплиттер.
Для подключения воспользуйтесь аннотацией выше про внедрение муфты (переходника). На разветвителе применяется резьба аналогичного поперечника, потому принцип соединения не отличается.

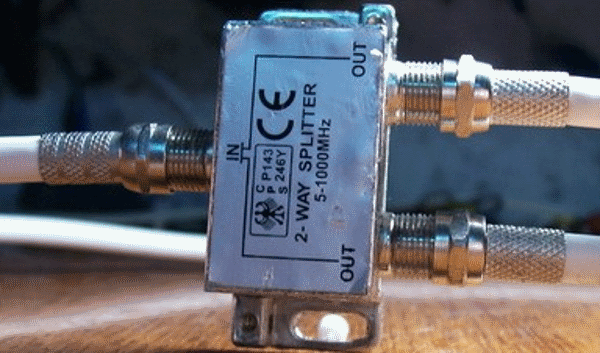

Единственное, необходимо соблюдать соответствие гнезд. Вход «краба» подписывается IN, ANT IN. Это вход для подключения кабеля, который ведет от антенны. Каждый выход подписывается OUT с указанием числа. Последних может быть до 8 штук на одном устройстве. Количество находится в зависимости от разветвителя.
Если антенна активная, то нужен и делитель таковой же. Нужна возможность прохода питания от наружного блока либо приставки через разветвитель. Обычно на делителе есть обозначение «Power Pass».
От обычной скрутки до сварки – рассказываю, какой метод соединения проводников лучше избрать
Как конкретно соединять токопроводящие жилы во время ремонта, подключения новых электроточек – каждый выбирает сам. Кто-то смотрит за техническим прогрессом, и применяют новые методы соединения кабелей, кто-то доверяет дедовским методам, где скрутка и голубая изолента – это наше всё.
Сейчас мы разберём самые пользующиеся популярностью методы соединения проводов, узнаем, какие из них более действенные и неопасные, а какие лучше вообщем не применять.
Скрутка

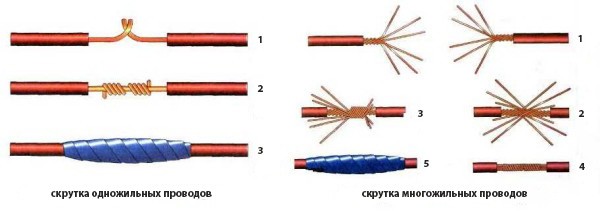

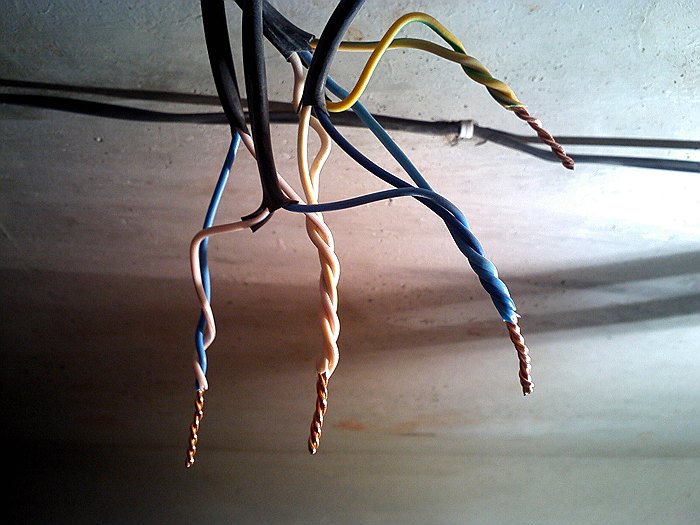

Начнём с самого обычного метода соединения проводников – скрутки. Этим методом когда-то воспользовались все электрики, ну и на данный момент многие продолжают воспользоваться им, в особенности на периферии. Ну а домашние мастера считают скрутку чуть не единственным методом соединения проводников.
Скрутка – это не очень надёжный метод соединения проводки, зато самый пользующийся популярностью и простой. Такая фиксация может быть как надёжной, так и непредсказуемой, всё находится в зависимости от правильного выполнения, усилия, материалов и многих причин. Если скрутка ослабеет, в этом месте проводники начнут нагреваться прямо до возгорания.
- скорость выполнения;
- отсутствие дополнительных трат;
- простота выполнения.
- возникновения окислов при соединении таким макаром меди и алюминия;
- ухудшение контактов;
- риск возгорания.
Болтовое соединение
Такая ступень развития электрика в критериях недочета расходным материалов — болтовое соединение. Для сотворения такового соединения, разумеется, нужен болт, гайка и три шайбы. Метод увлекателен хотя бы тем, что позволяет соединять медные проводники с дюралевыми, ведь провода между собой не соприкасаются впрямую.
Контактные поверхности создаются за счёт шайб – жилы зажимаются между ними и фиксируются гайкой.
Так как прямого контакта между проводниками нет, ток проходит через болт и шайбы и под нагрузкой они могут греться. Потому болтовое соединение не является надёжным, хотя, у многих они десятилетиями стоят и всё отлично работает, везёт, наверняка, либо просто инспектируют временами.
Клеммные колодки и Wago
Вот это уже верный способ соединение проводников, хотя и устаревший на сегодня. Обыкновенные клеммные колодки – это обычный корпус из диэлектрика и железные контакты с болтовыми, обычно, фиксаторами.
Недочеты применения клеммных колодок – это вероятное ослабление контактов с течением времени, и нежелательность соединения меди и алюминия.

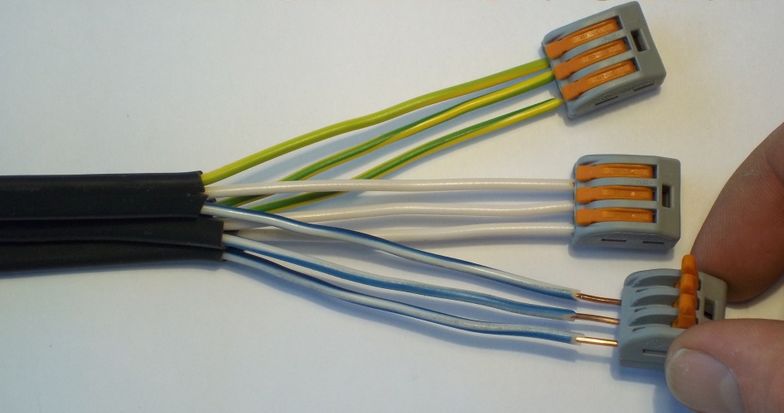

Клеммники Wago – это более современные клеммные зажимы. Могут быть многоразовыми либо разовыми. Электрики на счёт этих колодок расползаются во мировоззрении – некоторые считают Wago наилучшими соединителями, а кто-то утверждает, что они ненадёжные.
Правда, как обычно, кое-где в центре – если не давать на проводники нагрузку выше, чем они рассчитаны, ничего с Wago не случится, если дать завышенную нагрузку – то они пылают.
Изолирующие зажимы СИЗ

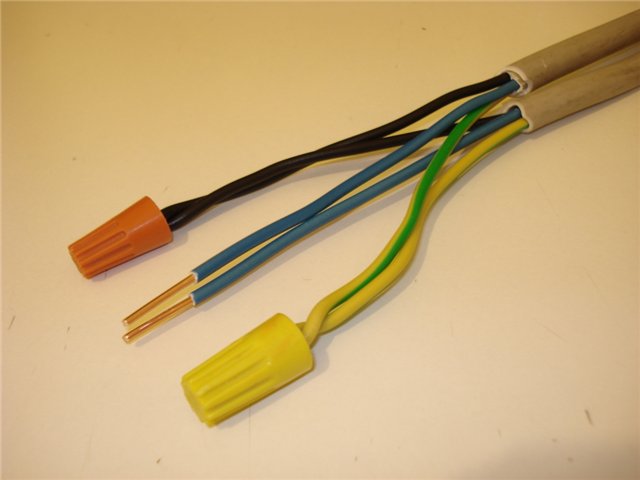

Это модернизированная скрутка, которая не запрещена, если грубо гласить. Колпачки СИЗ имеют фиксирующую пружину, так что можно не страшиться, что скрутка ослабеет с течением времени, к тому же СИЗ изготовлены из негорючих материалов и не нуждаются в дополнительной изоляции.
- простота монтажа;
- малая цена;
- палитра цветов;
- возможность неоднократного применения.
Главный недочет зажимов СИЗ – это невозможность соединения меди и алюминия.
Обжимные гильзы
Самые простые с виду зажимы, похожие на обыденные полые трубочки, коими они и являются по факту. Самый лучший способ соединения проводников, не уступающий сварке, и точно по прочности превосходящий пайку.
Главный минус – это непременное внедрение специального обжимного инструмента — кримпера. Если зажимать проводники пассатижами, то надёжного соединения не получится.

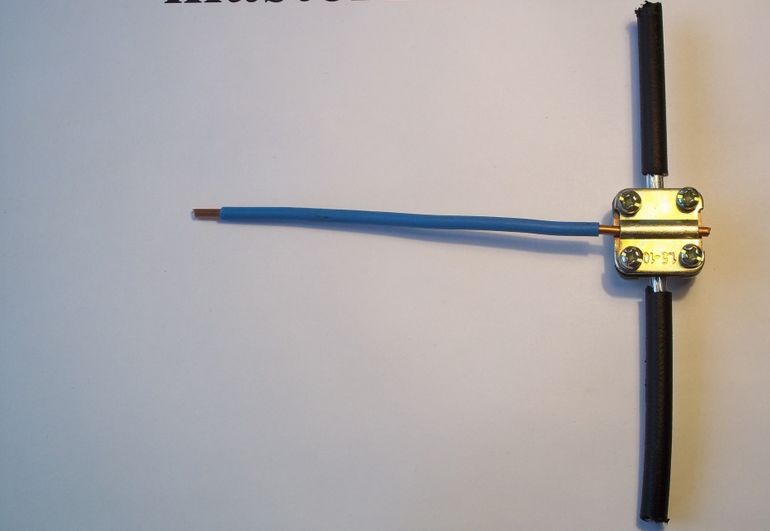

Обычная и надёжная конструкция, состоящая из корпуса, железных пластинок и зажимных винтов. Зажим надёжен, но применяется в главном в распределительных щитках – очень он массивный, дабы применять его в распределительных коробках.
Как осуществляется соединение дюралевых проводов между собой
Обычно в домах последнего поколения проводка делается из кабеля с медными жилами, тогда как в старенькых зданиях еще могла остаться проводка из дюралевых проводов. Время от времени бывает так, что нет способности демонтировать старенькые кабеля, заменив их, тогда и необходимо выполнить соединение дюралевых проводов между собой. К примеру, может появиться необходимость подключить осветительное устройство в помещении, поменять выключатель либо поставить розетку, тогда необходимо знать, как действовать.
Какие бывают провода
В электротехнике проводом именуется железный проводник, который состоит из одной либо нескольких сплетенных между собой жил для передачи электричества.
Жила, по которой проходит ток, может состоять из одной проволоки разной толщины либо нескольких сходу. Многопроволочный кабель состоит из однородных по материалу жил скрученных вкупе.
Провода, в базе которых только одна жила, имеют существенно наименьшую упругость, чем из нескольких. Электрические кабеля делают из меди и алюминия. Из последнего материала их изготавливают для экономии, так как они существенно дешевле. Дюралевые кабеля выполняются со стандартным сечением, только меньшее из значений составляет 2,5 мм 2 .
Также они имеют разную конструкцию под наружной оплеткой. Могут идти парой параллельно друг дружке, скручиваться с различным периодом витка и т.д.. Потом провода можно различать по маркировке и изоляции. Жилы могут быть как нагими, так и изолированными специальной оплеткой, которая не пропускает электричество. Для изоляции нередко случит резина, винипласт, поливинилхлорид. Для большей защищенности силового кабеля его могут поместить в хлопчатобумажную оплетку, которая должна быть пропитана особым составом против тления и устойчивым к влаге. В местах, где жила подвержена завышенному механическому воздействию, ее могут поместить в железный рукав.
Для дюралевых проводов есть несколько обозначений. А, АС, АСУ – значит, что кабель многопроволочный, нагой (без оплетки), площадь его сечения различается: 16-25 мм 2 , 16-40 мм 2 и 120-400 мм 2 . Последние два обозначения указывают на то, что в базе провода есть сердечник из покрытой цинком стали. Такие виды можно применять для проведения воздушных линий электропередачи. Также АПРТО, АППВ, АПВ – они систематизируют дюралевые провода с снаружи оплеткой и разной шириной.
Нужные инструменты
Для того дабы верно провести соединение проводов между собой либо их ответвление нужно наличие неплохого и высококачественного инструмента. Лучше, дабы для каждой задачи был свой вид инструмента.
Для такового вида работы пригодятся:
- круглогубцы и плоскогубцы;
- пассатижи и обжимные клещи;
- набор особых отверток с изолированными ручками и насадками;
- отвертка-пробник;
- моток изоляционной ленты.
Обычно сложность соединения и ответвления дюралевых проводов состоит в том, что у этого металла особенные характеристики. Он мягенький и просто гнется, но в тоже время не очень крепкий, потому просит аккуратного воззвания и больше защитных приспособлений. Если жилы контактируют с воздухом, то этот металл довольно стремительно окисляется. При соединении его с медным проводом можно следить, как происходит коррозия, что с течением времени приводит к разрушению.
Видео “Соединение проводов пайкой”
Варианты соединения
Существует огромное количество вариантов, как соединить дюралевые провода между собой.
Один из часто встречающихся способов является рядовая скрутка зачищенных контактов. Большая часть людей, не владеющих особыми заниями в области электротехники, применяют этот метод для соединения дюралевых проводов, считая его надежным. Это неверное мировоззрение. Далековато не все виды кабеля можно скручивать, так как у них может быть различное сечение, что создаст уязвимое место в проводке после их соединения, также различная марка этих жил. Для ответвления электрической полосы таковой метод не подходит.
Этот метод имеет малый уровень надежности, также высшую степень пожароопасности. Когда существовал этот способ, еще не было такового огромного количества различной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондюки, водонагреватели, двухкамерные холодильники и т. д.). Одновременное внедрение нескольких массивных энергоемких устройств значительно увеличивает нагрузку на сеть. Завышенное напряжение контакты с малым сечением не выдержат. По этой причине способ скрутки растерял свою актуальность. Его можно применять для временного соединения.

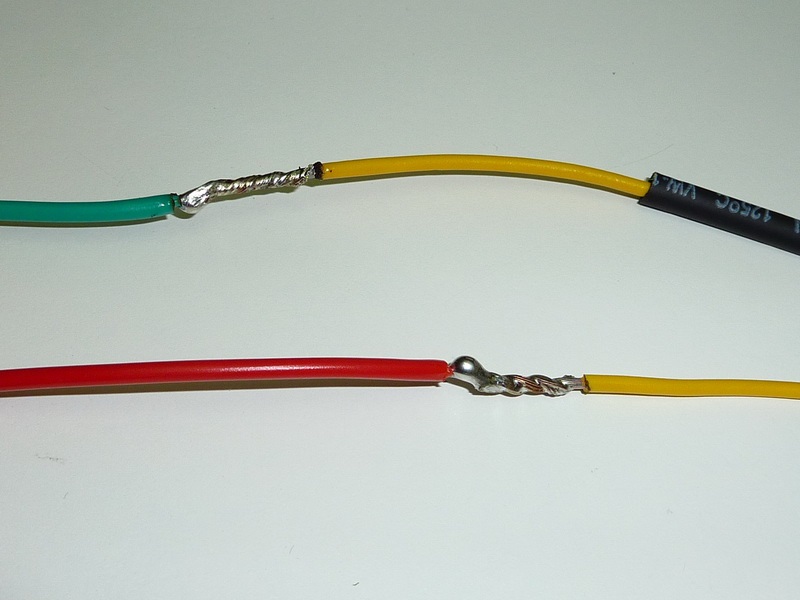

Пайка. Для соединения либо ответвления дюралевых проводов данный способ скрепления считается одним из более неопасных. Дабы это выполнить верно, необходимо залудить контакты проводов. Для этого их обрабатывают расплавленной канифолью, а потом осторожно ошкуривают маленькой шлифовальной бумагой. Потом концы кабелей плотно прижимаются друг к другу, а позже равномерно добавляется канифоль. Пайка должна быть равномерной, дабы продлить срок эксплуатации.
Сварка. Этот способ соединения доступен не для всех. Для этого необходимо владеть особыми заниями и способностями, иметь особое оборудование, доступ к которому есть далековато не у всех. Этот метод очень надежен, но его безотступно рекомендуется делать опытным спецам по сварке.
Контактные зажимы. Данным методом идеальнее всего делать соединение дюралевых жил. Таким же образом можно следовать и по мере надобности ответвления провода. Дабы выполнить это верно следует зачистить контакты от оплетки на 2-3 сантиметра, а потом зачистить металл с помощью тонкодисперсной наждачной бумаги (подойдет 0 и 1 зерно). Обнаженную часть необходимо будет закруглить. Сечение этой окружности должно быть похожим с поперечником зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.
Посреди контактных зажимов есть пружинный. Он довольно обычной, дабы выполнить ответвление проводки либо временного скрепления жил. Довольно только зачистить контакты и зафиксировать пружинным механизмом.
Отдельным способом крепления является соединительная арматура либо зажим типа СОАС для сталеалюминиевых и дюралевых кабелей. Округлый зажим СОАС может употребляться для скрепления 2-ух групп проводов: с токовой нагрузкой и механическим тяжением по ним, либо только при токовой нагрузке. Разные марки зажима СОАС можно применять с учетом марки провода, его размеров, прочности и веса. Не считая СОАС для скрепления сталеалюминиевых жил можно использовать тип САС. Для каждого из видов таких приспособлений есть особые таблицы с надлежащими показаниями и значениями.
СОАС-ИП используют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с внедрением зажима типа СОАС-ИП. Округлый зажим СОАС является довольно распространенным типом и его можно приобрести в большей части специализированных магазинов, также выполнить заказ в вебе.
Полезные советы
Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не огромное. После окончания работы, обнаженные контакты непременно необходимо изолировать специальной лентой, поместить в резиновую оплетку либо в защитный рукав. В мессах с завышенной влажностью крепление прослужит не очень длительно, также существует риск получить удар электричеством.
При работе с зажимом СОАС необходимо применять особые приспособления инструменты для скручивания жил между собой. Пристально необходимо отнестись к маркировке округлого зажима СОАС, так как несоответствие характеристик может привести к неожиданным последствиям.
Видео “Варим провода горелкой”
Если вы не понимаете, как соединить провода из алюминия с помощью газовой горелки, то следующий видео-ролик – вам.
