Все розетки в доме или квартире связаны с главным щитком, где установлены автоматические выключатели, которые в случае небезопасной ситуации отключаться, иногда даже в самый неподходящий момент. Зачинателем их срабатывания время от времени служит неправильная схема подключения розеток между собой либо вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и неопасную работу домашней техники. В этой статье мы разглядим, как необходимо соединять розетки в различных случаях и какие схемы числятся правильными.
Схемы подключения розеток
Во время монтажа проводки принципиально верно избрать схему подключения нескольких розеток между собой. Всего выделяют три метода:
- Параллельное соединение либо подключений звездой.
- Последовательное либо шлейфом.
- Смешанное.
Понятия «последовательное» и «параллельное» — в этом контексте условны, и не надо их принимать в традиционном осознании соединений частей электрических схем.
Перечисленные выше методы можно дополнить кольцевым подключением, когда от 1-го провода запитывают все розетки квартиры либо в доме. Такая схема может включать в себя все три варианта соединения. Любой из них имеет свои плюсы и минусы. При выборе способа подключения, нужно учесть, что электрическое соединение уязвимо в точках скруток. В то же время повышение количества распределительных коробок понижает длительность срока службы проводки.
Разглядим каждую схему соединения розеток более тщательно.
Последовательная схема

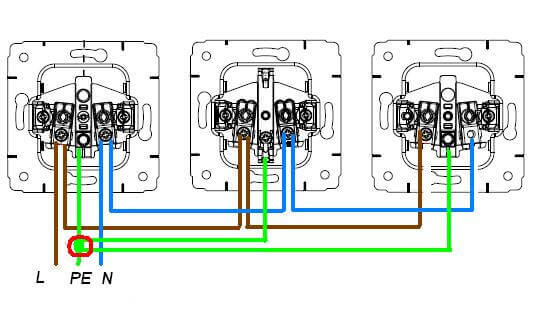

Шлейфовое соединение подразумевает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил делают на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на другие точки.
Таковой способ применяют, когда нужно соединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, к примеру, электрических и микроволновых печей, стиральных машин, кондюков. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — присоединенные после неё работать не будут.
Принципиально также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.
Параллельное соединение

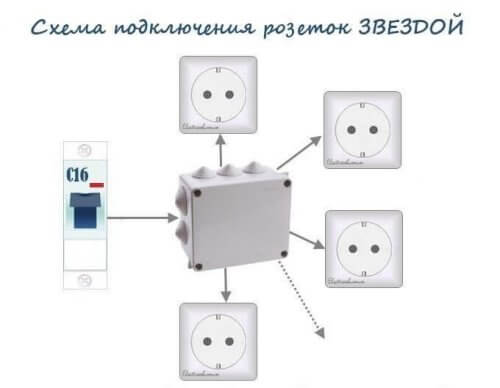

Параллельное соединение розеток именуют еще подключением по типу «звезда». Сущность способа состоит в том, что схема содержит в себе распределительные коробки, в каких создают независящее соединение розеток. В коробку входит один основной, питающий кабель. От него делают разветвление проводов по точкам. Снаружи это припоминает звезду, по этой причине способ получил свое название.
Принципиальным преимуществом такового способа является автономность работы розетки, другими словами независимость от состояния других. Если одна из розеток выходит из строя, то другие продолжают работать далее. Но если перегорает основной кабель, то напряжение исчезает во всех. Но в таких случаях всегда достоверно понятно, где необходимо находить обрыв.
Еще одним недочетом таковой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки нужна тянуть отдельную линию, что увеличивает цена электромонтажных работ.
Смешанная схема

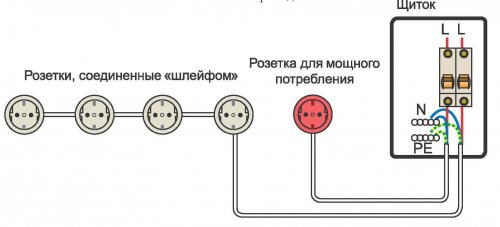

Смешанное соединение помогает повысить надежность схемы подключения розеток. Нередко таковой метод применяют при монтаже точек шлейфовым способом. Сущность метода заключается в установке распределительной коробки, к которой подводят питающий кабель. Потом выводят проводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые размещены между коробкой и далекой точкой подключения.
Соединение смешанным методом обеспечивает надежность, так как схема содержит в себе независящие точки электропитания. В случае выхода из строя какой-то из них, другие розетки не лишаются напряжения и продолжают работать. Отыскать обрыв также не составит особенного труда, так как электрические точки соединены независимо друг от друга.
Кольцевое соединение

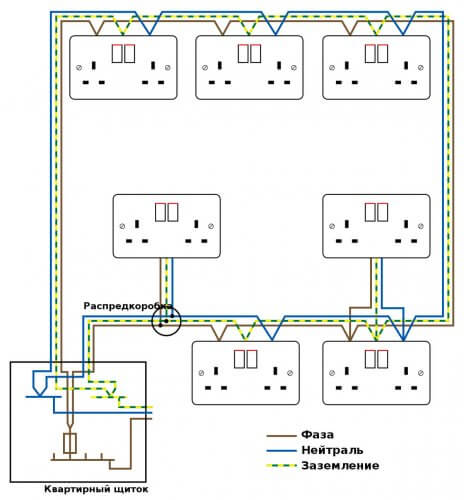

Соединение розеток кольцом — необыкновенная схема, так как используют ее изредка. Но таковой способ имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом входит в него.
Места соединений для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение делают шлейфом либо по типу звезды.
Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда сразу в каждой комнате включены несколько устройств. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.
Заключение
Выбор метода соединения розеток всегда обоснован мощностью подключаемого электрического оборудования и ценой монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Но таковой способ самый накладный, так как просит больше кабеля. Но конкретно соединение звездой гарантирует независимую работу всех точек.
Принципиально также учесть, что при последовательном соединении розеток суммарная нагрузка не должна превосходить наибольший ток розетки. А он, почти всегда, не превосходит 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено сразу включать нагрузку более 16А в каждую из этих розеток (эта ситуация животрепещуща на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, дабы кабель выдержал и автомат, который установлен на эту розеточную линию.
Как подключить несколько розеток от 1-го провода?
Электромонтажные работы относятся к числу небезопасных мероприятий, потому их выполнение просит проф подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой либо вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники либо сетевые фильтры, уходят в прошедшее.
Современные технологии позволяют выполнить внешную, сокрытую, комбинированную проводку либо выполнить подключение нескольких розеток от 1-го провода. Сейчас мастера применяют 4 способа подключения точек: последовательно, параллельно, по кольцевой либо смешанной схеме.
При выборе метода подсоединения необходимо сходу высчитать количество точек. Основное внимание уделяется скруток на соединениях, так как они более уязвимы.
Шлейфовое соединение

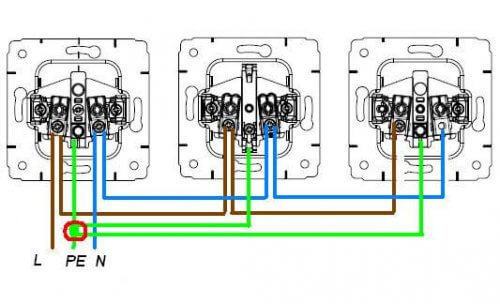

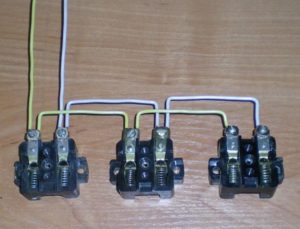

Последовательная схема предполагает установка нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не нужна. Способ категорически не подходит для подключения массивных электроприборов, таких как, к примеру, стиральная машина, кондюк, бойлер и т.д. При завышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в итоге все присоединенные к ней электроточки не станут работать. Разработка подходит для объединения нескольких слаботочных сетей в единый блок.
Параллельное соединение
В народе схема подключения методом запитки нескольких розеток к одному питающему кабелю именуется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в согласовании с заблаговременно разработанным планом электроразводки. Преимущество такового способа состоит в том, что любая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При всем этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высочайший расход проводки.
Смешанное соединение
Сущность способа состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, так как каждый элемент обособлен, и в случае выхода из строя не оказывает влияние на систему в целом.

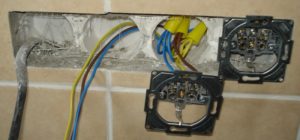

Подключить несколько розеток от 1-го провода можно за счет монтажа розеточного блока внутреннего либо затратного типа. Бывалые электрики подбирают силовые полосы под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для осторожного дизайна стенок подрозетники «утапливаются» вовнутрь поверхности.
