Как соединять медные и дюралевые провода между собой? В этом вопросе, набившем оскомину не одному поколению электриков, мы попытаемся разобраться без "воды" и проффесиональных тонкостей, — кратко и по существу.
Вся проводка в домах русской постройки производилась из дюралевого провода. Этот металл дешевле меди, а электричество проводит не намного ужаснее. Соединялись токопроводящие жилы обыкновенной скруткой, которую позже изолировали склейкой лентой. Просто, недорого и относительно неопасно. Но не долговечно.
Сейчас электрическое оснащение жилых объектов монтируют из меди. Этот металл имеет наилучшие характеристики электропроводности и долговечности. При подключении к старенькой проводке новых осветительных приборов, розеток и другого оборудования появляется необходимость соединить медные и дюралевые провода. Как выполнить это хорошо? Разберемся совместно.
Исходя из убеждений химии
Соединять медные и дюралевые провода скруткой запрещено, так как с течением времени таковой контакт разрушается. Все дело в электрохимии, поточнее – в водяных парах, которые безизбежно находятся в атмосфере. Когда на соединение 2-ух различных металлов попадает влага, появляется гальваническая ванна, где вода делает функцию электролита, а медь и алюминий – электроды. Приблизительно как в обыкновенной батарее либо аккуме.
В гальваническом элементе ток течет от 1-го металла к другому, а один электрод, вступив в реакцию окисления, разрушается. Конкретно по этой причине батарейки разряжаются. В нашем случае начнет окисляться один из проводов. Это приведет к повышению сопротивления. Соединение начнет нагреваться, может появиться искрение. Налицо пожароопасная ситуация.
По законам физики
Даже если защитить соединение от сырости, долговечность прямой скрутки медного и дюралевого провода недостаточна. Дело в коэффициенте расширения при нагреве. У меди и алюминия этот показатель отличается. При работе под высочайшей нагрузкой хоть какой проводник греется. В скрутке меди и алюминия разница расширения будет равномерно расшатывать соединение. Появится зазор, ослабеет контакт. Как следствие соединение начнет греться, и с каждым разом посильнее. Чем это угрожает, мы уже знаем.
Как все-же верно соединять дюралевые и медные провода
Можно соединить медную и дюралевую жилы при помощи винта, гайки и 3-х шайб, одна из которых – пружинная. Зачистите соединяемые провода. На болт наденьте гроверную шайбу, позже ординарную. Дюралевую жилу согните колечком и наденьте следом. Набросьте ординарную шайбу. Наденьте согнутый кольцом медный провод. Сейчас затягивайте соединение гайкой до полного выпрямления пружинной шайбы.
Более удачный метод соединения жил из различных материалов – клеммные колодки. Это изделие имеет корпус из пластика, шину и клеммы.
Довольно зачистить провод на длину 5 мм, заправить в клемму и затянуть винт. Контакт 2-ух проводников исключен самой устройством клеммной колодки. Соединение нужно помещать в распределительную коробку.

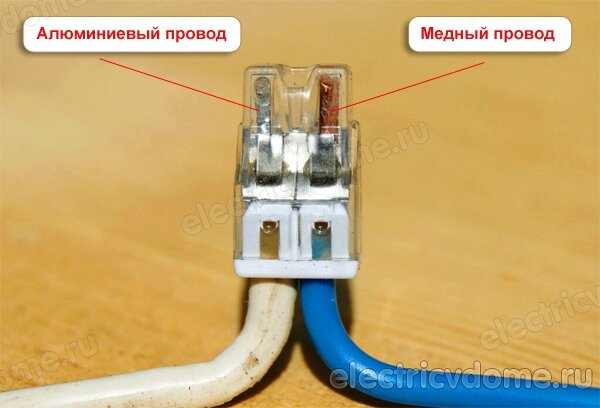

Самый резвый и обычный метод соединения проводов – пружинные клеммники Wago. Различают разовые и многоразовые изделия. Как понятно из наименования, 1-ые можно применять только один раз: воткнул зачищенный от изоляции конец – готово.
Дабы поменять схему сети придется срезать клеемник и соединять жилы уже другим изделием. Многоразовые «Ваго» позволяют вставлять и извлекать провода неоднократно.
Более тщательно некоторые более распространенные методы соединения проводников рассмотрены в одной из наших прошлых статей Пайка, скрутка, клеммники либо СИЗы.
Флюс для пайки алюминия с медью: препядствия и решения, нужные составы
Пайка 2-ух проводов всегда лучше их обычный скрутки – такое соединение плотное, оно никогда не искрит, поэтому, не нагревается и не перегорает. Идеальнее всего паяется медь – она просто поддается лужению и припой пристает к этому цветному металлу без каких-то заморочек. Вот поэтому в схемах хоть какой техники применяются конкретно медные провода. Но бывают ситуации, когда нужна пайка меди с алюминием – как правило это в тех ситуациях, когда в доме древняя дюралевая проводка и необходимо установить новейшую розетку либо осветительный прибор.
Трудности с пайкой алюминия
Оксид алюминия (Al2O3) в минералогии именуется корундом Источник masterpaiki.ru
Большая часть людей, которые дружат с паяльничком, хоть раз в жизни пробовали спаять алюминий и удостоверились в том, что это фактически нереально даже после лужения соляной кислотой. Но почему так? Противоборствует отличному контакту с оловом пленка оксида алюминия (Al2O3), которая появляется сразу после зачистки. Это гласит о том, что поначалу необходимо ограничить возможность появления оксидной пленки и только позже приступать к пайке – по другому никак.
Броско, что оксид алюминия является драгоценным камнем, известным под заглавием корунд. Зависимо от содержания примесей, корунд может быть красным (примеси хрома Cr), известным как рубин, либо синим, где есть примеси железа (Fe) и титана (Ti), известным как сапфир. Другими словами припой никак не может иметь адгезию с камнем, пусть даже драгоценным.
Пайка с активным водянистым флюсом
Флюс позволяет перекрыть пленку оксида алюминия перед пайкой проводов Источник masterpaiki.ru
Но как припаять медь к алюминию, если оксидная пленка не позволяет этого выполнить? Да, все верно – необходимо как-то ограничить образование оксида. Для этого есть активные флюсы, содержащие ортофосфорную и ацетилсалициловую кислоты вкупе с натриевой солью борной кислоты. На самом деле, знакомая всем канифоль тоже имеет таковой состав, но содержание перечисленных выше активных частей там низкое, потому итог при лужении алюминия сводится чуть не к нулю.
При пайке с применением активных флюсов очень принципиально соблюдать правила техники безопасности, и это совсем не пустые слова. Как вы осознаете, приходится иметь дело с ортофосфорной и ацетилсалициловой кислотой, а пары от этих хим соединений раздражают слизистую и могут попасть в легкие и в кровь. Другими словами вы просто будете вдыхать яд, а разрушенная слизистая никак вас не защитит. Результаты пайки с применением активных флюсов хорошие, но после соединения кислоты все равно остаются в рабочей зоне и их непременно необходимо смывать. Идеальнее всего для этого подходят щелочи, а если гласить проще – это раствор кальцинированной либо пищевой соды – он нейтрализует кислоты.
Вот некоторые из водянистых флюсов, созданных для работы с паяльничком:
- Castolin Alutin 51L. На 32% состоит из олова (Sn), свинца (Pb) и кадмия (Cd). Состав отлично себя ведет при температуре от 160°C и с припоем от этого же производителя.
- Ф-61. Состоит из триэтаноламина (C6H15NO3), тетрафторобората цинка (B2F8Zn) и татрафторобората аммония (NH4[BF4]). Рекомендуется для лужения и пайки алюминия при температуре250°C.
- Ф-64. Состоит из тетраэтиламмония (C8H20ClN), фторидов, смачивающих присадок и ингибиторов. Отлично разрушает оксидную пленку хоть какой толщины и как нельзя лучше подходит для пайки алюминия с медью.
Примечание: как вы осознаете, главную делему при пайке меди с алюминием представляет оксидная пленка (Al2O3), потому главной целью является ее нейтрализация.
Видео описание
Пайка алюминия. Флюс для пайки алюминия Ф-64.
Пайка порошковыми флюсами
Бура создана для пайки с внедрением латунных (медных) и серебряных припоев Источник expertsvarki.ru
Еще одна возможность нейтрализовать оксидную пленку (Al2O3), это внедрение порошковых флюсов при пайке меди с алюминием. В таких случаях в большинстве случаев применяется газовая горелка, а порошки именуют присыпками. Может быть, кто-то представляет для себя пайку как работу паяльничком, но это не совершенно так, ведь для проводов сечением 10 мм2 и поболее паяльничек просто непригоден, так как не сумеет их подабающим образом разогреть. Потому не следует скидывать со счетов порошковые флюсы.
Вот некоторые из присыпок (порошковых флюсов):
- Натриевая соль борной кислоты, больше популярная как бура (Na₂[B₄O₅(OH)₄]·8H₂O), представляет собой порошок белоснежного цвета, температура плавления которого составляет 700°C (субстанция становится вязкой). Таковой флюс имеет невысокую цена, растворяется в воде и отлично смывается веществом лимоновой кислоты.
- Активный флюс Ф34-A. Согласно ТУ 48-4-229-87 состоит на 50% из хлорида калия (KCl), на 8% из хлорида цинка (ZnCl₂), на 32% из хлорида лития (LiCl) и на 10% из фторида натрия (NaF). Данная субстанция гигроскопична и отлично растворяется в воде.
Другие способы соединения меди и алюминия
Для соединения разнородных проводов, в этом случае, это медь и алюминий, есть и другие способы, которые полностью себя оправдывают, что подтверждает долголетняя практика.
Способ опрессовки
При прокладке и монтаже проводки, возникает необходимость неразъёмного соединения медных и дюралевых проводов опрессовкой при помощи гильз Источник samelectrik.ru
Способ пайки для соединения дюралевых и медных проводов подходит далековато не всегда, и предпосылки могут быть различными. Во-1-х, у вас просто может не оказаться флюса, а соединение необходимо выполнить срочно. Во-2-х, может не оказаться способности подключения к ≈220 V, в-3-х, может отсутствовать свободное место, дабы подобраться паяльничком. К примеру, в электрической распределительной коробке (дозе) все скрутки должны быть отлично изолированы, но обычная всем тряпичная лента в этом случае не подходит, так как она пропускает кислород, который будет содействовать окислению алюминия и, как следствие, перегоранию скрутки. Потому одним из самых хороших вариантов изоляции в таких ситуациях будет гильза – кусок подходящей длины, отрезанный от термоусадочной трубки.
Термоусадку на скрутку надевают так, дабы она хотя бы по сантиметру захватывала изоляцию на одном и на другом проводе. Поначалу гильзу надевают на один из проводов, потом делают плотную скрутку, передвигают термичку так, дабы она вышла по центру, но при всем этом с 2-ух сторон захватывала изоляцию. После чего остается только подогреть термоусадочную трубку, и она обожмет как изоляцию по двум сторонам, так и саму скрутку. Нагревают ее, обычно, обычной пылающей спичкой, а остывает гильза за 1-2 минутки. После чего доступ кислорода к соединению прекращается.
Клеммные колодки
Один из часто встречающихся методов соединения проводов — это клеммные колодки Источник elektroznatok.ru
Клеммные колодки либо, как их именуют электрики, клеммники, применяются для соединения однородных и разнородных токопроводящих жил металлов. Для стыковки в пластмассовой колодке применяются болтовые либо зажимные клеммы, которые обеспечивают стопроцентный контакт и полное отсутствие воздействия окисления алюминия на медь. Между клеммами находится шунтирующая пластинка из нейтрального металла (как правило это луженая медь либо латунь), на которую не оказывает влияние оксидная пленка. Самое основное в клеммной колодке – это неплохой зажим обоих проводов, что является гарантией долгого эксплуатационного ресурса. Единственное противопоказание для такового соединения – это завышенная влажность воздуха. Если это происходит конкретно в таком помещении, то лучше применять термоусадку.
Болтовое соединение
Время от времени появляется необходимость соединения 2-ух различных по хим составу частей электрических цепей Источник samelectrik.ru
В правилах устройства электроустановок (ПУЭ) говорится о том, что обыденные скрутки из 2-ух различных по хим составу частей электрических цепей запрещены. Такие соединения можно создавать только с помощью пайки или других методов, обозначенных выше – с помощью клеммных колодок, термоусадочной трубки либо болтового соединения. Последний вариант очень прост: для этого нужен болт, одна гайка и три шайбы, как это показано на верхней фото. Но у этого способа есть суровый недочет – он подходит только для воздушных линий, так как на таком соединении отсутствует какая-либо изоляция. Непременно, как вариант, такую конструкцию с небольшим болтом можно собрать в распределительной коробке (дозе) и обезопасить тряпичной изолентой, но это, быстрее, исключение, ежели правило.
Видео описание
Пайка алюминия с медью припоем castolin.
Заключение
В заключение следует направить внимание на то, что при пайке меди и алюминия для лужения ПУЭ воспрещает применять соляную кислоту. Дело в том, что после окончания работ кислота все равно остается на скрутке и через время непременно разрушатся провода.
