Делали мне здесь натяжной потолок одни чудо-мастера и повредили проводку, да так успешно, что перебили сходу три жилы провода в стенке. Обидно, естественно, когда своими руками заменишь всю проводку и здесь приходят косорукие мутанты с рукавами на месте задних кармашков штанов и заносят свой нехороший вклад в ремонт, причём считая что так и должно быть.
У меня бы так не пригорало, если б заблаговременно не предупредил, где проходят провода. но здесь ведь работают мастера с 20-летним стажем и нечего лезть со своими советами (дословная цитата). Хорошо, об этом как-нибудь в другой раз, а сейчас нужно устранять последствия. Итак, имеем перебитый провод в стенке. Как быть?

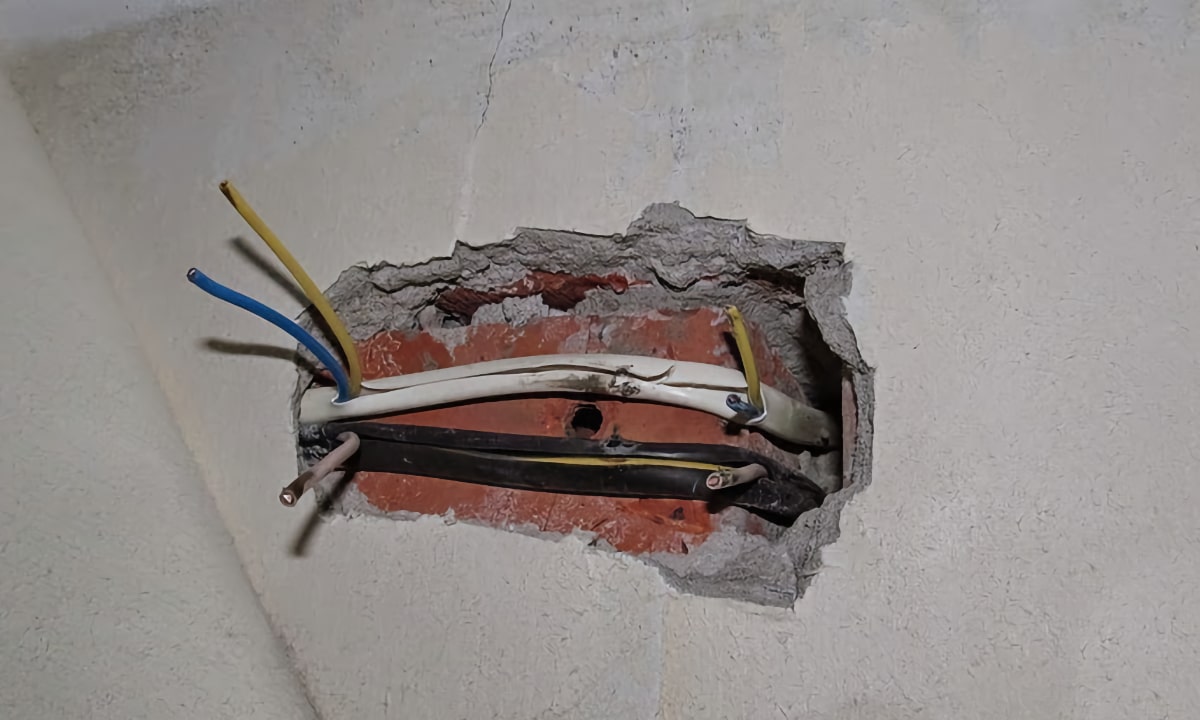

Как вернуть перебитый провод в стенке
Для начала придётся малость раздолбить стенку вокруг места разрыва, дабы получить доступ к проводу и зачистить его концы для предстоящего соединения. Как будем сращивать? Понятно, что традиционное "соплекрутство", настолько любимое электриками в нашей стране, здесь не прокатывает — обыденно нечего скручивать, остаётся несколько вариантов: зажать в клеммы для установки осветительных приборов, испытать спаять (если у вас медь) либо обжать особыми соединительными гильзами.
Клеммы для установки осветительных приборов мне не внушают доверия, как-то очень хлипко и винтообразные соединения с течением времени слабеют.
Пайка вроде и не нехороший вариант, но не очень комфортно это делать в стенке и уж точно не стремительно, плюс нужно нормально заизолировать само место пайки. Для обжима соединительными гильзами нужна особый инструмент (пассатижи не предлагать), а он очень не дешёвый и брать его, ради того, дабы срастить один провод, нецелесообразно.

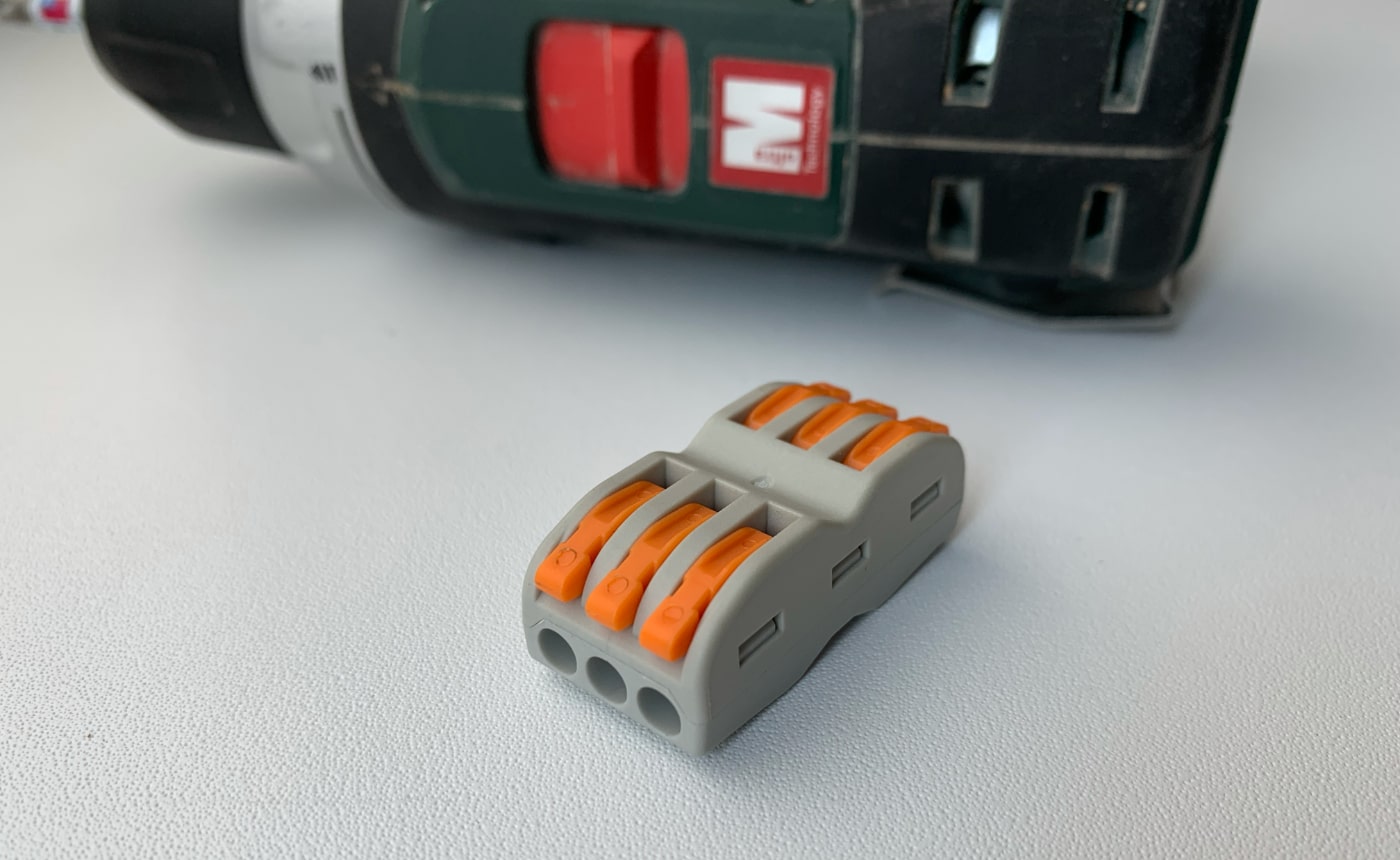

Вобщем, удалось отыскать обычный и надёжный метод соединения при помощи вот такового клеммника:
Полное название звучит как соединительная проходная клемма СК-413-2 (2,5мм2) TDM .
Я взял вариант для соединения трёх проводников, но есть вариант и на два провода. Снаружи, очень похожи на старенькую линейку WAGO-222 (на данный момент WAGO стараются продвигать 221 серию) и позволяют надёжно соединить одножильные провода сечением до 2,5 мм² при токе до 24А, что более чем довольно для моих целей (был перебит провод освещения на кухне).

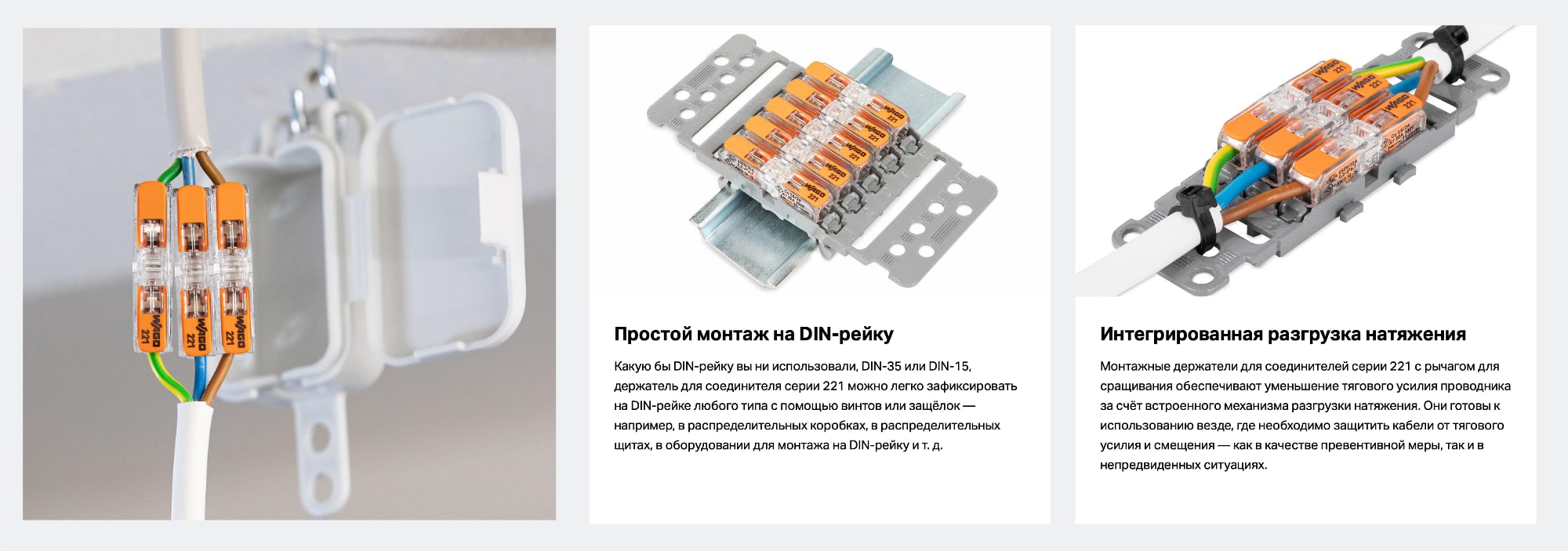

У WAGO тоже есть соединители для сращивания всех типов медных проводников сечением от 0,2 до 4 мм² серии 221, но в продаже у нас я таких не нашёл, а заказывать через Веб не было времени.
Видите ли, схожий вариант сращивания проводов не просит применения дополнительных инструментов и обеспечивает обычное и надёжное соединение, за которое можно не переживать. Естественно, таким макаром нельзя сращивать более толстые провода, к примеру идущие на варочную панель либо проточный водонагреватель.
Подписывайтесь на канал
Yandex.Дзен и узнавайте первыми о новых материалах, размещенных на веб-сайте.
Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.
Excel указывает всё ввысь ногами Как по внешнему облику отличить УЗО от дифавтомата и обычного «автомата» Подключение USB накопителя к MikroTik и настройка файлового сервера (SMB) Неправильная шифровка при распаковке архивов ZIP и RAR read (subshell_pty…): No such file or directory (2) Как отличить халтурщика от обычного компьютерного мастера
Как соединить перебитый провод в стенке своими руками
Приветствую всех читателей блога. Тема поста как соединить перебитый провод в стенке своими руками.
Скажем, редко, но все таки бывают моменты, когда мы сверлим отверстие под полку, картину либо еще чего-нибудть, и убеждены, что там провода нет, и ошибаемся.
Сейчас, когда не стали, работать розетки либо не светят лампочки осветительного прибора, необходимо вернуть перебитый провод.
До ремонта следует обесточить ремонтируемый участок цепи.
Самым наилучшим вариантом будет поменять покоробленный участок, между распред коробкой и розеткой, либо выключателем.
Но для этого необходимо будет пробить штробу и поновой уложить провод, что не всегда может быть, придется нарушить отделку стенки: обои, декоративная штукатурка, покраска и т.д..

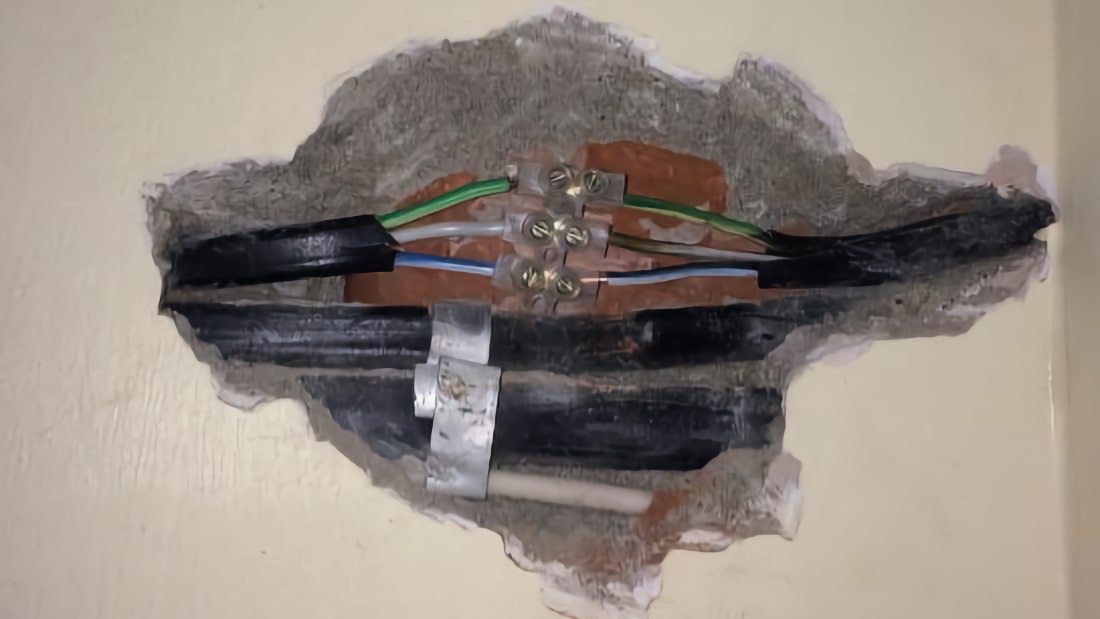

Можно в месте повреждения поставить распределительную коробку и соединить провода при помощи клемника. Если разрыв малый.

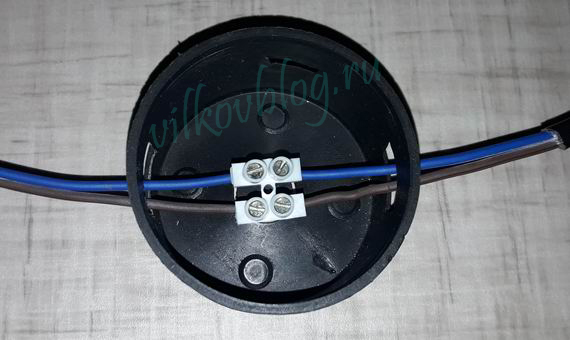

Соединение при помощи клемника
Если разрыв провода несколько см, тогда ставятся две коробки и покоробленный провод соединяется при помощи вставки из провода того же материала и сечения.

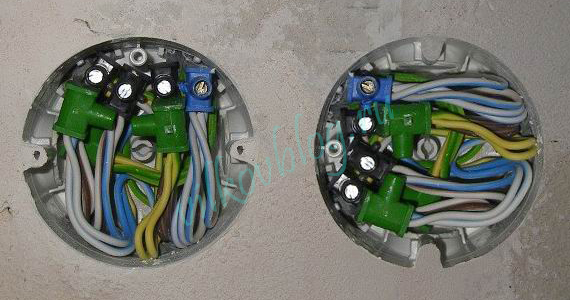

Две распределительные коробки
И снова же ремонтируемая поверхность будет впечатляющая, ведь необходимо будет установить две коробки, это около 15 см в длину и 7 см в ширину, если применять распределительную коробку поперечником 60 мм.
Если охото малого повреждения стены, тогда придется исключить коробки.
Вероятные варианты соединения перебитых проводов
- соединения перебитой части провода перемычками используя пайку
- соединение перебитых проводов при помощи особых гильз с последующей их опрессовкой
Представим, что нам понятно место повреждения провода. За ранее следует отключить электропитание, а потом начинать чинить провод.
Соединение проводов при помощи пайки
Берем молоток и зубило, и потихоньку в месте повреждения удаляем штукатурку. Зубилом работаем аккуратненько, что бы ни попортить провод в другом месте.

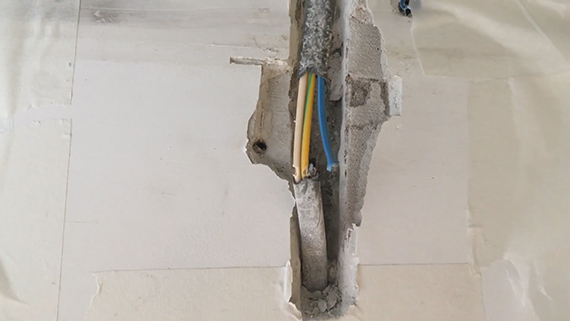

Для удобства соединения неисправности разбиваем штукатурку на 4-5 см в каждую сторону от места повреждения провода. Удалив штукатурку, будет видно, сколько проводов перебито, какого сечения и металла.
До того как приступить к починке, необходимо будет углубить штробу в месте соединения на 1,5 — 2 сантиметра, что бы легче позже упрятать отремонтированный провод. Дальше следует разрезать изоляцию в центре, вдоль провода, что бы разъединить провода друг от друга.
Разделив провод, берем покоробленные концы и зачищаем (снимаем изоляцию) их на 12 – 15 мм. Обнаженные участки отлично лудим, используя припой, флюс и паяльничек (газовую горелку).
Дальше на хоть какой из проводов под пайку одеваем термоусадочную трубку на 1,5 – 2 сантиметра длиннее ремонтируемого участка. Готовим маленькую перемычку из провода того же материала и сечения, что и перебитый провод.
Перемычку отлично лудим. Перемычка с зачищенными концами проводов паяется внахлест, нахлест должен быть 10 – 12 мм.

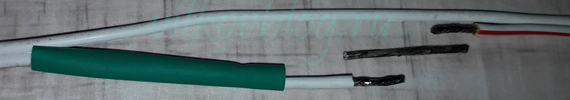

Перемычка для ремонта покоробленного участка
После пайки сдвигаем трубку и нагреваем ее, горелкой, зажигалкой, так, что бы трубка отлично сжалась.

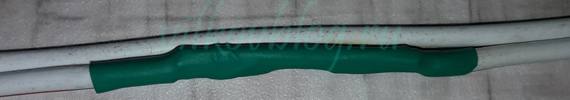

Ремонт с внедрением перемычки и пайки
Потом для большей убежденности место пайки изолируем и проверяем работоспособность отремонтированного провода. Провод обесточиваем, укладываем в штробу и замазываем веществом, как правило это делается гипсом либо шпаклевкой.
Разглядим другой вариант, на мой взор, надежнее, чем пайка внахлест.
Соединение проводов с внедрением гильз
При помощи молотка и зубила, как и в прошлом варианте, аккуратненько разбиваем штукатурку в месте повреждения провода.
Перед тем, как начать разбивать, следует отключить электропитание на данном участке.
Разбиваем штробу на 5 – 6 см в каждую сторону от места повреждения и так же следует в месте соединения углубиться на 2 – 3 сантиметра, может быть и больше, что бы можно было подобраться пресс инвентарем.
Разрезаем изоляцию между проводами и разделяем их друг от друга, данную функцию делаем с каждым проводом от места повреждения.
Потом зачищаем концы проводов на длину половины гильзы (гмл), в нашем случае провода медные. На провод одеваем термоусадочную трубку, поперечником, чуток больше поперечника гильзы, а длиной на три сантиметра больше длины гильзы.
Дальше на обнаженную часть провода одеваем гильзу и опрессовываем ее, ручными клещами или клещами с гидравлическим либо механическим приводом. Такие деяния производим с остальными проводами.

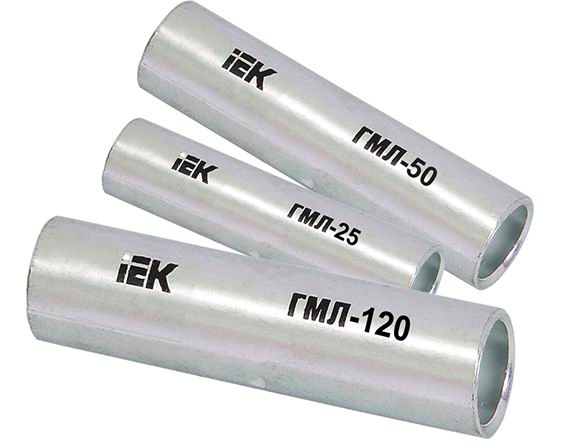

Гильза для опрессовки проводов

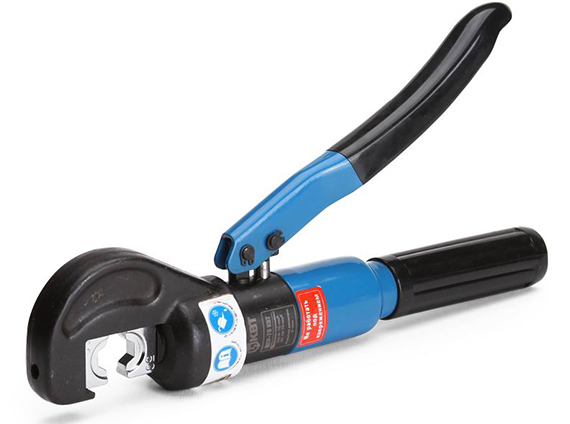

Клещи с гидравлическим приводом

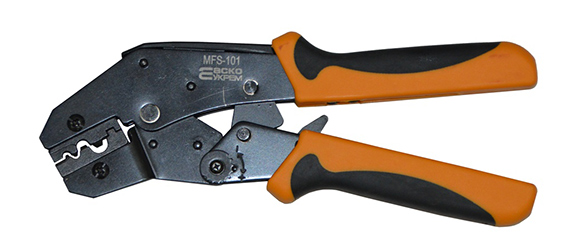

Обыкновенные ручные клещи
Гильза должна быть из того же материала, что и ремонтируемый провод, медная либо медно луженая.
Сейчас берем обратную сторону ремонтируемых проводов, зачищаем. Берем синий зачищенный провод и вставляем в гильзу, опрессовываем. Потом желто-зеленый опрессовываем и белоснежный.
Цветность соединения не нарушаем. Синий провод с синим, белоснежный провод с белоснежным, желтоватый с желтоватым. По другому фаза, ноль и заземление обменяются местами. У вас, может быть, будут другие цвета, но принцип соединения по цветности одинаков.

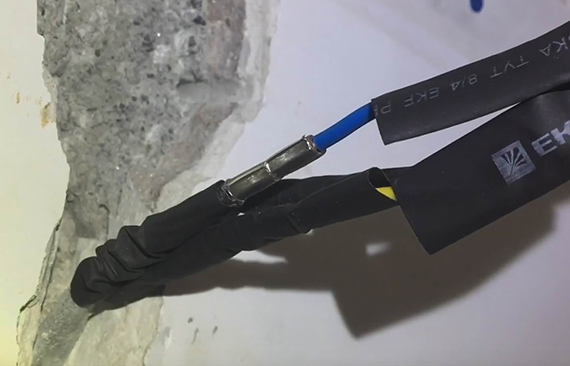

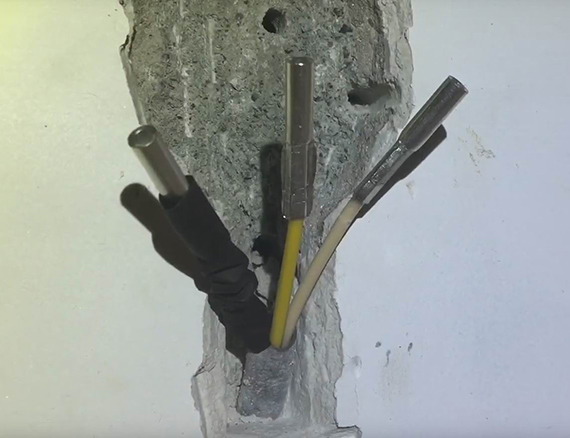

Опрессовка другой части ремонтируемого провода
На опресованные гильзы протягиваем термоусадочные трубки, и нагреваем их феном, газовой горелкой либо зажигалкой.
Дальше отремонтированный участок изолируем и проверяем работоспособность полосы, подав напряжение.
Так как провод после ремонта будет практически внатяжку, изолировать, будет неловко, потому за ранее, после того, как мы разделали провода, можно одеть термоусадочную трубку с клеем огромного поперечника и длиной превосходящую весь разделанный провод, что бы в нее можно было продеть отремонтированный провод с гильзами, на которых одеты термоусадочные трубки.
Огромную трубку так же нагреваем, что бы она отлично обжала весь участок проводов. Дальше укладываем починенный провод в штробу и заделываем веществом, как правило это делается строительным гипсом либо шпаклевкой.
Укладка отремонтированного провода в штробу
В данном варианте провод был просверлён около потолка, потому свобода деяния большая, и провод можно подтянуть и просто монтировать.
Если провод перебит на участке ниже и между проводами большой зазор, то 3-мя гильзами не обойтись. В таком случае придётся делать вставку и с каждой стороны ставить гильзы.

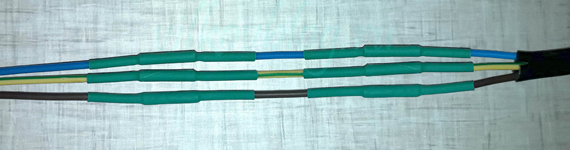

Длинноватая вставка для ремонта покоробленного провода
Получится 6 гильз, но принцип опрессовки и изоляции таковой же. Вот и весь принцип ремонта перебитого кабеля. Успешного соединения.
