Как соединить одножильные медные провода

Провода и кабели — конструкции, выставленные одним либо несколькими изолированными друг от друга проводниками, заключёнными в изолирующую оболочку. Перед тем как соединить многожильный провод с одножильным кабелем, очень принципиально обусловиться с физическими и механическими качествами применяемого контакта, также всеми особенностями монтажа и правилами эксплуатации таких электротехнических изделий.

В каких случаях нужно соединение многожильного провода с одножильным кабелем

В согласовании с действующими на сегодня ПУЭ п.2.1.21 раздельно оговаривается несколько допустимых методов проводного подсоединения, представленных винтообразными либо болтовыми сжимами, также опрессовкой, соединением средством сварки либо пайки.

Основная область использования:

воздушные полосы передачи электричества;
соединения в высокомощных электрических сетях;
стационарное подключение;
временные соединения;
прокладка на открытом воздухе;
сборка групп соединений в электрических щитах различного предназначения;
стандартные бытовые условия.

Верно выполненное соединение многожильного провода с одножильным кабелем помогает обеспечивать подабающие характеристики надёжности и долговечности. При соблюдении требований по подключению удаётся получить очень высококачественное соединение, которое может быть применено фактически в всех сферах современной электрификации.

Как соединить многожильный провод с одножильным

Основной монтажной задачей при выполнении подключений многожильного провода к кабелю с одной жилой является получение очень надёжного и долговременного контакта на участках соединения с минимизацией риска перегрева в точке электрической цепи. Невзирая на то что подсоединение проводов подразумевает внедрение нескольких способов, для определения рационального метода необходимо оценить все их достоинства и недочеты.

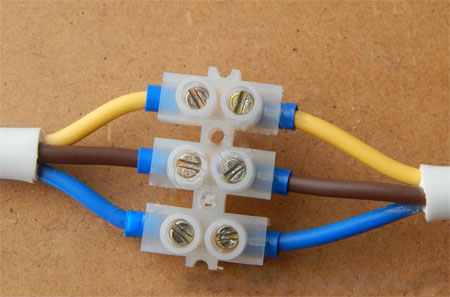

Способ с клеммными колодками

Современные устройства на базе прочного пластика с установленной латунной втулкой и просто закручивающимися обоесторонними винтами — сбалансированный вариант при осуществлении самостоятельного подсоединения.

Способ соединение включает всего несколько шагов

Зачистку жил на концах проводов.
Размещение пары зачищенных концов вовнутрь колодки.
Затяжка винтов комплектации при маленьком физическом усилии.

Плюсы этого метода заключаются в низкой цены, надёжности соединения и способности применения проводов, сделанных из разных материалов.

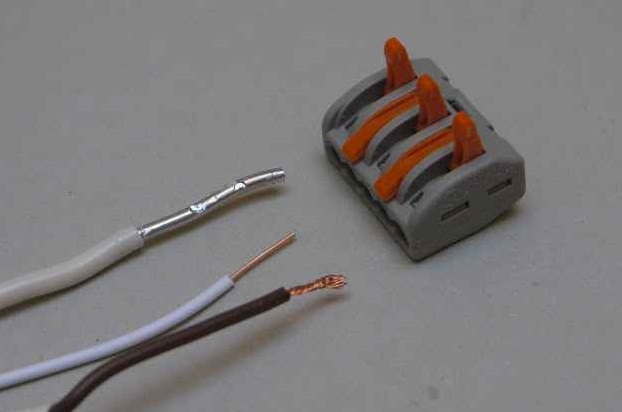

Способ с пружинными клеммами

Современные клеммные устройства отличаются наличием специального комфортного механизма, позволяющего аккуратненько фиксировать провода без повреждений.

В отличие от обыденных клеммы, пружинные снабжены особым фиксирующим механизмом

Разработка выполнения подразумевает:

Зачистку жил на концах проводов.
Подъём рычажка либо нажим пружины клеммы.
Размещение зачищенных от изоляции концов в отверстия соединительной коробки.
Отпуск пружины либо опускание рычажка клеммы.

Разовые и многоразовые устройства сейчас выпускаются в самой разной ценовой категории, что позволяет избрать лучшую модель зависимо от критерий эксплуатации. К преимуществам этого варианта также относится возможность соединения многожильных тонких проводов, малогабаритные размеры и наличие комфортного встроенного индикатора контроля работы электрической сети.

При помощи клемм также можно соединять и дюралевые провода. Более тщательно об этом в нашем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-soedinit-alyuminievyie-provoda.html.

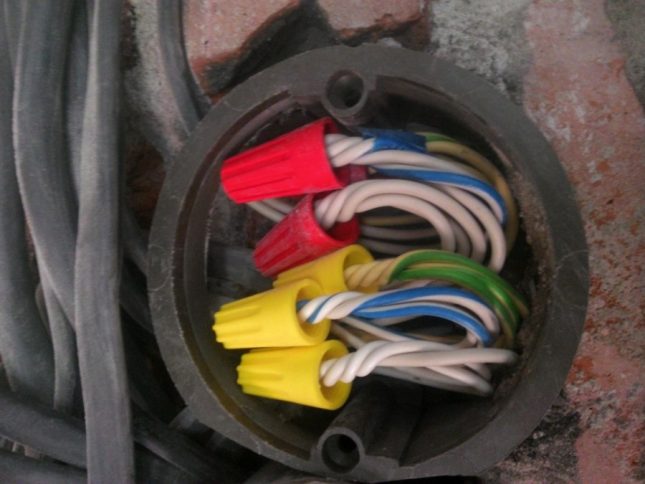

Метод с СИЗ-колпачками

Использование соединительных изолирующих зажимов либо колпачков с внутренней пружиной, удерживающей жилы, животрепещуще для применения снутри распределительных коробок самого различного типа.

Таковой способ комфортен при монтаже проводов в распределительной коробке

Подготовительная зачистка жил;
Складывание и выравнивание жил по изоляционному обрезу.
Выравнивание длины проводов по глубине отверстия в корпусе.
Накручивание колпачков на зачищенные жилы по направлению часовой стрелки, до момента срабатывания интегрированной пружины.

Плюсы этого соединения представлены полностью доступной ценой, минимизацией риска возгорания, быстротой установки, огромным выбором колпачков по размеру и цвету, также очень высочайшим качеством выполненного соединения. Метод не применяется при подсоединении медных проводов к дюралевым кабелям.

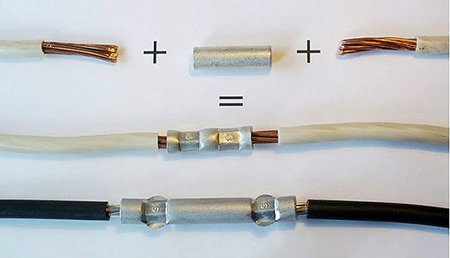

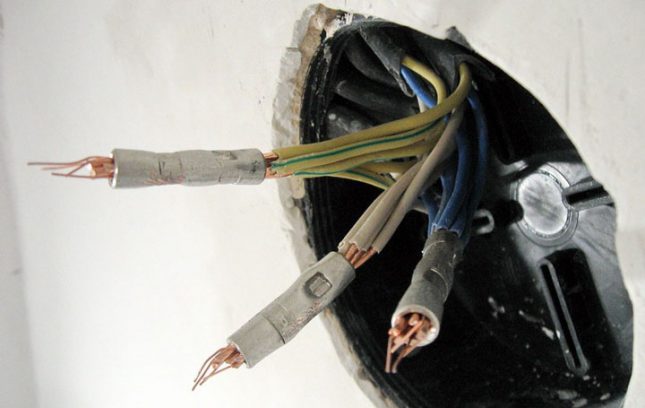

Опрессовка с помощью гильз

Один из самых надёжных и фаворитных на сегодня вариантов соединения проводов либо кабелей. Метод довольно прост для выполнения своими руками, но просит использования специального инструмента.

Способ прост и не просит использования особых инструментов

Этапы соединения проводов:

Зачистка концов проводов от изолирующего слоя.
Стыковка зачищенных концов снутри специальной гильзы.
Довольно плотный обжим применяемой гильзы особыми пресс-клещами.
Изоляция выполненного обжима.

Размещение кабелей может быть по двум сторонам гильзы либо с одной стороны. Во 2-м случае очень принципиально держать в голове, что суммарное сечение соединяемых кабелей должно соответствовать поперечнику гильзы. Плюсы соединения представлены высочайшими высококачественными чертами и полностью доступной ценой. Все же этот вариант отличается некоторыми минусами, посреди которых разовый материал гильзы, некоторая трудоёмкость и необходимость приобретения специального инструмента в виде трубореза и пресс-клещей.

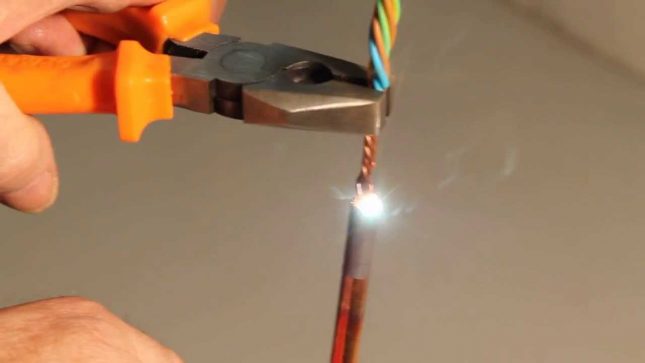

Способ пайки либо сварки

Бывалые электрики в большинстве случаев применяют пайку либо сварку с целью соединения нескольких жил снутри распределительной коробки. Метод не очень сложен в самостоятельном выполнении, но востребует определённых способностей и наличия бытового паяльничка либо специального сварочного оборудования.

Сварка обеспечит надёжное крепкое сцепление проводов

Разработка выполнения подразумевает:

Оголение концов проводов.
Скручивание приготовленных участков.
Соединение оголённых жил спайкой либо свариванием.
Изоляцию участка с помощью изолирующей ленты, термоусадочной трубки либо кембрика.

Главные плюсы этого метода представлены надёжным и очень крепким проводным скреплением, но при всем этом следует держать в голове, что для этого соединения нужна использовать особый инструмент. Также должны учитываться сложность паечного процесса для получения неразъёмного соединения и ограничения в согласовании с критериями применения, озвученными в пт ПУЭ.

Меры безопасности

К категории непрофессиональных соединений относится способ скрутки многожильных проводов с одножильными. Таковой вариант кабельного подсоединения общими правилами и установленными мерами безопасности не предусматривается, потому это подсоединение, обычно, всегда отклоняется спецами приёмной комиссии, в итоге чего объекты не принимаются в эксплуатацию.

В большинстве случаев такая скрутка снутри специальной коробки применяется в качестве промежной операции, предыдущей пайке либо сварке, также обжиму всех мест соединения, либо в критических случаях, при отсутствии способности выполнить проф подсоединение.

Мерами безопасности предвидено:

аккуратное удаление изоляции на участках соединения;
обезжиривание оголённого места провода ацетоном;
кропотливая зачистка обезжиренного участка наждачкой;
восстановление проводной изоляции на участке соединения.

На практике по правилам безопасности может применяться несколько вариантов подсоединения, включая:

ординарную параллельную скрутку. Более распространённый и обычной для самостоятельного выполнения вариант соединения с довольно хорошим качеством контакта, но ослабевающим при вибрации либо механическом воздействии;
метод «навивки», используемый по мере надобности выполнить ответвление проводов от центральной магистрали.
бандажную скрутку для подсоединения 2-ух и поболее проводов с дополнительным проводником из аналогичного материала. Вариант содействует механической прочности на разрыв в участке соединения.

Самым удачным и более надёжным методом временного соединения с соблюдением всех мер безопасности как и раньше считается вариант обычной накрутки с последующим зажимом. Принципиально держать в голове, что способ скрутки проводников принято считать опасным, если после подсоединения не применяется отменная, высококачественная изоляция контактирующих участков.

Познание принципов соединения проводов необходимо при сборке либо ремонте разных электроприборов и устройств, к примеру, диммеров: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html.

Скрепление одножильных проводов с многожильными кабелями не отличается какими-либо особыми критериями, потому может быть применен фактически хоть какой метод соединения. Все же каждый вариант обладает некоторыми преимуществами и недочетами, которые должны быть учтены для выбора рационального способа крепления.

Методы соединения проводов между собой

Как соединить в разделительной коробке два провода? Для таковой процедуры существует несколько вариантов надежных соединений. Принципиально знать, что есть некоторые аспекты, от которых зависит выбор соединителя:

Дюралевый либо медный материал жил.
Место проведения работ – вода, улица, пол, квартира, обыденные условия.
Различные либо однообразные сечения жил.
Количество проводников – три, два, четыре.
Многопроволочная либо однопроволочная структура жилы проводов.

Исходя из этих аспектов, и выбирается верный и более лучший способ соединения. В нашей нынешней статье разглядим надежные виды соединения проводов.

методы соединения проводов

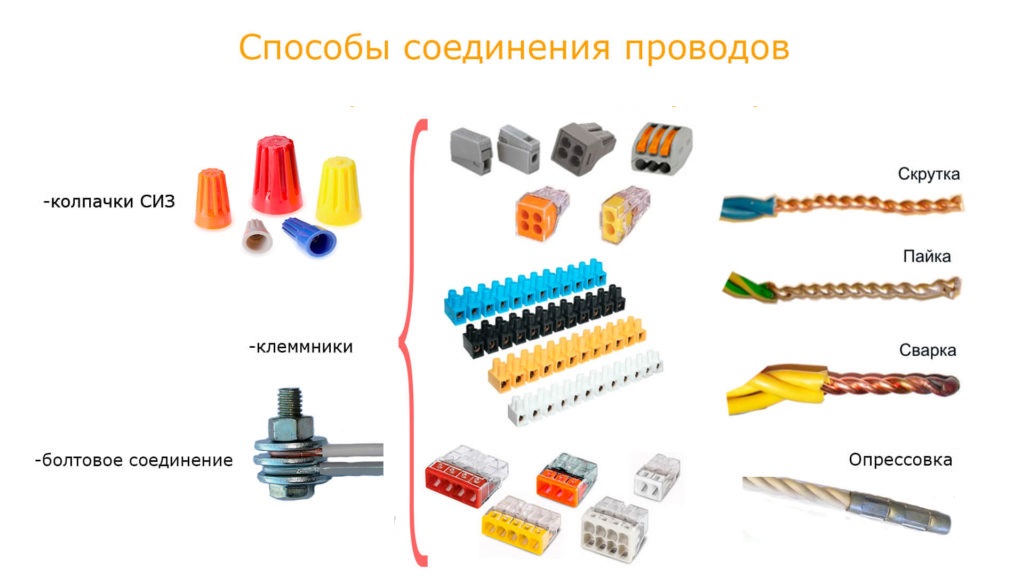

Наилучшие методы соединения проводов

Существует несколько методов соединения проводов между собой. Любой из них отличается надежностью, но имеет свои аспекты воплощения. Разглядим более детально каждый вариант.

Внедрение клеммных колодок

Клеммный способ является одним из самых надежных методов соединения проводов между собой и осуществляется он с помощью особых приспособлений – клемм. Клеммами именуется пластмассовая коробка с латунной втулкой и 2-мя вкручивающимися по краям болтами.

Для того дабы соединить медные провода между собой клеммой, нужно воткнуть их в отверстие и отлично зафиксировать винтиками. Таковой вариант соединения больше подходит для распределительных коробок и установки плафонов, розеток либо выключателей.

Направьте внимание! Клеммные коробки могут иметь различные входные отверстия, которые созданы для определенного сечения жил.

Читайте по теме: Установка осветительного прибора в натяжной потолок

Данный вариант имеет следующие плюсы:

Доступность;
Простота и легкость монтажа;
Качественное скрепление;
Возможность скрепления меди и алюминия.

Время от времени колодки могут отличаться нехорошим качеством, что приведет к поломке соединителя;
Такая разработка позволяет соединить только два проводника;
Не подходит для многопроволочных жил;
Надежность конструкции обеспечивает пайка;
Для скрепления 2-ух гибких проводов пригодиться обжим наконечниками.

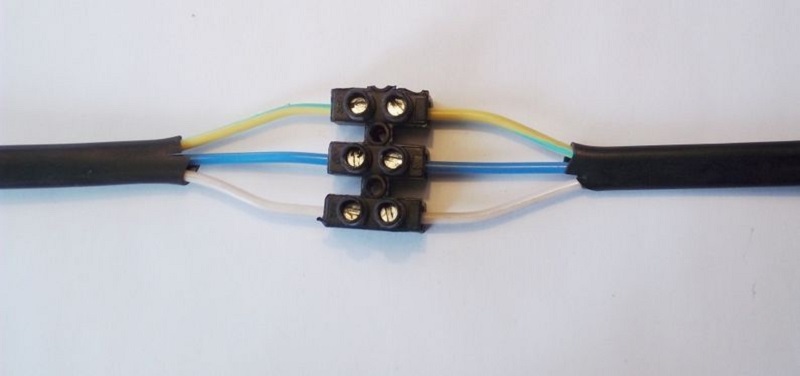

Соединение при помощи клеммных колодок

Пайка и сварка

Пайкой именуется соединение электрических кабелей при помощи расплавления припоя. Таковой вариант идеальнее всего подходит для медных изделий.

Разглядим достоинства процедуры:

Надежность;
Возможность соединения одножильных и многожильных кабелей;
Возможность скрепления проводов с разным сечением жил;
Отсутствие обслуживания при эксплуатации;
Долговечность конструкции;
Доступность.

Трудозатратность процесса;
У человека должен быть определенный опыт владения паяльничком;
Продолжительность монтажа.

Пошаговая аннотация, как соединить кабеля с помощью пайки:

Сперва с проводников следует снять изоляции около 4-5 см на концах.
Потом необходимо зачистить обнаженные концы при помощи наждачные бумаги.
Потом зачищенные участки следует проработать нагретой канифолью.
Следующий шаг – скрутка. В пайке два провода соединяются с помощью паяльничка.
Для этого берем паяльничек и подносим его нажимало к припою.
Разогреваем скрутку и заполняем оловом промежутки между болтами.
Оставляем остывать.
После полного остывания скрутку необходимо протереть спиртом и заизолировать.

Как накрепко соединить два провода без пайки? Для этих целей применяется сварка. Сварка является самым надежным методом скрепления проводников. Сварка дает возможность соединить довольно прочно два провода между собой с помощью сварочного кабеля.

Надежность и высочайшее качество скрутки;
Долговечность и безопасность конструкции.

Единственным недочетом такового метода является тот факт, что для воплощения сварки человек обязан иметь определенные способности и умения таких работ, потому в большинстве случае приходится обращаться к спецам.

Пошаговая аннотация, как соединить сварочный кабель между собой:

Удаляем изоляцию с кабеля на концах по 6-7 см.
Обнаженные участки зачищаем наждачкой и прорабатываем канифолью.
Исполняем скрутку.
Поверх скрутки закрепляем клещи заземления.
Подносим электрод к месту соединения кабелей и стремительно касаемся им жил.
Оставляем остывать.

Направьте внимание! При выборе сварочного аппарата надежным вариантом является инверторный вариант. Он имеет маленький вес, малогабаритные габариты и широкий спектр регулировки тока, устойчивую дугу.

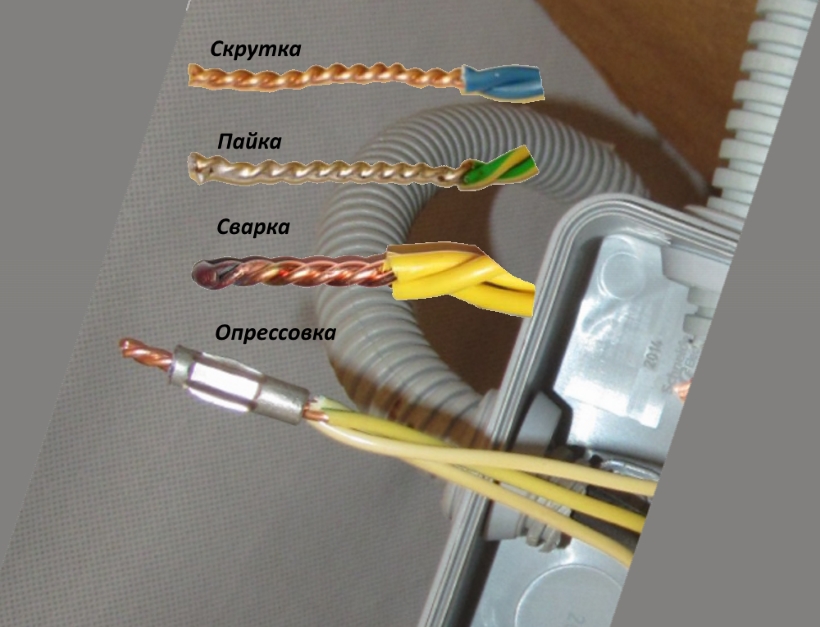

Сварка и пайка проводов

Самодельные клеммы для проводов

Самодельные клеммы для проводов в ближайшее время также пользуются особенной популярностью, так как является надежным, и стопроцентно откидывают какие-либо растраты. Для этого для вас пригодиться отыскать подходящий металл, его толщина должна составлять не меньше 0,8 сантиметра. Потом следует выполнить чертеж и обрезать материал по контуру. Следом осуществляется извив клемм. Дальше монтируем клемму на провод и закрепляем болтом.

Пружинные клеммы

Данный вид клемм появился на рынке сравнимо не так давно и до нынешнего времени является более надежным и неопасным вариантом соединения. Их отличия от обыденных приспособлений заключается в соединении проводников с помощью специального механизма, который позволяет выполнить это стремительно и аккуратненько.

Кабеля зачищаются, прорабатываются канифолью. Потом вставляются их концы в клемму, и опускается рычаг, готово!

Возможность скреплять дюралевые и медные изделия;
Возможность работать с многожильными проводниками;
Отсутствие повреждений при монтаже;
Компактность;
Высочайшее качество;
Контроль работы с электросетями.

Недочет у конструкции один – огромные издержки, одна клемма стоит довольно недешево, что в некоторых вариантах стопроцентно откидывает этот метод.

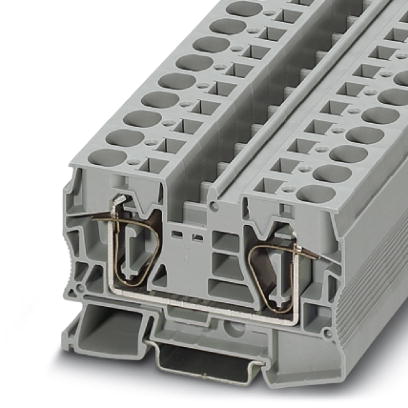

схема пружинных клем

Установка колпачков СИЗ

Данный метод на практике применяется достаточно нередко, так как в итоге удается получить надежную конструкцию с хорошим контактом. Сам колпачок представляет собой пластиковую коробку с железной резьбой снутри. С его помощью более нередко скрепляют толстые кабели.

Дабы соединить изделия, необходимо зачистить изоляцию на концах, зачистка осуществляется длиной в два сантиметра на каждом конце. Потом жилы скручивают и надевают на них с усилием колпачок.

Перед тем соединить изделия будет нужно посчитать количество проводников. На базе этих результатов подбирают надежный колпачок. Главными плюсами метода является низкая цена, легкость монтажа и компактность скрутки.

Опрессовка особыми гильзами

Этот способ является одним из более надежных скруток. Сущность работ заключается в помещении обнаженных проводов в специальную гильзу, которая обжимается со всех боков. Потом гильзу необходимо изолировать.

Кабеля при всем этом должны направляться с различных сторон трубки либо же в одном направлении. 1-ый вариант подразумевает размещение стыка в центре гильзы, 2-ой предполагает, что поперечное сечение проводников не будет превосходить сечение специальной гильзы.

Отменная изоляция;
Качество сборки;
Низкая цена приспособлений.

Невозможность использовать гильзу больше 1-го раза;
Для монтажа пригодятся особые клещи с прессом м труборез.
Для дюралевых и медных изделий пригодиться особая гильза.
Установка просит довольно много времени.

Схема опрессовки гильзами

Скрутка и изоляция

Сущность способа заключается в самодельном соединении жил между собой. Проводники зачищаются, прорабатываются канифолью и накрепко скручиваются плоскогубцами, место сцепки изолируется.

Легкость монтажа;
Низкая цена.

Низкое качество сцепки;

Невозможность соединить медные и дюралевые изделия.

Такая скрутка применяется для монтажа временной проводки. В качестве изоляции применяют кембрики.

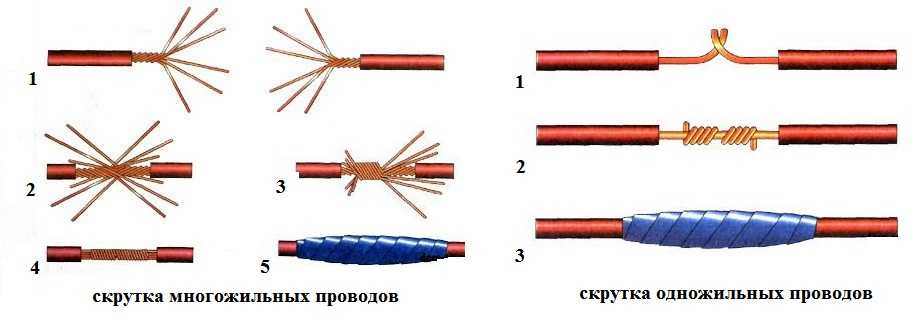

Схема скрутки проводов

Зажим орешек

Таковой способ соединения проводов подразумевает внедрение специального приспособления – кабельного зажима, который состоит из 4 болтов и 2 пластинок. Дабы соединить изделия, концы зачищают, надежным способом фиксируют в пластинке и надевают на них оболочку из карболита.

Низкая цена;
Легкость монтажа;
Возможность соединить медные и дюралевые изделия;
Качественная изоляция.

Нужна часто подтягивать винты;
Метод не позволяет соединить установок в распределительных коробках.

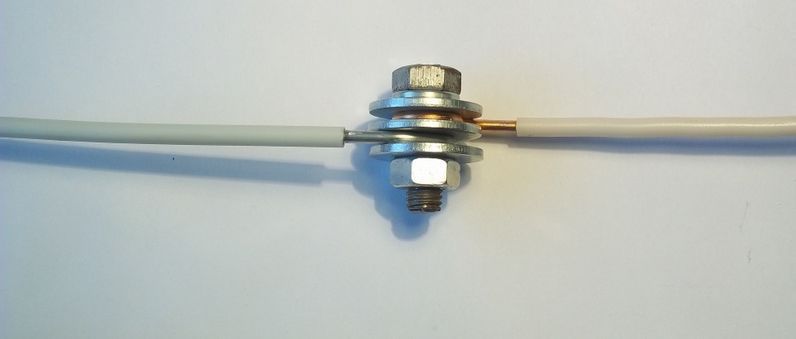

Внедрение болта

Как соединить два провода в один с помощью болта? Таковой вариант лучше подходит для цепей с завышенным напряжением. Соединение при всем этом выходит надежным, но узел выходит сильно массивным. Но знать о нем стоит так как таковой вариант решает делему скрепления кабелей из различных металлов, которые на 1-ый взор полностью несовместимы.

Дабы соединить жилы, их зачищают и скручивают в кольцо. Потом на болт надевают шайбу из стали и накидывают кольца кабелей. Всю конструкцию накрепко фиксируют гайкой.

Основным преимуществом такового соединения является легкость монтажа и возможность раскрутить приспособление в хоть какой момент. Но в этом методе необходимо быть максимально осторожным и смотреть, дабы отсутствовали прямые контакты дюралевых и медных изделий.

болт для зажима

Другие методы

Очередной способ соединения проводников – внедрение заклепки. Одними из его недочетов является невозможность разобрать потом конструкцию и наличие определенного инструмента. Соединяются провода по данной технологии с внедрением такового приспособления, как заклепка. Для этого нужно надеть ее поначалу на дюралевый штекерный проводник, а потом на шайбу пружины, медный кабель и шайбу плоской формы. Дальше будет нужно воткнуть стержень из стали в заклепочник и с усилием надавить ручки до образования соответствующего щелчка.

Если соединяются однотипные проводники, то надобность в разрезной шайбе отпадает.

Объединение многожильных и одножильных проводов

Сцепка многожильных кабелей делается таким же образом, как и одножильных. Но существует более совершенная разработка, при выполнении которой сращивание выходит более малогабаритным и осторожным. Дабы их соединить будет нужно подогнать все провода по длине и зачистить их концы.

Дальше зачищенные участки распушиваются, вставляются друг и скрепляются узкой проволокой. Потом смазываются особым лаком и пропаиваются. Применяется так называемое пуэ правило.

После пайки делается изоляция изолентой в несколько слоев. Такая разработка отличается особенной прочностью и способна выдерживать без деформации вес до 15 килограмм.

Одножильные провода можно соединить таким же методом, но обвивать их вокруг друг дружку следует более кропотливо, более 5 раз. Потом заместо узкой проволоки применяют пинцет, которым сгибают скрутку. Это нужно для роста механической прочности. Последующие деяния подобны технологии объединения многожильных проводников.

Скрутка проводов не является томным и трудозатратным процессом. Данная процедура просит от человека минимум определенных способностей и умений. Естественно, все находится в зависимости от типа проводников и избранного метода, но даже начинающий ремонтник может подобрать лучшую для него технологию посреди перечисленных вариантов.
