Электрический контакт находится в зависимости от свойства и надежности соединения проводов. При монтаже проводки не можно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким главным требованиям:
- — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого кусочка провода;
- — механическая крепкость, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то крепкость контакты должна быть не меньше прочности самого проводника.
Методы соединения проводов

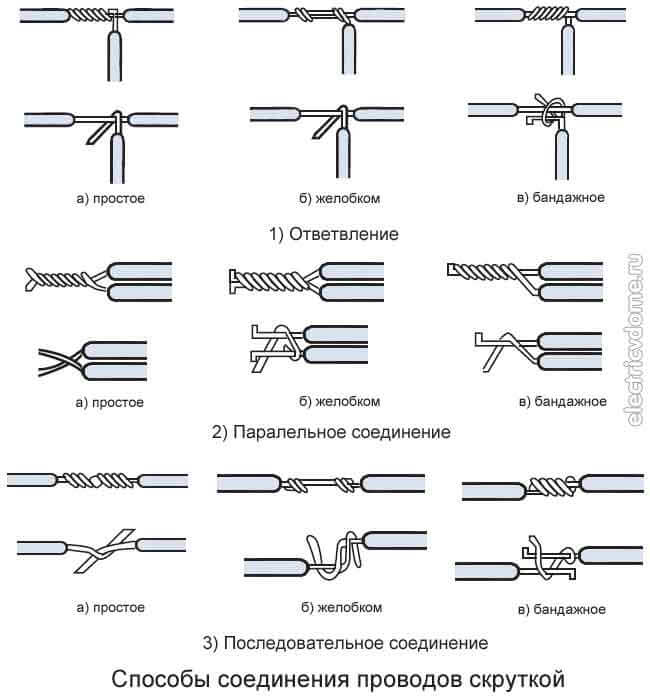

1. Соединения проводов скруткой. Из-за собственной простоты, более распространенный метод. Для этого довольно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается более 5 см), потом обнаженные жилы скручиваются между собой.

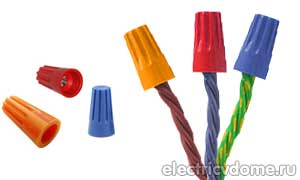

Изолируются скрученные обнаженные жилы обыкновенной изолирующей ПХВ лентой. В место изолирующей ленты можно применять особые «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем изолируют обнаженные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, к примеру медь и алюминий.
2. Соединение проводов пайкой. При помощи пайки установка соединений занимает чуток больше времени, но этот метод белоснежнее надежный, чем обыкновенной скруткой.
При скрутке контактов, на сколько бы она не была высококачественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перенагреваются.

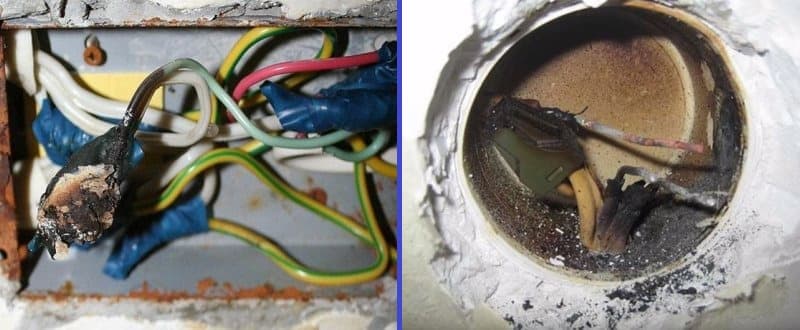

Последствия не высококачественной скрутки это оплавление изоляции в местах соединений, куцее замыкание и пожар.
Пайка гарантирует надежный электрический контакт с малым сопротивлением и нужной механической прочностью. Для пайки используют обыденный оловянно-свинцовый припой и канифоль.

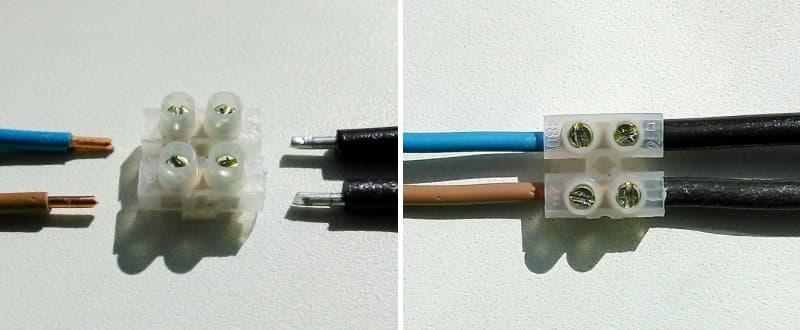

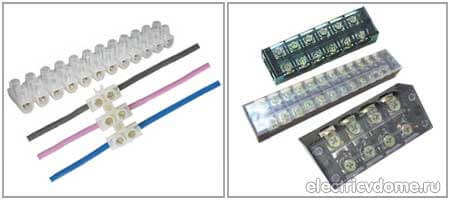

3. Внедрение клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластинку с контактами. При помощи клеммных колодок можно соединять медные провода с дюралевыми.
Клеммные колодки по методу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимными пластинами.
Клеммные колодки у каких провода прижимаются винтом имеют один недочет. В них провод можно разрушить самим витом при затягивании контакта. В особенности животрепещуще при подсоединении дюралевых либо многожильных проводов.
Колодки с прижимными пластинами более надежны по сопоставлению с винтообразными, так как при затягивании провод прижимается к клемме пластинкой.
4. Пружинные клеммы. Наверняка, самый резвый и действенный метод соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтообразных тем что провода фиксируются не винтом, а пружинным зажимом.

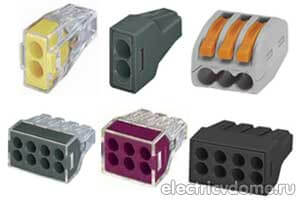

На сегодня зажимов пружинного типа сильно много, самые распространенные из них это клеммники конторы «Wago».
Применяются для соединения как мягеньких многожильных, так и одножильных проводов различного сечения.
При помощи таких клемм также можно создавать соединение медных и дюралевых проводов. Для этого применяются особые клеммники «Wago». В них применяются контакты из биметаллической пластинки покрытые специальной пастой, которая предутверждает окисление проводов.
5. Ответвительный сжим . Ответвительные сжимы либо как их именуют в народе «орешки» служат для подсоединения к магистрали полосы без сотворения ее разрыва.
Сам сжим состоит из 3-х железных пластинок с винтами и изолирующей коробки в какой размещаются эти пластинки. Ответвительный сжим нередко используют для соединения медных и дюралевых проводов, к примеру для присоединения к воздушной полосы из алюминия.
Соединение медных и дюралевых проводов в домашних критериях
Если нужна соединение медных и дюралевых проводов, а клеммных зажимов и колодок нет под рукою, возможно обойтись без них. Скрутка проводов в данном случае не является неплохим выходом из положения, так как в какой-то момент место скрутки меди и алюминия окислится и это приведет к потере контакта.
Действенным решением данной трудности является внедрение обыкновенной гайки, болта и шайбы.
Надежность данного соединения ни чем же не уступает описанным выше клеммникам. Единственный недочет в громоздкости (к примеру, при применении в распределительной коробке) и огромного количества изолирующей ПХВ ленты для надежной изоляции.
Как лучше соединить дюралевый провод с медным: 5 обычных решений
Считаете, что проводка из алюминия – наследство прошедшего века и ее уже нигде не встретишь? Ошибаетесь. Большущая часть населения нашей страны все еще проживает в жилом фонде, доставшимся нам от эры СССР, а там-то… сами осознаете. Многие решают поменять дюралевые повода на медные, что можно только приветствовать. Но хочешь, не хочешь, а в некоторых узлах их приходится соединять, и делать это необходимо хорошо и отменно, о чем и побеседуем.
В чем причина несовместимости?
Используя соединение алюминия и меди в проводке, сначала необходимо учесть, что они владеют разными хим качествами. Данный факт имеет конкретное воздействие на долговечность и качество соединения, из него же вытекает три предпосылки:
- Процесс окисления дюралевого провода неотвратим, так как в окружающем воздухе всегда находится влага. Контакт с медным проводником существенно ускоряет его течение. В конечном итоге у слоя окислов удельное сопротивление выходит выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
- Дюралевый провод по сопоставлению с медным обладает наименьшей электропроводимостью, отчего посильнее нагревается. В процессе эксплуатации проводники пару раз проходят через нагрев и остывание, при всем этом они сжимаются и расширяются. Если учитывать существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя куцее время контакт ослабеет, и будет нагреваться.
- Гальваническая несопоставимость этих 2-ух материалов приводит к появлению электролизной реакции при протекании электротока. Даже малая влажность содействует появлению коррозии узла. Отсюда все красоты: нагрев, оплавление изоляции, замыкание и, как результат – возгорание. И тут даже защита кабеля металлорукавом не поможет.
Короткие выводы
Как избежать ненужных последствий, когда приходится делать соединение меди и алюминия в проводке либо распределительной коробке? Анализируя вышеупомянутое, навязываются два обычных вывода:
- Не допускать прямого контакта медного и дюралевого проводника.
- Исключить доступ воздуха в соединительный узел.
Ну, условия второго умозаключения мы выполнить навряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.
Как лучше соединить дюралевый провод с медным: доступные варианты
Спецам известны как минимум 5 методов коммутации, которые позволяют выполнить высококачественный контакт:
- Болтовое соединение с промежными шайбами.
- Винтообразные контактные зажимы ЗВИ.
- Современные клеммники универсального предназначения.
- Ответвительные зажимы типа «орех»
- Скрутка через слой свинцово-оловянного припоя.
Разглядим тщательно любой из вариантов, это поможет обусловиться фактически в хоть какой ситуации, в том числе верно выполнить проводку в древесном доме .
Болтовое контактное соединение

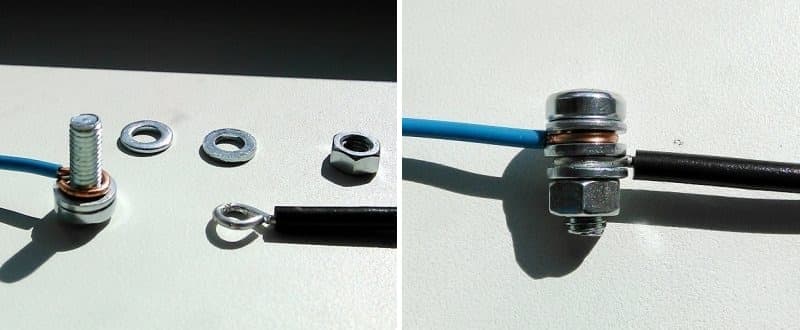

Метод по праву считается самым легкодоступным для любого, даже дальнего от электромонтажа юзера. Тут необходимы всего только болт, гайка, шайбы, гаечные ключи и изоляция. Процесс монтажа включает четыре пт:
- Зачистить провода на 20-30 мм.
- Соответственно поперечнику болта на каждой зачищенной жиле сформировать по кольцу.

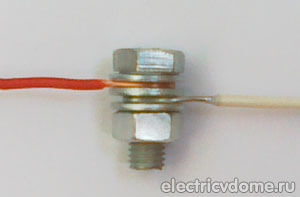

- Надеть на болт элементы соединения в следующей последовательности: шайба, кольцо медного провода, шайба, кольцо дюралевого провода, шайба. Затянуть все это дело гайкой.
- Заизолировать скрутку изолентой.
Сейчас вопрос: можно ли скручивать таким методом дюралевый и медный провода, когда соединяемых жил несколько? Очевидно, можно, но тут главную роль играет длина болта. Между жилами из 1-го металла можно не укладывать промежные шайбы. Способ в особенности неплох для соединения моножильных проводов.
Болтовое соединение не без минусов. Сначала, вы уже увидели, что оно очень объемное, не всюду таковой узел поместится. Еще одна ситуация: достаточно нередко длины проводов, выходящих из коробки, не хватает для реализации этого способа. В таком случае придется применять другие методы.
Винтообразное соединение между алюминием и медью с помощью зажимов ЗВИ
Хоть какой, кто когда-нибудь подключал люстру либо осветительный прибор, наверное уже встречался с такими винтообразными зажимами. ЗВИ подходят и в нашем случае:
- Очищаем провода от изоляции на одну вторую длины клеммы.
- Вставляем очищенные концы в клеммник с обратных сторон.
- Затягиваем винты. Принципиально не перетянуть, по другому болт может раздавить дюралевый проводник.
Вставляя провода в клеммник, постарайтесь избежать соприкасания жил из различного металла.
Внедрение самозажимных клемм универсального предназначения

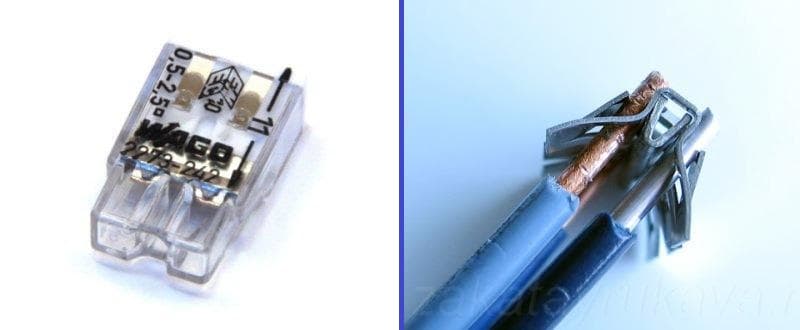

К таким устройствам относятся пользующиеся популярностью клеммники конторы Wago. Уж сколько вокруг них копий поломано, а большая часть электриков продолжают ими воспользоваться, тем паче, это не самый нехороший вариант.

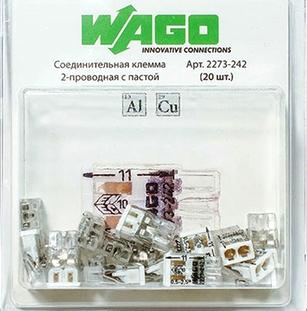

Компания производит особые модели, которые оснащаются контактной пастой «Alu-plus». Она избавляет оксидную пленку в момент зажима и обеспечивает в последующем защиту от электролитической коррозии. Так что в нашем случае можно соединять дюралевые и медные провода вкупе без риска окисления в зоне контакта.
Найти модель с пастой просто – на упаковке нанесены литеры «Al Cu». Нас заинтересовывают следующие серии:
- 2273-242; 2273-243; 2273-244; 2273-245; 2273-248.
- 773-302; 773- 304; 773-306; 773-308.
- 273-503.
- 224-111; 224-122.
Выбор модели находится в зависимости от критерий использования. Количество подключаемых проводников, на которое рассчитана клемма, определяется по последней цифре индекса. Для сборки узла довольно выполнить два обычных деяния:
- Снять с провода изоляцию на длину, которая указана на корпусе клеммника.

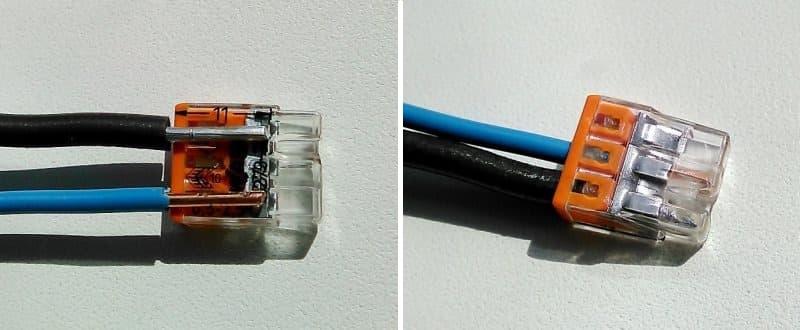

- Воткнуть каждую очищенную жилу в свое гнездо до упора. Следить, зашел ли провод до конца, можно через прозрачный корпус клеммы.
Такие клеммники производитель позиционирует как разовые, т.е за ненадобностью узла клеммы просто подрезают. Но мы не привыкли отступать – если потихоньку крутить провода в различные стороны, то они выходят из гнезда. К огорчению, часть пасты «Alu-plus» все-же остается снутри клеммы, но ее можно приобрести раздельно.
Как неопасно соединить медный и дюралевый провод, используя зажимы типа «орех»

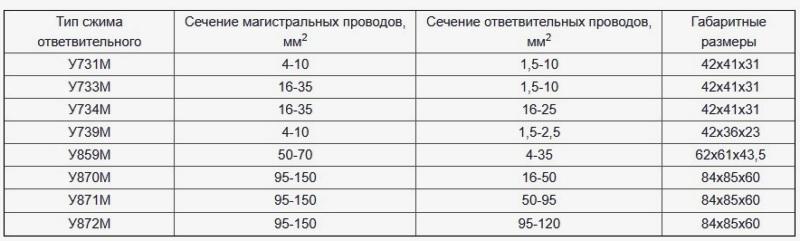

Фактически, «орехом» этот зажим окрестили электрики, так как снаружи на него похож. По сути он именуется «сжим ответвительный». Их нередко можно повстречать в этажных распредщитах. Там зажимы служат для отвода напряжения в квартиру от магистральной полосы. Зная сечение провода, мы сможем хорошо подобрать типоразмер сжима, таблица поможет выполнить это мгновенно.
Соединение проводников происходит так:

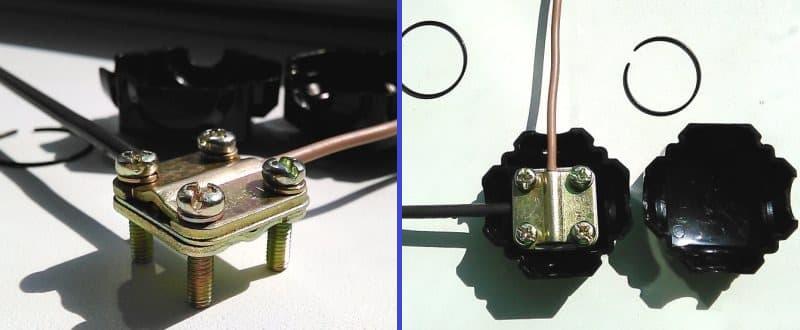

- Снять стопорные кольца и разобрать корпус «ореха».
- Зачистить проводники на длину контактной плашки.
- Воткнуть провода в пазы железной плашки с различных сторон. Между медью и алюминием должна быть прокладка из металла, это исключит прямой контакт металлов.
- Сейчас можно скручивать дюралевые и медные провода снутри плашки, т.е. затягивать болты.
- Воткнуть соединение в корпус, и установить на место стопорные кольца.

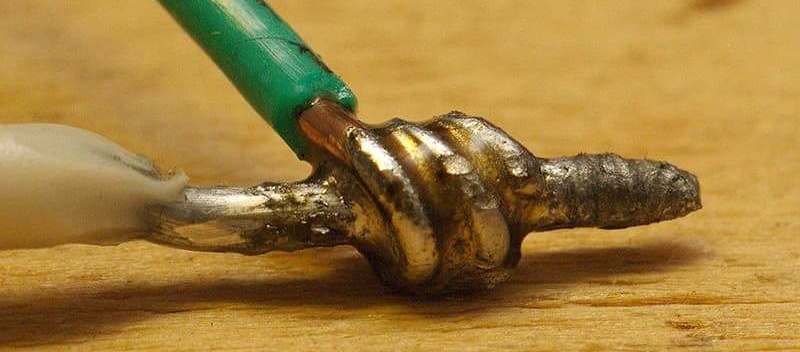

Скрутка через слой свинцово-оловянного припоя
Рядовая скрутка, которую могут делать с юношества все без преувеличения. Но тут медь необходимо обработать свинцово-оловянным припоем, дабы предупредить ее прямой контакт с алюминием.
Скручивать нужно с осторожностью, по другому дюралевая жила сломается при лишней нагрузке. Контактный узел кропотливо изолируют, отлично с этим совладевает термоусадочная трубка. Мягко говоря, способ немного устаревший, но когда есть необходимость стремительно обеспечить соединение, он полностью применим.
Итоги
Непременно, тут мы разглядели не все методы соединения проводов из меди и алюминия, а только самые доступные. К примеру, еще есть способ опрессовки с применением обжимных гильз. Никто не спорит, что он надежен и долговечен, но нуждается в наличии специального инструмента, который не всегда есть под рукою.
Правда, некоторые умудряются выполнить обжим с помощью плоскогубцев либо зубила и молотка, только о качестве контакта в данном случае гласить не приходится. Преимущество перечисленных технологий, сначала, в доступности и простоте реализации.
