Думаю многие из нас понимают, что соединение витой пары между собой не подразумевает наличие высочайшей квалификации, но некоторые аспекты в данном деле все-же следует учитывать. Восстановление либо наращивание витой пары дома либо в кабинете приходиться делать по различным причинам. К примеру, вы приняли решение переставить компьютер на новое рабочее место, соединить несколько компов в локальную сеть, а по длине кабеля LAN у вас не хватает либо же случаем передавили витую пару ножкой стола, а сейчас ее необходимо отремонтировать.
Обстоятельств как вы осознаете может быть много, когда появляется необходимость соединения витой пары. Непременно в схожих ситуациях для вас ни что не мешает обратиться к услугам спеца, но если вы не прочь оперативно убрать повреждение не прибегая к сторонней помощи и желаете выполнить соединение LAN кабеля сами, то…
Отремонтировать покоробленный LAN кабель либо нарастить его вы сможете с помощью скрутки либо пайки одноцветных проводов между собой либо же через особый соединитель RJ-45. С помощью скрутки (способ телефонистов) вы можете соединить витую пару, сохранив крепкость и работоспособность полосы без соединителя и разъема RJ-45 (8P8C).
А вот соединение LAN кабеля способом пайки либо разъемного соединения подразумевает от вас наличия опыта и инструмента. На самом деле делать сращивание витой пары этими способами легко, но не всегда есть паяльничек, обжимные клещи и соединители под рукою. Потому скрутка витой пары, это другой способ этим двум, но даже в данном случае для вас пригодиться как минимум изолента и ножик. В общем не буду лить «воду» в статью, а расскажу все по порядку.
Соединение витой пары, через разъем и соединитель.
Вообщем существует несколько типов соединителей, которые используются зависимо от технических черт витой пары (тут читайте тщательно о категории и видах кабеля LAN ). Не считая этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукою находиться соединитель для разъемов RJ-45, а особых обжимных клещей нет, то стремительно и отменно опрессовать витую пару полностью можно и без них. В одной из прошлых публикации есть схема соединения витой пары и подробное описание способа опрессовки витой пары при помощи отвертки.

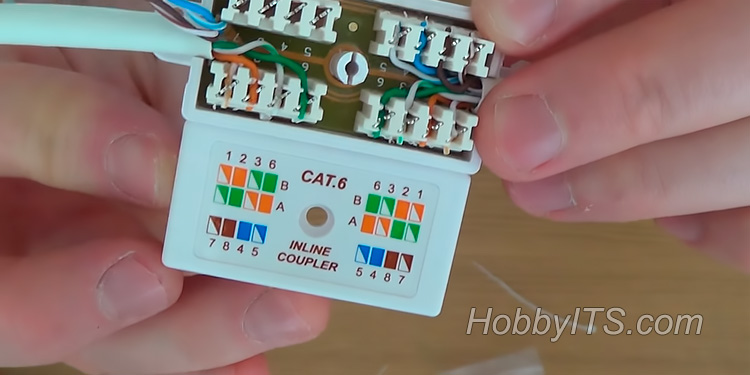

Если есть возможность, то вы сможете применять соединительный модуль для соединения 2-ух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем только необходимо вставить провода согласно нанесенной цветовой схеме. Все эти соединители используются при ремонтных работах для резвого восстановления, обычного и надежного соединения покоробленного кабеля LAN. Полагаю, что вопросов во время применения такового модуля у вас появиться не должно, а вот что делать если ни 1-го типа соединителя и коннектора RJ-45 у вас под рукою нет?
Соединение проводов витой пары пайкой.
Данный способ один из самых надежных методов соединения витой пары между собой, но подразумевает что у вас есть в границах досягаемости паяльничек, припой с флюсом снутри либо раздельно… Если вы держали в руках паяльничек, то непременно понимаете от чего зависит удачная пайка, но вот новеньким в данном деле иногда разобраться не просто. Я постараюсь кратко выложить главные моменты паяльного дела, ну а если для вас моих разъяснений будет не достаточно, то посетите какой-либо интернет-ресурс посвященный этому делу.
Сперва вскройте внешную оболочку внутренней нитью с 1-го и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-либо зажимом либо изолентой. Отрежьте нить, расплетите на несколько см пары и выровняйте, а позже снимите с них изоляцию до половины. Для этого подходят бокорезы/пассатижи либо ножик.
Дабы пайка прошла удачно необходимо выполнить несколько главных правил. Поверхность метала должна быть незапятанной, дабы припой к ней лучше прилег, а паяльничек лучше держать под углом 30-45 градусов к рабочей поверхности. В этом случае к проводнику.
Поднесите паяльничек к месту пайки и прогрейте проводник около 2-3 секунд, а позже поднесите припой (с флюсом снутри) и нанесите нужный объем. То бишь в месте пайки паяльничек расплавит припой из которого вытечет немножко флюса и необходимое количество оставляете на месте пайки. Для наглядности сделал пайку проводников по-быстрому.

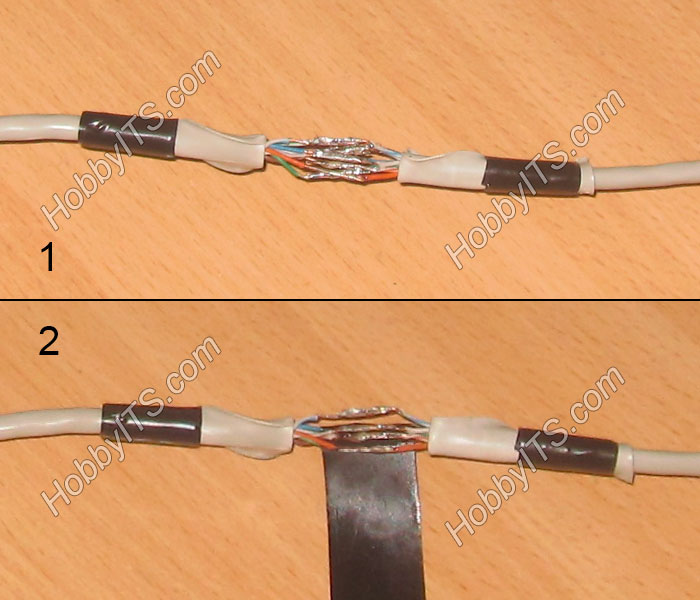

Осталось аккуратненько и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования смотрите потом, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По окончанию закройте место восстановления/наращивания витой пары внешней оболочкой (по мере надобности подрежьте) с одной и другой стороны и зафиксируйте к примеру, скотчем, дабы это место было наименее примечательным.
Если соединение/ремонт кабеля LAN будет производиться в местах где он подвержен сырости либо каким-либо другим наружным воздействиям (дождик…), то внешную оболочку лучше герметично закрыть. Может быть соединение витой пары пайкой либо соединителем в силу событий для вас не подходит, тогда примените обычный и понятный способ скрутки.
Скрутка витой пары между собой.

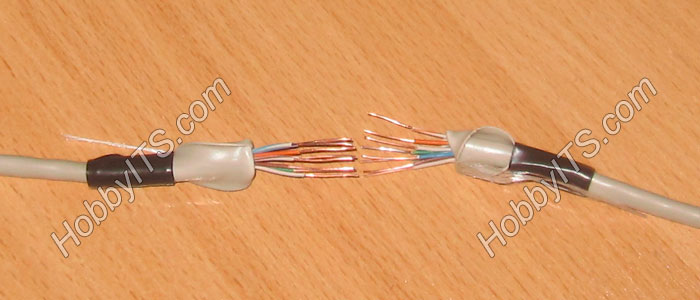

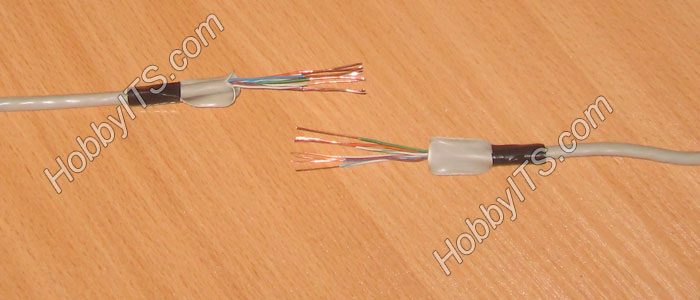

Так же как и в прошлом методе, необходимо сначала снять часть внешней изоляции с помощью внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратненько зачистить их от изоляции пассатижами либо ножиком до половины.

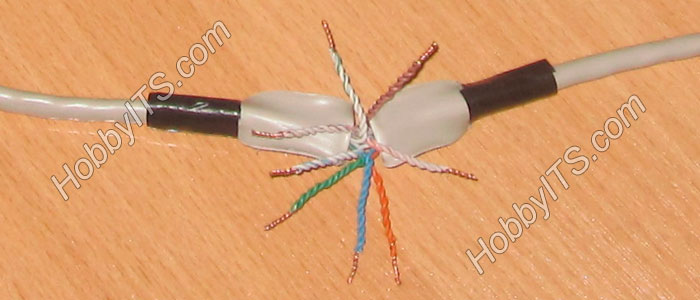

Сейчас нужно скрутить согласно цвету все жилы между собой. Для этого приложите оба кусочка провода друг к другу и начинайте делать скручивание жил от основания изоляции. По окончанию непременно удалите острые концы с каждой скрутки пассатижами либо бокорезами. Таковой метод скручивания в месте восстановления обрыва либо наращивания даст всем жилам в витой паре прочности. Скручивание медных жил без роли изоляции приведет к не долгосрочности и вероятному облому проводников в месте скрутки во время физического воздействия.

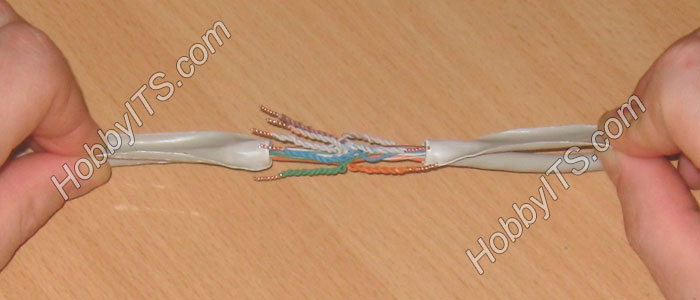

Дабы выполнить скрутку приемлимо аккуратной, необходимо высвободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в различные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

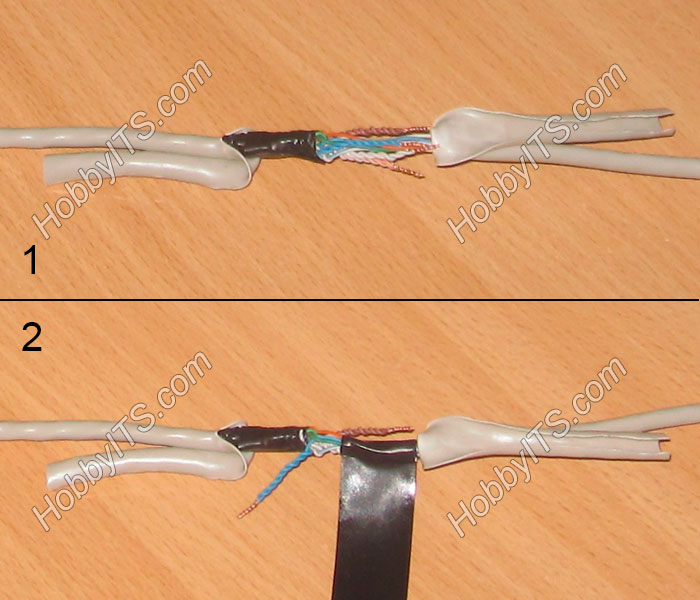

На следующем шаге постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в различные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Смотрите за тем, дабы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими 4-мя парами с оборотной стороны.

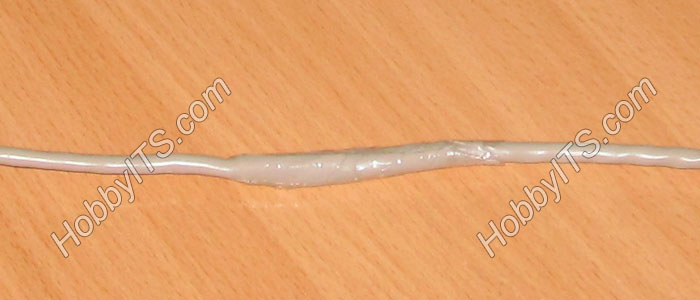

Дабы скрутка была не примечательной взгляду, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, дабы они закрыли собой место соединения 2-ух отрезков витой пары. По мере надобности подрежьте внешную изоляцию кабеля. В заключении зафиксируйте оба конца наружной изоляции скотчем либо…
Я уже упоминал в прошлом методе, что если скрутка будет подвержена воздействию наружным факторам (снег, дождик, сырость), то верхний слой изоляции кабеля следует выполнить более герметичной. А вообщем для внешней прокладки есть определенные типы витой пары. При желании хоть какой из методов можно усовершенствовать и доработать под себя. Все находится в зависимости от вашей находчивости, а я только показал принцип сращивания витой пары.
Соединение антенного кабеля между собой
Кабель служит для транслирования маломощных сигналов на экран телевизионного передатчика. В некоторых случаях может потребоваться удлинение этого провода, но перед этим процессом рекомендуется ознакомиться со структурой кабеля, дабы не появилось каких-то заморочек.
- Как устроен телевизионный кабель
- Как удлинить антенный кабель для телека
- Правила прокладки кабеля в квартире
Как устроен телевизионный кабель

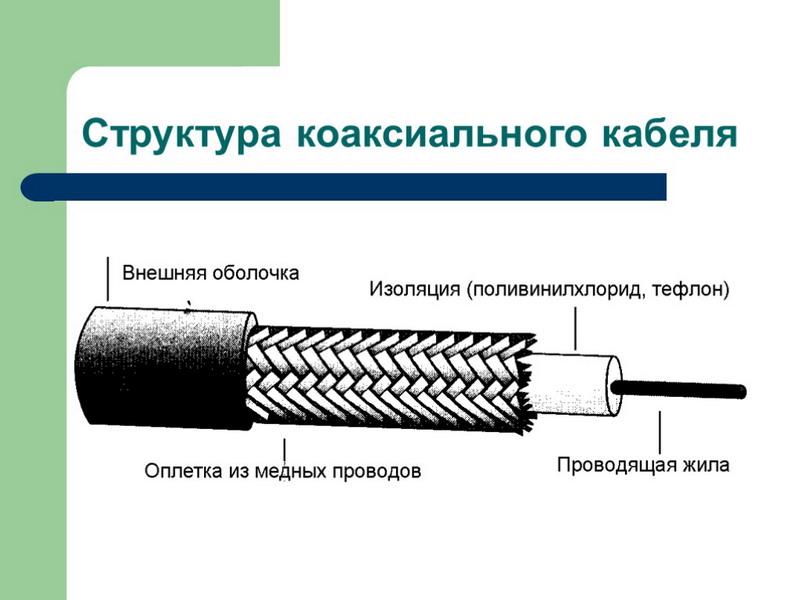

Стандартный коаксиальный шнур состоит из следующих неотклонимых частей:
- центральная жила, она находится в крепкой полипропиленовой оболочке, почти всегда изготовлена из меди либо омеднённой стали;
- экран, состоящий из дюралевой фольги, предназначен для защиты жилы от электромагнитных помех;
- для того дабы на провод не повлияли наружные поля, крепится внешняя оплетка, она сформировывает внешнюю часть коаксиального элемента;
- предусматривается и защита провода от механических повреждений и разрушений, она состоит из полиэтиленового покрытия всего кабеля.
Все элементы провода важны, потому следует основательно приготовить каждую часть соединяемых участков.
Специалисты именует соединение кабеля «разделкой». В процессе данной операции избранные участки очищаются от частей изоляции и приготовляются к будущему соединению.
Как удлинить антенный кабель для телека
Соединение кабелей можно выполнить несколькими способами. Они все требуют аккуратности, так как от свойства сочленения зависит передаваемый сигнал. Рекомендуется избрать лучший себе вариант, при всем этом следует учесть некоторые аспекты, к примеру, состояния провода и его структуру.
Перед тем, как проводить эту функцию, нужно отсоединить оба отрезка от всех передатчиков. Это делается в целях безопасности, так как наличие подключения проводов может привести к поражению током. Вот поэтому следует убедиться, что кабель не активен.
Соединение телевизионного кабеля с помощью F-разъемов
F-разъем представляет собой конструкцию из металла, при помощи которой соединяются два участка кабеля. Этот вариант позволяет не использовать паяльничек либо вспомогательную изоляцию. Такие разъемы почти всегда применяются, когда необходимо переставить телек в другое место комнаты, или починить покоробленный участок провода.
Дабы провести операцию, нужно приобрести два F-штекера, по одному на любой из концов шнура. Также нужна один переходник, его также именуют F-гнездо. Так как комплектующие различного размера, рекомендуется взять в магазин кусок кабеля, что сопоставить поперечникы.

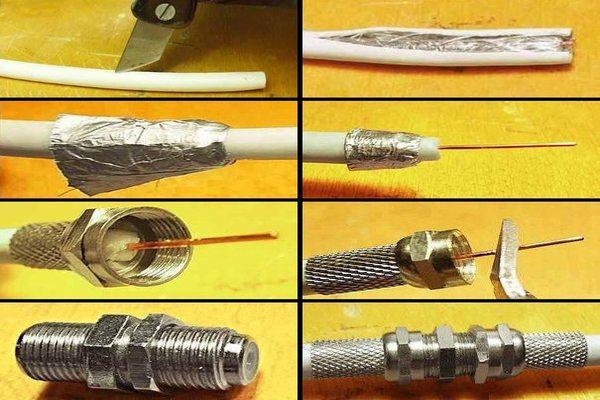

Проводить сочленение лучше по следующему методу:
- надрезается наружняя оболочка провода, длина надреза должна быть больше длины F-разъема;
- оболочка заворачивается в обратную сторону и срезается ножиком;
- в ту же сторону выкручивается экран из фольги и меди, дабы процесс проходил легче, данную оболочку можно немного надрезать;

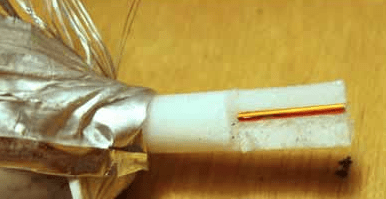

- изоляция центральной жилы подрезается ножиком, на самой жиле нельзя оставлять каких-то насечек, так как это понижает ее крепкость, что может привести к надлому;
- один из штекеров плотно накручивается на провод;
- если есть излишний участок жилы, лучше обрезать его, сама жила должна выступать из корпуса F-разъема на 3-5 мм;
- поперечник кабеля может быть несколько меньше, чем размер штекера, в данном случае на внешнюю оболочку наматывается изолента.
Эти манипуляции проделываются с обоими участками соединяемого провода. После к F-гнезду подключаются оба штекера. Надежная фиксация обеспечивается подвижными элементами F-разъемов. В конечном итоге должно получиться аккуратная конструкция. Многие отмечают, что это один из самых обычных и экономичных способов.
Удлинение кабеля с помощью сплиттера

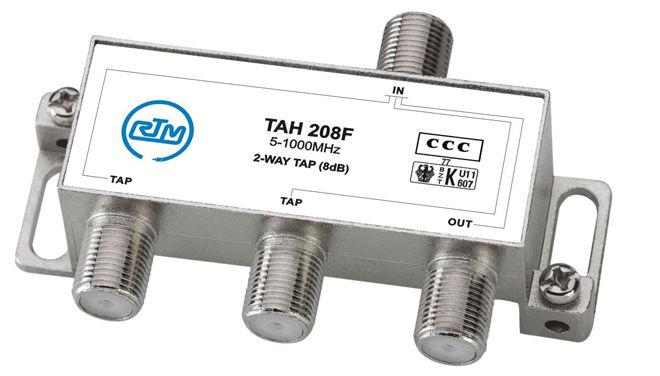

Сплиттер — это приспособление, которое применяется, когда нужно поделить антенный сигнал на два приемника. Этим предложением можно пользоваться, когда необходимо соединить кабели различных телевизоров, а антенна всего одна.
Устройство способно умеренно распределить входной сигнал, дабы картина на телеках была 1-го свойства. У сплиттера есть один входящий разъем, который помечен надписью «IN», и несколько выходящих, они отмечаются словом «OUT».
Подключение кабелей проводится при помощи F-штекеров. Провода также как и раньше варианте зачищаются, на них прикрепляются штекеры. После чего F-разъемы подключаются к выходному отверстию на сплиттере, которое имеет вид F-гнезда. Фиксация осуществляется при помощи резьбового соединения.
Соединение TV-провода пайкой
Данный способ считается более дешевеньким методом, так как на его воплощение будет нужно наличие паяльничка, канифоля и припоя. Но провести эту операцию без ошибок сумеет только тот юзер, у которого имеются хотя бы маленькие способности по работе с этим инвентарем.
Специалисты отмечают, что этим способом можно соединять разные кабели — высокочастотные, низкочастотные, телевизионные, различного размера и волнового сопротивления. При всем этом уровень передаваемого сигнала остается таким же или меняется на маленькие значения, фактически без утраты свойства.
Способ пайки тщательно изложен в следующей аннотации:
- аккуратненько прорезается слой наружной оболочки на 5-6 см с концов кабелей;
- экраны и наружный материал отворачивается в обратную сторону на всю длину разреза;
- дальше нужно обрезать центральную жилу с изоляцией на 2 см;
- часть внутренней оболочки, прилегающей к жиле, срезается, должно получиться подобие ступени;
- центральная жила отгибается от слоя изоляции в месте ступени под углом в 45 градусов;
- проводится лужение, после которого жилы обоих проводов необходимо спаять совместно, во время этого, дабы элементы не расползались, можно связать жилы узкой проволокой, взятой из оплетки.
Место спайки коаксиальных проводов рекомендуется кропотливо оглядеть. Припой должен оплетать жилы со всех боков. Если на нем вышли маленькие сосули, которые имеют острые углы, необходимо избавиться от них. Для этого берется наждачка, при помощи которой излишние части стачиваются.
После соединения жил, запираются вырезанные из изоляции ступени. Если есть избытки этого слоя, можно удалить его, при всем этом нужно смотреть, дабы не оставалось зазоров. Для придания конструкции прочности следует покрыть место стыковки несколькими слоями изоляционной ленты.
На место ворачивается фольга обоих шнуров, ее внутренняя сторона покрыта слоем, который не проводит ток. Потому закрепить этот экран необходимо так, дабы обеспечивался контакт токопроводящих сторон. В неприятном случае, сигнал к телеку просто не сумеет дойти.
Дальше на свое место ворачивается одна из экранирующих оплеток, на нее наворачивается оплетка другого конца провода. Дабы их контакт был надежнее, можно опутать участок соединения луженой проволокой такого же размера, что и частей экранирующего слоя. Также можно спаять несколько частей, но это делается по желанию.
На место соединения ворачивается наружняя оболочка 1-го кабеля, потом на нее накладывается оболочка второго провода. Это место фиксируется несколькими слоями изоляционной ленты. Должна получиться герметичная и крепкая конструкция. Если все изготовлено верно, телевизионный сигнал не растеряет собственного свойства.
Соединение кабеля скруткой
Это не самый идеальный вариант, так как он может привести к потере свойства передаваемого сигнала. Также высока возможность обрыва центральной жилы даже при маленьком извиве места соединения. Потому данным вариантом пользуются только как временным решением, если вблизи нет F-разъемов либо сплиттера, а кабели соединить необходимо.
Если применяется способ скрутки, необходимо знать, что оба провода должны быть в мягенькой изоляции, по другому напор на жилу будет больше, из-за чего она может надломиться.
Есть два варианта соединения проводов скруткой — с внедрением паяльничка и без него. 1-ый способ обеспечивает более высшую степень прочности, в то время как 2-ой проводится с наименьшим количеством издержек.
Поначалу разглядим вариант без паяльничка. Для его воплощения нужна:
- подготавливаются два конца провода, с них снимается наружняя и внутренняя оболочка, жилы обнажаются;
- провода кладутся параллельно другу друга, между собой скручиваются их медная сетка, жилы соприкасаются;
- место стыка обматывается полихлорвиниловой лентой.
В данном случае не рекомендуется пригибать центральный элемент к изоляции медного экрана. Это может привести к излому жил, что стопроцентно выведет провода из строя.

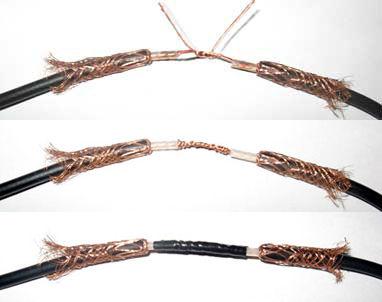

Следующий метод предполагает внедрение паяльничка. Формовка выводов незначительно отличается от прошлых вариантов. Нужно в точности выполнить данный метод:
- на 3-4 см с конца кабеля снимается изоляционный слой, делается это при помощи надреза ножиком, то же проделывается с другим шнуром;
- медная оплетка каждого из проводов разлохмачивается, необходимо получить доступ к полипропиленовой изоляции, за которой находится центральная жила;
- полипропиленовая оболочка надрезается, при всем этом нельзя касаться лезвием жилы;
- обнаженные жилы обоих проводов зачищаются тонкодисперсной шкуркой, дальше проходит процесс из лужения, для этого применяется канифоль и припой;
- скрутка из 2-ух центральных жил пропаивается паяльничком, это делается для того, дабы понизить энергопотерю при передаче данных;
- дальше приобретенный участок изолируется изоляционной лентой либо хоть каким другим материалом, непроводящим ток;
- поверх сплетаются между собой концы медных оплеток, их также можно спаять вместе;
- в конце работы место соединения плотно обматывается изолирующей лентой.
Этот способ несколько похож на вариант с настоящей пайкой, но он не позволяет передавать сигнал с этим же качеством. Потому если находится паяльничек и довольно времени для настоящего спаивания проводов, рекомендуется пользоваться конкретно таким вариантом.
Для способов, при которых применяется скрутка, предвидено несколько правил:
- нельзя ронять предметы на кабель, скрепленный таким макаром;
- не рекомендуется сгибать место соединения;
- юзеры не должны допускать, что скрученный провод просто болтался в воздухе, к примеру, когда телек стоит высоко и кабель от него свисает вниз.
Если требования не будут выполнены, повысится риск обламывания центрального элемента. Потому следует соблюдать все правила эксплуатации кабеля.
В любом случае, если нет убежденности в том, что процесс будет завершен удачно, можно обратиться к мастерам. Если же нет средств для оплаты их услуг, можно пользоваться самым хорошим способом из вышепредложенных.
Правила прокладки кабеля в квартире
После основного процесса по удлинению кабеля нередко появляется необходимость закрепить провод. Многие юзеры могут без помощи других проложить коаксиальный шнур от разветвителя от щитка в подъезде к телеку в квартире.
Но даже при всем этом могут появляться вопросы, на большая часть из них можно отыскать ответы в таблице. Не считая того, рассмотрены некоторые ошибки при соединении проводов.
