Как соединить автоматы в щитке - Блог компании ВОЛЬТ

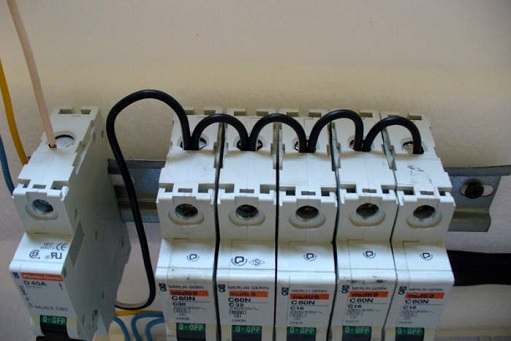

В старенькых квартирных электрощитах групповые автоматы объединялись при помощи перемычек. Метод дешевенький, доступный, но не отличающийся надежностью. Сейчас для схожих целей применяется соединительная шина. Из-за этого упрощается электромонтаж и проводка смотрится аккуратней.

Разновидности гребенок

Не существует универсальной соединительной шины, подходящей под любые автоматические выключатели. Автоматы владеют отличающимися габаритами, количеством выводов и иными чертами. Потому и гребенки бывают самыми различными.

По форме контактов выделяются 2 вида гребенчатых шин:

Гребенки отличаются по длине, другими словами по количеству автоматов, которые к ним может быть подключить. По мере надобности очень длинноватую шину допустимо укоротить ножовкой. Но предпочтительней применять изделия на стандартное количество автоматов:

Есть отличия и в количестве подключаемых фаз. С этой точки зрения соединительные шины бывают следующих типов:

На 1 полюс (1P). Применяется для подключения однофазовых групповых автоматов.
На 2 полюса (2P). УЗО, дифавтоматы и любые другие устройства, требующие подключение фазы и нуля.
На 3 полюса (3P). Применяются для подключения трехфазных групповых автоматов.
На 4 полюса (4P+N). Трехфазные автоматы и устройства, для работы которых нужен нулевой провод (трехфазные УЗО).

Принципиально! Если пришлось пилить одну огромную шину на несколько малеханьких, то нужно направить внимание на приобретенный спил. Отдельные проводники не должны быть гнутыми либо замыкаться между собой. После резки необходимо удалить из гребенки медную пыль.

Конструкция

Гребенки владеют сборной устройством. В базе строения плоская медная шина. На ней имеются отводы для установки на автоматы. Зависимо от количества подключаемых фаз, в одной гребенке бывает 1 либо 4 шины. Они изолируются негорючим пластиком. Обычно белоснежного либо сероватого цвета.

Конструкция выполнена так, что в собранном виде фактически отсутствуют открытые токопроводящие части. Это увеличивает безопасность обслуживающего персонала. А распределительная коробка становится наименее восприимчивой к пыли.

Форма выводов

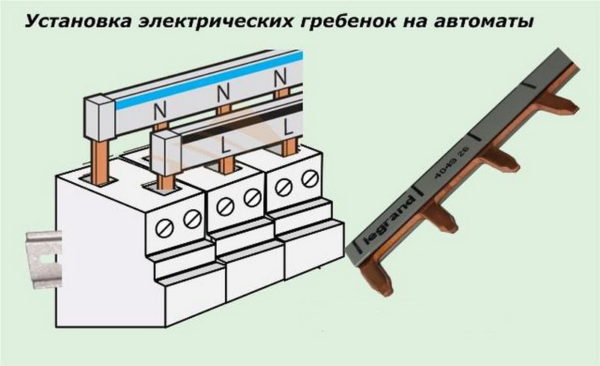

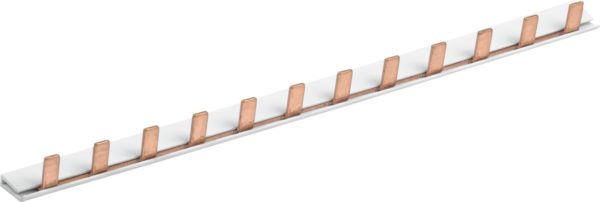

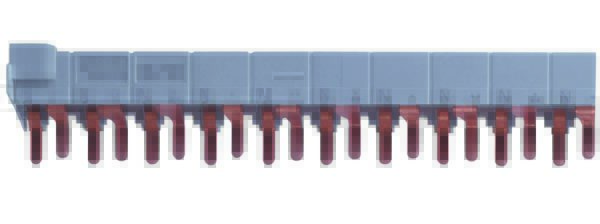

Более распространены гребенчатые шины со штыревыми отводами (гребенки типа pin). Английское название — pin. Они подходят к большинству современных автоматических выключателей. Выводы у таких шин труднее погнуть при транспортировке. Потому во время монтажа появляется меньше заморочек с установкой в отверстия автоматических выключателей.

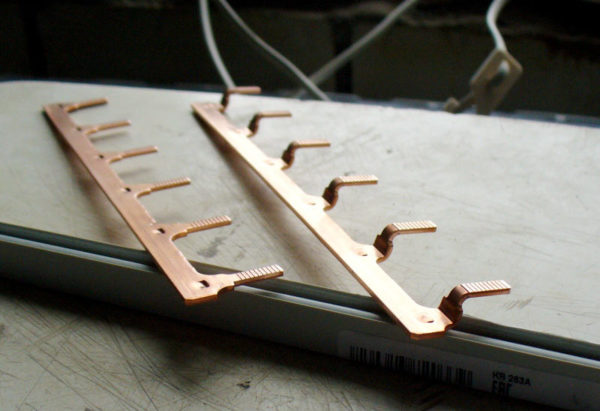

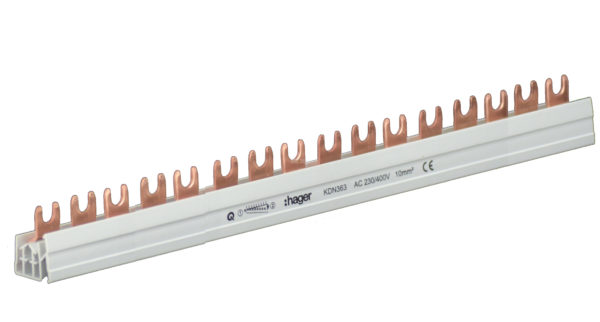

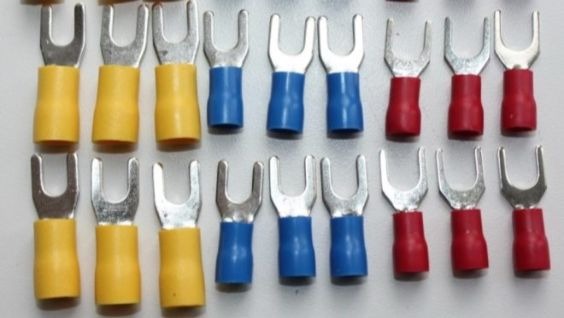

2-ой вид отводов — вилкообразный (тип fork). Применяются сравнимо пореже. Подходят не ко всем образчикам современного оборудования. Соединительные шины с вилкообразными выводами не рекомендуется применять для массивных нагрузок. Обычно их ставят в щиток с наибольшим током до 63 А.

Плюсы и минусы соединительных шин

Гребенчатые соединители теснят из практики электромонтеров традиционные перемычки из проводов. Это разъясняется плюсами, которыми они владеют в сопоставлении с устаревшими способами монтажа:

Подключение автоматов осуществляется на порядок резвее. Еще проще воткнуть и затянуть гребенку, чем посиживать вручную порезать перемычки.
Более надежный контакт. За счет роста площади соприкосновения клеммника автомата и вывода гребенки.
Двукратное уменьшение количества контактов, вставляемых в автомат. Заместо 2 проводов от перемычек нужно воткнуть 1 штырь от гребенки. Этот фактор увеличивает надежность распределительной коробки.

Есть и недочеты:

При ремонте контактных соединений автомата нужно снять всю гребенку. По другому выключатель не получится стянуть с DIN-рейки.
Для установки дополнительных автоматических выключателей будет нужно получать новейшую шину большей длины. Потому гребенку лучше не применять на временном оборудовании либо сходу устанавливать дополнительные модульные устройства на будущее.
Стоимость. Старенькые перемычки из проводов фактически бесплатные. Их можно выполнить хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется брать в магазине.

Дополнительная информация. Гребенка просит повторяющегося осмотра и технического обслуживания. Принципиально уделять свое внимание на температуру и цвет соединителя и по мере надобности создавать подтяжку винтов автоматических выключателей.

Подключение автоматов через гребенку

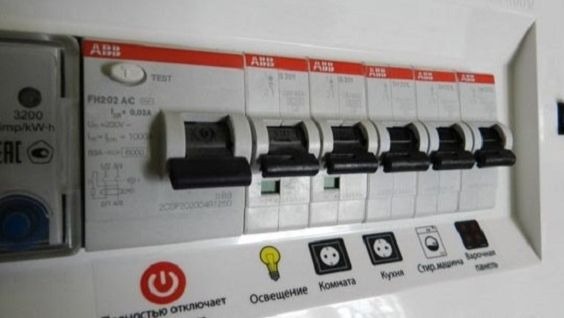

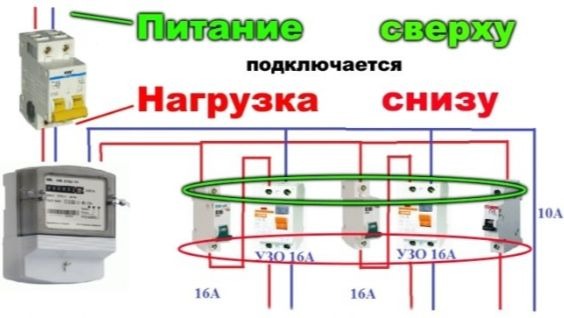

При использовании гребенчатой шины автоматические выключатели подключаются по схеме параллельного соединения. Если гребенка рассчитана на 1 полюс, то к каждому автомату подходит 1 фаза. Таковой соединитель принято именовать фазным. Его располагают в высшей части линейки выключателей. На гребенку идёт 1 общий приходящий провод. Она размножает его по отдельным групповым автоматам.

Если шина двухфазная, то на автоматы идёт фаза и ноль. В таком случае нужны двухполюсные устройства защиты.

Правила монтажа

При установке соединителей нужно управляться правилами по электромонтажу, касающимися схожих устройств. Из-за этого увеличивается безопасность и надежность электрического оборудования. Главные принципы монтажа таковы:

Перед установкой гребенки нужно убедиться в механической целостности межфазной изоляции. Прозвонить выводы мультиметром на предмет КЗ. Это уменьшит риск межфазного замыкания.
Пластмассовая выступающая часть гребенчатой шины должна находиться со стороны рычага автомата и стопроцентно закрывать проводящие части. Гребенка устанавливается так, дабы медные выводы были недосягаемы для касания обслуживающим персоналом.
Некоторые модели автоматических выключателей имеют 2 вида клеммников. Одни созданы для подключения штыревых гребенок, другие для вилочных. Перед монтажом нужно узнать с чем конкретно вы имеете дело.
Вилочные гребенки используются на токах до 63 А. Перегрузка изделия приведет к нагреву, расплавлению изоляции и межфазному КЗ.

Подключение однофазовых устройств

Однофазовое включение более обычное. Оно применяется для автоматов на один полюс. Порядок деяния следующий:

Все устройства защиты инсталлируются в ряд. Для этого будет нужно DIN-рейка.
У каждого отдельного аппарата до некоторого момента ослабляются винты в клеммниках. Это делается с верхней стороны.
В клеммники автоматических выключателей вставляется одна однополюсная шина. Шаг ее зубьев должен составлять 17,5 мм.
Винты затягиваются. Затяжка делается довольно туго, дабы накрепко зафиксировать штыри шины.

Подключение УЗО и дифференциальных автоматов

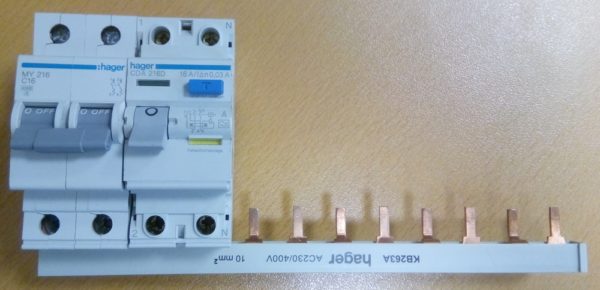

Для подключения однофазовых УЗО и дифференциальных автоматов будет нужно двухрядная гребенчатая шина. Ее нужно установить в высшей части защитных устройств. Одна шина считается фазной. Ее штыри следует подключать к L выводам УЗО. 2-ая шина нулевая. Подключается к N выводам.

В собранном виде в линейке будет чередоваться фаза и ноль. А расстояние между отдельными штырями одной шины составит удвоенную ширину обыденного автоматического выключателя, другими словами 35 мм.

Подключение трехфазных автоматов и УЗО

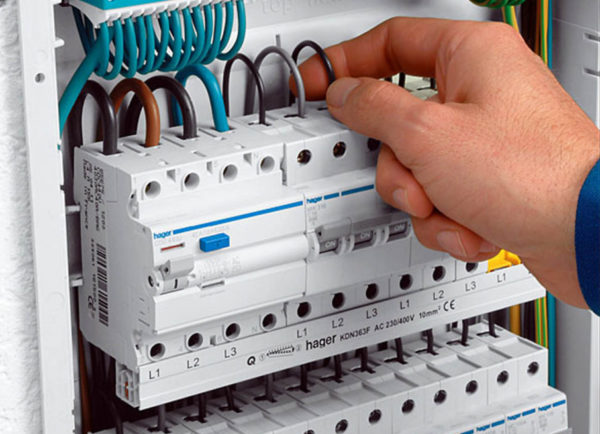

С трехфазными устройствами защиты пригодится гребенчатая шина на 3 либо 4 полюса. Четырехполюсная гребенка нужна, когда кроме 3 фаз применяется и нулевой провод.

Сборка цепи осуществляется аналогично предшествующему методу. Шина размещается сверху УЗО либо диф автоматов. Гребенка, к которой подключается провод L1, должна подать напряжение на все выводы L1 защитных устройств. Для L2, L3 и N — так же. При всем этом L1, L2, L3 и N не должны замыкаться между собой. После монтажа нужно отключить все автоматы и убедиться, что схожее замыкание отсутствует.

Обычные ошибки при монтаже

Подключение гребенчатой шины не является сложной операцией. Довольно базисного осознания того, как и куда должен протекать электрический ток. Но даже бывалые электромонтажники временами допускают ошибки подключения гребенки:

При монтаже нужно учесть наибольший ток изделия. Еще лучше применять гребенчатую шину с припасом по току.
В некоторых случаях целенаправлено учитывать и напряжение. Изоляция обычной гребенки рассчитана на 500 В. Время от времени на производстве применяется и поболее высочайший вольтаж.
Не следует забывать про вилкообразные шины. Их наибольший ток составляет 63 А.
Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда понятно их четкое количество и размещение.

Читайте по теме: Как избрать электрогриль для дома

Производители гребенок

В продаже представлено огромное количество гребенчатых шин от различных заводов изготовителей. Обычно, выпуском этих изделий занимаются те же компании, что создают автоматические выключатели. Из более узнаваемых брендов выделяются следующие:

Дополнительная информация. Гребенчатая шина ординарна в изготовка. Потому ее подделки создают все кому не лень. В уникальной шине должна быть крепкая межфазная изоляция и высококачественная эластичная медь. Не стоит сберегать на этих изделиях.

Гребенчатые соединители приметно упрощают электромонтаж. Вкупе с тем сокращается и обще время сборки щита. Но за такое наслаждение необходимо платить. Тут каждый решает сам, необходимо оно ему либо нет.

Если выбор изготовлен в пользу гребенок, то нужно задуматься об их технических свойствах. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться. Более принципиально разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и любая уместна в собственной ситуации.

Методы подключения автоматов в электрощите

Автоматические выключатели еще именуют пакетниками либо автоматами, они подают ток в электросеть, а в случае неисправности мгновенно ее обесточивают. Их устанавливают в распределительном щитке, дабы защитить цепь от перегрузов, недлинного замыкания либо скачка напряжения.

Особенности и разновидности устройств

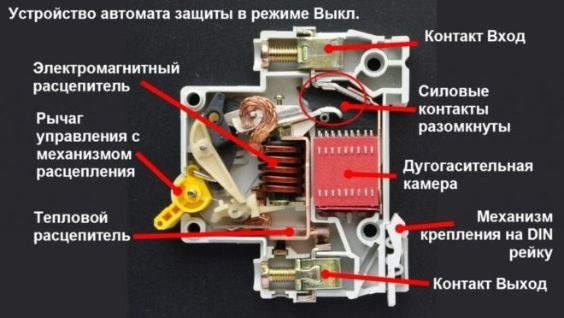

Автоматические выключатели отличаются друг от друга по методу управления, виду расцепителя, способу монтажа, материалам корпуса и величине рабочего тока. Современные модели выделяются к тому же тем, что в них есть сигнальные контакты групп, возможность прерывания электроцепи на расстоянии, также автоматическое срабатывание в критичной ситуации. Автоматы применяются не только лишь в жилых помещениях, но и на производственных объектах для обеспечения безопасности.

Основной чертой, на которую ориентируются при выборе устройства, является номинальный ток. С целью определения аспекта поначалу устанавливается сила тока, которая нужна для обеспечения питанием всех устройств в квартире. В связи с этим есть устройства с различным количеством полюсов:

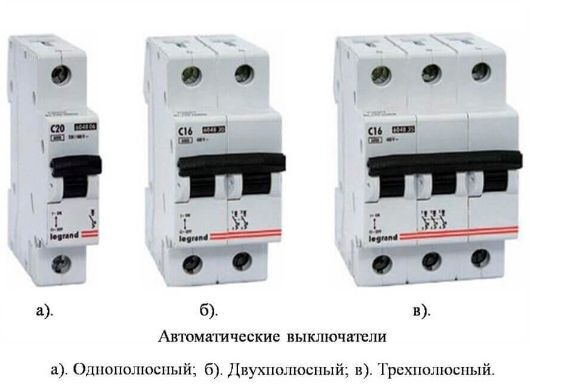

Один. Подходит для цепей с освещением и розеткам с ординарными устройствами.
Два. Устройство нужен для защиты проводки, которая идет к водонагревателю, отопительным элементам, кухонной плите и пр.
Три. Применяется для трехфазных цепей. Применяется исключительно в больших промышленных помещениях, мастерских либо на производстве.

Устанавливают пакетники всегда от большего к наименьшему, по уменьшению мощности.

Схема подключения

Дабы во время монтажа автоматического выключателя не появились трудности, рекомендуется заблаговременно познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

Вводной автомат. Он нужен для контроля свойства проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
Счетчик. Размещается за автоматом и держит под контролем расход энергии. В многоквартирных домах его время от времени располагают раздельно.
УЗО. Это устройство предутверждает пожары и впору отключает ток. Его ставят после счетчика либо выносят на отдельную линию.
Автомат. Каждый ставят на отдельную линию для различных помещений. Верно установленный устройство впору увидит перегруз замыкание, защитив технику и проводку.
Диффавтомат. Ставится на отдельной полосы, время от времени им подменяют пакетники с УЗО.
DIN-рейка. Это монтажный элемент, который ставится на задней стене щитка.
Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Установка устройства

После выбора и покупки автоматического выключателя, возникает вопрос о том, где конкретно нужно его подключать: сверху либо снизу. Заблуждения возникают из-за того, что на автоматических модулях имеет несколько пар соединительных контактов. Некоторые из них фиксированные, а другие подвижные. Но, согласно правилам установки электронного оборудования, подводка цепи осуществляется только к недвижным контактам, они размещаются понизу. Это требование относится ко всем защитным модулям.

Перед установкой пакетника следует найти количество проводов, которые разрешается подключать, и способ соединения питательных жил. После решения этих вопросов перебегают к установке. Если все таки остались какие-то вопросы, то изучите требования ПУЭ.

Для монтажных работ будет нужно следующее:

кусачки;
изолента;
кабели 1-го сечения, если планируется установка нескольких автоматов;
удачный ножик для устранения изоляции;
крестовая и шлицевая отвертка;
мультиметр.

Последовательность действий зависимо от выбора одно- либо двухполюсного автомата отличается, потому мы разглядим любой из них.

Однополюсный

Для такового устройства пригодится минусовой и силовой проводник. Ранее этот метод монтажа числился стандартным, во время него фазная жила проходила через входной контакт, потом на выходе шла к счетчику и разветвлялась по устройству дифференциального тока. Нулевой проводник при всем этом запитывается через счетчик.

Некоторые люди устанавливают пакетник на ноль, но делают это на свой ужас и риск, так как так нарушаются правила ПУЭ. Согласно документации, в таком случае есть риск несрабатывания оборудования. Время от времени ставится сходу два автоматических выключателя на плюс и минус.

Двухполюсный

В однофазовой сети такового типа нужно заземление, питание, нейтраль. На входных контактах всегда маркируются нечетные числа, они размещаются сверху. У выхода написаны четные значения.

Жила соединяется с первым входом, а позже ее зажимают в клемму. Таким же образом присоединяют нейтраль к третьей клемме. Дальше жила идет через учетный устройство и перебегает на все группы включателей. С 4-ого контакта привод идет к заземляющему элементу, при всем этом проходит защитные блоки.

Подключение проводов

После покупки автоматического выключателя нужно изучить паспорт изделия. В нем указываются правила подключения проводов к клеммам. Также в документе прописывается сечение кабеля, его тип и длина зачищаемой части. Обозначенные там сведения позволят предупредить ошибку.

Для зачистки удобнее всего брать маленький монтажный ножик. Провода при всем этом отличают по цвету маркировки. У фазного кабеля обычно белоснежный либо карий цвет. Проводник бывает только зеленоватого, а нулевой провод синего либо темного колера.

После зачистки конца, его вставляют в зажим контакта и фиксируют при помощи винта. Если при всем этом у пакетника есть гибкий провод, то следует взять профильный наконечник.

Очень нередко устройство работает неисправно из-за того, что под контактный зажим попало очень много изоляции. Также задачи бывают в случаях, когда во время затягивания произошла деформация корпуса, обычно после чего устройство ломается. Нужно обращать на эти моменты внимание, дабы по неосторожности не попортить автомат.

Установка автоматического выключателя не считается сложной процедурой, потому допустимо ее самостоятельное выполнение даже при отсутствии подабающего опыта. Главное, не нарушать при всем этом правила ПУЭ и позаботиться о своей безопасности.
