По сути можно повстречать оба варианта подключения питающих линий к автоматическим выключателям – к нижним либо к верхним контактам. То, как по сути должно производиться подключение автоматов, является предметом непрекращающихся обсуждений, поэтому как очевидных, на 1-ый взор, недочетов нет.
Дабы разобраться в этом вопросе, нужно более тщательно изучить доступную для всех информацию. Ведь неурядица появляется из-за того, что вроде как автоматический выключатель в обоих вариантах исполняет свои функции исправно.
Итак, обратимся для начала к животрепещущей версии нормативной документации. В п. 3.1.6 раздела 3 «Защита и автоматика» Правил устройства электроустановок (ПУЭ) говорится следующее: «при однобоком питании присоединение питающего проводника (кабеля либо провода) к аппарату защиты должно производиться, обычно, к недвижным контактам». Соответственно, следует осознавать, с какой стороны этот недвижный контакт находится. У представленного ниже аппарата ВА 47-29 видно, что на электрической схеме и конструктивно недвижный контакт находится сверху.
Справедлива ли эта схема подключения автоматов для различных производителей? Давайте поглядим. Как видно на рисунке, у приведенных однотипных выключателей различных производителей на схеме недвижный контакт размещается сверху.
Сейчас обратимся к заводской документации на некоторые типы приведенных выключателей. Уточним, какое подключение считает вероятным сам производитель. Разглядим модульный выключатель Legrand серии TX3. Как видно, на приведенном куске из аннотации обозначено, что подключение автоматического выключателя можно выполнить как сверху, так и снизу.
А что нам советует популярная в мире компания ABB по монтажу собственных модульных выключателей серии SH 200L? А, фактически, также допускается установка питающих линий хоть каким комфортным методом.

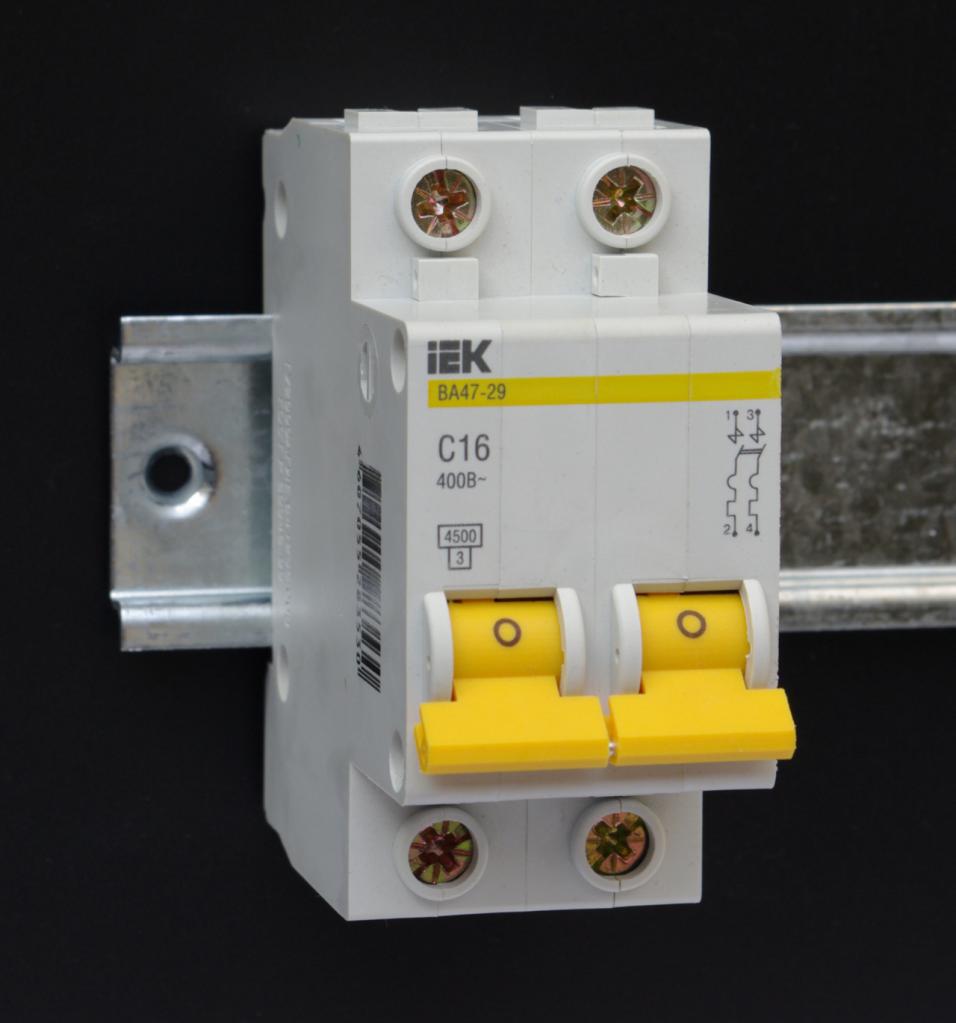

Ну и разглядим пользующийся популярностью из-за собственной дешевизны тип выключателя IEK ВА 47-29. В согласовании с электрической схемой и маркировкой, выполненной на корпусе выключателя, нумерация контактов 1,3,5,7 относится к верхним недвижным контактам, а 2,4,6,8 – к нижним подвижным. И снова, ознакомившись с аннотацией, мы лицезреем, что производитель не предъявляет каких-то требований по рассматриваемым типам подключения.
На основании приведенной инфы можно выполнить конкретный вывод, что рассмотренные производители идиентично допускают подключение автомата снизу либо сверху без нарушения функционала либо какого-нибудь ухудшения черт собственных аппаратов.
Ну и сам пункт 3.1.6 ПУЭ, приведенный выше, вроде как делает обмолвку «обычно», которая значит, что вариант подключения к недвижному контакту является обыденным, преобладающим решением при монтаже защитных аппаратов.Отступление от него должно быть обоснованным. Другими словами в сухом остатке – это простая «культура» и «однотипность» технологии производства электромонтажных работ. Ведь обычно принято, что при электромонтаже делается подача питания на автоматические выключатели сверху.
В любом случае, рекомендуется беспрекословное соблюдение установленных правилами требований, так как это поможет потом избежать ошибок при работах в электрических сетях и даже исключить электротравматизм. И исключительно в самых последних случаях можно разглядеть вариант с нижним подключением, к примеру при особенностях сборки монтажных щитов либо при недостаточной длине кабелей питающих и отходящих линий.
Автомат двухполюсный: установка, схема подключения
Автоматический выключатель либо автомат — это коммутационное устройство, проводящее токи при обычных критериях в цепи и автоматом отключающее подачу электричества от питающей сети к потребителю при маленьком замыкании либо при перегрузке, можно также включать и отключать цепь вручную.
Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, другими словами на 2-ух полюсах. При этом при выключении сразу разъединяются и фаза и ноль, благодаря общей ручке взвода. Применяется для монтажа однофазовой цепи. Для трехфазной цепи необходимо использовать 3- и 4-полюсные автоматы.
Область использования
- В качестве вводных защитных автоматов. Это более пользующийся популярностью метод использования. При одновременном выключении фазы и нуля обеспечивается наибольшая безопасность при работах в цепи, так как происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
- Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предупредит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при неверном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. Также упрощает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
- Для защиты и управления цепями с одновременным подключением питания. К примеру, при подключении термический пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение 1-го оборудования, отключится и другое, что предупредит возможность работы тэнов без остывания.
Достоинства использования перед однополюсными автоматами
Разглядим ситуацию, когда кто-то спутал фазу с нулем. Тогда при выключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Дабы этого не вышло, необходимо после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все таки надежнее применять двухполюсный автомат, который стопроцентно обесточит цепь.
В случае, когда сработало УЗО, нужно отыскать неисправность в цепи. Прежде всего выключаются все электроприборы из розеток. Если это не отдало результата, последовательно выключаются ветки цепи, но разъединять нужно и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется отбросить ноль на шине, что проблематично, так как просит прозвонки для нахождения подходящего провода. Двухполюсный автомат отлично совладевает с этой задачей.
Таким макаром, достоинства:
- Безопасность — электрическая цепь разрывается полностью.
- Легкость поиска неисправности.
Недочеты использования перед однополюсными автоматами
По сути, недочетов совершенно незначительно:
- Цена — двухполюсные дороже однополюсных.
- Эргономичность — занимают вдвое больше места в электрощитке.
- Трудовые затраты при монтаже — нулевые провода не соединяются воединыжды в шину, а каждый заводится в свой автомат.
- Невозможность применения стандартных распределительных шин — "расчесок", заместо них придется применять перемычки.
Устройство автомата

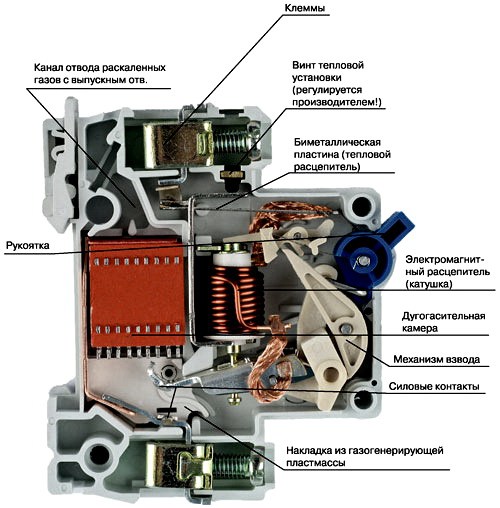

Автоматический выключатель представляет собой пластмассовый корпус с контактами и ручкой включения/выключения. Снутри размещается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение ручки "Вкл". Ручка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и термический расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предутверждает горение и стремительно гасит дугу. Канал отвода выводит газы горения из корпуса.
Схема подключения

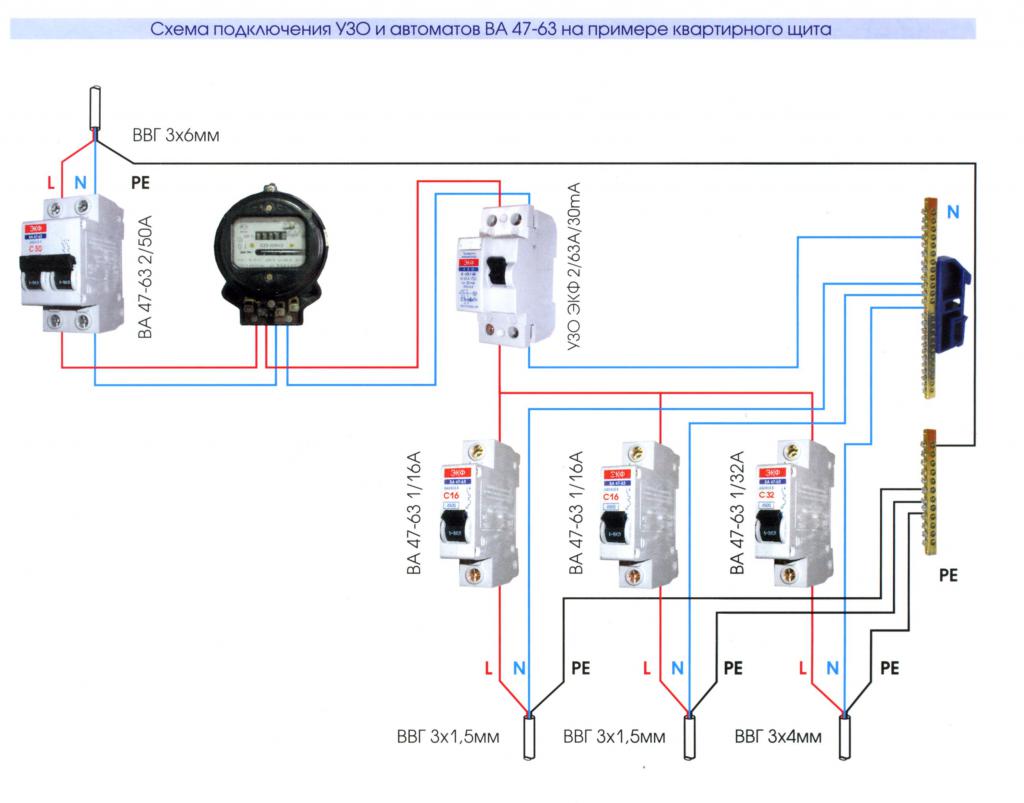

Предлагается разглядеть схему подключения двухполюсного автомата.
Тут ВА 47-63 2/50А — это вводный двухполюсный автомат. Он на сто процентов обесточивает по мере надобности всю цепь. За ним подключается счетчик и УЗО. Дальше использована схема подключения ряда однополюсных автоматических выключателей. Они инсталлируются лишь на фазные провода, а нулевые жилы распределяются средством шины.

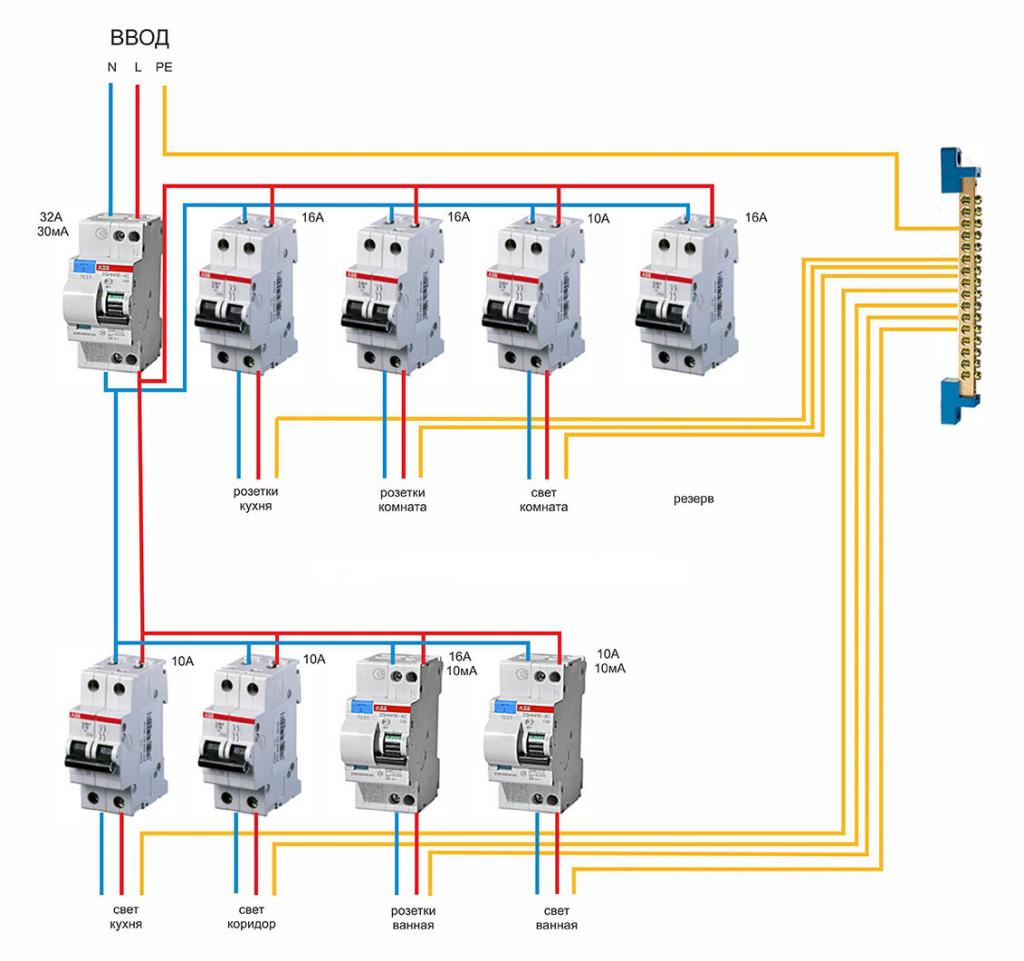

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.
Первым на входе подключается УЗО, потом два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтоватым — заземление, распределенное при помощи заземляющей шины. Таким макаром, осуществляется защита каждого ответвления цепи.
Установка

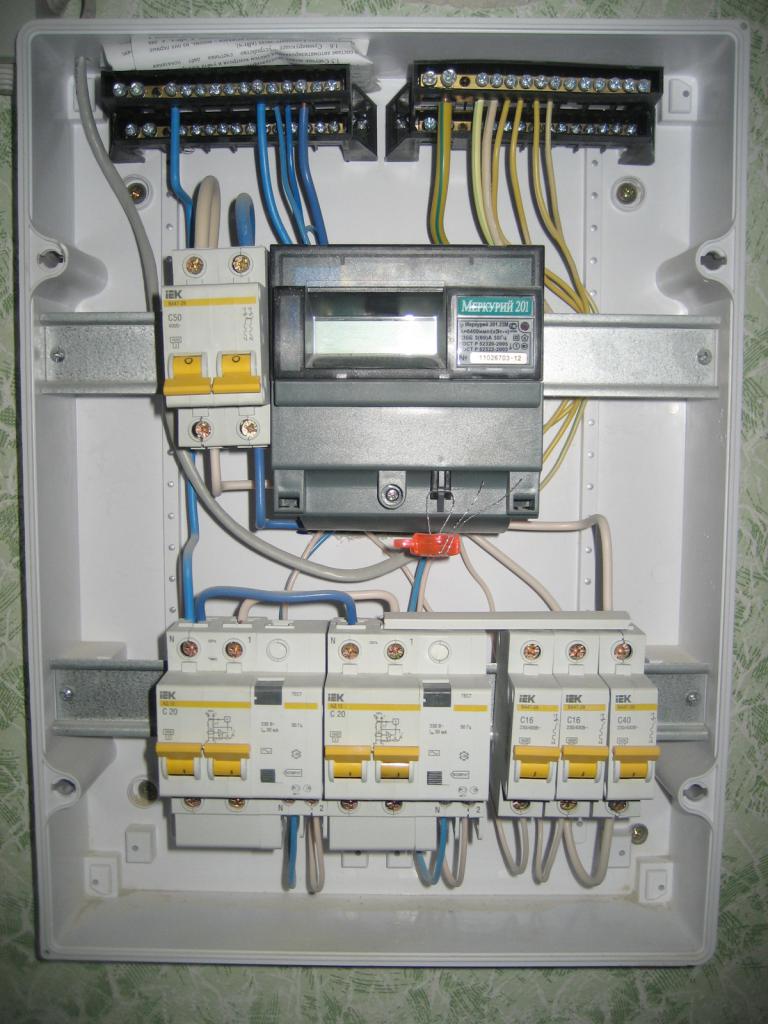

Как верно монтировать автоматические выключатели в электрощит? Поначалу в нем шурупами прикручиваются дин-рейки — это железные пластинки, на которые позже крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать с помощью ножовки по металлу. Не считая того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и раздельно для заземляющих. Современная конфигурация шин позволяет укреплять их конкретно на дин-рейку.
Установить двухполюсный автомат на дин-рейку до боли просто. Плоской отверткой необходимо вытянуть защелкивающуюся скобу на высшей части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.
Дальше необходимо подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Принципиально не спутать: вход — сверху, выход — снизу, по другому автомат может выйти из строя и не будет делать собственных функций.

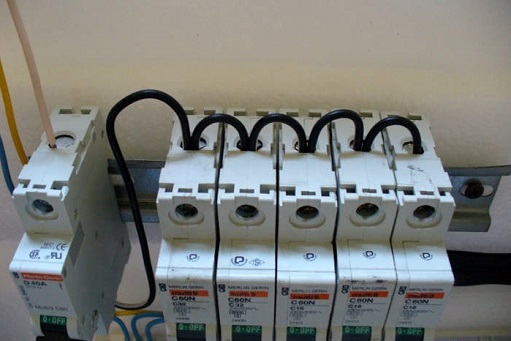

Соединять воединыжды автоматы можно с помощью перемычек, сделанных из медного провода того же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. Также при помощи гребенок — это изолированные шины, применяются для соединения однополюсных автоматов.
Концы проводов зачищают при помощи специального инструмента стриппера либо острым ножиком. Потом обжимают наконечниками для кабеля ручным инвентарем кримпером. Если такового оборудования нет, то можно просто облудить концы паяльничком с применением канифоли и олова. При подключении проводов к автоматам нужно прочно затягивать болты отверткой, дабы слабенький контакт не вызывал нагревания и повреждения токопроводящих материалов.
Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.
Маркировка
Повышенное внимание следует обращать на маркировку автоматов.

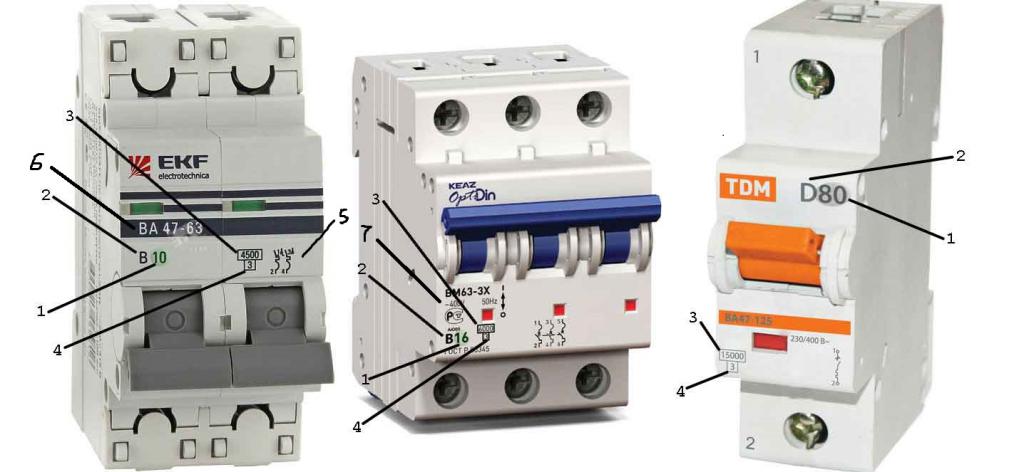

На корпусе автоматов нанесены особые обозначения:
- Номинальный ток устройства (в амперах).
- Группа по току перегрузки (спектр тока срабатывания).
- Наибольший ток срабатывания либо ток недлинного замыкания (в амперах).
- Класс токоограничения (чем выше класс, тем выше скорость срабатывания при маленьком замыкании).
- Графическое обозначение либо принципная схема устройства.
- Серия аппарата.
- Номинальное напряжение, при котором необходимо применять автомат.
Подбор автомата
Поначалу необходимо высчитать значение номинального тока для собственной сети. Выполнить это можно по формуле (закон Ома):
I — номинальный ток в амперах "А".
P — мощность всех устройств (сумма мощностей) в ваттах "Вт".
U — напряжение сети в вольтах "В" (в главном 220 В). Выбирать автомат необходимо с наиблежайшим огромным значением номинального тока.
Также выбор автомата по значению долгого допустимого тока следует создавать, зависимо от черт кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый долгий ток.
