Как собрать щиток в квартире

Электрощиты делают ряд очень принципиальных задач, связанных с получением электроэнергии конечным потребителем. Без применения такового оборудования не обходится ни один дом. Но в определенных ситуациях для вас может пригодиться без помощи других установить щиток. Для этого для вас необходимо обусловиться с видом щитка, уяснить некоторые правила техники безопасности, также пройти несколько базисных стадий монтажа.

Что такое электрический щит и для каких целей он нужен

Электрический щиток можно обрисовать как устройство, которое делает задачку рассредотачивания поступающей в него электрической мощности сходу нескольким потребителям.

В качестве примера можно привести щиты ВРУ (вводно-распределительное устройство), которые монтированы в многоквартирных домах. Они получают мощность от трансформаторной подстанции и далее распределяют ее по этажам либо подъездам, где в свою очередь есть собственные распределительные щитки, которые разводят электроэнергию по квартирам. В самих квартирах также монтированы электрощиты, которые раздают мощность по разным устройствам.

Таким макаром, потребитель получает в свое жилье нужное количество электроэнергии без перегрузок и рисков поражения током.

Виды электрических щитов

Существует огромное обилие электрощитков, так что разглядим самые главные из них:

• Главный распределительный щит (ГРЩ). Он нужен для введения силовых линий электропитания, электроэнергетического учета и рассредотачивания питания. Устройство защищает сети от маленьких замыканий (КЗ) и перегрузок.
• Вводно-распределительное устройство (ВРУ). Это устройство также воспринимает вводный силовой кабель, учитывает электроэнергию, обеспечивает безопасность от перегрузок и маленьких замыканий, также производит распределительную функцию для питающих линий.
• Аварийный ввод резерва (АВР). При появлении трагедии производит переключение питания.
• Щит этажный (ЩЭ). Основной задачей оборудования является рассредотачивание электричества на несколько квартир.
• Щит квартирный (ЩК). Устанавливается на входе в квартиру. Делает работу по учету электричества, рассредотачиванию групповых линий, также обеспечивает защиту электрической цепи от маленьких замыканий и перегрузок.
• Щит освещения (ОЩ). Целью работы аппарата является защита отходящих линий от все тех же несчастных перегрузок и недлинного замыкания.
• Щит управления (ЩУ). Аппарат нужен для регулировки вентиляционных и отопительных систем, пожарной сигнализации и т.д.

Принцип рассредотачивания электричества в щите

Даже при относительно низких требованиях к бытовой установке щитка, принцип рассредотачивания электроэнергии всегда один и тот же. Любая группа употребления должна быть выстроена как отдельный сектор общей сети.

1. К примеру, электроплита и микроволновая печь представляют собой устройства достаточно высочайшей мощности. При монтаже снутри щитка таковой класс устройств должен подключаться отдельной группой. Такая группа, соответственно, нуждается в устройстве личного узла коммутации и блокировки.
2. На нее нужно выполнить суммарный расчет потребляемой мощности, где необходимо учитывать коэффициент припаса прочности. Для этого сложите данные мощности из паспортов электроприборов и добавьте к приобретенному значению припас прочности (около 1/3 от приобретенной суммы).
3. Исходя из приобретенного числа, подбирается электроаппаратура для монтажа узла группы (пакетник, коммутирующий автомат и колодка предохранения).

По аналогии с описанной технологией устанавливается и неважно какая другая группа отдельного сектора электросети.

Установка электрического щита

До работ непременно ознакомьтесь с требованиями техники безопасности:

• Наполнение щитка должно осуществляться с учетом технической документации;
• На устройстве должен находиться символ электробезопасности;
• Щиток должен быть сделан из огнеупорных материалов, не проводящих электричество;
• Нельзя подключать к одной клемме заземления и ноля более 1-го провода;
• Автоматы необходимо соединять между собой с внедрением шинопроводников;
• Ни при каких обстоятельствах не оставляйте дверь и корпус щита без заземления;
• Если установка делается в доме из дерева, то проводку следует расположить в металлорукавах либо трубах.

Пошаговая аннотация по монтажу электрического щитка, по сути, довольно маленькая и состоит всего из 2-ух принципных позиций, разглядим каждую подробнее.

Создание схемы электрического щита

Процесс установки электрощитка начинается с проектных работ, а если быть поточнее – сотворения схемы устройства. Более принципиально будет точно высчитать количество мест под нужные детали щита. Единицей измерения можно считать один модуль.

Для примера возьмем обычный щиток рассредотачивания. Представим, что ввод основной полосы выполнен при помощи кабеля ВВГнг с сечением 3 на 6 кв.мм. Из имеющихся компонент находятся: автовыключатель с 2-мя полюсами (2 модуля), счетчик электроэнергии (6 модулей), два УЗО после счетчика (4 модуля), 6 автовыключателей с одним полюсом (6 модулей), нулевые шины для УЗО (по одному модулю на каждый УЗО). Суммировав все модули, получаем 20 мест, при этом для самого обычного щитка. Рекомендуется закладывать некоторый припас, потому возьмем за базу 24 нужных места (хотя лучше прирастить этот показатель до сорока).

Электрический щиток в квартире. Размещение и установка

Распределительный электрический щиток представляет собой точку входа электропитания в квартиру. Кабель на щит, установленный в квартире, идет от этажного электрощита с установленным там счетчиком электроэнергии.

Квартирный электрощит в большинстве случаев его устанавливают недалеко от входной двери. Но современные квартиры часто имеют огромные площади с огромным количеством помещений и электрического оборудования в каждом из них. По всей квартире расползается огромное количество проводов к розеткам, светильникам, электроприборам, и т.д.. Потому такая установка электрощитка не всегда оправдана.

В этой статье будет описано, где лучше устанавливать электрощит и исходя из убеждений безопасности, и для обеспечения экономической выгоды.

Свойства мест расположения электрического щитка

Электрощит для квартиры, обычно это ящик из пластика либо металла. Снутри него расположены DIN рейки. Это особый железный профиль, используемый при электротехнических работах. На профиль этого вида просто инсталлируются модульные автоматы, дифференциальные реле, розетки, и т.д..

Ранее в квартирных щитках также устанавливали и счетчики. Но по новым требованиям счетчики электроэнергии выносятся за границы жилых помещений (домов и квартир). Они ставятся на лестничных клеточках в поэтажных щитках либо в подвесных ящиках на стенках домов. Это необходимо для того, дабы инспектор мог в хоть какой момент, не заходя вовнутрь дома либо квартиры, получить доступ к счетчику, и снять с него показания.

Воздействие места расположения электрощитка в квартире.

Место расположения электрического щитка в квартире нужно выбирать с особенной тщательностью. От этого зависят следующие характеристики:

• общий метраж электрической проводки от щитка к розеткам, выключателям и светильникам;
• удобство расположения с учетом необходимости поиска и применения щитка в темноте (это нужно, к примеру, дабы проверить и включить сработавший автомат);
• соблюдение пожарной безопасности (нельзя устанавливать щитки впритирку к вешалкам с одежкой, в гардеробных, и там, где есть возможность воспламенения чего-либо).

Имеющиеся ограничения.

Есть ограничения на установку с указанием мест, где категорически нельзя располагать электрощиты. Это следующие места:

• помещения с завышенной влажностью: кухни либо ванные комнаты;
• стенки около газовых труб, плит, и/либо колонок;
• места, находящиеся выше уровня доступа взрослого человека (это требование нужно для способности созидать маркировку, управлять автоматами и дифавтоматами).

Наилучшие места для установки квартирных электрощитов.

• Наилучшими местами признаются места, имеющие открытый доступ. Это коридоры, прихожие, либо те, которые не будут заставлены хламом ни в коем случае. Так как это может затруднять доступ и увеличивать опасность появления пожара.
• Самые светлые места (при наличии таковой способности).
• Места, где находится не плохая, лучше естественная вентиляция. Это требование должно соблюдаться для того, дабы при маленьком замыкании и выделении некоторого количества дыма он мог рассеяться.
• Не следует забывать и о корпусе для щитка. Щиток для автоматов в квартиру должен отлично смотреться и вписываться в общий дизайн квартиры. Комфортным и оптимальным решением является ниша около входной двери, которой снабжены многие современные квартиры. Для ниши довольно только подобрать подходящую дверку.

Сборка электрического щитка для квартиры

Прежде всего создается схема и поквартирный план расположения розеток и осветительных приборов с учетом количества кабельных линий и отдельных автоматов. Если проект электрической разводки по квартире уже есть, то должна быть и схема квартирного электрощита.

Если же осуществляется реконструкция проводки, то план необходимо создавать поновой. Но он плавненько перетечет в схему электрического щитка. В современном квартирном электрощите нередко можно повстречать следующую маркировку:

• розеточная сеть кухни;
• розеточная сеть комнат;
• розетка стиральной машины;
• свет;
• и т.д..

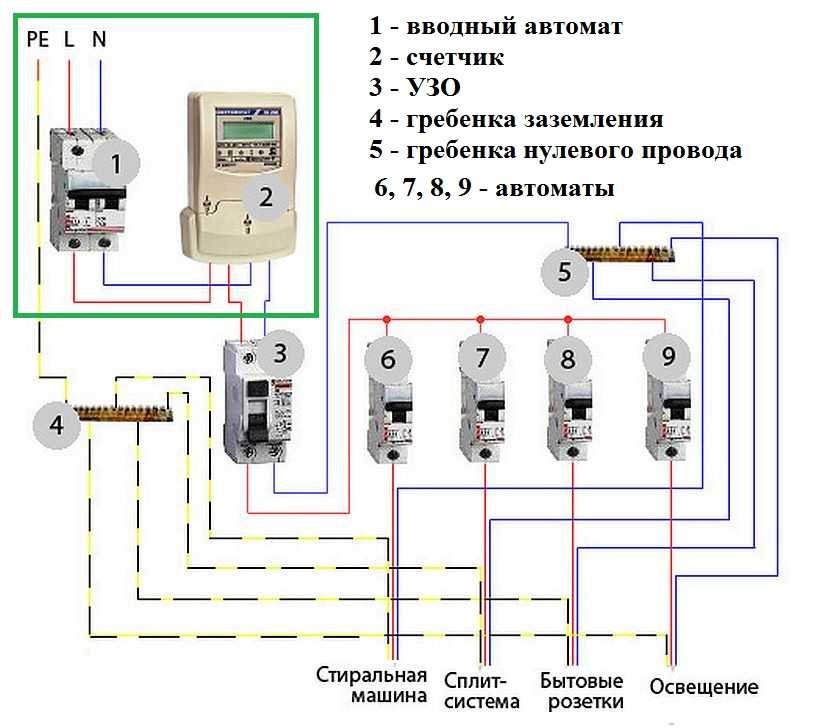

Таким макаром схема подключения электрощита в квартире состоит из следующих частей:

• вводный коммутационный аппарат;
• линейные автоматы для защиты освещения;
• линейные автоматы для подключения розеток.

Выбор исполнителя либо самостоятельная установка электрического щита?

Если бригаду электриков уже работает, то все они сделают сами: и соберут, и установят щиток. Только нужно попросить, дабы щиток был избран с припасом свободных модулей в количестве 4, 5, либо 6 штук. Это необходимо, если потом будет нужно установка дополнительного оборудования.

Если ремонт и разводка квартирной электросети осуществляется без помощи других, то щиток тоже можно собрать без помощи других. Но если опыта недостаточно, либо есть сомнения, то имеет смысл обратиться к экспертам.

Бывалые электромонтажники могут дать полезные советы и освободят от вероятных ошибок. Но тогда и на электрический щиток в квартире стоимость возможно окажется несколько выше. Но собранное специалистами оборудование станет гарантией безопасности, бесперебойной работы всех компонент, и обычной эксплуатации бытовых электроприборов.

Мы стараемся всегда быть в курсе новых новостей в мире электрики и с радостью делимся этими новостями с вами.

7 главных моментов при установке электрощитка

Беря во внимание нынешние цены на работы профессионалов в разных областях, многие домашние мастера стараются освоить всё новые профессии. Не обошла стороной эта тенденция и электромонтаж в квартирах либо личных домах. Но эта деятельность просит некоторых способностей и познаний хотя бы основ электротехники. Ведь поражение током небезопасно не только лишь для здоровья, но и для жизни. Потому темой нынешнего разговора станет установка электрощитка. Мы разглядим 7 главных моментов при производстве схожей работы.

Читайте в статье

Техника безопасности: 1-ое, что следует учитывать

Некоторые мастера третируют правилами техники безопасности. А между тем, это 1-ое, что следует пристально изучить. Нужно держать в голове, что они написаны на основании многих катастрофических ошибок. Работая в квартире либо личном доме, необходимо уяснить хотя бы главные из них.

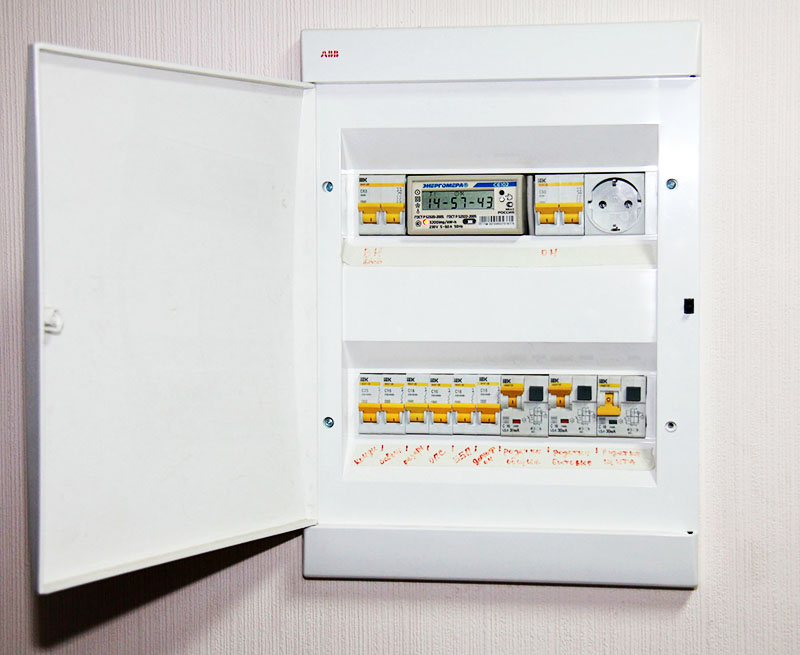

ФОТО: vseinstrumenti.ru Электрощиток в квартире либо личном доме может установить каждый

Во-1-х, до работ следует кропотливо оглядеть инструмент. Неважно какая трещинка на ручке отвёртки либо плоскогубцев – это повод для их неотклонимой замены. Ведь при работе схожий недостаток чреват поражением электрическим током. Также не следует третировать средствами персональной защиты – резиновыми защитными перчатками, диэлектрическим ковриком.

Во-2-х, не допускается работа без снятия напряжения. Исключением являются случаи, при которых нужно вызвонить фазный провод. Напряжение снимается с вводного автомата либо основного рубильника на улице. Ввод в него обладатель обслуживать не имеет права, это работа энергосбытовой компании.

ФОТО: regnum.ru Работа под напряжением недопустима – это должен держать в голове каждый

И ещё одно. При сборке электрощитка нужно быть очень внимательным. Мелочей в схожей работе нет, мельчайший недочёт может потом привести к аварийной ситуации. Также следует соблюдать цветовую маркировку – это может спасти жизнь.

Расчёт сечения проводов и мощности автоматики

Для того, дабы все расчёты были выполнены верно, следует составить подробный план каждой из комнат с указанием местоположения и подключения домашней техники. После чего комнаты разбиваются по группам. Это делается для способности расчёта нагрузки по каждому помещению, сечения провода и мощности автоматики. Также при выполнении этой работы станет понятно, какие из групп потребуют дополнительной защиты в виде УЗО.

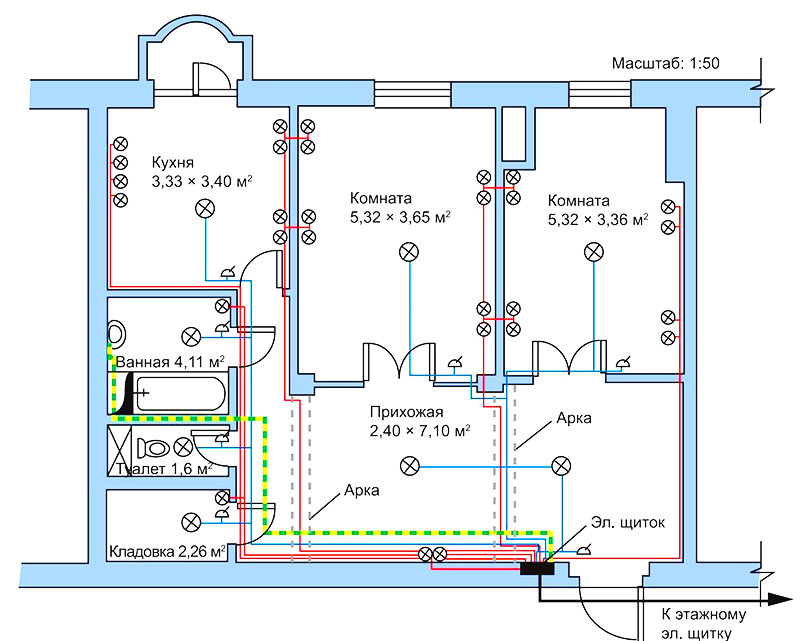

ФОТО: elektrik-na-dom-spb.com Приблизительно так можно расчертить схему освещения квартиры

План-схему полностью можно нарисовать от руки, но после сборки щитка и полного электромонтажа, выкидывать её не стоит. Эта план-схема понадобится потом при производстве ремонтных работ.

Сборка электрощита и подключение защитной автоматики: 3-ий шаг

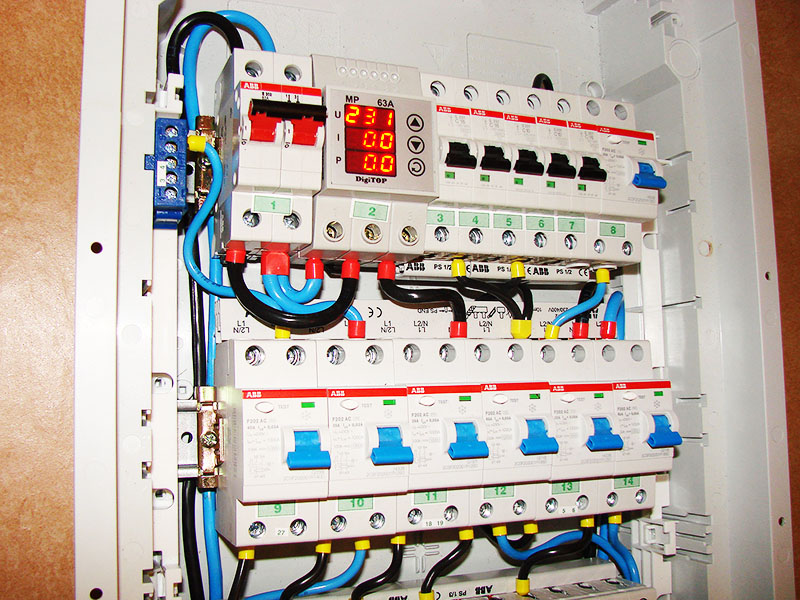

После того, как все расчёты по нагрузке будут выполнены, можно приступить к сборке электрощита. В ближайшее время подобные элементы всё почаще изготавливают из пластика, устанавливая вовнутрь ДИН-рейку и 2 шины (нейтраль и земля). Зависимо от размера бокса, реек в нём может быть различное количество.

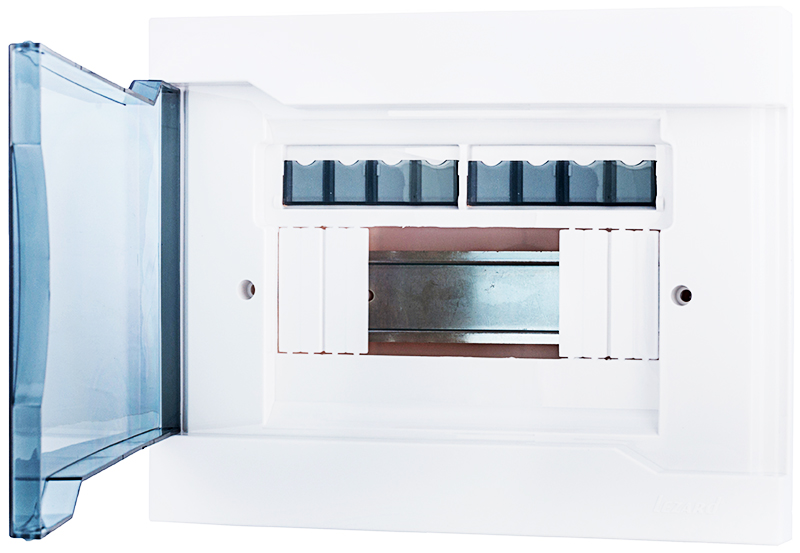

ФОТО: zyabkin.com.ua ДИН-рейка для автоматов снутри очень отлично видна

Если бокс маленькой (на одну ДИН-рейку), то поначалу устанавливается вводной автомат, дальше электросчётчик (если нужно), после идёт защитная автоматика по группам и линиям. Если бокс на 2 ДИН-рейки, а количество групп огромное, как бывает при сборке щитка для личного дома, то автоматика отдельных линий перемещается ниже.

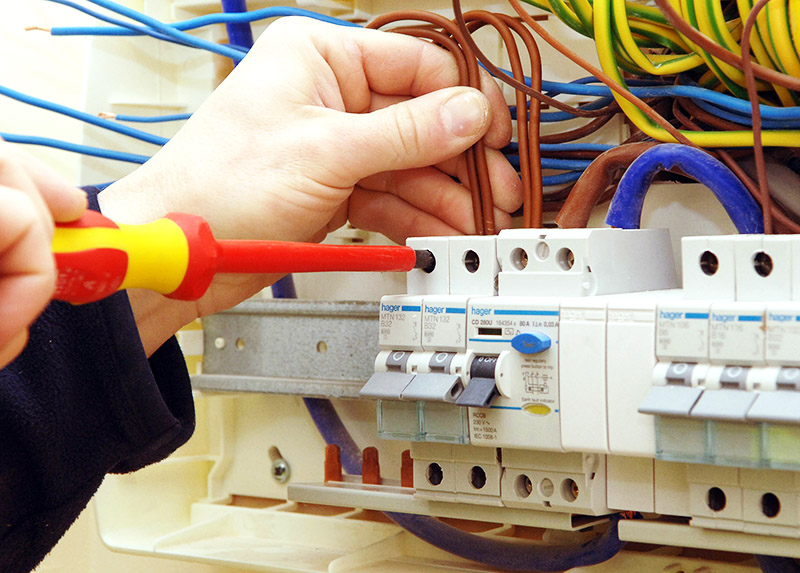

Разместив всю автоматику в подходящем порядке, электромонтёр приступает к её расключению. Очерёдность такая:

• от вводного АВ на электросчётчик;
• от электросчётчика на УЗО;
• от УЗО на автомат группы;
• от автомата группы по линиям.

На самом деле, ничего сверхсложного в этой работе нет. Главное, вдуматься в сущность.

ФОТО: remontnik.ru При производстве электромонтажных работ аккуратность очень принципиальна

Четвёртый шаг: крепление щитка на стенке

Тут может быть 2 варианта – внутренний либо наружный установка. В ближайшее время домашние мастера идут по более лёгкому пути, коим является наружное крепление бокса. В данном случае заизолированный вводной, также отходящие на квартиру либо личный дом кабели заводятся вовнутрь, бокс выравнивается по уровню и фиксируется на анкерные болты.

Более сложным является внутренний установка, но только при условии отсутствия ниши под бокс в стенке. Если же она есть, то собранный щиток помещается вовнутрь, так же с фиксацией на анкера, а после оставшиеся по краям щели шпаклюются. Но штукатурка – не главное на этом шаге. Тут важнее подключить все отходящие на жилые помещения провода.

ФОТО: remontnik.ru Щиток зафиксирован и подключен, после этого все щели зашпаклёваны

Внутреннее подключение потребителей к защитной автоматике

Отходящие на потребители кабели подключаются согласно составленной ранее план-схеме. Фазные жилы должны подходить любая к собственному автомату. При всем этом, ни при каких обстоятельствах нельзя их путать. Ведь для каждой полосы выбирался АВ с определённой токовой нагрузкой, а питание на некоторые из них идёт через УЗО.

Отдельное внимание следует уделить коммутации защитного заземления и нулевых жил. Если питание подаётся через УЗО, то нейтраль к общей нулевой шине полосы либо группы подключать будет нельзя. Схожий установка приведёт к беспричинному срабатыванию устройства защитного отключения.

ФОТО: forum.saransk.ru Вводной автомат (слева вверху) подключается в последнюю очередь

Владислав Михальцев
Слесарь по эксплуатации систем водоснабжения и водоотведения ООО "ГК "Спецстрой"

«Весь внутренний установка делается без подключения кабеля основного питания на вводной автомат. Эти жилы остаются заизолированными до последнего момента».

Предпоследний шаг: маркировка автоматов снутри электрощитка

После того, как вся коммутация кабелей снутри щитка выполнена, следует промаркировать автоматы. Для этого на внутренней стороне дверцы приклеиваются бирки, которые можно поменять обыкновенной бумагой с маркировкой предназначения автомата и полосы, на которую через него будет подаваться питание. Схожую маркировку можно выполнить и с помощью бирок, которые крепятся конкретно на жилы.

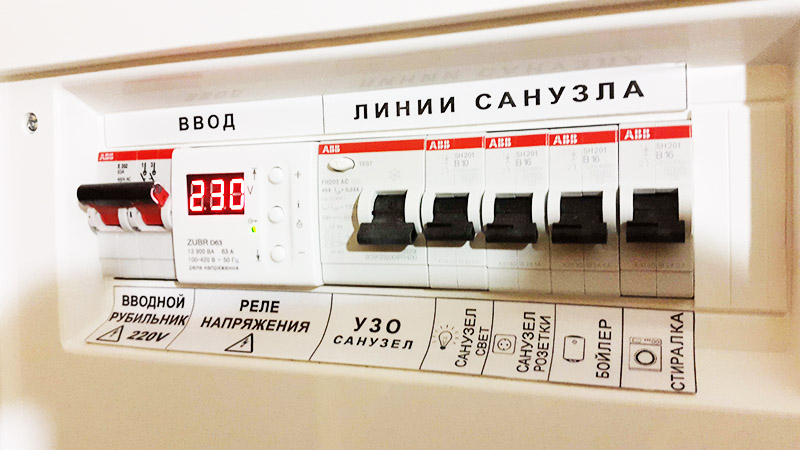

ФОТО: elektrikodessa.com.ua Безупречная маркировка автоматов – разберётся даже «чайник»

Некоторые считают, что схожая работа будет нерациональной растратой времени (ведь на руках остаётся план-схема), но это не так. Схема может затеряться, в отсутствие домашнего мастера может произойти трагедия, требующая ремонта. Пришедший на вызов электромонтёр очевидно не сходу разберётся, какая линия либо группа на какие помещения идёт. Потому игнорировать данный шаг не стоит.

И последнее – подключение ввода, первичные тесты

Подключение ввода делается только спецом энергосбытовой компании (при отсутствии дополнительного рубильника во дворе личного дома). Не стоит надежды на средства персональной защиты и создавать подобные работы без снятия напряжения. Контакты на вводном автомате основательно протягиваются. Стоит выполнить повторную протяжку и на других АВ, во избежание нагрева клемм.

ФОТО: mos-jkh.livejournal.com Затяжку каждого контакта следует повторно проверить

Дальше вся автоматика врубается, а после чего проверяется наличие напряжения на группах (силовая и освещение) снутри каждой из комнат. Имеет смысл повторно проверить корректность расположения кабелей снутри щита. Для этого автоматы поочерёдно выключаются с проверкой по комнатам с помощью обыкновенной индикаторной отвёртки либо мультиметра. Декоративные накладки розеток запираются только после того, как мастер удостоверится, что все жилы (фаза, ноль, земля) подключены верно. Проф и опытнейший электромонтёр может обойтись без этого, но начинающему домашнему мастеру лучше перестраховаться.

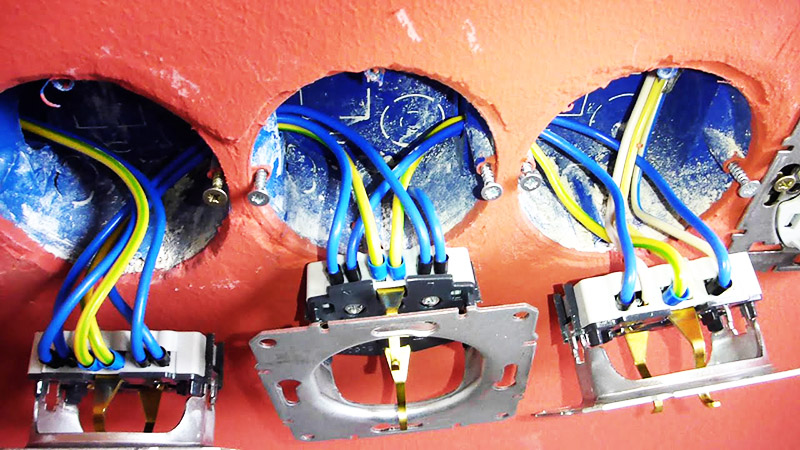

ФОТО: remont-book.com Корректность подключения жил в розетках стоит проверить

Заключение

Установка электрощитка, при условии соблюдения 7 перечисленных моментов, хотя и сложна, но и неосуществимой её именовать нельзя. Для проведения схожей работы не принципиально, есть ли у домашнего мастера опыт в электромонтаже. Главное – это познание техники безопасности и внимательное поэтапное соблюдение всех правил. И в данном случае получится сберечь большую сумму, которую пришлось бы заплатить спецам. И ещё непонятно, как квалифицированными они окажутся. И вот ещё, о чём следует держать в голове. Если есть сомнения в возможности отменно окончить начатое, лучше работу даже не начинать.

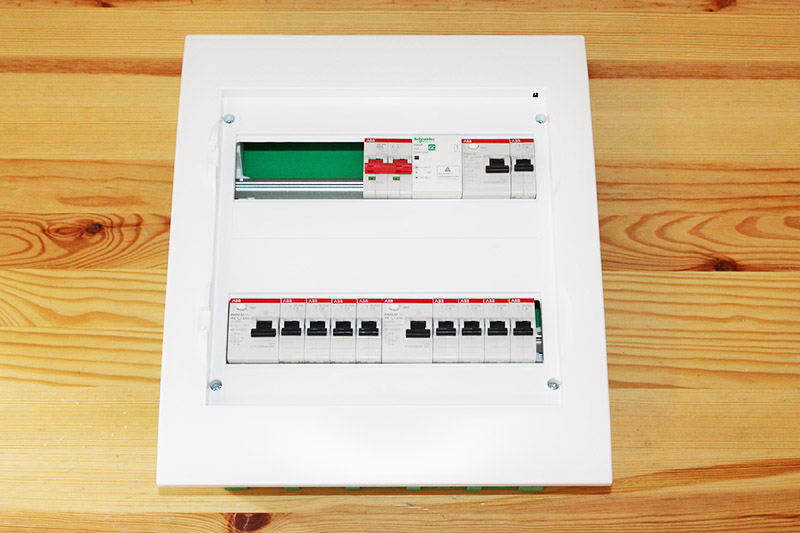

ФОТО: drive2.ru Если всё изготовлено верно, то электрощиток будет служить верой и правдой длительное время

Охото надежды, что информация, изложенная сейчас, будет не только лишь увлекательной, но и полезной нашему читателю. Если у вас появились вопросы по теме, задавайте их в комментах ниже. Редакция HouseChief непременно ответит на любой из них в очень сжатые сроки.

В дискуссиях вы сможете выразить и личное мировоззрение о статье либо поделиться своим опытом монтажа щитков, если такой имеется. Это очень понадобится другим мастерам, которые только планируют схожую работу. И ещё одна просьба, не забудьте оценить статью, мы рады хоть какому воззрению.

А в итоге предлагаем вашему вниманию маленький видеоклип, который более много раскроет нынешнюю тему.
