Побеседуем сейчас о сборке электрощитового оборудования. А если быть поточнее побеседуем о том, какие типы щитов используются, какие комплектующие, расходные материалы применяются при сборки, какие типы схем, зависимо от предназначения щита, применяются для монтажа и остальные вопросы, связанные с данным процессом.
Статья будет разбита на две части — в первой части общая систематизация щитового оборудования по типу, предназначению, а 2-ая будет больше практического предназначения. На некоторых вопросах, к примеру связанных со схемотехническими решениями, тщательно останавливаться в данной статье не будем.
Весь процесс производства электрощитов можно разбить на несколько шагов.
Первым шагом идет непременно разработка проектной документации. На данной стадии определяется нужный список документов (принципная схема, схема наружных соединений, спецификация и т.д.), который будет нужен для реализации проекта. Естественно, если идет речь о маленьком квартирном щите, то довольно будет однолинейной схемы, но и этом случае нужно провести расчеты, обусловиться с количеством точек подключения, подобрать комплектующие, избрать корпус щита.
Потом закупается нужное электрическое оборудование, шкаф для его размещения, комплектующие для монтажа, такие как DIN-рейка, перфорированный кабель-канал, кабельные вводы и т.д.

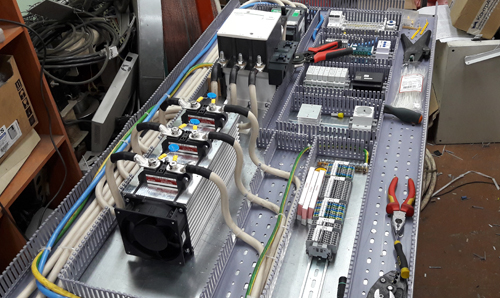

И следующим шагом начинается уже конкретно процесс сборки электрощита. Этот процесс будет несколько отличаться зависимо от корпуса щита, который подбирается в согласовании с его предназначением.
Виды электрощитов
Все электрощиты разделяются на целый ряд видов, которые отличаются по конструктивному выполнению, материалу (металл либо пластик), из которого сделан щит, способу установки и по мотивированному предназначению.
Главный распределительный щит (ГРЩ) — распределительный щит,который производит приём и рассредотачивание электроэнергии, также учет электроэнергии, по зданию. Состоит обычно из нескольких панелей — вводных, секционных, распределительных. Также в состав ГРЩ могут заходить панели учета электроэнергии, АВР, панели ППУ.
Вводно-распределительное устройство (ВРУ) — имеет схожее предназначение с ГРЩ. Также обеспечивает прием и рассредотачивание электроэнергии в здание.
Автоматический ввод резерва (АВР) — обеспечивает питание потребителей от 1-го из нескольких источников питания (основной, запасный и т.д.) и делает автоматическое переключение в случае нарушения питания на запасный источник. В качестве основного ввода применяются ввода от трансформаторных подстанций, в качестве запасных могут применяться или ввод от ТП, или от генератора. АВР могут производиться как в виде отдельных устройств, так и в составе ГРЩ.
Распределительный щит — созданы для приема и рассредотачивания электроэнергии, нечастого включения и отключения линий групповых цепей, также для их защиты при перегрузках и маленьких замыканиях. К распределительным устройствам относятся, в том числе:
- Щит этажный — обеспечивает прием электроэнергии от ГРЩ, ВРУ и ее передачу конечным потребителям. Также в состав этажного электрощита заходит учет расхода электроэнергии жильцами дома.
- Щит квартирный — предназначен для рассредотачивания электроэнергии, защиты отходящих линий и потребителей электроэнергии при маленьких замыканиях и перегрузках, защиты людей от поражения электрическим током и защиты от пожара при неисправности проводки в однофазовых сетях.
Щит освещения — используются для управления осветительными сетями производственных построек, сооружений, территорий объектов с разными источниками света.

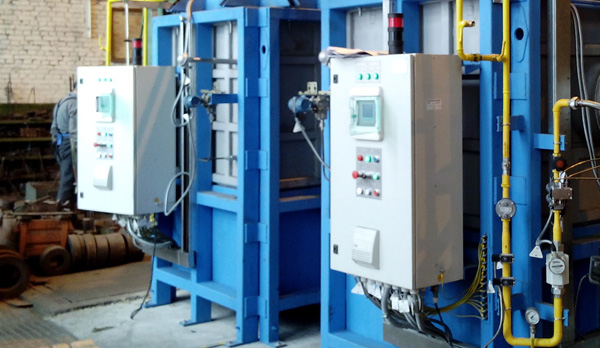

Шкаф автоматики — используются для приема и рассредотачивания электроэнергии, управления промышленными автоматическими системами, контроля технологических характеристик и сигналов, аварийной защиты, диспетчеризации и т.д.

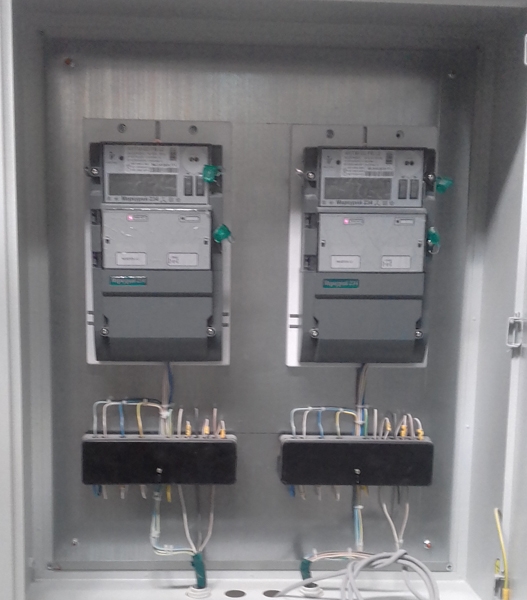

Щит учета электроэнергии — применяются для приема, рассредотачивания и коммерческого учета электроэнергии и защиты отходящих линий от перегрузок и токов недлинного замыкания.
Кроме перечисленных выше, существует еще целый ряд других видов — УКРМ, ШБП, ЩСН, пульты управления.
Корпуса электрощитов
Зависимо от мотивированного предназначения щита, выбирается соответственно и корпус.

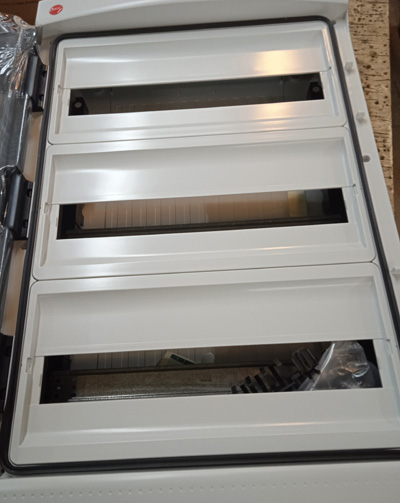

Для квартир, личных домов это обычно пластмассовые боксы — они эстетично смотрятся, владеют различным дизайном, что позволяет их успешно вписать в интерьер помещения. Не считая того, они достаточно легкие, что упрощает установка, могут быть как встраиваемого типа, так и подвесного выполнения.
Кроме этого, для жилого сектора используются и другие, более высокобюджетные решения, к примеру, серии Mistral41, TwinLine от ABB, у Schneider Electric есть серия Pragma, хорошие щиты есть у DKC.

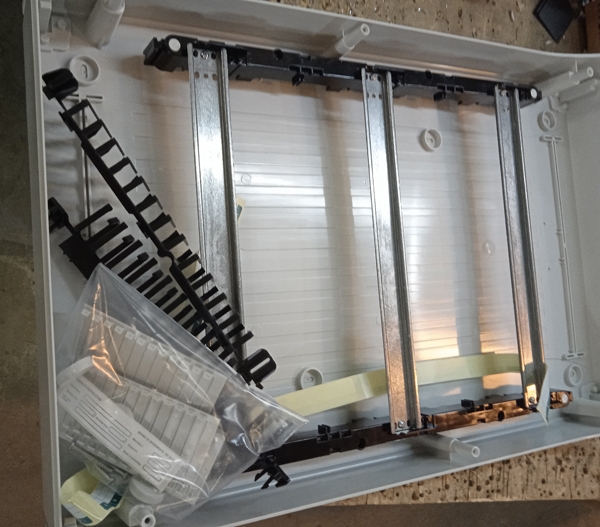

На рисунке ниже как раз щит от DKC, не помню правда какая серия.
Вообще на рынке представлено огромное обилие разных брендов, в разном ценовом секторе.
Для производственных объектов, при установки вне помещений, в целительных, торговых, образовательных учреждениях, в помещениях с брутальными критериями окружающей среды обычно используются щиты, сделанные из листового металла, или металлопластика, отличающиеся долговечностью, высочайшей степенью защиты, устойчивостью к температурным перепадам.
По типу выполнения они могут быть напольные, подвесные, встраиваемые (а именно, этажные щиты). Также, зависимо от использования, они отличаются конструктивно друг от друга.
К примеру, щиты ЩРн (щит распределительный подвесной) имеют интегрированные DIN-рейки в корпусе для установки модульного электрического оборудования и съемную фальшпанель (пластрон) для ограничения доступа к токопроводящим частям. Крепление DIN-рейки может осуществляться различными методами — конкретно к щиту, для этого у него имеется отбортовка, при помощи особых креплений, на съемной монтажной раме.

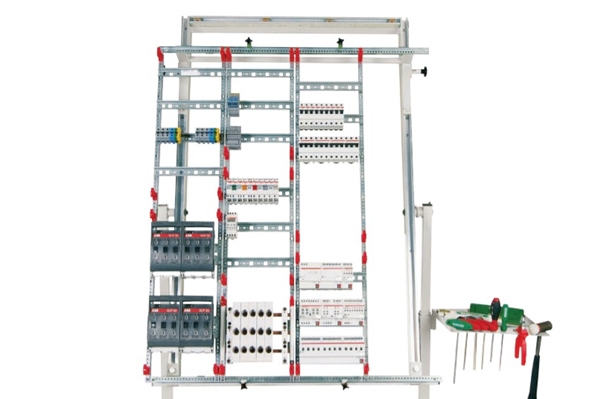

Последний вариант, на мой взор, более удачный. Для монтажа применяется конструкция из вертикальных профилей, к ним крепятся поперечные рейки, инсталлируются DIN-рейки, на которые устанавливается все нужное оборудование, выполняются все электрические соединения, потом вся конструкция в сборе устанавливается на место.
В большинстве случаев такового плана щиты применяются при сборке силовых и осветительных систем рассредотачивания электроэнергии в однофазовых и трехфазных сетях. Область их использования достаточно пространна — это создание, строительство, разные административные помещения, торговые центры и т.д.
Количество устанавливаемых модулей указывается в условном обозначении щита — к примеру в ЩРН-12 можно установить наибольшее кол-во модулей 12 шт, в ЩРН-36 — 36 шт. Наибольшее кол-во, которое встречалось — это 90 модулей. Зависимо от количества и типоразмера щита, они могут размещаться в один либо несколько рядов, иметь одно или 2-ух дверное выполнение.
Также стоит упомянуть про степень защиты — у данного типа она обычно IP31 либо IP54.
Щиты ЩРв (щит распределительный встраиваемый) предусмотрены, в отличии от ЩРн, для установки в нишу стенки, а в остальном их комплектация похожа — так же имеются интегрированные DIN-рейки для установки оборудования, съемные фальшпанели, планки, или держатели для крепления РЕ и N шин.

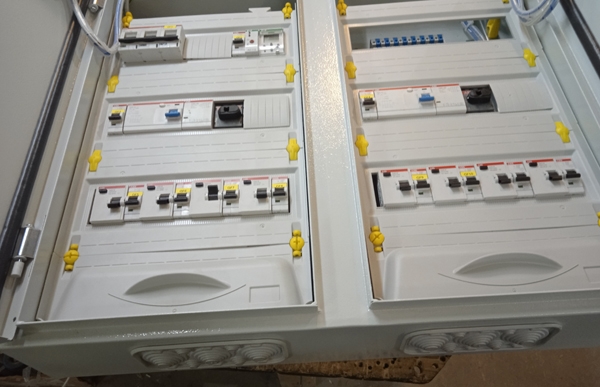

Отличительной особенностью щитов ЩУ (щит учета) и ЩУР (щит учетно-распределительный) является наличие в двери смотрового окна для удобства снятия показаний счетчика. Также в корпусе имеется съемная монтажная панель для крепления счетчиков. А в остальном их конструкция является аналогичной ЩРн, ЩРв – те же самые DIN-рейки для оборудования, пластроны.
Кстати, если гласить о пластронах, то в разных щитах их конструкция и материал производства отличаются — в более дешевеньких моделях они выполнены в виде цельнометаллического листа с вырезами под модульное оборудование, который крепится к оболочке шурупами. В более дорогих щитах пластроны делаются из пластика, или металлопластика, инсталлируются с помощью фиксаторов, могут быть как цельные, так и раздельного типа, для каждого ряда отдельная секция, с прорезями под модули, или глухие.

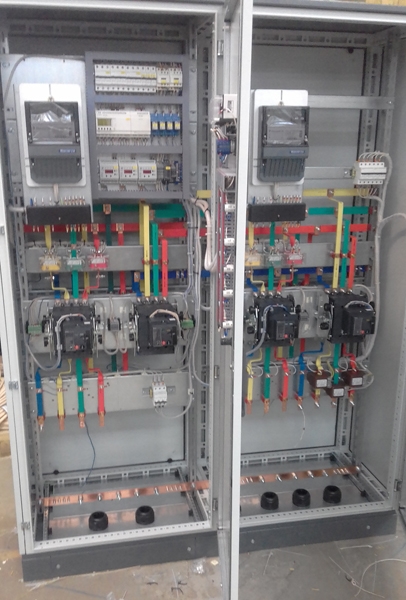

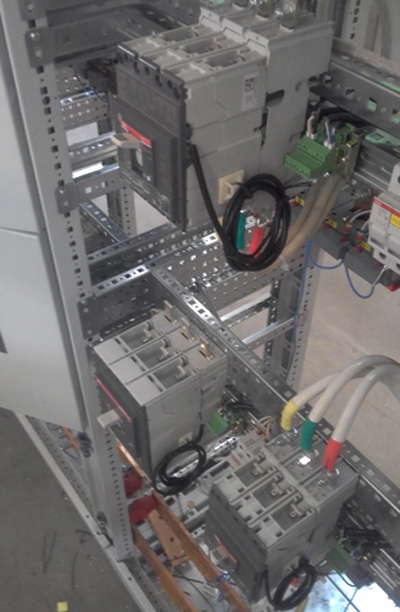

Щиты напольного выполнения, применяемые для НКУ устройств, в большинстве случаев представляют собой сборную конструкцию. Каркас состоит из рамы и разных профилей, которые стыкуются между собой с помощью винтов.
Также в набор поставки входят различного рода дополнительные комплектующие – панели цоколя, узлы крепления, панели для ввода кабеля, соединительные элементы, рымы и т.д.
Установка оборудования осуществляется на горизонтальные монтажные панели, или монтажные рейки. Боковые стены, задние стены, крыша являются съемными.

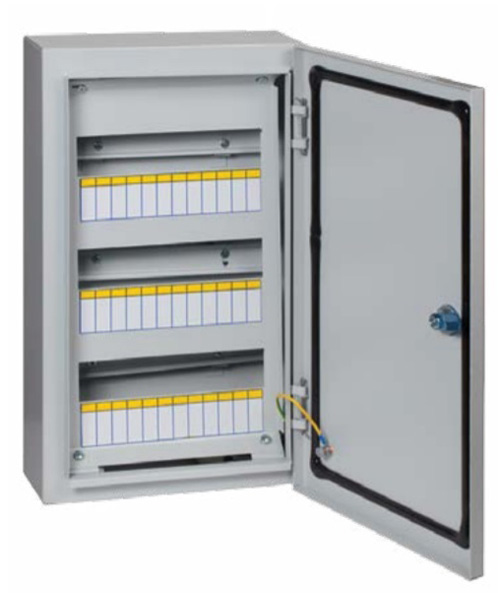

Щиты с монтажной панелью (ЩМП) являются более универсальными из всех типов корпусов, область их использования фактически не ограничена — это объекты промышленного предназначения, строительство, ЖКХ, торговые центры, складские помещения, также могут употребляться для электромонтажа в критериях завышенной влажности, запыленности и на открытом воздухе. Разве что в жилых помещениях они фактически не используются.
Они могут употребляться при монтаже вводно-распределительных устройств, учета электроэнергии, в системах управления и автоматизации они применяются в подавляющем большинстве случаев, и т.д.
ЩМП имеют железный сварной корпус со степенью защиты IPЗ1, IP54. В выполнении IP 54 дверь щита имеет уплотнение из вспененного полиуретана.
Благодаря фосфотированию и последующему нанесению порошкового покрытия, достигается надежная защита от коррозии. В особо неблагоприятных для эксплуатации критериях корпус щита может быть выполнен из нержавеющей стали.
Щиты ЩМП отличает самый широкий выбор типоразмеров — от самых маленьких шкафчиков подвесного выполнения до напольных двудверных.
А вот что их соединяет воединыжды, так это наличие съемной монтажной панели, изготавливаемой из покрытой цинком стали, на которую устанавливается электрическое оборудование. При этом, оборудование может быть как модульного, так и обыденного выполнения. На удобство монтажа это, в принципе, не оказывает влияние.
Как-раз щит ЩМП и будет взят за базу во 2-ой части статьи, где мы перейдем уже конкретно к процессу сборки.
А пока остановимся на этом. И как говорится «Продолжение следует».
Как собрать электрощиток в личном доме 220в
Аннотация по сборке и монтажу электрощитов своими руками
При ремонте в квартире, либо же во время строительства личного дома либо дачи, одной из главных заморочек является проведение проводки, а так же сборка электрощитов. Естественно, проще и надежнее нанять спеца, но время от времени этот вариант, по тем либо другим причинам, неприемлем. Тогда и приходится все делать самому, но при всем этом появляется вопрос: как собрать электрощиток. Сейчас мы для вас об этом поведаем.
Что нужно для сборки электрощитов своими руками
И так что все-таки нам будет нужно:
— втулочные наконечники, для наилучшего контакта кабеля и автомата (но возможно обойтись и без них)
— пассатижи для обжимки втулочных наконечников
— канцелярский ножик для зачистки контактов
— две клеммных колодки #8211 для заземления и «ноля»
Электрощиток может идти как в разобранном виде, так и в уже собранном. При его выборе необходимо знать количество автоматов, на крепеж которых он будут рассчитан, (обычно для маленького дома применяют 4-5 автоматов), также следует учитывать метод монтажа электрощитка. Он может быть как внешний (затратной), так и внутренний (врезной). Зависит это от вашей проводки (наружняя она либо внешняя) а так же от эстетических предпочтений.
Следующий компонент который нам пригодится при сборке электрощитка своими руками #8211 это автоматы. Количество автоматов прямо пропорционально количеству электроцепей в здании либо помещении. Электроавтоматы следует подбирать по критической нагрузке на них, лучше с припасом. Для этого следует подсчитать критическую нагрузку на сеть, методом приплюсовывания мощности всех подключаемых устройств в данной электрической цепи.
К примеру, кухня рассчитана на отдельную электроцепь, тут у вас будут подключены холодильник в 300-350W, микроволновка в 1000W, кухонная вытяжка 320W, электрочайник 900-1200W. Суммируем все это и у нас выходит мощность в районе 2520-2870W. Это нагрузка на сеть в вашей кухне и соответственно на автомат отвечающий за нее.
Но это еще не все! Ватты необходимо перевести в амперы, так как маркировка автоматов идет в амперах, для этого используем формулу:
P #8211 мощность нагрузки а сеть ( у нас 2520-2870 ватт)
U #8211 напряжение в сети (обычно 220V)
I #8211 сила тока? которая измеряемая в амперах.
И так, у нас выходит следующее: 2520 / 220 = 11.45А, означает нужен автомат в 16А.
Таким макаром, высчитываем силу тока для каждой электрической цепи. Мощность УЗО рассчитывается так же.
Внимание! Приборы мощностью от 3.5 кВт обязаны иметь свой свой автомат.
Как верно собрать электрощит
Сборка электрощитов не очень непростая, но и не очень легкая задачка, при осторожности и нужных познаниях у вас все получится.
Для начала поглядите на эту схему, тут показан один из вариантов коммутации электрощитка.
Внимание! Это не стандартизированная схема для каждого, в каждом помещении зависимо от нужд различные комплектующие и варианты коммутации. Это только опорная схема.
Схемы распределительных щитов проводки
Здрасти почетаемые читатели. Желаю предложить для вас три многофункциональные схемы распределительных щитов. которые могут применяться для рассредотачивания проводки по группам, также для защиты электрической сети от недлинного замыкания, перенагрузок и токов утечки через изоляцию. Предлагаемые схемы распределительных щитов созданы для стандартной квартиры, личного дома, городской квартиры усовершенствованной планировки.
Элементы распределительного щита
Перво-наперво незначительно общих понятий об отдельных элементах, из которых собирается РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ.
- Вводной автомат защиты-общий автомат защиты для всей проводки помещения.К нему подключается вводной питающий кабель.
- Устройство Защитного Отключения (УЗО) #8212 электротехническое устройство разрывающее электрическую сеть в случае утечки тока через повреждения изоляции кабеля. Предназначен для защиты людей и предотвращения пожаров.
- Дифференциальный автомат защиты-комплексное электротехническое устройство объединяющее внутри себя автомат защиты и УЗО.
- Автоматы защиты групповых линий электропитания-однополюсные автоматы защиты.созданные для разрыва электрической цепи в случае перегрузки либо недлинного замыкания(куцее замыкание-прямое соприкосновение рабочего фазного и нулевого проводников)
- Дин-рейка (шина крепления автоматов защиты-специальная железная пластинка, которая устанавливается на корпусе РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА. и на которой инсталлируются все устройства автоматической защиты.
- Соединительные клемники. Это коммутационные устройства, которые позволяют соединять совместно, провода одинакового предназначения. По другому их именуют шинами. Различают нулевые рабочие шины, шина заземления.
- Распределительные шины для соединения автоматов защиты. Это особые устройства, по другому их именуют «гребенки». Автоматы защиты инсталлируются в РАСПРЕДЕЛИТЕЛЬНОМ ЩИТЕ в ряд. С помощью «гребенки» можно просто и очень накрепко соединить ряд автоматов защиты по входному клемнику.
Это, пожалуй, все устройства, которые необходимы для сборки РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА.
В некоторых РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТАХ инсталлируются электросчетчики учета расхода электроэнергии.
Схемы распределительных щитов стандартной одно либо двухкомнатной квартиры
На вводе этого РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА устанавливается однополюсной автомат защиты номиналом 40 Ампер.
Схема распределительного щита личного дома на 380 В
В современном мире жизнь без электричества фактически невозможна: мы готовим на электроприёмниках, смотрим телек, стираем вещи, работаем на компьютере. Электричество для нас – это обычная и нужная вещь, без которой нереально прожить. Но, говоря об электричестве, не каждый человек сможет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, крупного города либо малеханького личного домика – начинается с электрического щита.
Электрический щит – это местопребывания всех устройств, позволяющих распределять и создавать учет электроэнергии, также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Короткая схема распределительного щита личного дома на 380В. (Подходит для стадии строительства, точнее для стройплощадки)
Схема 2. Полная схема распределительного щита личного дома на 380В
Электропитание любого личного дома происходит за счет воздушной полосы электропередач либо за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке проводки в личном доме после вводно-распределительного щита нужно устанавливать дополнительные распределительные щиты (РЩ нижнего этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – принципиальное и нужное устройство.
Но до того как его устанавливать, необходимо знать, что:
- распределительный щит необходимо распологать только там, где к нему имеется открытый доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учесть его конструктивное выполнение (РЩ для мокроватых либо пыльных помещений),
- распределительный щит должен соответствовать особенностям проводки личного дома.
Главные причины, которые нужно учитывать:
Тип проводки
Если у вас на дому сокрытая проводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стенке. Основное преимущество такового щитка – опрятный внешний облик.
Если в доме проводка открыта, то лучший вариант для нее – затратной электрический щит. Достоинство такового вида щита – это то, что он просто крепится на стенке.
Полная потребляемая мощность. Мощность отдельной групповой полосы.

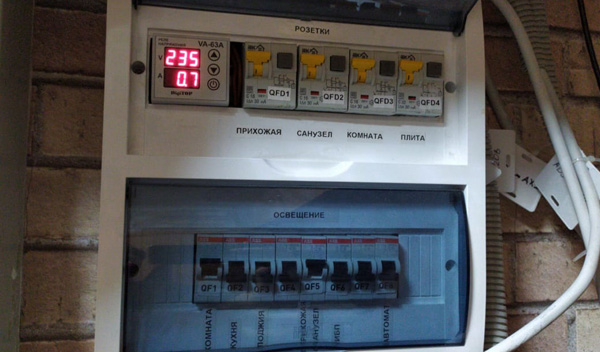

Обычно при подключении группы освещения комнат, санузла и коридора в личном доме применяют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А. Номинальный ток данного выключателя не должен превосходить наибольшего тока проводника. Это стоит учесть при выборе аппарат защиты для подключения более массивных потребителей. Будьте внимательны, ибо от корректности выбора устройства защиты электросети зависит безопасность вашей жизни.
Количество цепей и точек употребления, находящихся в однолинейной схеме электроснабжения личного дома.
Электрическая часть дома разделяется на несколько групп (группа освещения, розеточная группа, силовая группа). При всем этом любая группа подключается через особый аппарат защиты. Для подстраховки и обеспечения дополнительной безопасности, рекомендуется также устанавливать дополнительные автоматические выключатели на электрические приборы (стиральные машинки, кондюки, теплые полы и прочее).
Не забудьте установить устройство защитного отключения (УЗО). Данное устройство ставится на розеточные групповые полосы, водонагреватель и остальные электроприборы. УЗО должно быть установлено на электрические цепи, питающие приборы во мокроватых помещениях, по другому есть риск появления пожара.
Кроме автоматических выключателей и УЗО, в распределительном щитке непременно должны быть установлены шины PE- и N-проводника.
