Щиток – важнейший элемент домашней электрической сети, пульт управления всей электрикой дома. В его сборке много тонкостей и подводных камешков, любая система электроснабжения персональна и просит особенного подхода. Но есть общие правила и советы, по которым собирается щиток, мы разберем их в этих 9 карточках.
17 дек. 2020, 14:00
1 . Для чего необходимы электрические щиты?
Электрический щит – это ящик, в каком крепится автоматика и защитное оборудование. Щит воспринимает от наружного источника кабели и провода и выводит их к потребителям электроэнергии (розеткам, выключателям и т.д.). В щите находятся устройства, которые защищают проводку от недлинного замыкания, скачков напряжения и пр.
2 . Какие виды электрических щитов есть?
В пригородной жизни мы имеем дело с несколькими видами щитов:
Вводной щит учета (ЩУ). Его монтируют на улице, и он состоит из малого набора оборудования: пломбируемого вводного автомата защиты, счетчика учета электроэнергии и УЗО (устройство защитного отключения).
Распределительный щит. Его монтируют уже после щита учета электроэнергии и обычно в помещении, а сколько дифавтоматов и УЗО он может содержать, находится в зависимости от числа потребителей: время от времени 10-ки.
Вводно-распределительное устройство (ВРУ). Это устройство, который соединяет воединыжды внутри себя и учет, и рассредотачивание энергии. Но на данный момент энергосбытовые организации требуют, дабы электросчетчик находился на улице, на фасаде дома либо на опорах, дабы инспектор мог в хоть какой момент проверить показания. А расположить в уличном щите домашние групповые автоматы, нужные для оборудования электрики настоящего дома, нереально.
3 . Можно ли собрать распределительный щит своими руками?
Да. Но это оборудование высокого класса угрозы, и дабы совладать с этой задачей, необходимы определенные познания и опыт. Необходимо разбираться в схемах подключения и механизмах работы модульных аппаратов – УЗО, дифавтоматов и т.п. В неприятном случае будет безопаснее поручить сборку щита проф электрику.
4 . С чего начать сборку щита?
С составления схемы электроснабжения дома: так будет понятно, сколько оборудования пригодится применять, какие автоматы либо УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых устройств. Все потребители с мощностью от 2 000 Вт выделяются в отдельную группу, к такому потребителю должен идти цельный медный кабель, автомат обязан иметь номинал 16 А. На отдельные автоматы выводятся розеточная и осветительная группы. Далее необходимо составить схему щитка, в какой отражаются все дифавтоматы, УЗО, контакторы и другие модули, сечения всех применяемых кабелей и проводов, мощности нагрузки линий.
5 . Правильно ли, что для планирования распределительного щита главное знать, какие приборы будут установлены в доме?
Да, но принципиально также посчитать суммарную потребляемую мощность всех электроприборов и мощность энергопотребления в каждой выделенной группе. Без этого не получится подобрать автоматы подходящих характеристик. Мощность считают с припасом, обычно 20%. Также необходимо обусловиться с типом разводки в доме, с которым связано количество линий, идущих к щитку.
6 . Какие щиты используются в пригородном доме? Какие материалы корпуса лучше, на что уделять свое внимание?
Электрощиты могут быть навесными либо встроенными (их монтируют в гипсокартонных перегородках), пластмассовыми либо механическими; железные обычно ставят на улице, пластмассовые – в помещении, тут только принципиально, дабы они не были дешевенькими, из плохой пластмассы. Отличные щиты от узнаваемых производителей даже собирать легче, как конструктор для взрослых, модули соединяются в неопасную и грамотную систему. Но что вправду принципиально, так это уровень защиты от пыли и влажности, которые обозначаются специальной маркировкой. Для щита в помещении (при условии, что его не зальет сверху), довольно уровня IP54 (защита от аква брызг, частичная защита от пыли). Такие щитки можно устанавливать и на улице, если в регионе повсевременно не льют проливные дождики. В более мокроватом климате будет нужно уровень защиты минимум IP65. Размещение щитка находится в зависимости от его размера: центр малеханького щитка должен быть на уровне глаз; если щиток большой, до его верхнего ряда владелец должен просто дотягиваться без подставок.
7 . Какое количество модулей должно быть в щитке?
Число модулей в щитке не всегда кратно 12, встречаются мелкие щитки на 10 модулей, есть щитки на 16 и 18 модулей. Но 12-16 модулей подходят щиткам для квартир многоэтажек. В личном доме используют щитки на 16-24 модуля, а то и больше. В огромных домах устанавливают два щитка. Как высчитать поточнее: все оборудование изготовлено так, что оно кратно ширине модуля; также один модуль занимает выключатель-автомат. Потому необходимо посчитать, сколько будет устройств и каких, и выяснить, какое количество модулей они займут.
однополюсный автомат – 1 модуль;
однофазовый двухполюсный автомат – 2 модуля;
трехполюсный автомат – 3 модуля;
однофазовое УЗО – 3 модуля;
трехфазное УЗО – 5 модулей;
трехфазный дифавтомат – 6-8 модулей.
Всегда покупайте щит с припасом модулей, на случай, если в доме появятся новые массивные приборы (а они появятся). Продаются особые пластмассовые заглушки, которыми можно временно закрыть пустые модули, и щит будет смотреться эффектно и аккуратненько.
8 . Как маркировать комплектующие щитка, если их много и можно запутаться?
Маркировку делают до начала монтажа, в согласовании со схемой. Вот какие обозначения используют электрики:
N1, N2,… – нулевые шины, номер шины соответствует номеру УЗО;
Гребенки обозначают аббревиатурой и номером УЗО, с которого берется фаза.
9 . Как собирать щиток, как трудно делать монтажные работы?
Монтажные работы производятся следующим образом. В щите инсталлируются DIN-рейки, это стандартный железный профиль, который применяют в электротехнике. На них фиксируют модульную аппаратуру, автоматы и УЗО – просто нажимая до щелчка. Если пригодится переставить модуль, либо совсем его убрать, нужно просто отжать отверткой губку автомата. Автоматы могут малость «болтаться» по DIN-рейке, потому для их устойчивой фиксации лучше использовать особые ограничители. Не считая автоматов и УЗО, в щит монтируют две шины, в каких соединяют совместно все нулевые и заземляющие проводники. Нулевую шину отделяют от корпуса щита (если он из металла) изоляцией из пластмассы либо располагают ее в закрытом диэлектрическом корпусе. Установка щитка будет легче делать, если брать оборудование одной серии 1-го производителя. На FORUMHOUSE можно поглядеть на схемы и фото удачно собранных щитков с короткими, строго по делу, комментами.
Сборка и установка электрощита (много фото)

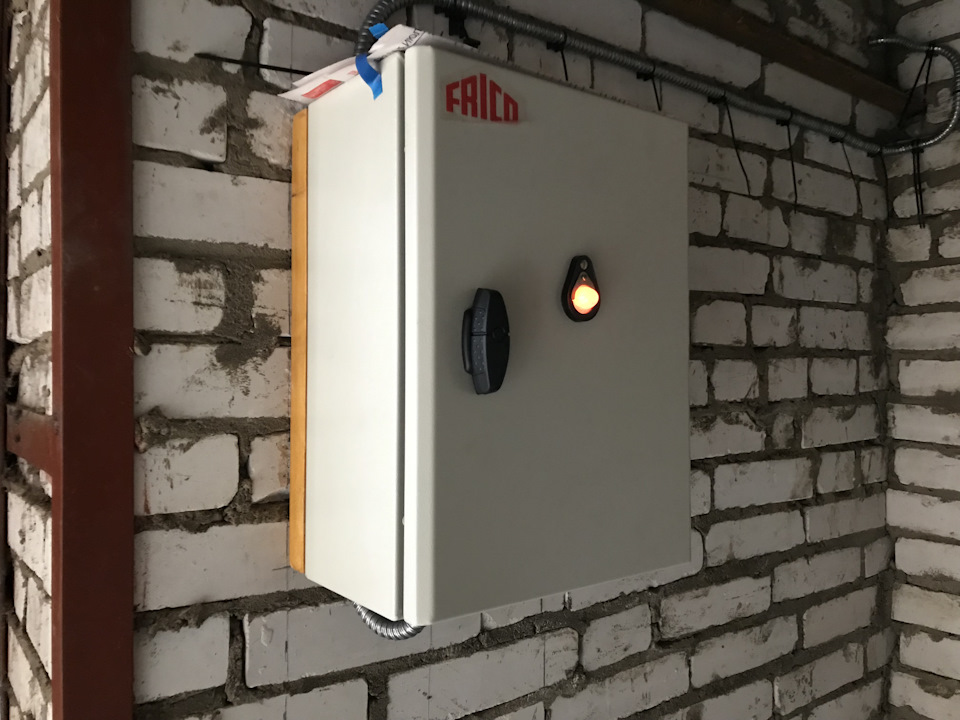

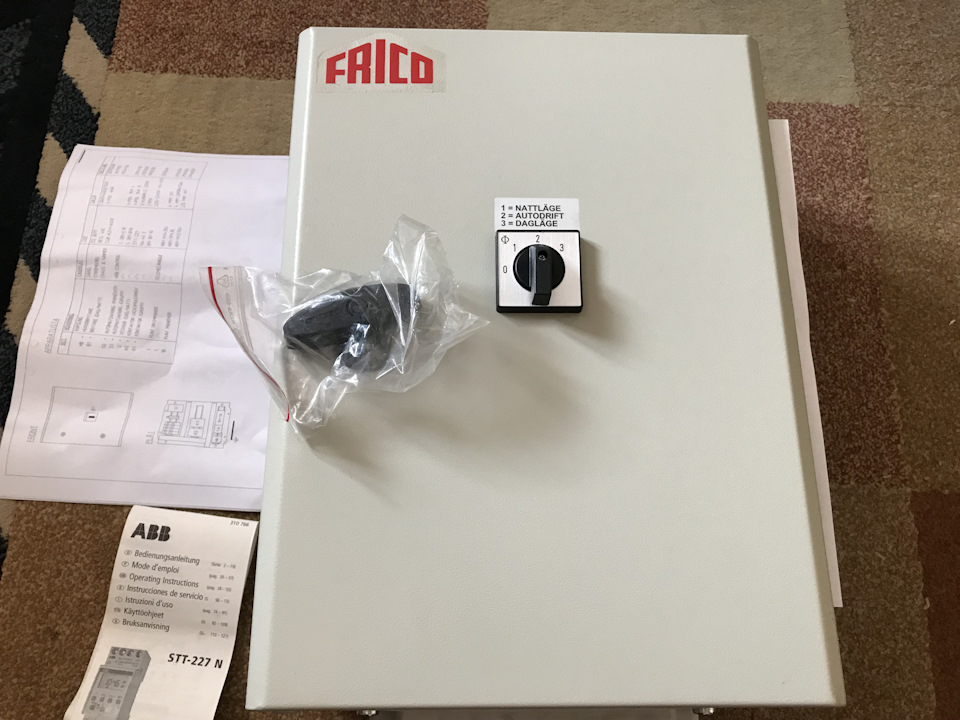

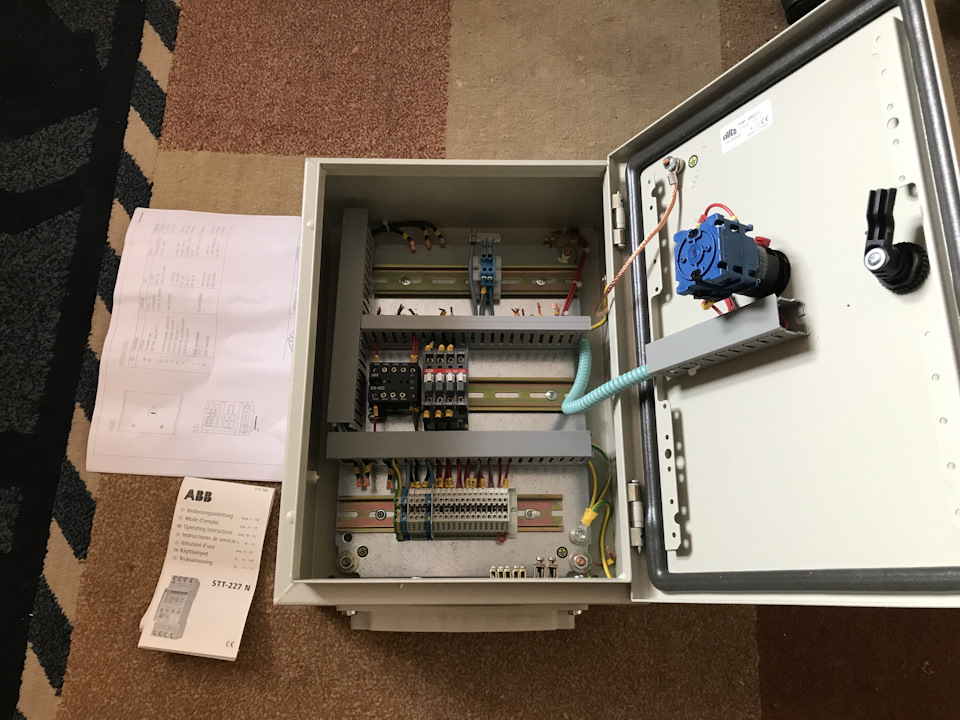

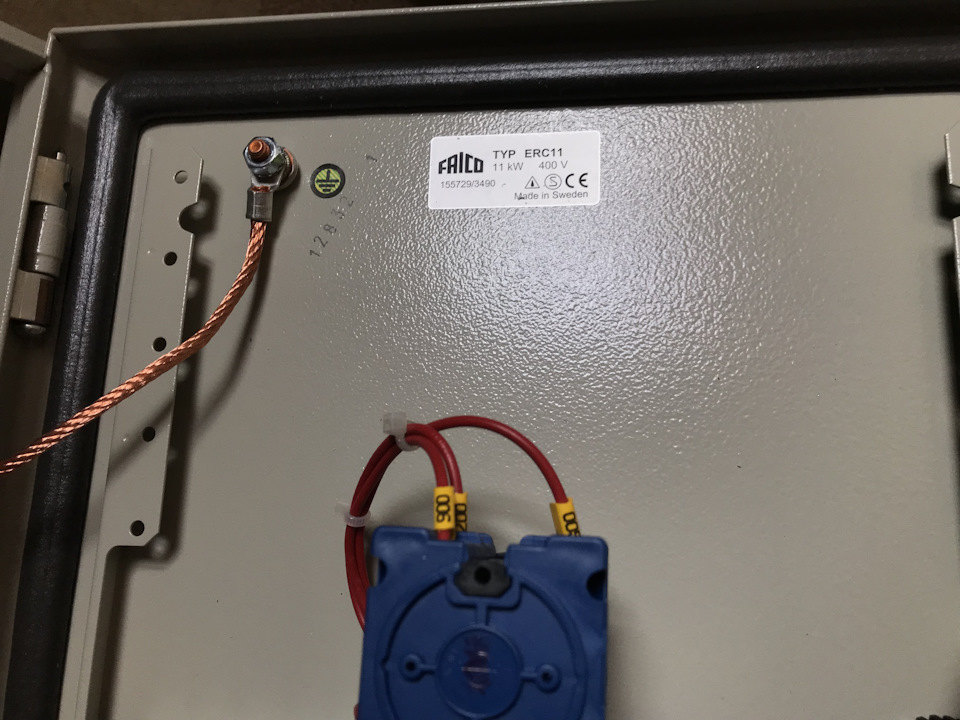

За базу был взят щит от установки запуска холодильного оборудования редчайшей у нас шведской конторы Frico. Поверх платы сборки лежит узкий лист оргстекла, на всякий пожарный, дабы исключить вероятный контакт обнаженного провода с корпусом. Вводной автомат и счетчик пломбироваться не будут, на вводе снаружи гаражей установлены 2-ые счетчики, к которым условно нет доступа у хозяев, ну не считая рукастых которые участвуют в жизни ГСК не только лишь своим присутствием, но и делами, в общем можно было 2-ой не устанавливать, но я люблю все держать под контролем.

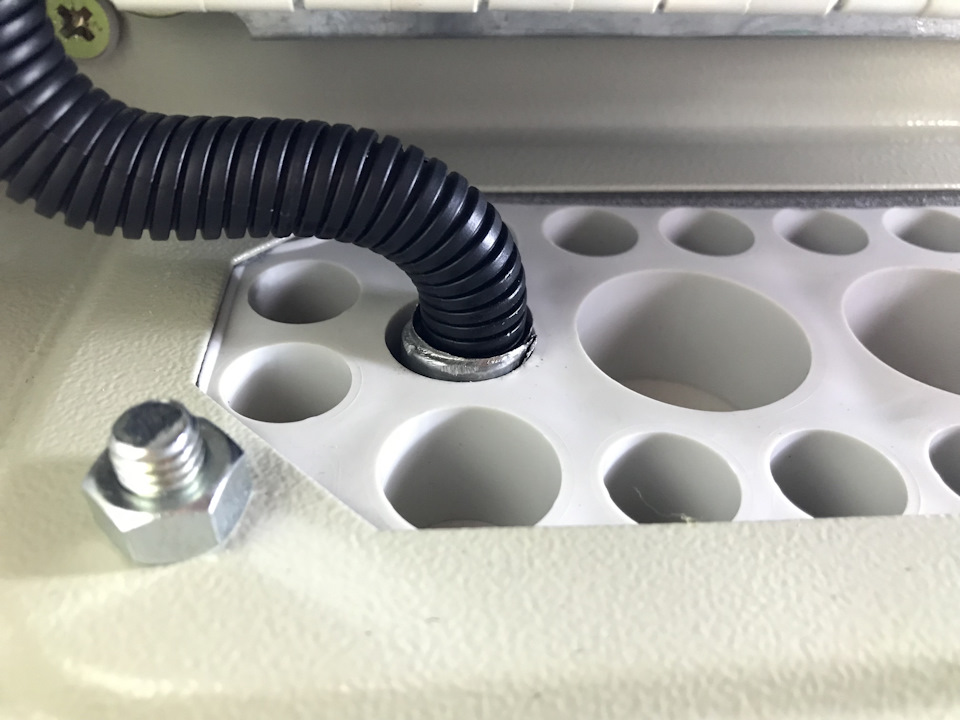

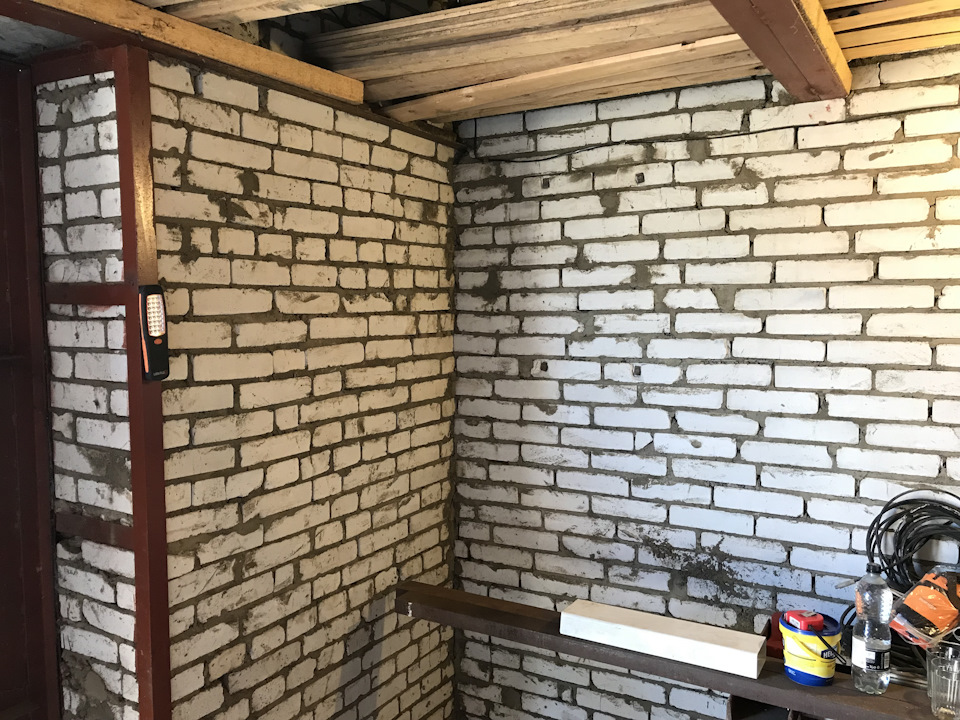

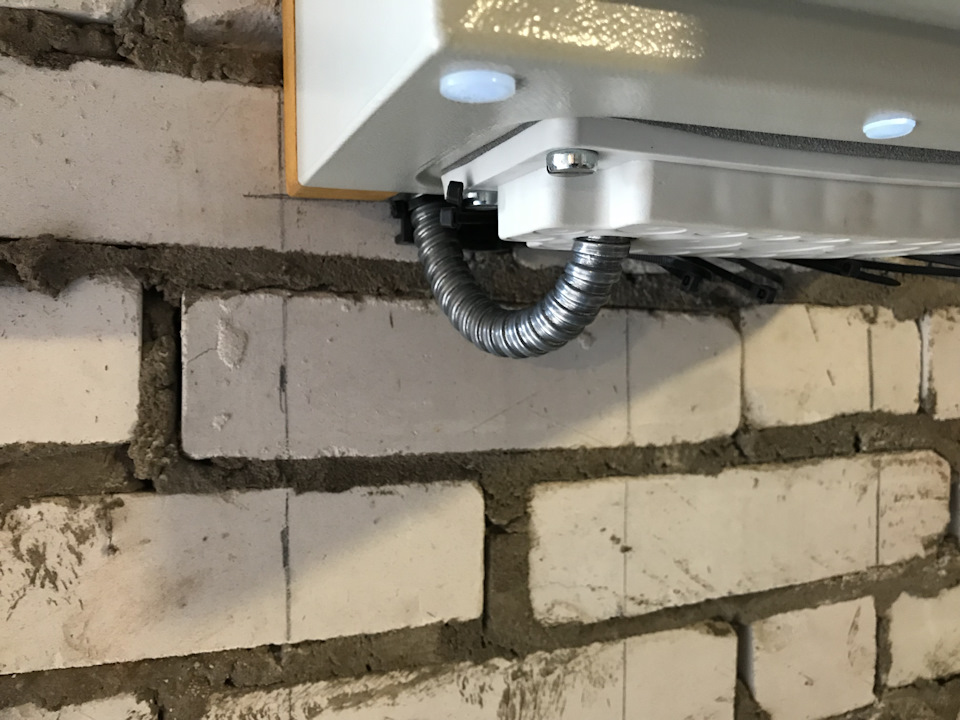

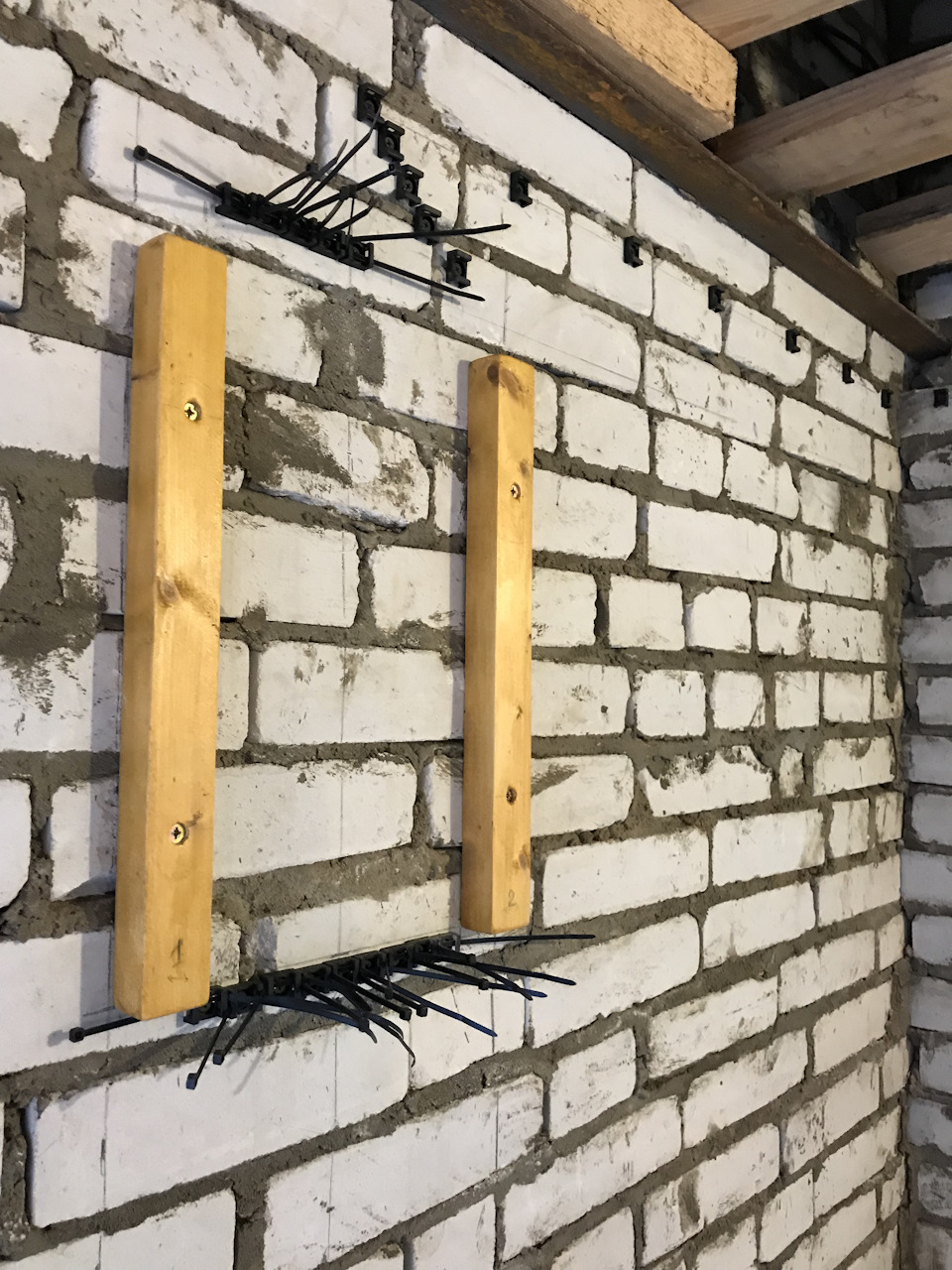

Проводка по стенкам будет в металлорукаве, так как проводка будет сокрытой, надоела проводка по стенкам в гофрах, коробах и т.д. воспользовался первым гаражом, в каком запускал в гофрах, неловко позже, все это ворует место, и нужно заблаговременно продумывать где что у тебя будет висеть, внешний облик снова же для меня тоже важен.
Всем Здоровья!

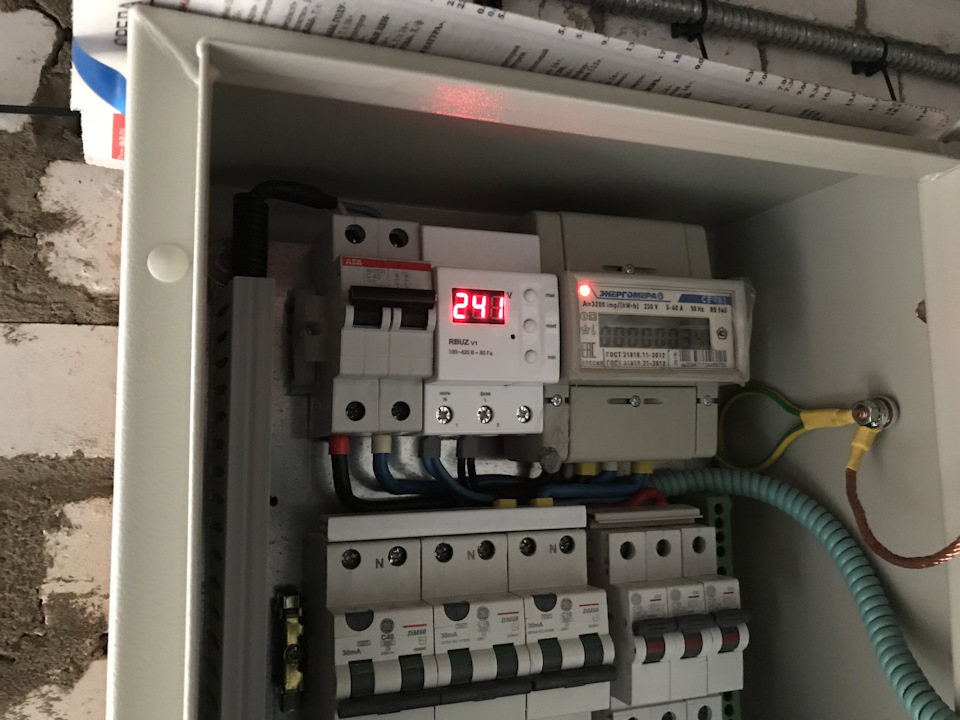

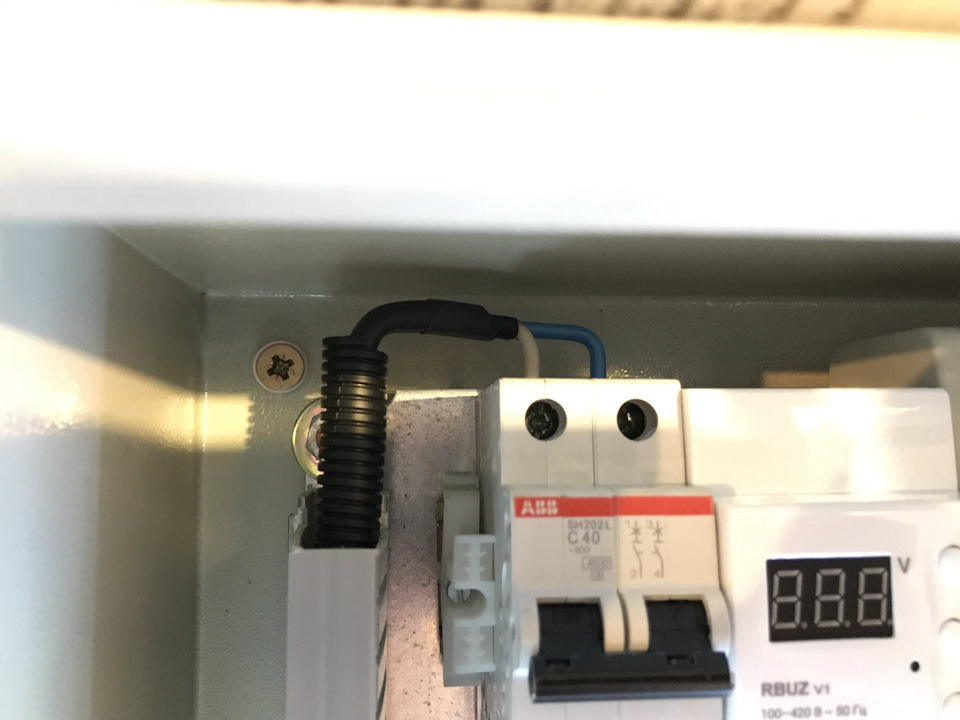

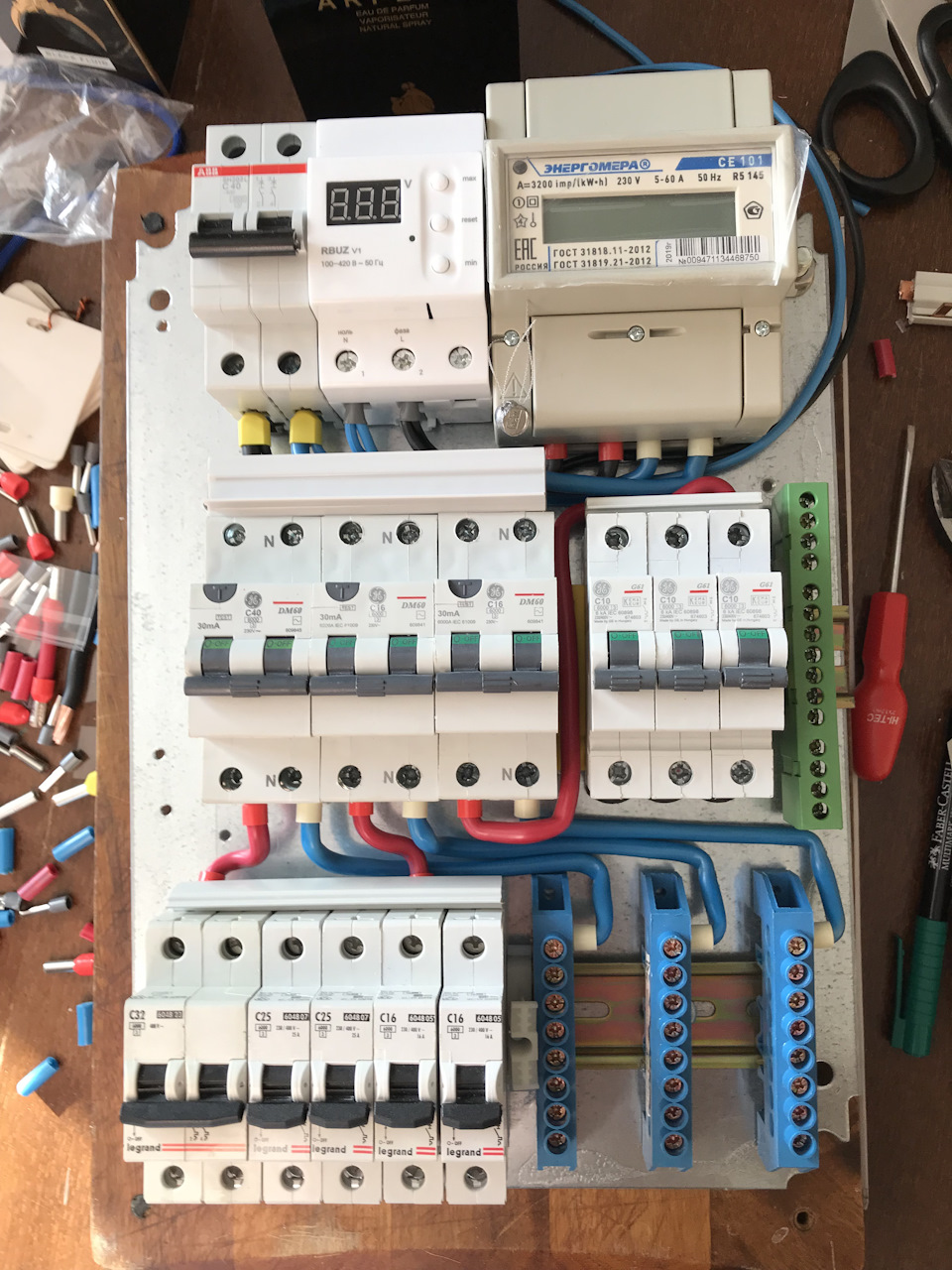

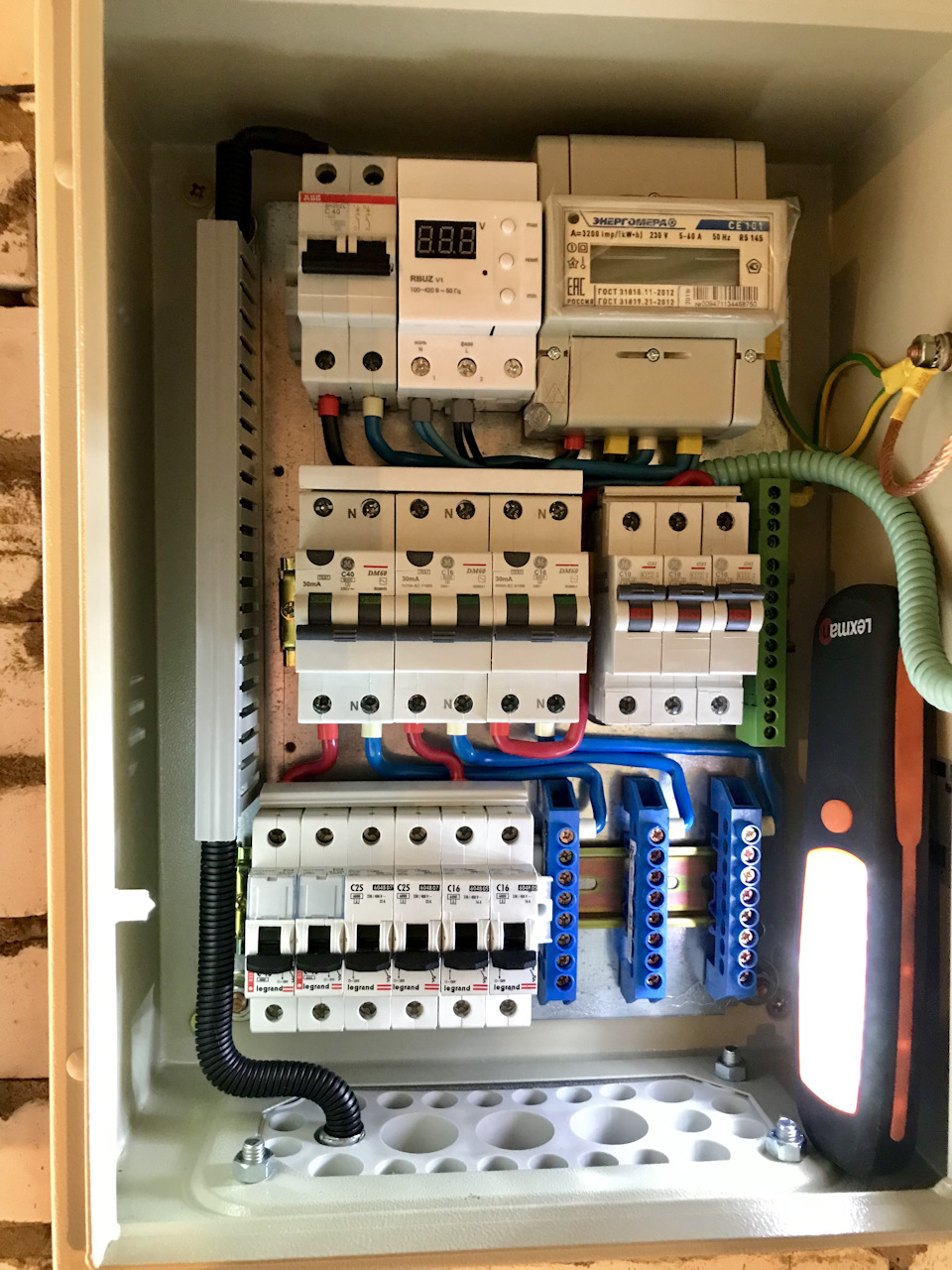

Три группы УЗО, на силовые розетки, розетки общего предназначения, и свет 1-2 этаж, подвал. В процессе поменял двойной 32 снизу слева на два одинарных 40, ошибся выбором при сборке. Все не считая ввода с номинальной отключающей способностью 6000А. В последствии будет изготовлено личное заземление типа ТТ.

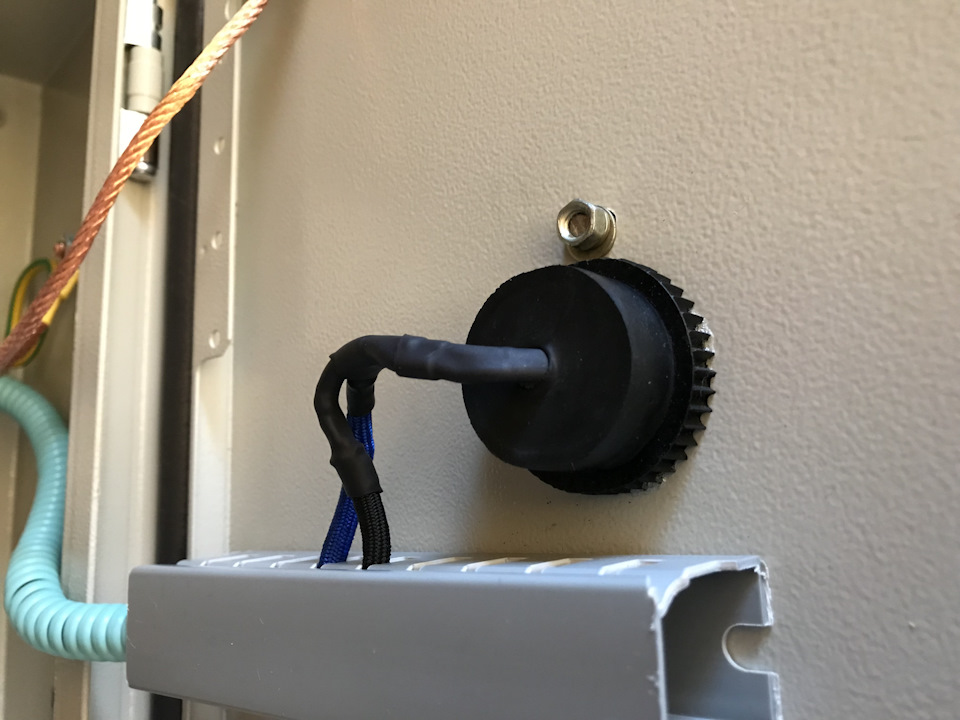

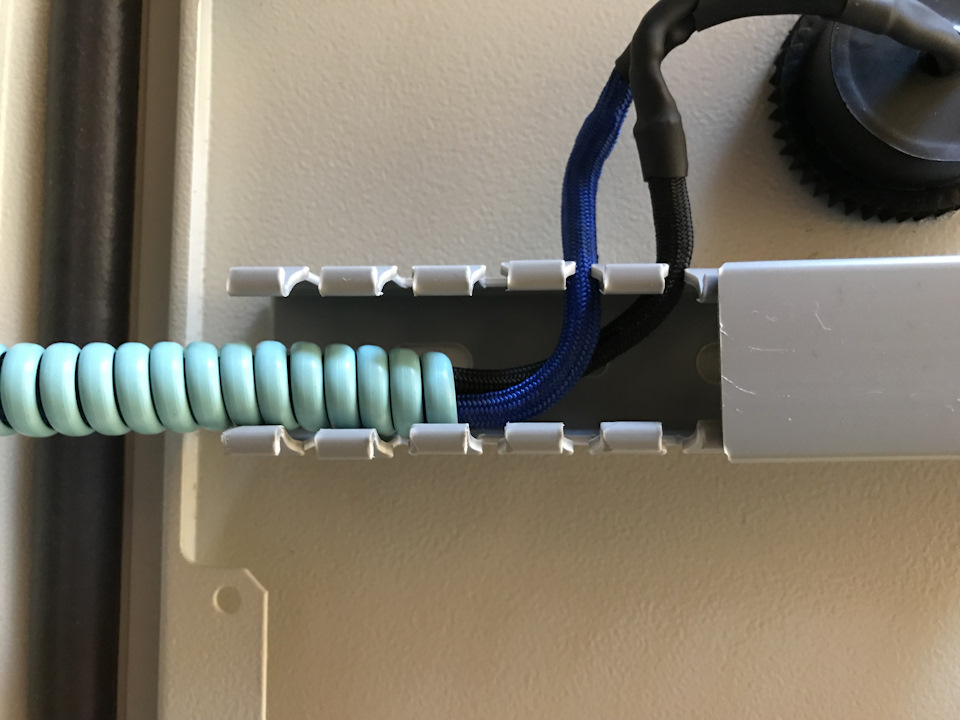

Провода контрольной лампы обуты в паракорд, для исключения перетирания.

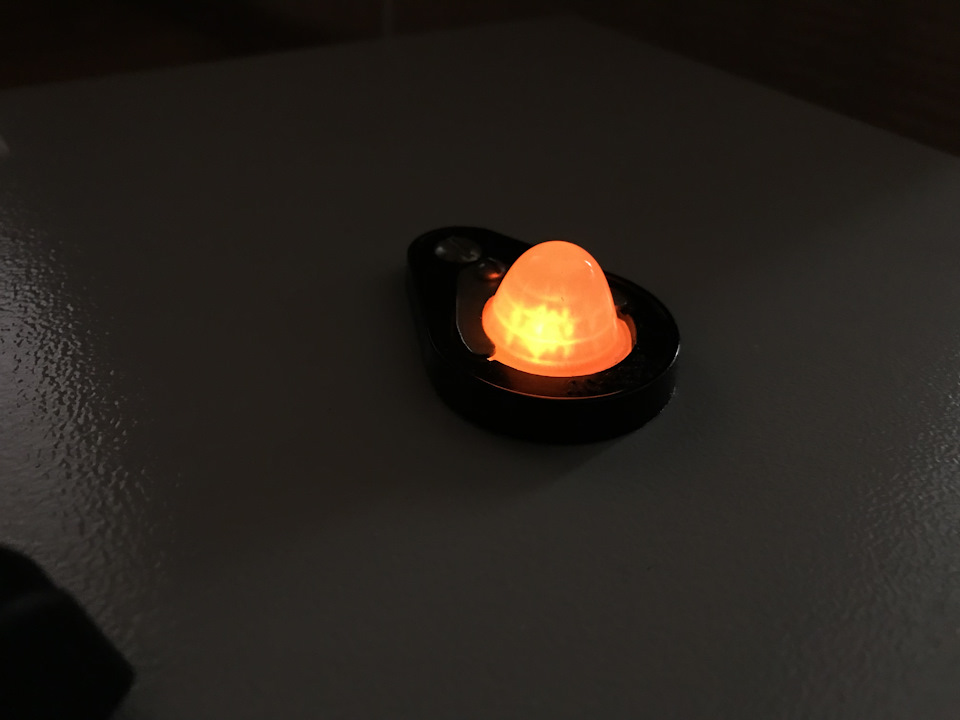

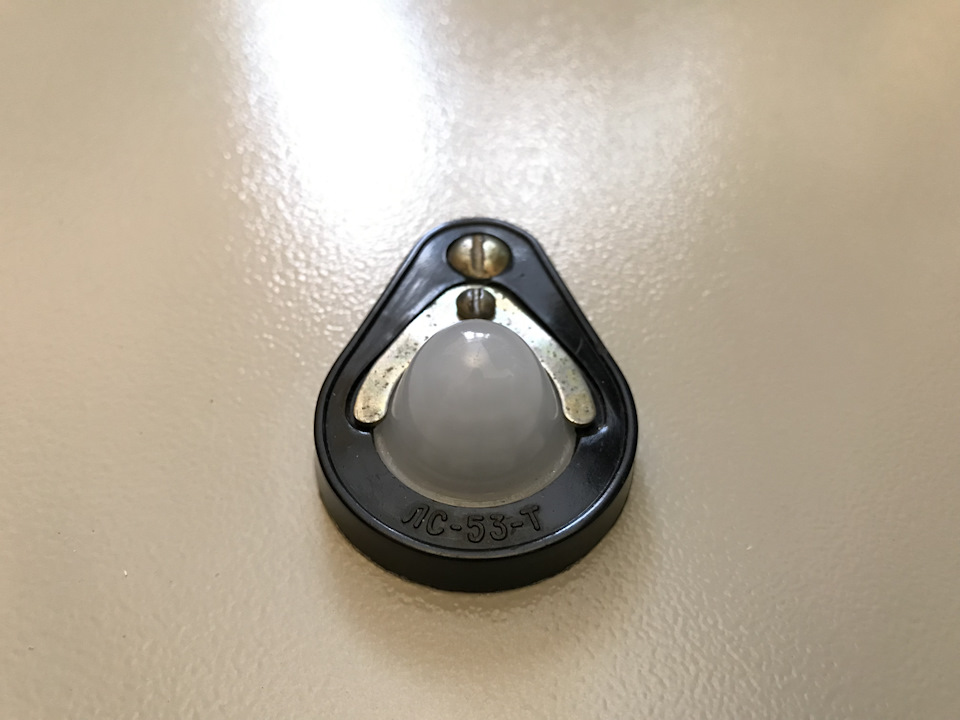

Контролька — сигнальный фонарь ЛС-53-Т, который ставился на все в СССР, от самолетов до станков, лифтов, и еще в кучу устройств, снутри лампа от русского утюга, с теплой Amber тональностью света.
Напряжение не плохое, избрал из 3 фаз с большим, была возможность ввести 3, но мне без надобности.
Ввод 4 квадрата, Калужского кабельного завода, типа ГОСТ, при замере пересчете по формуле, 3.8 в конечном итоге, в магазине были и худшие значения.

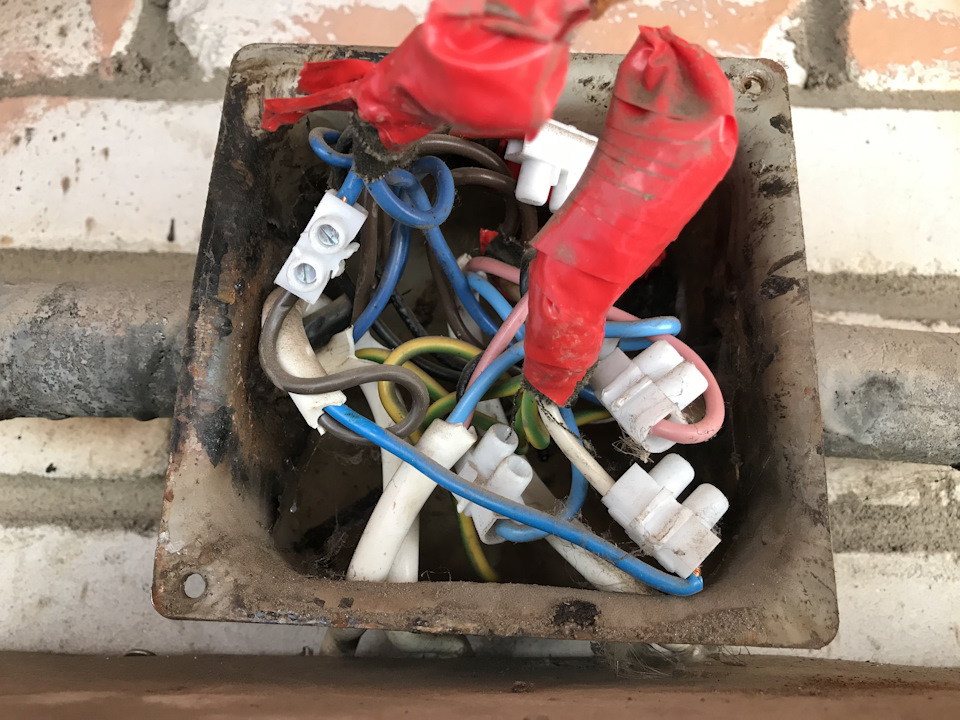

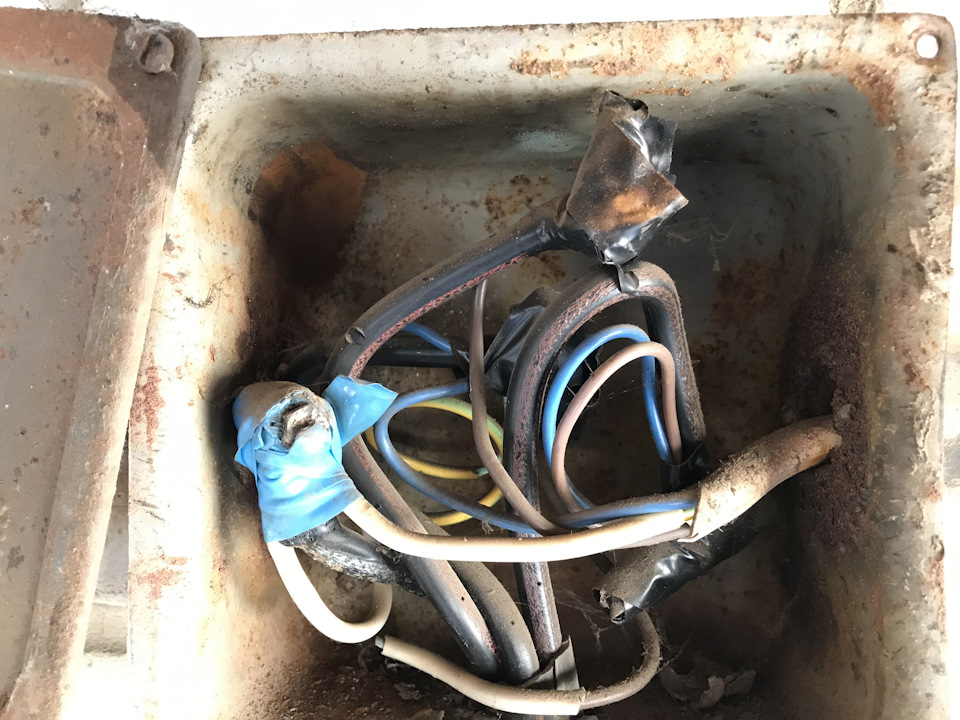

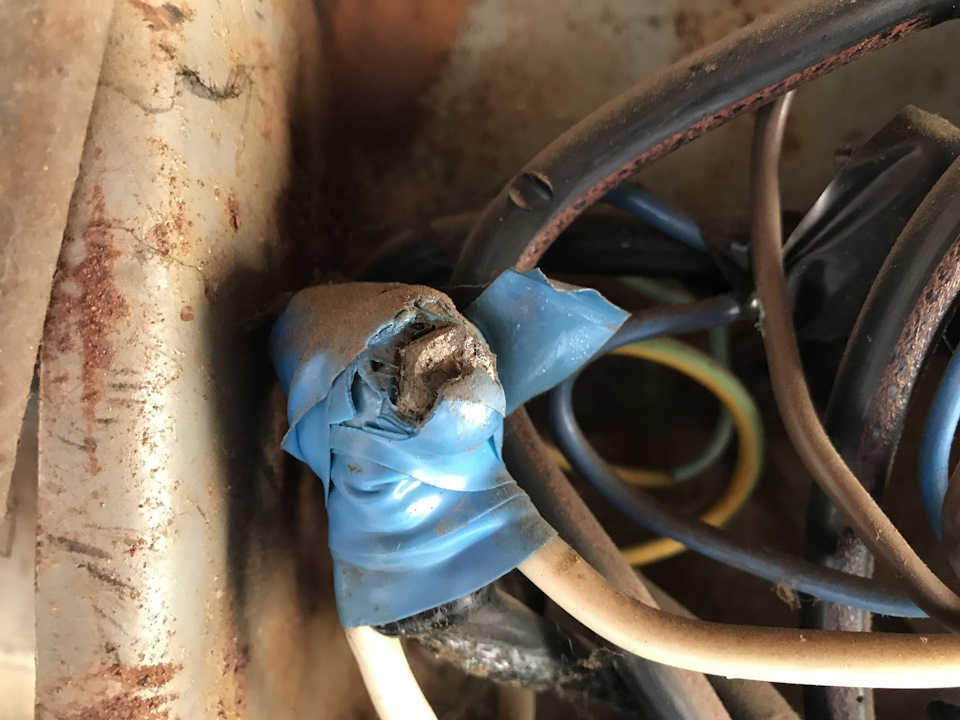

Переработал гревшийся ввод нуля и фазы общей распределительной коробки на мой ряд гаражей на орешки, ноль был оплавлен на вводе как в распределительном щите, он от меня на расстоянии 1-го гаража, так и в моем щите снаружи и у соседа тоже, при чем же не исключительно в щитке, но и по всей проводке снутри гаража, причина, скрутка на болту, да к тому же без гровера, просто болталось, ослабело за годы. Делал ночкой, отключили ГСК на 30 минут, фото нет, спешил.
Так же передал эту красоту для себя и другу заодно, я его издавна знаю, пока на Wago, соответственного типа, в том числе комбинированные для проходной стыковки одножильных и многожильных проводов, до наилучшего решения все это вообщем поменять от ввода общего, не дают отключать, все делал под током, в гаражах вблизи 2 сервиса и шиномонтаж которые повсевременно работают, работал в перчатках электромонтажных резиновых.
Сборка электрощита в квартире своими руками: пошаговая инструкция- Обзор +Видео
Сборка электрощита в квартире своими руками: пошаговая аннотация. Приступить к монтажу и сборке электрощита в квартире можно после того, как будет составлена схема щитка, проложены по штробам и потолку все трассы электрической проводки. Некоторые люди время от времени заказывают готовые решения по заблаговременно высчитанным нагрузкам и группам, а после остается только выполнить подключение питающего и отходящего провода.
Дальше предлагаем тщательно разглядеть конкретно весь процесс без помощи других для выполнения всех типов работ по сборке щитка.
Общие сведения
- Количество групп должно быть от 8 до 10;
- В щитке будет УЗО либо дифавтомат.
- На отходящих группах непременно следует установить выключатели автоматического типа.
- Общее число модульных мест для обустройств должно быть до 20 штук.
Дальше разглядим, какие могут потребоваться инструменты и без чего точно не обойтись
Инструменты и приспособления для сборки электрического щита
Приспособления и инструменты, которыми придется воспользоваться для того, дабы хорошо и отменно собирать щиток своими руками:
- Отвертки (шлицевая и крестовая).
- Заблаговременно приготовленная и составленная схема со перечнем групп для проведения сборки щита.
- Бокорезы, пассатижи, утконосы и кабелерез.
- Различные расходники для электрической проводки (кабельные стяжки, наконечники, шурупы).
- Пресс-клещи для наконечников.
- Гребенчатая шинка.
- Инструмент для снятия изоляционного слоя.
- Провод ПВ 3-10 и ПВ 3-1,5 (для производства перемычек).
- Ножик и маркер.
Направьте внимание, что на подготовительном шаге будет лучше завести кабели в щиток не как попало, а по порядку, по пронумерованным группам.
Дальше следует приступить конкретно к выполнению работ.
Порядок выполнения работ по сборке
Зачистка кабеля
С помощью ножика следует снять наружный изоляционный слой со всех кабелей, которые заведены в щиток и промаркировать жилы по группам. Дальше пронумерованные детали следует загнуть и закрепить на изготовленный своими руками крючок, который размещен с боковой стороны от щитка.
Примерка расстояния
Дабы выполнить сборку электрощита в квартире своими руками, перед тем, как подключить провода, следует примерить и прикинуть места, где будет размещена модульная аппаратура и какой длины потребуются для них провода. Дальше нужна установить DIN рейку, шинку для заземления и нулевую шинку. Ничего нельзя прикручивать и закреплять, пока только исполняем примерку. Вашей задачей является осознать, каково общее размещение автоматов и места укладки проводов.
- Расстояние между рядами автоматов.
- Расстояние между нулевыми шинками и автоматами.
Такие расстояния не должны быть очень малеханькими, так как в неприятном случае в дальнейшем процессе установки будет очень неловко заводить, а после и делать подключение проводов.
Шинки для зануления и заземления
После того, как будет проведена подготовительная примерка, следует монтировать и закрепить в щитке нулевую шинку, также шинку для заземления. Над клеммами этих частей стоит сразу подписывать номера групп. Так как провода для заземления никогда не отгорают, то можно монтировать сверху щитка заземляющую шину, без какого-нибудь припаса провода. А вот нулевая должна быть расположена понизу. В случае, если у вас неожиданные происшествия, у вас будет определенный припас провода и благодаря перемещению шинки повыше у вас будет возможность опять все расключить без наращивания проводников либо даже замены.
Выделите из пучка уже очищенных проводов заземляющие и нулевые жилы (последние обычно синего цвета, а те, что для заземления – желто-зеленые), зачистите все с помощью съемника изоляции и по очереди подключите к шинкам. Не нужна никаких излишних припасов либо дополнительных извивов.

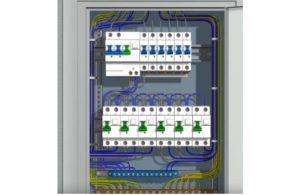

Сборка модульной аппаратуры для щитка
Дальше нужна выполнить монтажные работы и закрепление DIN реек. Ранее проложенные проводники защитного типа (заземления и нулевые) должны оказаться за нашей рейкой. На нее следует последовательно защелкивать автоматы по группам.
Для вас стоит придерживаться следующей схемы размещения модульной аппаратуры:
-
Для начала стоит поставить вводный автомат либо даже выключатель для нагрузки.
- Дальше используйте реле напряжения (если этот элемент был предусмотрен в схеме).
- Дальше установите автоматы наибольшей мощности употребления (духовая печь, варочная панель, сплит система) либо УЗО (устройство защитного отключения) с дифавтоматами.
- Простые автоматы на розетки и выключатели должны быть размещены в самом низу.
Лучше, дабы вся автоматика была установлена верно по центру, а по краям было как можно больше места для укладки проводников либо монтажа в предстоящем дополнительных модульных систем. Для того, дабы такое оборудование не ездило по DIN рейке, будет комфортно применять фиксаторы.
Подключение провода
Расключение следует начинать с самого верхнего ряд. Выделите из пучка фазных проводников, которые отходят только те группы, которые идут на верхний ряд и увяжите их в жгут с помощью кабельных стяжек. Дальше жгут следует уложить по бокам щитка, сформировать на конце гребенку в виде буковкы Г и завести зачищенные провода снизу под автоматы. Дальше установите нижние ряды и повторите все операции.
Установка гребенчатой шинки
Дабы выполнить установка электрощитка в квартире и для последовательного подключения автоматов, которые в нем размещены в один ряд, стоит применять гребенчатую шинку. Отрежьте все нужной длины по количеству установленных автоматов в рядах и втыкайте в верхние клеммы автоматов, при всем этом затягивания клеммы.
Направьте внимание, что если у вас применяются экономные автоматы без дополнительных контактов, специально предназначенных под гребенчатую шинку, то ее следует воткнуть в автомат так, дабы выпирающая часть смотрела прямо на вас.
Также вы сможете без заморочек заводить в контакт автомата с контактом шинки дополнительный провод, и при затягивании автомата его не будет кривить и проводник не начнет вылетать из контактов.
Внутренняя коммутация щитка
Для остального расключения коммутаций следует применять кусочки заблаговременно приготовленного провода ПВ3*10 (для того, дабы подключить самые 1-ые автоматы в ряду(), ПВ 3*1,5 (для контактов нулевого типа в реле напряжения) и ПВ 3*2,5 (для устройства защитного отключения отдельных групп и дифавтоматов). Если применять многожильные провода, которые входят в автомат, следует загибать их вдвойне, и тем вы можете наращивать полезную площадь соприкосновения совместно с контактом. Для многожильных проводов стоит применять наконечники втулочного типа

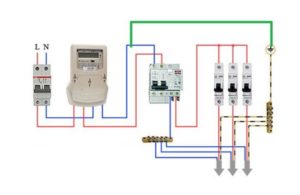

Схема по подключению

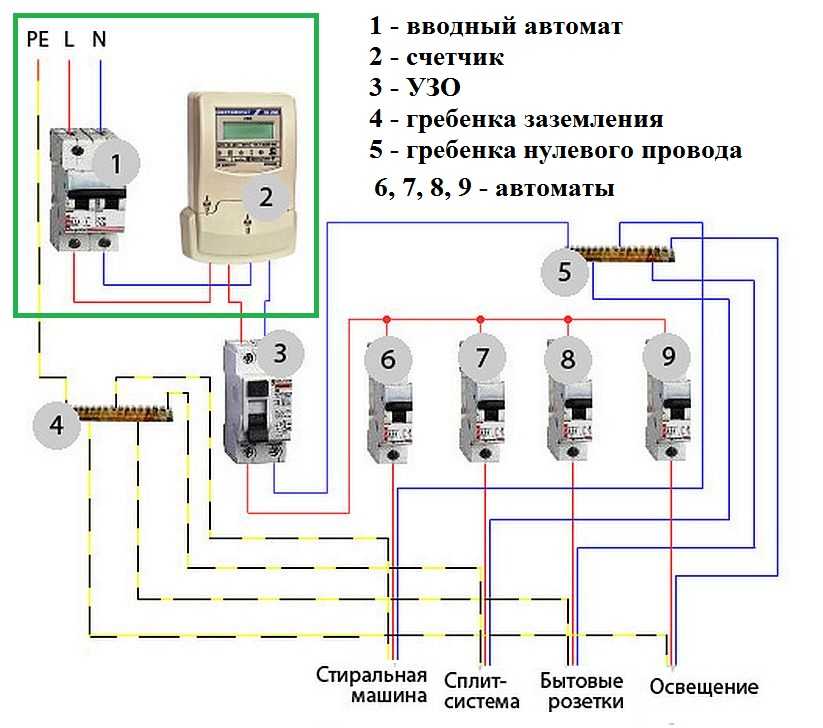

Фазный питающий проводник кабеля следует подключить через вводный аппарата (устройство защитного отключения, выключатель нагрузки и автомат), зависимо от схемы. Нулевая жила будет идти впрямую к нулевой шине. Если в щитке есть отдельное устройство защитного отключения для ванной комнаты, то с нулевой шинки проводник следует завести конкретно на это УЗО. Также отдельным проводников от шинки нулевого типа следует подключить реле напряжения. Фазный проводник с вводного автомата следует поначалу завести на реле напряжения и дальше с него можно запитать верхние контакты самого первого автомата в ряду. Другие же автоматы запитывают от первого за счет того, что ранее была установлена гребенчатая шинка.
Все отдельные кусочки проводников для подключения следует приготовить заблаговременно. Для этого отмерьте требуемую длину от клемм 1-го оборудования к клеммам второго. Зачистите концы с помощью устройства для съема изоляции, и если у вас гибкие провода, то стоит отпрессовать наконечниками НШВИ.
Надписи
Когда подключение проводников будет окончено, следует снова пройтись по всем проводникам и проверить затяжку. В конце не забудьте подписать все аппараты коммутации на щитке. На этом можно считать установка щитка завершенным.
