Как собрать электрощиток в квартире

В наши деньки в каждой квартире работает огромное количество электрических устройств, создающих большую нагрузку на электросеть. Для обеспечения защиты от маленьких замыканий, различного рода перегрузок и скачков напряжения целенаправлено установить в квартире личный электрический щит, что дозволит по отдельности держать под контролем работу каждого электроприбора. Главным же предназначением электрощитков является прием и раздача электроэнергии потребителям.

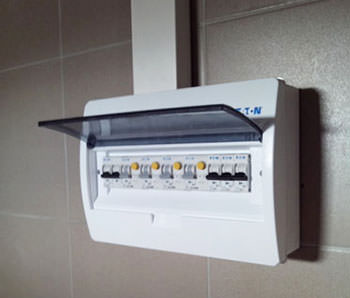

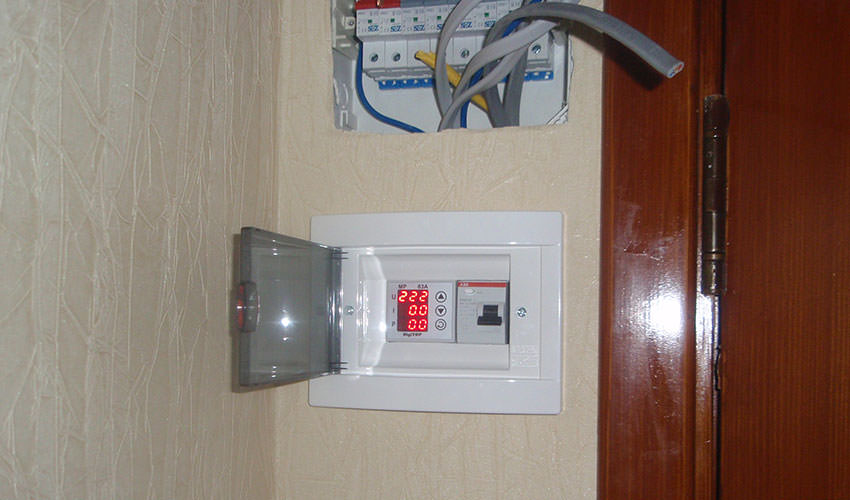

Электрический щит представляет собой ящик, сделанный из самозатухающего пластика либо металла. Пластмассовый корпус устройства способен выдерживать значительные термические нагрузки. Они имеют опрятный внешний облик, что позволяет вписаться в хоть какой интерьер квартиры.

Железные корпуса изготавливают средством сварки с последующим покрытием краски, которая выступает в качестве изолятора.

Снутри корпуса устанавливается электрическое оборудование и клеммники для разводки проводов.

Типы щитков

По методу выполнения различают два типа щитков:

1. Затратные либо подвесные. Установка ящиков данного типа осуществляется к основанию внешней обвязкой с помощью саморезов, шурупов либо болтов (зависимо от стенки). Для монтажа не нужна выполнения ниши в стенке, что упрощает процесс установки. Щиты подходят для прокладки открытых и укрытых проводок. В случае необходимости ящик можно поменять щитом большего размера, в каком будет монтировано дополнительное оборудование. Подвесные электрощиты неподменны при отсутствии способности установить внутреннее устройство из-за толщины стенок. Их установка обходится дешевле по сопоставлению с ящиками встраиваемого типа. Недочетом является объемность щита, который выступает от стенки на 10-15 см. Потому место его установки просит кропотливого выбора.
2. Встраиваемые. Внутренние щиты применяются для проводки укрытого типа и созданы для монтажа в специальную нишу, оборудованную гипсом. К плюсам устройства можно отнести опрятный внешний облик (по окончании монтажа на виду остается только крышка, которую можно задекорировать). Недочеты: необходимость пробивания ниши при установке; трудозатратный демонтаж в случае необходимости переноса в другое место.

Выбор электрощитка

К выбору электрического щита следует отнестись серьезно, беря во внимание следующие характеристики:

1. Степень защиты. Для установки снутри квартиры довольно показателя IP-41. В помещениях с завышенным уровнем влажности подходят влагостойкие устройства со степенью защиты IP-65.
2. Тип проводки. Для открытой проводки обычно применяют подвесные щиты.
3. Материал производства. Железные совершенно подходят для установки вне квартиры из-за их прочности, пластмассовые лучше устанавливать снутри квартиры. Покрытие бокса не должно пропускать ток.
4. Количество узлов. Каждый производитель выпускает щитки с разным количеством модулей – на 6,8,12,24,36,54. Принципиально предугадать припас модулей – это может пригодиться в предстоящем в случае необходимости монтажа дополнительного оборудования. Так, один узел занимает 1-полюсный автомат; 2-полюсный автомат, 1-фазное УЗО и дифференциальный автомат занимают по паре модулей; 3-полюсный – 3 модуля, 3-фазное УЗО занимает 4 узла.
5. Наличие техпаспорта и сертификата с указанием всех нужных данных и черт.
6. Наличие технической документации, указывающей количество устанавливаемых устройств и их номинальный ток.
7. Производитель. Можно приобрести устройство российского производства, но рассчитывать при всем этом на высочайшее качество продукта и его прекрасный внешний облик не стоит. Они больше подходят для дачи либо гаража. Для дома либо квартиры лучше избрать ящики евро изготовителя.

Сборка щитка

Процесс сборки электрического ящика своими руками просит некоторых познаний в электротехнике и способностей работы с некоторыми электротехническими инструментами.

Основное правило сборки электрощитов – работа при отключенном электрическом питании.

Сначала, следует найти электросеть квартиры. После этого найти какое оборудование будет нужно для монтажа в ящик.

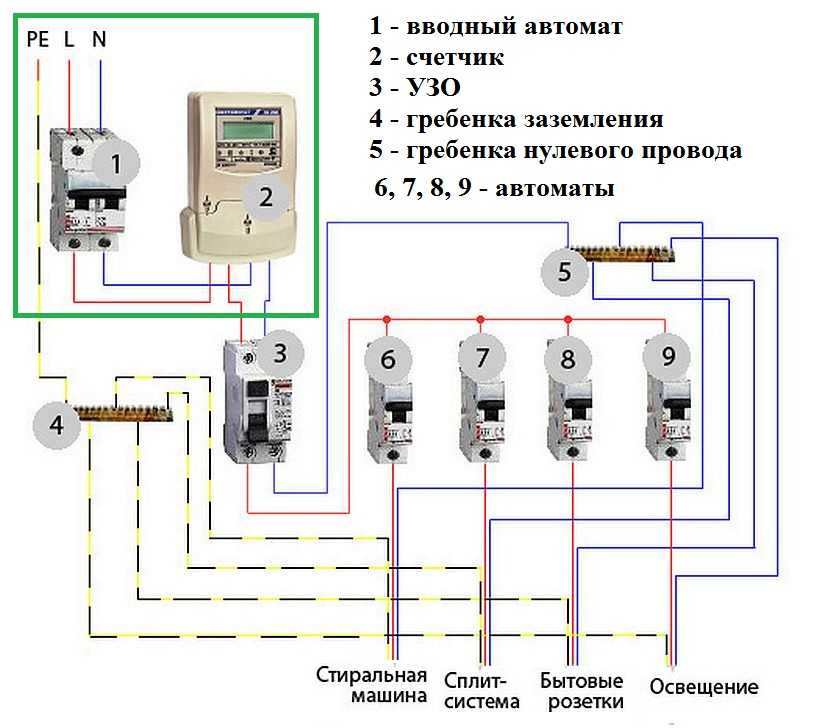

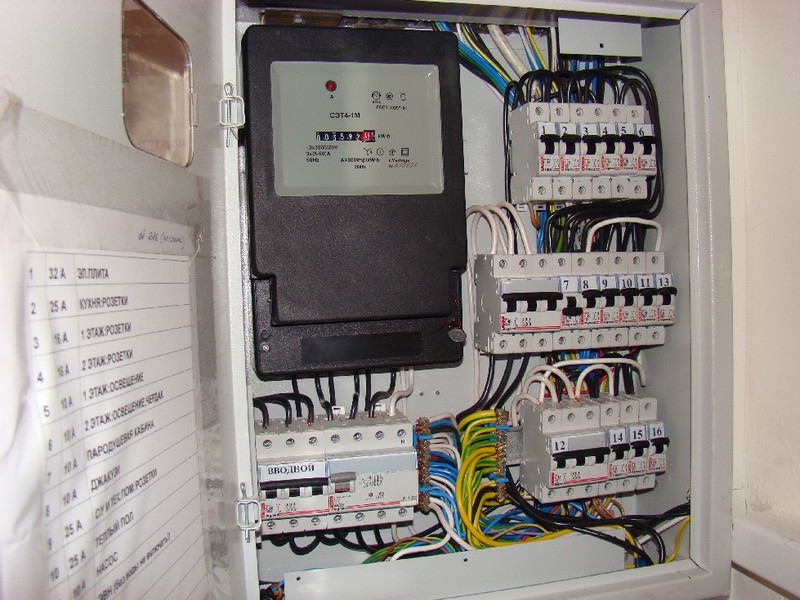

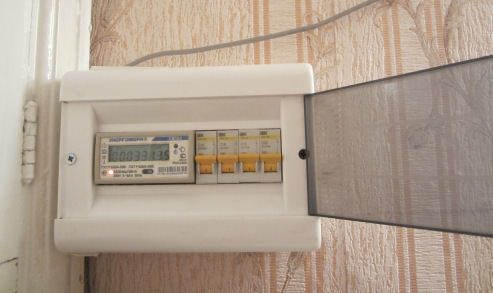

Обычно стандартный электрощит состоит из:

• счетчик электрический;
• дифференциальные автоматы либо устройства защитного отключения;
• автоматические выключатели для управления цепью освещения и цепью нагрузки, к которой подключены силовые электрические приборы;
• вводный автомат (его мощность должна отвечать очень допустимой мощности квартиры);
• нулевая и заземляющая шины.

Электросхема

Составление электросхемы существенно упрощает установка щита, она также неподменна при появлении дефектов либо усовершенствовании сети. При всем этом точных требований к составлению нет.

Получить схему можно несколькими методами:

1. Отыскать в вебе стандартные схемы. При всем этом принципиально, дабы все полосы были уложены, что облегчит выполнение проектирования. Часто подобные чертежи не содержат всей нужной инфы.
2. Начертить схему электрощита средством особых инженерных программ. Внедрение данного проекта может быть в типовых случаях.
3. При наличии готового проекта электрического снабжения квартиры схема электрощита находится непременно.

Составление схемы можно делать в несколько шагов:

1. Определение типа разводки электропроводов, находящихся в квартире. Зависимо от ее типа рассчитывается нужное количество подводимых к ящику проводов.
2. Разбивка потребителей на группы.
3. Определение общей мощности всех электроприборов, планирующихся устанавливать в квартире, и уровень мощности для каждой группы потребителей. Данные характеристики потребуются для расчета номинальных величин автоматов, которые будут монтированы в ящик.

Принципиально предугадать все варианты уровня нагрузки электросети (в обыденные деньки и в случае работы всех электрических устройств и осветительных устройств во всех помещениях квартиры). Делая упор на приобретенные характеристики, определяют сечения кабелей, после этого под избранный провод подбирают нужные автоматы и защитные устройства.

Так, на силу тока, равную до 40 А, подходит медный кабель с сечением 6-10 мм2, соответственно для него подходят автоматы и УЗО в 32-40 А.

Установка

Процесс установки электрического щита осуществляется в последовательности:

Как собрать электрощиток в квартире

Сборка распределительного щита особенных сложностей не составляет. Это в состоянии сделать фактически хоть какой человек без помощи других если у него есть желание это выполнить, умеет мыслить и желает поработать руками. В продолжении серии статей про компанию проводки в однокомнатной квартире публикую материал с приятными пошаговыми фото сборки обычного распределительного щита. Тут вы узнаете как собрать щиток в квартиру с защитой от перегрузки, токов недлинного замыкания и с защитой от случайного прикосновения человека к токоведущим частям. Для этого будут применяться автоматические выключатели и УЗО. Я расскажу как все это выполнить без использования дополнительного специального инструмента электрика, такового как, обжимные клещи и т.д. Итак, преступим к сборке.

Для этого мы обязаны иметь сам корпус щитка, все аппараты защиты и сопутствующие материалы — это по необходимости дополнительные шины N и PE, гребенчатые шины и т.д. Схемы распредщитов для однокомнатной квартиры я уже демонстрировал тут.

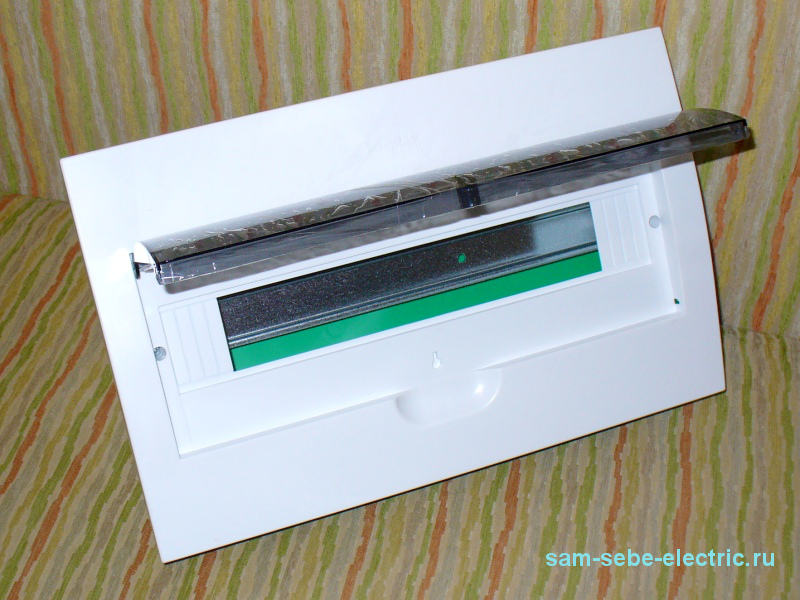

Вот сам встраиваемый шкафчик на 18 модулей серии Easy9 Box от Schneider Electric.

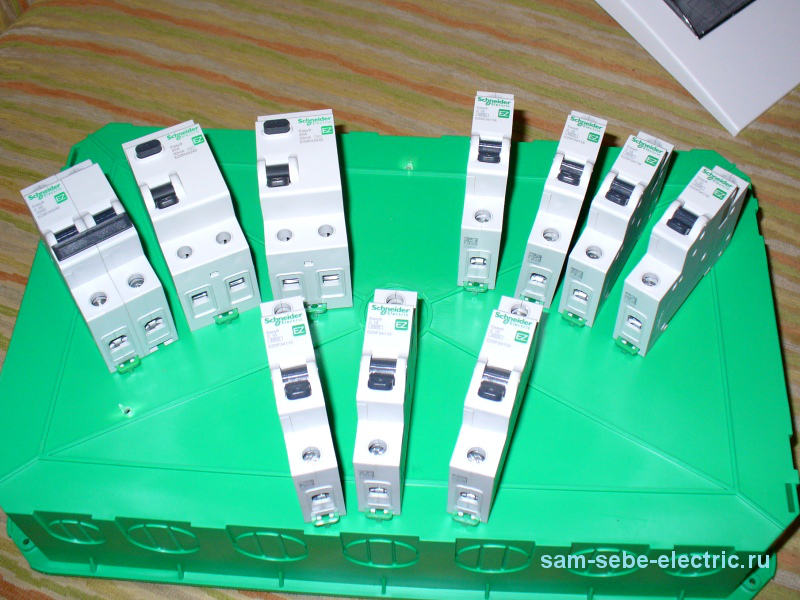

В нем мы будем устанавливать вводной 2-х полюсный автомат, два УЗО и семь групповых автоматов.

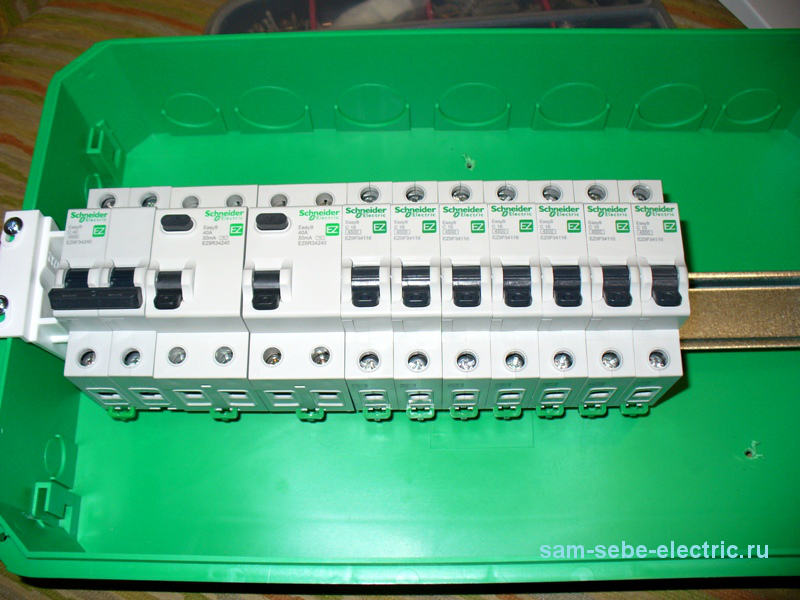

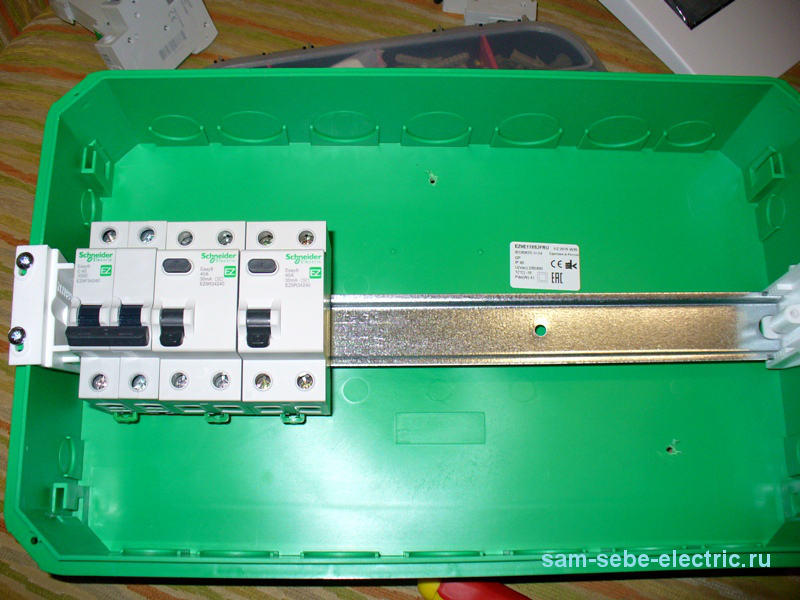

Я делаю всегда следующим образом. Это слева устанавливаю вводной автомат, а позже справа добавляю по очереди другие устройства. Это очень комфортно в осознании схемы. Поначалу ввод, позже два групповых УЗО и в конце все автоматы.

Все модульные устройства крепятся на стандартную DIN-рейку, которая обычно идет в комплекте с корпусом.

Мы запланировали защищать первым УЗО три полосы, т.е. подключить к нему три автоматических выключателя. Вторым УЗО оставшиеся четыре полосы. Для этого берем однофазовую гребенчатую шину и пилим ее на нужные отрезки. В нашем случае сможете поглядеть фото ниже. Желаю отметить, что перед тем как пилить стоит снять с шины диэлектрическую защиту (пластмассовый корпус).

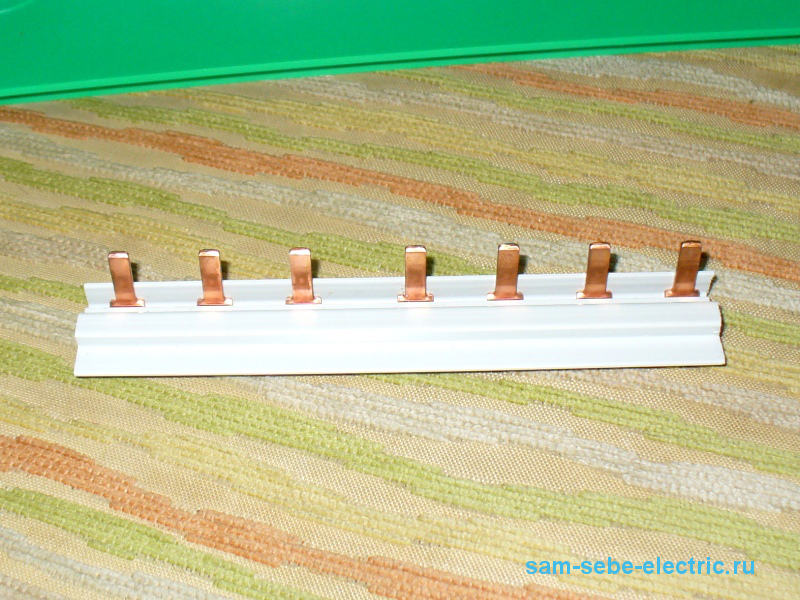

Потом гребенки вставляем в автоматы и прикладываем к ним корпус шины, дабы найти ее длину. На рисунке ниже ее отлично видно. Отрезать корпус шины можно с припасом по 3-5 мм с обоих краев. Тогда возможно обойтись без боковых заглушек.

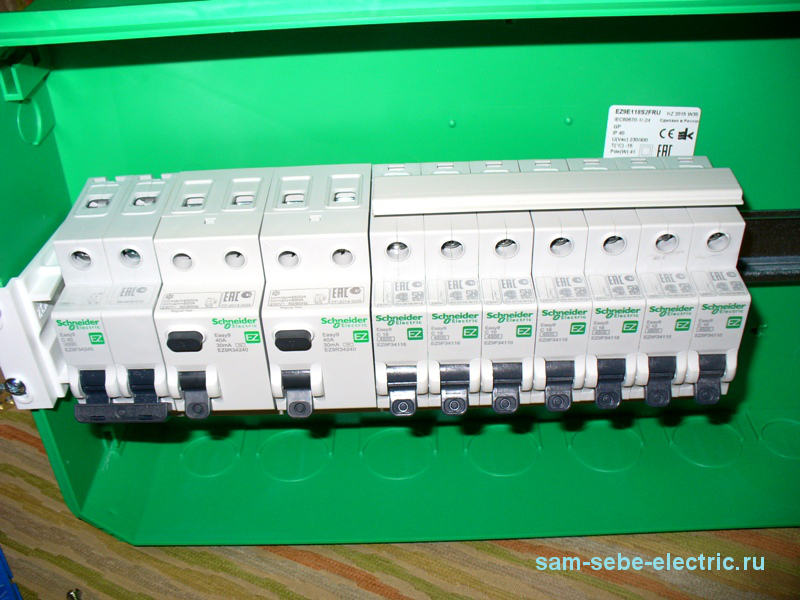

Должно получиться как-то так.

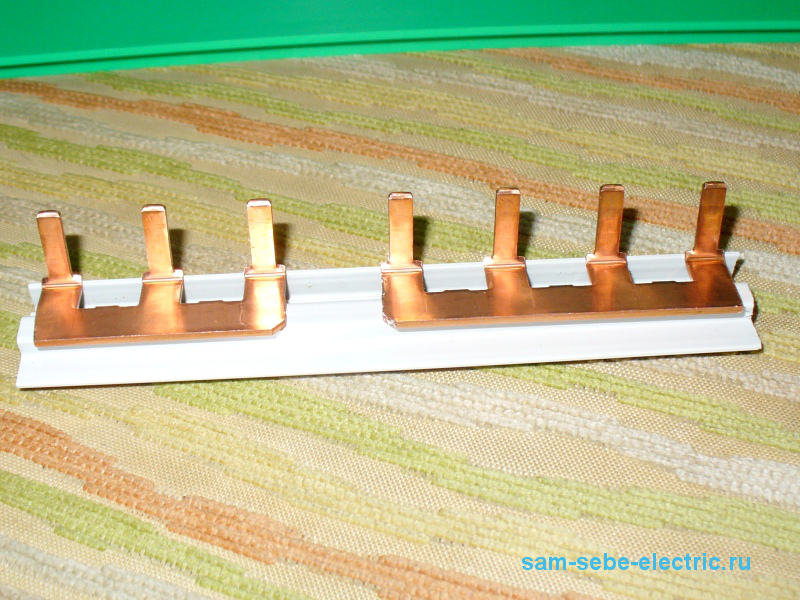

Сейчас вставляем две мелкие гребенки в диэлектрический корпус. Если их установить на место в автоматы, то обе отрезанные шины не будут контактировать между собой. Расстояния между ними практически в один сантиметр полностью довольно.

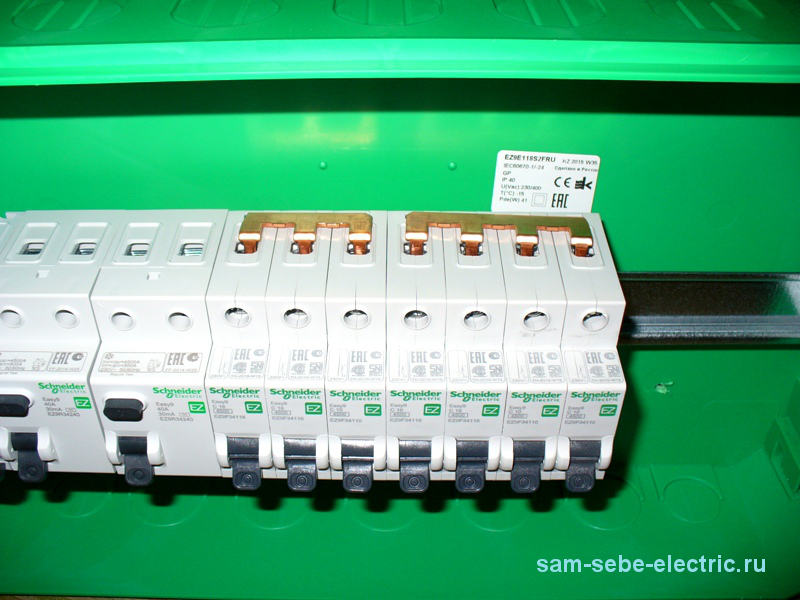

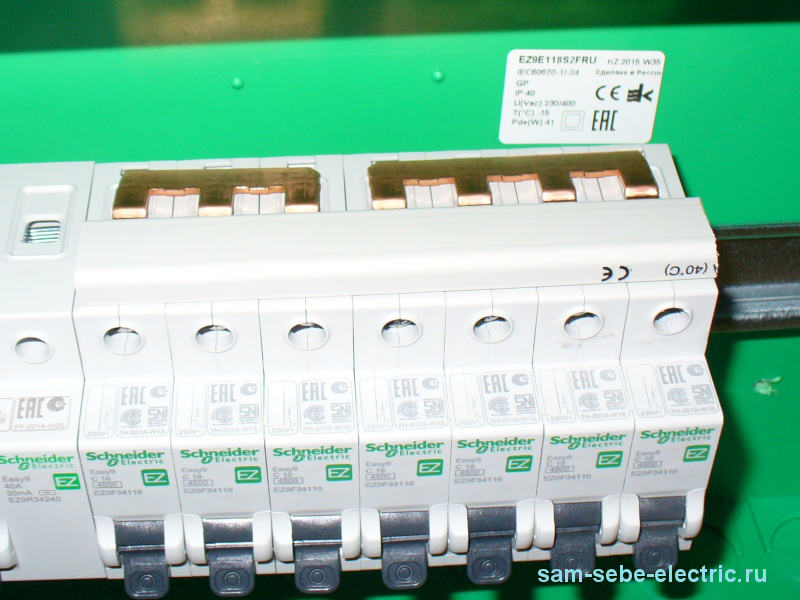

Должно получиться как на рисунке ниже. Здесь одна гребенка соединяет воединыжды три автоматических выключателя, а 2-ая оставшиеся четыре. Из-за цельного диэлектрического корпуса это не видно, но зато все аккуратненько закрыто.

Сейчас нам нужно от вводного автомата выполнить перемычки на УЗО. Это подать "фазу" и "ноль" на надлежащие верхние контакты защитных устройств. Для данных перемычек можно приобрести 1 метр кабеля ВВНнг 2х6 и разделать его. В нем жилы круглые и жесткие и потому их не надо обжимать наконечниками. Если брать мягенький провод, к примеру ПВ3, то его необходимо будет обжимать штыревыми наконечниками. Для этого придется брать особые пресс-клещи (обжимки). Это дополнительная растрата приблизительно в одну тыщу рублей. Тем паче если вы не электрик, то они больше для вас не пригодятся.

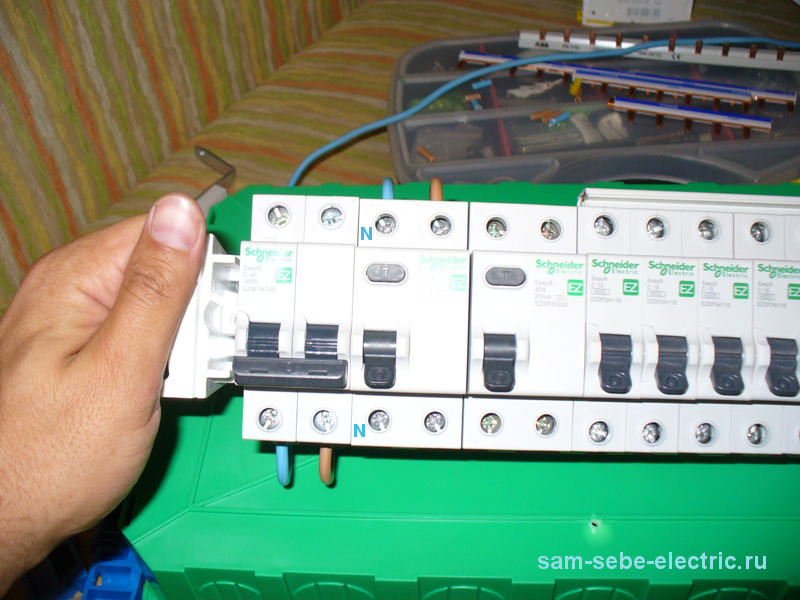

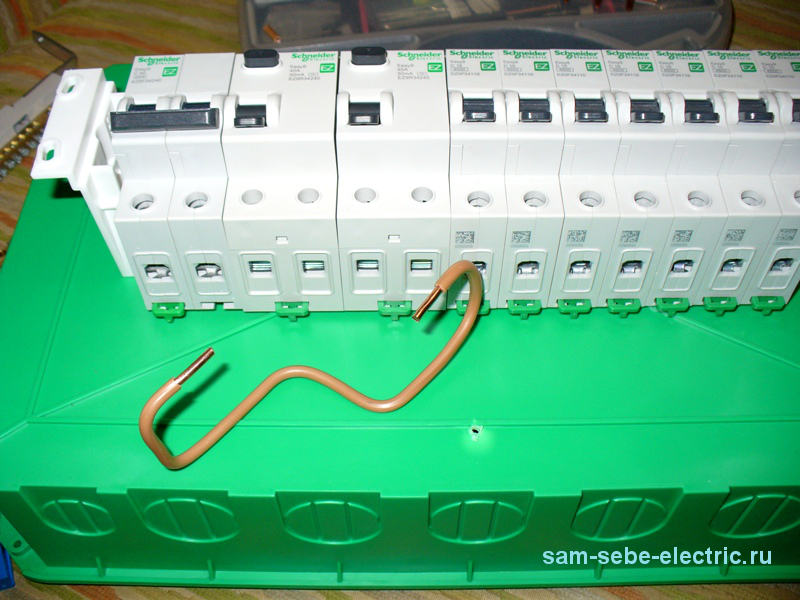

Ниже на рисунке пример фазной перемычки. Извивы у вас могут быть другие.

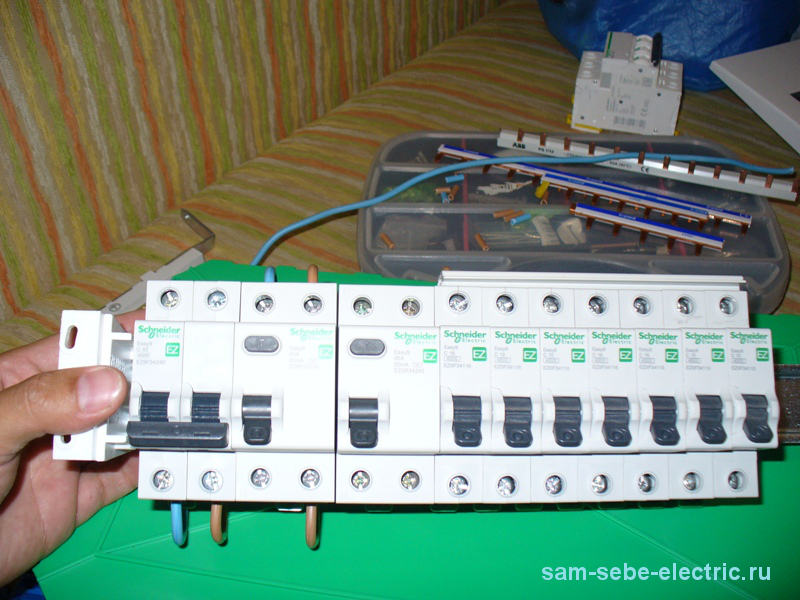

Ставим ее на место. Это соединяем один нижний контакт вводного 2-х полюсного автомата с верхним фазным контактом первого УЗО. С лицевой стороны это будет смотреться как на рисунке ниже.

А так с оборотной стороны.

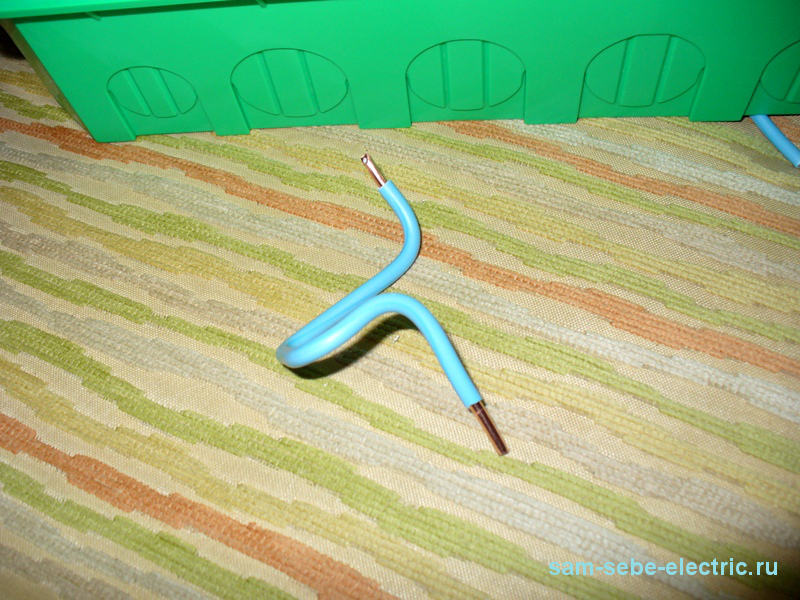

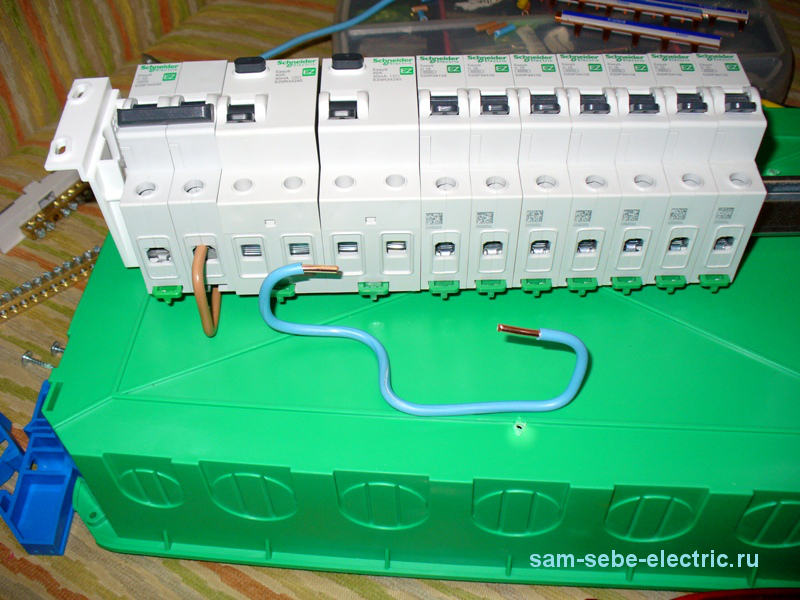

Аналогично делаем нулевую перемычку. В данном варианте не будет вводной общей нулевой шины, т.к. ноль сходу можно подать на оба УЗО.

Нулевой перемычкой соединяем другой нижний контакт вводного автомата с верхним нулевым контактом первого УЗО. Вот так это будет смотреться с лицевой стороны.

А так с оборотной.

Сейчас нужно подать ноль и фазу на верхние контакты второго УЗО. Это рекомендую делать при помощи 2-х полюсной гребенчатой шины. Во время сборки данного щита у меня не было ее в наличии. Повинет! Пришлось ее позже брать и устанавливать уже на объекте. Потому фото с ней у меня пока нет — как появятся, то сходу сюда добавлю.

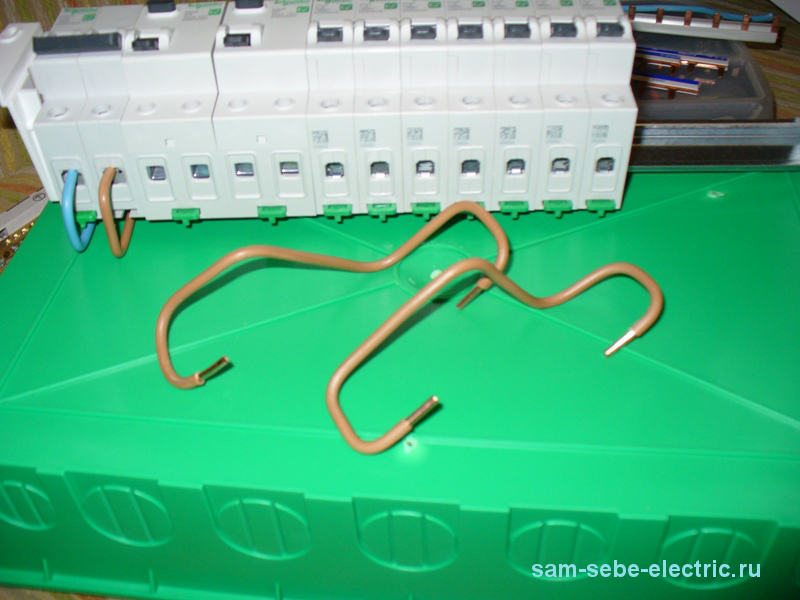

На следующем шаге подаем фазы с УЗО на групповые автоматические выключатели. Для этого снова делаем две перемычки из жесткого кабеля.

1-ое УЗО у нас будет защищать 1-ые три групповых автомата. Потому с нижнего фазного контакта УЗО мы подключаем перемычку на верхние контакт первого группового автомата, который в свою очередь соединен гребенкой с 2-мя примыкающими автоматами. Таким макаром, одной перемычкой мы передаем фазу на все три автомата.

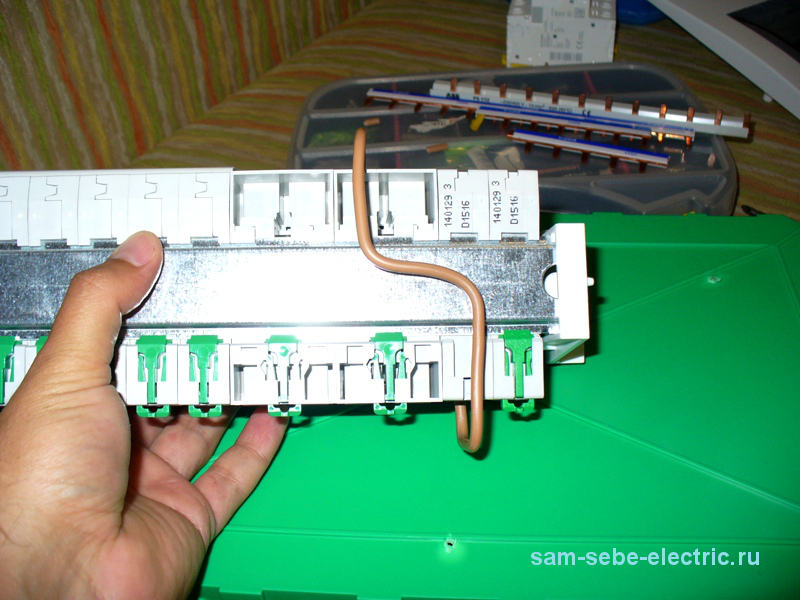

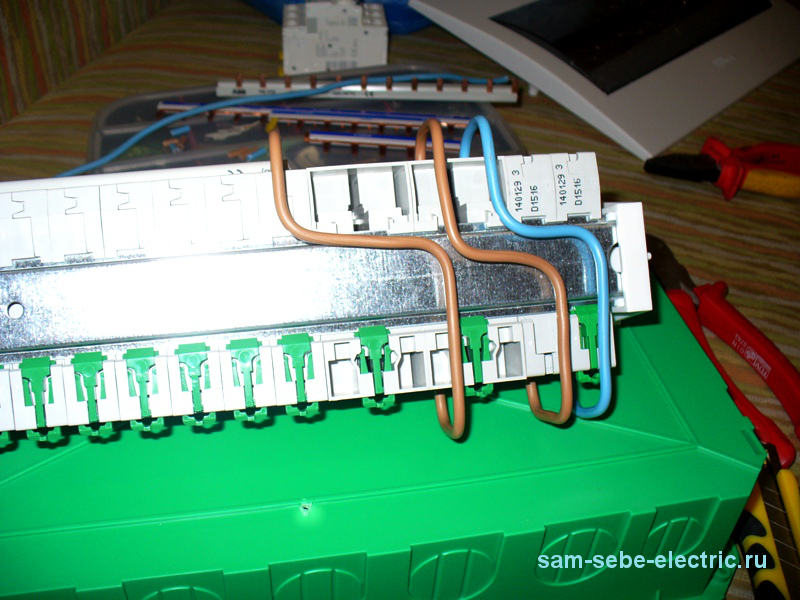

С оборотной стороны это будет смотреться так.

Вторую перемычку подключаем к нижнему фазному контакту второго УЗО и к 2-ой группе автоматов в количестве 4 штук. На фто ниже это видно.

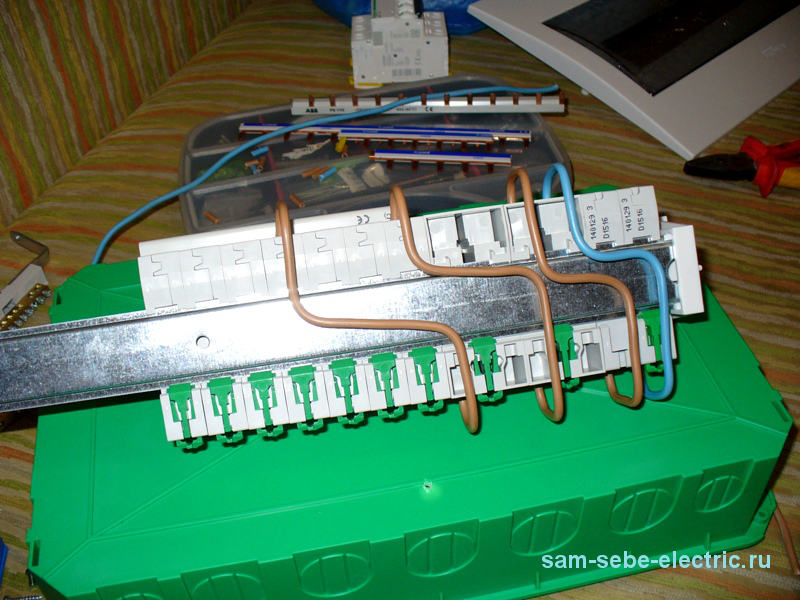

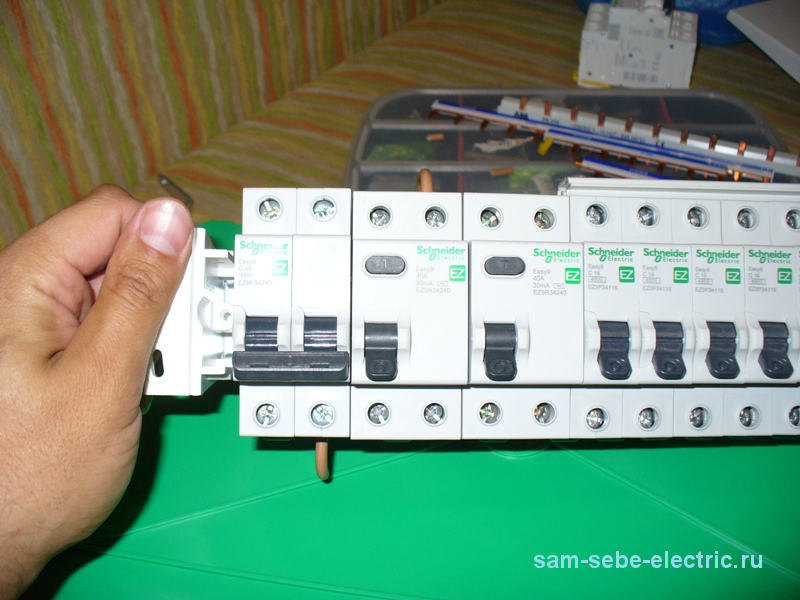

Ниже видно как провода заводятся в автоматы вместе с гребенками.

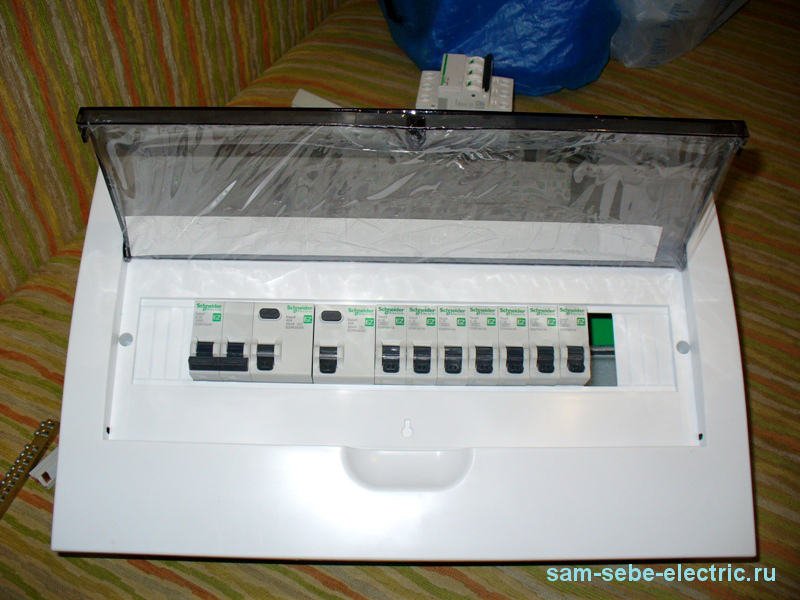

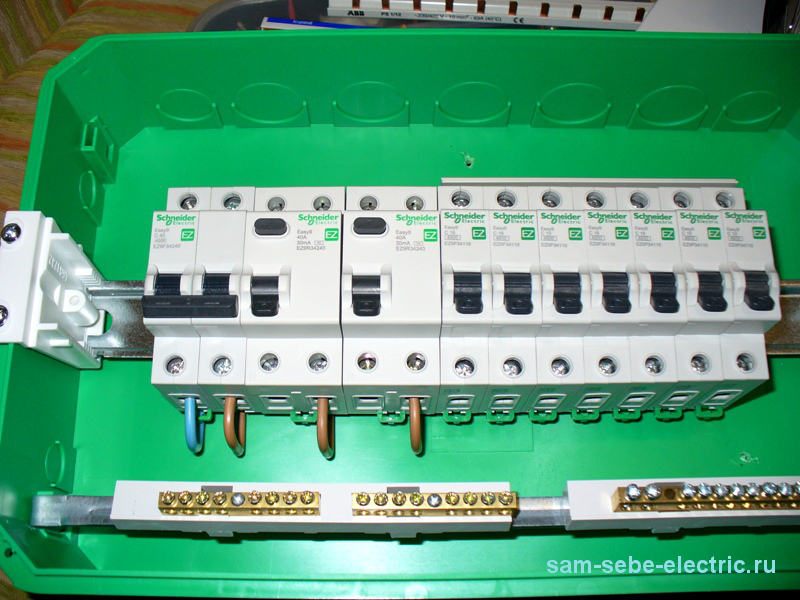

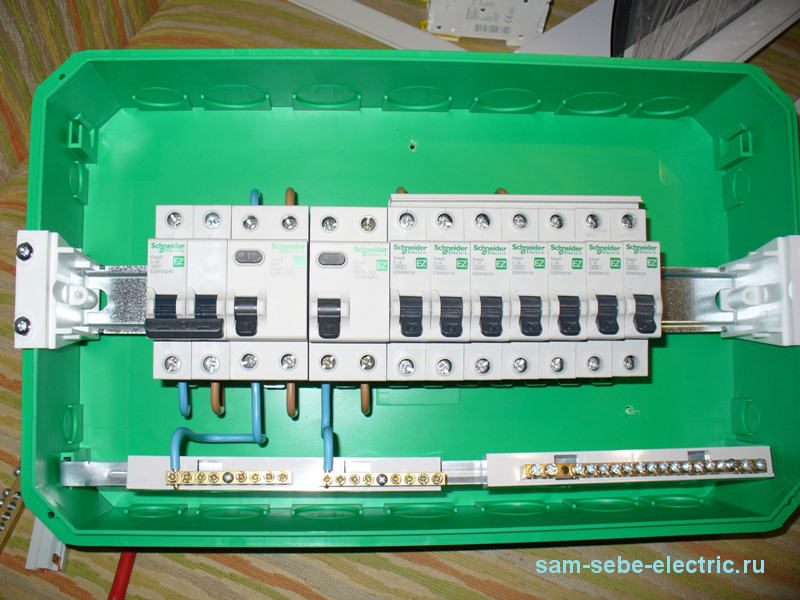

В корпусе щитка это смотрится следующим образом.

Так как у нас стоит два УЗО, то означает нам нужно установить заместо одной нулевой шины две. Как это выполнить я тщательно описывал тут.

Сейчас делаем нулевые перемычки.

Одной нулевой перемычкой соединяем нижний нулевой контакт первого УЗО с первой нулевой шиной. К этой шине будут подключаться нулевые проводники всех групповых линий защищаемые первыми 3-мя групповыми автоматическими выключателями, т.е. которые подключены к данному УЗО. Аналогично подключаем вторую нулевую перемычку для второго УЗО.

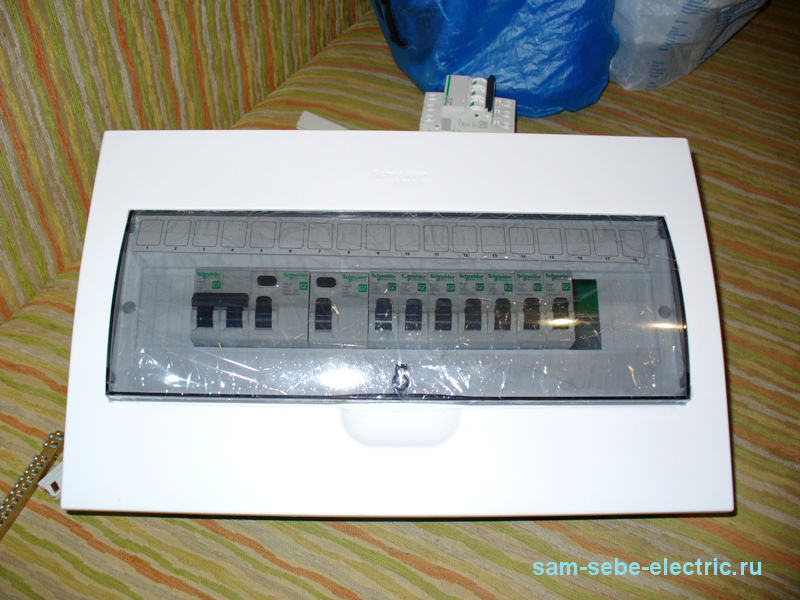

Вот в принципе сборка распределительного щита для однокомнатной квартиры закончена. Осталось поставить на место верхнюю крышку и везти щиток на объект.

Видите ли здесь ничего сложного нет. Появились вопросы — пишите их в комментах.

— У меня с электричеством очень натянутые дела. Я его боюсь. А оно меня просто терпеть не может. Лупит при любом комфортном случае.

Щит электрический. Установка щита электрического в квартире

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться 2-мя методами, открыто либо укрыто в нише. Ниша под электрощит делается специально и после установки щит только на мало выступает из стенки.

Это 2-ая статья из серии: Все этапы работ по монтажу проводки в трехкомнатной квартире. В предыдущей статье я поведал, как выполнить облегченный электропроект квартиры.

Напомню кратко полную задачку: Нужно выполнить полную проводку 3-х комнатной квартиры с установкой встроенного электрического квартирного щита.

Проводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры обычных схем электрощитов смотрите Здесь.

Перебегаем к первому шагу работ по монтажу проводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире — этапы работ

1. Выбор и приобретение квартирного щитка и автоматов защиты;
2. Выполнить нишу под электрический щит;
3. Устройство электропитания квартиры;
4. Установка автоматов защиты;
5. Заделка ниши в стенке.

Выбор и приобретение квартирного щитка и автоматов защиты

Для проводки в квартире, согласно схеме проводки, нужен встраиваемый в стенку распределительный щит минимум на девять модулей. Модуль это место для установки 1-го однополюсного автомата защиты. Можно отыскать конкретно таковой распределительный щит. Но лучше приобрести щит с припасом места под модули. В нашем варианте я бы порекомендовал приобрести распределительный щит на 12,с припасом на 16 модулей.

Совместно с распределительным щитом следует приобрести всю начинку щита

• Вводной автомат защиты
• Автоматы защиты (УЗО)
• Шины распределительные
• Дин-рейки.

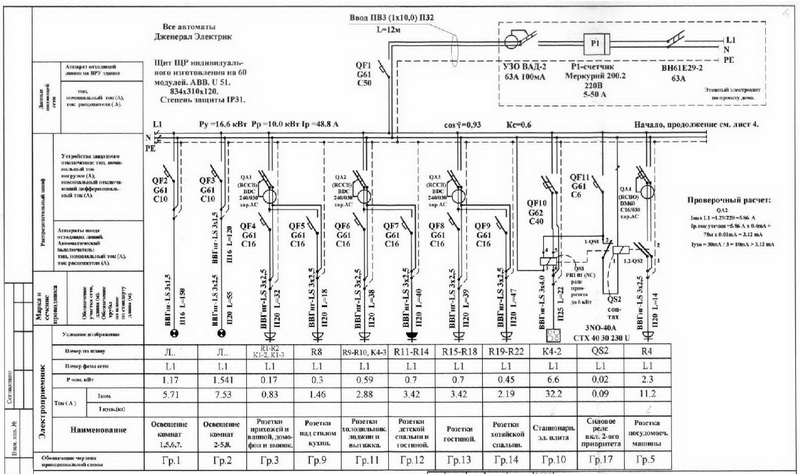

Для удобства работы нарисуйте ординарную электрическую схему распределительного щита. Пример проф схемы, правильное название-однолинейная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать Здесь)

Согласно составленной схемы электрощита необходимо приобрести:

• Вводной автомат защиты-63 Ампера
• Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
• Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Установка щита электрического в квартире в нише

Для того дабы выполнить нишу пригодиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжкий молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый ножик, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

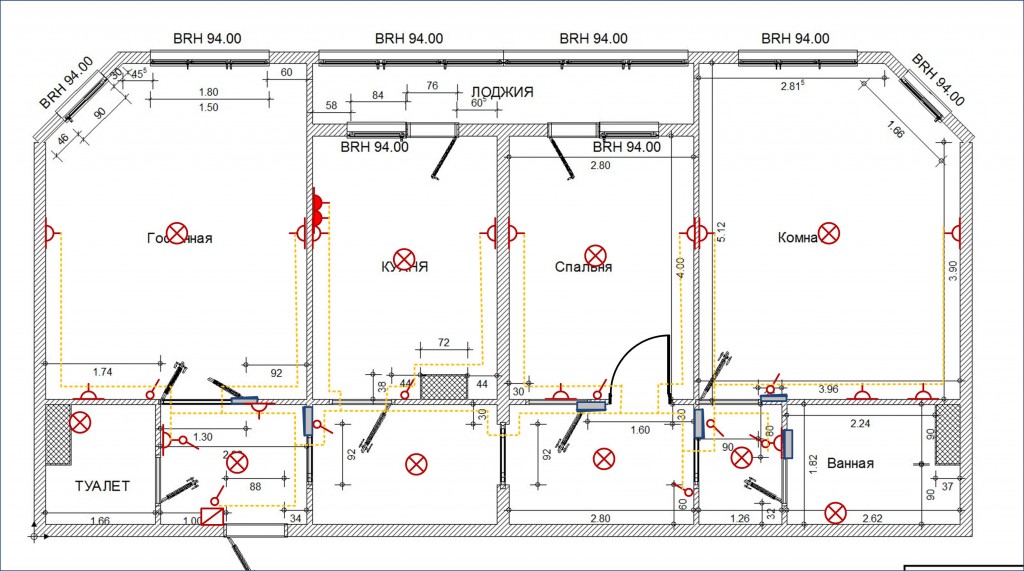

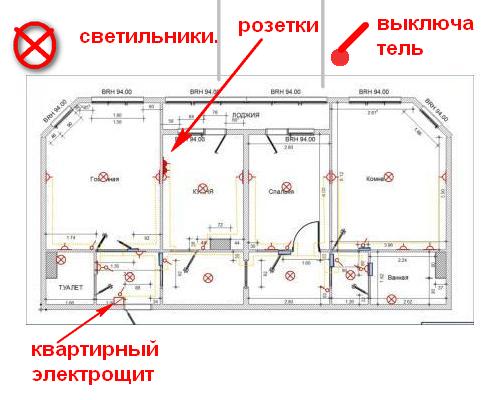

Согласно многофункциональной схеме проводки квартиры, распределительный щит будем располагать около входной двери. Слева от входа.

Незначительно отвлекусь и отвечу на главные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита находится в зависимости от 2-ух обстоятельств. После расстановки мебели к квартирному щитку должен быть открытый доступ, также установить щиток необходимо поближе к вводу электропитания в квартиру.

На каком расстоянии от пола делается установка щита электрического в квартире?

Расстояние от пола до нижней границы распределительного щита избираем в границах 1,4-1,7 метра.

Какой распределительный щит лучше избрать: однорядный либо двухрядный?

Если количество линий проводки не очень огромное(3-6 линий), то полностью довольно однорядного распределительного щита. При большенном количестве линий проводки лучше избрать двухрядный, а время от времени трехрядный распределительный щит.

Как украшать крышку распределительного щита?

Крышки электрощитков декоративные

Уже издавна выпускаются распределительные щиты с крышками в виде рамок под фото. Разместив на крышке хоть какой постер либо любимое фото вы превратите распределительный электрощит в прекрасный элемент интерьера.

Купив нужный материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши и установка щита электрического в квартире

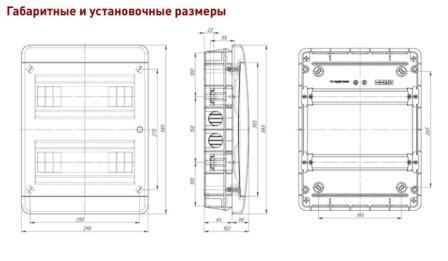

Замеряем габариты корпуса электрического щита. Можно пользоваться паспортом на электрический щит с обозначенными размерами (смотри набросок ниже)

• Отмеряем на стенке в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стенке периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клетку, с размерами клеток 10×10 см.

Так как у нас бетонная (либо кирпичная) стенка, воспользоваться будем перфоратором.

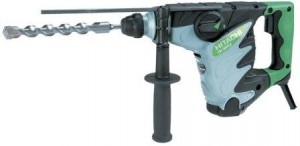

Перфоратор с буром

• Вставляем в перфоратор большой бур, поперечником 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Предстоящая разработка работ по устройству ниши такая

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику либо лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё избыточное снутри ниши;
• Временами примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша изготовлена.

Если есть возможность, сверление перфоратором можно поменять на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового питающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазовое, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с 3-мя медными жилами сечением 6 мм. Марка кабеля ВВГ либо НЮМ. Маркируется кабель: ВВГ 3×6 либо NYM 3×6.

Питающий электрокабель необходимо проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, снутри квартиры электрокабель прокладывается в за ранее изготовленной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу нужно выполнить отверстия, для ввода кабелей выломав пластмассовые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. С помощью уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластмассовые дюбеля, с помощью шурупов прикручиваем корпус щита электрического в нишу. Для наилучшего начального крепления, на стену корпуса щита наносим алебастр.

Проверяем, дабы передняя граница корпуса электрощита совпадала с уровнем стенки. Если «утопить» корпус в нише нереально будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось выполнить его сборку и подключение.
