В некоторых случаях появляется необходимость в переносе электрического щитка в другое место. Обычно приходится сталкиваться с подобного рода неувязкой, если планируется перепланировка, осуществляется полный ремонт или в квартиру въезжают новые хозяева и все желают переработать на свой лад.
Прежде всего не помешает задуматься о законности переноса щитка.
Ограничения на перенос электрощитка
Вначале необходимо отметить, что перенос электрического щитка не запрещён. Потому выполнить это может быть. Но в этом случае принципиально принимать во внимание определённые детали.
Если планируется перенести только щиток с автоматами, разрешение получать не надо. Для этих целей можно вызвать электрика. При желании допускаются даже самостоятельные работы.
Когда планируется устанавливать вводный щиток с электросчетчиком и при всем этом не надо удлинять подводящий кабель, перенос вероятен. Необходимо отметить, что также допускается уменьшать аква кабель. Только очень принципиально после окончания установки произвести опломбировку счетчика. С этой целью необходимо обратиться в энергосбыт, дабы проф электрик подключил электричество.
В том варианте, когда нужно прирастить вводный кабель, стоит вызывать мастера. Такие работы делать без помощи других запрещено. Согласно ПУЭ нельзя наращивать кабель ввода, подсоединяемого к счетчику способом скруток. Он непременно должен быть целым и зрительно просматриваемым. Работники энергосбыта применяют для роста длины провода сварку проводников или гильзование.
Место размещения электрощитка. Главные требования
Когда электрощиток без помощи других переносится в другое место, необходимо знать, что новое месторасположение непременно должно соответствовать ПУЭ.
Где нельзя располагать электрощиток?
- В местах с завышенной влажностью;
- Не допускается устанавливать электрощиток в пыльном месте, к примеру, в закрытых шкафах с одежкой и т. п.;
- Самым удачным месторасположением электрощитка считается стенка вблизи с дверью. Там его отлично видно.
- Принципиально, дабы электрический щиток не был загромождён.

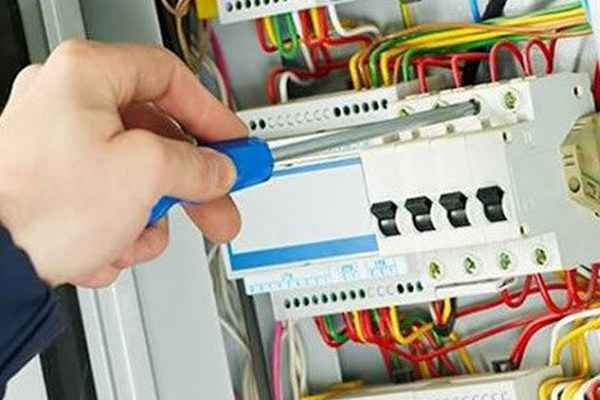

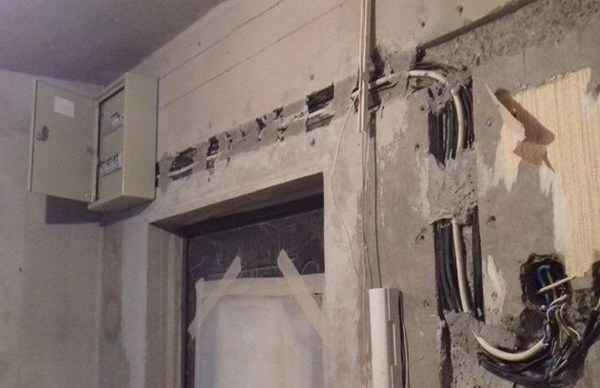

Перенос электрического щитка в квартире или личном доме
Может быть огромное количество обстоятельств, при которых появляется необходимость переноса электрощитка. Проще всего выполнить такие работы в новейшей квартире. В данном варианте всё равно осуществляются ремонтные работы и обладателю ничего не мешает.

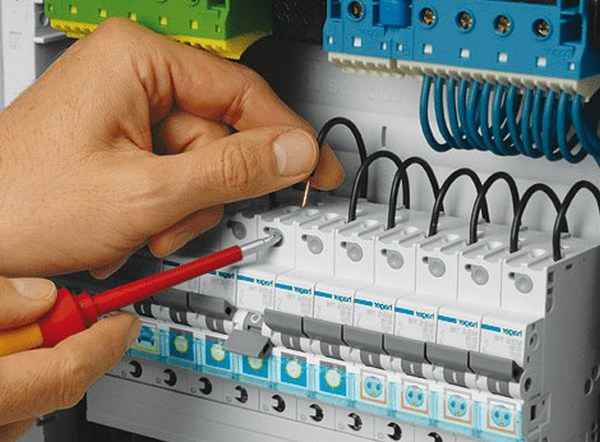

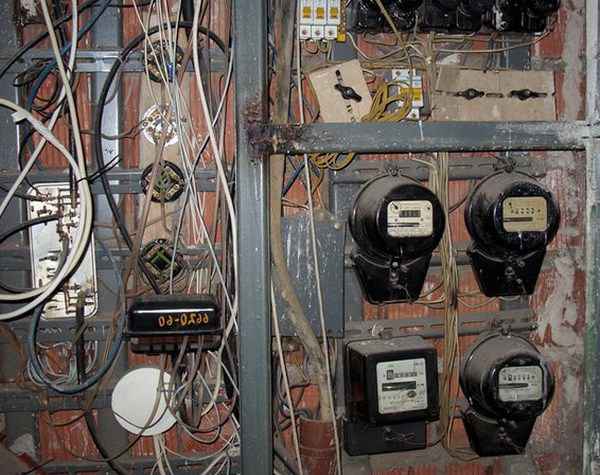

Во время строительства экономится на всем, в том числе и на электрическом оборудовании. Часто строители применяют все самое доступное. При всем этом даже монтажную коробку никто не прячет в стенку.
В связи с этим собственники жилища желают выполнить вид электрощитка более эстетичным и установить его в очень комфортном месте. Также многие стремятся к соблюдению правил безопасности.

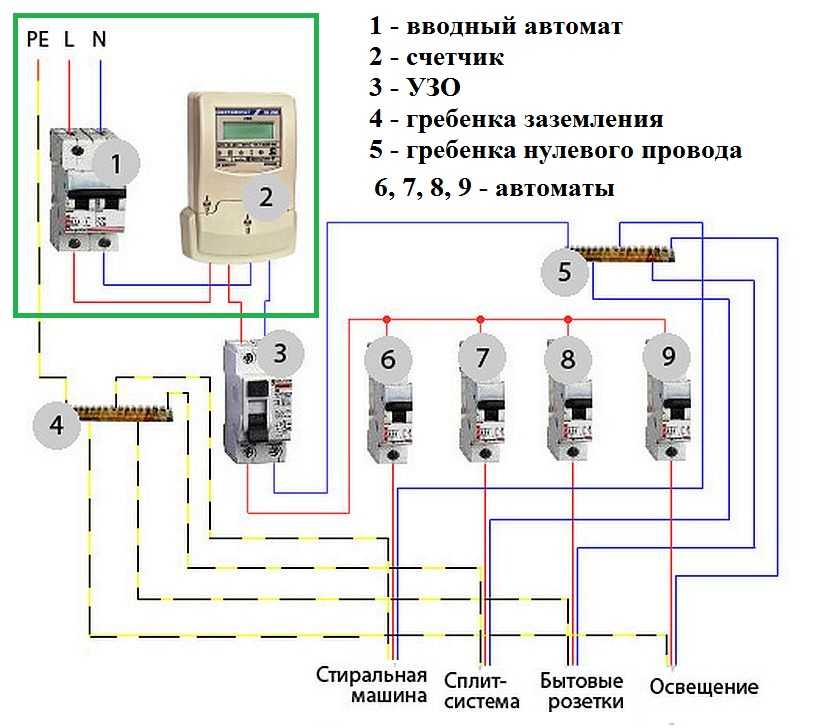

Также допускается оставлять его на том же месте, при всем этом просто произвести подмену устройств защиты и детально проверить, как отменно проложены провода. Дополнительно пригодится поставить новые автоматы. Они должны соответствовать мощности оборудования обладателя дома.
Электрощит с автоматикой в квартиру
Привет, Пикабу! Желаю показать какой у меня вышел квартирный электрощит.
Мой щит, вероятнее всего, не претендует на звание безупречного щита, так как в последствие сам вижу некоторые ошибки и недостатки, ну и более сведущие люди, наверняка, увидят ещё больше, но перед сборкой я много чего исследовал и старался делать все в соответствие с правилами и по моим представлениям и потребностям, я считаю, он вышел то что нужно.

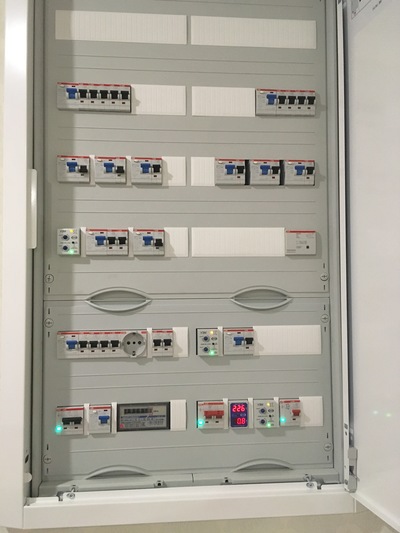

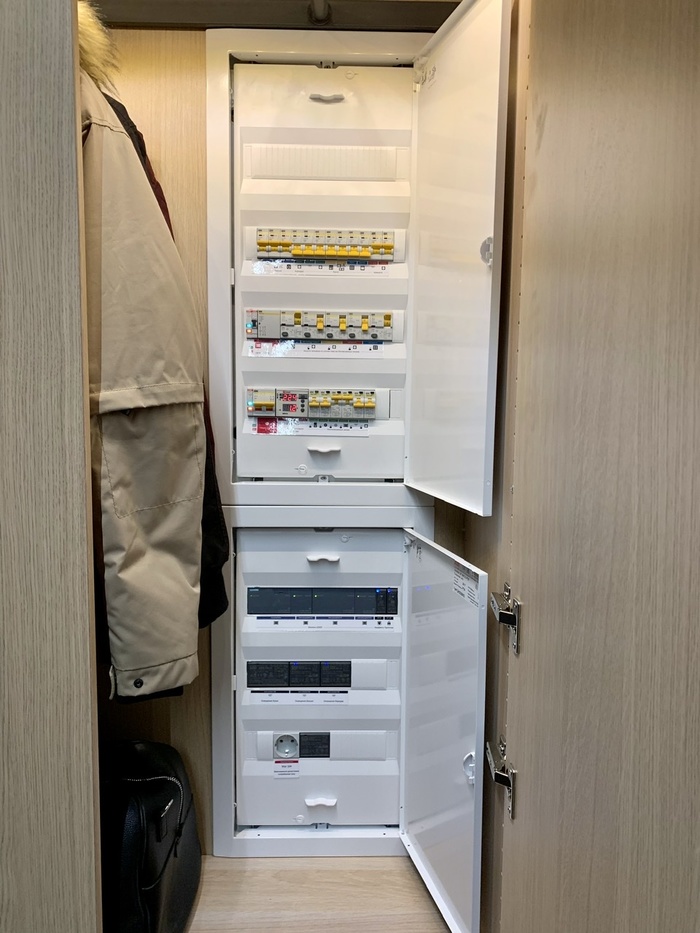

Сходу скажу: да, размещение снутри шкафа не наилучшее решение, но другого варианта не нашлось.
Щит вышел достаточно большой, но и реализовано в нем много: реле напряжения; индикация; отключаемые и не отключаемые полосы (режим отпуск); автоматика в виде ПЛК Siemens Logo, управляющего светом, кранами, датчиками протечек; Блоки питания для освещения (все освещение изготовлено на светодиодных лентах); щитовая розетка;
Вначале щит думал без автоматики и блоков питания и был куплен верхний бокс на 4 рейки, но как говорится аппетит идёт во время пищи, и в процессе сборки появлялись новые идеи из-за которых щит разрастался и пришлось брать 2-ой бокс на 3 рейки, благо их конструкция предугадывает соединение в блоки между собой.
Плюс этих боксов, что рейки вытаскиваются и все можно собрать на столе, а позже уже готовое установить в закреплённые стенке корпуса. Для соединения между собой реек 2-ух боксов в единую конструкцию, я использовал две длинноватых рейки

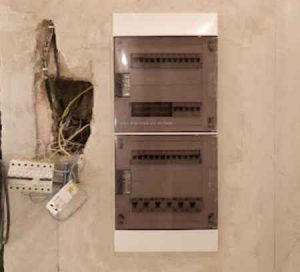

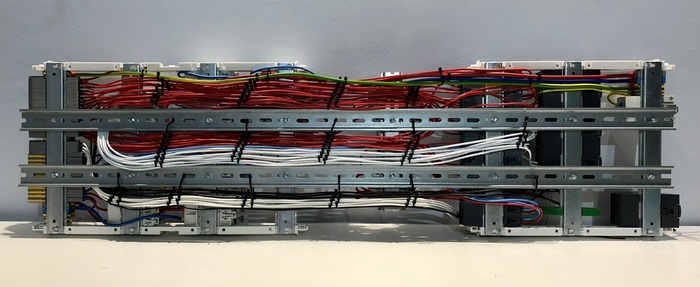

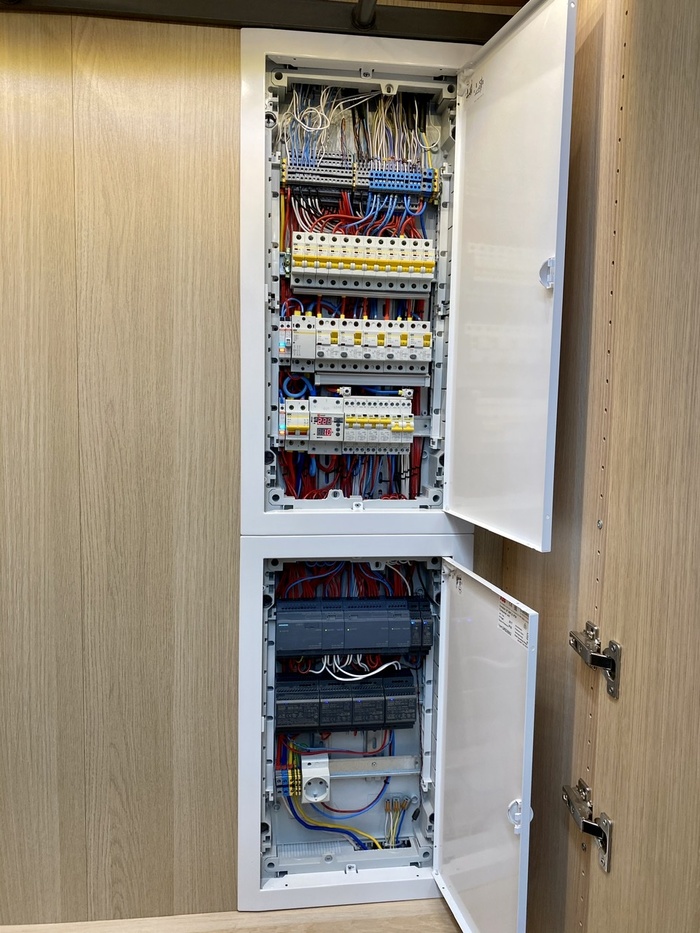

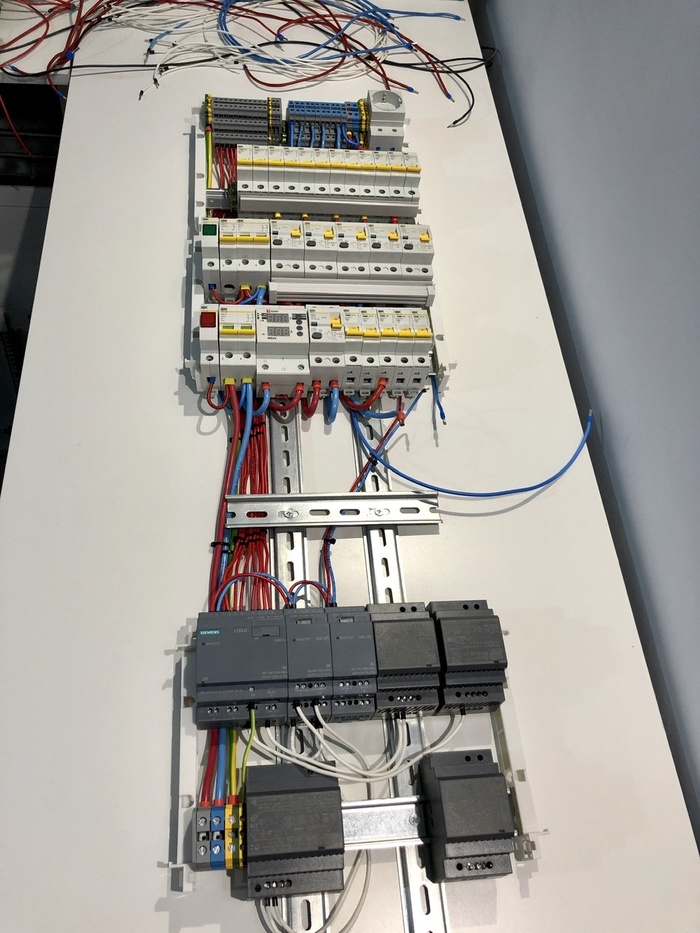

Уже практически готовый щит и куча проводов сзади для функций автоматики

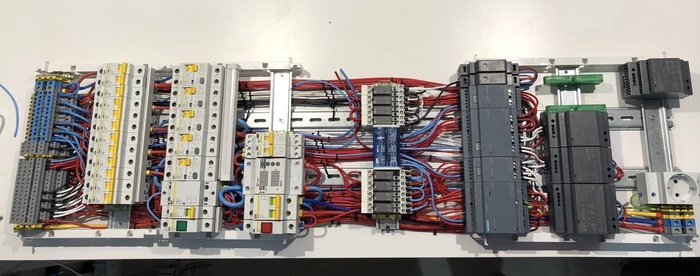

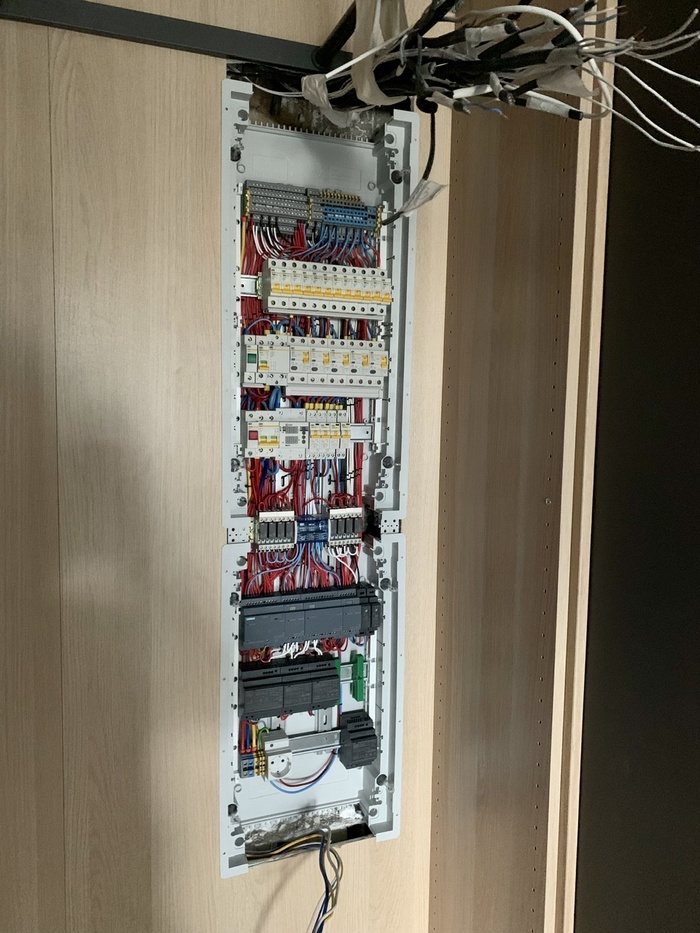

Во время монтажа
Чуток подробнее о том, что есть в щите:

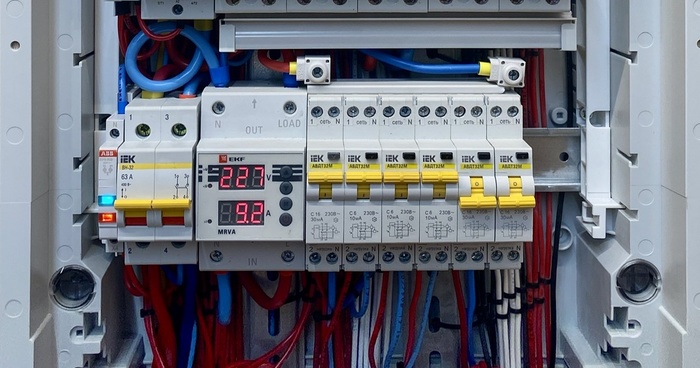

Поначалу на вводе идёт рубильник, а слева от него лампочки индикации: зелёный — есть напряжение на входе, красный — рубильник включён и то, что после него находится под напряжением. Дальше идёт реле контроля напряжения и после дифавтоматы неотключаемых нагрузок: холодильник, питание автоматики, питания кранов, свет в коридоре, щитовая розетка и запасный.

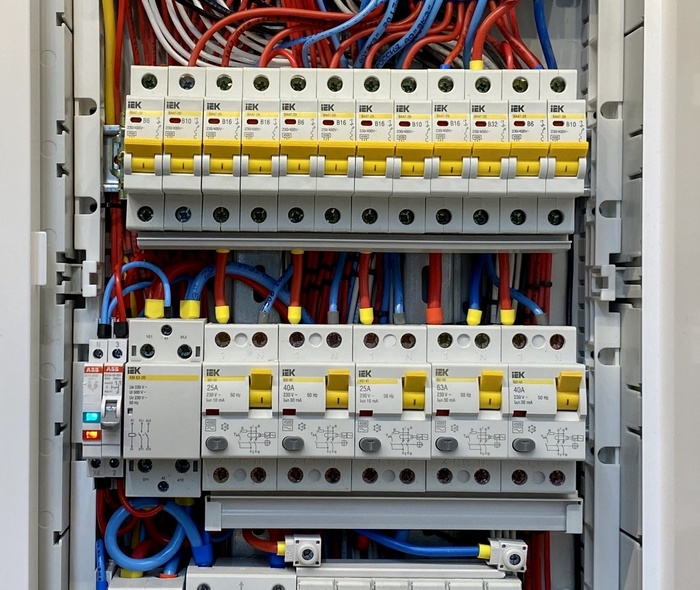

Дальше идут две рейки с отключаемыми линиями, другими словами теми, что можно сходу все выключить одним действием при дальнейшем долгим отсутствием в квартире. Выключение реализовано при помощи контактора, который управляется из логического контроллера, но в случае его поломки предусмотрен 3-х позиционный переключатель для ручного управления (авто-выкл-вкл) и так же индикатор (зелёный — к контактору подано напряжение, красный — контактор замкнут и напряжение подаётся далее).
Дальше идут 5 групп автоматов с отдельным УЗО на каждую группу:
1) ванная свет, розетки, стиралка;
2) коридор розетки, кухня свет и розетки;
3) кухня розетки фартука (микроволновка, чайник, вытяжка) и посудомоечная машина;
4) духовка и варочная панель;
5) комната свет и розетки;

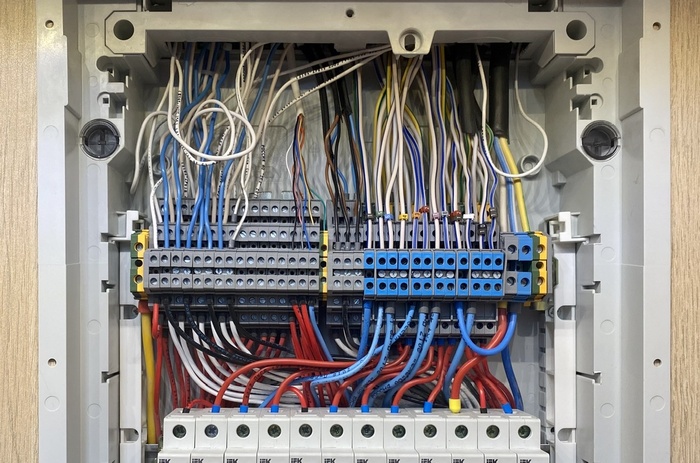

И с самого верху размещены клеммы для упрощения монтажа. В дальнейшем, если вдруг пригодится какое-то обслуживания, можно стремительно из них вынуть провода и снять раму.

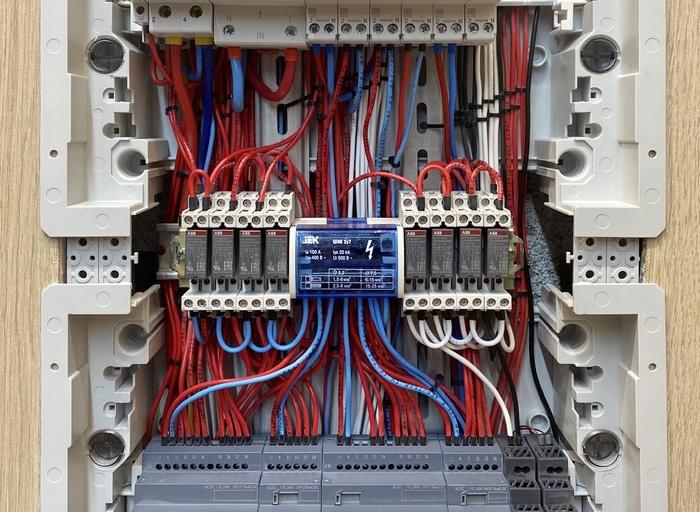

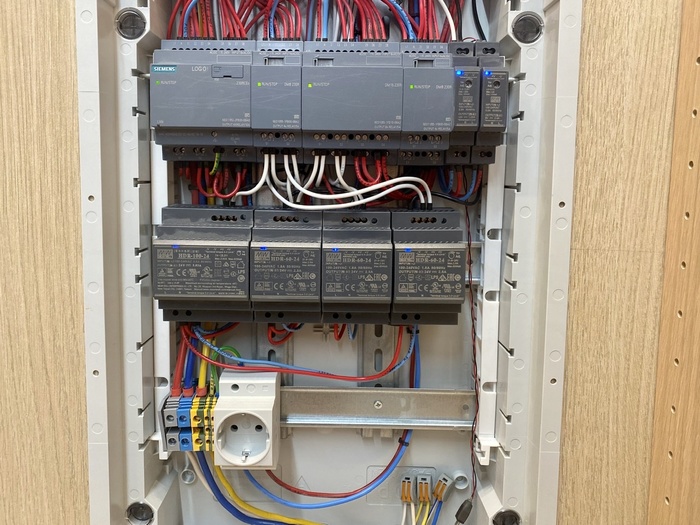

В нижней часте щита размещен ПЛК Siemens Logo и блоки питания освещения, а так же дополнительная рейка с отдельными реле для реализаций некоторых функций автоматики (как они применяются далее напишу)
Более тщательно желаю поведать о функциях которые удалось воплотить при помощи ПЛК
Во всей квартире заместо выключателей стоят кнопки на которые удалось запрограммировать одинарное, двойное, тройное, длинноватое и секретное(тройное+длинноватое) нажатия.
Для примера в коридоре стоит кнопка, при одинарном нажатие на которую врубается/выключается свет, при продолжительном нажатие выключается свет во всей квартире — не нужно бегать и выключать позабытый кое-где свет, когда уходишь, секретное — если куда-то уезжаешь на некоторое количество дней, то выключается весь свет, отключается контактор, через который питаются отключаемые полосы, запираются краны с водой.
— освещение в ванной находится в зависимости от времени суток: если время позднее 23 в будние и 24 в выходные либо ранее 9 в будние либо 11 в будние, то при включение света врубается только подсветка тем, пойдя в туалет ночкой, не слепнешь от включённого основного света. Но при всем этом, если в течение последних 5 минут горел свет в комнате/кухне/комнате, то врубается основное освещение.
— в кухне есть 3 типа освещения: основной, подсветка, подсветка столешницы. Если все выключено, то при нажатие на кнопку — все выключается, если хоть что-то включено — все выключается.
У меня установлены краны с электромотором. Если подать на один контакт напряжение — запираются, на другой — открываются. Так же имеются 2 контакта оборотной связи, показывающие в каком положение кран.
Питание кранов подключено через реле, которое переключает куда подать напряжение на закрытие либо открытие. В нормально закрытом положение реле питание идёт на закрытие, но если с ПЛК выдаётся сигнал открыть, то реле переключает на открытие. Тем реализована подстраховка: если ПЛК выйдет из строя, то краны автоматом закроются, предотвратя вероятные нехорошие последствия.
Так же на кухне есть кнопка, по длинноватому нажатию на которую краны раскроются либо закроются.
У меня установлено 3 датчики протечки: один на кухне и два в ванной. На ПЛК приходят сигналы о работе блока питания датчиков (они на 12 неизменного) и о сигнале трагедии с датчиков.
Если блок питания не работает либо идёт сигнал об трагедии, то запираются краны и начинает мигать подсветка на кухне и в ванной. Если это по сути не протечка, то можно вручную сбросить состояние трагедии и краны раскроются. Так же если с датчиков не станет приходить сигнал протечки, то краны тоже автоматом раскроются, но если таковой сигнал будет 3 раза за день, автоматом состояние трагедии не сбросится и краны раскроются только после ручного сброса.
В предстоящем в планах есть установка в щит Raspberry Pi для вывода всей инфы с ПЛК в интернет интерфейс либо даже в систему умного дома для управления светом/кранами.
