Как снять показания электронного счетчика электроэнергии

Нельзя жить в обществе и быть свободным от него. Фактически каждый взрослый гражданин, живущий не в хижине, задавался вопросом: как снять показания счетчика электроэнергии? На данный момент существует огромное обилие устройств учета, потому необходимо пристально отнестись к процедуре, дабы избежать ошибок и переплаты.

Типы счетчиков электроэнергии

Дабы решить, какие числа передавать в качестве показаний электроэнергии, необходимо разобраться в типе счетчика и формате данных, которые он показывает. В текущее время есть два типа устройств учета:

• индукционный;
• электронный.

Счетчик, снабженный крутящимся диском – индукционный. В базе его работы лежит электромеханический механизм работы. Такие приборы сохраняют работоспособность много лет, но имеют высшую погрешность, в особенности, когда электрическое напряжение невелико. Еще одним недочетом можно считать довольно высочайшие издержки электроэнергии на работу самого счетчика.

В домашних критериях можно проверить корректность работы устройства. На вращающемся диске есть красноватая отметка. На фронтальной панели счетчика должна быть информация о том, сколько оборотов происходит при использовании 1 кВт. Потом следует посчитать, сколько об/мин делает диск, и какие электроприборы работают это время. Посчитав теоретическую мощность устройств, следует сопоставить ее с фактической регистрацией. Если данные серьезно разойдутся – это повод обратиться в управляющую кампанию для вызова спеца. Вызывать ремонтников следует и в этом случае, если диск крутится, когда в квартире нет ни 1-го работающего устройства.

Показания электронного счетчика электроэнергии отражаются на мониторе. Для учета задействованы процессоры. Более точен и экономичен. Длительность эксплуатации достаточна велика, но меньше, чем у индукционных. Оба устройства работают на неизменной базе. Значения должны изменяться в сторону роста.

Если в доме имеется большой расход электроэнергии, счетчик эксплуатируется долгие и длительные годы, то может произойти «обнуление» показаний. После того, как будет отсчитано наибольшее значение для данного устройства, учет начнет вестись поначалу.

Индукционные счетчики, обычно, являются однотарифными, а электронные могут вести учет по нескольким. Снять показания такового счетчика электроэнергии также просто, как и у однотарифного. Просто будет нужно проявить чуток больше внимания. Тарифы могут делиться на «дневные» и «ночные». Изредка встречается трехзонная тарификация.

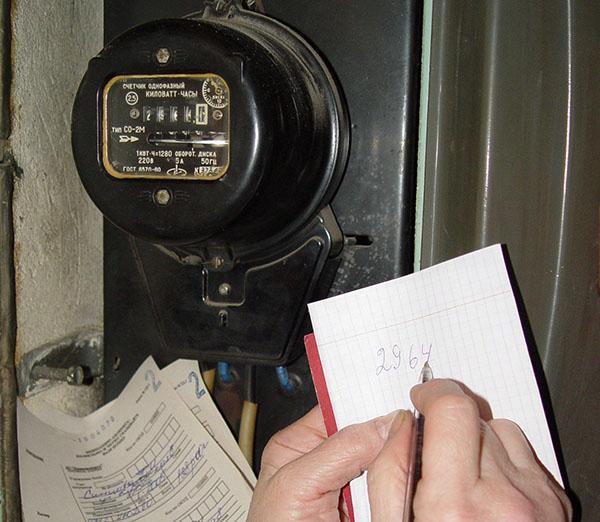

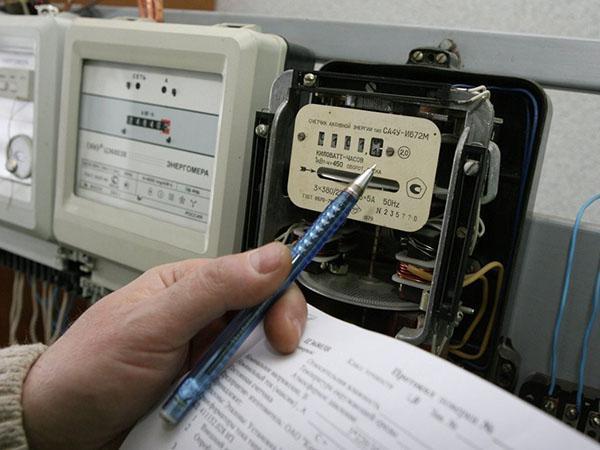

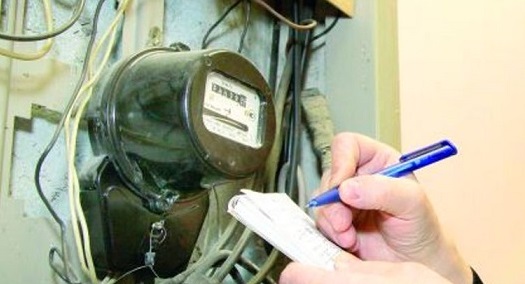

Как снять показания индукционного счетчика электроэнергии

После установки счетчика следует поглядеть значение, которое он указывает, и убедиться, что конкретно оно будет вписано в акт об установке. При покупке недвижимости также следует проконтролировать правильное указание текущего значения счетчика и оплату прошлыми обладателями прошедшего периода. Все последующие расчеты будут вестись от обозначенной числа.

У некоторых счетчиков есть 5 ячеек для простановки целых потребленных киловатт – часов. Некоторые владеют дополнительными ячейками для показа дробной части. Дробное значение отделяется точкой, запятой. В некоторых моделях ячейка, отражающая дробь, имеет другое цветовое окрашивание.

При передаче показаний электроэнергии учитываются только целые значения.

Абонентские службы могут как добиваться снимать и передавать показания счетчика электроэнергии на определенную дату, так и передавать уже рассчитанную величину использованного электричества. Если необходимы данные самого счетчика, то в квитанцию об оплате либо на веб-сайте энергетической кампании указываются целые значения. Когда счетчик указывает маленькие значения, к примеру, «00152.1», то подаются данные «152».

Когда энергетическая кампания просит предоставить практически потребленное количество электричества, то от значения счетчика за текущий месяц следует отнять данные предшествующего.

К примеру, в текущем месяце устройство показал 152, а в прошлом – 100. Тогда в энергетическую кампанию следует передать «52». Другими словами: 152 -100 = 52.

Время от времени, при сервисных работах, нужна знать номер счетчика. На вопрос где глядеть номер счетчика электроэнергии, существует несколько вариантов ответа:

1. На фронтальной панели устройства. Зависимо от модели, он может размещаться ниже либо выше основного табло;
2. В техническом паспорте изделия. На первых страничках будет указан номер устройства;
3. В квитанции об оплате. Номер счетчика не всегда печатается на квитанциях, но время от времени это происходит.

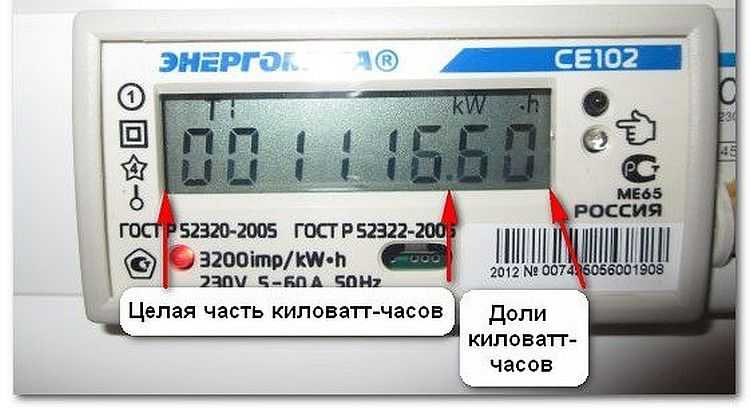

Показания электронного счетчика

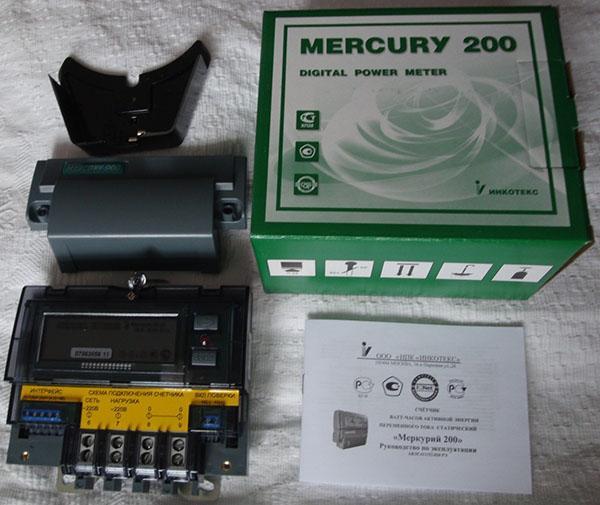

Есть огромное количество моделей электронных счетчиков, но более распространенными являются счетчики «Меркурий». Соответственно, юзеров веба интересует, как снимать показания с двухтарифного счетчика «Меркурий 200».

На таком счетчике табло будет электронным, а не механическим. В обычном режиме на нем последовательно отражаются данные по всем тарифам, также время и дата. Поначалу показывается время, потом на несколько секунд возникает дата, после чего последовательно показываются данные по 1 и 2 тарифу.

В других моделях «Меркурия» может быть чередование показаний 4 тарифов. Найти, данные какого тарифа появились на дисплее нетрудно: сразу с цифрами слева возникают буковкы Т1, Т2, Т3, обозначающие тариф.

После того, как счетчик показал данные по тарифам, возникает общая контрольная сумма общего употребления. Она применяется для проверки корректности записи, и передавать ее в управляющую кампанию не надо.

Разделение на дневные и ночные тарифы должно провоцировать потребителя применять электроприборы в ночное время. В это время электричество дешевле, а нагрузка на электросети – меньше. В то же время законодательство воспрещает заниматься гулкими делами в ночной период времени. Таким макаром ни работа строй инструментов, ни стирка в автоматической машине не могут быть осуществимы без возможных заморочек с соседями и законом.

Если нужно уточнить данные по тарифу, поглядеть значение можно и в ручном режиме. Для этого на электросчетчиках «Меркурий» имеется кнопка «ВВОД». Последовательное ее нажатие поможет отыскать подходящий параметр.

Индикаторы на счетчике электроэнергии могут мигать повсевременно, отражая работу счетчика и потребление электроэнергии либо зажигаться, когда потребление резко возрастает (к примеру, начинает работать перфоратор).

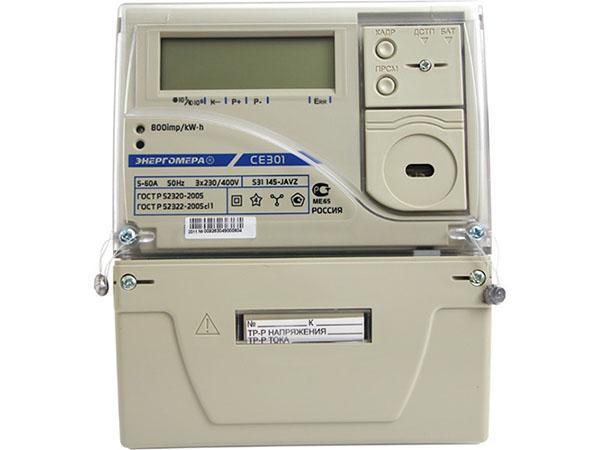

Другим пользующимся популярностью электронным счетчиком электроэнергии является устройство «Энергомера».

Принцип деяния и логика функционирования соответствуют «Меркурию». Разница состоит в том, что кнопка для просмотра показаний счетчика — «ПРСМ», сокращенное от «просмотр».

Другие варианты счетчиков электричества

Для беспамятных либо очень занятых людей выдуманы электрические счетчики, которые передают данные энергетической кампании в автоматическом режиме. Имеются определенные трудности с их начальной настройкой и первой передачей данных. Данную функцию лучше доверить экспертам. В последствие, обладатель не задается вопросом, как снять показания счетчика электроэнергии, если находишься, к примеру, в деловой поездке, а просто глядит переданные показания в личном кабинете либо в рассылке электронной почты.

Есть у таких счетчиков и очередной суровый плюс. Если во время просмотра данных счетчика в поездке обладатель увидит огромное потребление электроэнергии и свяжет это, к примеру, с оставленным включенным утюгом, то он может дистанционно обесточить жилье. Такая мера дозволит не только лишь избежать дополнительной оплаты за электроэнергию, но и убережет дом от возможного возгорания.

Процесс снятия показаний у счетчика электроэнергии не представляет особенной трудности. Главное, проявить бдительность в процессе переписывания значений и не перепутать целую и дробную часть. Собирать показания лучше в один, определенный денек месяца. Так расчеты и оплата будут вестись через равные интервалы, не возникнет перерасхода и выхода за лимиты.

Если позволяют деньги и размещение недвижимости, то можно применять счетчики, передающие сведения о потребленной электроэнергии в автоматическом режиме. В неприятном случае придется в ручном режиме переписывать показания счетчика по всем тарифам и отправлять данные через веб, квитанцию либо докладывать по телефону.

Методы самостоятельной проверки электросчетчика

Раз за месяц любая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час изменяется исключительно в огромную сторону. Даже с этим условием оплата время от времени очень высока по сопоставлению с реально израсходованной энергией. Тогда корректность работы электросчетчика встает под колебание. А можно ли выяснить, достоверные ли показания он дает? Ну и ниже мы разглядим методы проверки электросчетчика в домашних критериях.

Когда инспектировать точность показаний электросчетчика?

Инспектировать работу электрического счетчика можно когда угодно. Но есть случаи, когда это нужно:

• Расход энергии резко возрос. Но вы не получали новых электроприборов, а в квартире проживает прежнее количество человек. Направьте внимание на сезонные особенности: летом вы сможете длительно воспользоваться кондюком, а зимой – обогревателем (расходы электроэнергии могут прирастить конкретно они);
• Расход не снизился во время вашего долгого отсутствия (уезжали отдыхать в отпуске на 3-4 недели) либо уменьшился ненамного;
• У вас не настолько не мало сильной домашней техники, которая могла бы настолько не мало расходовать энергии.

Внимание! Если вы проверку делаете без помощи других в домашних критериях, то она не будет иметь юридической силы. Она может только показать, не накручивает ли счетчик излишнего. И если проверка показала, что так и есть, то будет нужно уже официальная поверка в особом учреждении, которое даст заключение о точности показаний счетного устройства.

Проверяем корректность подключения счетчика

Перед тем как проверить корректность показаний электросчетчика, необходимо узнать, правильно ли он подключен. Городские квартиры питаются от однофазовой сети, потому ниже прилагаем верный метод подключения однофазового счетчика.

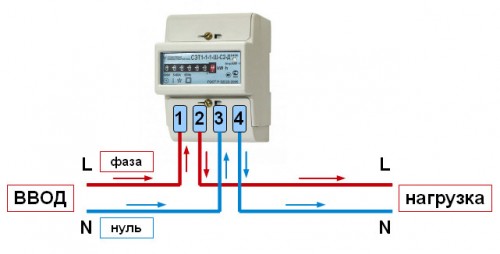

Для подключения применяются четыре клеммы, обозначаемые 1, 2, 3 и 4 соответственно. Будет верно, если фазный провод будет идти от электролинии к счетчику через клемму 1, а через клемму 2 выходить в сторону квартиры. И верно будет, если нулевой провод от электролинии будет заходить через клемму 3, а выходить в сторону квартиры через клемму 4.

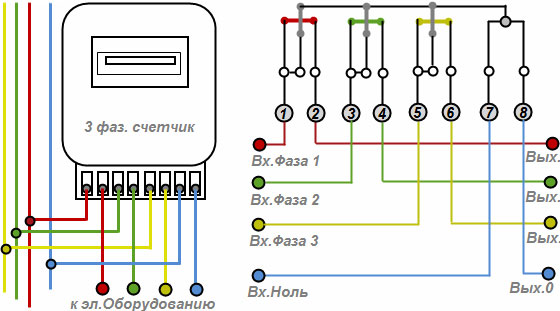

Если вы живете в личном доме, другими словами возможность, что счетчик трехфазный. Схема правильного подключения ниже.

Схема изменяется только количеством проводов и клемм. Принцип тот же: фаза «1» должна от электролинии заходить в клемму 1, а выходить к дому из клеммы 2. Фаза «2» — из клеммы 3 в 4. Фаза «3» — из клеммы 5 в 6, а нулевой провод – из 7 в 8.

Проверка на самоход

Самоход – это накручивание показаний счетчика, даже если вы на этот момент не расходуете электроэнергию. Дабы выявить такую неисправность:

1. Отключите все потребители тока, выдернув вилки;
2. Отключите групповые автоматы, если они размещены после счетного устройства;
3. Оставьте включенным только вводный автомат.

Если у вас индукционный счетчик, то смотрите, дабы количество оборотов не превышало 6-12 раз в час: чем меньше, тем лучше. Если у вас электронный счетчик энергии, то считать необходимо количество вспышек индикатора. Если он зажигается больше 12 раз в час, то проверка больше не нужна: причину накрутки вы уже отыскали. В неприятном случае прибегните к описанным ниже способам проверки.

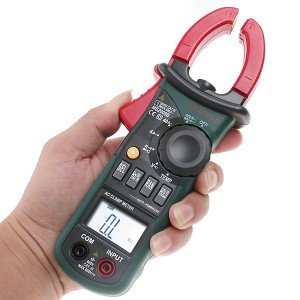

Проверка клещами

Метод неплох точностью измерений, но плох тем, что токоизмерительные клещи – проф инструмент. Брать ради одной проверки недешево, а достать на время тяжело.

Ток, питающий приборы в квартире, совершает работу. Дабы выяснить, точно ли считает энергию электросчетчик, необходимо сопоставить две работы: реальную (которая совершается практически) и расчетную (которая показывается счетным устройством). Все измерения ассоциируют в ватт-часах.

Расчет фактической работы

Для однофазового счетчика:

1. При работающих электроприёмниках определите силу тока на фазном проводе, идущем из 2-ой клеммы;
2. Дополнительно определите напряжение;
3. Помножьте силу тока на напряжение. Получим мощность в ваттах;
4. Засеките при помощи секундомера время, в течение которого совершается 10 вспышек на электронном либо 10 оборотов на индукционном счетчике;
5. Помножьте мощность на это время в секундах, дабы получить измерение работы в Джоулях;
6. Приобретенное значение поделите на 3600. И получите реально потребляемую мощность в Вт*ч.

Пример. Замеры на фазе: 20А и 220В, тогда мощность – 4400 Вт. 10 оборотов было совершено за 20 секунд. Тогда работа равна 88 000 Джоулям. В Вт*ч это 24.

Здесь работает формула: A1=UIt/3600.

Где U – замеренное напряжение в вольтах, I – замеренная сила тока в амперах, t – время 10 оборотов (вспышек) в секундах. А1 – разыскиваемая настоящая работа в Вт*ч.

Внимание! Если счетчик трехфазный, то выполнить замеры необходимо на каждой фазе, потом посчитать мощность по ним. А потом – суммарную мощность. Пример: фаза 1 – 5А и 220В, фаза 2 – 9А и 210В, фаза 3 – 10А и 230В. Тогда для фазы 1 получаем 1100 Вт, 2 – 1890 Вт, 3 – 2300 Вт. Суммарная – 5290 Вт. После чего делать шаги 4-6.

Определение расчетной работы

Начнем с описания передаточного числа. Оно обозначается на каждом счетчике знаками r либо А и указывает, сколько оборотов либо импульсов совершается всякий раз, как вы расходуете 1 кВт*ч энергии. Здесь особых измерений не нужно. Сходу формула: А2=1000n/r.

А2 – это расчетная работа, n – количество оборотов, время которых было измерено при определении реальной работы. r – передаточное число (смотрите на счетчике).

Пример: Передаточное число равно 1400. А2=3600*10/1400. Получим около 25,7 Вт*ч. С трехфазным счетчиком аналогично.

Сопоставление работ

Сравните работы А1 и А2. Принято считать счетчик исправным, если расчетная работы не отличается от реальной более чем на 10%. Как посчитать, на сколько отличается?

Формула: |А2-А1|*100/А1 (ответ в процентах).

Внимание! Прямые полосы вокруг разности работ – это модуль. Он нужен, если А2 окажется меньше А1. Тогда берется модуль отрицательного числа, который всегда положителен (откидывается минус перед числом).

Пример. Возьмем наши значения и посчитаем: (25,7-24)*100/24=7,08%.

Результат: в нашем примере счетчик исправный. Если же у вас вышло больше 10% — то сделайте официальную проверку, дабы для вас поменяли счетчик.

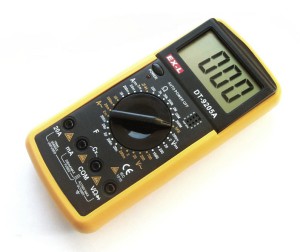

Проверка при помощи мультиметра

Метод проверки мультиметром таковой же, как с клещами. Из плюсов – доступность устройства, из минусов – достоверность показаний ниже. Все деяния и расчеты подобны.

Проверка при помощи ламп накаливания

Как проверить электросчетчик в домашних критериях, если нет токоизмерительных устройств? Посодействуют лампы накаливания – потребители известной мощности. Можно взять хоть какое количество ламп по 100 Вт. В нашем примере их будет 5. Означает, мощность – 500 Вт.

• Отключить все приборы, включая холодильник, зарядные устройства, энергосберегающие лампы (их нельзя применять при проверке вообщем);
• Отключить в щитке все автовыключатели;
• Подсоединить лампы накаливания (у нас 5);
• Засечь время t, за которое совершается 10 оборотов индукционного либо 10 вспышек импульсного счетчика (у нас 20 секунд);
• Посчитать время Т 1-го полного оборота либо интервала между вспышками. Для этого t поделите на 10 (вышло 2 секунды). Можно было бы сходу считать время за один оборот, но тогда бы оно было неточным. Чем больше оборотов вы считали – тем поточнее расчет;
• Поглядеть на счетчике передаточное число (обозначается А либо r, у нас — 3200);
• Перевести мощность ламп из Ватт в киловатты (0,5 кВт).

Потом применить формулу для расчета погрешности измерений счетчика Е:

E=(PTr/3600 – 1)*100 (в процентах).

Пример: (0,5*2*3200/3600 – 1)*100=11,11%

Результат: есть сомнения, что счетчик работает верно, так как превышен порог очень допустимой погрешности в 10%. Нужна поверка, имеющая юридическую силу.

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию правильно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую растрачивает он. В худшем случае – вы стопроцентно рассчитываетесь за него. Как найти, крадут ли вашу электроэнергию? А если да, то кто?

Самый обычный метод проверки

Этот метод подходит только для тех электросчетчиков, в каких точно отсутствует самоход:

• Отключите в доме свет и все электроприборы, включая холодильник;
• Вытащите все вилки из розеток (чувствительные счетчики могут «видеть» их);
• Подойдите к счетчику и смотрите в течение 10 минут.

В эталоне крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы убеждены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим методом вы не можете выяснить, кто он.

Сопоставление реальной и замеренной мощности

Это более четкий способ, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились определять фактическую и расчетную работы при помощи мультиметра и клещей. Этот метод аналогичен, только ассоциировать необходимо не работу, а мощности: мощность настоящая (замеренная на фазе) и мощность всех работающих на этот момент электроприборов.

• Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и пылают 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
• Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших устройств;
• Замерьте силу тока и напряжение на фазе, помножьте их друг на друга и разделите на тыщу. Если замеры проявили 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Сейчас сравните суммарную мощность устройств и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Дабы найти, кто бы мог красть энергию, изучите сквозные и сокрытые розетки, через которые могут подключаться соседи.

Проверка с определением вора

Если вы уже сообразили, что электроэнергию крадут, необходимо изловить вора. Для этого:

• На площадке в собственном щитке выверните пробки (у вас не будет электричества в квартире, в то же время не станут питаться приборы у вора, которые запитаны от вас);
• Отойдите на этаж выше, либо зайдите в квартиру и смотрите в глазок;
• Времени может пройти много, но вор в какой-то момент захотит включить ваш щиток.

Вы увидите, как кто-то подходит и вкручивает пробки в вашем щитке, дабы вновь воспользоваться вашей электроэнергией. Ловите вора! Это он!

Эти легкие методы проверки точности показаний счетчика и проверки на воровство электроэнергии посодействуют для вас найти, не платите ли вы излишнего. И если это так, то получите официальное заключение, дабы безвозмездно поменять счетчик (в случае высочайшей погрешности измерений). А при определении вора для вас будет легче обосновать факт воровства.
