Методов соединения проводов в распределительных коробках, при монтаже проводки либо просто удлинении электрических линий, довольно много, но не они все разрешены, не все идиентично надежны. При всем этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных различий, различаются.

Прежде всего, выбирая метод соединения, необходимо обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему установка проводки.

Согласно пт 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны выполняться с помощью опрессовки, сварки, пайки либо сжимов (винтообразных, болтовых и т. п.) в согласовании с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому — требования ГОСТ Р 50571.15-97, в каком не рекомендуется пайка проводов при соединении, потому, этот метод мы рассматривать не будем. Наша задачка избрать только самые надежные и комфортные методы, пайка же, по этим характеристикам, не подходит.

Разрешенные методы соединения проводов

Опрессовка

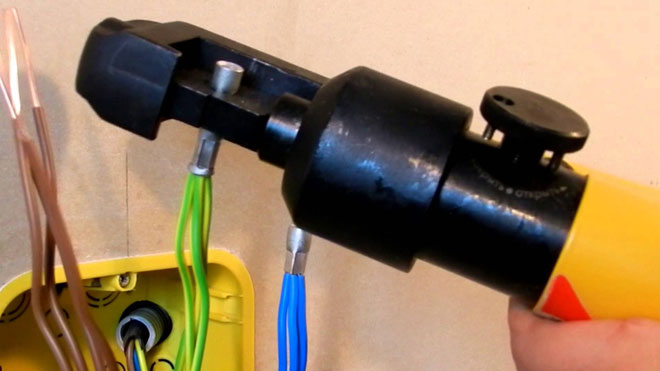

Для соединения проводов способом опрессовки применяются особые гильзы, представляющие из себя полые железные трубки, в которые помещаются жилы соединяемых проводов, а потом, при помощи ручных пресс-клещей либо механического пресса опрессовываются.

Принцип этого способа соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает нужный электрический контакт, а так же надежность и долговечность соединения.

Основным недочетом опрессовки проводов для соединения проводов в распределительных коробках, является необходимость применения гильз различного сечения и размеров, также спец инструмента – пресс-клещей. Не считая того, в этом способе, довольно трудно добавить к соединению еще проводники после опрессовки, а внедрение пресс-клещей, при монтаже проводки в квартире, не всегда комфортно и может быть, так как для их работы, нужна определенное место, которое, к огорчению, в реальных критериях не всегда бывает.

Более отлично опрессовка указывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она применяется довольно изредка. В большинстве случаев ей пользуются в случае, когда у монтажника уже есть весь нужный инструмент и опыт работы. Не считая того, опрессовка не просит электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высочайшей температуры от электрической дуги сварочного аппарата. При всем этом выходит надежное соединение, при котором все жилы соединяются воединыжды не межатомном уровне, соответственно и сопротивление у такового соединения рекордно низкое (не греется под нагрузкой).

В реальный момент сварка считается более надежным и высококачественным видом соединения однопроволочных медных жил проводов и кабелей, используемых при монтаже проводки.

К основным недочетам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у спеца, выполняющего установка. Не считая того, создание сварочных работ просит свободного места в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также нужно дополнительно изолировать.

Зажимной способ самый доступный из методов соединения проводов. Его принцип достаточно прост, токопроводящие жилы кабелей либо проводов, стягиваются, сжимаются, вместе, при помощи различного рода соединителей (винтообразных, пружинных и т.д.). Самым броским представителем этого метода соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже проводки, в большинстве случаев бывают либо винтообразными – где провода стягиваются в общей колодке винтами, либо самозажимными — в каких жилы проводов зажимаются между подпружиненных пластинок.

Винтообразные клеммы, в большинстве случаев применяются для подключения электрического оборудования, при соединении кабелей в распределительных коробках их не используют. Одним из основных недочетов винтообразного соединения, будет то, что с течением времени контакт слабеет и винт нужно затягивать. Если этого не делать место соединения начнет нагреваться и в итоге это может стать предпосылкой возгорания или нестабильной работы электросети.

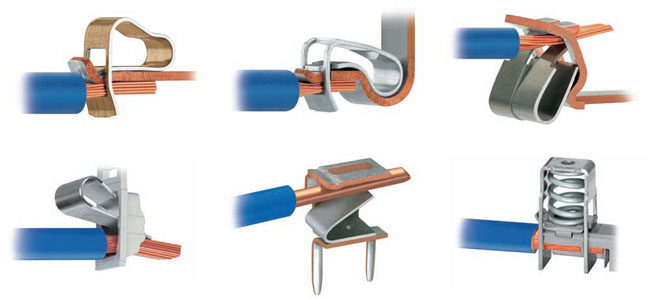

Самозажимные клеммы, на базе плоскопружинного зажима (крепеж под пружинящими пластинами), совершенно подходят для соединения жил кабелей либо проводов при монтаже проводки. Для того, дабы соединить провода, довольно поместить обнаженные жилы в разъемы клемм, где они автоматом зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение выходит не таким надежным как при сварке, применяется оно при монтаже проводки очень нередко. Прежде всего из-за простоты и быстроты монтажа. Довольно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Основным же недочетом такового метода соединения, является необходимость покупки высококачественных самозажимных клемм. Не считая того, достаточно разносторонне проявляют себя такие соединения в почти всех экстремальных ситуациях, которые, к огорчению, могут появиться в процессе использования электросети.

Бывалые электромонтажники, стараются применять самозажимные клеммы только на группы освещения, а соединения кабелей идущих, к примеру, на розетки делают сваркой.

Если вы приняли решение делать проводку в квартире своими руками, то соединение самозажимными клеммами вам будет самым желаемым вариантом. Главное, это применять клеммы, специально созданные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом будет то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно сберегает время.

Есть еще клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она опять освобождается. Такую клемму можно применять неоднократно, но они довольно объемные и дорогие, потому применяются при соединениях в распределительных коробках изредка. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким методом идеальнее всего соединять провода в распределительной коробке

Выше представленны все разрешенные способы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире либо доме. Любой из них имеет свои особенности, сильные и слабенькие стороны. Разумеется, что выбор стоит делать между 2-мя:

1. Сварку проводов, совершенно точно необходимо рассматривать прежде всего, т.к. таковой способ соединения проводов гарантирует наивысшую надёжность всей проводки. Если вы желаете быть вполне уверенными в собственной электросети, как понятно соединения самые узенькие места хоть какой проводки, я рекомендую взять сварочный аппарат в аренду, приобрести либо собрать самому, дабы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто желает выполнить проводку стремительно, при всем этом получив довольно высококачественное соединение. Очень принципиально в таком случае, верно высчитать проводку и не перегружать её. Очень многие электромонтажники, не только лишь самоучки, выбирают в ближайшее время конкретно клеммы, из-за простоты и скорости монтажа.

Делать опрессовку, я бы рекомендовал только в случаях, когда у вас уже есть спец оборудование (пресс-клещи) и материал — гильзы.

А если вы понимаете, еще комфортные разрешенные методы соединения проводов при электромонтаже – оставляйте комменты. Не считая того, напишите о вашем опыте, какому методу соединения и почему вы отдаёте предпочтение. Думаю, это полезно всем! Так же, как обычно, приветствуются любые комменты по теме, вопросы, обсуждения!

Как можно соединить провода в распределительной коробке?

Соединение проводов оказывает влияние на безопасность и надежность проводки. Осуществляется различными методами, с внедрением соединительных устройств, приспособлений зависимо от черт проводов.

Почему применяют распределительную коробку?

Распределительная (по другому распаечная, разветвительная) коробка — это вид монтажной коробки в какой осуществляется коммутация проводов, электрические соединения. Может быть круглой, прямоугольной, квадратной по форме, пластмассовой, металлической, стеклопластиковой, дюралевой по материалу.

Устройство является контейнером, предназначение которого при любом методе соединения проводов в распределительной коробке, — скрыть разветвление электросети. Не считая того, он позволяет отлично перераспределять нагрузку на сети, предотвращать в них короткие замыкания.

Существует много методов как соединить провода в распределительной коробке. Самый обычной — скрутка — был ранее приоритетным. Сейчас считается небезопасным, ненадежным. Ему на замену пришли особые соединительные устройства, приспособления, разработанные под разные свойства соединяемых кабелей.

Методы соединения проводников

Верно соединить провода между собой, означает, обеспечить надежность и безопасность электрической сети. Виды соединения проводов бессчетные. Можно применять издавна используемые — скрутку, пайку, болтовое соединение. Проще и резвее выполнить работу, применив соединитель кабельный — особое устройство, позволяющее накрепко соединять кабеля различного поперечника, одно- и многожильные, из разных материалов,

Внедрение клеммных колодок

Колодки для соединения проводов являются видом электроустановочных изделий. Их именуют клеммниками, клеммами, клеммными блоками, терминальными блоками, КБ, клеммными зажимами, клеммными соединителями. Содержат 2 железных контакта либо больше. Последние имеют узлы, в каких закрепляются кабели, и расположены снутри диэлектрического корпуса, нередко герметичного (заполненного гелем).

Существует много видов клеммных соединителей. Их различают:

• по методу монтажа: винтообразные, разъемные, нажимные, барьерные, проходные;
• одно-, двух- и многорядные;
• для одно- двух-, трехрядных и многоярусных кабелей;
• угловые и прямые;
• для одно- и многожильных, гибких проводников;
• по методу зажима провода: винтообразные, пружинные, ножевые, концевые.

Читайте также: Как верно соединить медный и дюралевый провода?

Соединитель кабельный дешевый. Содержит зажимную клеть, заключенную в корпус из пластика. Для производства зажима применяется фосфористая бронза, нержавеющая сталь; корпуса — полиамид; винтов — латунь, никелированная либо покрытыя цинком сталь.

Соединяют электрические провода устройством в таком порядке:

• с концов кабелей снимают изоляцию;
• 1 проводник вставляют в зажимную клеть, фиксируют, зависимо от вида клеммника винтом, пружиной, ножиком;
• для образования сети в него устанавливают еще 1 либо несколько проводников и зажимают этим же методом.

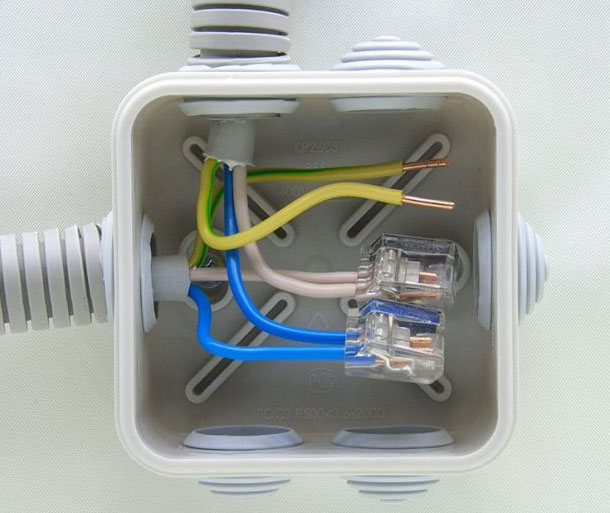

Пружинные клеммы

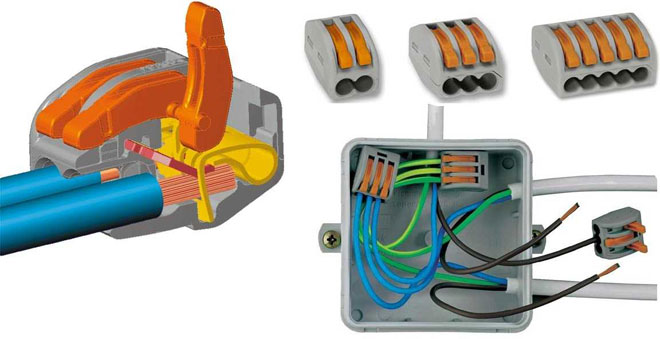

Это клеммные колодки, в каких фиксация кабелей делается пластинкой (шиной) под действием усилия пружины. Виды соединения электрических проводов при помощи таких устройств:

• резвые, дозволяющие сберегать до 80% времени электрика-монтажника;
• не требуют использования отвертки — проводник фиксируется механизмом клеммы после вставки;
• обеспечивают неизменное контактное усилие на проводник, не деформируют его;
• позволяют соединять различные по материалу, сечению кабели.

Как соединить два провода:

• снимают с проводников изоляцию (1 см);
• поднимают рычаг на корпусе клипсы;
• вставляют конец кабеля в соединитель;
• опускают рычаг на место.

Имеются варианты клеммников без рычагов. В них провод автоматом зажимается после ввода в паз соединителя. Большая часть из них выпускается заполненными снутри особым гелем, что делает устройства герметичными соединителями, обеспечивающими высший уровень защиты.

Установка колпачков СИЗ

Соединитель кабельный данного типа представляет конусный колпачок, сделанный из негорючего пластика. Снутри может содержать конусную железную пружинку либо втулку с большой резьбой. Применяется для более высококачественного соединения скруткой, защищает его, обеспечивая надежную изоляцию.

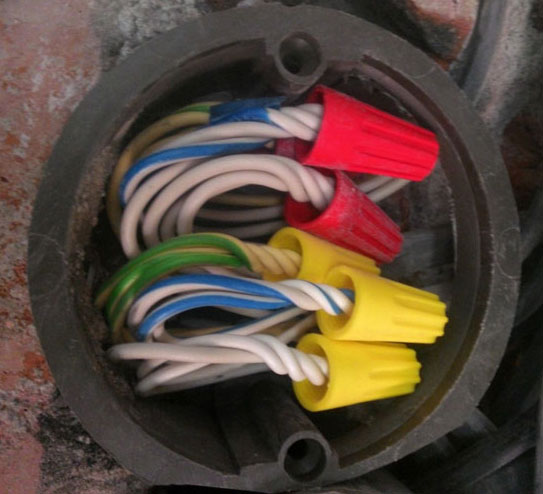

Колпачки с пружинкой накручивают на выполненную заблаговременно скрутку. Пружинка за счет давления проводников раздвигается, обеспечивая дополнительное сдавливание места соединения.

Колпачки с резьбой можно накручивать на концы кабелей без устройства подготовительной скрутки. Сделав 2-3 поворота, получают надежное соединение скруткой снутри колпачка СИЗ.

Опрессовка особыми гильзами

Соединитель электрических проводов представляет трубчатые элементы — гильзы. Подходит для сетей со средним и огромным током. Обеспечивает неплохой электрический контакт, крепкость соединения — самую высшую посреди используемых способов. В минусах метода — проводник в предстоящем нельзя разъединить.

Читайте также: Как избрать акустический кабель для колонок?

Создают соединение проводов без пайки в таком порядке:

1. Снимают у кабелей на концах изоляцию. Используют ножик, особый инструмент.
2. Концы вставляют вовнутрь трубки из аналогичного материала. Размещение должно быть плотным — доуплотнение, если нужно, делают, вставляя в трубку отрезки обнаженного кабеля.
3. Проводят обжатие гильзы, используя особые пресс-клещи. Делают это поблизости обоих ее концов, при этом в различных направлениях. Если сечение гильз больше 120 мм², соединитель кабельный опрессовывают инвентарем, имеющим гидравлический привод.

Получаемое при помощи особых обжимных гильз объединение проводов нужно изолировать.

Пайка либо сварка

Надежное соединение проводов в электросети обеспечивается их сваркой. В итоге появляется цельный проводник, который не окисляется, имеет малое сопротивление, исключает замыкание.

Как верно соединять провода сваркой:

• с проводников снимают изоляцию, зачищают жилы наждачкой до блеска;
• соединяют провода скруткой;
• в углубление угольного электрода засыпают флюс;
• включают сварочный аппарат (24 В, малая мощность — 1 кВт), придавливают электрод к месту сварки, держат, пока не появляется контактная точка в виде шарика;
• счищают с места сварки флюс, покрывают контактную точку лаком;
• изолируют соединение.

Такие же результаты дает пайка электромонтажных соединений. Проведение ее аналогично сварке. Отличие:

Соединение проводов в коробе от А до Я

Как верно соединить провода в коробе? Таковой вопрос может появиться у каждого, кто затеял ремонт, либо просто столкнулся с поломкой электрической сети.

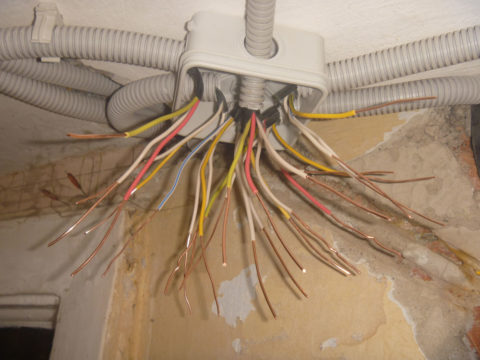

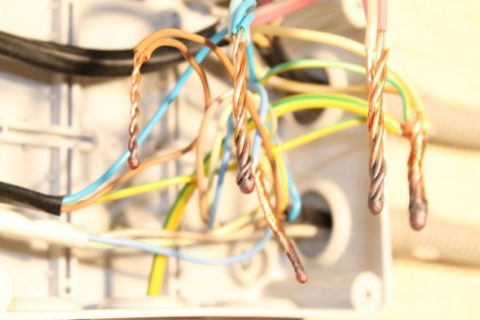

Этот торчащий в различные стороны сгусток проводов может вызвать угнетение у любого, не очень уверено разбирающегося в электрике. Но, поверьте, в этом нет ничего сложного, и мы очень легкодоступным языком на данный момент поведаем, что делать со всеми этими проводами.

Мало теории

Сначала, давайте разберемся, какие провода у нас имеются в распределительной коробке, и как их верно найти. Это даст нам осознание, что с ними делать далее, и как верно соединить.

Современная однофазовая электрическая сеть, которая применяется в квартирах и домах нашей страны, согласно норм ПУЭ должна быть выполнена 3-мя проводами. Какой-то из них – фазный, 2-ой – нулевой и 3-ий – защитное заземление.

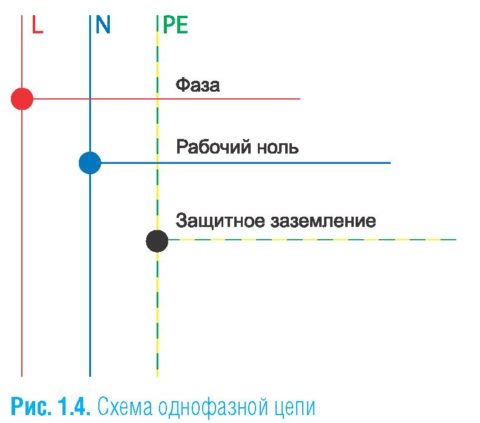

Цветовое и буквенное обозначение проводников в однофазовой сети

• Фазный провод, согласно п.1.1.30 ПУЭ, должен быть обозначен желтоватым, зеленоватым либо красным цветом. Но на практике фазный провод обычно имеет хоть какой цвет, не считая голубого и желто-зеленого.

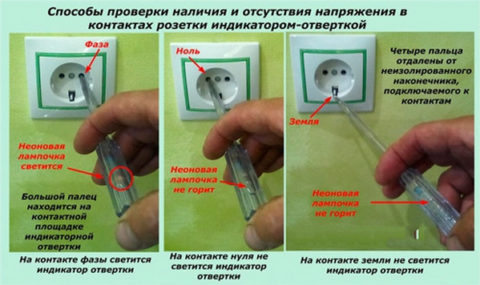

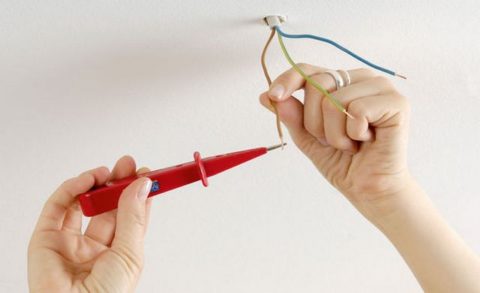

Найти фазный провод довольно легко. Для этого довольно прикоснуться к токопроводящей части провода однополюсным емкостным индикатором (см. Как прозвонить провода: разглядим варианты). В народе таковой индикатор нередко именуют «отверткой». Если он засветится, то это фазный провод.

Определение фазного провода

• Нулевой провод аннотация просит обозначать голубым цветом. Найти этот провод малость труднее, и мы побеседуем об этом ниже.
• Провод защитного заземления согласно норм ПУЭ обязан иметь желто-зеленый цвет (см. Цвет провода заземления). Если он не обозначен цветовой маркировкой, то определять его придётся способом исключения. Другими словами, если мы обусловили фазный и нулевой, то 3-ий провод — это защитное заземление.

Но такую схему имеет только современная электрическая сеть дома либо квартиры. Если для вас предстоит разобраться с распределительной коробкой, смонтированной еще в русские времена, то тут все мало проще.

В данном случае, у вас будет только фазный и нулевой провод. В некоторых ситуациях, и современные электрические сети монтируют по устаревшим правилам. Так что, наличие только 2-ух проводов не должно поставить вас в тупик.

Но, к огорчению, далековато не всегда провода имеют цветовую маркировку. Тогда нужно найти принадлежность провода другими способами. И если с фазным проводом мы уже обусловились, то для того дабы отличить нулевой и защитный провод, придётся попытаться.

Метод проверки проводов в розетке

Здесь существует несколько вариантов. Какой-то из них зрительный. К примеру, проследить провод и найти: к силовым контактам либо к корпусу крепятся разыскиваемые провода.

Этот вариант отлично подходит для открытой проводки. Его следует пробовать перед тем, как уложить провод в короб. Если провод прикреплен к корпусу, то это защитное заземление. Если провод подключается к силовым контактам, то это ноль.

Кстати, давайте остановимся более детально на зрительном осмотре. Обычно у нас имеется два либо три соединения с 3-мя либо огромным количеством проводов. Также одно либо два соединения на два провода.

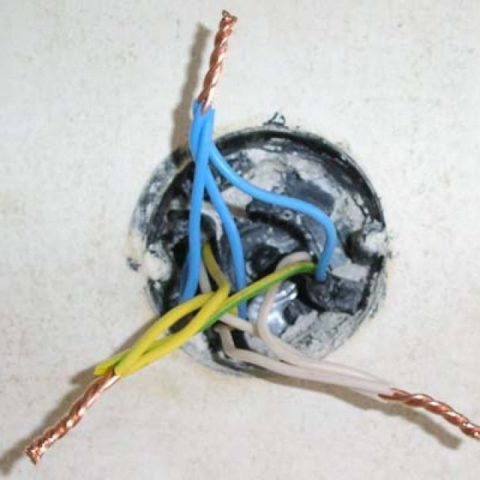

Давайте разберемся с этими переплетениями. Два либо три соединения с огромным количеством проводов — это фазный, нулевой и защитный провод. Защитного провода, как мы уже отмечали, может и не быть. Потому и скопления проводов может быть только два.

В этом «сгустке», один из проводов является питающим, а другие отходящие. Обычно количество проводов в этих «сгустках» соответствует количеству присоединенных розеток и выключателей (см. Установка розеток и выключателей своими руками) — плюс один групповой провод.

В данной распределительной коробке подключено две розетки

Сейчас, что касается 2-ух проводов, соединенных вкупе. Это соединение от выключателя к светильнику. Если в данной комнате имеется только один одноклавишный выключатель, то таких соединений будет одно. Если же имеются другие либо двухклавишные выключатели, то и соединений будет количество, соответственное количеству кнопок.

Если зрительно найти принадлежность провода нереально, то сначала, коробка соединительная для проводов должна быть отключена от электрической сети. Выполнить это можно отключением автоматических выключателей в квартире.

После чего, следует снять изоляцию с проводов, либо обеспечить другой метод прикосновения с токоведущими частями разыскиваемых проводов.

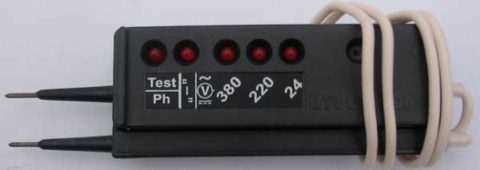

Двухполюсный индикатор типа «Контакт»

Дальше вероятны два варианта:

• 1-ый вариант — это отыскать длиннющий провод и двухполюсный индикатор типа «Контакт». Прикрутить провод к заземляющим контактам розетки. Потом индикатором прикоснуться к другому концу прикрепленного провода, и по очереди к разыскиваемым проводникам. При контакте с одним из них, индикатор засветится и подаст звуковой сигнал. Это говорит о том, что это провод защитного заземления.
• 2-ой вариант — это отключить все провода на одном из разыскиваемых соединений. Провода следует развести в различные стороны, чтобы обеспечить открытый доступ к ним и исключить их случайное соприкосновение. После чего, включить автоматический выключатель питания квартиры, и включить свет в данной комнате.

Если свет не зажегся, то это, вероятнее всего, нулевые проводники. Чтобы убедиться в этом, по очереди прикоснитесь к проводам индикатором «отверткой». На одном из них индикатор должен засветиться как на фазе. Означает, это нулевой провод осветительного прибора.

Если после того, как вы включили свет в комнате, он зажегся, то смело сможете вновь отключать автоматический выключатель. Вероятнее всего, вы «рассыпали» соединения защитного заземления. Для надежности проведите опыт снова, но со вторым пучком проводов.

Виды подключения в распределительной коробке

До того как разбираться как соединить провода в коробе, давайте разберемся, а какие, фактически говоря, бывают виды подключения. Вы изумитесь, но в распределительной коробке вероятны только два варианта подключения – это подключение розетки, и подключение выключателя.

Естественно, есть еще варианты подключения импульсных реле, многоламповых люстр, различных датчиков движения и тому схожих устройств, но они встречаются так изредка, что такие подключения в нашей статье даже не стоит рассматривать.

Подключение розетки

Самым обычным видом подключения, является подключение розетки. Оно просит только соединить между собой приходящий в коробку групповой провод, и провод, уходящий к розетке.

Но чтобы не быть голословными, давайте разберем этот процесс детально:

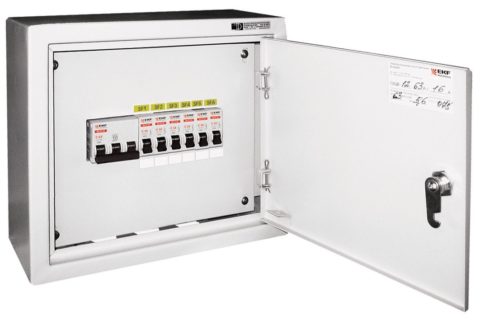

Отключаем групповые автоматы в распределительном щите

Как мы уже гласили — это фазный, нулевой и защитный провод. Сначала, для подключения нам нужно снять напряжение с него.

Для этого следует отключить групповой автомат данного провода, также другие автоматы групп, проходящих через данную коробку.

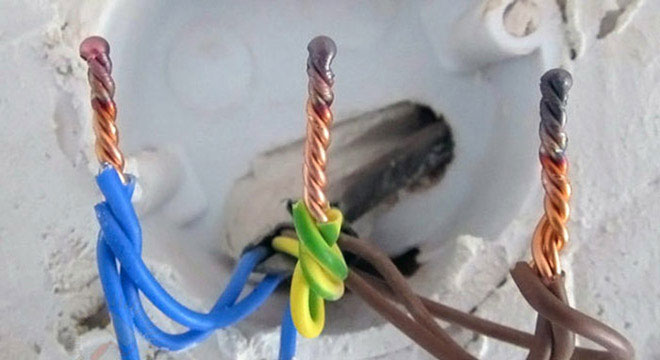

Соединение проводов способом сварки

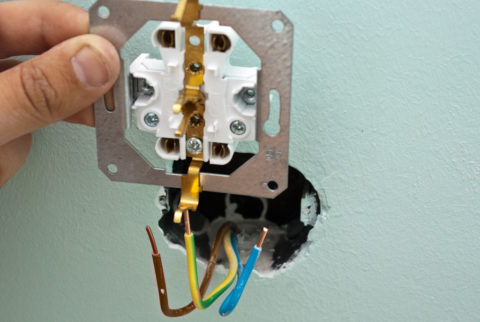

Подключение розетки

Расположения подключения фазного и нулевого провода в розетке не имеет значения. Но обычно стараются придерживаться правила, что справа размещен фазный провод, а слева нулевой.

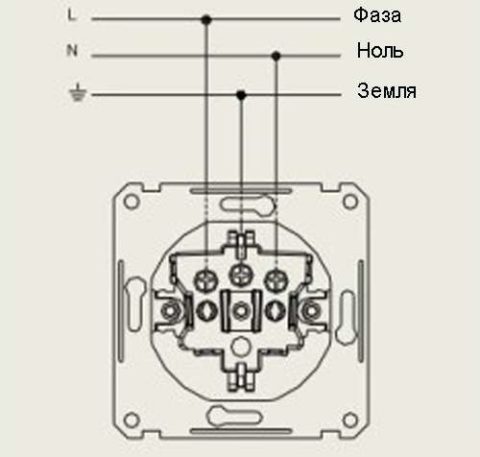

Схема подключения розетки в распределительной коробке

В данном случае, нам опять-таки следует снять напряжение, по другому стоимость ошибки будет велика.

Потом найти провод, идущий к нашей розетке.

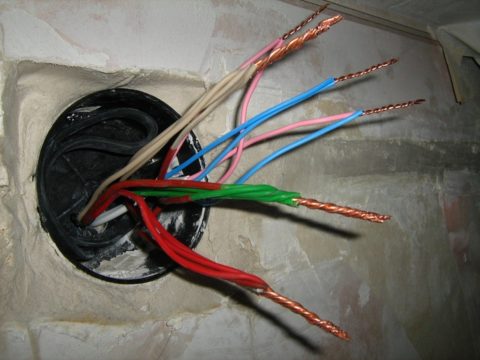

«Рассыпаем» провода в распределительной коробке

Пока напряжение на розетку не будет приходить.

Подключение выключателя

Если же для вас нужно подключить выключатель своими руками, то это мало труднее. Но ключевое слово тут незначительно.

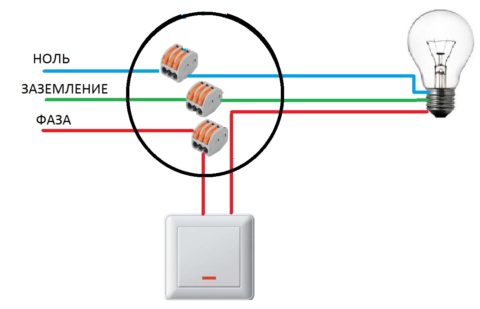

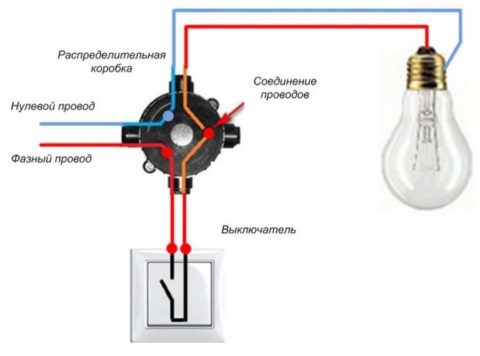

Схема подключения осветительного прибора

• Главной особенностью подключения выключателя будет то, что провод идет не сходу к светильнику, а через выключатель. Потому начинается наше подключение конкретно с него. К фазному проводу групповой сети подключаем провод, идущий к выключателю.

Направьте внимание! Подключаем конкретно к фазному проводу. Ведь согласно норм ПУЭ, коммутационные аппараты в однофазовой сети должны отключать конкретно фазный провод.

• Подключаем этот провод на выключателе к нижнему силовому контакту. От верхнего силового контакта, провод вновь идет в распределительную коробку. Тут он подключается к фазному проводу осветительного прибора.
• Сейчас производим подключение осветительного прибора. Фазный провод у нас уже подключен. Осталось подключить нулевой и защитный провод осветительного прибора к подходящим контактам группового провода.

Направьте внимание! К выключателю не подключается провод защитного заземления. Потому для подключения выключателя довольно 2-ух жил провода.

На рисунке: схема подключения выключателя 2-мя проводами

• Но это мы привели метод подключения одноклавишного выключателя. Для 2-ух – либо трехклавишного выключателя все незначительно труднее. В данном случае мы, как и в первом варианте, от группового провода подключаем фазу на ввод выключателя. А вот выводов, как на видео, у нас выходит два либо три.

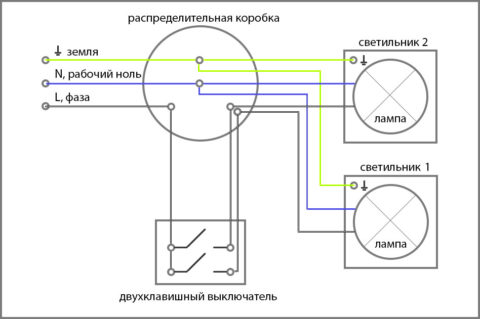

Схема подключения двухполюсного выключателя

Все эти вывода мы ведем в распределительную коробку, и уже тут производим предстоящее подключение. Если это выключатель одной люстры с несколькими положениями, то подключаем данные проводники к подходящим контактам люстры.

Если же это питание различных осветительных приборов, то от каждого вывода запитываем фазу каждого осветительного прибора. Нулевой и защитный провод в данном случае, подключаются как в варианте с одноклавишным выключателем.

Вывод

Возлагаем надежды, нам удалось очень доходчиво разъяснить, как соединить в коробке провода. Видите ли, в этом нет ничего сложного. Да, процедура мало запутанна, и в ней нужно разобраться. Все эти: «фазный», «нулевой», «защитный» — сильно путают. Потому, для облегчения осознания рекомендуем для вас просмотреть приведенные схемы. Они должны снять вам все вопросы.
