При монтаже электрической проводки повышенное внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом. Неотъемлемой частью таких контактов является соединение проводов. Для этого применяются как современные технологии, так и старенькые способы. Каждый способ имеет свои недочеты и достоинства. Какой вид скрутки проводов применять, выбирается от критерий и способностей.
Требования к скрутке проводов
Скручивание проводов между собой — более пользующийся популярностью и обычной метод, но сразу с этим и самый ненадёжный. Чтобы осознать как верно скручивать провода, нужно представлять, какие процессы могут перейти в месте соединения. С течением времени в итоге температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения огромных величин тока. Контакт в месте соединения ослабляется, его сопротивление возрастает, соответственно происходит нагрев места скрутки. Провода окисляются и перенагреваются, теряется контакт либо происходит пробой изоляции, что чревато маленьким замыканием и возгоранием.
Требования к скрутке проводов регламентируются правилами установки электрического оборудования (ПУЭ). Главные правила, предъявляемые к хоть какому методу соединения проводов, — обеспечить контакт без дополнительного сопротивления. Другими словами данная величина в месте скрутки не должна превосходить малое значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть наименее крепко, чем значение прочности самих проводов.

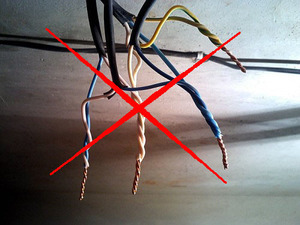

Потому, согласно ПУЭ, просто изготовленные соединения в виде скрутки при монтаже проводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на повышение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.
Принципиально отметить, что скрутка применима, только если соединяемые проводники выполнены из 1-го материала. По другому появляется хим соединение из-за окисления, которое стремительно разрушает скрутку.
Есть разные типы скруток:
- параллельная обычная;
- последовательная обычная;
- параллельная желобком;
- последовательная желобком;
- бандажная.

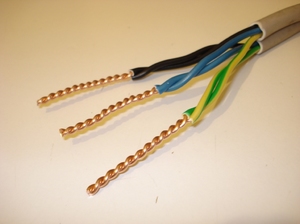

До соединения нужно приготовить провода. Для этого пригодится снять изоляцию на длине более 50 мм, оголённый провод очистить маленькой наждачной, а уже позже приступать к скрутке. Параллельное соединение применяется, когда появляется необходимость соединить концы проводов между собой, к примеру, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.
Метод параллельного соединения

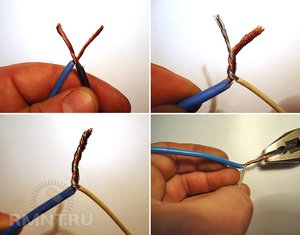

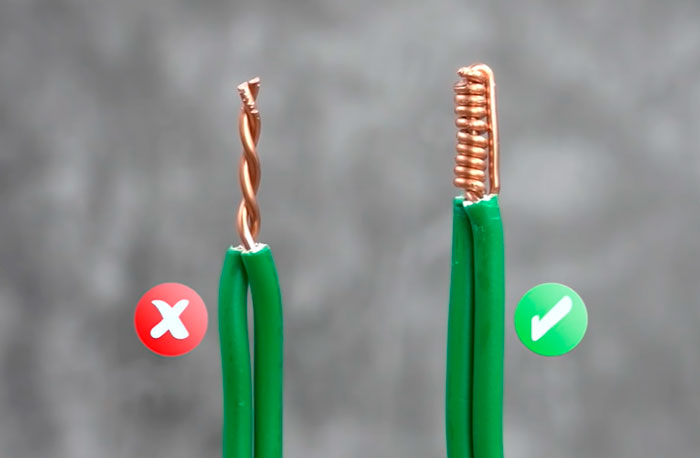

Параллельное соединение — обычная операция, которая предполагает метод, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Дальше, оголённые концы перекрещиваются так, чтобы края прикасались друг к другу. Потом, вращательным движением приступают к закручиванию. Крутить нужно в одну сторону, в какую — непринципиально.
Изолированные части проводников не должны скручиваться между собой. Поначалу проводники вертятся руками, формируя направление, а после докручиваются пассатижами. При всем этом пассатижами берутся концы проводов для придания скрутке равномерности. Метод «параллельно желобком» предполагает то, что при скрутке одна жила недвижна, а 2-ая обволакивает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. 1-ый с плотным прикасанием прокладываем параллельно второму и в конце исполняем снова три — четыре витка.
Описание последовательного способа
Последовательное обычное соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а размещаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а потом оплетаются в одну сторону и в другую. В данном случае нужно, дабы зачищенные жилы не попадали на изоляцию обратного провода. При скрутке желобком любая жила оплетается с другой исключительно в местах конца изоляции, а посреди проходит с плотным касанием.

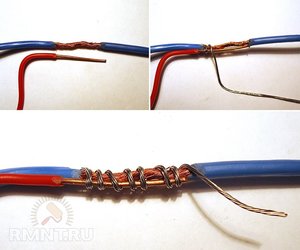

Бандажное скручивание кабеля
Осуществляется как параллельным, так и последовательным способом. При первом способе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями 3-ий проводник. Для этого один конец дополнительного провода держится пальцами, а 2-ой с помощью пассатижей обматывается вокруг, прочно сжимая соединяемые жилы между собой. Во 2-м способе зачищенные жилы прикладываются параллельно, но напротив друг дружку, не доставая до изоляции обратного провода один-два мм. После этого плотно обкатываются дополнительным проводником.

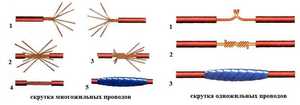

Скручивание многожильного кабеля
При таком соединении есть маленькие аспекты. Для роста площади соприкосновения используются те же методы, но с подготовительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Потом укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце приобретенные косички, сплетаются между собой. Таким макаром получится верная скрутка проводов с крепкой механической прочностью и низким сопротивлением.
Количество витков, которое выходит при работе должно быть более 6. Виды соединения проводов не зависят от применяемого материала и производятся идиентично как для дюралевого, так и для медного провода. Принципиально осознавать, что скручивать различные виды проводов между собой нельзя, и дюралевый провод при лишнем закручивании может обломиться. Если нужно скрутить больше 2-ух проводов, то разработка процесса не поменяется.
Дополнительные технологические операции
Так как ПУЭ воспрещает делать одну только скрутку, а соединять различные материалы нельзя, то процесс скрутки должен завершается клеммником либо пайкой. Дабы выполнить соединение надёжным, применяются следующие технологические операции:
- пайка;
- сварка;
- винтообразные зажимы;
- обжим в особых пружинных устройствах;
- опрессовка.
Пайка и сварка при соединении
Единственный недочет этой операции — трудоёмкость работы. Для проведения пайки будет нужно олово и флюс. При работе с медью в виде флюса применяется канифоль, в то время как для алюминия используются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльничка мощностью до 100 Вт, то алюминий сваривают при помощи газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди применяется свинцово-оловянный. А для алюминия с содержанием цинка.
Сама разработка ординарна, так как теплопроводимость скрутки больше, чем припоя, то при расплавлении он перебегает на место соединения, создавая узкий слой. При пайке не допускается огромных наплывов припоя, он должен размещаться умеренно по всей поверхности.
Использование винтообразных зажимов
Винтообразные зажимы в своём принципе деяния предполагают механическое сдавливание скрученных поверхностей с помощью болтового соединения. Для этого применяются железные колодки. Готовая скрутка либо отдельные жилы провода укладывается под железную шайбу и сжимаются вкручиванием винта. При всем этом прижим осуществляется как самой шайбой, так и только винтом. 1-ый метод лучше, так как поверхность соприкосновения больше.
Сама клеммная колодка смотрится в виде пластинки на изоляторе с группой контактов. При помощи клеммных колодок соединяются как медные провода, так и дюралевые, различного сечения.
Внедрение пружинных устройств
Позволяют производить самое резвое соединения без использования инструмента. Распространённое использование получили клеммники Wago. Они выпускаются не только лишь различных размеров, но и под различное количество соединяемых проводов. С помощью их соединяются одножильные и многожильные провода различного сечения и вида. Провода соединяются воединыжды как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его снутри после защёлкивания. Либо применять приспособление в виде клипс.
При помощи клеммы Wago можно соединять и алюминий с медью между собой. Но для этого применяется особая паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.
Опрессовка соединяемых шнуров
По мере надобности соединить провода огромного сечения применяются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, потом при помощи пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но просит спец инструмента.
Собственного рода опрессовкой числятся и соединительные изолирующие зажимы (СИЗ). После скрутки провода, зависимо от поперечника, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

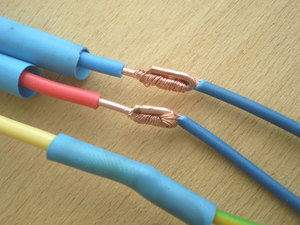

Последний оканчивающий шаг после выполнения соединения — это кропотливая его изоляция. В качестве изолятора применяется диэлектрическая изолента либо термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться отменно, по другому существует возможность появления пробоя между проводами, что приведёт к недлинному замыканию.
Как соединить мягенький и жесткий провод?
Читайте нас в
Как указывает статистика, проблемы электросети в большинстве случаев появляются из-за отвратительного контакта проводников. Верная скрутка играет важную роль в работе домашней проводки, в особенности если гибкий кабель соединен с жестким. Только при соблюдении критерий и правил соединения проводов можно достигнуть неопасного и надежного функционирования сети, потому при проведении электромонтажных работ мастеру следует верно представлять, как соединяются жесткий и мягенький провод.
Чем небезопасна скрутка?
Еще пару десятилетий вспять для связи проводников использовалась рядовая скрутка, которая при правильном выполнении работала многие годы. Но сейчас пункт 2.1.21. ПУЭ воспрещает применять этот метод, так как он может представлять опасность в процессе использования. Причинами отказа от скрутки являются:
- Завышенные нагрузки на электросеть. Самую большую опасность представляют дюралевые проводники, так как они имеют завышенный коэффициент линейного расширения и под воздействием токов с высочайшими нагрузками стремительно греются с повышением объема. После остывания происходит сжатие провода с нарушением плотности соединения.
- Влажность. При эксплуатации электросети во мокроватых помещениях железные части кабелей имеют свойство окисляться, что усугубляет сопротивление, приводит к нагреву жил и повреждению изолирующего слоя.
- Пластичность алюминия. При использовании дюралевых проводов либо при их сочетании с медными кабелями высока возможность понижения проводимости. Алюминий отличается пластичностью и способностью создавать пленку оксидов, которая плохо отражается на его свойстве проводить ток.
Методы соединения

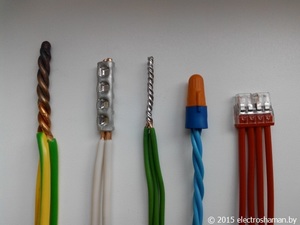

Сейчас в электромонтажных работах можно применять несколько методов соединения, которые пришли на замену классической скрутке. Разглядим более распространенные из них.
СИЗ колпачки
СИЗ – это маленькие пластмассовые зажимы, снутри которых установлена пружина для фиксации кабелей. Их допускается употребляться только в этом случае, если жилы выполнены из 1-го материала. Для этого мастер готовит пучок проводов и начинает накручивать на него колпачок. Как намотка добивается нужной степени затяжки, пружина срабатывает и зажимает пучок.
Клеммные колодки
Колодку нередко используют при подключении осветительных приборов либо для применения в распределительных коробках. Она представляет собой пластмассовый корпус, в каком располагается латунная втулка. Для соединения довольно воткнуть проводники вовнутрь колодки и вручную зажать винты на ее поверхности. Как правил, клеммные колодки применяют для соединения жил, которые имеют сечение менее 25 мм2.
Пайка

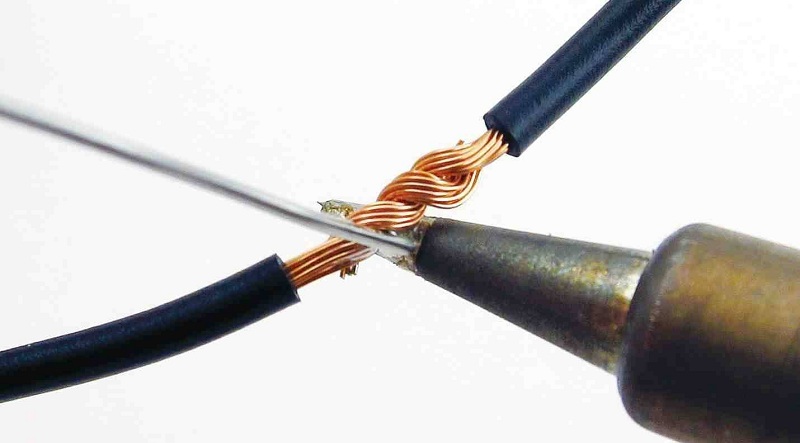

Внедрение пайки позволяет получить надежное соединение с неплохой проводимостью тока. Принцип способа заключается в скручивании проводников и последующем оплавлении средством паяльничка. За ранее необходимо зачистить и обезжирить кабели. Это может вызывать некоторые трудности с многожильными изделиями, так как обрабатывать придется каждую жилу по отдельности.
Пружинные клеммы
Пружинные клеммы идентичны с колодками, но заместо втулки в них находятся пружины, между которыми располагается токопроводящая пластинка. Дабы соединить проводники, нужно поместить их в корпус клеммы и применить особый рычаг, который сжимает пружины. Таковой метод подходит как для одножильных, так и многожильных кабелей.
Опрессовка гильзами
Внедрение гильз является неразъемным методом, который в случае ремонта проводки востребует обрезки провода и установки нового зажима. Гильзы могут быть латунными, медными и дюралевыми. При соединении очищенные жилы вставляют вовнутрь и зажимают пресс-клещами. Выбор размера гильзы осуществляется с учетом сечения кабелей. Преимущество этого способа – в способности связывать всякую комбинацию проводников.
Обеспечение надежного контакта между гибкими и жесткими кабелями
Рассматривая, как соединить мягенький и жесткий провод, отметим, что хорошим решением скрутки числятся пайка и сваривание. Поначалу нужно оплавить жилы гибкого кабеля, дабы они объединились вместе, а потом их сваривают с жилами жесткого проводника. Процесс пайки осуществляется таким макаром:
- Контактируемые части кропотливо зачищают и обезжиривают.
- По поверхности жил проходятся наждачкой.
- Мягенький провод наматывают на жесткую жилу.
- Обнаженный край жесткого проводника загибают так, дабы он сжался в петлю.
- Запаивают изделия и изолируют.
Грамотный подход к выполнению скрутки обезопасит людей и бытовые приборы. Если выполнить соединение верно, это обеспечит всеполноценную работу электросети и дозволит избежать возгорания.
Подписывайтесь на наш T Telegram-канал «Нижегородская правда online», и анонсы сами придут к для вас.
Поделиться Сказать об ошибке
Самое пользующееся популярностью
10 лет колонии получил нижегородец, решивший спалить дом вкупе с бывшей супругой и ребёнком
Стали известны подробности смертельного ДТП в Арзамасском районе
Министр образования региона Ольга Петрова поведала, как вовлечь молодежь в науку
Глеб Никитин поздравил нижегородцев с Деньком штатской авиации
Один человек умер в трагедии 2-ух грузовых автомобилей в Арзамасском районе
Нижегородцам скажут об особенностях ведения бизнеса в статусе самозанятого
Анонсы партнеров
Больше нет записей для загрузки
Нет записей для подгрузки
Пассажирка автобуса пострадала в ДТП с 2-мя ПАЗиками на проспекте Ленина
Юрист именовал 5 самых фаворитных схем мошенничества в Рф
Более 5,2 млн исследовательских работ на коронавирус провели в Нижегородской области
10 лет колонии получил нижегородец, решивший спалить дом совместно с бывшей супругой и ребёнком
Сбытчика марихуаны задержали в Арзамасе
Глеб Никитин поздравил нижегородцев с Деньком штатской авиации
Убийство из-за дамы совершено в Кстовском районе
Бесплатный скрининг полости рта и консультацию стоматолога могут получить нижегородцы 9 февраля
Нижегородец убил подругу и желал свести счёты с жизнью
Стали известны подробности смертельного ДТП в Арзамасском районе
Докторы областной поликлиники им. Семашко поддержали Всероссийский челлендж докторов
Один человек умер в трагедии 2-ух грузовых автомобилей в Арзамасском районе
В 6 домах Нижнего Новгорода временно отключат электроэнергию и воду 9 февраля
Министр образования региона Ольга Петрова поведала, как вовлечь молодежь в науку
Олимпиада-2022: Три бронзы принёс Рф четвёртый денек Олимпиады в Пекине
45 юных ученых Нижегородской области получили заслуги в Денек науки
Нижегородцы сумеют получить QR-коды по уровню антител с 21 февраля
Обладателям пострадавших от хлопка газа квартир на проспекте Ленина выплатят 100 тыщ рублей
Глеб Никитин выразил сострадания в связи с уходом из жизни Игоря Носова
Юрий Шалабаев возглавил медиарейтинг мэров ПФО
Нижегородский спорт
Женская сборная Рф по хоккею проиграла на Олимпиаде 3-ий матч попорядку с большим счётом
Евгения Медведева прокомментировала победу Рф в командном турнире по фигурному катанию
Олимпиада-2022: Три бронзы принёс Рф четвёртый денек Олимпиады в Пекине
Нижегородец Артём Мальцев стал пятым в лыжном спринте на Олимпиаде в Пекине
Выставка уникальных исторических брошей пройдет в Нижнем Новгороде
«Мой Нижний»: живописец Катя Гущина
Маршрут выходного денька: от ДДТ до «Российского Берлина»
Спецпоказ полнокупольного кинофильма «Разноцветная вселенная» пройдет в нижегородском планетарии
Анонсы компании
Аренда выделенных каналов связи: что же все-таки это такое и в каких случаях животрепещуще?
Конкурс для школьников по созданию стикеров стартовал

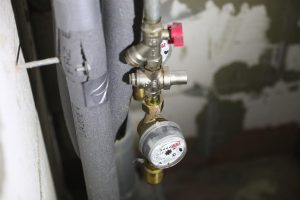

Показания счетчиков воды сейчас можно передавать в виде фото
