Многие люди до конца не понимают, какую функцию несет личное заземление личного дома, и какое огромное значение имеет решение вовремя выполнить контур заземления. По сути его главное назначение — отвести опасное напряжение в землю на глубину. Такая необходимость возникает при неисправности домашних электроприборов, когда нарушена изоляция. Другими словами при покоробленной проводке вы обезопасите себя и других людей, живущих в доме, от удара током, к примеру, от посудомоечной машины.
Общие сведения
Согласно нормативам и ГОСТу, заземление в личном доме является неотклонимым и должно делаться еще на шаге строительства. Потому, покупая пригородный коттедж либо дачу, направьте внимание на наличие специального отвода. В случае его отсутствия, рекомендуется выполнить контур заземления своими руками. Подобные работы производятся стремительно, к тому же для их реализации не будет нужно сложных расчетов. Также для безопасности принципиальна и молниезащита кровли.
Если вы стоите перед выбором и думаете, необходимо ли и можно ли обойтись без заземления для личного дома, не будем лгать, что отсутствие контура заземления может привести к плачевным последствиям со смертельным финалом.
Выполнить заземление в доме очень принципиально. Кроме защитной функции вы обеспечите доброкачественную работу бытовых устройств. Некоторые из них требуют прямого подключения к «земле» и имеют для этих целей надлежащие зажимы (духовой шкаф, микроволновая печь, стиральная машина).
При несоблюдении перечисленного выше микроволновая печь в процессе собственной работы может испускать неверный (страшный) уровень излучения. Стиральная машина, если до нее дотронуться мокроватыми руками, бьется током. С духовкой дело обстоит также. А вот компьютерные системы при подключении впрямую к изготовленной заземляющей шине в состоянии работать стремительно и фактически «не виснуть». Еще одним положительным моментом заземления личного дома является ускорение Веба.
Если постройка выполнена из дерева либо другого горючего материала, прежде всего прокрутите в голове, как верно выполнить заземление в личном доме, и не запамятовывайте про заземление в подвале. Очень нередко конкретно грозы с молниями провоцируют неожиданные возгорания, а их притягивают многие элементы на участке. Потому в случае отсутствия заземления с громоотводом вы сильно рискуете.

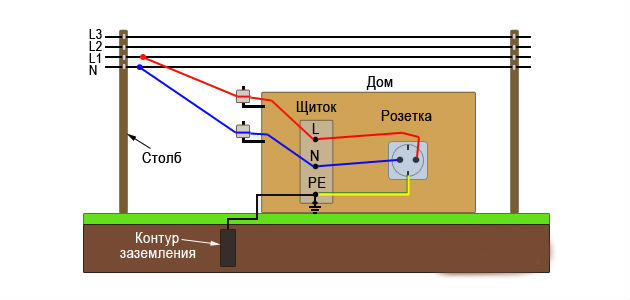

Заземление в личном доме своими руками 380 В и 220 В представляет собой установка 2-ух различных сетей. В первом случае контур заземления будет неотъемлемым условием, а во 2-м можно будет обойтись без него стандартным занулением.
Звенья контура заземления
Схема заземления состоит из таких звеньев:

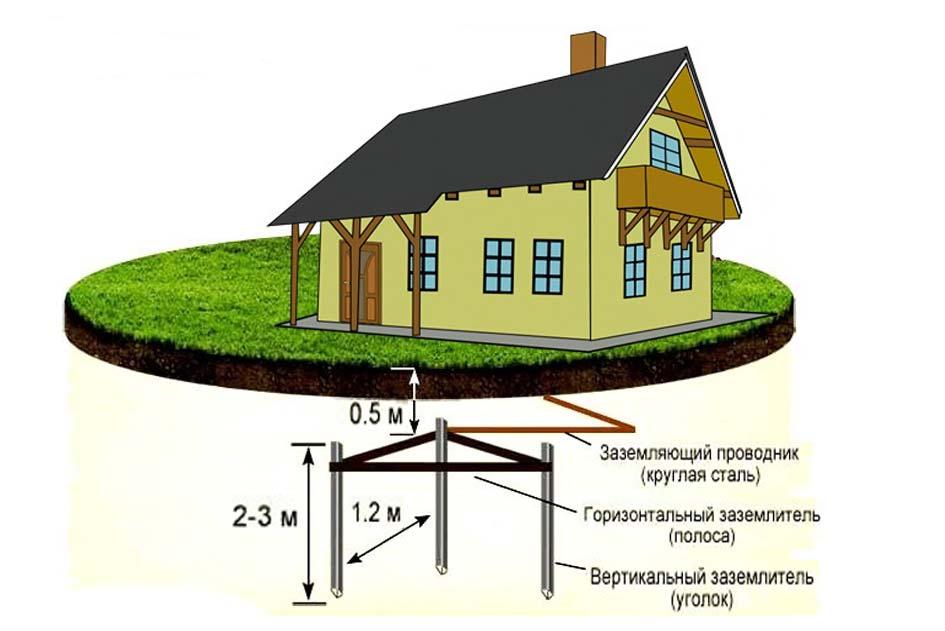

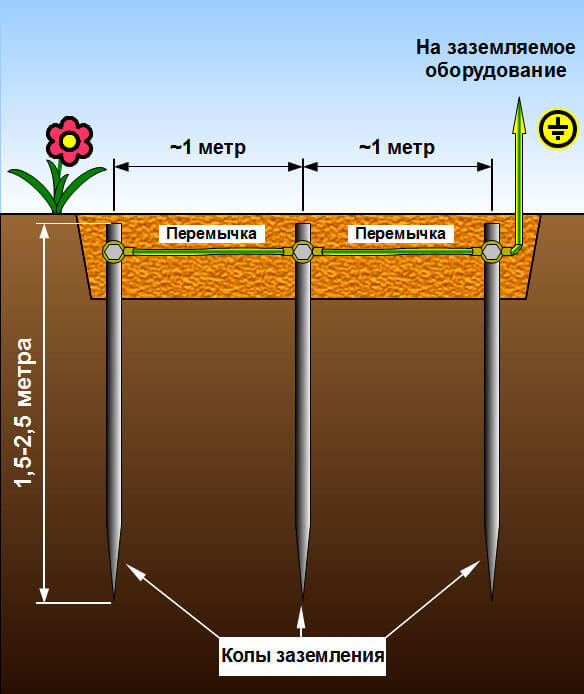

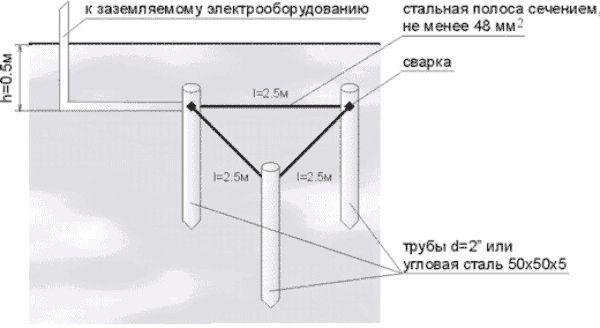

• в землю на глубину более 1-го метра забиваются три железных круглых арматуры в форме треугольника;
• полосой шириной 30-50 мм при помощи сварки арматуры соединяются;
• получившийся контур заземления подключается к счетчику.
Если перед тем как выполнить заземление на даче своими руками, вы слышали советы о нецелесообразности использования в качестве соединительных частей механизма обыденных болтов, для вас подфартило. По сути болты имеют не очень не плохое свойство — стремительно окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же суждений, не рекомендуется окрашивать рамку, краска не даст способности току уходить в землю.
Если без болтов обойтись никак не выходит, располагайте их над уровнем земли и отлично зачищайте. Часто обрабатывайте детали токопроводящими средствами.
Заземление в личном доме своими руками
Другим дешевым вариантом, дабы обеспечить заземление ВРУ, будет обесточивание имеющейся проводки. Для этого совершенно не непременно ее демонтировать, все делается проще, довольно легко отсоединить от счетчика, а другую проложить вблизи. Что касается новых розеток с выключателями, их можно поставить на имеющиеся места.
Дабы обновить коробки рассредотачивания, просто удалите оттуда ветхие провода. Имея под руками все самое нужное, новенькая проводка собирается достаточно стремительно.
Смена старенькой проводки, устройство заземления в личном доме и подключение к нему устройств требуют установки нового распределительного щита. Старенькые провода можно будет применять только для питания домашней техники с низкой мощностью.
Серьезная реставрация электропроводов и установка заземления в личном доме, если он старенькый, — вариант дорогой и долгий. Потому дабы оградить свое жилье от недлинного замыкания с последующим возгоранием, лучше дополнить имеющуюся электросеть всего только кабелем заземления, который может быть уложить внешне в особом коробе.
Как заземлить верно
Как выполнить заземление в личном доме, также как выполнить контур, могут дать подсказку, к примеру, благожелательные друзья либо соседи. Только, к огорчению, не все обладают информацией, которая позволяет выполнить данный процесс верно.
Итак вот, заземление личного дома своими руками категорически воспрещается создавать на любые дюкеры, шлейфы, рампы, также на водяные трубы, что в особенности характерно для радиолюбителей. Наличие пластика в разводке вашего жилья в разы множит возможность пробоя током. К тому же не полагается внешний вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе.
Разъяснить это можно тем, что хоть какому металлу присущ определенный химический заряд. Намокая снаружи, в силу погодных критерий, создается гальваническая пара, которая приводит к электрокоррозии. Разные обработки, созданные для защиты, помогают только в сухих помещениях. Коррозия способна просачиваться даже под поверхностный слой заземлителя. Потому нередко случается, что при поломке проводник мгновенно отгорает, когда как обладатель дома уверен в его надежности и работоспособности.
Еще одним очень принципиальным моментом будет то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, создавать противопоказано. Это может угрожать электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой другие и помехи в работе будут проявляться у каждой из них.
Особые молниеотводы

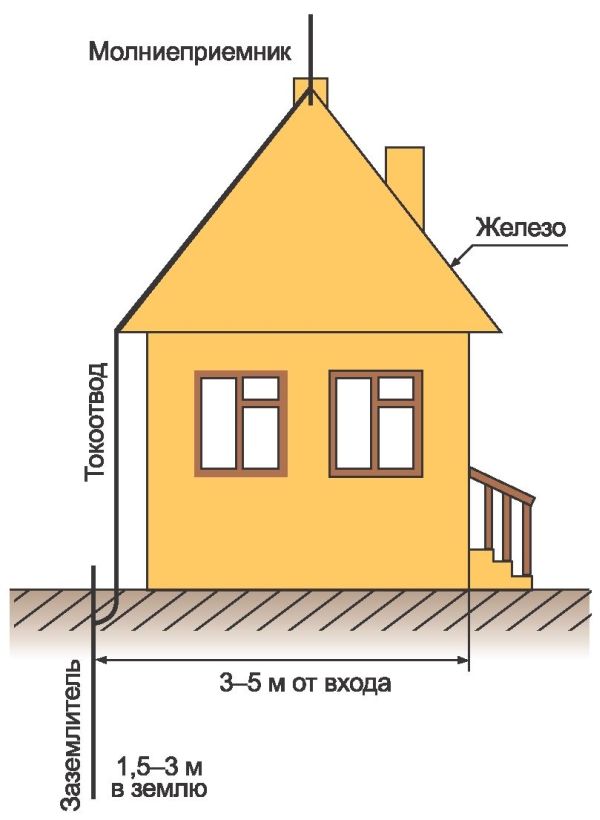

Согласно ПУЭ (Правила устройства электроустановок) контур заземления в личном доме должен быть дополнен молниеотводом. Более животрепещуще это для дачных домиков и пригородных особняков. Как упоминалось выше, множественные колодцы и скважины для воды, также неглубокое вкапывание поливочных труб – местности с безупречными критериями для удара молний. А так как подобные постройки по большей части древесные, а подразделения пожарной охраны находятся за несколько 10-ов км, пожар способен привести к выгоранию огромного поселка всего только после удара одной молнии.
Потому, если вы только заполучили участок со строением, кропотливо исследуйте его и удостоверьтесь есть ли заземление, также молниезащита коттеджа. В случае отсутствия того и другого нужно срочно принимать конструктивные меры. Это дозволит избежать большой угрозы, которая может грозить жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилище защитите от внезапного возгорания во время грозы.
Как вы уже понимаете, заземление на даче своими руками и схема, по которой оно делается, совершенно легкие. А дабы выполнить свой незамудреный домашний громоотвод, пригодятся пара арматур. Они инсталлируются на крыше таким макаром, дабы выступали ввысь от края конька примерно на 1.5 метра. Заземлить с контуром их можно при помощи металлической проволоки (от 6 мм) либо шиной (16х4 мм).
Рекомендованная ширина металлической шины не должна превосходить 60 мм. Ее огромные размеры могут привести к оборотному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения непременно выполняются методом сварки.
Как измерить заземление
После того, как в доме своими руками изготовлен контур, многих интересует вопрос, как проверить заземление. Ведь очень принципиально убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления железных связывающих. Спецы пользовались бы проф устройствами, самому же найти уровень заземление коттеджа может быть при помощи меггера либо электронного измерителя, которые лучше взять напрокат. При положительном итоге сопротивление растекания вашего тока не должно превысить границу в четыре ома.
Также применяется народный способ определения грамотного подключения к «земле», он подразумевает внедрение стандартной лампочки с мощностью, превосходящей 100 Вт.
Пригодится патрон с переноской, в него помещается лампа. Дальше 1-ый край подключается к фазе 220 В, а 2-ой к контуру заземления в личном доме, который вы сделали своими руками. Исходящий настоящий свет от лампы произнесет о верном подключении и отменно выполненных работах. В неприятном случае стоит проверить сварочные соединения и по мере надобности выполнить их повторно.
Время от времени случается, что лампа не зажигается совсем, тогда кропотливо осматриваются на цельность все схемы заземления для личного дома, и начинать тут нужно со щита.
Подводя результат, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, приготовить особый инструмент и электрическое оборудование. Что касается процесса сварки, здесь можно приобщить любого, кто обладает сварочным аппаратом и определенными способностями. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также тут принципиальна глубина залегания проводов. Потому, если во всех этих деталях разобраться трудно, правильное заземление личного дома стоит доверить опытнейшему электромастеру.
Таковой вариант окажется относительно дешевеньким, по сопоставлению с услугами хоть какой компании, которая за огромные средства готова произвести заземление дома. Невзирая на это, стопроцентную гарантию на электробезопасность ни одна из них не дает.
Сейчас, зная все положительные моменты, для вас решать, когда и как выполнить заземление в личном доме, и стоит тут обходиться только своими руками.
СтроимСвоимиРуками.рф
Строим дом, баню, гараж и обустраиваем участок своими руками.
Заземление в личном доме своими руками 220 В
Обыденные жильцы многоквартирных домов и личных коттеджей имеют слабенькое представление о том, что такое заземление. Естественно, слышали о нем все, но только очень немногие понимают его устройство и представляют механизм работы. Как правило это люди строй профессий.
Но время от времени даже у самых обычных обывателей появляется необходимость устроить в собственном доме заземление. При кажущейся трудности вопроса выполнить заземление в личном доме своими руками довольно легко. Будет нужно, естественно, какая-никакая помощь, но ничего сверхсложного либо неосуществимого.
Как выполнить заземление дома своими руками
В любом личном доме практически круглые сутки работает огромное количество домашней техники, временами врубается и выключается свет в комнатах, и все это обуславливает внушительную суммарную мощность употребления электроэнергии. В целях обеспечения ППБ и безопасности использования электросетями в доме непременно должно быть заземляющее устройство.
Механизм работы заземления доходчиво описан в видео. Дабы выполнить заземление сети в 220в, нужно сконструировать так именуемый заземляющий контур. Он представляет собой провод, который подсоединяется к главной заземляющей шине на электрощите и выводится к заземляющему устройству, которое заглублено в грунт около дома (фото).
От главной заземляющей шины отходят заземляющие кабеля ко всем электроприборам и точкам электропитания в доме. Таким макаром, заземление избавляет любые нехорошие процессы, которые на теоретическом уровне (а часто и фактически) могут происходить снутри проводки и устройств, которые применяются у вас на дому.
Ситуаций подобного рода может быть огромное количество: открытая фаза, образование блуждающих токов, куцее замыкание и пр. Заземление как раз и избавляет любые последствия таких аварийных ситуаций и выводит ток через заземляющее устройство в землю. Схема заземления представлена на рисунке.
Как выполнить заземляющий контур
Заземляющее устройство, либо заземляющий контур, представляет собой несколько железных штырей (электродов), которые соединены между собой с 1-го конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» делаются из арматуры либо угловой стали. Пореже – из труб. Как сделать, забить в землю и соединить между собой такие штыри, можно поглядеть в видео.

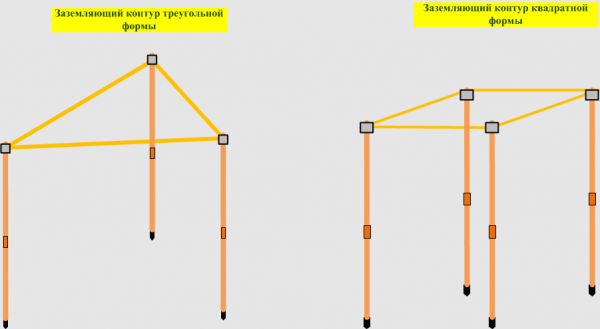

Заземляющий контур в большинстве случаев имеет форму квадрата либо треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны или приравниваться, или быть кратными им. К примеру, если длина электрода равна 2,5 метрам, то ребра контура должны приравниваться или 2,5, или 5 метрам. Лучшая длина штырей-электродов – 2,5-3 метра.
Соответственно, заземляющий контур может владеть следующими параметрами: его стороны должны соотноситься или как 2,5 х 2,5, или как 3 х 3. Квадрат время от времени делают несколько больше (4 х 4 м). Электроды лучше заострить с 1-го конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.
Процесс установки заземляющего контура смотрится так:

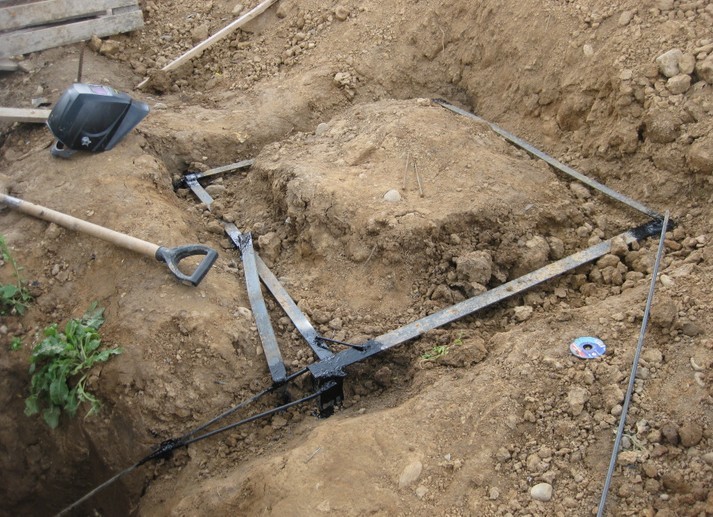

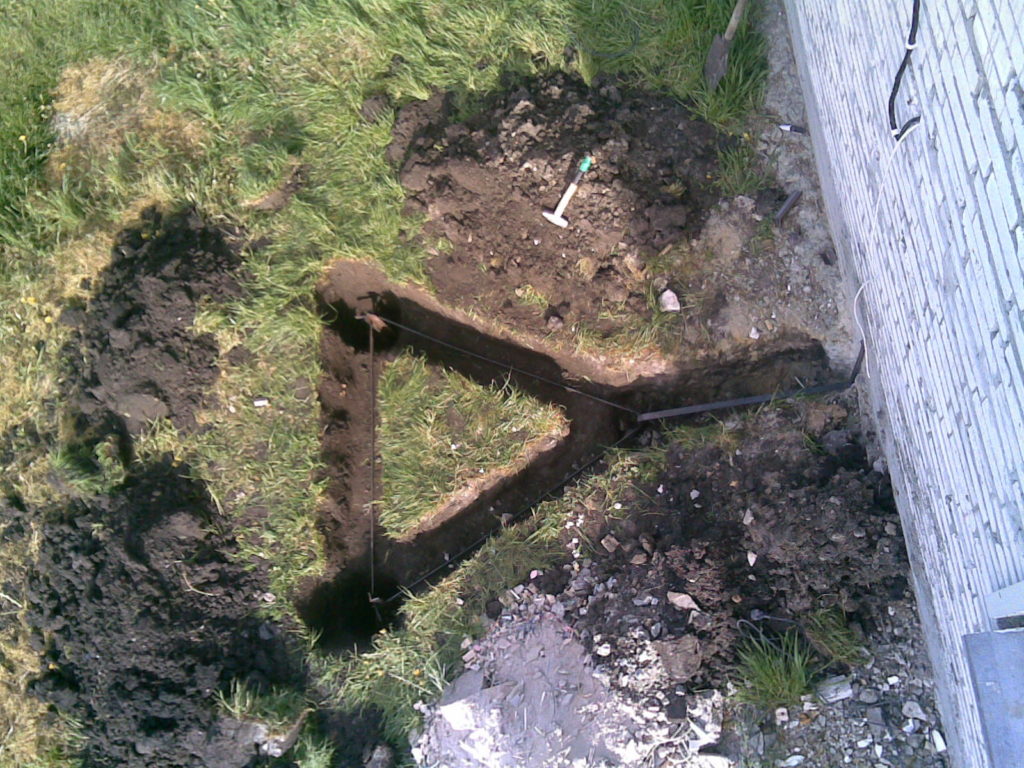

1. Поначалу вблизи с домом необходимо выкопать траншею по форме грядущего контура (квадратную либо треугольную). Ее глубина должна приравниваться 70-80 см.
2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Непременно оставляем над землей маленькие части электродов.
3. Верхушки электродов соединяются между собой железными полосами. Выполнить это можно с помощью сварки.
4. К одному из углов приваривается железная полоса, которую нужно довести до стенки строения.
5. К концу металлической полосы с помощью все той же электросварки необходимо приварить болт.
6. К приваренному таким макаром болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.
7. После чего траншею с заземляющим контуром необходимо просто засыпать землей.
8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.
Направьте внимание: Сечение проводника должно быть более 75 кв. мм. Только в данном случае заземление будет действенным и прослужит длительно.
Другой способ

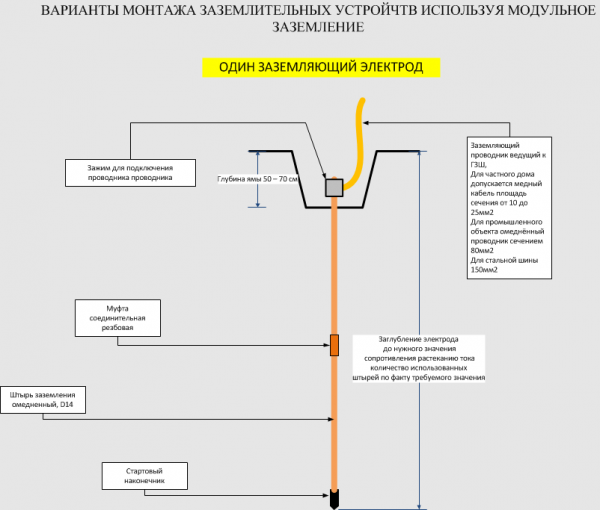

Еще есть один — более современный — способ обустройства заземления в личном доме. Для него применяется не сваренный из частей квадратный либо треугольный контур, а единственный длиннющий электрод (фото). Этот метод именуется модульно-штыревым, так как заземляющий электрод представляет собой очень длиннющий (6, 10 и поболее метров) штырь, состоящий из отдельных модулей.
