В инструкциях к таким электроприборам как газовый котел, стиральная и посудомоечная машина, одним из неотклонимых требований является заземление. Но нередко конкретно в многоквартирных домах с заземлением появляются препядствия, его там просто нет.
Даже нет способности подключиться к стоякам отопления и водопровода, так как они поменяны на пластик. И если это не так, очень не рекомендуется делать заземление на стояки труб, так как это запрещено правилами и может привести к серьёзным дилеммам, а именно, к поражению электрическим током.
В итоге всех перечисленных выше обстоятельств и появляется вопрос о том, как выполнить заземление в многоквартирном доме. В этой статье веб-сайта Электрик ИНФО будет поведано, где взять заземление в высотном доме.
Как найти, есть ли в щитке заземление
В высотных домах русской постройки заземление встречается очень изредка. Тут в квартиры подводится только два проводника, один из которых фаза, а другой ноль. Дабы выполнить заземление пригодится 3-ий провод, который будет идти впрямую от заземлительного контура.

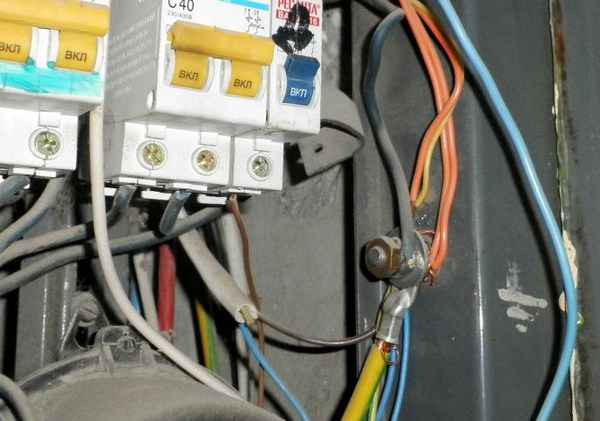

Многие не знают, если ли заземление в щитке многоквартирного дома. Найти наличие заземления тут до боли просто:
- Если есть всего 4 провода, один из которых ноль, подключён к самому щитку, то, заземления нет;
- Если есть 5 проводов, то в щитке есть заземление.
В этом случае если заземления в многоквартирном доме нет, категорически нельзя заземляться к стоякам отопления и водопровода. Тут существует только два неопасных метода его получения.
Как выполнить заземление в многоквартирном доме
Разглядим два главных метода, как можно выполнить заземление в квартире, если к щитку дома заземление не подведено:
- Самый непростой метод заключается в монтаже заземлительного контура около дома. Потом от него протягивается отдельный провод в квартиру. Сложность выполнения состоит в том, какое конкретно заземление вы решите выполнить. Если модульное заземление, то получится несколько сберечь, и время, и средства.
- 2-ой метод получить заземление в квартире, а быстрее не выполнить, а обойтись без него, связан с подключением каждого из электроприборов через УЗО. В таком случае при утечке тока и возникновении фазы на железном корпусе устройства, УЗО выключится, обесточив тем электроприёмник.
Вот несколько принципиальных советов для тех, кто желает без помощи других выполнить заземление в многоквартирном доме. Ни при каких обстоятельствах нельзя подключать заземление к железным трубам и частям дома. В таком случае весь дом окажется под напряжением, а все его жильцы в большой угрозы.
Если в щиток входит только 4 провода (зануление), другими словами, ноль подсоединён к щитку, также не рекомендуется делать заземление. При обрыве нуля либо его отгорании, на железные части электроприбора пойдёт фаза, что очень небезопасно и угрожает вблизи неожиданных заморочек.
Используйте для прокладки заземления, только однообразные провода, другими словами, те, которые выполнены из 1-го металла. Если применяется комбинированная проводка из меди и алюминия, то непременно соединяйте проводники, только через особые соединители.
Как заземлить бойлер (водонагреватель) в квартире, в личном доме
Водонагреватель является массивным потребителем, который работает сразу с водой и электричеством. Потому заземление бойлера нужно делать в неотклонимом порядке. Большая часть квартир его не имеют, так как строения строились издавна. Как организовать неопасное подключение техники, вы узнаете ниже.
Для чего необходимо заземление
Оно обеспечивает размеренную и бесперебойную работу оборудования. Главные предпосылки:
- Вода — хороший проводник тока. Так как детали бойлера находятся в неизменном контакте с влагой, заземление дает возможность избежать многих заморочек. При нарушении целостности проводов вы сможете почувствовать маленькой разряд, когда открываете смеситель либо принимаете ванну. Это может быть смертельно небезопасно. Когда один из частей пробьет на корпус, удар тока можно получить при касании.
- Отведение блуждающих токов. Они накапливаются в железных элементах устройства и приводят к коррозии бака и его деталей. К тому же, человек может чувствовать легкое пощипывание во время эксплуатации.
- При ударе молнией в грозу заземление воспримет удар. Так ваша техника остается в целости и сохранности.
Как заземлить технику, если нет способности увести проводку в грунт? К примеру, в квартире. Многие обращаются к вариантам, которые применять противопоказано. Разглядим их подробнее, дабы предупредить проблемы.
Как нельзя заземлять бойлер
- Воспрещается проводить функцию, используя стояк для отопления либо водопровод. Во-1-х, это приводит к коррозии и резвой порчи трубопровода. Во-2-х, вы и ваши близкие сможете получить удар током, касаясь стояка.
- Подключать к крепежной арматуре. Это приводит к таким же последствиям, как обозначено выше.
Даже если вы установили розетку с заземлением, это не означает, что сейчас все в порядке. Без правильной проводки розетка неэффективна.
- На форумах рекомендуют поступить так: отыскать на проводе нулевой контакт при помощи тестера. Потом подключить этот провод к выводу розетки и заземляющему контакту. Так получаем зануление в квартире. Но почему-либо «мастера» не учитывают, что при обрыве нуля либо переключении в щитке может включиться фаза. Одно касание корпуса устройства обернется смертельным разрядом.

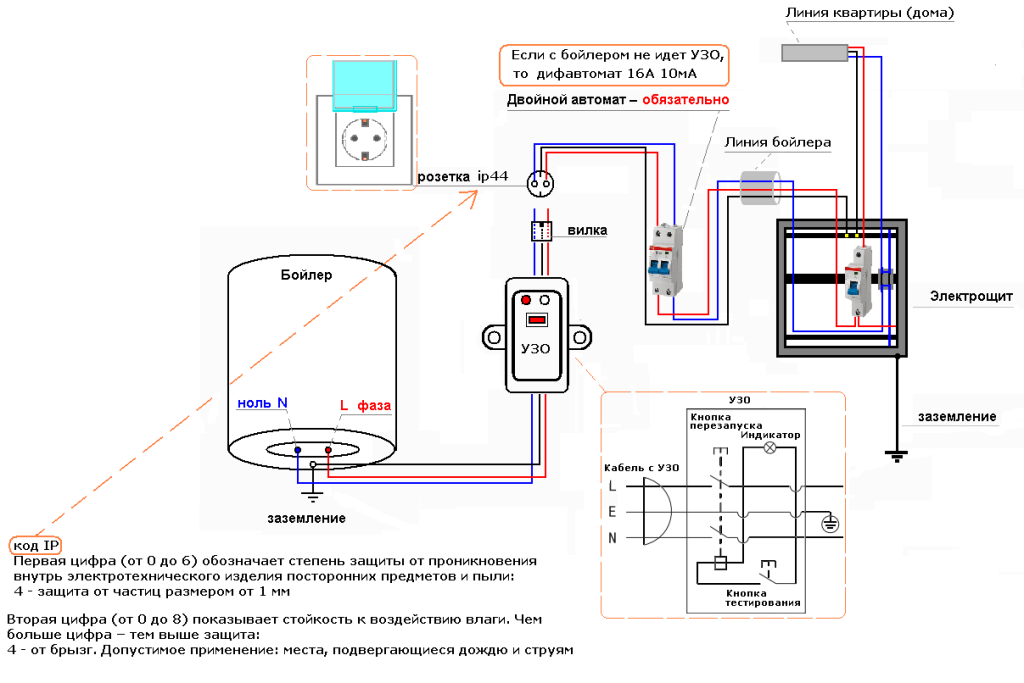

Как выполнить заземление

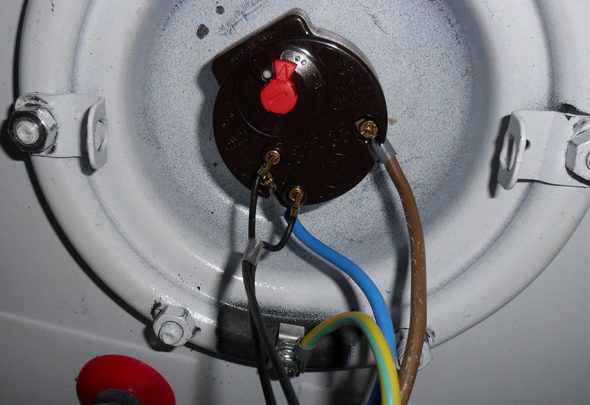

Верно все организовать можно при помощи наших советов. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими обустроены.
Приобретите розетку с 3-мя отверстиями и гидростойким корпусом, в особенности при установке в ванной комнате.
- Монтируйте розетку на расстоянии 50-80 см от пола и водонагревателя.
- Необходимо провести трехжильный кабель из меди от щитка к розетке. При желании можно встроить проводку в стенку, проштробив канал.

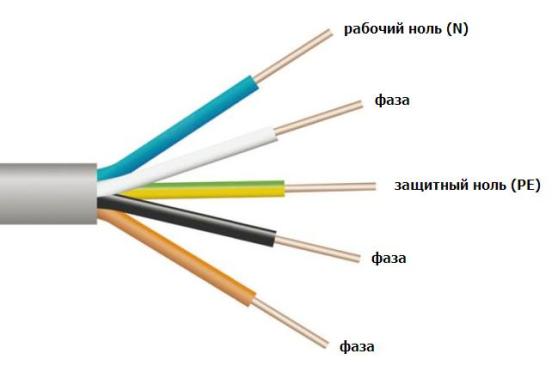

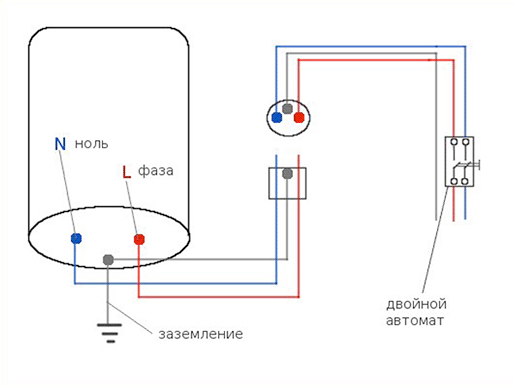

- Отключите электричество и сделайте подключение проводов к розетке. Верно распределить жилы поможет их раскраска. Смотрите картину ниже:

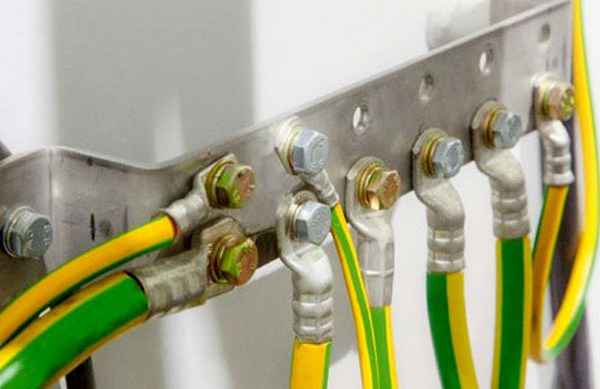

- Подсоедините кабель земли к шине на щитке.
Некоторые пользуются техникой без заземления. После нагрева воды они отключают устройство от сети и начинают эксплуатацию. Но не все могут об этом держать в голове. К тому же так сбиваются опции температуры, а накопителю приходится поновой нагревать воду, затрачивая электроэнергию.
Спецы советуют при выборе бойлера направить внимание на качество изоляции ТЭНа. В предстоящем это поможет избежать заморочек с нарушениями и пробоями.
Что делать в личном доме

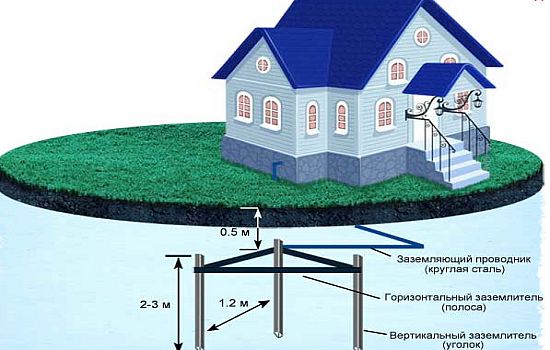

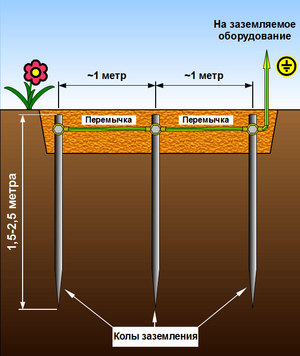

В личном секторе либо на даче организовать заземление необходимо без помощи других. Для вас пригодятся способности применения сварочного аппарата. Также три железных штыря (уголка, трубы) высотой 1,5 метра и поперечником 15 мм.
Изберите участок на расстоянии 1,5 метра от дома. В предстоящем тут никто не должен ходить.
- На избранном месте выкапывается траншея в форме треугольника. Любая его сторона не должна превосходить три метра. Также прокапывается траншея от угла дома.
- В углах разместите по одному штырю.
- К высшей части приварите болты М8 либо М10.
- Вбейте штыри в землю так, дабы осталась только вершина размером 5 см.
- Изберите место на стенке дома. Лучше выбирать точку на расстоянии 2-ух метров от щитка и 10 см от пола.
- Проделайте отверстие перфоратором.
- Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
- Проведите проволоку по стенке к отверстию, а потом к штырю на улице.
- Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после этого закольцуйте.
- Засыпьте траншею грунтом, уплотните поверхность.
- Сейчас замеряйте сопротивление контура. В норме должно быть наименее 4 Ом.
Осталось подключить водонагреватель, залить воду и запустить тестовую работу.
Как вы сообразили, провести заземление можно как в хрущевку, так и в личный сектор. Это принципиальная часть работы электрического устройства. Смотрите вижео, дабы выполнить это было еще проще:
