Как выполнить заземление на даче своими

Посреди разных способностей выполнить жилище неопасным, особенное место занимает заземление в личном доме: схема электросети любого современного дома не будет утверждена, если в ней не будет предвидено подключения к заземляющему контуру.

Схема устройства заземления личного дома Источник tirez.ru

Существует несколько вариантов и схем заземления личного дома, плюс точные требования ПУЭ (правила устройства электроустановок) – все это нужно знать и осознавать, дабы электричество в доме было неопасным.

Для чего необходимо заземление в личном доме: принцип деяния

Заземление в личном доме считается принципиальной частью системы электроснабжения. Его монтируют с такими целями:

• Защита жителей дома от поражения электротоком (при касании устройства с нарушенной изоляцией проводки);
• Корректная работа современных электрических устройств;
• Неопасная эксплуатация газового оборудования;
• Действенная работа молниезащиты.

Принцип деяния системы основан на простых законах физики, которые молвят, что электрический ток всегда движется в сторону меньшего сопротивления.

При повреждении изоляции устройства ток выходит (замыкается) на корпус. Такая ситуация чревата сбоями в функционировании и поломкой, не говоря об угрозы для человека получить чувствительный разряд, случаем дотронувшись рукою до поверхности.

Видео описание

Ёмко и наглядно схема заземления личного дома, для чего она нужна и какой должна быть – показаны в следующем видео:

При наличии заземления ток распределяется с учетом величины сопротивления тела и заземляющего контура дома (в назад пропорциональной зависимости).

Кропотливо обмысленное защитное заземление образует электрическую цепь с сопротивлением, существенно наименьшим, чем сопротивление тела человека. Ток, проходящий через человека, не окажет небезопасного воздействия, а основной заряд уйдёт в грунт.

Прохождение электрического тока через человеческое тело в системе без заземления и с заземлением Источник plotnikov-pub.ru

Основным элементом заземления личного дома служит контур заземления – ПУЭ определяет его как железные проводники и электроды-заземлители (стержни либо трубы), заглубленные в грунт.

Внутренняя проводка по современным эталонам осуществляется трехжильным проводом (фаза + ноль + заземление). Провода защитного заземления соединяют контур с электроустройствами.

Дабы обеспечить безопасность при грозах, применяют созданные для этого устройства — разрядники, рассчитанные на огромные величины токов и напряжений.

Современные системы заземления и советы ПУЭ

В текущее время есть три системы заземления электросети, TN, TT и IT. В большей степени в быту применяется одна из разновидностей первой из них – TN-C, TN-S, TN-C-S.

Видео описание

Про разницу между системами TN и TT – на видео:

Расшифровка аббревиатур

1-ая буковка гласит о методе заземления источника питания, 2-ая охарактеризовывает заземление потребителя.

• T – источник (потребитель) заземлен;
• I – токоведущие части источника изолированы от земли;
• N – потребитель присоединен к точке заземления источника (занулен).
• С – проводники N (нулевой рабочий) и РЕ (нулевой защитный) объединены в один общий проводник PEN;
• S – функции проводников N и РЕ разбиты.

Подвиды системы TN (TN-C, TN-S, TN-C-S) различаются по методу подключения проводников N и PE.

Системы заземления в сетях переменного тока Источник zen.yandex.uz

Система TN-C

В данном случае один проводник (N и PE объединены на всем протяжении электросети) исполняет как рабочие, так и защитные функции.

Таковой метод организации системы везде встречается в древнем жилом фонде, он прост в выполнении и экономичен. Но отсутствие отдельного защитного заземления нередко приводит к недлинному замыканию при аварийной ситуации (скачках напряжения). По современным нормам, отраженным в требованиях ПУЭ, система заземления TN-C запрещена для новых строений. При всем этом нет неотклонимого требования совершенствовать старенькые (если не делается полный ремонт).

Система TN-S

Тут проводники N и PE разбиты, напряжения на корпусах электроприборов не возникает. Система неопасна и отлично защищает человека, домашнее электрическое оборудование и здание. Основной недочет – высочайшая себестоимость обустройства.

Система TN-C-S

Комбинированная система. На выходе от источника питания проводники N и PE объединены в одном проводнике. На входе в здание добавляется защитный проводник PE.

При решении вопроса, какое заземление лучше для личного дома, следует обратиться к своду ПУЭ. Он советует подсистему TN-C-S как основную для большинства потребителей; она ординарна в организации и надежнее других защищает от пожара вследствие недлинного замыкания.

Отличия системы TN-C-S Источник keaz.ru

Элементы контура, варианты заземления и нужные материалы

Системы защитного заземления (заземляющие устройства) принято разделять на следующие элементы:

• заземлитель (контур заземления); встречается естественный и искусственный вариант;
• заземляющие проводники.

Согласно ПУЭ желаемым будет внедрение естественного заземлителя (железный забор либо трубопровод), если его сопротивление соответствует установленным нормам. В неприятном случае разрешено применять искусственный заземлитель. Для его сооружения нужны:

• Металл для заземлителя (труба, гладкая арматура, металлической уголок, пруток, лента).
• Провод из стали, меди либо алюминия достаточного сечения.
• Крепежный материал (железные уголки, хомуты, муфты).
• Крепления и изоляция из пластика.

Из чего состоит модульно-штыревое заземление Источник ecoask.ru

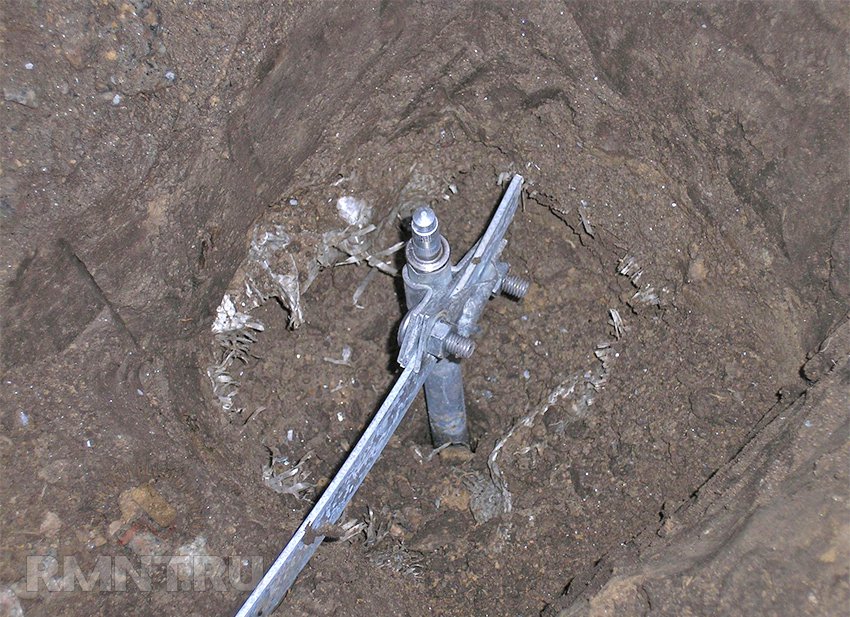

Модульно-штыревое заземление

Контур заземления пригородного дома можно организовать на базе модульно-штыревого метода. Система очень устойчива к коррозии, при монтаже не применяется сварка. Штыревое заземление собирается из железных стержней длиной до 1,5 м с резьбовым соединением. Омеднённые (либо с верхним слоем из нержавеющей стали) штыри забиваются в грунт вибромолотом (перфоратором) со специальной насадкой. Электроды (штыри) устанавливаются на огромную глубину, потому характеристики контура не зависят от сезонных изменений. Набор обычно приобретается в готовом виде у организации, которая занимается установкой. Высочайшая цена такового контура оправдана его долговечностью: срок эксплуатации омеднённых стержней добивается 30 лет, из нержавеющей стали – 50 лет.

Набор модульного заземления Источник tirez.ru

Контур из темного металла

Такая конструкция имеет ограниченный срок службы (5-10 лет, из-за коррозии); со временем сопротивление контура существенно усугубляется. Допускается внедрение темного металлопроката с противокоррозионным покрытием, но нужно уделять свое внимание, дабы такое покрытие не было диэлектриком.

Требования к сопротивлению заземляющего устройства.

Заземление для личного дома имеет смысл, если сопротивление контура мало. В таком случае (когда сопротивление человека намного превосходит сопротивление контура) через тело пройдет неощутимый заряд, а оставшийся потенциал уйдет в землю.

Сопротивление определяется типом, количеством и глубиной заложения заземляющих частей, также качествами грунта. Хорошими считается суглинистые и глинистые земли с влажностью 20-40%.

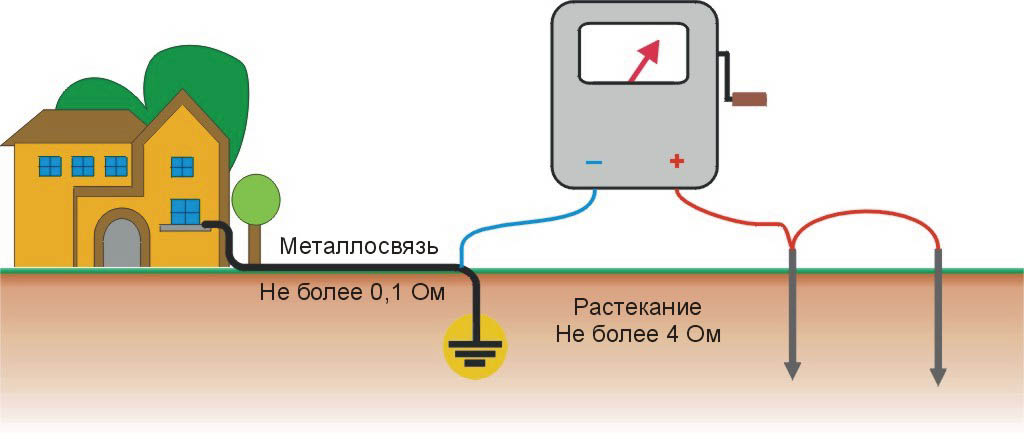

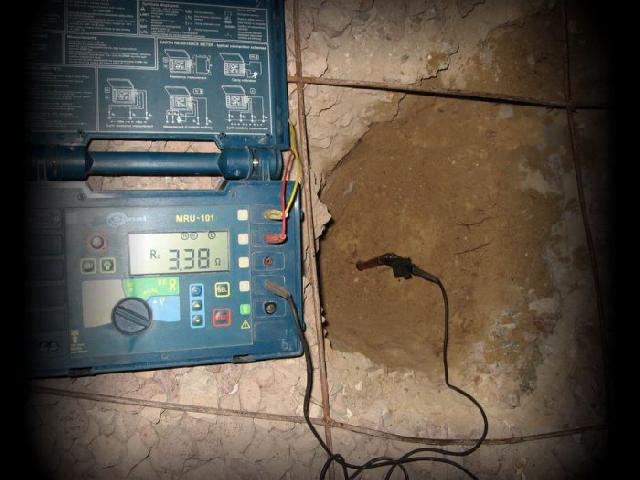

Дабы убедиться, что заземляющее устройство делает свои функции, проводится измерение сопротивления.

Видео описание

Как проводятся измерения — на видео:

Что делать при подмене старенькой проводки с заземлением TN-C

В большинстве домов старенького жилого фонда устанавливалась двухпроводная система электроснабжения. Даже если устанавливалось заземление, то оно производилось по схеме TN-C, которая употребляет единственный «нулевой» проводник для выполнения 2-ух задач – рабочей (для функционирования электроприборов и устройств) и защитной (для сохранения оборудования электрических сетей).

На самом деле, такая система накрепко бережет электрическую цепь в целом, но оставляет фактически без защиты запитываемые бытовые электроприборы и их хозяев. Не считая того, в сырую погоду такое подключение может приводить к проскакиванию напряжений даже при защитном выключении – по схожим причинам известны случаи смертельных исходов.

Схема разделения проводника PEN Источник tirez.ru

При строительстве новых домов эта система не допускается; там, где она сохранилась, рекомендуется по способности перебегать систему TN-C-S (на входе в здание провод PEN повторно заземляется с последующим разделением на PE и N). При аварийной ситуации проводник N отсоединяется от сети, уберегая бытовые электроприборы и их владельцев от заморочек.

Переход на систему TN-C-S в домах с изношенной проводкой оправдан соображениями безопасности.

Для чего при наличии заземления необходимо УЗО

УЗО (устройство защитного отключения) представляет собой быстродействующий выключатель, работающий в паре с контуром заземления и реагирующий на утечку тока разрывом цепи.

Принцип деяния УЗО Источник tirez.ru

Схема без заземления и УЗО

Когда изоляция проводника нарушается, фаза возникает на железном корпусе электрического устройства. Если току некуда уйти далее, то при контакте человека с корпусом электроприбора, разряд пойдет через тело. Последствия будут зависеть от огромного количества причин и результаты могут быть различные – от страха до перебоев в работе сердца.

Без наличия заземления фаза на поверхности устройства с покоробленной проводкой будет оставаться, пока не выключится вводной автомат.

УЗО в схеме без защитного проводника (TN-C)

В таковой системе при нарушении изоляции проводника УЗО сходу не сработает, так как не возникнет ток утечки. Но как человек прикоснется к покоробленному устройству, то часть тока уйдет в тело и УЗО сработает.

Даже без наличия заземления ток будет течь через человеческое тело исключительно в течение времени, нужного для срабатывания УЗО – как правило это десятые толики секунды. Как результат – вероятны болезненные чувства, но фатального финала вероятнее всего получится избежать.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

Если электроприёмник контактирует с контуром заземления и подключен через УЗО, то в случае замыкания фазного проводника на железный корпус электроприбора, сразу возникает утечка тока (который уходит в землю). УЗО срабатывает и разрывает цепь.

Газовый котел и УЗО

Прежде всего нужно осознавать, что заземление газового котла в личном доме должно производиться в неотклонимом порядке — исключений не существует.

Заземление газового котла и установка УЗО производятся сразу. Это нужное условие при подключении газа к жилому дому, так как на корпусе газового котла во время работы появляется поверхностное напряжение.

Заземление газового котла в личном доме дозволит избежать поломки дорогостоящего электронного оборудования и предупредить возгорание, причиненное статическим напряжением. Эта мера, беря во внимание высшую взрывоопасность газа, служит дополнительной защитой от пожара.

Все детали газового котла заземлены в неотклонимом порядке Источник pinterest.com

Какие проводятся работы при монтаже заземления

Весь процесс сотворения заземляющего контура делится на следующие этапы:

• После определения неопасной глубины конструкции (там, где грунт всегда мокроватый) выкапывается траншея.
• Железные стержни (заземляющие электроды) заглубляются в грунт.
• Собирается контур заземления: стержни, находящиеся в ряд либо в форме фигуры (обычно треугольник), соединяют лентой либо трубами, свариваются последовательно.
• Контур дополнительно приваривается к токоотводу металлической лентой.
• Готовый заземлитель подключается к электрощиту, траншея засыпается.

При монтаже, грамотные спецы учитывают некоторые принципиальные аспекты:

• Контур должен размещаться ниже полосы вымерзания грунта. В неприятном случае, когда вода в земле перевоплотится в лед, то грунт не станет проводить ток и заземление не будет работать.
• Заземляющие электроды нельзя окрашивать, так как слой краски это диэлектрик и контакта контура с землей не будет.

Заземление в личном доме, схема контура Источник asutpp.ru

Заключение

Все, что стало обычным в ежедневной жизни – холодильник, СВЧ-печь, гидромассажная кабина – не должно нести опасность. Хорошо спроектированное заземление в пригородном доме, когда контур системы и корпуса устройств являются одним целым, должно обеспечивать неопасное электроснабжение, без риска для людей и их окружения.

Заземление на даче: заземление схема, как выполнить заземление

Заземление на даче: заземление схема, как выполнить заземление. Дача сейчас — это уже не летняя постройка с удобствами во дворе, а практически настоящее пригородное жилище. При этом снаряженное сильной современной техникой — холодильником, стиральной машиной, микроволновой печью. Все эти механизмы упрощают домашнюю работу, но они же и являются объектами завышенной угрозы. Во избежание пожаров и катастрофических случаев рекомендуется оборудовать заземление на даче своими руками. Схема контура не так сложна, и для монтажа необязательно приглашать профессионалов.

Установка заземляющего контура на даче своими руками

Часто встречающаяся система заземления — это конструкция из 3-х железных штырей (электродов). Стержни заглубляют в землю и сваривают между собой горизонтальной металлической полосой. Готовый контур заземления соединяют с силовым щитком с помощью железного прутка, проведенного под землей.

Нужный совет! Заземляющий контур не рекомендуется монтировать в скальных и каменных грунтах — очень велико удельное сопротивление породы.

Элементы системы заземления на дачном участке

Принцип деяния системы заземления

Жилые дома обычно запитаны от однофазовой электросети с переменным током 220 вольт. Работу бытовых устройств и установок обеспечивает электрическая цепь, в какой имеется два проводника — фаза и нулевой провод.

Конструкция каждого электроприбора предугадывает наличие изоляции и предохранителей, которые защищают человека от поражения током. Представьте для себя ситуацию, когда ненадежные контакты заискрили. Напряжение в данном случае попадет на корпус, к примеру, стиральной машинки. Хозяйка, коснувшись влажной рукою собственной верной помощницы, получит сильный удар током.

Принцип деяния системы заземления

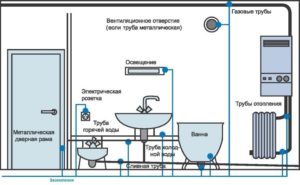

В особенности небезопасно, когда вблизи с неисправным агрегатом находятся железные конструкции, имеющие т.н. естественное заземление. К ним относятся:

• трубы и радиаторы отопления,
• водопровод,
• газовые трубы,
• открытая арматура железобетонных плит.

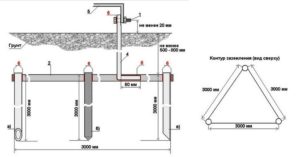

Схема контура заземления: 1 — крепление (болт М6, М8); 2 — горизонтальный заземлитель (сталь 40х4); 3 — вертикальный заземлитель (а — труба 50х3, б — сталь круглая, в — уголок 50х50х5); 4 — заземляющий проводник; 5 — медный либо дюралевый провод заземления; 6 -сварной шов

Взявшись сразу за батарею и за корпус машинки, человек замыкает электрическую цепь на себя. Ток уйдет в сторону нулевого потенциала (в землю), пройдя в том числе через тело. Природа электричества такая, что поток электронов, подобно сгустку воды, движется по каналам с самым малым сопротивлением.

Дабы обезопасить домочадцев от таких случайностей, монтируют контур заземления на даче своими руками. Схема ли устройства выйдет из строя, либо изоляцию пробьет разрядом, неудачи не произойдет. Заблаговременно сделанная заземляющая линия отведет опасное напряжение в точку с наименьшим сопротивлением, а конкретно — в грунт.

Устройство заземления своими руками

Недопустимые схемы заземления

Некоторые домашние умельцы пребывают в убеждении, что для отвода тока можно применять водопроводные трубы и стояки отопления. Такое заземление на даче своими руками схемой безопасности не назовешь. Трубы бывают сильно окисленными, или имеют нехороший контакт с землей. Не считая того, в систему трубопровода нередко включены пластмассовые соединения, которые разомкнут электрическую цепь.

Многие современные электроприборы снабжены кабелем с трехжильной вилкой. К ним инсталлируются такие же розетки. Нулевой провод в кабеле обозначается синим цветом, заземляющий — желто-зеленым, фаза — хоть каким, не считая нареченных.

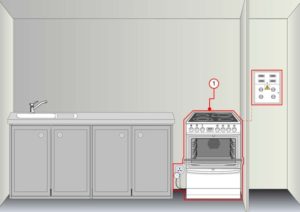

Организация заземления на дачной кухне: 1 — электрическая плита, 2 — провод заземления

Желая сберечь на устройстве заземления на даче своими руками, схему применяют такую: в розетке делают перемычку между заземляющим и нулевым контактом. Но схожий проект очень непредсказуем. Если в каком-либо участке цепи случится перефазовка либо нехороший контакт рабочего нуля, на корпусе устройств возникнет опасное напряжение.

Некоторые домовладельцы, установив в сеть особое защитное устройство (УЗО), считают делему решенной. Но работа УЗО будет корректной только при наличии заземления. Тогда при утечке тока электрическая цепь сходу замкнется, и механизм сработает, отключив питание небезопасного участка.

Схематическое изображение устройства заземления в личном доме

Заземление на даче своими руками. Схема контуров

Сопротивление системы отвода тока должно быть меньше сопротивления человеческого тела. Для расчетов принята средняя величина — наименее 4 Ом. В нормативах встречаются значения допустимого сопротивления в 0,5 Ом, 30 Ом, 60 Ом. Но тут, где идет речь практически о жизни и погибели, уж лучше меньше, чем больше.

Сопротивление грунта

• песок — 1000 Ом*м;
• чернозем — 200 Ом*м;
• супесь — 150 Ом*м;
• суглинок лессовидный — 100 Ом*м;
• глина полутвердая — 50 Ом*м;
• суглинок пластичный — 30 Ом*м;
• торф либо глина пластичная — 20 Ом*м.

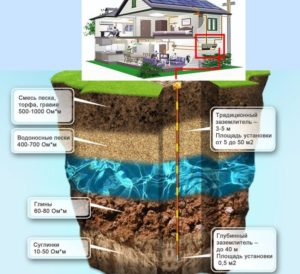

Характеристики удельного сопротивления разных слоев грунта

Мы лицезреем, что слои с меньшими значениями сопротивления находятся на значимой глубине. Неувязка удачного заземления решается несколькими методами:

• более глубочайшее погружение электродов в почву;
• добавление дополнительных вертикальных частей;
• наращивание площади контакта стержней с грунтом (внедрение более широких штырей с огромным сечением);
• повышение расстояния между электродами.

Установка розетки с заземляющими контактами

Главные схемы заземления в пригородных домах

1. Заглубленный железный контур вокруг строения. В главном это арматура, забитая в землю. Пруты соединены между собой приваренной железной шиной.
2. Самая пользующаяся популярностью система заземления на даче своими руками — схема 3-х либо нескольких погруженных в грунт длинноватых электродов, связанных металлической полосой.
3. Заземление с одним стержнем, утопленным на значительную глубину (от 6 метров).
4. Фундаментный заземлитель. Это замкнутый контур, выполненный из сваренной железной сетки. Его прокладывают под нижним водоизоляционным слоем фундамента, или по нижнему ряду арматуры. Такое заземление может быть смонтировано только при заливке фундамента.

Нужный совет! Железные элементы, выступающие в роли электродов, нельзя окрашивать. Это усугубляет их проводимость.

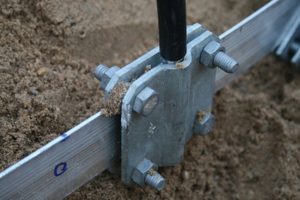

Для обвязки заземляющего контура применяется железная полоса шириной 40-50 мм

Установка системы заземления своими руками

Для детализированного рассмотрения возьмем систему заземления на даче своими руками, схема № 2 — треугольник со штырями в верхушках.

Материал для электродов:

• металлической уголок шириной минимум 4×4;
• арматурный пруток сечением 10-12 мм;
• железная труба с сечением стены 3,0-5,0 мм;
• железная полоса шириной 50 мм.

Нужный совет! Арматура должна быть гладкой. Рифленая поверхность не обеспечивает крепкого контакта электрода с землей. При забивании создаются пустоты, снижающие качество заземления.

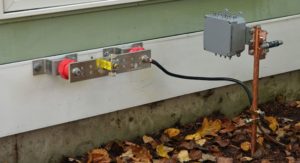

Контур заземления на дачном участке, изготовленный своими руками

Длина штырей должна быть приблизительно 3 м. В качестве обвязки можно применять железную полосу сечением 4×40 мм, либо арматуру поперечником 14 мм. При соединении контура непременно применяется сварка.

Порядок работ

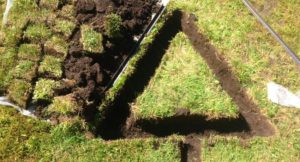

Поначалу избираем и расчищаем место на участке, где будет установлен контур. Нормально, если расстояние от электродов до силового шкафа составит около 10 м. Дальше работы проходят таким макаром:

• копаем котлован как под ленточный фундамент, исключительно в виде равнобедренного треугольника. Глубина траншеи 1 м, ширина — полуметра. Расстояние от стержня до стержня должно быть приблизительно 1,2 м. От 1-го угла треугольника копаем канаву к силовому щитку;

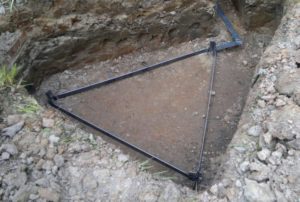

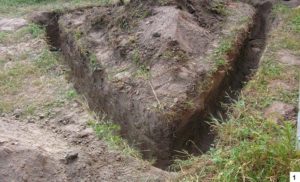

Шаг 1: подготовка котлована в виде треугольника

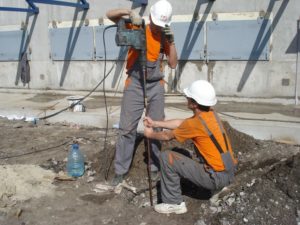

• в верхушки треугольника забиваем электроды. При высочайшей плотности земли придется бурить шурфы;

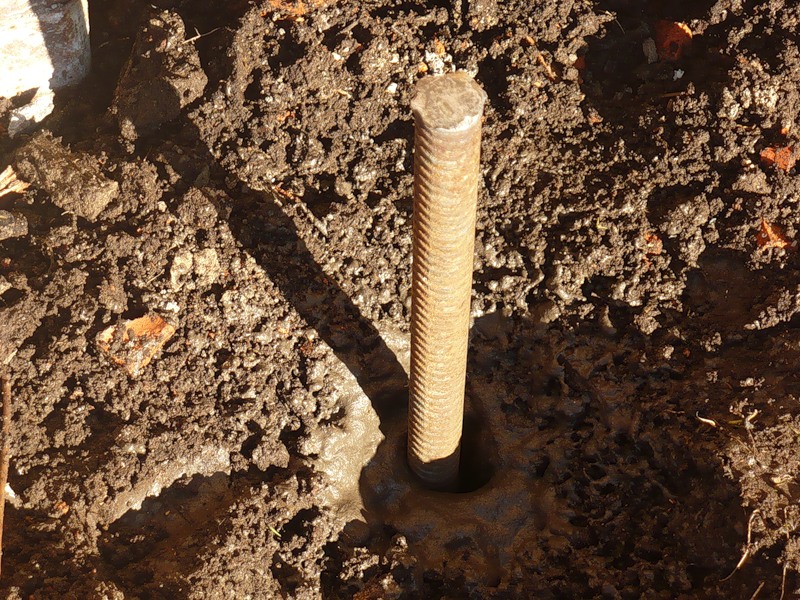

Нужный совет! Если штырь не удается опустить в землю на всю длину, можно взять более короткие пруты (2-2, 5 м). Тогда их число должно быть увеличено.

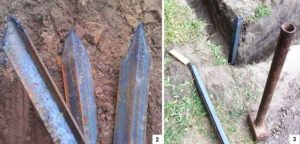

Шаги 2 и 3: подготовка железных уголков и вкапывание их по углам вырытого треугольника

• вбитые стержни должны быть видны над поверхностью грунта, дабы можно было соединить их шиной. Шурфы рекомендуется засыпать землей, смешанной с солью. Это намного понизит сопротивление электродов. Правда, коррозия металла пойдет резвее;

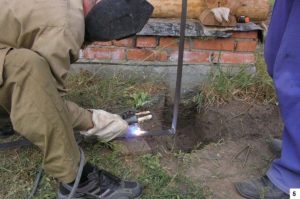

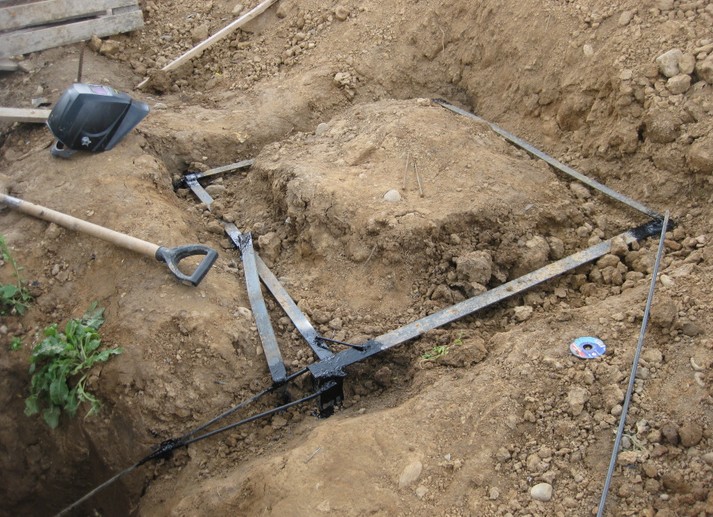

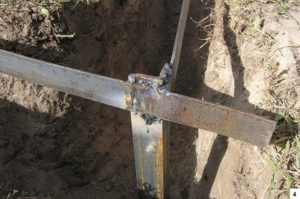

Шаг 4: обвязка вкопанных уголков методом сваривания

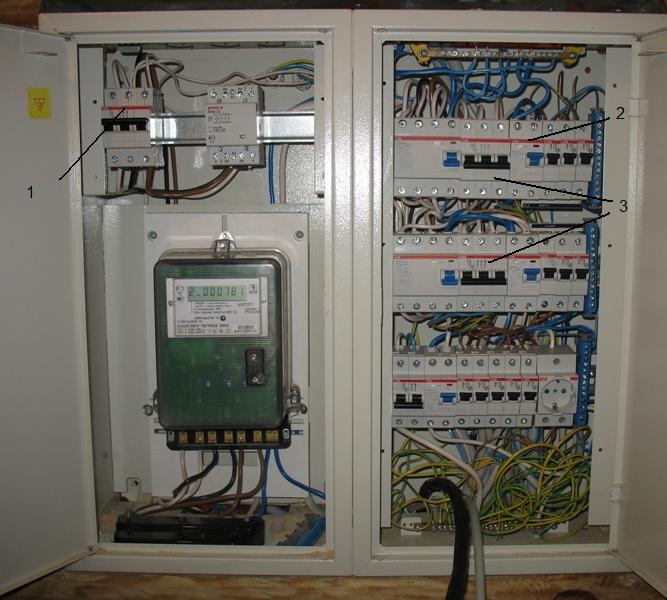

• привариваем обвязку к стержням, образуя треугольник. От 1-го электрода ведем полосу по траншее к распределительному шкафу. Проводник крепится к щитку средством приваренного болта;

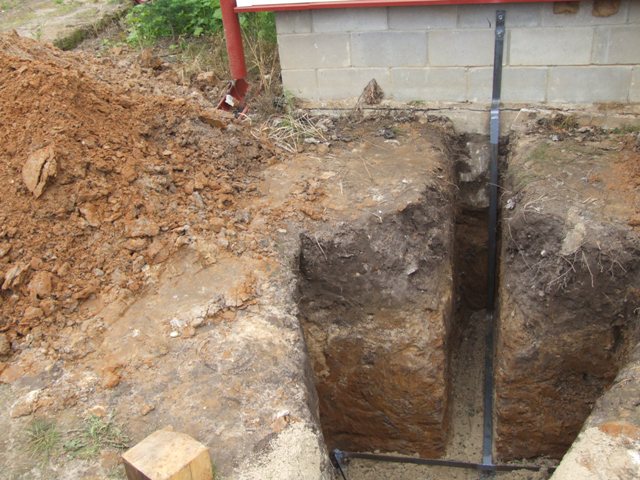

Шаг 5: установка соединительной полосы от электрода к распределительному щитку

Каким может быть заземление на даче и его выполнить его без помощи других

При строительстве пригородного дома либо дачи работа всегда будет включать установка и установку электротехнического оснащения. Не считая неотклонимого прокладывания электрической сети, подключения специального защитного и распределительного оборудования, очень принципиальным для дома является заземление. Заземление на даче можно выполнить своими руками, и для этого нужно следовать правилам по его установке, придерживаясь советов профессионалов.

Механизм работы

Многие при строительстве собственного пригородного дома недооценивают значимость таких защитных мер, как установку заземляющего оборудования. Для того дабы выполнить оценку необходимости таковой защитной системы, следует осознать принцип ее работы. Прежде всего необходимо осознать, что протекание переменного тока по электрической системе является размеренным процессом. Его движение можно сопоставить с течением воды в водоеме. Ток имеет такое же свойство – течь к месту с минимальным уровнем сопротивления. Даже невзирая на то, что прокладывание полностью новых электрических кабелей исключает их поврежденное состояние, всегда будет находиться уязвимое место. В этом месте сопротивление будет самым слабеньким. Так при подключении к электрической сети стандартных бытовых устройств либо техники (телевизионная антенна, водонагреватель, холодильник), может образоваться цепь с уязвимым местом. В электроприёмнике также может быть место со слабенькой изоляцией, которое появилось из-за механического повреждения либо брака на производстве.

С таким присоединенным оборудованием к розетке ток будет находить самое слабенькое место в системе, где сопротивление стремится к нулю. В этом случае, если в доме не оборудован защитный контур заземления, будет появляться маленькое искрение и устройство может стукнуть током при прикосновении к нему. С установленными автоматами, которые обесточивают электрическую сеть помещения, замыкания реально избежать. Также данный процесс может быть довольно неспешным, при котором контакты в месте с низким сопротивлением будут равномерно тлеть, а автомат на это не среагирует, так как в системе будет относительно размеренное напряжение. Через определенный промежуток времени со размеренной подачей электричества в сеть в этом месте можно будет найти искрение, как будто проводка стреляется молнией.

Для человека это может представлять суровую опасность, в особенности если у него будут влажные ноги либо в помещении будет высочайшая влажность воздуха (ванная комната, кухня). Заземление позволяет перенаправить блуждающий ток от присоединенных электрических устройств либо покоробленной гарнитуры в землю по проводникам. Земля является место с минимальным сопротивлением и просто поглощает лишний заряд. Также уровень сопротивления может отличаться от типа грунта. Ужаснее всего заземление работает при контакте с сухой зернистой почвой, к примеру, песок.

Как работает

Заземление делает свои функции, если соответственное оборудование будет верно установлено. Для работы данного защитного механизма обычно нужна прокладывание в доме трехжильного кабеля с заземляющим проводом, который будет подключен к заземляющему комплекту. Он подводится к специальной клемме в розетке. Потом другая сторона контактов подключается к защитному распределительному щитку, также к заземляющей конструкции, которая помещается в грунт. Особый набор можно приобрести в магазине либо выполнить аналог без помощи других.

Спецы безотступно советуют делать заземление, если в доме есть массивные приборы, повсевременно присоединенные к сети – водонагреватель, холодильник. Обычно водонагреватель находится во включенном режиме, работая всегда. Если его провода будут повреждены либо с заводским браком, что отобразится на сопротивлении, тогда соприкоснувшись с водонагревателем, человек может получить удар током. Посреди всех бытовых устройств, которые подключены к сети, прежде всего заземление нужно для водонагревателя, так как он очень мощнейший и размещен в помещениях с высочайшей влажностью.

Защитный заземляющий контур может работать совместно с громоотводом. Дабы увести заряд с высочайшим напряжением после удара молнии также применяется заземляющий контур. При использовании таковой установки должны соблюдаться несколько другие эталоны, но их совместное внедрение имеет высшую эффективность, обеспечивая дому неплохую защиту от скачков напряжения и блуждающего тока в сети.

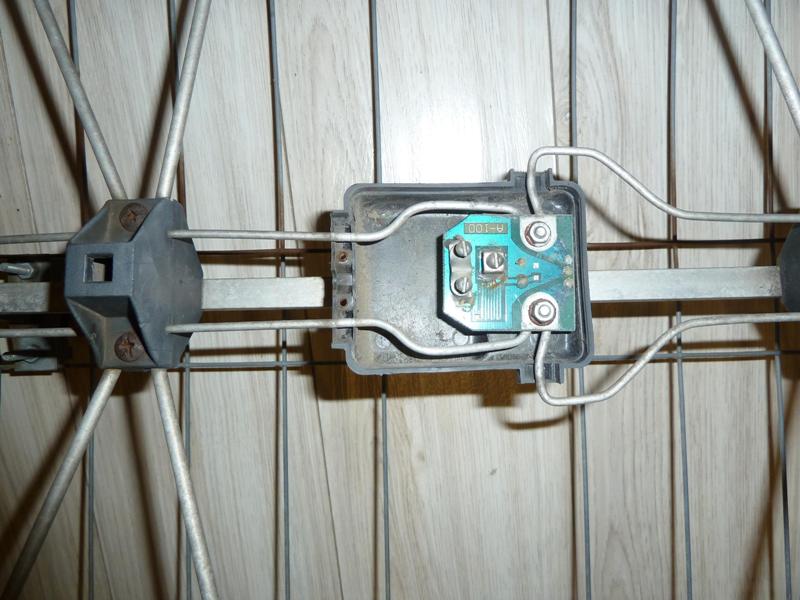

Если громоотвод не устанавливается, тогда необходимо заземлить антенну, которая находится на крыше дома. Вкупе с телевизионной антенной могут быть установлены и другие приемники. Так как антенна в большинстве случаев является наивысшей точкой на здании, то с большой вероятностью молния стукнет конкретно в нее. По этой причине телевизионную антенну следует подключить к заземляющему контуру, дабы предупредить нехорошие последствия удара молнии в незащищенный объект. По статистике антенна является преобладающей точкой для попадания такового заряда.

Заземление всегда делается по определенной схеме. Используя принципы готовых схем заземляющих систем, можно выполнить своими руками достойный аналог, который будет подходить для вашего дома.

Видео “Куда подключать заземление: из 380 в 220”

Типы систем заземления

До того как начать делать заземление на даче либо в другом здании, необходимо знать, что существует несколько типов системы заземления. Эталоны, по которым на сегодня классифицируются защитные системы, были разработаны спец Интернациональной электротехнической компанией (МЭК). Сейчас применяются следующие разновидности систем заземления:

• TN: TN-C TN-S, TN-C-S (3 подсистемы);
• TT;
• IT.

Принято, что система заземления имеет две большие буковкы. 1-ый знак в маркировке значит нрав заземления источника питания, а 2-ой – нрав его деяния на открытые части электроустановок в сети.

TN система – она значит, что нейтраль избранного источника питания имеет полное заземление, а все открытые участки электрической проводки подведены к глухозаземленной нейтрали источника с помощью особенных нулевых защитных проводников. У данной системы есть подвиды.

Подсистема TN-C.

TN—C — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе. Таковой метод считается довольно обычным, дабы его можно было выполнить своими руками, экономный и нередко применяемый. Недочет – отсутствует отдельный проводник защитного заземления. Так в доме не будет заземления в розетках. Дополнительно рекомендуется использовать зануление в сети.

Подсистема TN-S.

TN—S — нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе. Довольно неопасная и современная. Имеет неплохой уровень защиты человек, электротехники и самого дома. Недочет – не распространена. Нуждается в дополнительной прокладке от трансформатора пятижильного кабеля в трехфазной сети либо трехжильного в однофазовой, что делает проект более дорогим.

Подсистема TN-C-S. TN-C-S — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике в определенной ее части, начиная от источника питания до ввода в помещение. Обширно применяется, довольно универсальна и на техническом уровне ординарна. Недочет – просит обновления стояков в подъездах высотных домов. При обрыве проводника электрические приборы будут находиться под высочайшим потенциалом.

ТТ система – нейтраль источника глухозаземлена, тогда как открытые контакты электроустановки подключены к заземлению, который независим от зеземлителя нейтрали источника питания. Сейчас она является распространенной и нужной в помещениях различного предназначения. По системе ТТ заземление устанавливается в этом случае, если нет способности обеспечить условия TN.

Компьютерная система – нейтраль источника питания изолирована от земли либо же заземлена через бытовые приборы, которые имеют высочайшее сопротивление. По данной схеме делают заземление в лабораториях и разных мед учреждениях, где нужно подключение чувствительных аппаратов и устройств.

Делаем заземление в пригородном доме

Хозяев пригородного участка нередко интересует вопрос, как выполнить заземление на даче, работая своими руками? Для этого нужно обзавестись необходимыми познаниями в области электротехники. Так как эта работа просит огромного внимания к деталям установки, следует опираться на готовые либо рекомендуемые схемы монтажа защитных контуров заземления.

Также нужно ознакомиться с Правилами устройства электроустановок (ПУЭ). Если было принято решение делать установка заземляющего контура своими руками, то данный свод нормативных актов имеет много положений и требований для правильной установки системы. Следуя схеме и правилам, работу можно выполнить с подабающим результатом за 1-2 денька. Перед тем как выполнить заземление на даче, необходимо иметь условную схему заземления, которую можно начертить своими руками. Потом необходимо приготовить набор инструментов для работы:

• пассатижи и круглогубцы;
• набор отверток либо ручка со сменными насадками;
• пробник;
• изоляционный материал;
• набор гаечных ключей;
• крепежи и другой расходный материал;
• томная кувалда;
• сварочный аппарат;
• заземляющая конструкция либо заводской набор.

Очень принципиально, дабы в доме был проложен кабель с заземляющим проводом. Эти контакты должны подсоединяться к клеммам каждой розетке, также подключаться к наружному оборудованию (антенна).

Подключение антенны также можно выполнить своими руками, придерживаясь аннотации. Если на дачном участке будет устанавливаться готовый заводской набор, то нужно устанавливать его строго по аннотации, дабы избежать неожиданных ситуаций. Обычно такие комплекты имею сертификат, и прошли тестирование. Это гарантирует их эффективность, также соблюдение всех нужных норм. Посреди довольно распространенных устройств является набор EZ 15, EZ 38 либо набор EZ 48. Маркировка определяет тип земли, куда необходимо подключить оборудование.

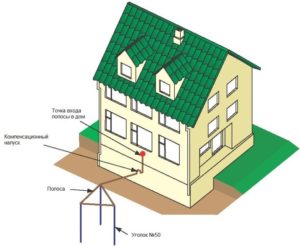

Так могут употребляться комплекты с различным количеством электродов. При одном электроде в комплекте, его следует закапывать довольно глубоко (до 15м). Можно выполнить заземляющую конструкцию своими руками. Разглядим один из распространенных способов – «треугольник». Для начала нужно в предполагаемом месте установки начертить равносторонний треугольник (от 1,2 м сторона), а потом выкопать по углубление.

В местах вершин фигуры забиваются 3 железных электрода длиною от 1,5 м. Потом их нужно скрепить между собой шиной в высшей части конструкции. Для этого необходимо применять сварку. Дальше следует зажать закрепить заземляющий кабель, который подходит к распределительному щитку. Траншея зарывается после полного закрепления конструкции. После чего необходимо провести замеры сопротивления. Это можно выполнить своими руками, используя особые устройства, либо пригласить спеца.

Видео “Как выполнить заземление”

Из ролика вы сможете почерпнуть много полезной инфы касательно того, как провести заземление на собственном дачном участке без каких-то сложностей.

Видео: Заземление загородного дома своими руками за 1000 рублей
