Оборудование особенной проводки, соединяющей электрооборудование и заземляющие устройства, нужно в хоть какой современной квартире. Заземление – это основной гарант электрической безопасности. Благодаря ему человек получает гарантию, что не будет поражен током, если ненамеренно прикоснется к корпусу электрооборудования, когда случаем нарушится изоляция либо повредиться фазный проводник. Все аннотации, которые входят в набор к приобретаемым бытовым устройствам, указывают на непременное их заземление, без которого их внедрение воспрещается. При отсутствии заземления производителями снимается с себя ответственность в случаях поломки техники. Не отвечают производители и за последствия, вызванные неверным подключением оборудования. Потому тем, кто желает сберечь средства на вызове спеца, подключив без помощи других электрооборудование, должны знать о правильном проведении заземления в собственной квартире.

Содержание статьи:

Установка заземления в квартире новостройки

Разные дома требуют применять различные системы заземления. Перед тем, как проводить заземление, уточните, какая система применяется в доме. В 2003 году вошли в силу правила о том, что все строения должны оборудоваться стояками с пятью проводами, один провод из которых должен стать заземляющим проводником.

Если ваш дом верно заземлен, то вашей задачей остается только воплощение разводки заземляющего провода по квартире (3-я жила кабеля). После чего нужно установление особых розеток с заземлением, а в ванной комнате устраиваться ДСУП.

Установка заземления в квартире новостройки.

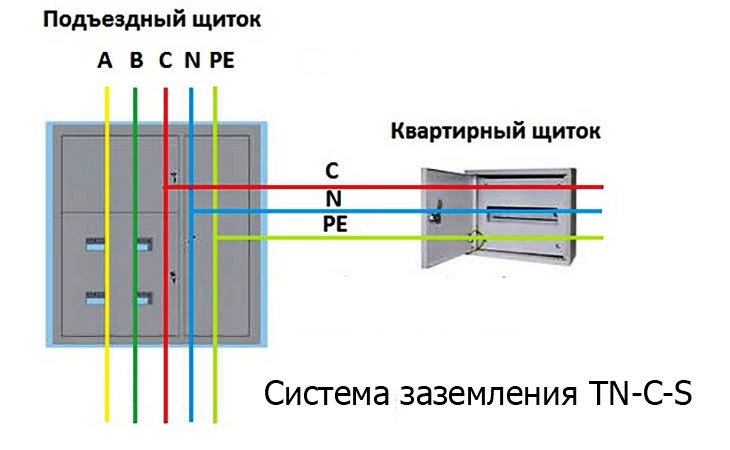

Новые, постсоветские дома оборудованы современной системой TN-С-S, снабженной нулевым рабочим и нулевым защитным проводниками, которые соединяются в основном щитке дома и дальше разъединяются. При таковой системе к стоякам подъездов подведены три фазы L, разбитый рабочий нулевой проводник N и защитный проводник РЕ.

При таком обустройстве заземления подключить его еще проще, так как этажный щиток уже предугадывает отдельные шины, которые созданы для подключения нуля, фазы и заземления. А шина заземления металлически связана с корпусом электрического щита.

Определение подключения вашего дома по современной системе – дело несложное. Посмотрите лишь на вводный кабель, ведущий к стояку. Он должен состоять из 5 проводов:

1. 3-х фаз: L1, L2, L3
2. Защитного нуля РЕ
3. Рабочего нуля N

Порядок подключения заземления

1. Осуществляется подсоединение фазного провода, ведущего от квартиры, к шине, к которой был присоединен старенькый провод.
2. Подсоединение рабочего нулевого провода N к шине, имеющий нейтральные провода.

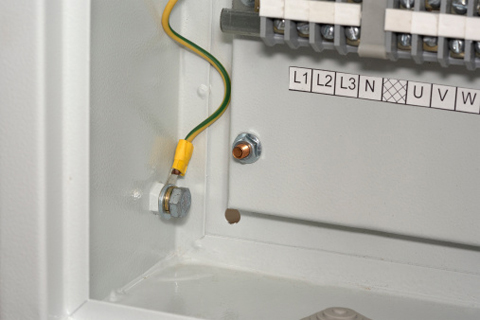

3. Присоединение заземляющего РЕ провода (нулевого защитного) к корпусу щитка.

Особенности подключения заземления.

Присоединение всех заземляющих проводов, находящихся в щитке, на 1 зажим (болт) воспрещается. Для этой цели применяйте разные болты. Наилучшим вариантом является внедрение шины: она прикручивается к щитку, а потом подсоединяется провод РЕ.

Непременно учтите следующее:

1. Если ввод трехфазный, все проводники должны быть с одинаковыми сечениями (если они медные, сечение должно быть менее 16 кв. мм).
2. Под одну клемму автомата зажимается менее 2-х проводников, имеющих однообразное сечение.
3. Для получения равномерной нагрузки идеальнее всего внедрение 3-х фазного подсоединения к варочной поверхности.

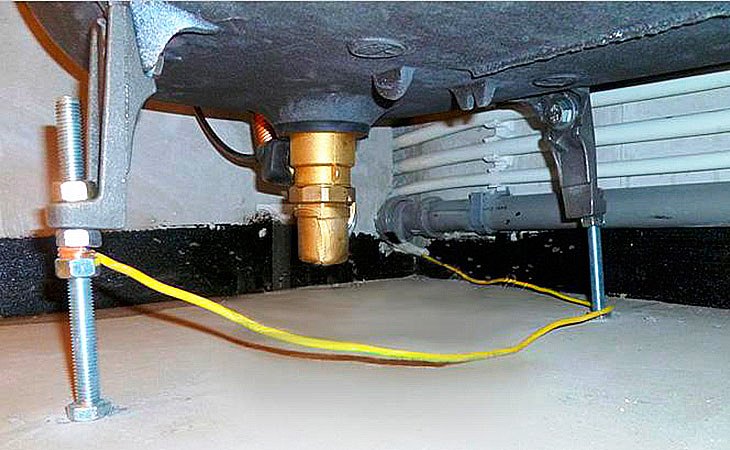

Любая железная часть в ванной комнате, начиная с труб, ванны, экрана теплых полов и другие, также заземляющий проводник розетки, если он есть в комнате, присоединяется к шине ДСУП (КУП), находящейся тут же. Питание розетки делается с внедрением трехпроводной схемы.

Как подключить заземление своими руками.

Сечение всех проводников РЕ при наличие механической защиты должно быть 2,5 кв. мм, а без механической защиты – 4 кв. мм. Сечение проводника, идущего от ДСУП шины к шине этажного щитка РЕ, должно быть 6 кв. мм.

Лучше выполнить подключение так, дабы цепь освещения и силовые (розеточные) цепи были разъединены. Но, может быть подключение смешанного питания. Полосы же, идущие на силовые установки (плиту, духовой шкаф, автоматическую стиральную машинку) подключаются раздельно.

Некоторые многоквартирные дома нового типа, строительство которых выполнялось с 1997 года, оборудованы системой TN-S, которая предугадывает разъединение нулевых проводников – рабочего и защитного. Этот вид заземления считается более надежным. Когда дом подключается, то раздельно осуществляется прокладка заземляющего провода, совместно с которым прокладывается фазный и нулевой провода от подстанции к электрическим щитам строения. Это делает все нужные условия для подключения заземления в квартирах, которое проводят аналогично вышеперечисленному.

Проведение заземления в древнем жилом фонде

Старенькые дома заземлены по системе TN-C, которая предугадывает совмещение нулевых проводников (защитного и рабочего) в один нулевой проводник PEN. При всем этом проводник PEN соединяется с корпусом электрооборудования (электроприбора, корпуса щитка либо сборки).

Такая защита – это зануление, контур которого устанавливается на подстанции, питающей энергией дом. Три фазы L при всем этом подключаются к подъездным стоякам, туда же подходит и совмещенный проводник PEN. Зануляются этажные щитки, потому не предусматривается проведение заземления.

При однофазном электрическом питании квартиры проводку нужно выполнить, используя 2-х жильные кабели (фазу и PEN). Также может быть внедрение 4-х жильных кабелей (А, В,С, PEN), если питание квартиры 3-х фазное. Розетки не имеют контактов защитного заземления.

Такая система заземления является самой старенькой и обширно распространенной. Ее достаточно длительное время применяли во времена Русского Союза, ну и сейчас многие дома ее применяют. Это не очень отлично, так как, использование ее чревато тем, что можно получить поражение электрическим током.

Самостоятельный установка заземления в квартире.

Наличие автоматических выключателей (защитных коммутационных аппаратов), которые устанавливают вместе с системой TN-C, защищает электрическую цепь только от маленьких замыканий. При всем этом не существует защиты от поражений электрическим током.

Ни при каких обстоятельствах нельзя соглашаться с рекомендацией специалиста-электрика, если он предложит для вас проведение электрического монтажа, применяя систему заземления TN-C.

Эта система не предугадывает защиту от поражений электрическим током. При прикосновении к каждому электроприбору при оборудовании таковой системы появляется возможная угроза для вашей жизни. К тому же, согласно ПУЭ, воспрещается установка УЗО в таких системах заземления, как базы защиты.

Новые эталоны, принятые в 2003 году, предугадывают перевод системы TN-C, которая в большей степени установлена в старенькых зданиях, на системы TN-C-S либо TN-S способом модернизации схемы электрического снабжения. Правда, до сего времени это не выполнялось в каждом доме из-за отвратительного финансирования.

В большинстве случаев организации, отвечающие за энергоснабжение, делают следующее: на вводах в многоквартирные дома повторно заземляют нулевой провод. После этого создают разделение PEN-проводника на два провода, один из которых является нулевым рабочим проводником, а другой – РЕ-проводником.

Если к вашему дому подключена система TN-C, воспрещается без помощи других подключать заземление. Почему? Так как оно окажется за пределами СУП дома и может вызывать блуждающие токи. Применять можно только одну, общедомовую систему заземления.

Итак, существует два пути: полное переоборудование всей проводки дома по новенькому эталону, либо внедрение электроприборов, имеющих корпуса, выполненные из не проводящих ток материалов. Спецы рекомендуют устанавливать УЗО на цепи, питающие бытовые приборы. В особенности это касается оборудования, размещенного в ванной комнате. УЗО не защитит вас от удара током, но предупредит смертельное поражение.

Предпосылки, которые исключают установка заземления

Если не соединять заземление с водопроводной трубой, батареей, арматурой и другими элементами, проводящими электрический ток, то между ними может быть возникновение небезопасного напряжения. Но даже в случае присоединения неплохого заземления с некоторых конструкций по заземлению будет перейти через все место квартиры разглаживающий ток. Этот ток может быть достаточно огромным, потому в случае нарушения основного заземлителя просто появляется пожарная опасность. И это не одна причина.

При появлении на корпусах устройств напряжения, которое заземлено на батарее либо водопроводной трубе, под напряжением окажется любая труба и батарея даже в примыкающих квартирах. Так сосед, которому захочется набрать воду из крана, может быть смертельно поражен током.

Ошибки и предпосылки исключающие установка заземления.

Воспрещается воплощение имитации схемы заземления методом соединения в евророзетках «нулевых рабочих» с «нулевыми защитными» проводниками, так как это небезопасно. Часто случается отгорание «нулевых рабочих» проводников в щитках, что ведет к следующему: корпуса компов, холодильников либо другого бытового оборудования заряжаются током в 220 В. Думаю, не стоит гласить о том, как грустны могут быть последствия этого.

Единственным исключением может быть заземление «на ноль», изготовленное в домах, которые оборудованы под внедрение электрических плит. Но делается это только после того, как пристально изучается нулевой проводник на сечение и на неразрывность. Это работа квалифицированного электрика.

Есть случаи, когда установка заземления в квартире — достаточно сложное дело, которое конкретно находится в зависимости от системы, используемой в доме. При наличии системы TN – C – S либо системы TN – S, может быть самостоятельное проведение заземления – проведения провода в квартире. При наличии устаревшей системы TN – C в отдельной квартире нереально что-то поменять даже опытнейшему электрику.

Как выполнить заземление в квартире своими руками

При использовании электротехники нужна соблюдать безопасность. При той нагрузке сети, без которой невозможна современная жизнь, есть потребность в профилактике поражения током – грамотное заземление. Но не всегда в домах оно есть, в старенькых постройках его не устраивали, потому вопрос, как выполнить заземление в квартире, для обитателей таких домов очень животрепещущ. Выполнив легкий комплекс мероприятий, можно быть уверенным в защите всей семьи при эксплуатации устройств, перепадах напряжения и во время грозы. При подключении устройств заземляться необходимо таким макаром, дабы током не пробивало на домашнюю технику.

Защита от тока в старенькых домах

Использование всего диапазона домашней техники и комбинированного освещения приемлимо для комфортабельной жизни в наше время. Но всегда остается возможность неправильной эксплуатации устройств, работающих от сети и облегчающих жизнь. При завышенной нагрузке на электросети в древнем жилищном фонде в какой-то момент появляется правомерный вопрос о заземлении в квартире, в особенности когда есть сомнения в качестве проводки и быттехники.

В современных жилых комплексах эта защита предусмотрена. Старенькый жилфонд грустно известен временами возникающими пожарами из-за ее отсутствия. Нужные защитные меры стали вводить по освеженным эталонам застройки – на рубеже ХХ–ХХI века.

Перед тем как выполнить заземление в квартире, если его нет, начинать необходимо не с выбора схемы, а исследования характеристик предельной и плановой нагрузки.

• уточнить все нюансы у компетентного лицу жилконторы, занимающегося вопросами обеспечения
• электричеством, выяснить вариант контура в доме, подъезде и квартире;
• изучить все подсоединения на собственной лестничной клеточке в щитке, к которому ведет кабель от каждой двери на площадке.

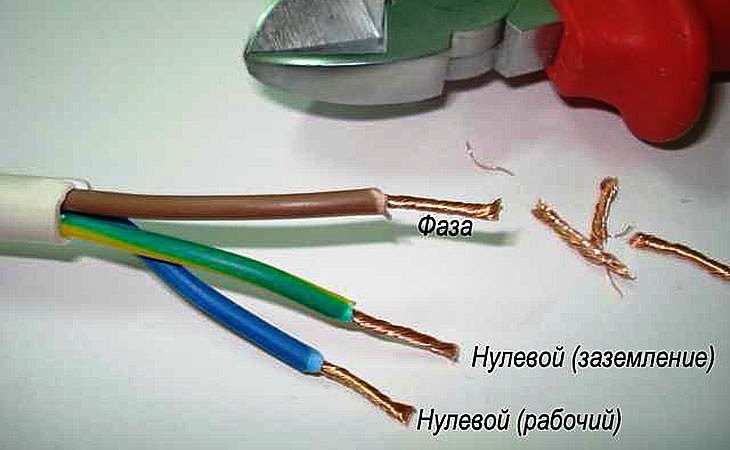

1. 3 провода фазы (L) (красный и карий);
2. заземление (РЕ) (зеленоватый и желтоватый);
3. «ноль-фаза» либо «0» (N) (голубой и синий).

В строениях с электросхемами TN-C-S вначале подразумевается проводка с заземлением, при отсутствии рекомендуется поправить это без помощи других.

Распространенные заземляющие схемы

• Самая пользующаяся популярностью схема TN-C, она довольно надежна, защита совмещена с «нулем» в жиле PEN. На щитке видно 4 кабеля, включая 3 фазы и PEN, 2 ведут к квартире. Заместо зануления срабатывает АВ (автоматическое выключение).
• Незначительно отличается от предшествующей контур типа TN-S, где разбиты PE и N, ведущие от квартиры до трансформаторной подстанции (ТП). Дабы удостовериться, осуществляется ли подача тока конкретно по этой схеме, нужен доступ к трансформаторной будке (закрытое помещение), но на этот вопрос может ответить работник ЖКХ. Там должно быть 5 проводов, включая ноль-фазу и PE,
• В объединенной системе TN-C-S совмещены N и PE, но разбиты на ВРУ. Эта упорядоченность подсоединения принципиальна для исключения совмещения «нуля» с заземлением. На таковой контур переводятся дома после капремонта и при модернизации морально устаревшего электрического оборудования. В жилом фонде схожее соединение чревато аварийными ситуациями и поражением током, потому запрещено соединять на одну шину защитный и рабочий провод.
• TT – с подачей напряжения по 4 жилам, включающим «0» и три рабочие фазы, где все уже занейтралено на входе в постройку. Эта схема считается хорошей для личного дома, стоящего изолированно.
• IT – нейтральный провод изолирован от земли, электричество идет по трем проводам. Схема обычная, но она должна быть снабжена автоматикой УЗО (устройства защитного отключения). Также нужна высококачественная изоляция. Вариант используется при обеспечении установок на непрерывном электроснабжении.

Можно заземлить только отдельные электроприборы старенького эталона, так как новые уже владеют этой опцией. Комфортно кооперировать со схемой TN-C-S и дифференциальным автоматом. Наилучший проводник в данном случае – негорючий кабель ВВГ(НГ).

При соединении проводников их сечение должно быть одинаковым. Оно должно соответствовать рабочей нагрузке собственного типа электротехники. Рекомендуется подключение проводки от УЗО конкретно к устройству и через защищенные от воды розетки.

Самостоятельное облагораживание защиты

Решившись улучшать защиту в доме, где заземление есть, принципиально узнать, каким методом устроено уже имеющееся. Обесточив свою квартиру (отключив автоматику и предохранители), необходимо разобрать розетку, дабы узреть, если ли там зеленоватый провод.

Двужильная проводка – это вариант TN-C, три жилы – это TN-C-S. Подлежит подмене древняя дюралевая проводка, которая не рассчитана на нагрузку современной техники. Завышенная нагрузка и ЭМС (электромагнитная сопоставимость оборудования) могут быть предпосылкой неверного срабатывания УЗО.

Законодательством предвидено, что все работы с электросетями должны выполняться профильными организациями. Планируя выполнить заземление в квартире своими руками, согласуйте его с общей схемой, подведенной от общего распределительного щита. Если даже вы собираетесь вести работы без воззвания к управляющей компании, то все равно придется обращаться к электрикам, дабы отключить электричество в подъезде на время монтажа.

Кабель от квартиры выводится через просверленное отверстие, обеспечив подключение к щитку на лестничной клеточке.

1. заземляющий желтоватый с зеленоватым провод подводим раздельно (шина в нижнем правом углу);
2. синий провод фазы «0» крепим к щитку на шину в левом нижнем углу;
3. основную фазу и питание – попеременно к блокиратору УЗО.

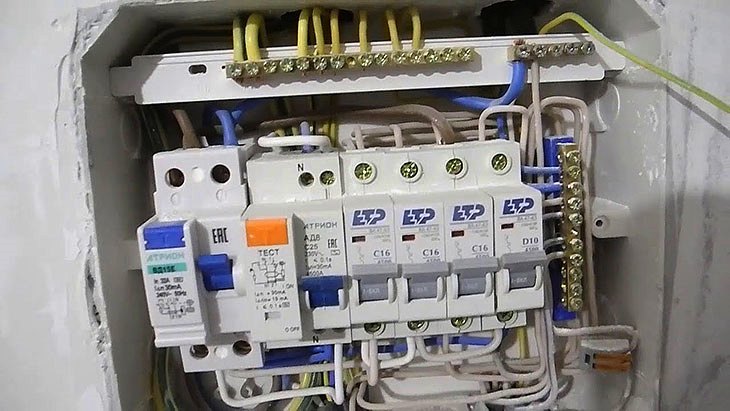

В квартире должен находиться распределительный щит. Если его нет, рекомендуется установить, снабдив блокировкой УЗО. Дальше электрики должны убедиться в корректности подсоединения и питания по стояку.

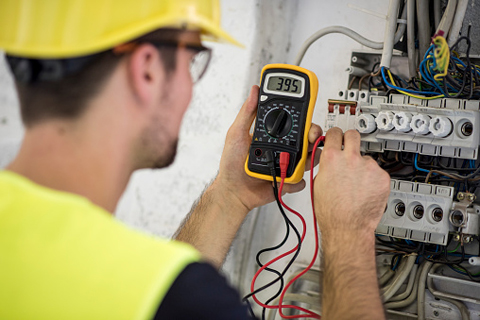

Обыденным вольтметром рекомендуется проверить, как работает заземляющий контур, выставив на приборе 250 В. Смотрим, приложив один щуп к РЕ (зеленоватый провод), другой – на L. Если стрелка датчика скачет на снижение, означает, контур работоспособен.

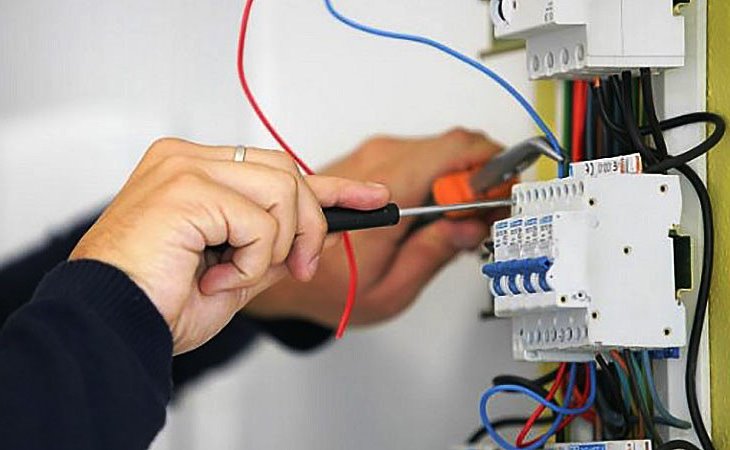

В целях безопасности людям, не имеющим соответственного допуска и опыта монтажа электросхем, воспрещается без помощи других подключаться к наружному щитку.

Подключением к общей сети занимаются спецы. За несанкционированное отключение/подключение электричества может быть наложен штраф, ведь ошибка чревата повреждением энергосети.

Заземление многоквартирных домов

Дома хрущевской эры работают по типу контура TN-C (на 3 фазы) – щитки в подъезде не занулялись. В домах более поздней планировки, где задействован промежный трехфазный вариант TN-C-S, обеспечено наличие защитного PE проводника. В новостройках для монтажа данного вида защиты все есть условия. Она отличается и от TN-S в новых домах. В них должны быть раздельно подведены шины в этажном щитке, где и выполняются все подключения.

В системе TN-C-S электромонтаж изготовлен по пятижильной системе, в каком заземление уже предвидено. При всем этом должны заземляться все этажные щитки, о чем свидетельствует подводящий к стояку вводной кабель, где есть защитный и рабочий «нуль» (PE и N), 3 рабочие фазы – L1, L2 и L3.

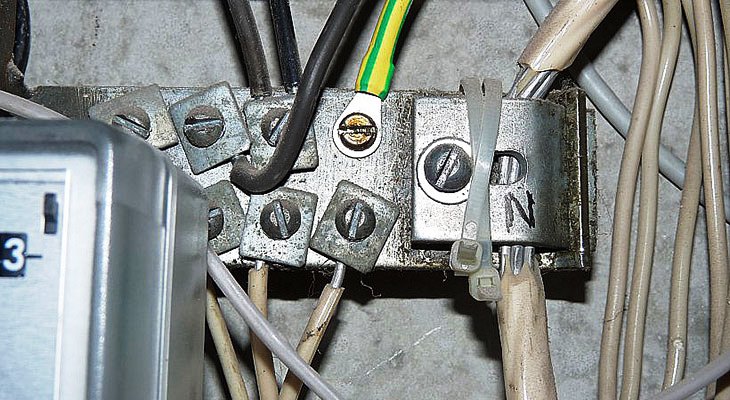

Рекомендуется снабдить шиной щиток, после этого присоединяется PE. Подключение делают через фазу, N ведет к другой, нейтральной шине.

Нельзя подсоединять одним зажимом все провода! Может быть только раздельное подключение.

Организация заземления по схеме TN-С

В большинстве случаев приходится делать полный ремонт, предусматривающий подмену всей проводки, дабы поставить розетки с заземлением. Двужильный дюралевый кабель не совладевает с современными требованиями безопасности. Старенькый жилой фонд запитывался по TN-C. Если в них сохранились по сей день щитки, в них можно увидеть отсутствие жёлто-зеленой жилы.

Дабы обезопасить все розетки, проводку в помещении меняют с двухпроводной схемы на трехпроводную.

Для отключения/подключения электропитания подъезда нужно вызвать обслуживающих электриков. Когда произведена замена кабеля и розеток, заземляющий провод должен выводиться на автомат, по аналогии к описанию TN-C-S. По окончании проверки контура вольтметром подключают жилище к сети согласно ГОСТ.

Некоторые пробуют заземлиться по старинке – к трубам холодной воды, отопления и, что ужаснее всего, к газовой трубе. Нет гарантии, что от соприкосновения не произойдет разряд, страшный для жизни.

Без помощи других выполнить заземление в многоквартирном доме довольно легко. Но принципиально иметь хотя бы общее представление о схемах подключения и соблюдать технику безопасности. Если в старенькой постройке заземление вообщем не предвидено, рекомендуется делать полную подмену проводки централизованно по варианту TN-C-S.
