Авто зарядное устройство можно выполнить самому за считанные минутки. В этой статье я покажу, как из обычного трансформатора, 4 диодов и амперметра по-быстрому собрать авто зарядное устройство.

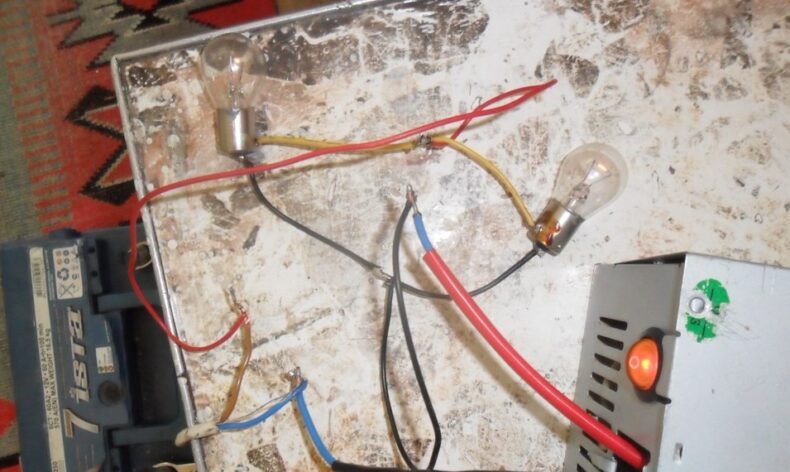

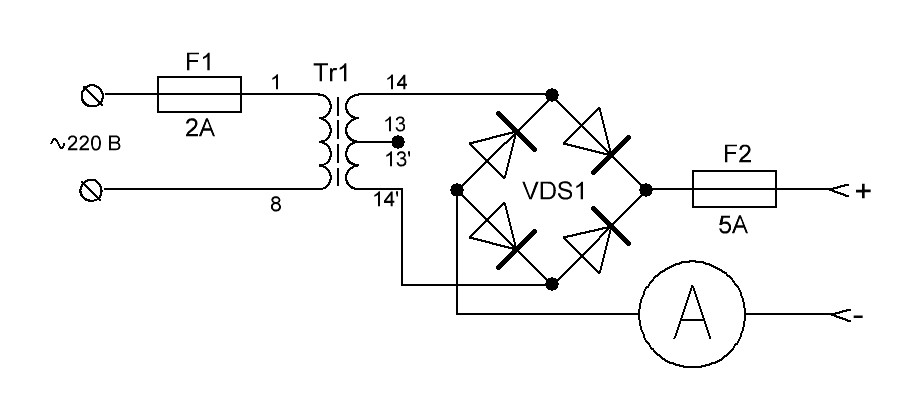

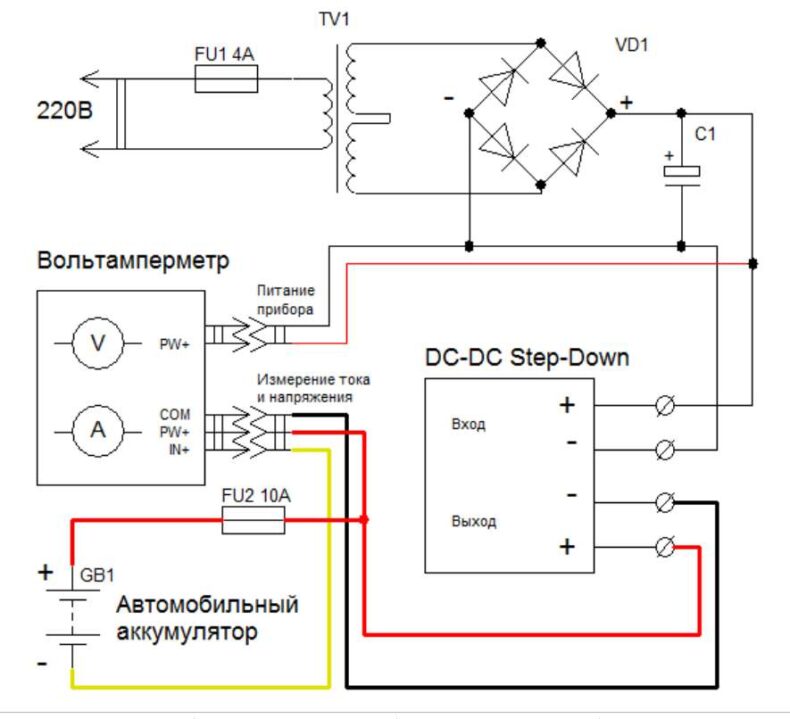

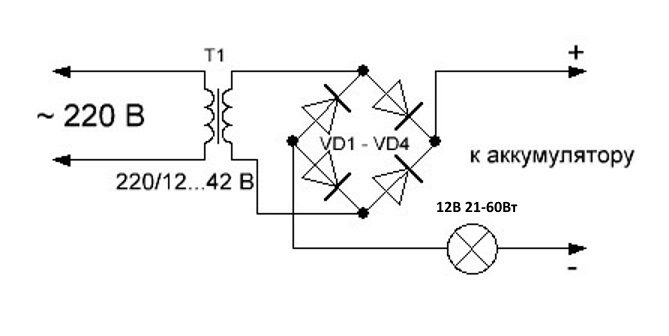

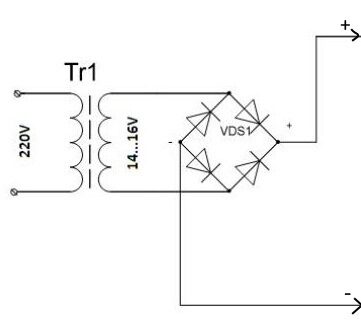

Схема устройства
Все автовладельцы попадали в такую неприятную ситуацию. Есть два выхода: завести машину с заряженного аккума с соседской машины (если сосед не против), на жаргоне автовладельцев это звучит как «прикурить». Ну и 2-ой выход — это зарядить аккумулятор.
Когда я попал в такую ситуацию впервой, то сообразил, что мне срочно нужна зарядное устройство. Но у меня не было излишней тысячи рублей на покупку зарядного устройства. В вебе отыскал очень ординарную схему и решил собрать зарядное устройство своими силами.
Схему трансформатора я упростил. Обмотки со 2-ой колонны обозначаются со штрихом.
F1 и F2 — это плавкие предохранители. F2 нужен для защиты от недлинного замыкания на выходе цепи, а F1 — от превышении напряжения в сети.

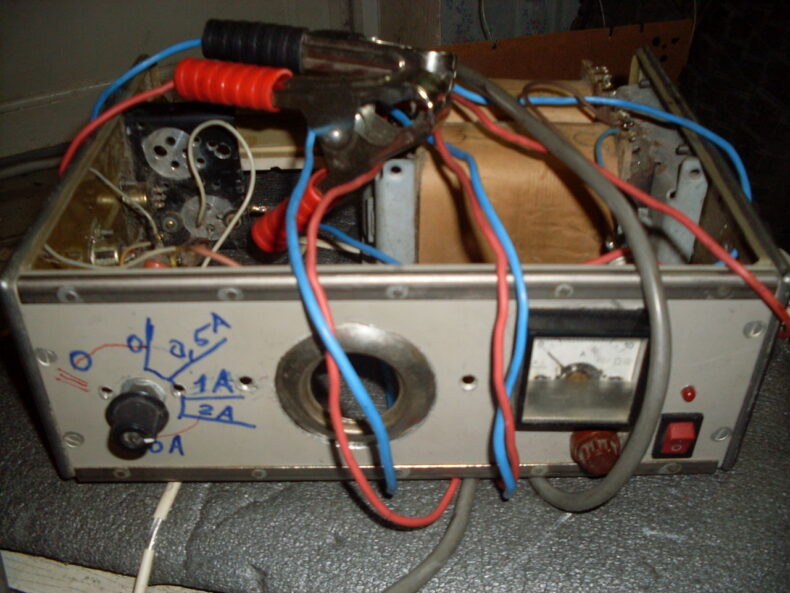

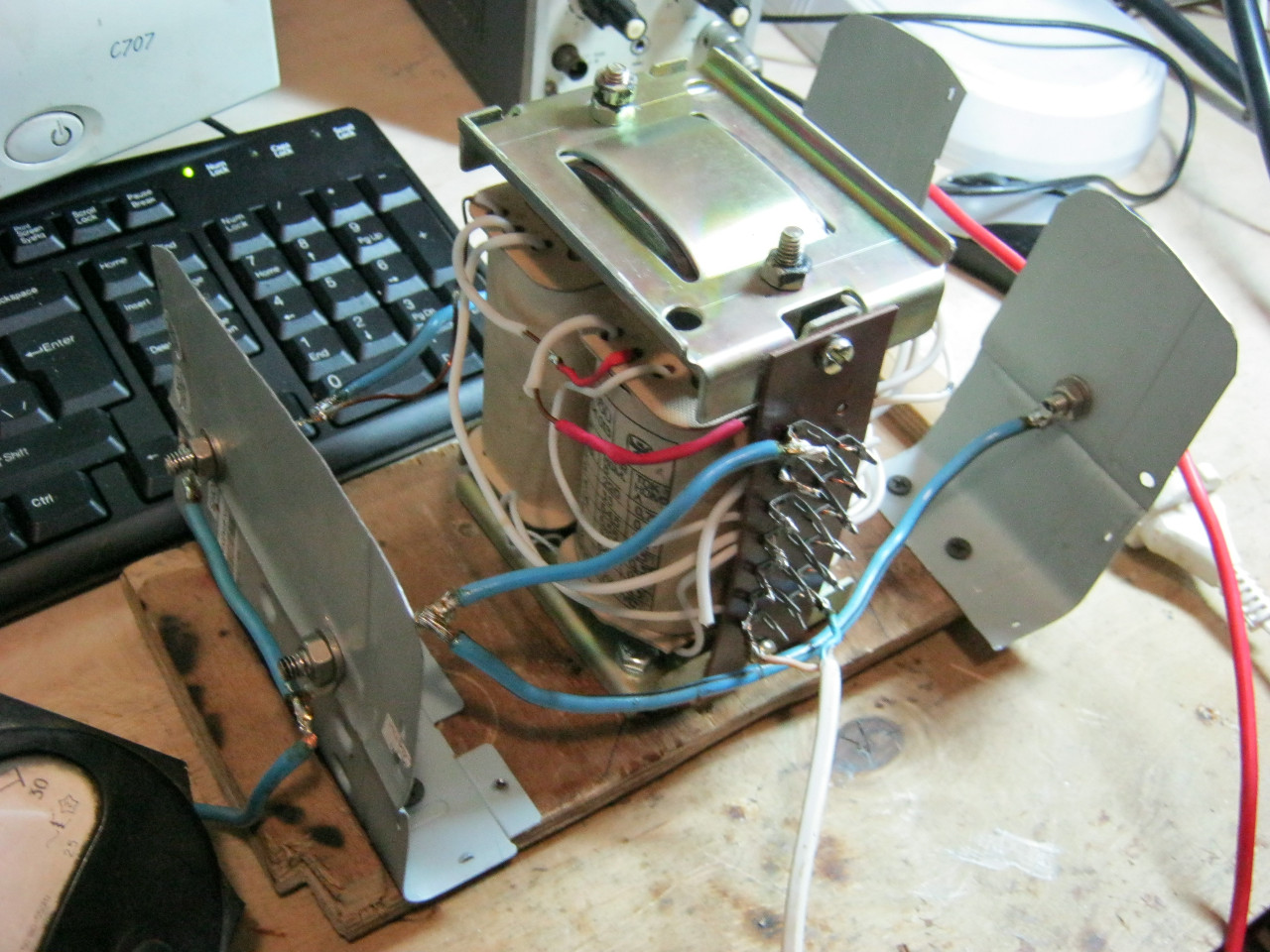

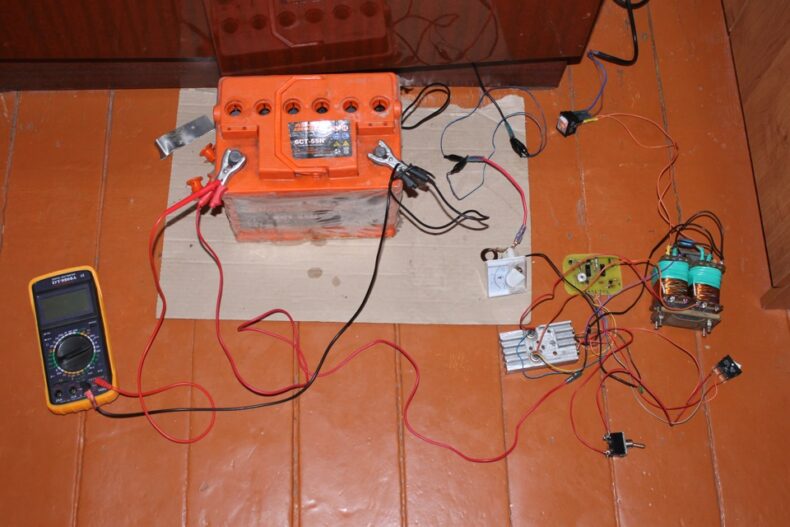

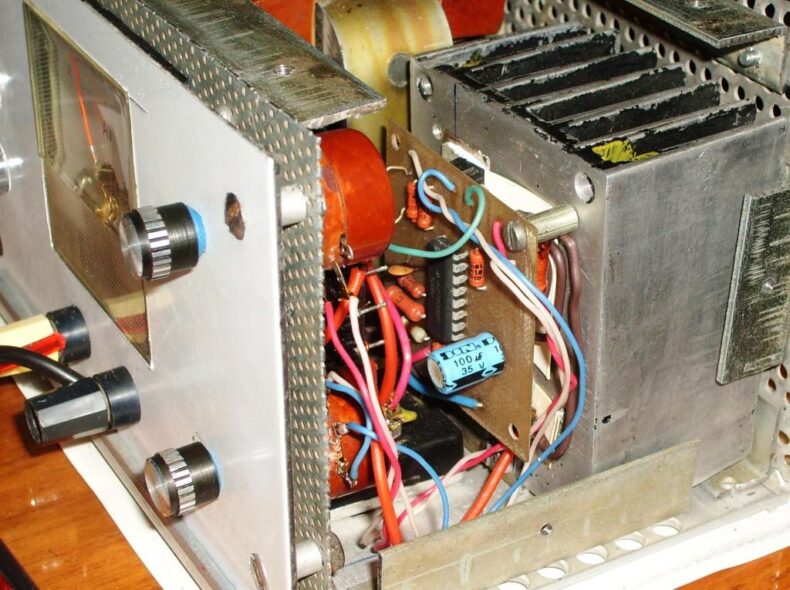

Вот что у меня вышло. Смотрится так для себя, но главное работает.
Сборка устройства
Трансформатор
Сейчас обо всем по порядку. Силовой трансформатор марки ТС-160 либо ТС-180 можно достать из старенькых черно-белых телевизоров «Рекорд», но такого я не отыскал и пошел в радиомагазин. Давайте рассмотрим его ближе.

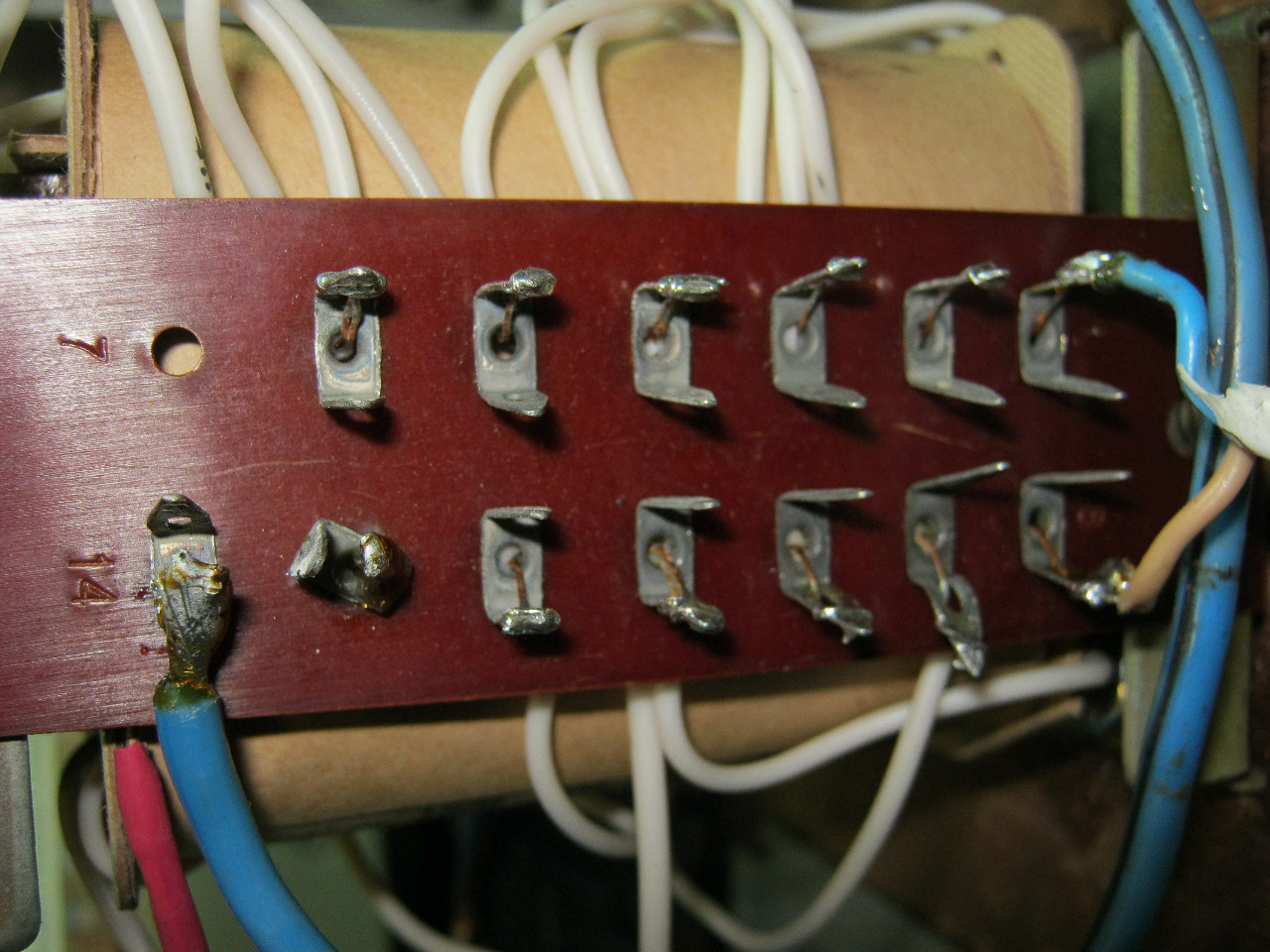

Вот лепестки, куда паяются выводы обмоток трансформатора.

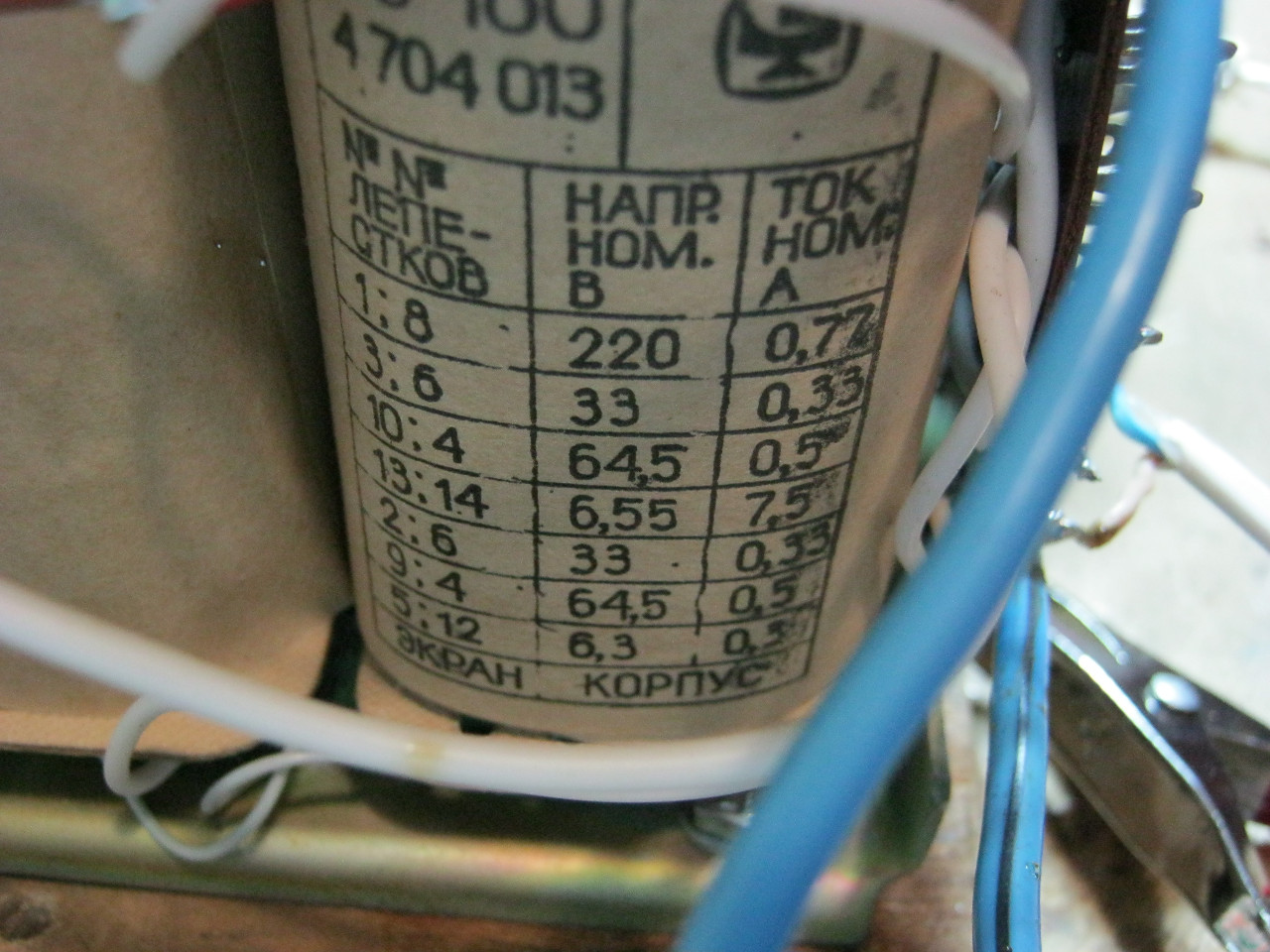

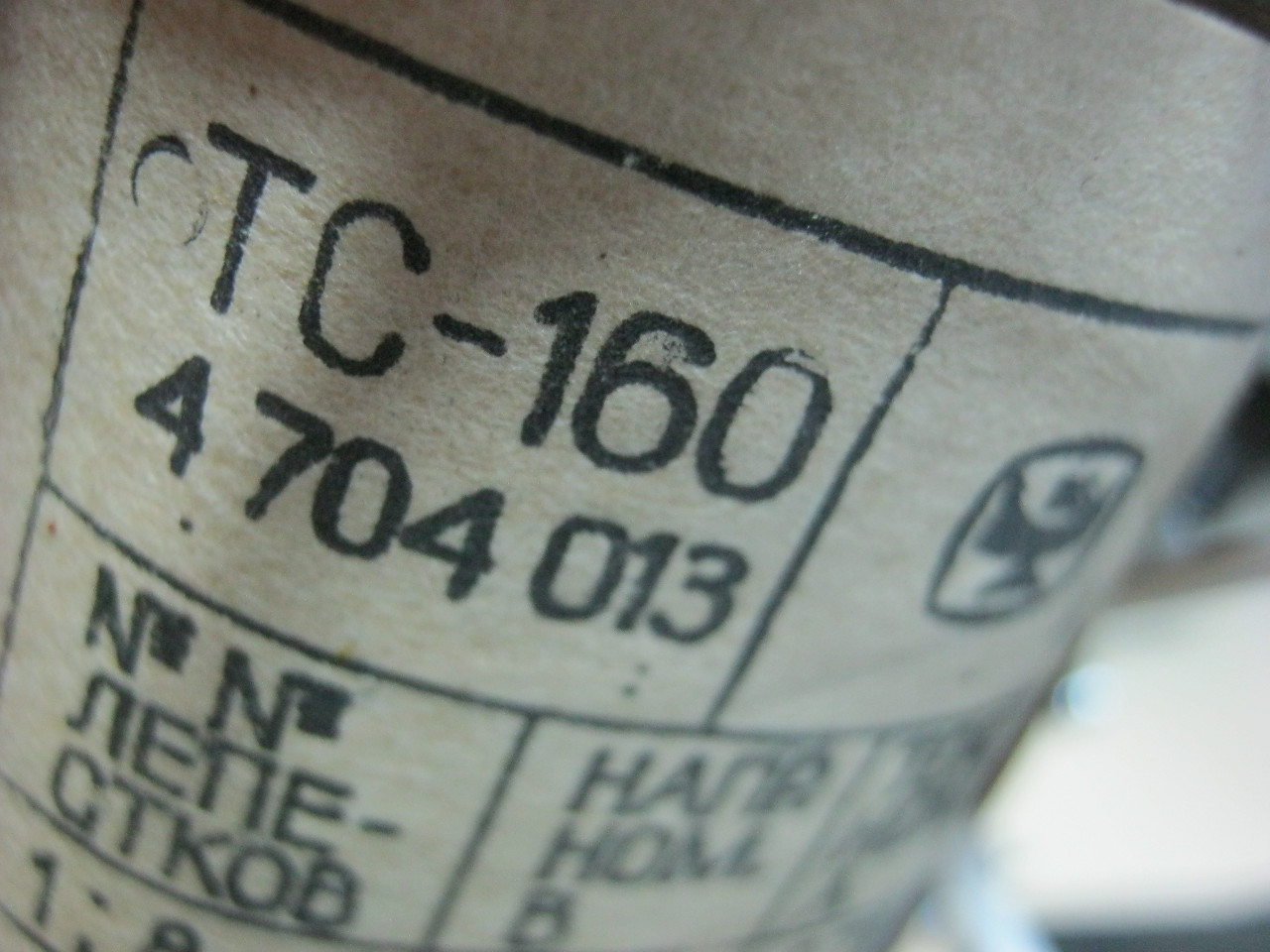

А вот тут прямо на трансформаторе есть табличка, на каких лепестках какое напряжение. Это означает, что если подать на лепесток № 1 и 8 220 Вольт, то на лепестках №3 и 6 мы получим 33 Вольта и наивысшую силу тока в нагрузку 0,33 Ампера и тд. Но нас больше всего заинтересовывают обмотки №13 и 14. На них мы можем получить 6,55 Вольт и наивысшую силу тока 7,5 Ампер.
Для того, дабы заряжать аккумулятор нам как раз будет нужно большая сила тока. Но напряжения то у нас не хватает… Аккумулятор выдает 12 Вольт, но для того, дабы его зарядить, напряжение зарядки должно превосходить напряжение аккума. 6,55 Вольт тут никак не сгодится. Зарядное устройство нам должно выдавать 13-16 Вольт . Потому, мы прибегаем к очень хитрецкому решению.

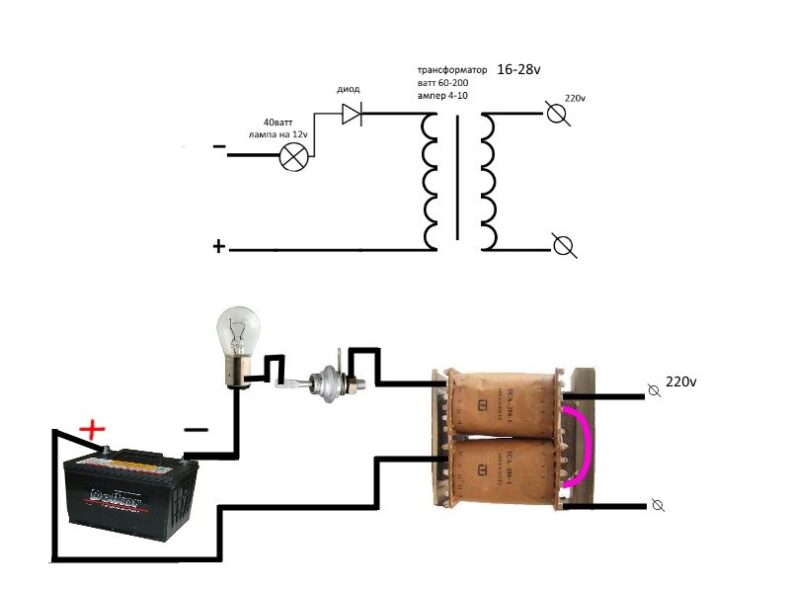

Как вы увидели, трансформатор состоит из 2-ух колон. Любая колонна дублирует другую колонну. Места, где выходят выводы обмоток пронумерованы. Для того, дабы прирастить напряжение, нам необходимо просто-напросто соединить две обмотки последовательно. Для этого соединяем обмотки 13 и 13′ и снимаем напряжение с обмоток 14 и 14′. 6,55 + 6,55 = 13,1 Вольт. Вот такое переменное напряжение мы получим.

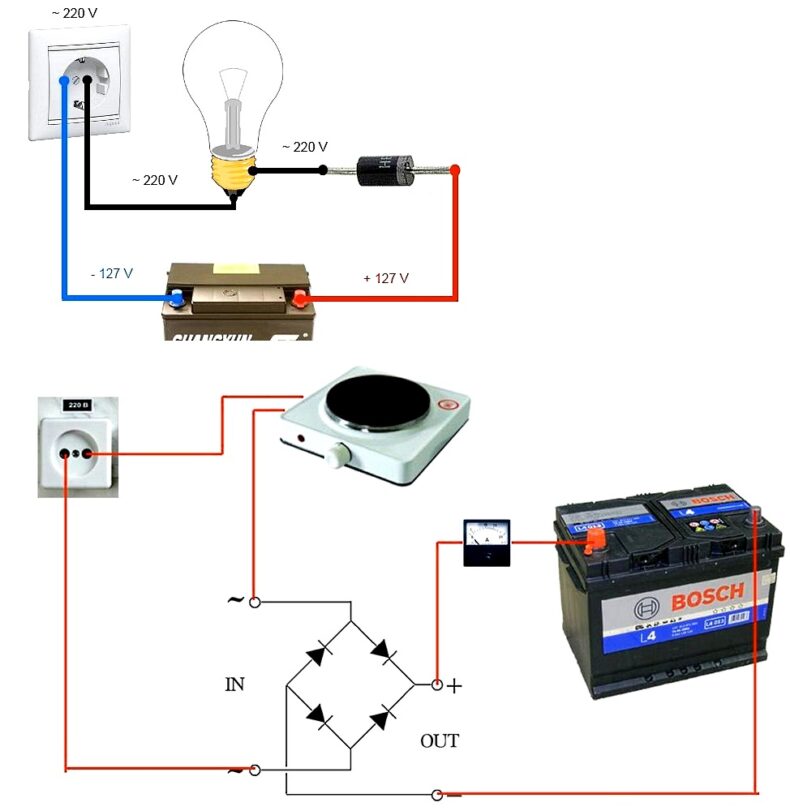

Диодный мост

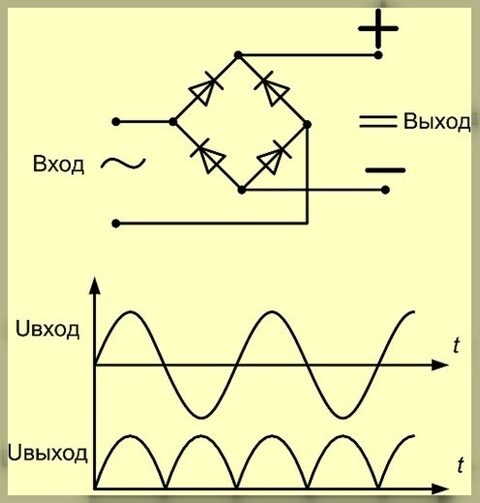

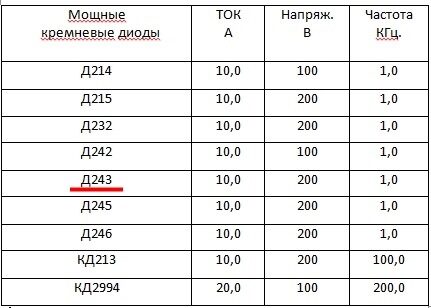

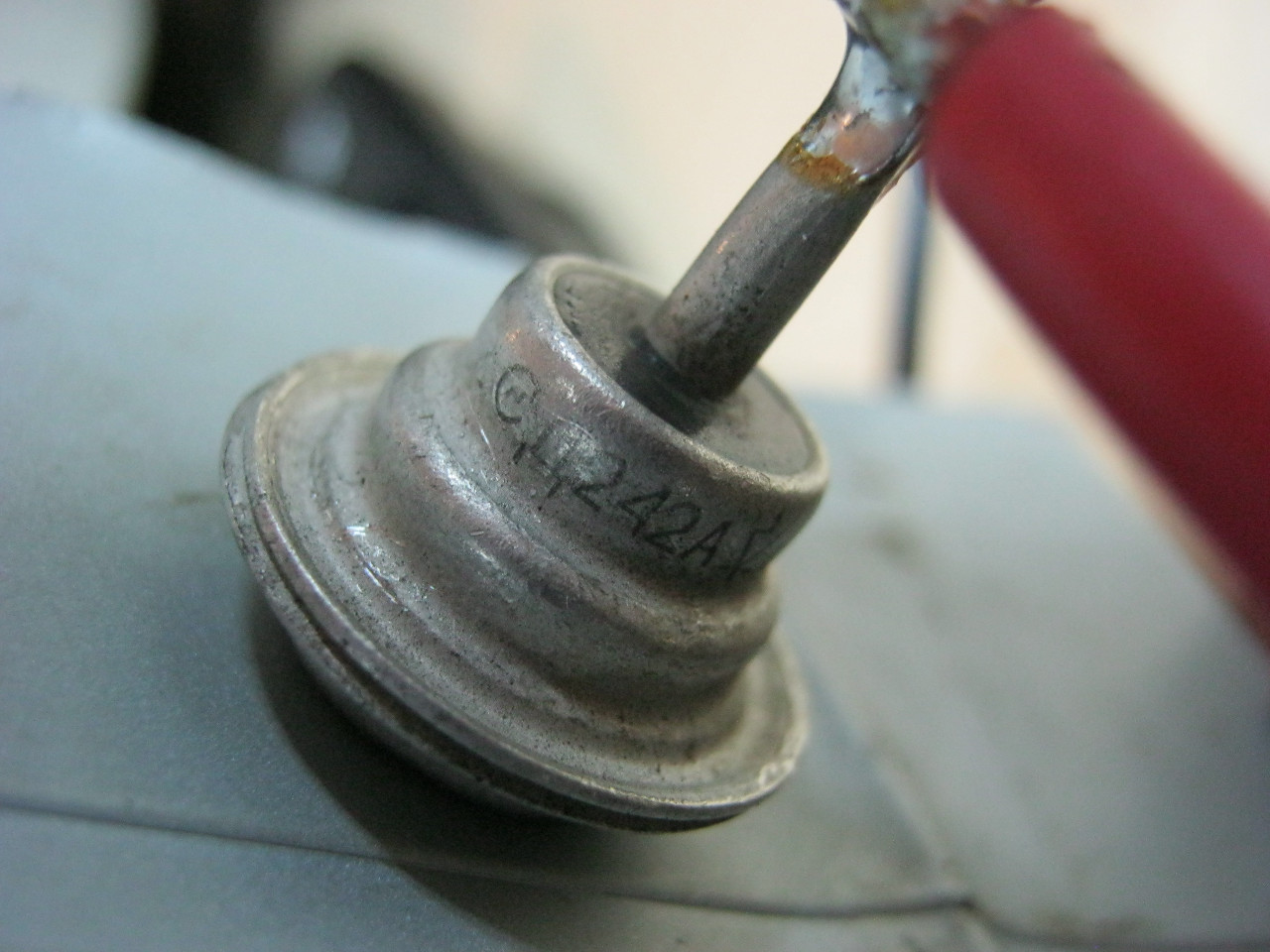

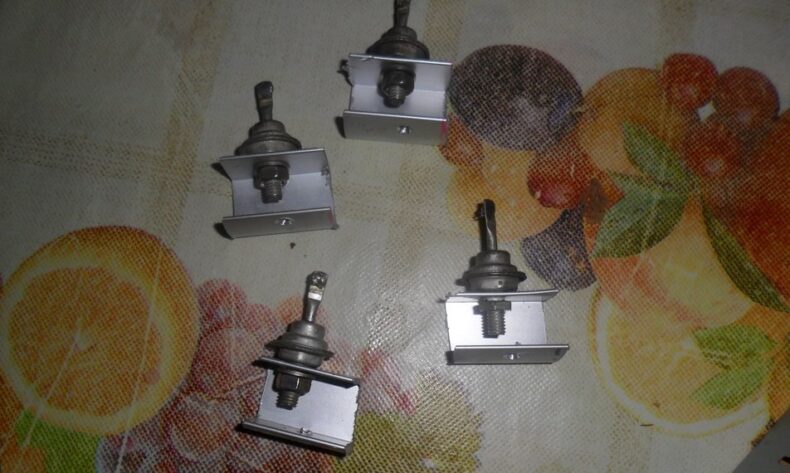

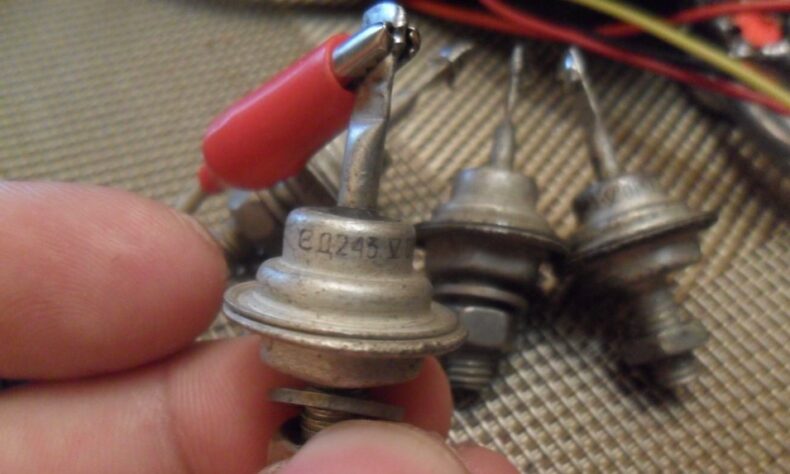

Для того, дабы распрямить переменное напряжение, мы используем диодный мост. Собираем диодный мост на массивных диодиках, поэтому как через них будет перейти благопристойная сила тока. Для этого нам потребуются диоды Д242А либо какие-нибудь другие, рассчитанные на ток от 5 Ампер. Через наши силовые диоды может течь прямой ток до 10 Ампер, что совершенно подходит нашему самопальному заряднику.

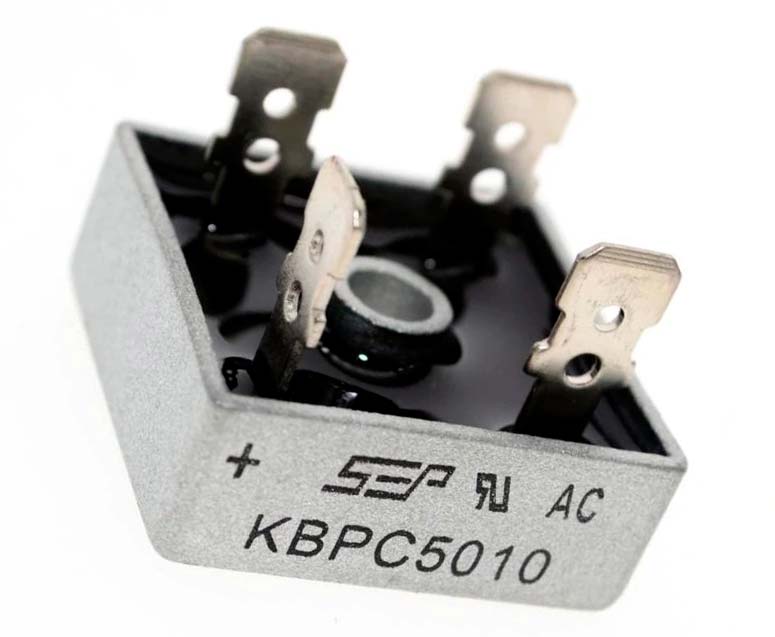

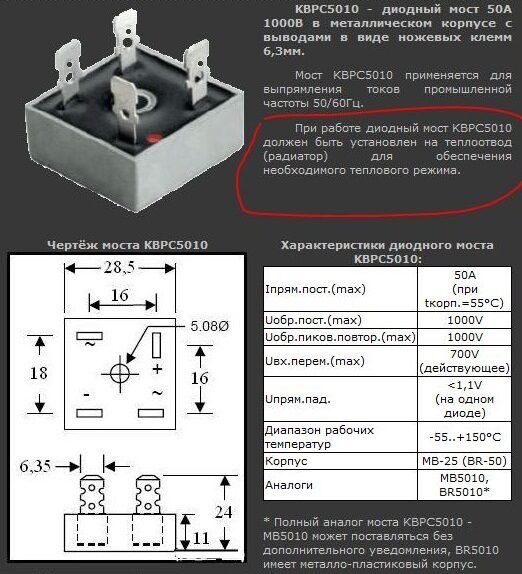

Также можно раздельно приобрести диодный мост сходу готовым модулем. В самый раз подойдет диодный мост КВРС5010, который можно приобрести на Али по этой ссылке либо в ближнем радиомагазине

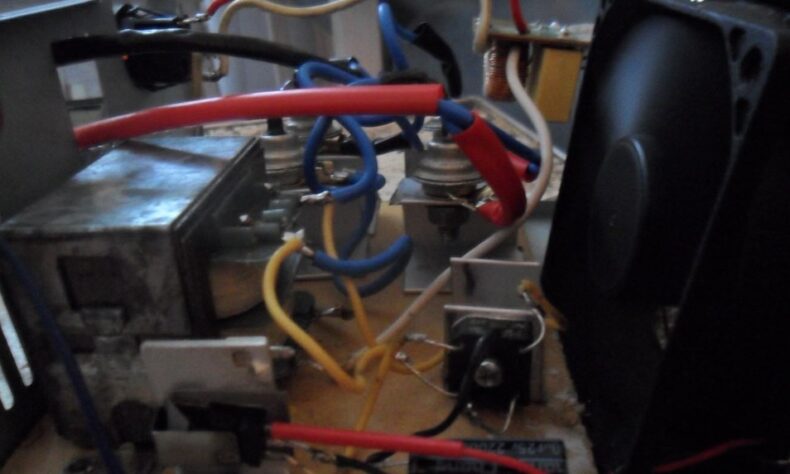

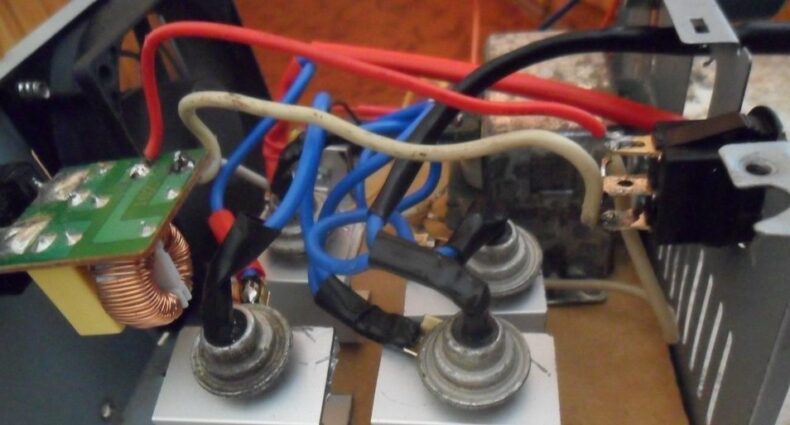

На сто процентов посаженный аккумулятор обладает низким напряжением. По мере зарядки напряжение на нем становится все в большей и большей степени. Поэтому, у нас сила тока в цепи в самом начале зарядки будет очень большая, а позже пойдет на убыль. Согласно Закону Джоуля-Ленца, при большой силе тока будет происходить нагрев диодов. Потому, дабы их не сжечь, необходимо отбирать от них тепло и рассеивать в окружающем пространстве. Для этого нам необходимы радиаторы. В качестве радиатора я разобрал нерабочий компьютерный блок питания, разрезал на полосы жестянку и прикрутил к ним по диодику.

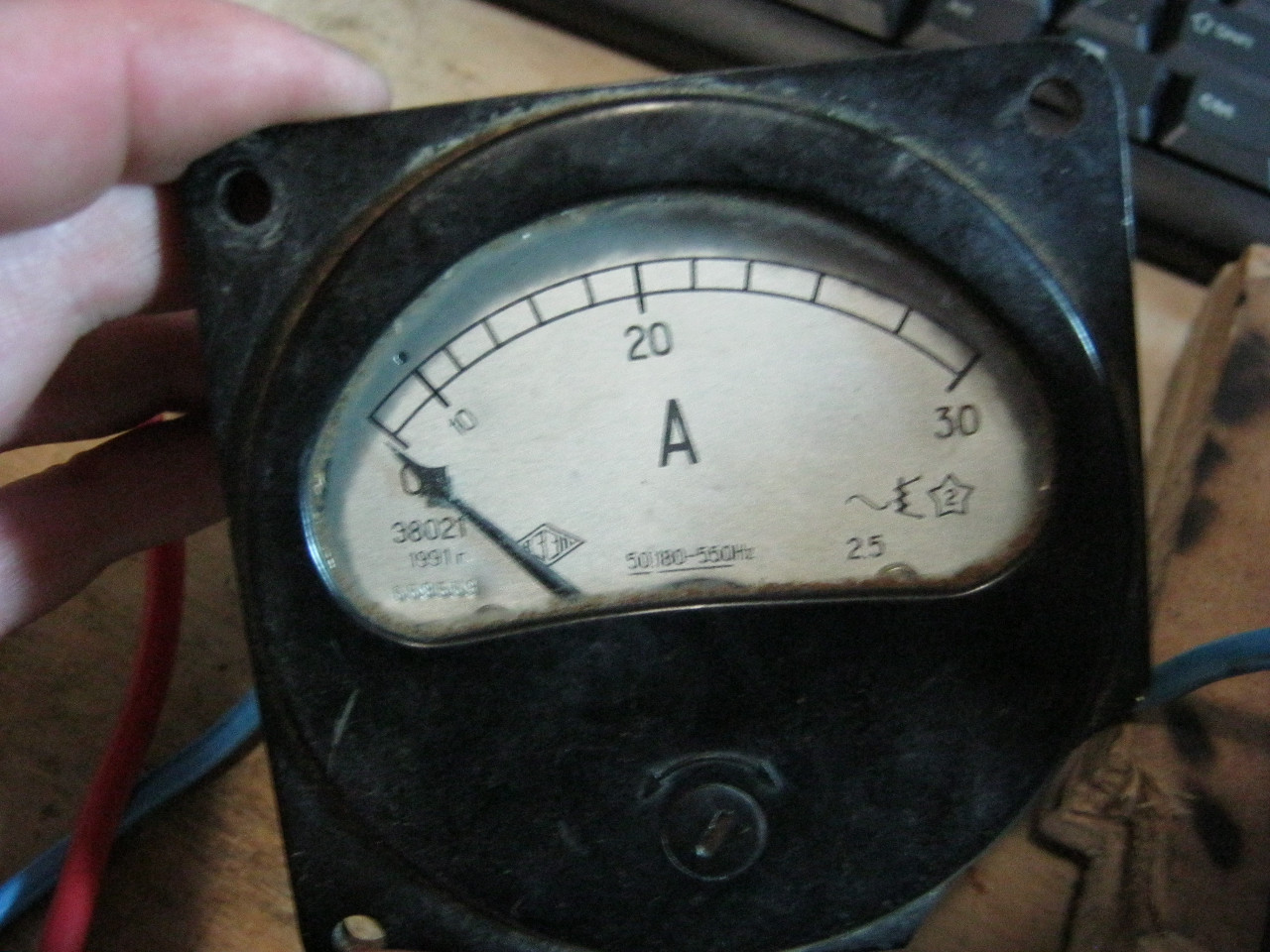

Амперметр
Зачем в схеме амперметр? Для того, дабы держать под контролем процесс зарядки. Не забудьте подключить амперметр последовательно нагрузке.
Когда аккумулятор на сто процентов разряжен, он начинает жрать (слово «есть» думаю тут неуместно) ток. Жрет он порядка 4-5 Ампер. По мере зарядки он ест все в меньшей и меньшей степени силы тока. Потому, когда стрелка устройства покажет на 1 Ампер, то аккумулятор можно считать заряженным. Все гениально и просто :-).
Крокодилы

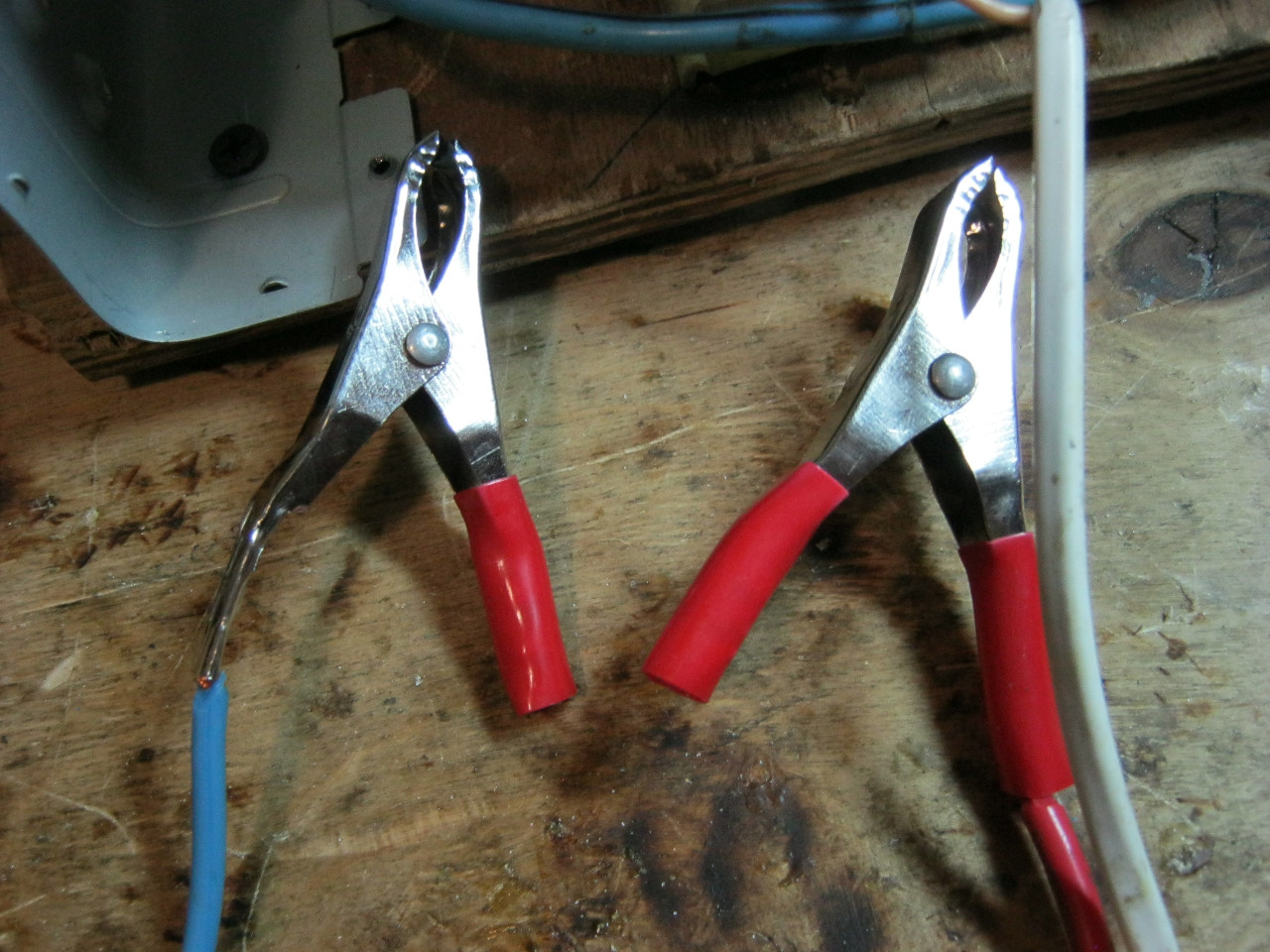

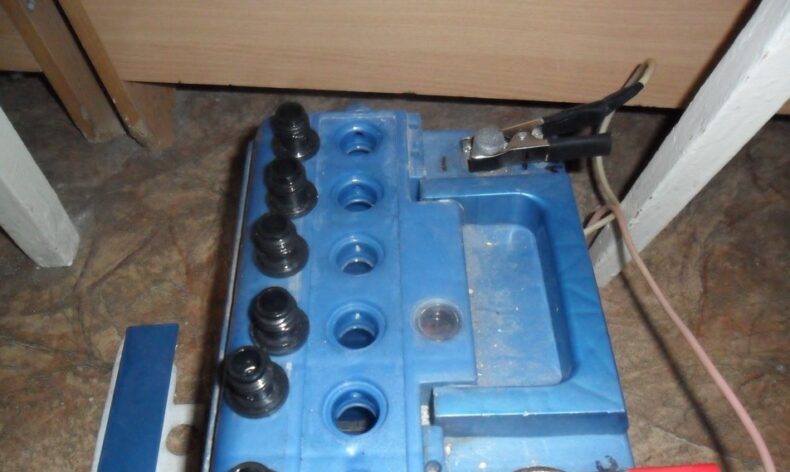

Выводим два крокодила для клемм аккума с нашего зарядного устройства. При зарядке не путайте полярность. Лучше как-нибудь пометить их либо взять различных цветов.

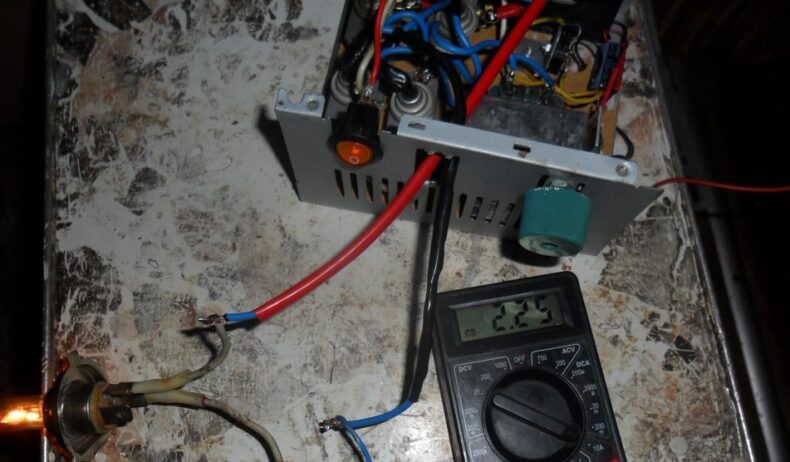

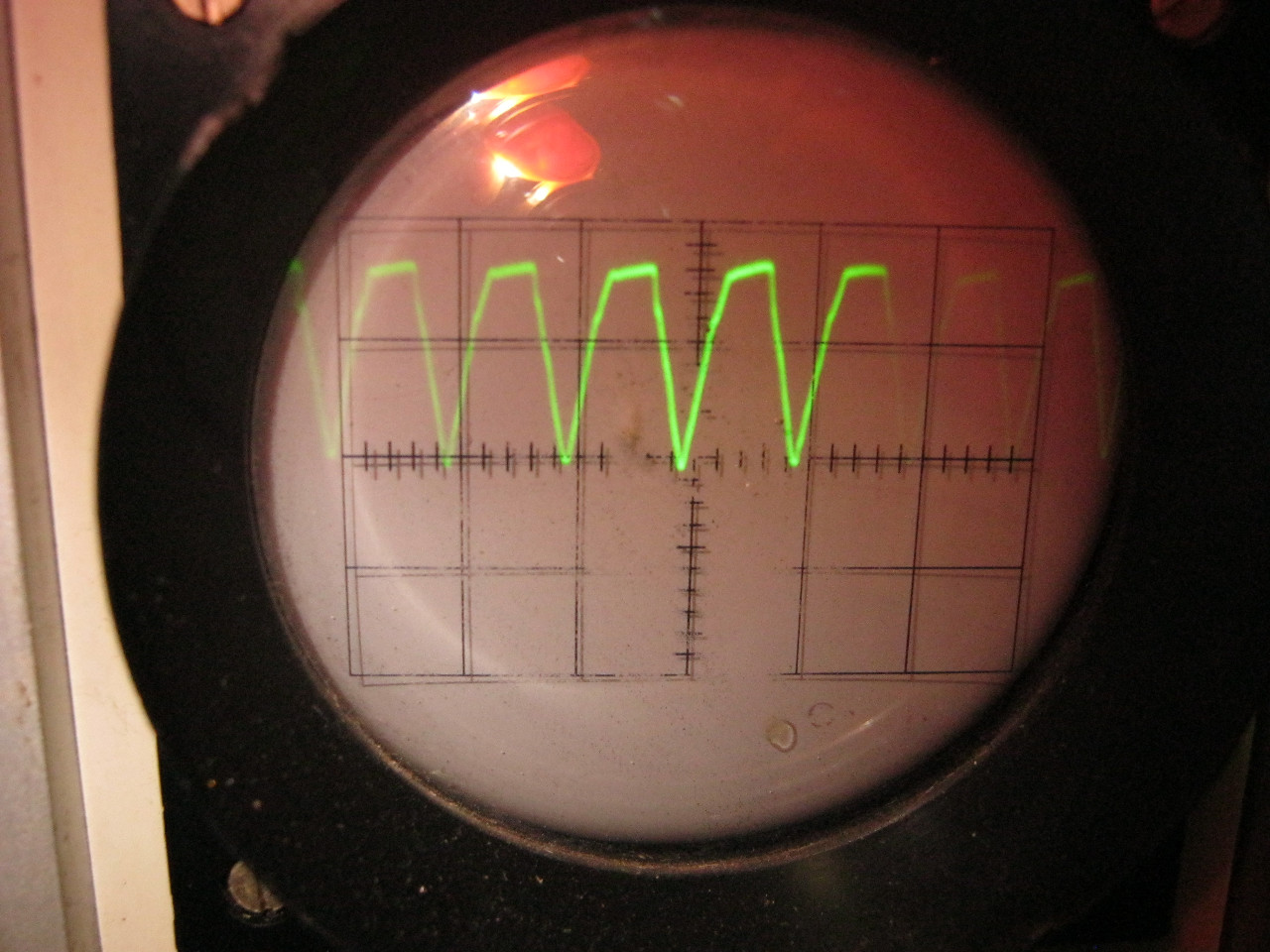

Если все верно собрано, то на крокодилах мы должны узреть вот такую форму сигнала (по идее вершины должны быть сглажены, так как синусоида), но разве что-то предъявишь нашему провайдеру электричества ))). Впервой видите что-то схожее? Бегом сюда!
Импульсы неизменного напряжения лучше заряжают аккумулятор, чем незапятнанный неизменный ток. Как получить незапятнанный неизменный ток из переменного описано в статье Как получить из переменного напряжения неизменное.
Заключение
Не поленитесь доработать свое устройство плавкими предохранителями. Номиналы предохранителей на схеме. Не инспектируйте на искру напряжение на крокодилах зарядника, по другому лишитесь предохранителя.
Внимание! Схема данного ЗУ создана для резвой зарядки вашего аккума в критичных случаях, когда нужно срочно куда-то ехать через 2-3 часа. Не используйте ее для ежедневного воззвания, так как заряд идет при наибольшее токе, что не самый наилучший режим зарядки для вашего аккума. При перезаряде начинет «кипеть» электролит и в окружающее место начнут выделяться ядовитые пары.
Тех, кого заинтриговала теория зарядных устройств (ЗУ), также схемы обычных ЗУ, то в неотклонимом порядке качаем эту книгу по этой ссылке. Ее можно именовать библией по зарядным устройствам.
Где приобрести
На Алиэкспрессе есть вправду отличные и толковые зарядки, которые намного легче обычных трансформаторных зарядных устройств. Их стоимость в среднем от 1000 рублей.

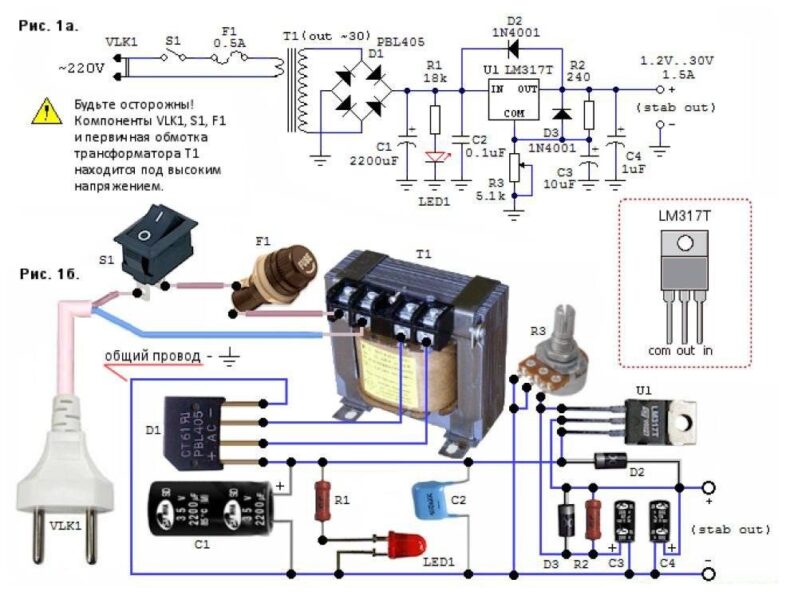

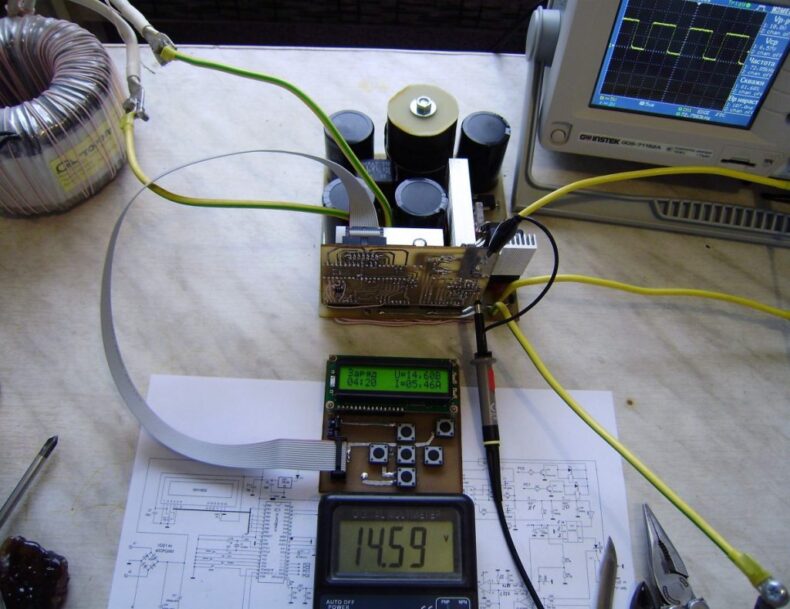

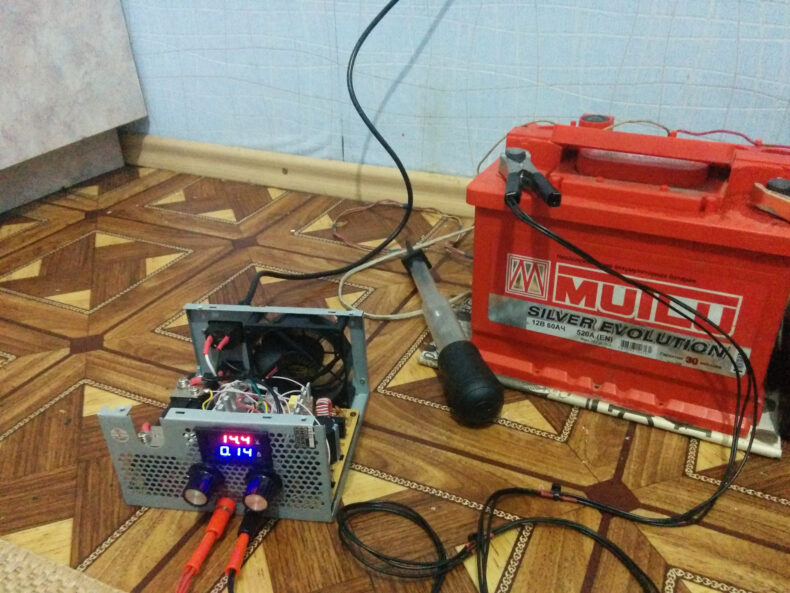

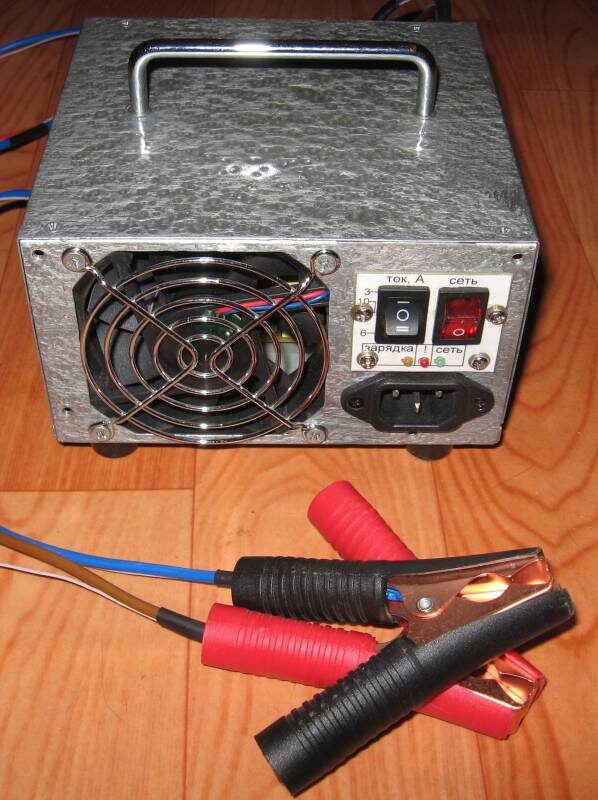

Как выполнить зарядное устройство своими руками: пошаговая аннотация с описанием схемы + фото
Нередко бывают случаи, когда зарядное устройство вышло из строя, а новое или негде приобрести, или просто некогда. Зарядное устройство может пригодиться для всех целей – начиная от зарядки обыденного телефона и заканчивая авто аккумом. Не считая того, когда у автомобиля садится аккумулятор, то не всегда есть возможность зарядится от другого автомобиля.
В этот момент так нужен агрегат, позволяющий зарядить аккумулятор от обыкновенной розетки, а еще лучше пуско-зарядное устройство. Стоят такие изделия дорого, потому у многих появляется вопрос как выполнить пуско-зарядное устройство своими руками.
Содержимое обзора

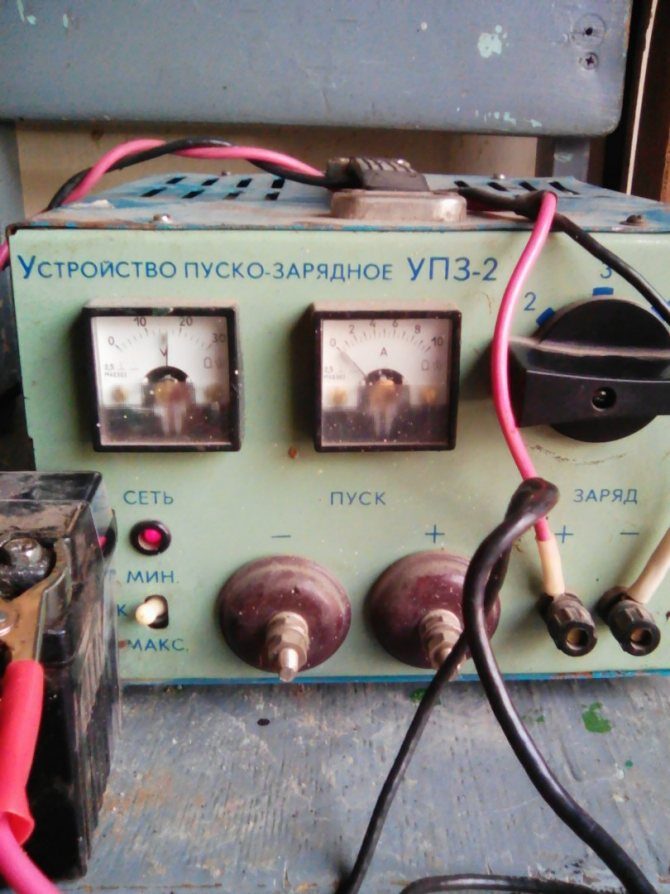

Особенности пуско-зарядного устройства автомобиля
Зарядное устройство для автомобиля, которое при всем этом позволяет выполнить пуск мотора фактически сходу, без долгой зарядки аккума должно владеть следующими параметрами:
- Давать выходной ток в 100 А, а лучше даже в 200 А
- Давать мощность тока в 1200 Вт
- Владеть автономностью
- Выдерживать перепады напряжения
Особенностью пуско-зарядного устройства будет то, что при запуске мотора нужна достаточно мощнейший заряд энергии, но когда мотор начинает делать обороты без помощи других и подает энергию на генератор, то количество потребляемого тока падает сходу в два раза, а потом и совсем генератор сам начинает питать автомобиль. Вот поэтому
По конструкции такие устройства различают по различным механизмам работы:
- На трансформаторе
- Питающиеся от аккума либо батареи
- Конденсаторные
Для самодельного производства более увлекательны трансформаторные изделия, которые более ординарны не только лишь в производстве, но и в использовании. Конденсаторные изделия очень сложны и имеют огромные габариты. Аккумуляторные теряют свой смысл в случае разрядки батареи.

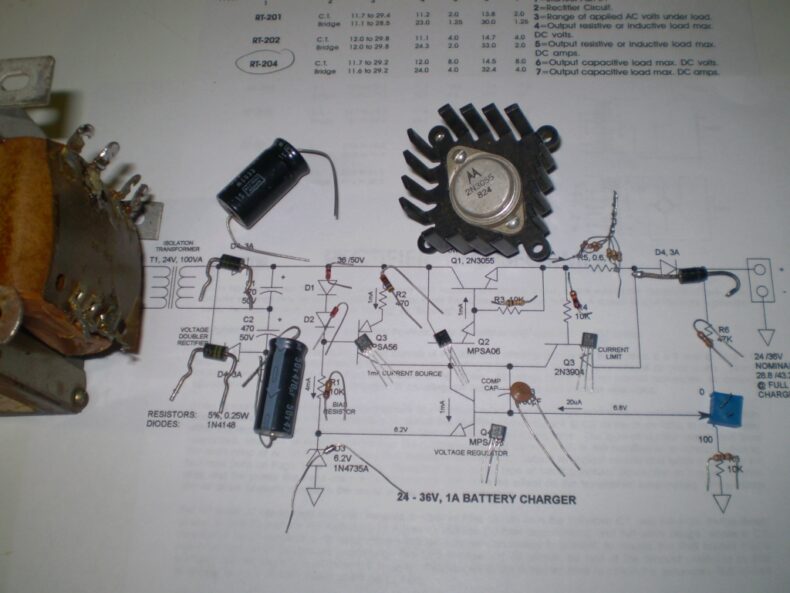

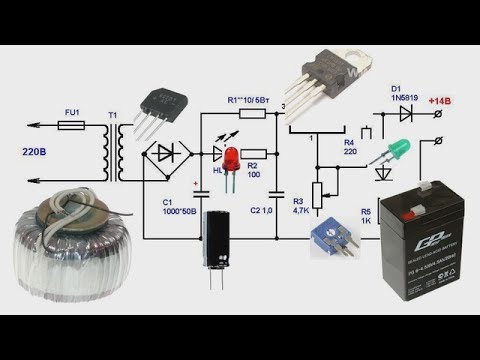

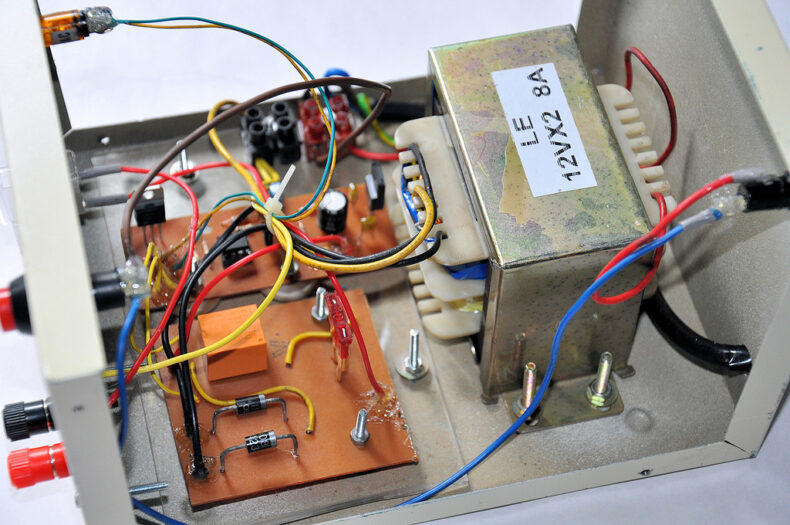

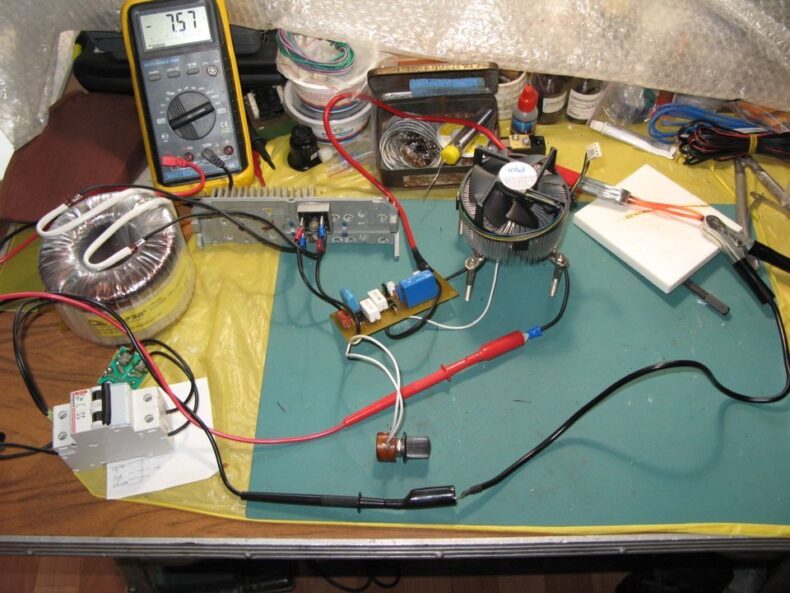

Как выполнить пуско-зарядное устройство
Без помощи других выполнить пуско-заряное устройство, которое дозволит с легкостью запускать мотор даже при севшем аккумулятор хотя и тяжело, но полностью может быть. Механизм работы устройства прост – сетевое напряжение подается на трансформаторную обмотку, где сглаживается и приобретает нужные характеристики.

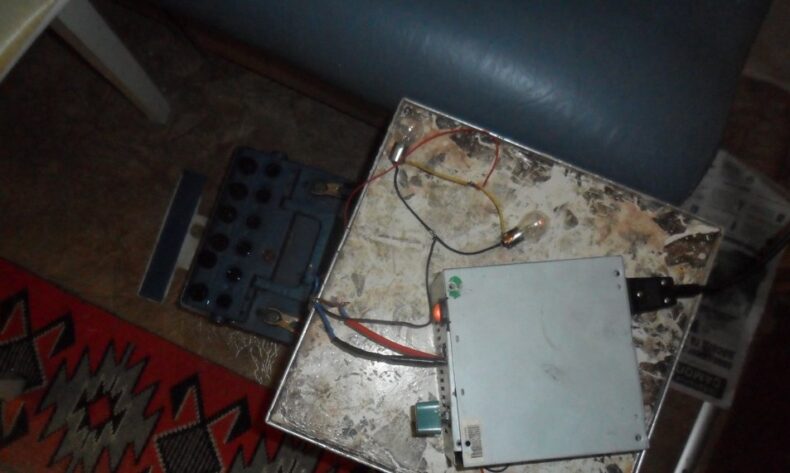

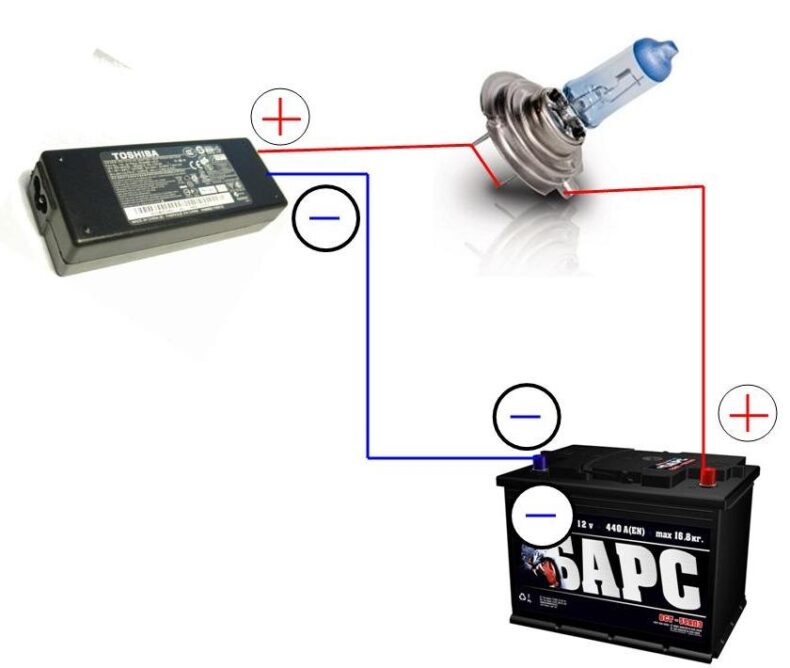

Пошаговая аннотация как выполнить авто зарядное устройство своими руками:
- Подобрать провод для первичной обмотки, сечением более 37 кв. см и для последующей вторичной обмотки провод, сечением более 2 кв. мм
- Приобрести в магазине либо взять от старенького трансформатора сердечник. На него необходимо выполнить обмотку, количество витков первичной обмотки должно быть около 265 – 300, вторичной – 15-18.
- Проверить ток холостого хода при помощи мультиметра, который должен показать значение около 200 А. Если показания больше, то число витков необходимо прирастить, если меньше – то соответственно прирастить.

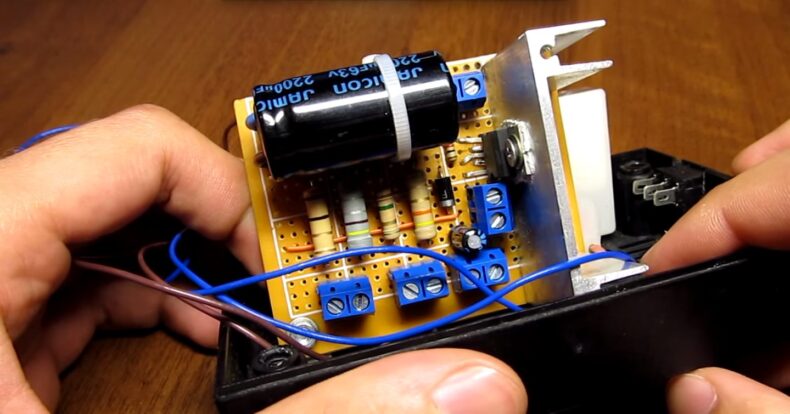

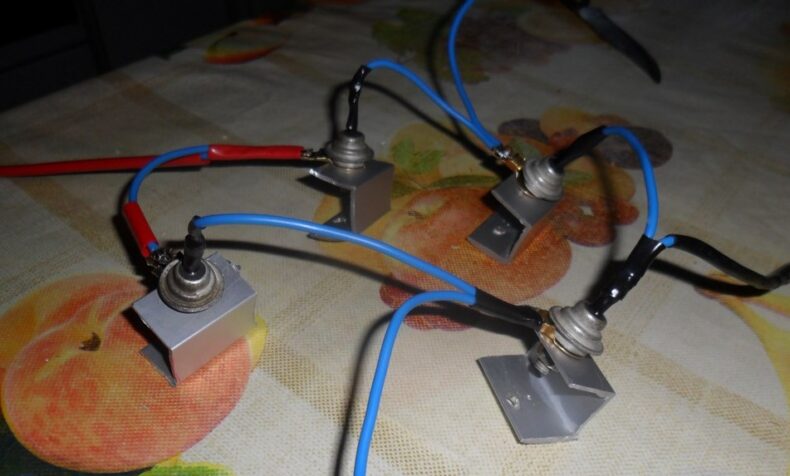

- Дальше подсоединяются тиристоры, потом диоды либо диоидный мост и в конце транзисторы.
- В конце присоединяются резисторы, выключатель и провода, при помощи которых трансформатор будет присоединяться к аккуму и зарядной розетке. Провод для зарядки обязан иметь обыденную вилку. Провода можно бросить открытыми, а присоединяться они будут при помощи обыденных «крокодилов».
После чего пуско-зарядное устройство готово и его можно применять.

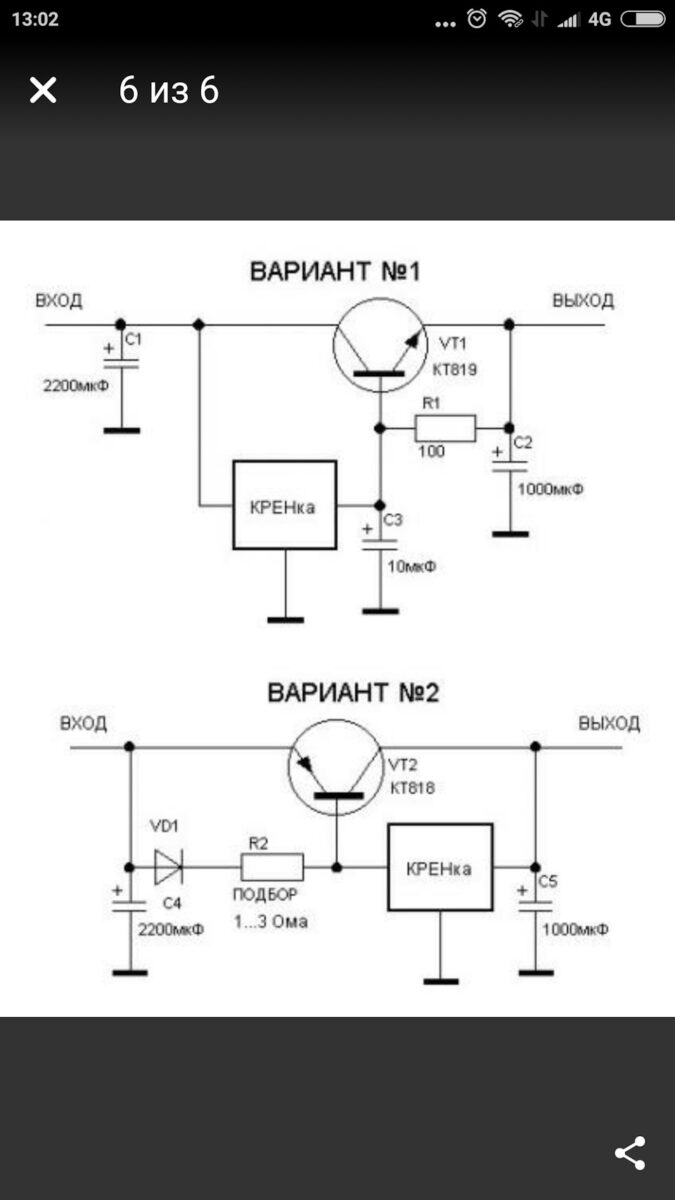

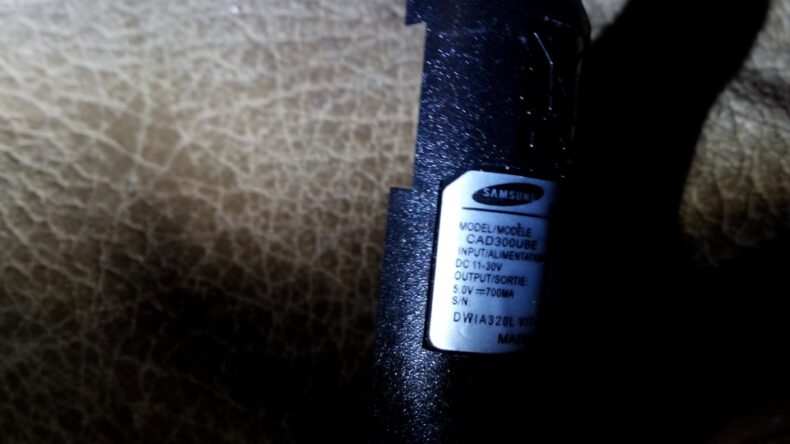

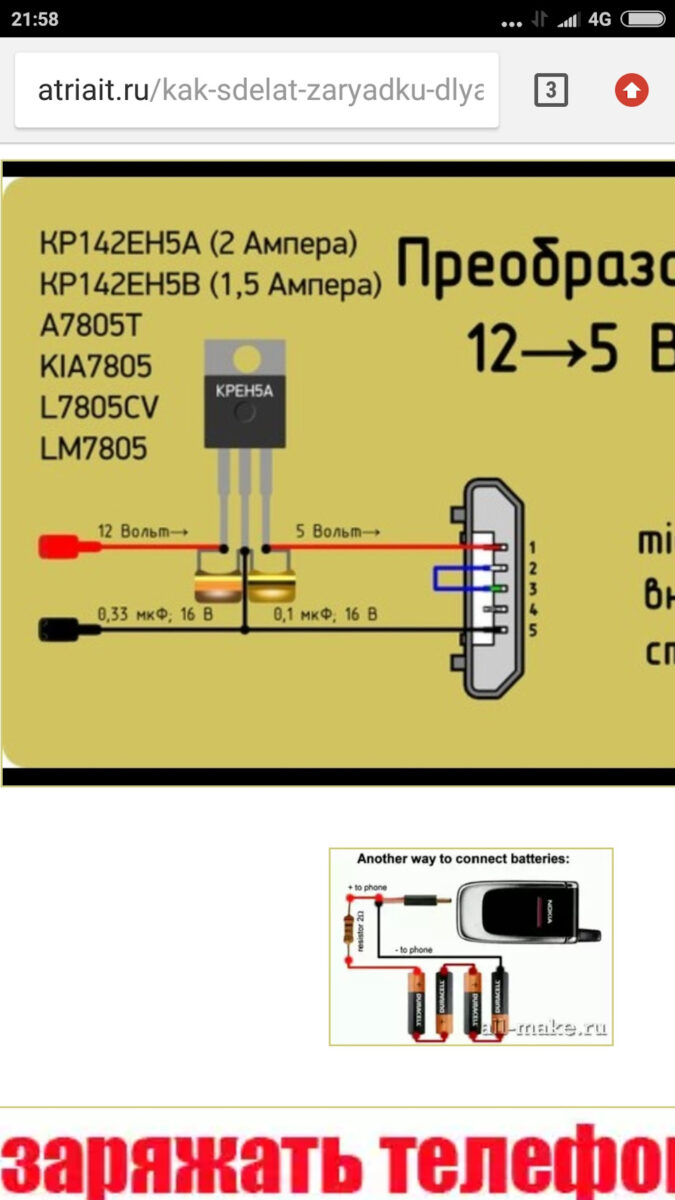

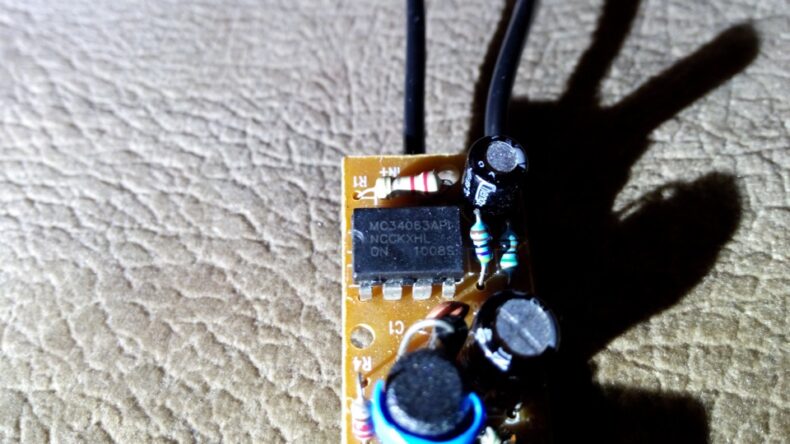

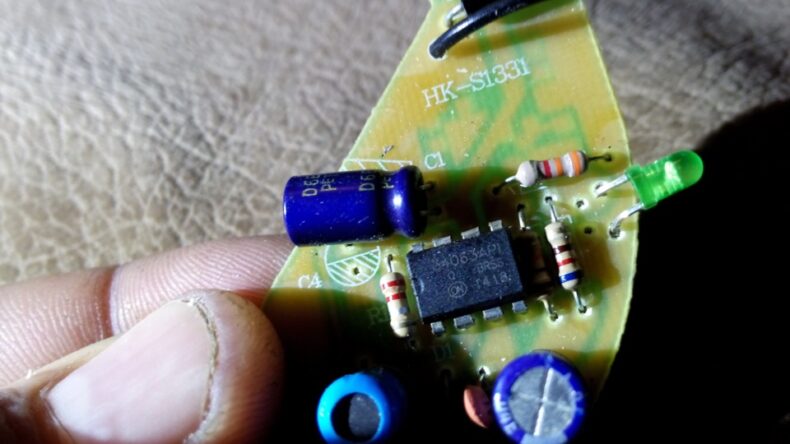

Зарядник для телефона

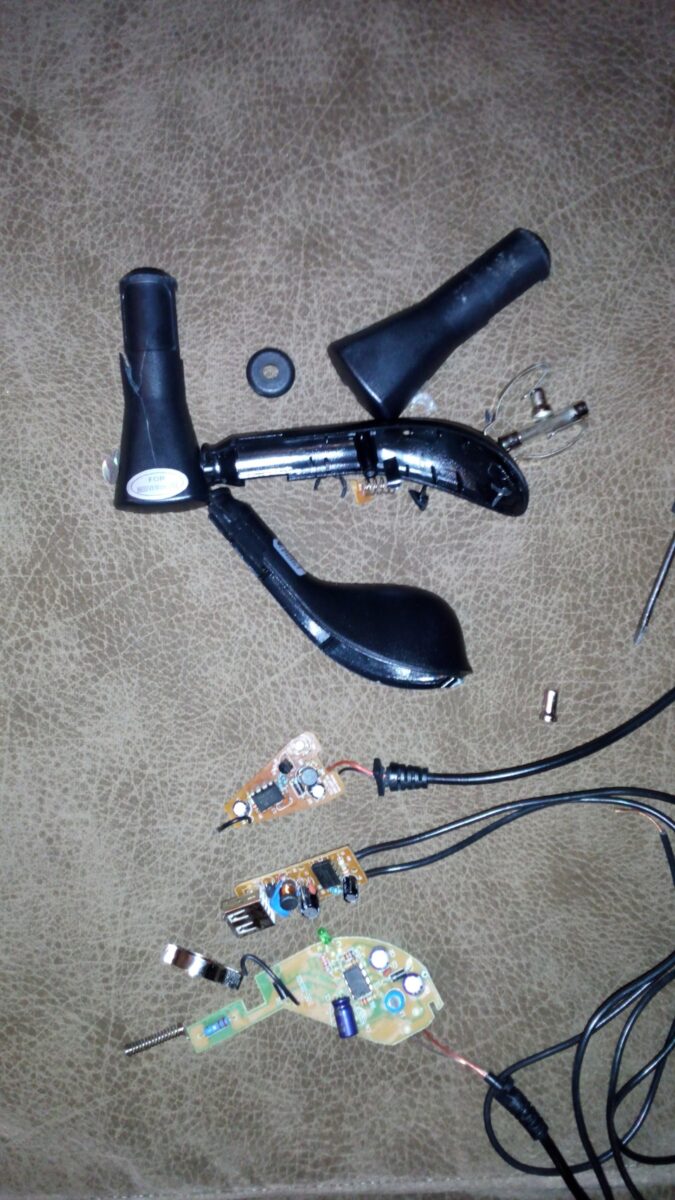

Методов как выполнить зарядное устройство для телефона своими руками достаточно много. Подобные зарядники могут иметь различные конструкции, более пользующиеся популярностью из которых:
- Аккумуляторные, которые изготовлены на базе батареек либо аккумов. Их преимущество в том, что выполнить такое устройство существенно проще. Не считая того, эти зарядки можно применять как паэр-банк. А когда батареи исчерпают свой ресурс – их можно поменять.
- Зарядки на базе вентилятора и магнитов. Эти зарядки являются практически генераторами энергии.
- Беспроводные зарядки. Они работают на базе магнитного поля и такие устройства полностью можно выполнить без помощи других.

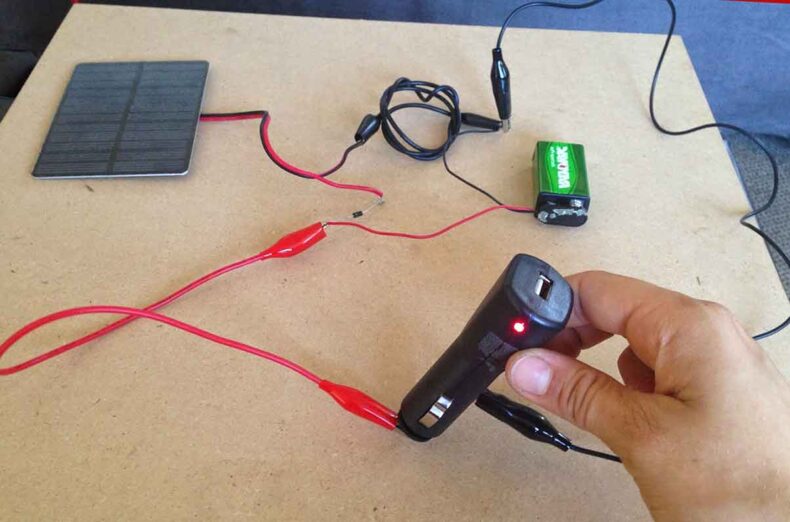

Портативная аккумуляторная зарядка

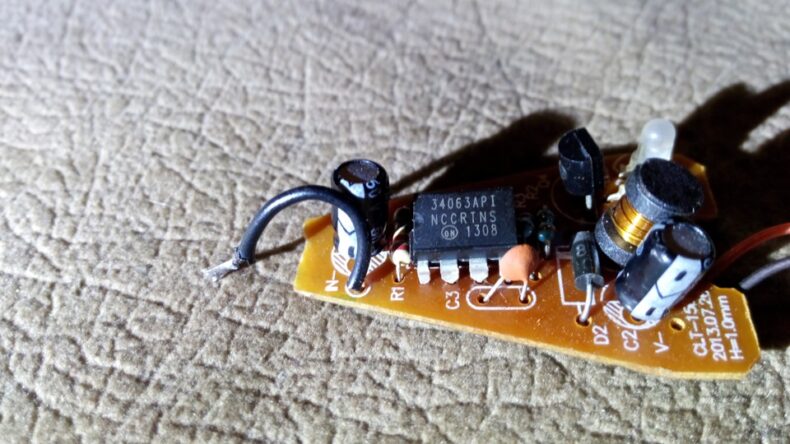

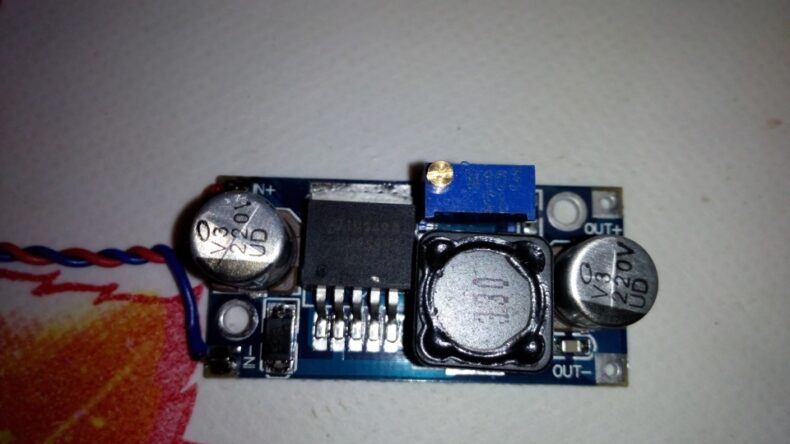

Вопрос, как выполнить зарядное устройство из компьютерного блока питания, так дабы оно служило и паэур-банком по сути легкий. Смастерить таковой зарядник для телефона проще всего.

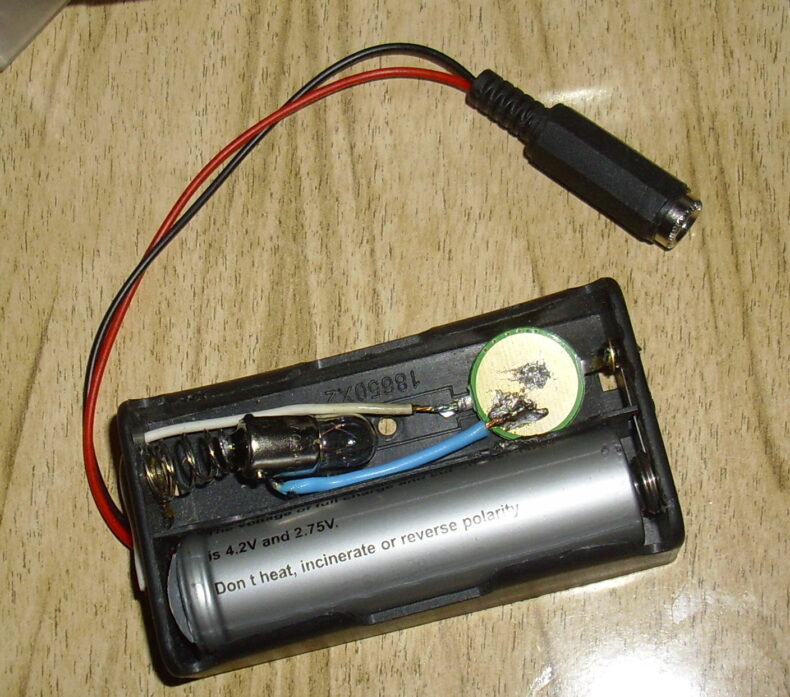

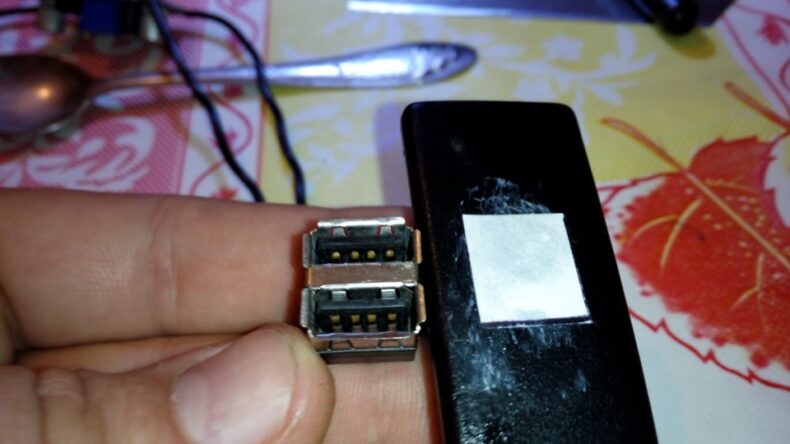

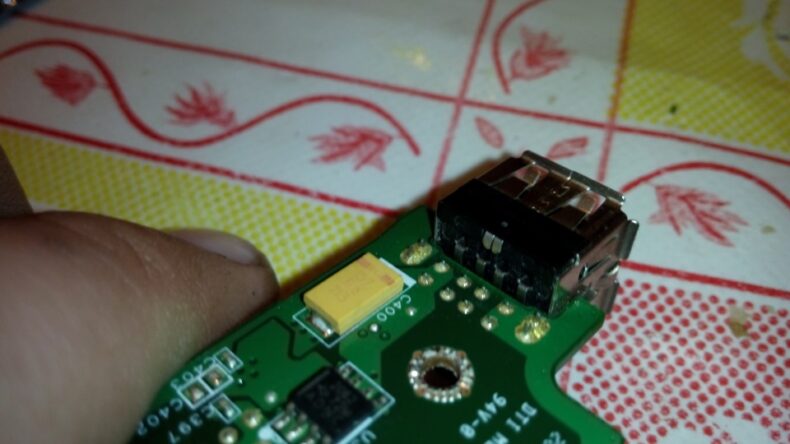

- Подобрать материалы и инструменты: батареи АА, отсек для них, USB-кабель, старенькый блок питания от компьютера либо любого другого устройства, паяльничек, тестер.

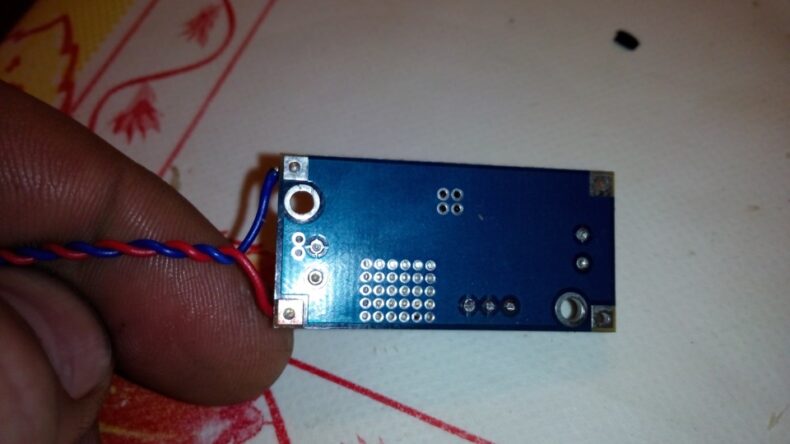

- От USB-кабеля отделить большой штекер, бросить провода только плюс и минус, другие заизолировать. Плюс и минус можно найти при помощи тестера.
- Провода необходимо припаять к разъемам старенького зарядника.
- Сейчас осталось только зарядить сами батареи и пауэр-банк готов.
Зарядник, сделанный при помощи вентилятора и магнитов
Таковой зарядник может не только лишь даровать телефону энергию, но и генерировать ее. Пошаговая аннотация:
- Подобрать инструменты и материалы: тонкие магниты, вентилятор от старенького компьютера, шнур, паяльничек, клей.
- К лопастям вентилятора нужно наклеить магниты. Вот поэтому принципиально, дабы они были тонкими и не мешали лопастям вертеться. Один из магнитов прикрепить в углу конструкции, угол при всем этом должен быть обратным от места присоединения проводов.
- Кабель для телефона прикрепляется к проводам вентилятора, при всем этом принципиально соблюсти полярность.
- С обратной стороны от углового магнита, но не в том углу, где крепятся провода, присоединить еще три магнитика. После чего вентилятор должен заработать. Если этого не вышло – его необходимо прокрутить.
- При работе вентилятора телефон можно сразу заряжать.
Беспроводная зарядка

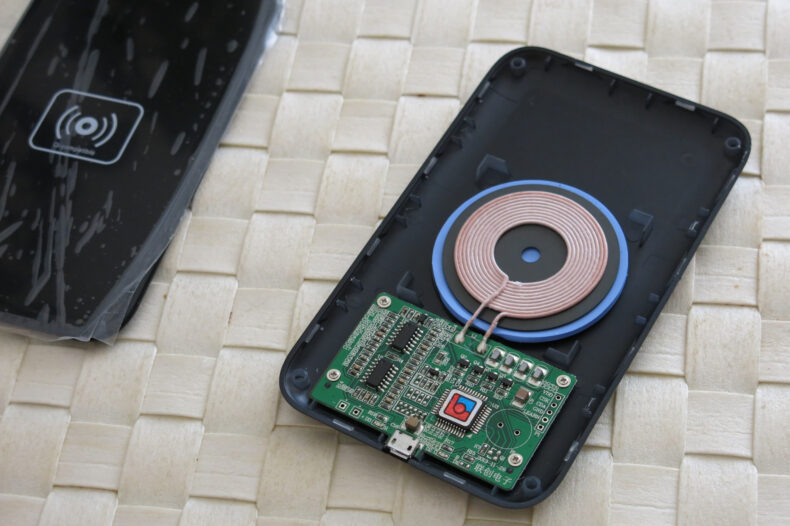

Беспроводные зарядки стоят дорого. Вот поэтому нередко появляется вопрос: как выполнить зарядное устройство для телефона своими руками. Неважно какая беспроводная зарядка действует на базе магнитных полей. Ток по полю передается от основной катушки. Таковой зарядник можно собрать и вручную, при этом от таковой зарядки может принимать ток даже обыденный телефон. Пошаговая аннотация:
- Подобрать материалы и инструменты: медную проволоку поперечником 1 мм, оправу поперечником 5-7 см, клей, паяльничек, конденсатор, резисторы и транзисторы, старенькую мобильную зарядку от телефона либо блок питания от компьютера.
- Проволоку намотать по спирали на оправу. Выполнить необходимо более 25 витков.
- Дальше необходимо сделать генератор импульсов. Он создается из зарядного устройства и платы, где располагаются конденсатор, резисторы и транзисторы. Потом к катушке подсоединяется зарядное устройство. При спайке проводов принципиально соблюсти полярность.
- Если телефон не поддерживает беспроводную зарядку, то к нему необходимо будет выполнить дополнительное устройство. Он делается из схожей катушки с медным проводом, но тут необходимо будет выполнить более 30 витков. К катушке присоединяется приемник из конденсатора, 2-ух диодов и стабилизатора напряжения. К приемнику присоединяется провод для телефона.
- После чего приемник можно включать в телефон, а сам он будет заряжаться от беспроводной зарядки.
Достоинства и недочеты самодельных зарядных устройств
Подобные зарядные устройства имеют свои плюсы и минусы.
Главные достоинства самодельных зарядных устройств:
- Низкая цена деталей и самого изделия
- Можно выполнить всякую конструкцию
- Большая часть схожих устройств могут быть портативными и даже не добиваться подключения к розетке
Такие изделия имеют и свои минусы:
- Низкая скорость зарядки
- Неаккуратный внешний облик
- Большая возможность поломки либо неверной работы
Но создавать зарядные устройства без помощи других в любом случае не только лишь прибыльно, но к тому же очень любопытно.
