4 обычных метода выполнить паяльничек из подручных материалов

Время от времени бывают ситуации, когда владельцу просто не обойтись без простого паяльничка. К примеру, необходимо залудить многожильный кабель для розетки, либо выпаять деталь из спаленного устройства. В такие моменты приходится либо одалживать инструмент, либо откладывать дело на неопределенный срок. Ведь не каждому захочется брать дорогостоящий паяльничек либо паяльную станцию, если он не является ремонтником. Но из этой ситуации есть обычный выход – без помощи других собрать маленький паяльничек, он как раз подойдет для маленькой работы. Процесс производства не отнимет много времени и сил, зато вы можете сберечь некоторую сумму средств и получите неоценимый опыт. Дальше мы поведаем, как выполнить паяльничек своими руками в домашних критериях. Для вас будут предложены несколько конструкций, и вы можете избрать ту, которая подойдет для вас больше всего.

Мысль №1 – Используем резистор

1-ая и более обычная разработка производства электрического паяльничка своими руками – с внедрением массивного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что дозволит питать его от разных источников тока, и даже выполнить переносной вариант, питающийся от авто аккума. Для того дабы без помощи других сделать инструмент, Для вас пригодятся следующие материалы:

• Русский проволочный резистор (ПЭВ), покрытый глиняной изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать составляющие и с другими чертами, зависимо от того, на какую мощность вы желаете выполнить паяльничек и от какого напряжения планируется его питать. Вот простая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльничек, в Вольтах; P – предпочитаемая мощность нагревателя в Ваттах. Эту деталь можно приобрести на рынке либо в магазине радиодеталей, также вынуть из старенького русского устройства.
• Текстолитовая либо фанерная пластинка для производства комфортной ручки. Можно применять и другие токонепроводящие материалы, которые сумеют выдержать высочайшие температуры, к примеру, некоторые виды пластика.
• Два медных прута различного сечения. Тот, который потолще, выбирается строго по внутреннему поперечнику резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а поэтому, и время нагрева, удобство работы. 2-ой должен быть тоньше, он будет выступать в качестве нажимала. При помощи ратфиля его необходимо будет заточить под комфортную для вас форму. Главные типы нажимал представлены на картинке. Сразу хотелось бы отметить, что самым комфортным является вариант по типу плоской отвертки, так как на нем комфортно переносить припой к месту работы, и может быть как пропаивать мощные контакты, так и делать узкую работу.
• Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы сможете узреть на рисунке ниже.

Дабы самому выполнить паяльничек из резистора в домашних критериях, Вы должны выполнить следующие этапы:

1. В торце толстого медного прутка необходимо просверлить отверстие и изгнать резьбу под винтик при помощи метчика. Также нужно вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Выполнить это можно при помощи треугольного надфиля либо ножовки по металлу.
2. Со второго торца просверлите отверстие поперечником, как у узкого прута, который будет выступать в роли нажимала мини паяльничка.
3. Все элементы стержня необходимо собрать в одно целое, как показано на рисунке.
4. Резистор подготавливается для крепления нажимала паяльничка, которое необходимо воткнуть и зафиксировать сзади винтиком с шайбой.
5. Из текстолитовой либо фанерной пластинки необходимо своими руками выполнить комфортную ручку с посадочным местом под резистор и провод. Для этого при помощи лобзика выпилите две однообразные половины ручки и проделайте отверстия и углубления под винты и гайки.
6. К выводам нагревателя нужно подключить шнур для питания. Его непременно необходимо прикрутить на винты, дабы контакт был надежным.
7. Готовый самодельный паяльничек скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно просто паять микросхемы и даже выполнить зарядное устройство для авто аккума своими руками. Работать он может не только лишь от блока питания, но и от аккума. На форумах мы повстречали огромное количество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень комфортно!

Направьте внимание, что при первом включении все паяльнички могут некоторое время дымить и разить. Это нормально для хоть какой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Потом это закончится.

Видео аннотация по изготовлению простого электроприбора

Мысль №2 – 2-ая жизнь шариковой ручке

Еще есть одна необыкновенная, но в то же время обычная мысль того, как выполнить паяльничек своими руками из подручных материалов для пайки маленьких деталей либо smd компонент. В данном случае нам опять-таки понадобится резистор, но сейчас уже не ПЭВ (как раньше варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

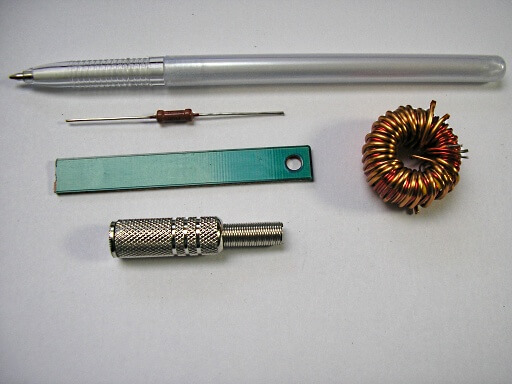

Итак, для начала Вы должны приготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с чертами: сопротивление 10 Ом, мощность 0.5 Вт.
• Обоесторонний текстолит.
• Медная проволока поперечником 1 мм, ее можно смотать со старенького дросселя либо приобрести в магазине электрики одножильный медный провод в изоляции и аккуратненько снять ее канцелярским ножиком
• Железная либо медная проволока поперечником менее 0,8 мм.
• Провода для подключения к сети.

Выполнить паяльничек из ручки в домашних критериях достаточно легко, необходимо всего только выполнить следующие этапы:

1. Снять слой краски с поверхности резистора. Эту операцию можно провести при помощи шкурки, надфиля либо ратфиля, в последнем случае, ножика. Главное не перестараться, дабы не разрушить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и малость нагрейте.
2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (поперечник 1 мм). Дабы проволока не соприкасалась с чашечкой (этого необходимо непременно избежать), сделайте раззенковку более толстым сверлом, как показано на рисунке ниже. Кроме этого необходимо выполнить маленькой пропил для проволоки прямо на чашечке резистора. В этом для вас снова поможет треугольный надфиль.
3. Выгните железную проволоку по форме ручки с креплением в виде кольца, поперечником, как у испила на чашечке. Если у вас медная проволока, то нужно зажать чашечку в ней и выполнить закрутку при помощи пассатижей, дабы контакт был надежным, но не перестарайтесь, по другому вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
4. Аккуратненько из обоестороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фото. Необязательно брать конкретно новый лист текстолита. Можно лобзиком выпилить подходящий кусочек из хоть какой ненадобной двухсторонней платы. Либо вообщем обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке при помощи суперклея. Главное необходимо направить внимание, дабы расстояние между нагревательным элементом и ручкой было больше 5 см, по другому пластик может расплавиться.
5. Дальше необходимо собрать самодельный паяльничек из ручки, что не должно вызвать сложностей.
6. Остается установить тонкое нажимало в место посадки. Дабы медная проволока не прожгла резистор, необходимо выполнить слой защиты из куска слюды или керамики между задней стеной и жалом.
7. Последнее, что необходимо выполнить – это подключить самоделку к блоку питания на 1 А и напряжение менее 15 Вольт при помощи проводов.

Вот и вся разработка сотворения самодельного мини паяльничка в домашних критериях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы просто с этим справитесь, а все материалы можно отыскать у себя дома, разобрав старенькую технику либо поискав их в закромах.

Как выполнить более сложную модель мини паяльничка в домашних критериях?
Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Мысль №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать надлежащие схемы. Мастер-класс по изготовлению самодельного импульсного паяльничка будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что нажимало греется уже через 5 секунд после включения питания, при всем этом нагретым стержнем можно будет просто расплавлять олово. В то же время выполнить его можно из импульсного блока питания от лампы дневного света, незначительно усовершенствовав плату в домашних критериях.

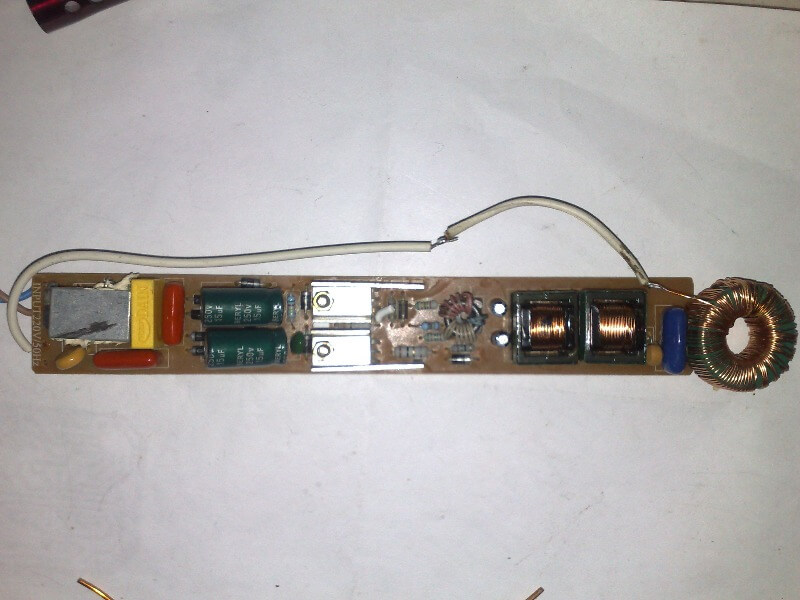

Как и в прошлых примерах, поначалу разглядим материалы, из которых можно выполнить паяльничек своими руками в домашних критериях. Перед сборкой Вы должны приготовить следующие средства находящиеся под рукой:

Все, что Для вас нужно – подключить нажимало к вторичной обмотке, которая, на самом деле, и так является его частью. После чего один из выводов балласта нужно подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме находится опасное для жизни напряжение 220 вольт!

Механизм работы этой конструкции состоит в том, что балласт от лампы делает переменное напряжение, которое подается на первичную обмотку трансформатора и снижается до низких значений, при всем этом ток увеличивается во много раз. Один виток, который и является, на самом деле, жалом паяльничка выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит резвый нагрев, после того как кнопка отпущена, нажимало стремительно остывает, что очень комфортно, так как не надо длительно ожидать нагрева и остывания инструмента.

Мысль №4 – Обычный проволочный вариант

Еще есть один вариант производства маленького паяльничка – с внедрением нихромовой проволоки. Для этого для вас пригодится:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее поперечник.
2. Расположите в него кусочек медной проволоки так, дабы он выступал приблизительно на 5 см и закрепите его там при помощи густой замазки из гипса, дайте просохнуть.

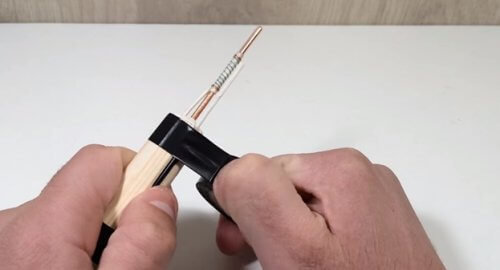

3. Оденьте на медный прут, являющийся жалом, изоляцию и намотайте необходимое количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их поближе к ручке. Потом соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас вышла еще одна обычная и надежная конструкция паяльничка, изготовленная своими руками.

Мы все таки советуем применять или 1-ый, или 2-ой вариант, который является более понятным и обычным в изготовлении. Что касается трансформаторного варианта, он хоть и сильнее, но все таки не так комфортен в использовании. Возлагаем надежды, что данные фото аннотации были вам полезными и в итоге советуем непременно просмотреть все видео примеры, в каких процесс сборки рассмотрен более тщательно!

Паяльничек резвого нагрева своими руками

Всем привет, нередко меня требуют выполнить для них таковой паяльничек, который грелся бы одномоментно, другими словами за пару секунд. Довольно издавна я делал всякие различные импульсные, сетевые паяльнички, которые в состоянии стремительно греться, имеют легкий вес и относительно малогабаритный размер.

Очередной таковой паяльничек необходимо было выполнить для родственника, потому сходу перейдем к делу.

Такие паяльнички имеют обычный механизм работы, по факту это трансформатор, вторичная обмотка которого представляет из себя несколько витков толстой шины, которая обеспечивает приличный ток.

Если замкнуть выход этой обмотки более узкой, железной проволокой, то последняя начнет греться, эта самая проволока в таких паяльничках в роли нажимало.

1-ые такие паяльнички имели большой вес из- за примененного в них стального сетевого трансформатора, на данный момент тот же принцип можно воплотить с применением обычных, импульсных источников питания, которые еще компактнее и имеют легкий вес.

В моём проекте все началось поиском соответственного корпуса и как на зло в наличии не было корпусов от электронных трансформаторов, которые отлично подходят по размерам для такового паяльничка, потому корпус пришлось выполнить из стеклотекстолита.

Введите электронную почту и получайте письма с новыми поделками.

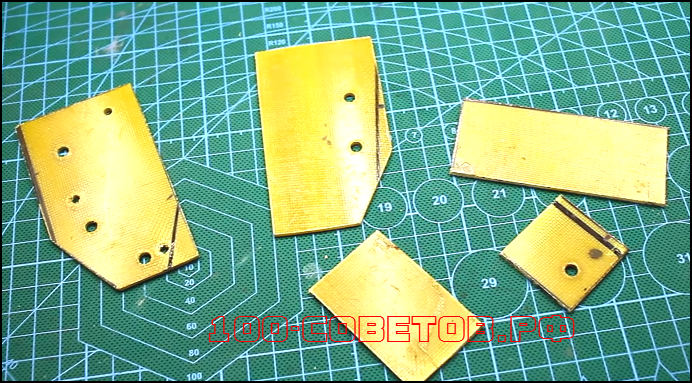

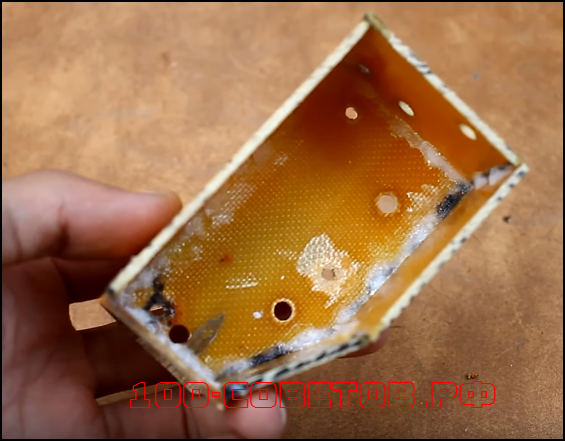

Порезал лист, обработал края заготовок и склеил всё это дело супер клеем с добавлением соды, корпус вышел очень крепким.

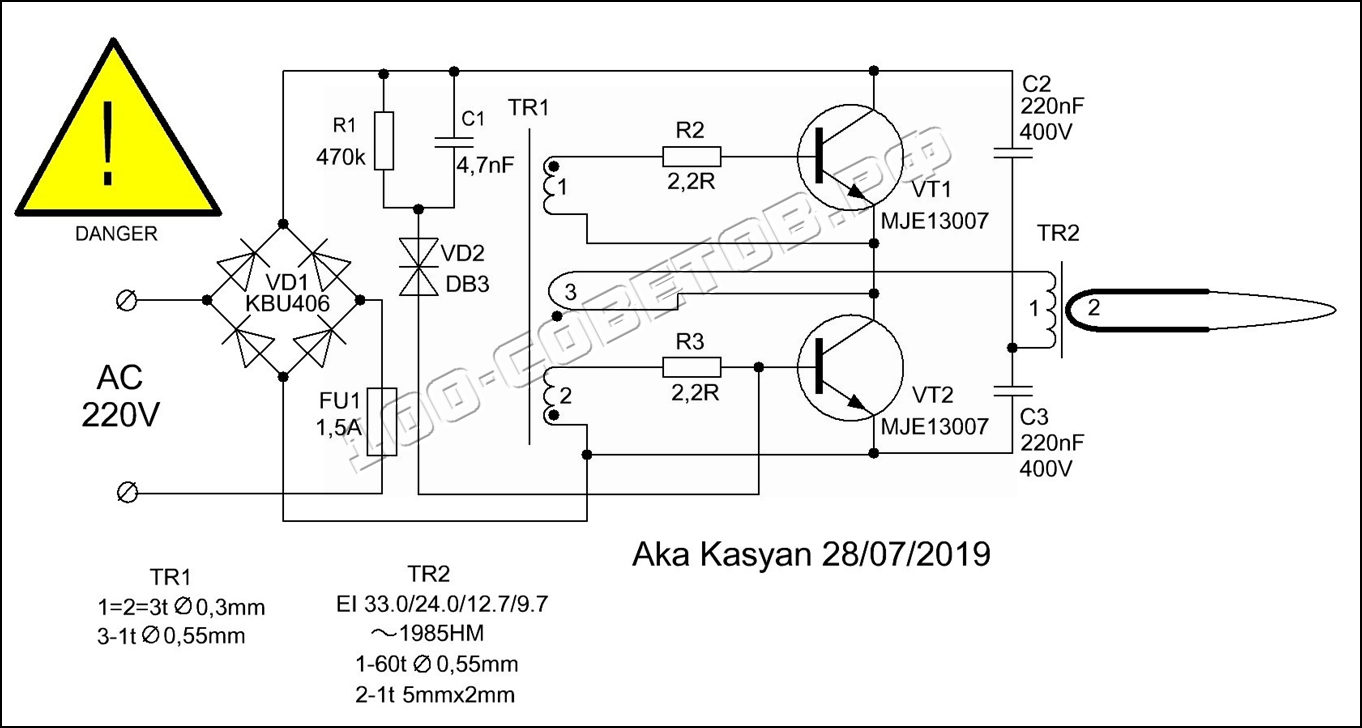

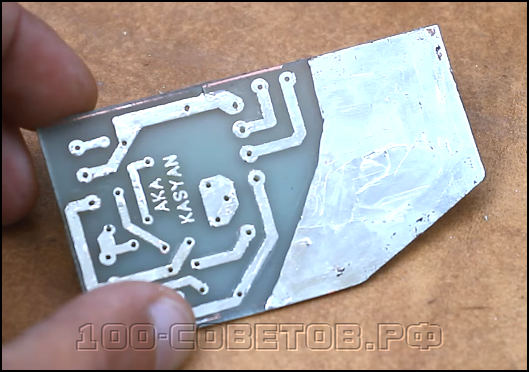

Дальше была сделана интегральная схема (скачать её можно совместно с общим архивом проекта по ссылке в конце статьи).

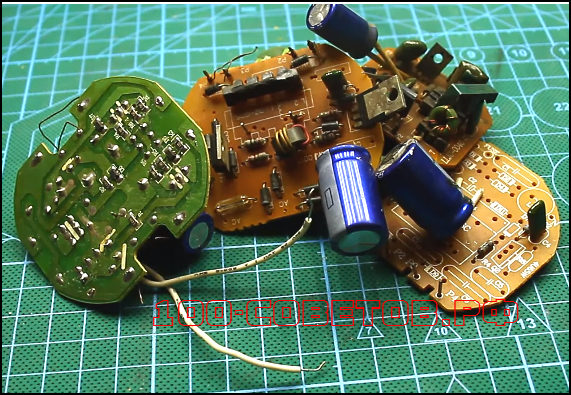

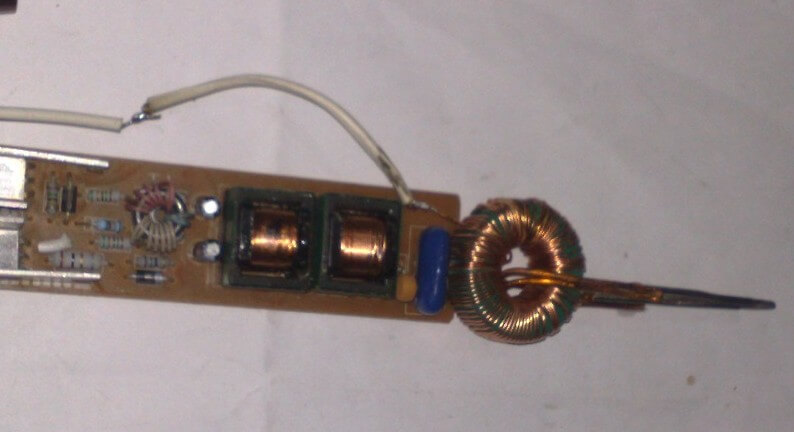

Огромную часть компонент можно изъять с плат балластов старенькых экономок, включая силовые транзисторы.

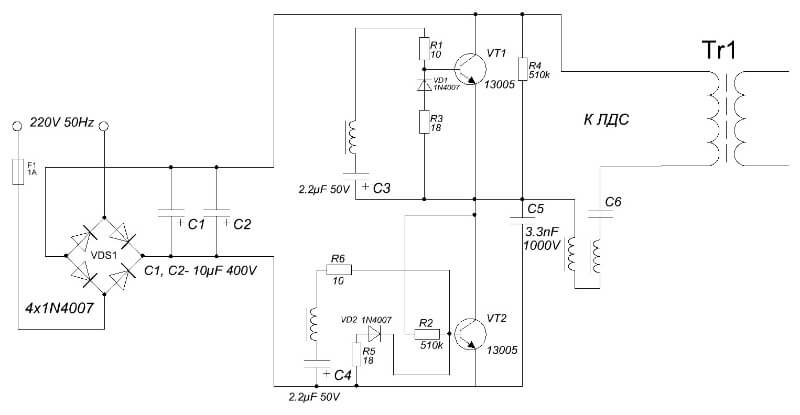

Сама схема полумостовая, автогенераторная по факту облегченная схема электронного трансформатора для низковольтных, офисных галогенных ламп.

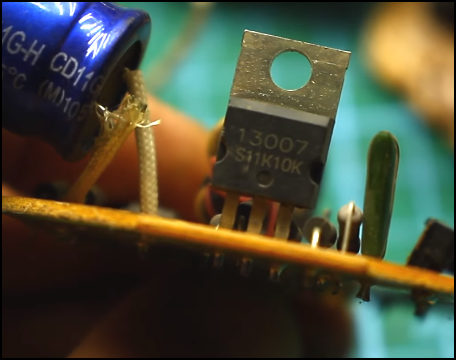

Силовые транзисторы можно взять из линейки MJE, прекрасно подходит MJE 13005, 007, 009,

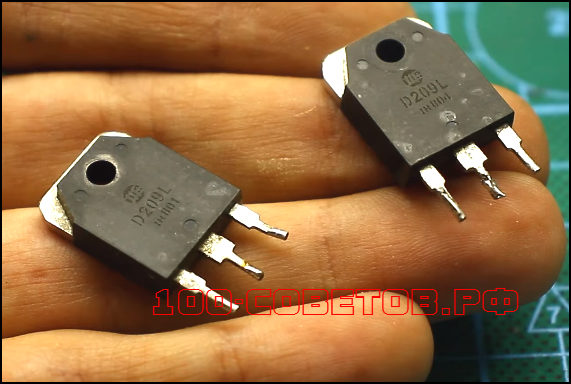

в моём же случае применены подобные высоковольтные транзисторы Д209, которые когда то выдрал из компьютерного блока питания.

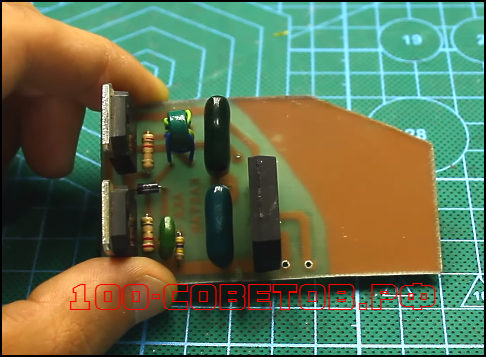

На плате имеем всего несколько компонент, транзисторы и ёмкости в схеме полумостового преобразователя, имеем также задающий элемент, симметричный динистор DB3 с частото-задающей цепью.

Трансформатор управления и трансформатор силовой.

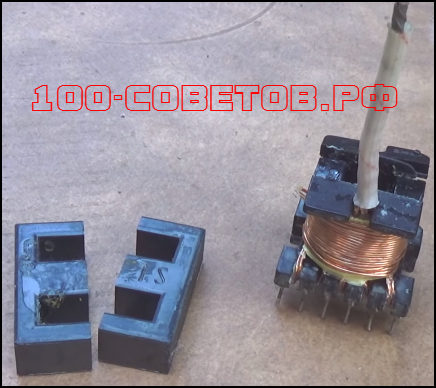

Силовой трансформатор можно взять от компьютерного блока питания, при том от любого, смотать все заводские обмотки и намотать новейшую.

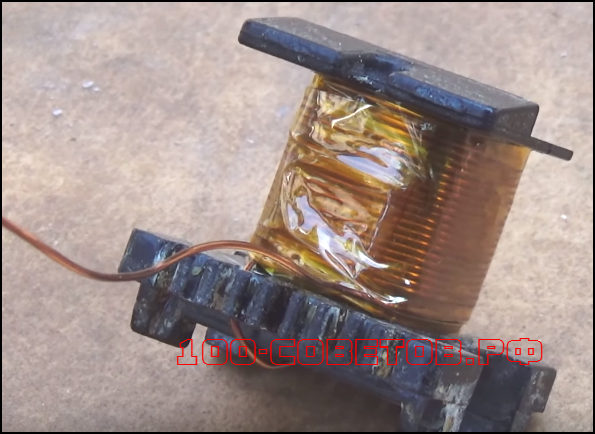

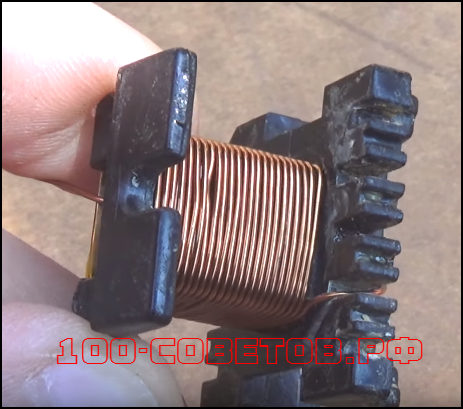

Первичная обмотка намотана проводом 0,55 мм и состоит из 60 витков, намотку делают послойно, каждый слой изолирует к примеру теплостойким скотчем.

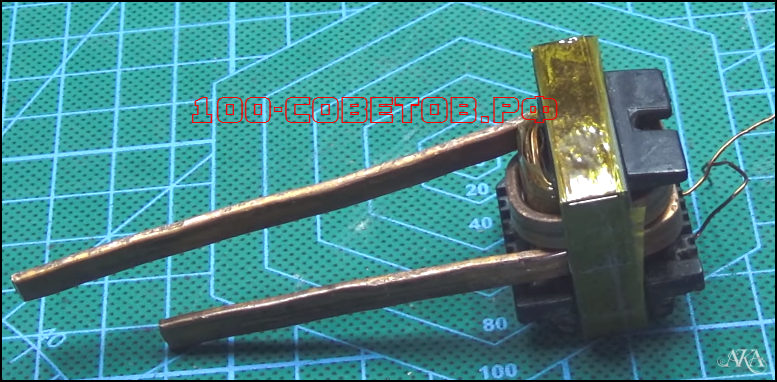

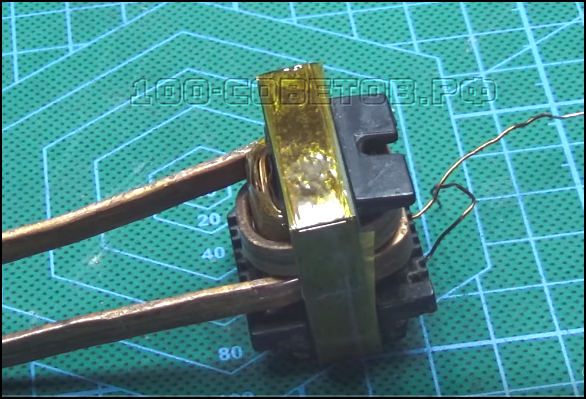

Вторичная обмотка, один, два витка медной шины, в моём случае шина взята с обмотки статора авто стартера, уложить такую шину достаточно тяжело, но может быть.

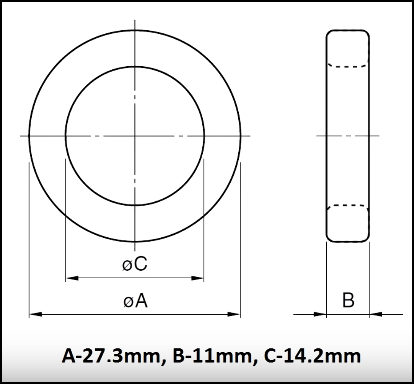

Размеры использованного мною сердечника на данный момент перед вами

в принципе трансформатор для такового блока питания особо не критичен, плюс-минус несколько витков большой роли не играют.

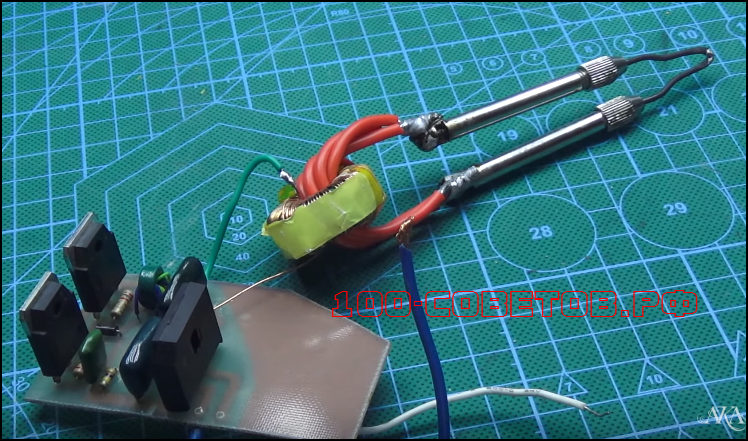

Позднее в собственном хламе отыскал трансформатор, который когда-то делался конкретно для такового паяльничка, на нём уже имелись обмотки и цанговый держатель для нажимала от промышленного паяльничка такового плана, потому в самый последний момент принял решение применять конкретно этот трансформатор.

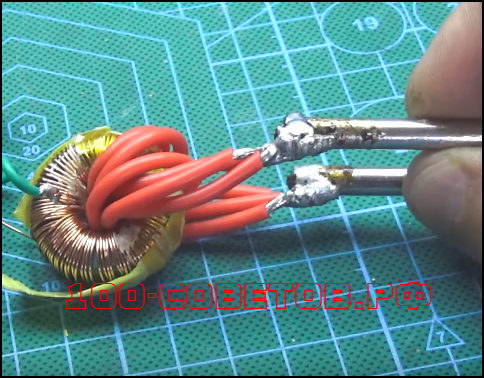

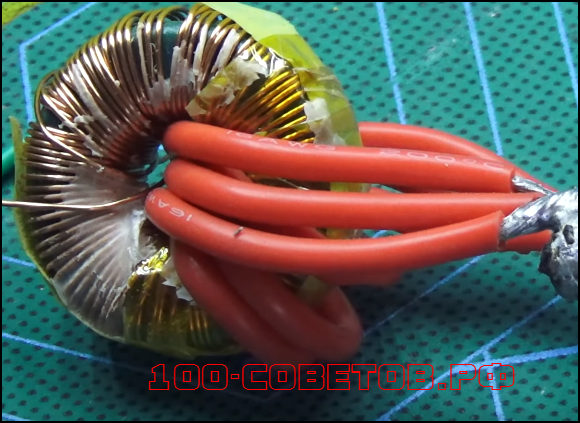

Трансформатор кольцевой от промышленного электронного трансформатора, проницаемость две с половиной тысячи, размеры на данный момент перед вами

сетевая обмотка намотанная проводом 0,5 мм и состоит из 90 витков, вторичная обмотка два витка тройным проводом по 16 авг, провод многожильный в теплостойкой силиконовой изоляции.

В качестве приза на силовом трансформаторе можно намотать дополнительную обмотку из нескольких витков, которые будут питать подсветку.

Входной диодный мост — можно применять готовый диодный мост с током от 2 ампер и оборотным напряжением более 400 вольт, или собрать мост из 4 отдельных диодов.

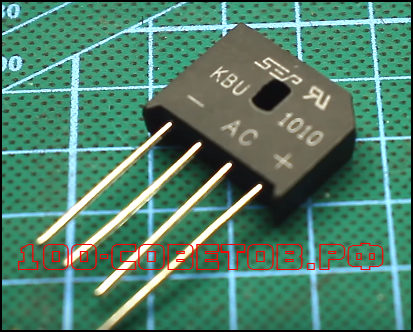

Я же использовал готовые мостик KBU 1010, это 10 амперный мост с оборотным напряжением один киловольт, для такового источника питания это очень жирно, но мостики были в наличии потому и поставил.

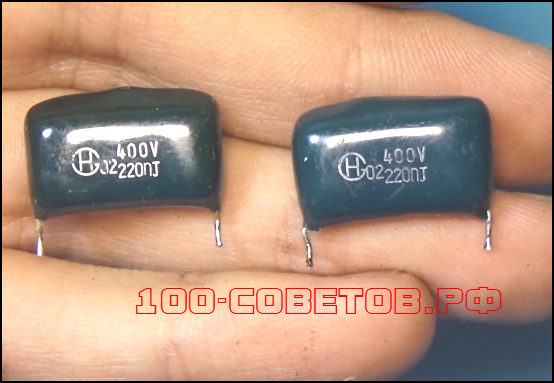

Ёмкости полу моста подбираются на напряжение 400 вольт,

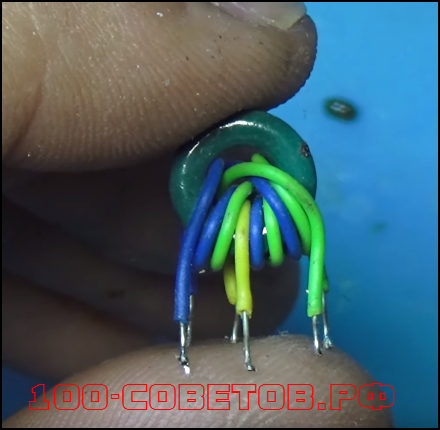

минимум 250, ну и трансформатор управления — он имеет 3 обмотки, 2 базисных для управления ключами и обмотка оборотной связи по току, которая состоит всего только из 1-го витка.

Трансформатор намотан на ферритовом колечки, такие кольца можно отыскать на тех же платах балласта от экономламп, на схеме указаны начала всех обмоток, если полярность намотки не соблюдается схема работать не будет.

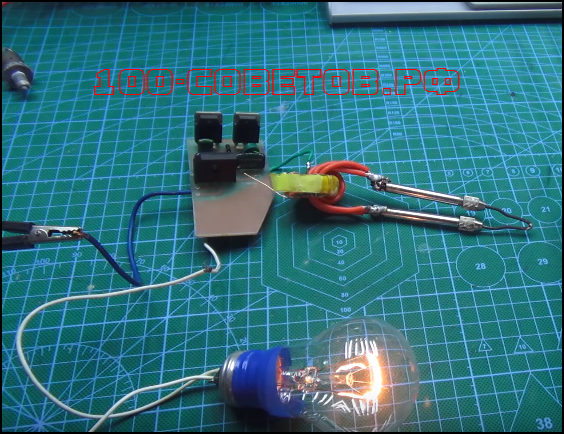

Готовую плату нужно проверить, при том последовательно с одним из сетевых проводов подключают сетевую страховочную лампу накаливания с мощностью в 40-60 ватт.

Данная схема не запускается без выходной нагрузки, потому при первом включении она может не подавать признаков жизни, но стоит чем-нибудь нагрузить выход и схема запустится.

В нашем случае выход нагружен жалом,

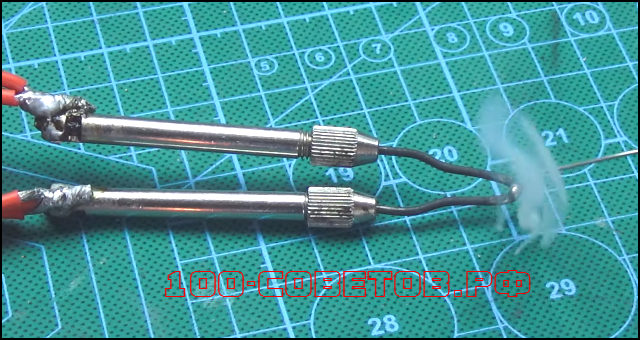

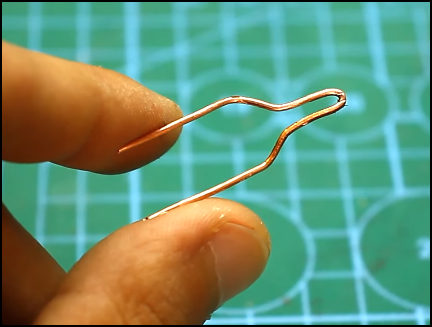

нажимало можно выполнить к примеру из медного провода с поперечником около 1-го мм, такое нажимало будет владеть высочайшей теплопроводимостью, но поменять его необходимо достаточно нередко,

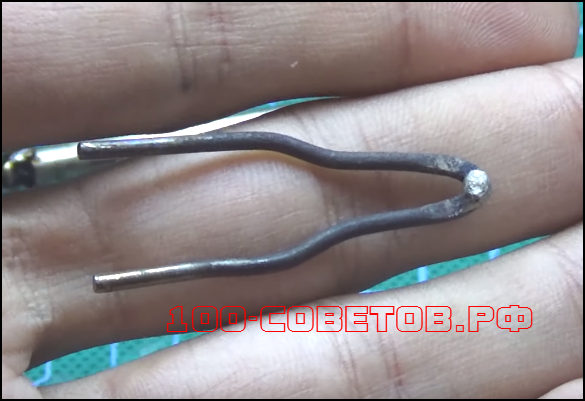

2-ой вариант нажимала применять металлический провод, из-за огромного сопротивления железа, нажимало будет греться резвее, такое нажимало более долговременное, но не светится высочайшей теплопроводимостью, кстати в промышленных паяльничках очень нередко используют конкретно стальное нажимало.

Схема работает очень тихо, сильно будет нагреваться только вторичная обмотка, которой передаётся нагрев от нажимала.

Силовые транзисторы в принципе не перенагреваются, но лучше установить их на маленькие дюралевые радиаторы, в случае применения общего радиатора, транзисторы непременно необходимо изолировать пластмассовыми втулками и теплопроводящими изолирующими прокладками.

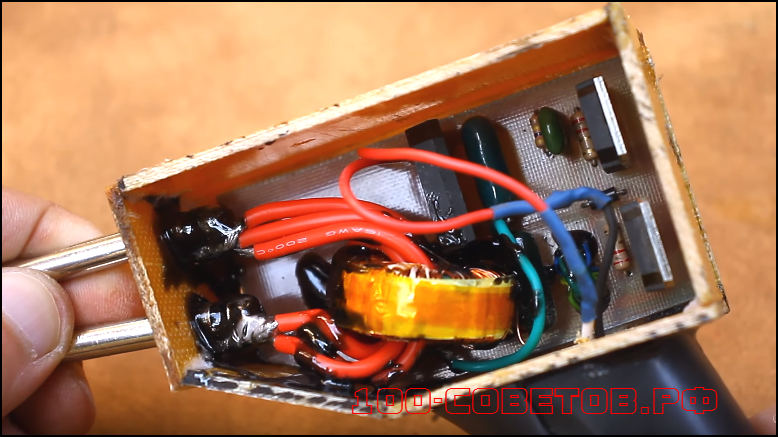

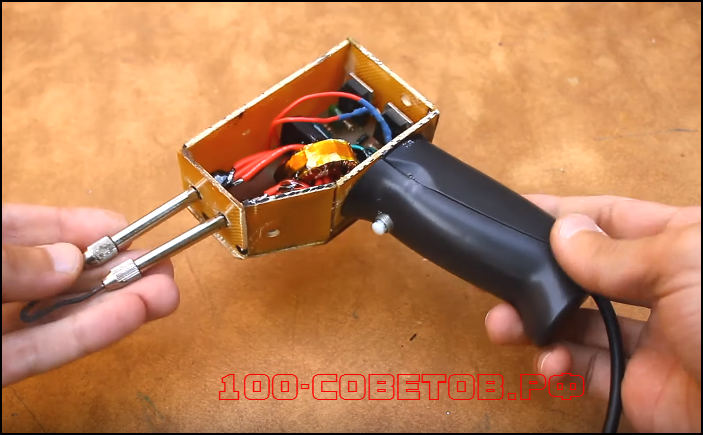

После проверки работоспособности паяльничек можно включить в сеть без страховочной лампы, а после установить в корпус.

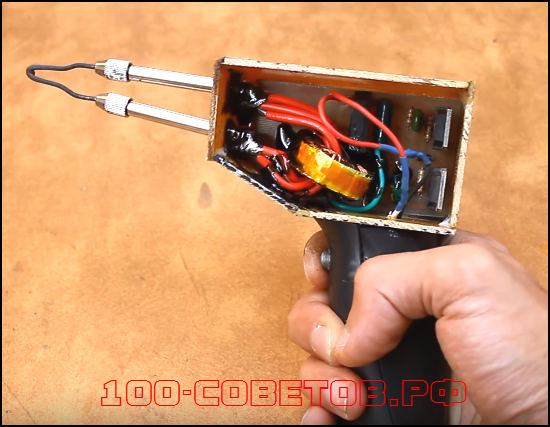

Принципиально, дабы корпус был неопасным так, как на плате имеется высочайшее напряжение, для постройки корпуса лучше применять стеклотекстолит либо пластик.

Так как паяльничек такового класса греется фактически мгновенно, нет необходимости оставлять его включенным, потому сетевой выключатель представляет из себя кнопку без фиксации, которая запускает паяльничек.
