Как выполнить своими руками антенну

Мобильный веб всё же проигрывает домашнему в скорости. Не всегда абоненты находятся в размеренной зоне покрытия. Если сигнал слабенький, скорость загрузки страничек будет низкой. Одно из решений — наружняя антенна к USB-модему. Её можно или приобрести, или выполнить без помощи других из средств находящихся под рукой.

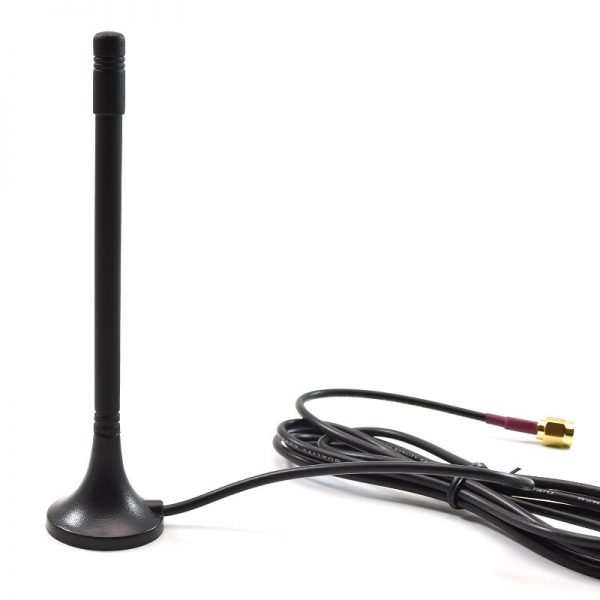

В каких случаях нужна антенна для модема

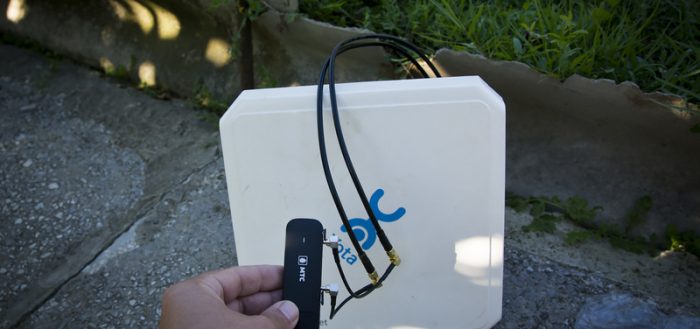

Антенна сделает лучше мобильный веб, если на значке сигнала находятся два либо вообщем одно деление. Комплектующие наружной антенны будут улавливать сигнал там, где интегрированная антенна этого выполнить не может. Если сигнала совсем нет, есть возможность, что даже наружняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём с боковой стороны для подключения кабеля от наружной антенны

Если неувязка исключительно в скорости — делений много, вероятнее всего, причина в том, что базисная станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не возрастет. В данном случае рекомендуется поменять оператора либо испытать навести антенну на другую вышку компании.

Какие виды 3G/4G-антенн бывают

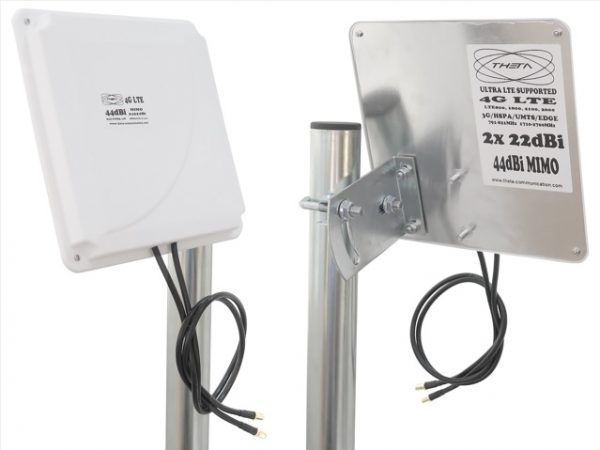

Антенны (как покупные, так и самодельные) делят на некоторое количество видов зависимо от нескольких характеристик. Если гласить о методе установки, есть комнатные либо уличные антенны. Последние более действенные, так как они работают в открытом пространстве, где меньше всего помех. Они подходят для тех абонентов, которые живут далековато от вышки.

Комнатные антенны не такие действенные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. 1-ые более многофункциональные — они в состоянии принимать сигнал 2G и 3G, когда, например, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида в состоянии ловить сигнал сходу от нескольких вышек. Ещё различают обыденные устройства и антенны MIMO — усовершенствованное оборудование сходу с 2-мя антеннами, которые принимают сигнал раздельно друг от друга, но передают сигнал модему сразу. Они в состоянии прирастить скорость и до 100 Мбит/с.

У антенны MIMO на самом деле два приёмника, отсюда и её эффективность

Зависимо от наличия в антенне усилителя устройства делят на активные и пассивные. Пассивные, где усилителя нет, не так сильно облагораживают сигнал мобильной сети, как активные, но при всем этом их не надо подключать к розетке (усилитель работает от электрической сети).

Изготовка антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно отыскать свободную жестяную банку — будь то от кофе либо газированных напитков. Лучше, дабы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В конечном итоге в банке будет создаваться стоячая волна.

Что необходимо выполнить с банкой, дабы из неё вышла антенна:

Разглядим самый обычной вариант — без применения проводов. Нужна только банка и модем. Снимаем крышку с банки. В стене поближе ко дну делаем отверстие, дабы в него поместился модем.

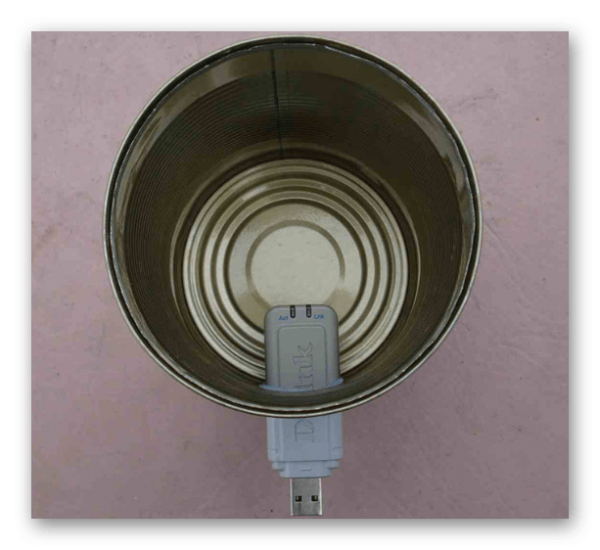

Размещаем модем в отверстии, дабы задняя часть со интегрированной антенной оказалась в банке.
Берём USB-удлинитель и через него подключаем модем к компу. Модем с банкой ставим на подоконник либо поближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, дабы очень усилить сигнал.

Воткните модем в отверстие

Минус метода в том, что он подойдёт не для всех случаев, к примеру, если вы живете на первом либо втором этаже и ваш дом размещается далековато от вышки. Она может для вас посодействовать, если препядствия с сигналом не очень серьёзные. Таким макаром, антенна обычная в изготовлении, но не так действенная, как, к примеру, антенна Харченко.

Более непростая вариация баночной антенны — с железным коннектором снутри и проводом, который тянется от него:

В банке нужно просверлить отверстие для коннектора. Лучше применять коннектор с гайкой.

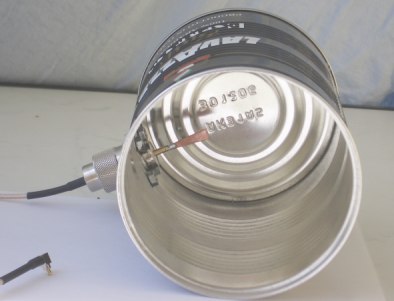

К коннектору необходимо припаять штырь из кусочка медного провода, коннектор завинчивается в банку (нужно проследить, дабы у него был электрический контакт с внутренней стороной банки, т. к. время от времени она бывает лакирована).
После чего остается только выполнить шнур для подсоединения антенны к модему.

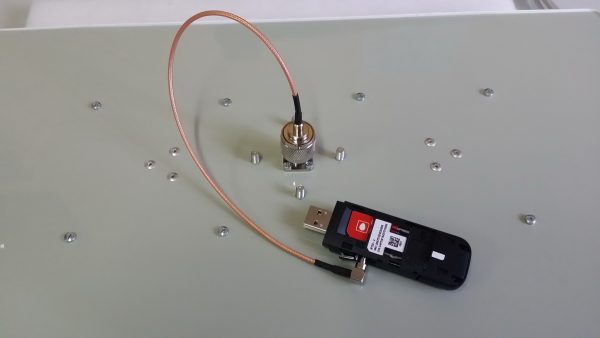

Баночную антенну можно выполнить с кабелем

Антенна из проволоки

Ещё один простой метод усилить угасающий сигнал мобильной сети — медная проволока. Ей необходимо обмотать нижнюю часть модема, где находится внутренняя антенна. Кое-где 20 – 30 см проволоки должны остаться свободными. Этот свободный кусочек выгибаем — он должен находиться перпендикулярно модему, другими словами вертикально. Размещаем модем с самодельной антенной на окне и подключаем её к ПК при помощи удлинителя.

Сделайте несколько витков вокруг модема и выпрямите кабель по вертикали

Удлинитель можно приобрести прямо с усилителем — это также поможет сделать лучше характеристики.

Антенна Харченко (биквадрат): обычная пошаговая аннотация

Учёный Харченко предложил эту модель рамочной антенны в 1961 году. Она использовалась как приёмник для ТВ-передач. Антенна очень эффективна — она выступает в роли и приёмника, и усилителя. Она широкополосная, способна прирастить мощность сигнала до 3 – 4 дБ при отсутствии рефлектора и до 8 – 9 дБ с рефлектором (железной панелью, которая отражает сигнал). При всем этом не принципиально, 3G это либо 4G.

Минус её в трудности производства по сопоставлению с прошлыми самодельными антеннами. Но при должном желании совладать с её созданием сумеет каждый:

достигнуть

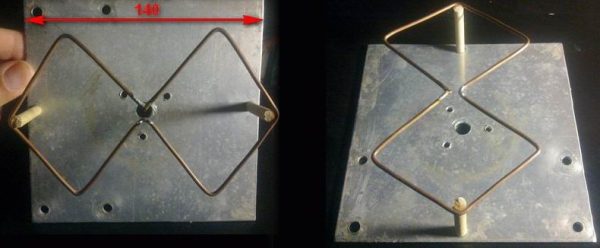

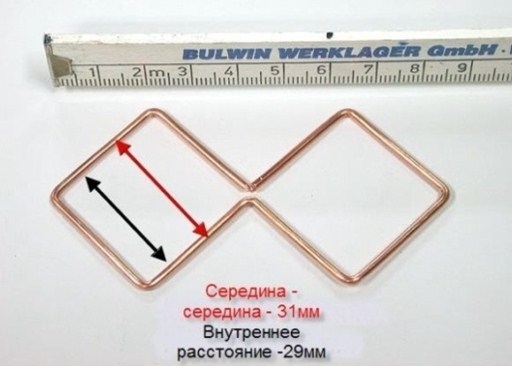

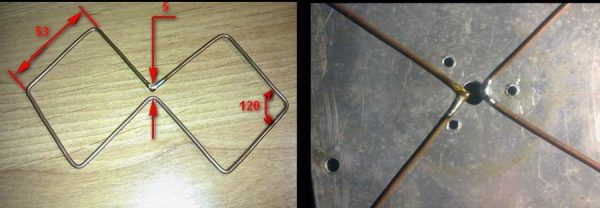

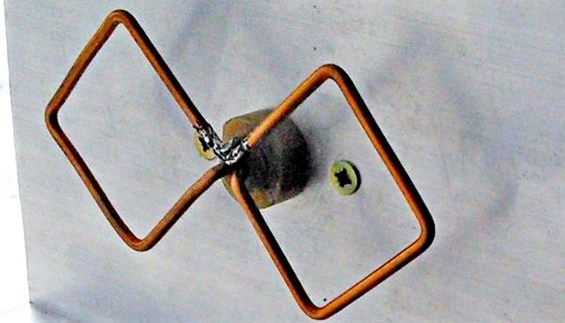

Сделайте симметричную «восьмёрку» из медной проволоки

Закрепите антенну при помощи древесных палочек по краям

От антенны проведите кабель к модему

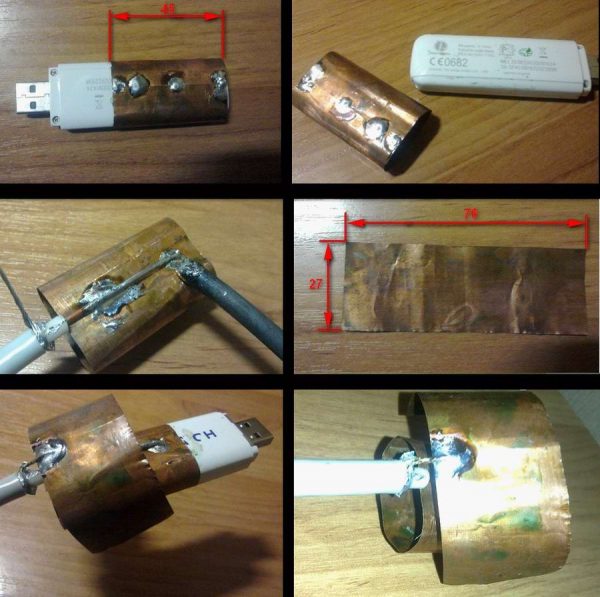

Если нет разъёма под антенну, используйте медную пластинку для закрепления провода на модеме

Видео: как сделать антенну Харченко

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

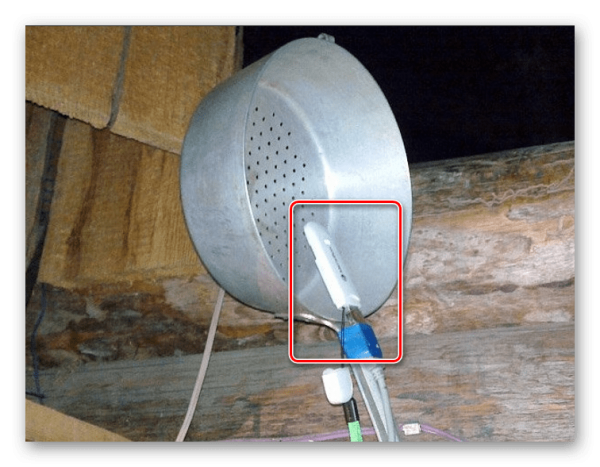

Усилить сигнал можно при помощи обыденного дуршага

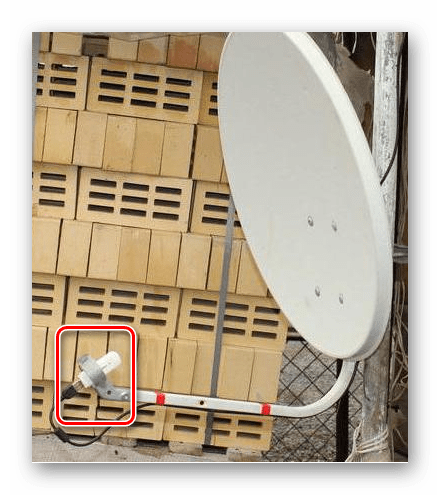

Спутниковую тарелку можно стремительно переработать под антенну для 3G/4G

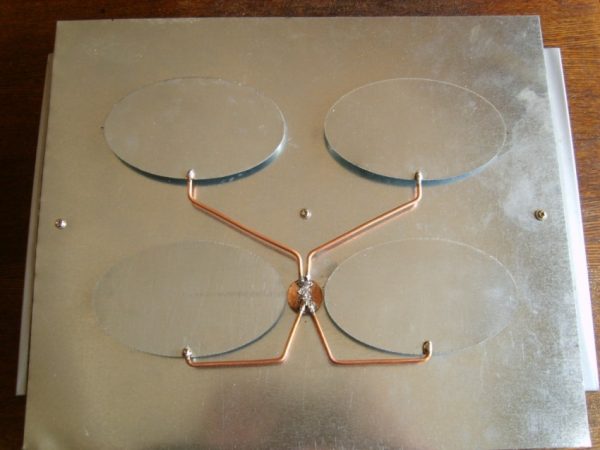

Дабы собрать двойное кольцо, необходимо взять четыре однообразные круглые железные пластинки и одну огромную панель из такого же материала в качестве отражателя

Как протестировать конфигурации

Можно просто незначительно «посёрфить» в вебе, дабы найти, стала лучше скорость либо нет. Если для вас необходимы четкие данные, определите скорость при помощи любого сервиса, к примеру, через SpeedTest либо «Яндекс.Интернетометр». Выполнить это необходимо до и после установки антенны на модем.

Перебегаем на веб-сайт и запускаем функцию. Оцените итог, когда процесс закончится. Повторите его пару раз и рассчитайте среднее значение — показатель и будет реальной скоростью.

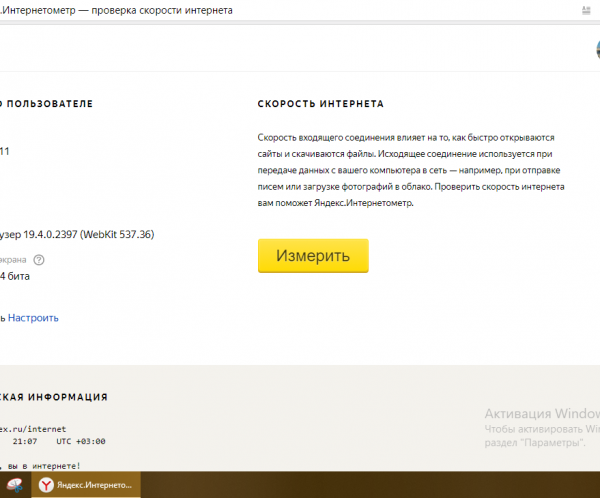

Щёлкните по «Измерить» на веб-сайте

Если для вас нужна обычная антенна, для производства которой не нужна особенных способностей и познаний, сделайте проволочную либо баночную антенну. Можно также взять вариант с дуршлагом либо старенькой спутниковой антенной. Для более опытнейших подходят методы посложнее — антенна Харченко либо «Двойное кольцо».

Самодельная Wi-Fi антенна своими руками: направленная и всенаправленная

Здравствуй, дорогой читатель! Сейчас расскажу для вас, как я сделал сильную WiFi антенну своими руками. Руки у меня, естественно, золотые, только вырастают не из того места, но и это мне не воспрепядствовало. Для начала давайте разберёмся в так именуемом коэффициенте усиления антенны. Не переживайте! Я не буду применять заумные фразы либо оперировать какими-то сложными определениями, но с этим необходимо разобраться.

Эта величина измеряется в изотропных децибелах и обозначаются как «дБи» либо «dBi». Словосочетание можно не запоминать, но вот буковки стоит уяснить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как указывает практика, в пригородных домах либо огромных офисных помещениях — этого показателя не хватает.

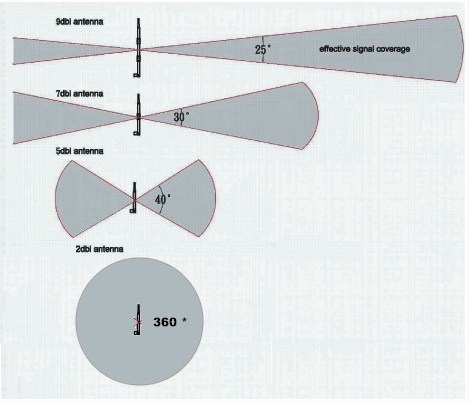

Потому мы сейчас будем делать самодельную антенну от 10 до 20 dBi. Больше и сильнее делать нет смысла. Всё дело в том, что с повышением мощности усиления пучок сигнала становится более направленным и узеньким. А радиус покрытия становится ниже. Посмотрите на картину выше. Другими словами ловить таковой сигнал можно, но куда труднее, так как пучок становится очень узеньким.

Такие антенны ещё именуют направленные. Их можно конструировать, если необходимо соединить, к примеру два пригородных дома в одну сеть путём моста. При всем этом если они находятся на расстоянии до 10 км.

Сейчас давайте разберёмся с частотой. Современные роутеры имеют два спектра: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний спектр имеет огромную скорость, но и имеет один минус. Как вы, наверняка, помните из физики 7 класса, чем выше частота волны – тем резвее она затухает. Другими словами радиус покрытия у 5 ГГц очевидно ниже.

После длительных размышлений самым наилучшим вариантом конкретно для домашнего применения выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при таковой мощности пучок сигнала не будет таким узеньким. Для дома она будет выступать как всенаправленная антенна с огромным радиусом.

Во 2-ой главе я расскажу, как выполнить сильную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет существенно усиливать сигнал адаптера, но в более узеньком направлении. Об её предстоящем использовании я также расскажу в самом конце.

Аннотация для усиления вай-фай дома

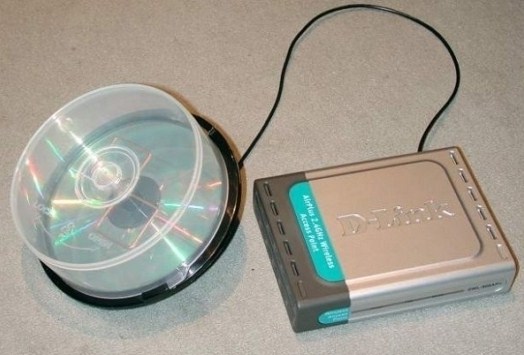

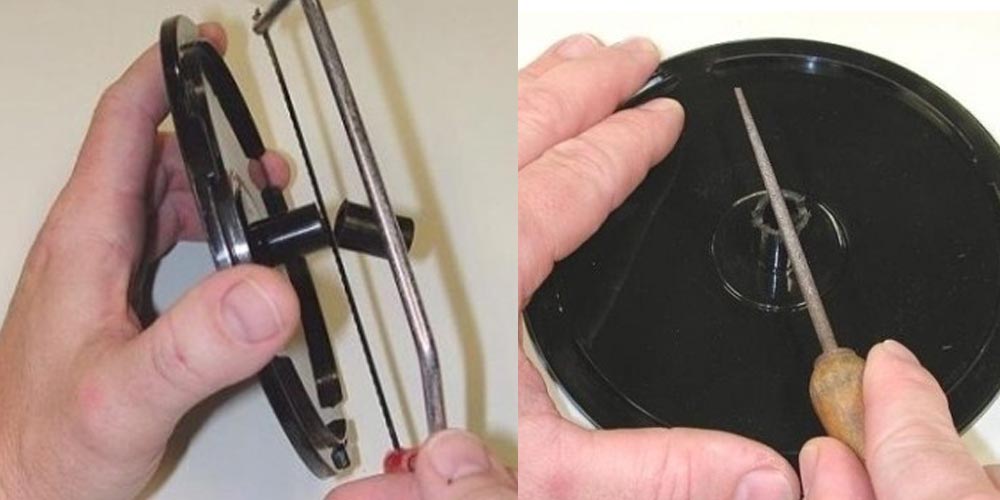

Нам необходимо выполнить крепление, на котором будет восседать наша антеннка. У меня остался древняя упаковка от CD-дисков. Возьмите и отрежьте приблизительно чуток выше середины сердцевину. После чего необходимо круглым надфилем выполнить мелкие ямки. Таким макаром, дабы вышло 4 выемки в виде ровненького креста.

Сейчас необходимо взять кусочек медного провода с поперечников от 2-4 мм и выполнить из него резонатор. Он как раз и будет выступать главным рассеивателем луча радиоволн. Сейчас при помощи плоскогубцев необходимо ровно выполнить 2 квадрата с длинноватой ребра в 29-31 мм. Самое главное – поглядите, дабы между углами соприкосновения квадратов – было свободное место.

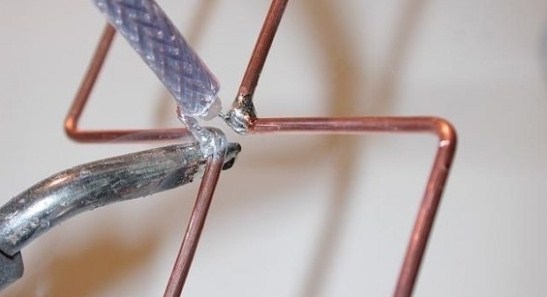

И так сейчас нам пригодится коаксиальный кабель. Сердцевину мы припаиваем к одному углу, а оплётку припаиваем к другому концу.

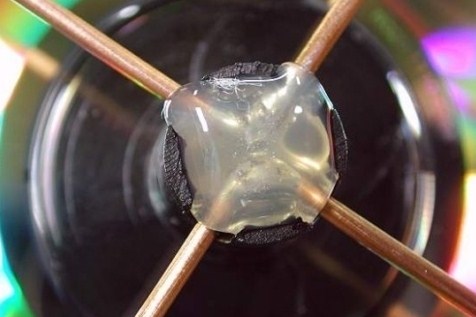

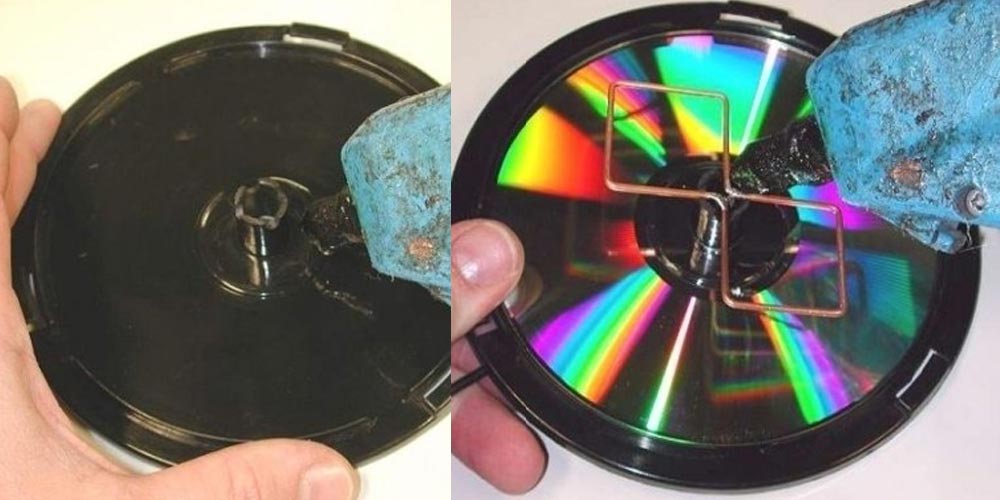

Промазываем клеем дно коробки и приклеиваем туда диск. Он будет служить как отражатель пучка радиоволны. Можно, естественно, наклеить фольгу, но диск более эстетично смотрится. Сейчас аккуратненько проталкиваем провод в отверстие и также приклеиваем квадраты к полукруглым пазам, которые мы сделали ранее.

Сверху также завариваем клеем для надёжности конструкции.

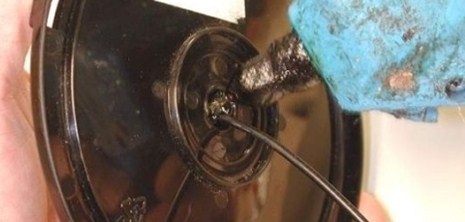

Заклеиваем и заднюю часть, дабы провод не вырвало. Можно наклеить один провод, всё заливать клеем – не надо.

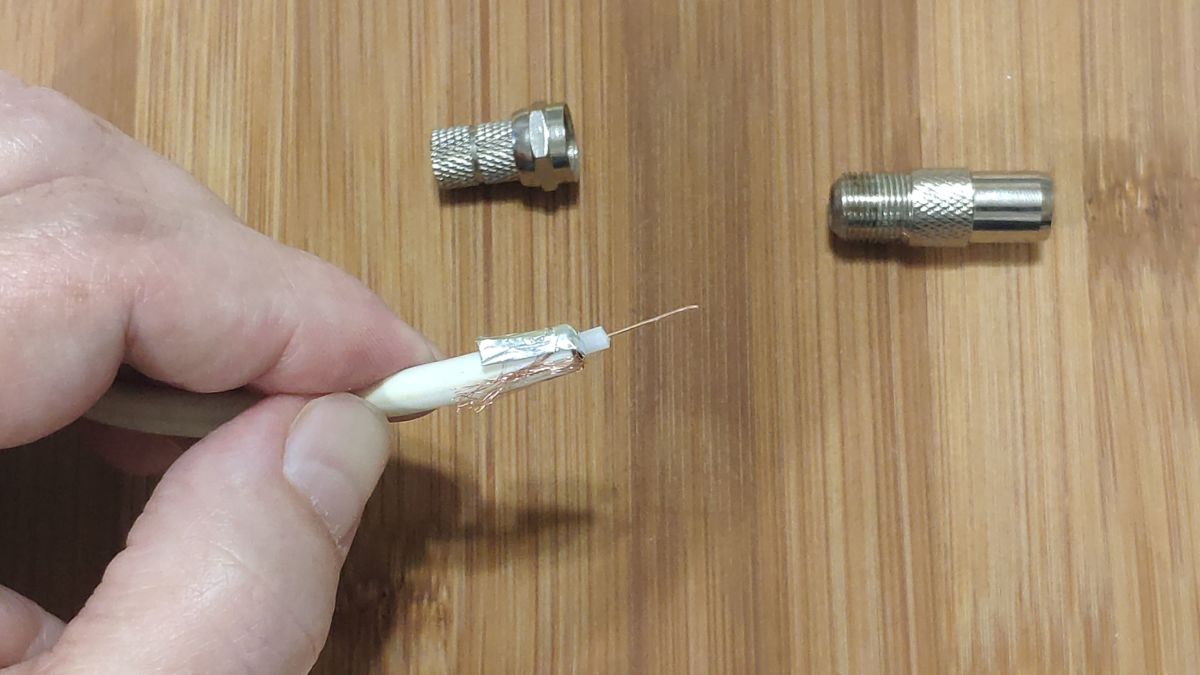

Сейчас нужно просто подключить разъём коаксиального кабеля к SMA порту, к которому как раз и прикручиваются антенны. Там все очень просто, центральную жилу припаиваем к центру SMA, а оплётку к наружной части.

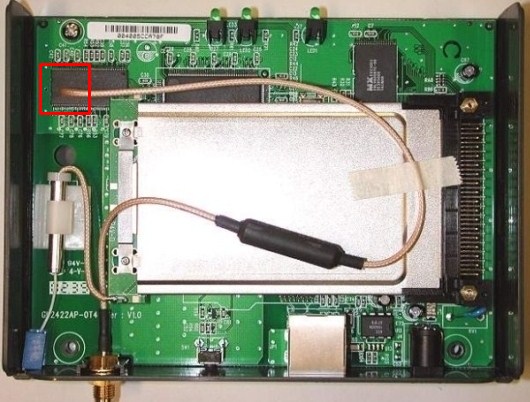

Для тех, кто любит паять, можно вскрыть маршрутизатор и впрямую припаять нашу антенну к плате. Но необходимо осознавать, что это довольно опасно для роутера, и если вы в этом не разбираетесь – то лезть не стоит. Плюс можно разрушить саму плату при отсутствии подходящего паяльничка.

В конце у вас должно получится, что-то вроде такового, как у меня «самоделкина». Смотрится не очень, но пробивает стенки при частоте 2.4 ГГц – на ура! Для огромного пригородного дома полностью сойдет. При правильной установке будет отлично ловить даже не улице.

Направленная антенна на огромное расстояние

Сходу скажу эта антенна более мощная, но и как я рассказывал из-за мощности пучок становится более направленным и узеньким. Потому его стоит применять для соединения между собой несколько сетей по воздуху. Даже можно применять как повторитель. Вайфай пушка сумеет лупить на расстояние до 10 км.

Делается она довольно легко и все материалы можно приобрести в любом радиомагазине. Всё же она по использованию – огромное внешняя либо наружняя, для отправки сигнала на огромное расстояние. Но вы сами решаете, как её применять. Для постройки моста необходимо выполнить вторую, которая будет также выступать как приемник.

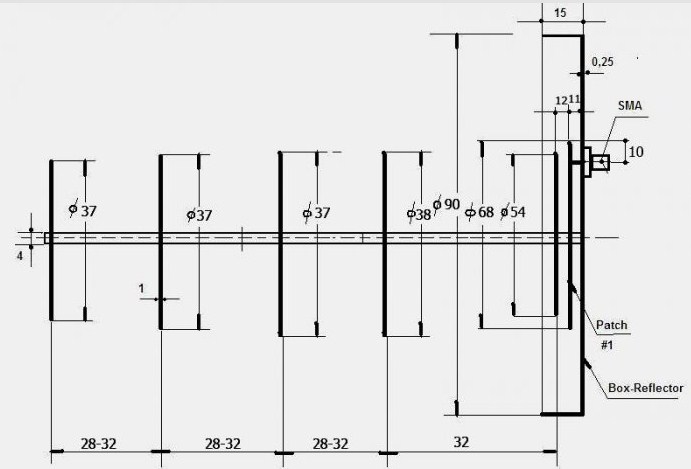

Вот схема по которой мы будем делать нашу антенну. Сходу скажу, что необходимо делать очень точно как сможете, по чертежу. Если будут сильные отличия от размеров и расстояний между пластинами – то связь будет ужаснее. Также ещё один момент – все размеры созданы для раздачи 2.4 ГГц волны.

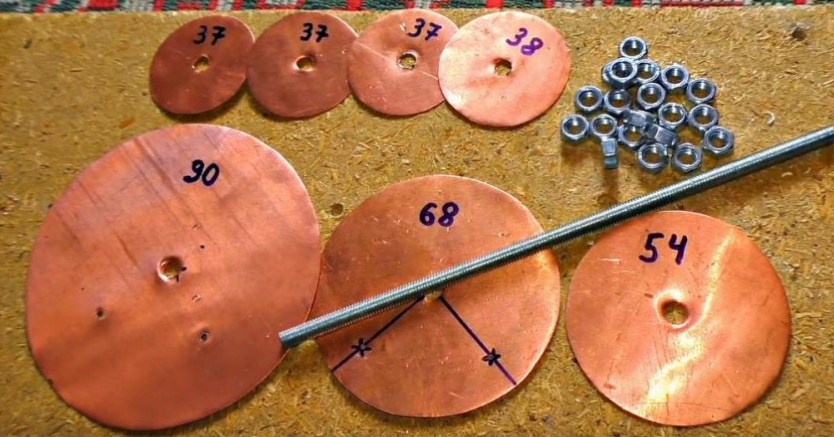

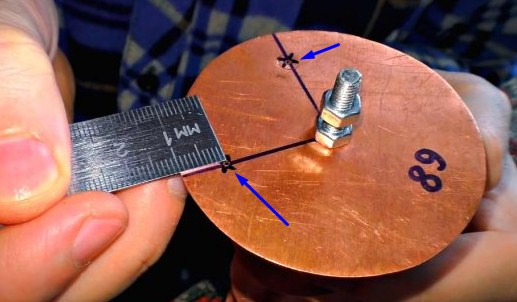

Из листа меди нарезаем ровненькие круги, а в центре просверливаем дырку для шпильки. Также нам пригодятся гайки по размеру шпильки.

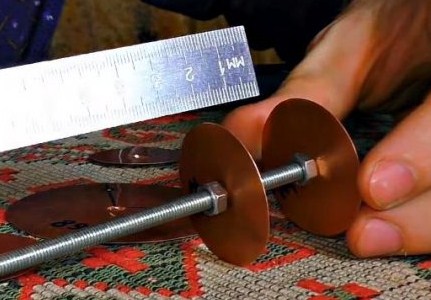

Точно линейкой начните прикручивать диски. Постарайтесь выполнить очень приближённо к схеме. Начните прикручивать с малеханьких дисков. На последних 2-ух нужно будет выполнить дырочки как на картинке ниже.

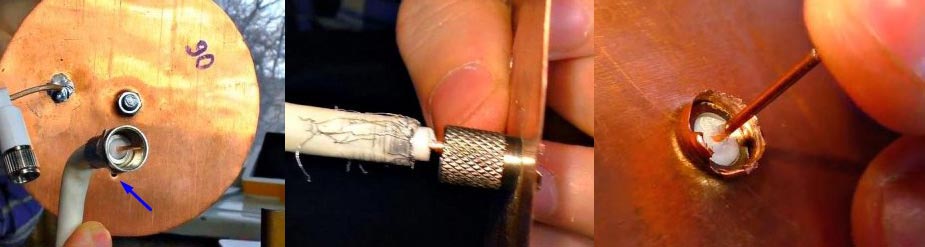

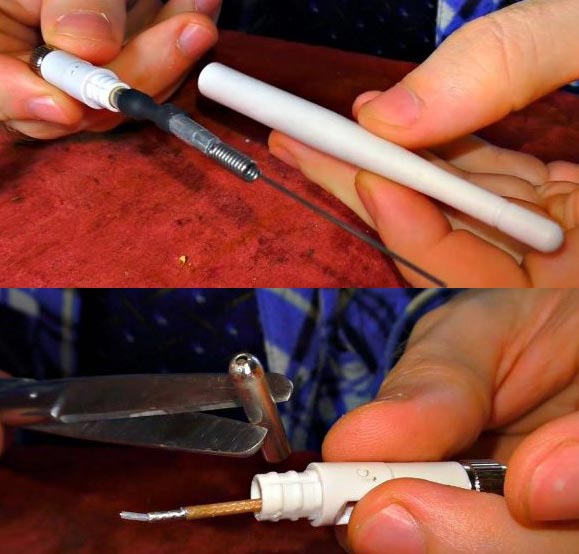

Сейчас нам пригодится неважно какая древняя антенна из-под роутера. Сможете применять и рабочую. Снимаем с неё верхний колпачок и отрезаем основную часть. Также снимаем резиновую часть, под которой будет железный купол. Его аккуратненько обрезаем, а под ним вы увидите проводок, который нам и нужен.

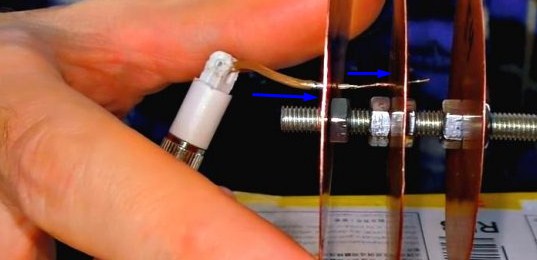

Помните те дырочки, который мы делали? – вот проводок необходимо засунуть в них под прямым углом и припаять к пластинам, как на картинке снизу.

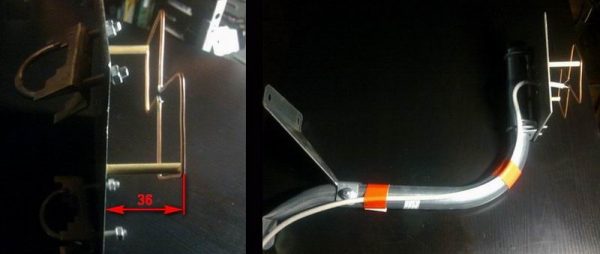

Дальше антенну можно прикрутить к роутеру. Но если вы будете применять пушку как мост, то в данном случае её необходимо устанавливать на крышу либо на улицу. Тогда можно заместо этой антенны припаять коаксиальный кабель. И для этого варианта нам пригодится 2-ая пара дырок, о которых мы почему-либо запамятовали.

Мне пришлось малость расширить дырку просверлив более толстым сверлом. Дальше я просто воткнул её в отверстие, но припаял не к первому диску, а ко второму, в каком тоже должна быть 2-ая дырочка. Сейчас провод нужно будет кое-чем закрепить, можно примотать изолентой либо ещё кое-чем. Здесь у вас есть место для размышления.

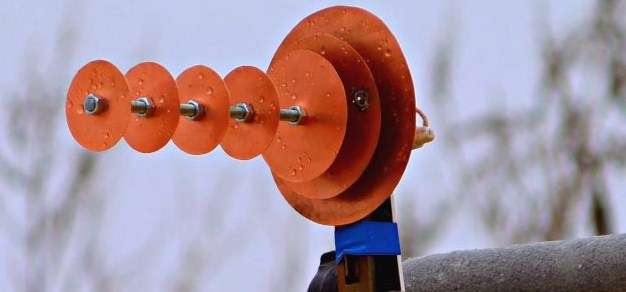

Ставим её на крышу. Если таки образом будете ловить вторую сеть из другого дома, дабы брать оттуда веб и сетевые ресурсы, то антенну нужно будет чётко повернуть ровно в сторону, где будет стоять подобная антенна. А мост можно выполнить за счёт 2-ух роутеров.

Как показала практика, такая антеннка довольно мощная для пригородного применения и может пробивать до 10 км дальности на прямую. Только нужно учесть ещё и препятствия, которые будут гасить сигнал. Потому её необходимо устанавливать как можно выше. Также не забываем о грозах и молниях, потому кроме неё нужно установить громоотвод.

Чисто на теоретическом уровне к такому аппарату далекого деяния можно присобачить телек и применять её для поимки каналов. Если пойти поглубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.
