Провести свет в доме может даже начинающий электрик. В данном деле стоит только верно подобрать сечение кабеля, выполнить схему и избрать более подходящие осветительные приборы для комнат жилья.
Дабы осознать, как это выполнить своими руками стоит подробнее разглядеть данный вид электромонтажных работ.
Подготовка к работе
Для начала необходимо подобрать осветительные приборы по вкусу для каждой комнаты.
Мы можем только порекомендовать виды, которые будут более подходящими:
- в коридоре принято применять точечные софиты;
- в потолке ванной устанавливаются точечные осветительные приборы либо плафон, защищенный от воды. Также стоит установить лампу над зеркалом;
- что касается спальни, обычно выбирают осветительные приборы над кроватью и люстру на потолок. Заместо люстры можно дать предпочтение светодиодной ленте;
- кухня должна быть очень освещена. Большей популярностью пользуются светодиодные ленты, софиты и лампы направленного света;
- гостиную в большинстве случаев освещают люстрами, также добавляют торшеры.

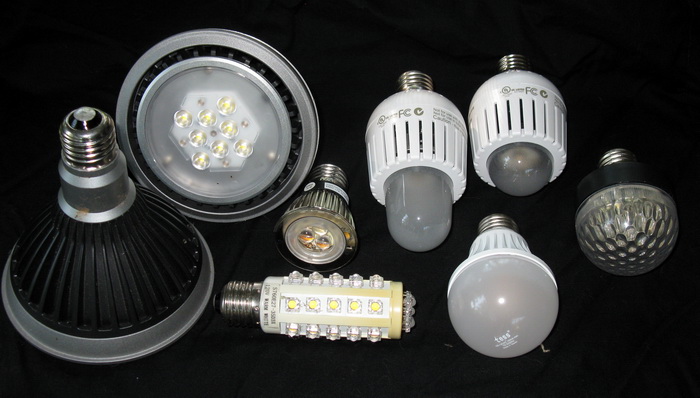

Не запамятовывайте и о выборе ламп, в текущее время светодиодные лампы отодвинули на задний план и «галогенки» и традиционные лампы накаливания, благодаря собственной надежности и экономичности.
Любые покупки девайсов стоит создавать только после точного определения плана подключения освещения в доме.
После того, как выберете виды осветительных приборов и ламп, следует произвести расчет их количества. Для этого придется найти не только лишь количество ламп, но и расчетную мощность освещения.
Мощность определяется достаточно легко – перемножаете площадь комнаты, коэффициент спроса и удельную мощность ламп.
Количество ламп найти еще проще – умножаете коэффициент спроса на площадь комнаты и делите на мощность одной лампы.
Вычислив оба показателя можно смело приступать к созданию схемы освещения. Маленький совет по поводу кабеля, который будет подведен к светильникам. Безупречным вариантом будет трехжильный провод из меди, владеющий поперечным сечением в 1.5 квадратных мм.

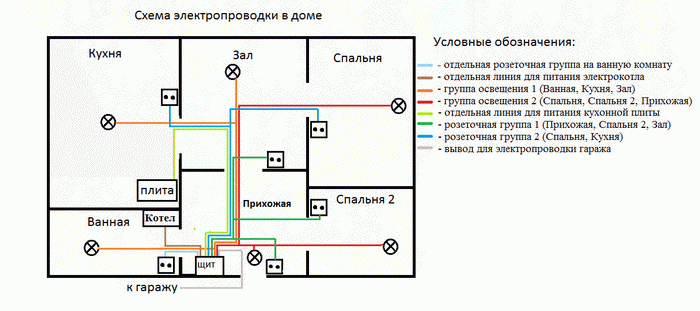

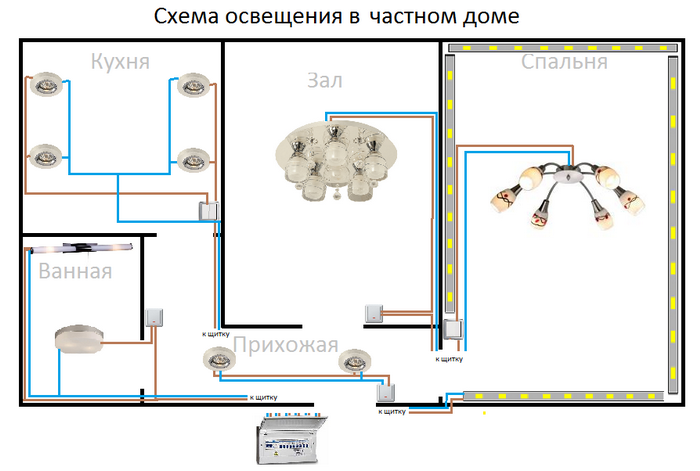

Заключительный шаг предварительных работ – это черчение схемы освещения.
На нее необходимо нанести все требуемые элементы:
- трасса, по которой будут перейти проводники по стенкам;
- разные виды осветительных приборов, размещенные в комнатах;
- размещение коробки рассредотачивания;
- места, на которых будут размещены выключатели.
После чего можно смело приступать к проведению света.
Основная работа
В этом случае мы опишем процесс подключения света с исходного шага, другими словами монтажа проводки.
Вот пошаговая аннотация:
- отключаете питание в помещении;

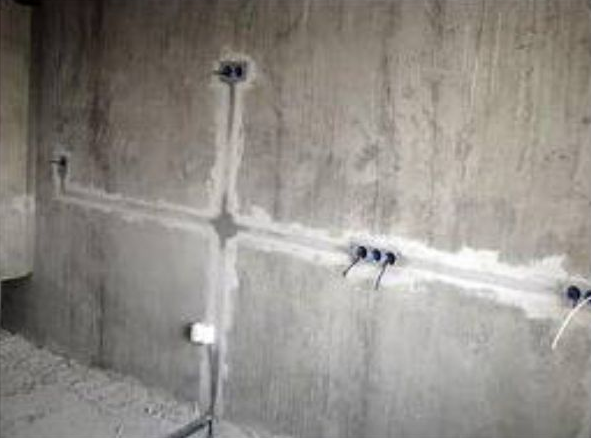

- строго по схеме штробите особые траншеи для прокладки проводников;
- разрезаете провод на заблаговременно рассчитанные части, дабы их хватило для проведения от щитка к коробке и от коробки к светильникам;
- проводите осветительную линию. Она стартует от щитка, соединять провода стоит пайкой либо клеммами, исключая скрутки;
- подключаете и монтируете осветительные приборы;
- «прозваниваете» всю трассу, дабы избежать КЗ;

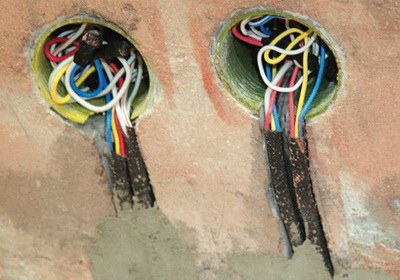

- если не будет найдено никаких заморочек, замажьте траншеи веществом гипса;
- включаете автомат на вводном щитке и проверяете работу освещения.
Принципиально! Все работы должны проводиться со серьезным выполнением ПУЭ, так как от этого впрямую зависит ваше здоровье.
Вот и все – освещение подключено.
Советы в помощь
Следует провести несколько групп освещения, разбив их на различные комнаты. Это дозволит для вас производить ремонт, не отключая питание всей квартиры.
Не стоит применять кабель из алюминия, он выдерживает нагрузки существенно ужаснее медного аналога.

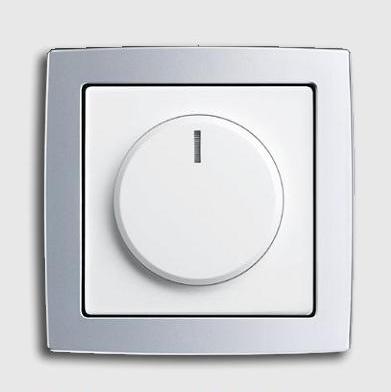

Заместо традиционного выключателя, в гостиной и спальнях лучше установить диммер, с помощью которого регулируется яркость освещения.
Более удобным будет сокрытый установка проводки. Таковой метод не только лишь не попортит интерьер, но также сделает проводку наименее подверженной механическим воздействиям.
Любая группа проводов в распредкоробке должна быть с маркировкой. Это поможет избежать неурядицы при вероятном проведении ремонта.
Полезное видео
Дополнительную информацию по данному вопросу вы можете получить, посмотрев видео ниже:
Как выполнить свет в доме
По новым имеющимся работающим правилам все осветительные приборы необходимо подключать 3-мя электрическими электропроводами. Иногда, когда в жилплощади ведется ремонт, а проводка исполнена по двухпроводной схеме, надлежит провести модернизацию и переход на 3-х проводную систему электроснабжения с РЕ проводником.
Но в случае если на этажном щите не подготовлено место для его включения, то концы защитного нулевой отметки с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, хотя и не коммутируют.

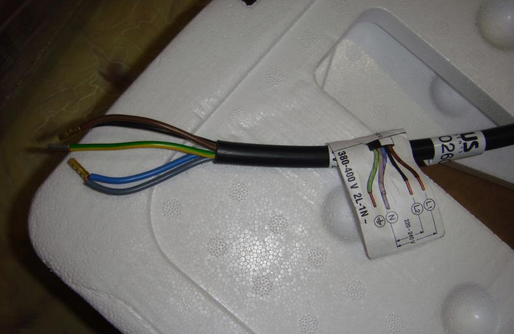

Огромное количество осветительных устройств не имеет контакта для заземляющего провода в собственной конструкции. Но расстраиваться не стоит, трехжильный провод нам понадобится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные осветительные приборы с электронным балластом.
Одно из основных правил в установке хоть какого вида выключателя, освещения или автоматического — он фактически повсевременно ставится на фазовый провод. На 1-ый взор, какая разница — так как, в случае если установить выключатель на нулевой проводник, все точно также цепь окажется разомкнутой и свет угаснет.
Разница есть. Представим, выключатель установлен на нулевой проводник. Лампочка в осветительном приборе перегорела, и ее понадобилось поменять. 1-ый ваш шаг — щелкнуть выключателем, разделяя цепь, и расслабленно вывинчивать сломанную лампочку в абсолютной уверенности, что тока в цепи нет (лампочка-то не пылает). Но при разорванной цепи на ноле напряжение в фазовом электропроводе не пропало. Случаем прикоснувшись к фазовому контакту в патроне, человек одномоментно делается свежеиспеченным нолем, другими словами его лупит током. В случае если случился контакт ТПЖ с корпусом осветительного устройства в следствии неисправности, то прикосновение к этому устройству может привести к грустным последствиям.

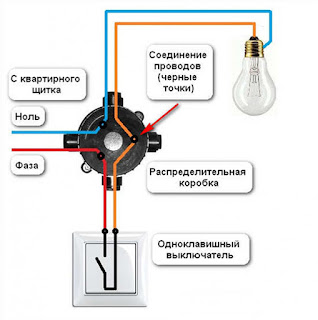

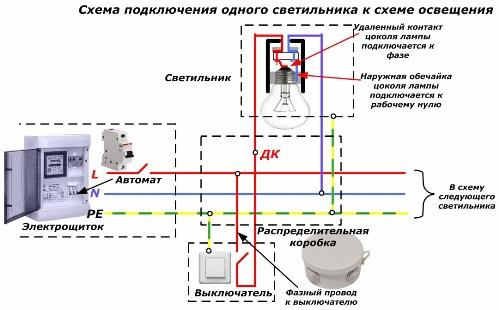

Схема включения осветительного устройства через одно клавишный выключатель
Подсоединение контакта выключателя делается от фазы L. 2-ой конец жилы кабеля выводится через вспомогательную клемму ДК в разветвительной коробке на патрон к лампе освещения. Включение патрона необходимо делать так, чтобы при замене перегоревшей лампочки при включенном выключателе (это не рекомендовано делать, но нередко люди идут на нарушение) человек не попал под потенциал фазы.
На рисунке понизу показано, как внешняя обойма цоколя лампы подключена к рабочему нулю N, а удаленный контакт — к фазе L.
При монтаже проводки схем освещения следует соблюдать правила применения цветовой разметки изоляции для каждой магистрали. Она в предстоящем существенно облегчит поиск дефектов и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть 1-го цвета. Принято применять проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, к примеру, красную либо белоснежную — для фазы L.

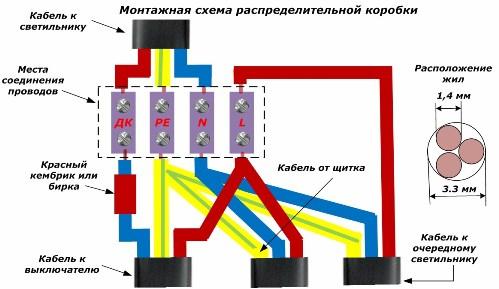

Такая принципная схема достаточно ординарна, но в распределительной коробке РК могут появиться трудности с подключением проводов к клеммам. Дело в том, что снутри РК собираются провода из 4 кабелей от квартирного щитка, выключателя, осветительного прибора и магистрали к следующему светильнику.
Провод, идущий от выключателя к осветительному устройству, относится к фазному. Хотя в данном кабеле для фазы уже использован красноватый провод. Потому пригодиться применять тот, который имеет голубий раскраска, но его нереально перепутывать с рабочим нулем. Дабы достигнуть хотимого результата на изоляцию одевают кембрик красноватого цвета или бирку с надписью. Данный проводник подключают на доп клемму ДК, которая при включенном выключателе размещается под потенциалом фазы.
Эта схема широко всераспространена, ее рекомендовано постоянно повторять для любого осветительного устройства без конфигураций. Это облегчит возможную работу по поиску образующихся изъянов в электрической цепи и выполнение дополнительных включений.
При всем этом способе в одно отверстие у клеммы может быть подключить 3 электропровода, хотя надлежит учесть незначительно особенностей их соединения. В случае если сечение проводника для освещения обыденное в 1,5мм2, то его поперечник составляет 1,4 мм. Для 3-х таких жил нужен внутренний поперечник отверстия более, чем 3,3 мм, но лучше 4.
Все 3 жилы необходимо пропустить под два крепежных винта и тесновато обжать для сотворения надежного электрического контакта.
В случае если до вставки в отверстие выполнить крепкую скрутку жил, то плоскость их соприкосновения вырастет, обеспечив меньшее переходное противодействие в месте контакта. Этим исключается лишний нагрев проводов от больших нагрузок. В случае если есть шанс сварить электропровода после скрутки, то от нее отрешаться не стоит.
Такой способ соединения самый верный. В этом случае колодка применяется только для фиксации проводов внутри разветвительной коробки и может быть заворачивать только один крепежный винт, но все жилы вставляются с одной стороны.
Используя сварку, может быть прирастить количество коммутируемых жил 1,5мм2 до 4 в отверстии с поперечником 4 мм. В случае если клеммная колодка жестко прикреплена снутри разветвительной коробки, то соединительные концы может быть просовывать через внутреннее отверстие трубки так, чтобы наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков. Их разрешается не изолировать.
