Каждое современное помещение, снаряженное нужной техникой, опутывается электрическими кабелями. Для прокладки проводки всегда необходимо готовить штробы либо пазы. Из средств находящихся под рукой можно выполнить штроборез либо приобрести его в магазине строительной техники, если позволяют денежные способности. Обычная болгарка и дрель с перфоратором найдется фактически у каждого человека, планирующего самостоятельное проведение отделочных, строй мероприятий, также работ по укладке проводки в квартире, личном доме, гараже, древесном доме либо бане.
Создание
Для того, чтобы сделать ручной штроборез, пригодится болгарка и две алмазных пилы по бетону, также дополнительная гайка.
Разработка установки девайсов на болгарку:
- 1-ый диск затягивается гайкой по стандартному принципу,
- Потом устанавливается 2-ой диск и тоже затягивается гайкой,
- Устанавливается защитный кожух, также мотор от пылесоса и пылесборник.
Если на УШМ очень маленькая резьба, не рекомендуется рисковать, даже если удается отлично закрутить гайку. Это может быть небезопасно. В таковой ситуации можно выполнить импровизированную гайку, используя набор железных шайб либо кольцо подходящей ширины. Возможность изменять количество шайб комфортна тем, что выбирается подходящая ширина канавки, соответственная сечению провода. Для работы ручной УШМ применяется не какая-нибудь пила от циркулярки, а особые диски, режущие, к примеру, пенобетон стремительно и отменно.
Во время штробления по всему помещению может разлетаться пыль, для уборки которой нередко приходится применять пылесос. Особенности пылезащитного кожуха на болгарках во огромном количестве случаев имеют различия. По этой причине конструкция УШМ востребует некоторых изменений.
Установка защитного кожуха
После чтения аннотации понятно, что выполнить ручной штроборез из болгарки своими руками до боли просто. К недочетам таковой конструкции относится нехорошая эффективность кожуха. Возникнет необходимость применять пылесос, если производилось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше выполнить приспособленный защитный кожух.
Особый кожух можно приобрести либо выполнить самому. Для производства опорной подошвы можно применять обычную профильную трубу и приварить к ней боковины. Если применяется кастрюля, ее нужно обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие ориентировочным поперечником 3 см.

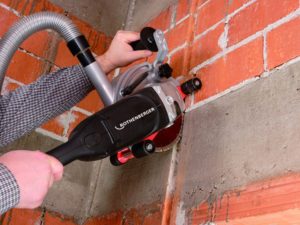

Конструкцию также можно развить и использовать в работе штробореза пылесос, за ранее приделав шланг на защитный кожух. При включении УШМ и пылесоса вся пыль, выходящая в процессе обработки пенобетона будет поступать в пылесборник. Если не считая покупки дрели с перфоратором приходится брать к тому же штроборез, таковой импровизированный инструмент поможет значительно сберечь средства.
Улучшенный инструмент
Насадка от пылесоса закрепляется над режущим элементом. Это обосновано направлением вращения диска. В таком положении вся пыль собирается отлично. Улучшенный пылесборник можно приобрести либо выполнить без помощи других. Фабричный кожух стоит много средств, потому свое приспособление создавать всегда целенаправлено.
Существует огромное количество вариантов сборки кожуха из стальной трубы, пластмассового контейнера либо кастрюли. Можно выискать подходящую идею посреди обрисованных методов в сети Веб. Вариант конструкции будет зависеть от материалов, имеющихся в наличии.
При самостоятельном изготовлении защитного кожуха лучше измерить поперечник насадки пылесоса, дабы иметь возможность обеспечить плотную присадку отвода. Для питания импровизированного штробореза необходимы две розетки. Для обычного выполнения работ по штроблению стенок самодельным инвентарем все-же придется применять перфоратор.
Советы по использованию
Перед выполнением работ непременно нужно выполнить контрольную разметку. Некорректно проложенную штробу тяжело поправить, потому все метки должны быть поставлены верно. Потом необходимо выполнить подготовительные запилы. После штробления отверстие будет очень прямым. Долото и молоток можно применять в тех случаях, если ширина между пропилами не дает возможность выбивать сходу весь материал дрелью с перфоратором.
Штукатурка между 2-мя пропилами будет просто откалываться. Мощность инструмента должна соответствовать прочности материала, которым отделана поверхность стенки. Оснащение электронной защитой от вероятных перегрузок желательно для таких устройств.
Дополнительные приспособления

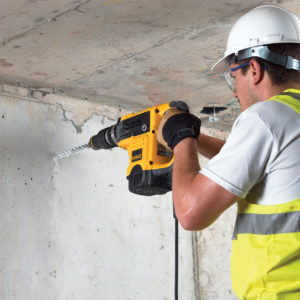

Ни один штроборез из болгарки не будет работать также как заводское изделие. Все дело в том, что самодельные устройства делают процесс штробления отчасти. Для того, дабы проложить нужные канавки и выдолбить штукатурку между пропилами, приходится дополнительно применять перфоратор. Некоторые дрели могут работать по такому принципу. И все-же для этих целей рекомендуется применять реальный перфоратор, способный пробивать прочные материалы.
Ручная модель для работы с газобетоном

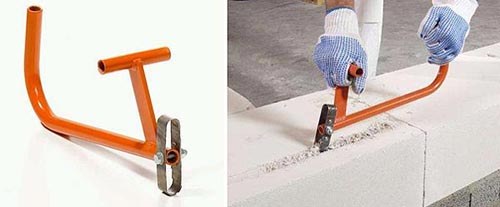

В итоге стоит упомянуть о способности сотворения специального штробореза для работы со стенкой из газоблока, напоминающего кое-чем обычную пилу по дереву. Штроборез для газобетона дает возможность создавать канавки под укладку проводов в относительно крепких материалах.
Если для возведения стенок использовались элементы газоблока, а шаг монтажа всей проводки еще впереди, лучше приобрести фабричный, а не применять самодельный штроборез.
Заключение
Если после проведения строй работ было принято решение установить в помещении проводку, сокрытую в стенках, придется сделать особые отверстия для прокладки кабелей. Дабы выполнить доброкачественную штробу после разметки, нужно ограничить ее ширину особым штроборезом. Стоимость на заводские приспособления высочайшая. Их преимущество заключается в функциях регулирования глубины пропила, также ширины штробы.
Всегда существует возможность сделать штроборез из болгарки, но ширина штробы при всем этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Дабы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.
Принцип конструкции не представляет собой ничего сложного, но метод производства может отличаться зависимо от материалов, которые могут быть для этого применены. До сборки придется разглядеть как можно больше вероятных вариантов сотворения самодельного инструмента, дабы избрать подходящие материалы для производства девайсов. После того как пропилы будут выполнены, довольно легко вышибить штробы перфоратором.
Штроборез насадка на болгарку: обилие вариантов и методов производства
Потребность прокладывать кабели и провода в стенках появляется нередко, и для этого в стеновых конструкциях прорезают узенькие и длинноватые канавки (штробы). Строители применяют спец инструмент – штроборез, но дома с его ролью полностью управится штроборез, насадка на болгарку, которую полностью можно выполнить своими силами. Разбираемся, как выполнить насадку с наименьшими затратами и нужным функционалом проф инструмента.
Резка штробы в домашних критериях Источник speczakaz.info
Штроборез: принцип работы и особенности
В заглавии инструмента отражается итог его работы. Штроба (либо штраба) – канавка, проложенная в кирпичной либо бетонной поверхности, либо в штукатурном слое. Из 2-ух заглавий правильны оба: 1-ый вариант, по-видимому, пришел из французского языка, 2-ой – из германского.

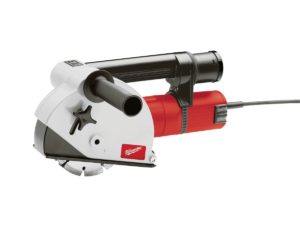

Ремонтные работы требуют использования штробореза, когда нужно уложить кабель, упрятать трубы отопления либо водопровода. Инструмент припоминает дисковую пилу и болгарку; на нем установлены два пильных диска. Во время работы они движутся по обрабатываемой поверхности, прорезая две параллельных бороздки. Для вас остается зачистить место между ними и получить всеполноценную штробу.

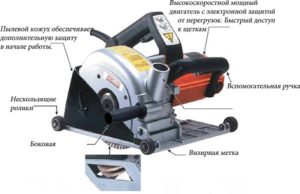

В работе механизма наблюдаются следующие особенности:
- Движение пильных дисков происходит перпендикулярно поверхности стенки.
- Есть возможность регулировать расстояние между дисками, другими словами, задавать ширину реза (толщину штробы). Особый ограничитель помогает регулировать глубину обработки.
- Направляющая система обеспечивает плавную работу и четкий рез под прямым углом. Это могут быть валики либо особая платформа, перемещающаяся по поверхности.
- Есть модели с дополнительной функцией защиты от перегрузки и перегрева, что помогает сохранить инструмент.
Штроборез оснащается кожухом – устройством, отводящим пыль от рабочей зоны. Кожух закрывает диски и не дает пыли рассеиваться в воздухе; вероятны два варианта его выполнения:
- Защитный кожух. Конструкция имеет круглую либо полукруглую форму, защищает оператора от отходов резки, пыли, искр.
- Вытяжной кожух. Оболочка круглой формы имеет патрубок, через который присоединяется пылесос. Штробление происходит аккуратненько, без образования пыли.
Кожух заходит в комплектацию инструмента, но, если он, к примеру, был поврежден, новый можно приобрести раздельно. Оболочка подбирается под определенную модель, но есть варианты, подходящие под несколько машин от различных производителей. При выборе нужно инспектировать соответствие кожуха типу крепления и поперечнику диска.
Кожух не дает пыли разлетаться по воздуху Источник samstroy.com
Чем поменять штроборез
Спец инструмент для резки штроб – вещь нужная, но в домашнем хозяйстве встречается изредка. На ручное штробление уходит много времени и сил, а в итоге вы получаете кривые бороздки разной ширины и глубины, и уйму грязищи.
Удобной кандидатурой штроборезу станет насадка на болгарку для штробления. Она сделает работу стремительно и отменно, а для вас не придется вкладывать солидные средства в фирменный инструмент, и ожидать, когда он окупится. Выполнить штроборез из болгарки в домашних критериях можно 2-мя методами:
- Приобрести готовую насадку для болгарки (либо, по-другому, УШМ, угловой шлифовальной машины).
- Сделать ее, используя средства находящиеся под рукой.
В любом из этих вариантов вы получаете следующие достоинства:
- Экономите бюджет.
- Получаете возможность проложить штробы стремительно, и они будут высококачественными: ровненькими, с данными размерами.
- Изготовка штроб при помощи насадки не разрушает поверхность; рез можно делать даже по уже уложенной штукатурке; крепкость кладки также не нарушится.
- Насадка штроборез с легкостью совладевает с хоть какими помехами, которые могут повстречаться на ее пути в стенке, от кривой арматуры до маленьких камешков.
Готовая насадка
Болгарку проектировали как инструмент для вспомогательных работ: вырезки арматуры либо металлопроката, шлифовки поверхностей, зачистки заусениц на кромках. Установка насадки расширяет ее способности. На строительном рынке предлагаются штроборезные насадки для УШМ со следующими параметрами:
- Защитный кожух; изготовлен под определенные характеристики диска.
- Работа с одним либо 2-мя дисками.
- Отвод для подключения к традиционному мешковому пылесосу.
- Место посадки для подсоединения циклона (пылесос для сухой уборки).
- Цена приспособления достаточно высока, в особенности, если это продукция известного производителя.
Легкая насадка-штроборез для болгарки Источник ytimg.com
Дабы насадка была работоспособной, УШМ должна владеть следующими чертами:
- Мощность. Мотор болгарки с маленький (до 1000 Вт) мощностью не рассчитан на долгосрочную непрерывную работу. Для вырезки штроб подходит агрегат с мощностью более 1500 Вт.
- Длина вала, на котором фиксируется основной пильный диск, должна позволять устанавливать дополнительный диск (если вы желаете сформировывать две стены штробы сразу).
- Поперечник пильного круга задает размер насадки для болгарки для штробления, также глубину реза и безопасность эксплуатации.
Видео описание
О работе с готовой насадкой в следующем видео:
Изготовка насадки
Простейшее устройство для штробления делается стремительно и без особенных издержек. Для этого на валу устанавливают один диск для работы по бетону. В конструкцию УШМ не вносятся конфигурации, а работа осуществляется следующим образом:
- На обрабатываемой поверхности делается разметка.
- Дабы получить паз нужного размера, делают по очереди два прохода.
Длины шпинделя должно хватать Источник ytimg.com
Способ экономичен, но не лишен недочетов: пока вы не приноровитесь, будет трудно выдерживать нужную глубину шва; рез будет получаться неровным, а размер – нестабильным.
Можно пойти другим методом и прирастить длину шпинделя. Это дозволит установить дополнительный пильный диск и за один проход сформировывать канавку. Так экономится время, ширина реза сохраняется одинаковой, но остается неувязка пылеобразования. Наилучшим вариантом станет настоящая насадка.
Перед тем, как выполнить штроборез из болгарки, нужно запастись инструментами. Не считая самой УШМ и пильных дисков (лучше приобрести алмазные) потребуются отвертки и гаечные ключи, гайки подходящего поперечника, пассатижи, пылесос. Кожух можно применять готовый либо сделать его своими силами. Сборка осуществляется в следующем порядке:
- На шпиндель (рабочий вал) устанавливается 1-ый диск, фиксируется штатной гайкой.
- Устанавливают 2-ой диск. Для фиксации применяют гайку для обдирочного диска (быстрозажимную), при этом закручивают ее в оборотном направлении.
Быстрозажимная гайка для фиксации диска Источник ytimg.com
- Если нужно прирастить ширину штробы, между кругами помещают втулку.
- Устанавливают защитный кожух.
Кожух можно выполнить без помощи других. Если объем работ маленькой, его можно смастерить из остатков фанеры либо ламината. Фанерная база обеспечивает гладкое передвижение по бетонной поверхности, но глубину реза поменять не получится. Кожух, позволяющий поменять характеристики штробления, изготавливают из металла.
Для железной оболочки пригодится лист железа шириной 2-3 мм. Детали раскроя можно сделать без помощи других либо отыскать выкройку в вебе. Дополнительно пригодится сварочный аппарат и крепкая краска для обработки поверхности. У самодельного аппарата имеются особенности эксплуатации: его нельзя перегревать, потому нужно делать перерывы в работе.
Самодельный кожух, сваренный из металла Источник a.d-cd.net
Видео описание
О насадке с 2-мя дисками в следующем видео:
Кратко о главном
Для укладки коммуникаций в стенки применяют спец оборудование, штроборез, либо его лайт-версию: насадку-штроборез для болгарки. Для реза канавок в стенке возможно обойтись болгаркой без переделок. Но эффективность таковой работы будет низкой, а итог – пыльным и дальним от эталона.
Переделка УШМ не займет много времени, не востребует особенных издержек. Дабы сделать аналог штробореза, пригодится кожух (время от времени его делают своими руками), один либо два пильных диска, гайка для закрепления второго диска. Если вы собираетесь работать с 2-мя дисками, направьте внимание на длину вала. Для самодельного кожуха нужно сделать ограничитель глубины штробления и опорную плоскость для удобства перемещения.
