Довольно распространена ситуация, когда установленного количества розеток в той либо другой комнате квартиры недостаточно для одновременного включения в сеть всех нужных бытовых электроприборов. В связи с этим приходится один либо несколько электроприборов включать в сеть попеременно, что не очень комфортно и обыденные домашние дела затягиваются по времени. Как решить данную делему?
Если проводка достаточно древняя и находится в неудовлетворительном техническом состоянии, то нужно произвести ее подмену, монтируя новейшую проводку уже с нужным для комфортной эксплуатации количеством бытовых розеток. Но данный вариант, обычно, совмещают с проведением полгого ремонта квартиры либо личного дома, так как при полной подмене проводки нужно будет нарушать целостность отделочного покрытия стенок и потолка по всему жильу.
Если проведение полгого ремонта в последнее время не планируется, то более лучший и менее накладный вариант – монтировать дополнительную розетку либо несколько розеток в той либо другой комнате. Также данный вариант будет животрепещущ для того варианта, если проводка находится в обычном техническом состоянии либо когда полная замена квартирной электрики была произведена сравнимо не так давно. Разглядим в данной статье тщательно вопрос о том, как установить и подключить дополнительную розетку к проводке.
Выбор метода установки розетки и монтажа кабеля
По мере надобности установки дополнительной розетки прежде всего нужно обусловиться, какой тип розетки избрать – внешней либо внутренней установки, другими словами затратную либо встраиваемую. То же самое касается кабеля от розетки до участка проводки, к которому она будет подключена – в этом случае также можно избрать сокрытый либо открытый метод монтажа кабеля. Какой метод монтажа розетки и прокладки кабеля избрать?
Встраиваемая розетка, как и сокрытая линия проводки с эстетической точки зрения – более приемлемый вариант. Но следует учесть, что для прокладки новейшей сокрытой полосы проводки, также монтажа встраиваемой розетки нужно будет штробить стенку, делать отверстие под монтажную коробку. При всем этом будет создаваться много пыли, грязищи, что неприемлемо в критериях жилой квартиры либо дома. Также при монтаже сокрытой проводки будет повреждено отделочное покрытие стенки.
В то время как установка кабеля открытым методом, также розетки затратного типа позволяет выполнить работы с меньшими трудозатратами, с наименьшим количеством пыли и грязищи, также не будет повреждено отделочное покрытие стенки, где планируется выполнить прокладку кабеля и установка новейшей розетки. Но в этом случае монтированный участок проводки будет виден, что не очень эстетично.
В этом случае при выборе метода монтажа кабеля и выбора типа розетки нужно избрать более сбалансированный вариант, зависимо от обоюдного расположения частей интерьера в комнате. К примеру, если участок проводки будет перейти за каким-то элементом интерьера, то целесообразнее избрать более обычный метод – внешний метод монтажа проводки, так как все равно она не будет на виду.
В этом случае, если отделка стенок выполнена гипсокартоном, установка укрытых частей проводки существенно упрощается. Для монтажа розетки в этом случае нужно избрать пустой просвет между монтированными на стенке профилями и выполнить отверстие под монтажную коробку.
Если розетка находится под распределительной коробкой, то провод полосы проводки можно проложить в пустоте между профилями. Либо же протянуть провод вниз, а понизу проложить провод в кабель-канале для открытой проводки или в плинтусе, который конструктивно имеет канал для прокладки кабеля. Вариантов огромное количество – все находится в зависимости от местных критерий и личных предпочтений.
Следующий, более принципиальный шаг – выбор более рационального метода подключения дополнительной розетки к одному из участков имеющейся проводки. В этом случае нужно учитывать предполагаемую нагрузку, которая будет врубаться в монтируемую новейшую розетку и, исходя из этих данных, избрать один методов подключения, рассмотренных ниже.
Подключение от другой розетки (шлейфом)
Разглядим 1-ый и более обычной метод подключения новейшей розетки шлейфом. Данный метод предугадывает подключение кабеля к новейшей дополнительной розетке от уже имеющейся в комнате розетки. Таковой метод можно использовать исключительно в случае необходимости подключения дополнительной розетки для питания маленькой нагрузки.
В этом случае предполагается такая величина нагрузки, которая в сумме с нагрузкой розетки, от которой планируется выполнить подключение, не будет превосходить допустимую для кабеля и других частей проводки, питающих первую розетку. Другими словами шлейфом можно подключить одну розетку от другой при условии, что суммарная нагрузка этих 2-ух розеток не будет превосходить допустимую для данного участка проводки.
В этом случае также нужно держать в голове о том, что при подключении дополнительной розетки шлейфом, по контактным зажимам первой розетки будет протекать суммарный ток нагрузки обеих розеток. Потому нельзя, дабы суммарная нагрузка 2-ух розеток превосходила допустимую для первой розетки.
К примеру, если суммарная нагрузка 2-ух розеток 20 А, то для кабеля сечением 2,5 кв. мм, питающего первую розетку, эта нагрузка будет ниже номинальной, но для первой розетки, допустимый ток для которой менее 16 А, данная нагрузка будет недопустима и розетка стремительно выйдет из строя в случае одновременной эксплуатации обеих розеток.
Подключение от распределительной коробки
Следующий метод – подключение дополнительной розетки в наиблежайшей распределительной коробке. До того как подключать розетку от имеющейся распределительной коробки нужно удостовериться в том, что участок проводки, питающий данную распределительную коробку, имеет достаточную для подключения новейшей розетки нагрузочную способность.
К примеру, нужно подключить дополнительную розетку для питания нагрузки 10 А. В наиблежайшей распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, который проложен от домашнего распределительного щитка к данной распределительной коробке имеет сечение 4 кв. мм. На этот момент для защиты данной полосы проводки установлен автоматический выключатель на номинальный ток 16 А.
При установке новейшей розетки суммарная нагрузка 3-х розеток будет 24 А. Для кабеля, по которому питается данная распределительная коробка от щитка, такая нагрузка допустимая. Другими словами таковой вариант подключения розетки допускается. Но следует учесть, что при повышении нагрузки на данном участке проводки нужно будет поменять автоматический выключатель с 16 на 25 А. Таковой автоматический выключатель защитит от перегрузки кабель, но розетки не будут полностью защищены, так как номинальный ток каждой из розеток 16 А, а номинальный для автоматического выключателя — 25 А.
Прямое подключение от головного распределительного щитка
3-ий метод предугадывает прямое подключение дополнительной розетки от головного распределительного щитка квартиры. Данный метод животрепещущ для подключения массивных электроприборов, также для случаев, когда нагрузочная способность того либо другого участка проводки либо монтированной проводки в целом не позволяет подключить дополнительную розетку одним из рассмотренных выше методов — от распределительной коробки либо от другой розетки.
Основное преимущество прямого подключения розетки от распределительного щитка — высочайшая надежность, которая обоснована, во-1-х, отсутствием промежных контактных соединений, во-2-х, надежной защитой, так как для защиты данного участка устанавливается личный автоматический выключатель, избранный с учетом допустимых токов для всех частей данной полосы проводки.
Во всех случаях нужно избрать требуемое сечение кабеля для подключения дополнительной розетки. Обычно, для питания обыденных розеток выбирается кабель сечением 2,5 кв. мм. Но если речь идет о подключении массивного бытового электроприбора (прямым подключением от щитка), то в этом случае сечение кабеля нужно выбирать исходя из нагрузки данного электроприбора, так как 2,5 кв. мм может быть недостаточно.
Установка и подключение дополнительной розетки

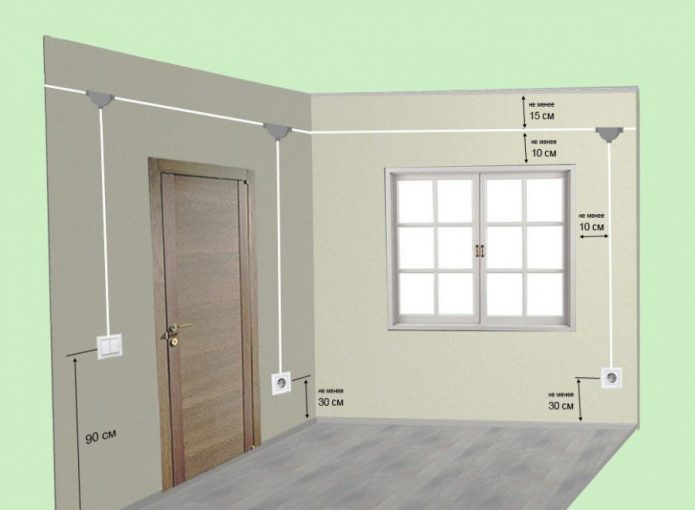

Когда избран подходящий метод подключения новейшей розетки и определено место ее расположения исполняем предварительные работы. Если избран сокрытый метод прокладки кабеля и монтажа сокрытой розетки, то осуществляется подготовка штробы и места для монтажной коробки под новейшую розетку. В случае с открытым методом прокладки проводки осуществляется установка кабель-канала для нового кабеля, осуществляется установка крепежных частей для затратной розетки.
Заключительный шаг — прокладка кабеля, установка новейшей розетки и подключение кабеля зависимо от избранного варианта — в щитке, в распределительной коробке либо шлейфом от другой розетки.
Необходимо подчеркнуть, что до работ по монтажу нового участка проводки и розетки нужно убедиться в том, что на предполагаемом месте прокладки кабеля и установки розетки не проходит имеющийся кабель другой полосы проводки. Также нужно учесть удобство расположения новейшей розетки и проложенного кабеля, дабы в предстоящем, по мере надобности монтажа на стенку каких-то частей интерьера не мешала установленная розетка либо дабы не разрушить монтированный кабель.
Конкретно перед подключением кабеля нужно принять меры безопасности, другими словами обесточить тот участок проводки, где будут производиться работы по подключению.
Если подключение дополнительной розетки будет производиться в распределительной коробке, то нужно учитывать, что нагрузка будет увеличена и соответственно имеющиеся соединители могут быть не рассчитаны на данную нагрузку. Соответственно нужно приобрести новые соединители на номинальный ток с учетом новейшей нагрузки в данной распределительной коробке либо же избрать другой метод соединения проводников, который обеспечит достаточную надежность контактных соединений. К примеру, можно соединить проводники пайкой либо сваркой.
Всё включено: как удобно расположить розетки в квартире
В современной квартире сразу работает огромное количество электроустройств. Во время ремонта нередко появляется необходимость перенести безуспешно находящиеся розетки и распланировать их так, дабы без заморочек подключать каждый устройство и не спотыкаться о тянущиеся через весь дом провода. Это более животрепещуще для домов старенькой постройки — в новостройках электросеть обычно организована более отлично. До начала работ следует обмыслить, как правильно расположить бытовую и цифровую технику, щитки и розетки.
Наилучшее размещение

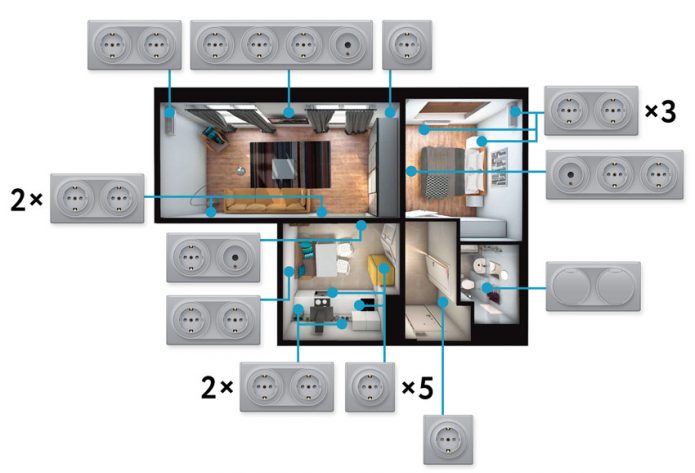

В каждой комнате жильцы нередко либо повсевременно пользуются разными электроприборами. Дабы все предметы интерьера были на собственных местах и розетки не оказались спрятанными за шкаф либо диванчик, следует нарисовать план каждого помещения с обозначенными размерами и найти, куда встанет мебель, техника, освещение. Необходимо учитывать также строй нормы и правила, дабы обеспечить пожарную безопасность и чёткую работу проводки.

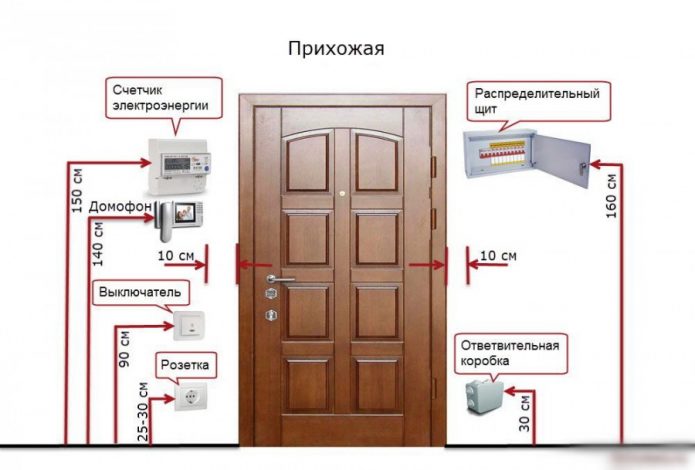

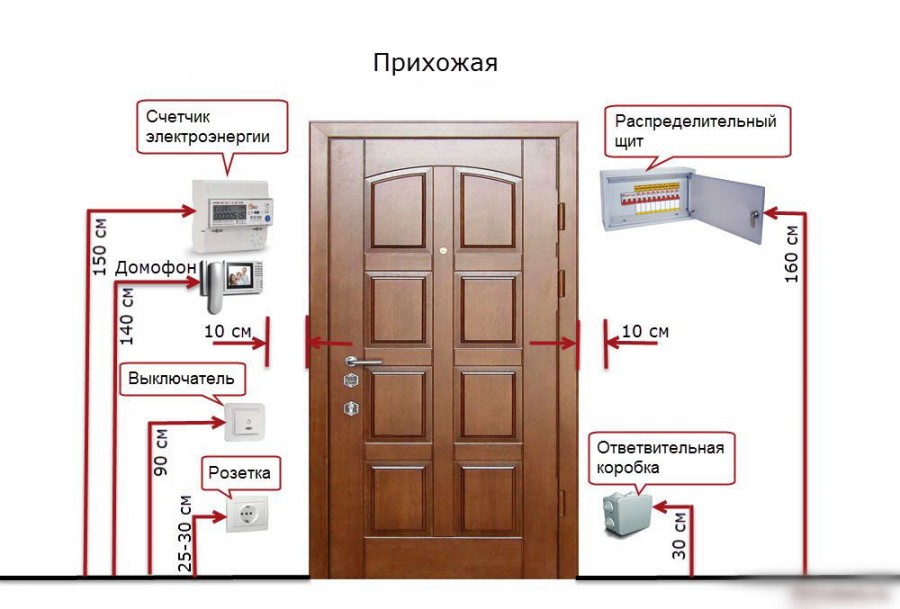

Прихожая и коридор
Освещение в прихожей лучше подключать при помощи отдельных выключателей. В большинстве случаев в этом помещении пользуются сушилками для обуви либо пылесосом. Потому будет довольно 2-ух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери либо мебели. По мере надобности установки дополнительных электроустройств в прихожей схема усложняется.

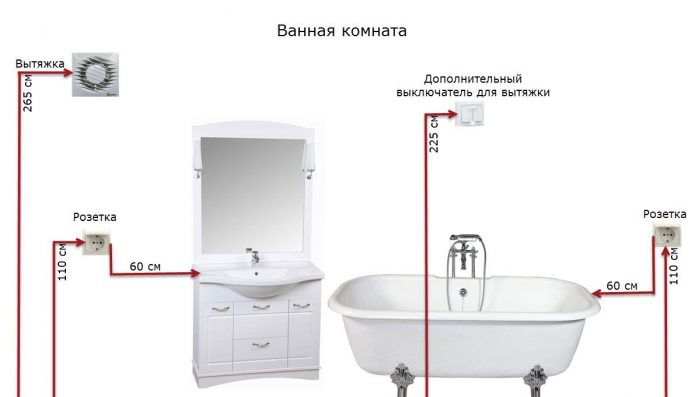

Ванная

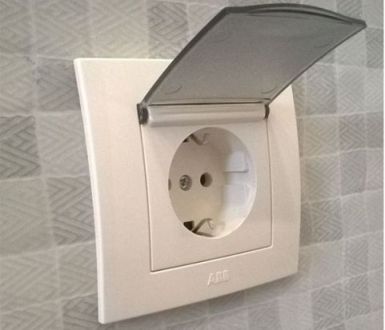

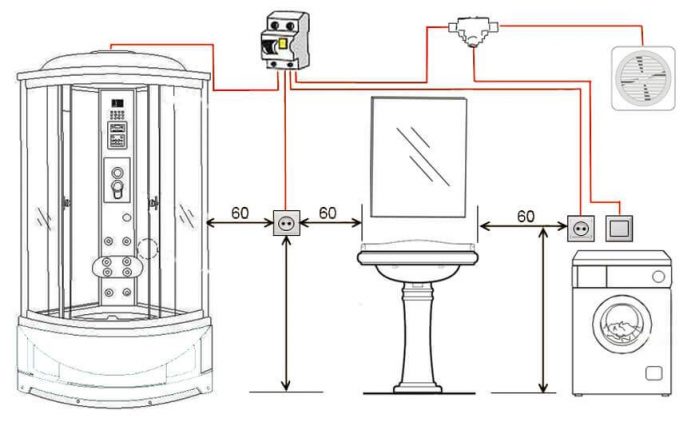

В ванной комнате могут быть повсевременно включены в розетки стиральная машина, душевая кабина и водонагреватель. Нередко необходимо пользоваться феном либо бритвой. Для большой техники потребуются отдельные источники энергии, которые по правилам должны размещаться не поближе, чем за 60 см от источника воды и от пола. Брать следует особые влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особенный пластмассовый фланец с внутренней стороны для стока воды при попадании.
Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.
Кухня
Кухня лидирует по количеству повсевременно работающих электроприборов. Основной список повсевременно включённой в сеть техники:
- холодильник;
- посудомоечная машина;
- электрическая плита;
- микроволновка;
- телек;
- вытяжка;
- электрочайник;
- стиральная машина.
Потому нужно не меньше восьми розеток для неизменной работы и более 5 для маленькой домашней техники, таковой как миксер, кофемолка либо мясорубка.

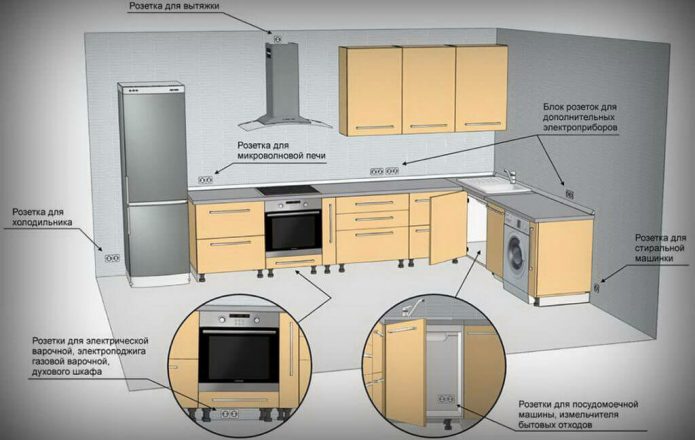

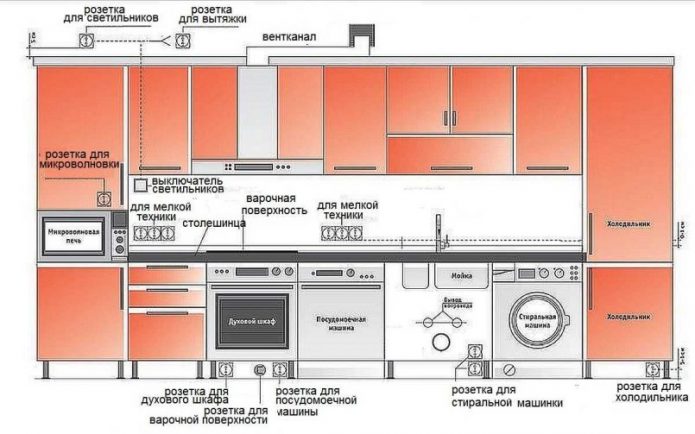

Основную трудность представляет правильное размещение розеток для интегрированной техники — их нельзя располагать за электроприборами, потому лучше вынести источники энергии за примыкающие шкафы кухонного гарнитура. Для варочной панели и духового шкафа нужно установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.
Розетки для блендера либо тостера, которыми хозяева пользуются на столе, необходимо установить выше рабочей поверхности на 30 см.
Гостиная

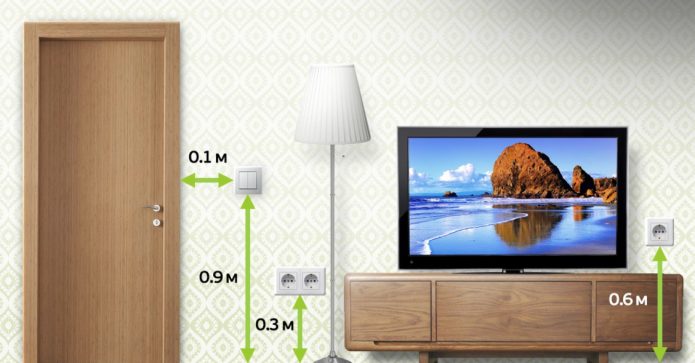

Эта комната служит для отдыха и утехи домочадцев, в ней размещены телек, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены повсевременно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и более 10 см от дверных и оконных проёмов.
Для сплит-системы розетку следует расположить наверху, около места установки внутреннего блока — это дозволит избежать безобразных проводов на стенках.
Будет удачным решением выполнить возможность подключения зарядных устройств либо электрокамина в диванной зоне.
Спальня

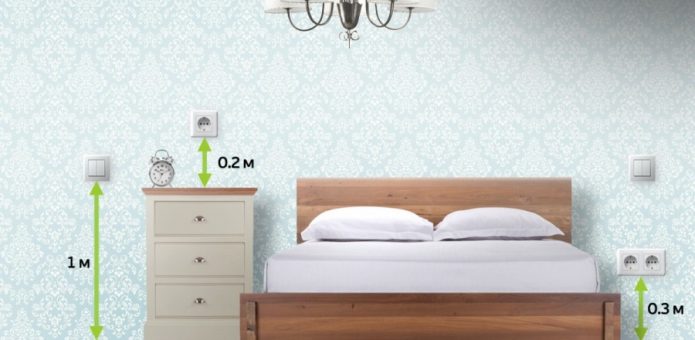

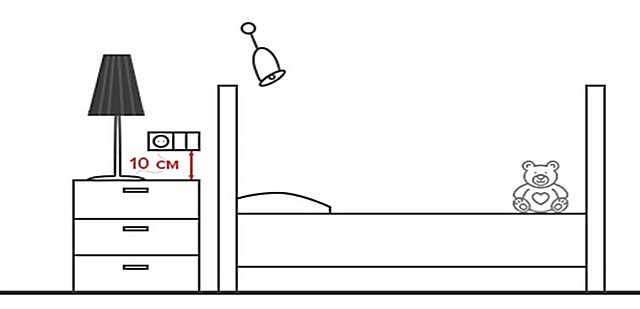

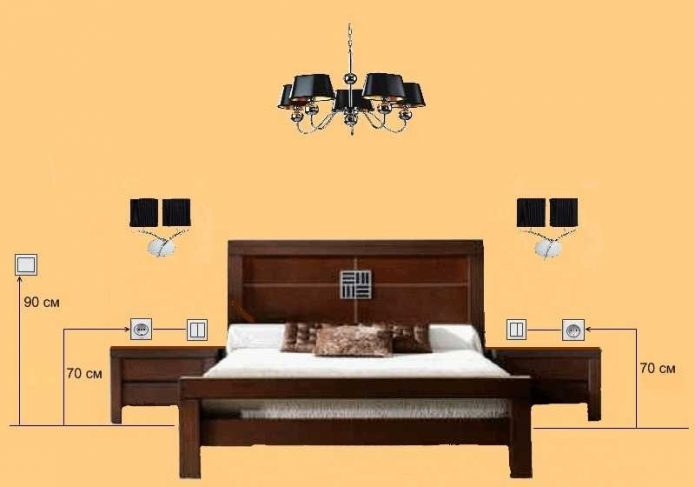

На прикроватных тумбочках обычно лежат телефоны либо планшеты, которые требуют дополнительной подзарядки. Потому хорошим решением будет расположить пару розеток у кровати, на расстоянии 15–20 см от столешницы.
Если в спальне стоит туалетный столик, то около него также стоит установить розетку для подключения фена либо другой техники.
Комфортно глядеть возлюбленные киноленты и передачи, валяясь в постели, потому телек обычно вешают на обратную изголовью кровати стенку. Упрятать розетку можно за панелью экрана.
Детская
Небольшому ребёнку довольно розетки для ночника, но стоит учитывать, что через несколько лет пригодятся источники энергии для игровых приставок и зарядки телефона, планшета, телека и компьютера. А если малышей несколько, то нагрузка на электросеть увеличивается.

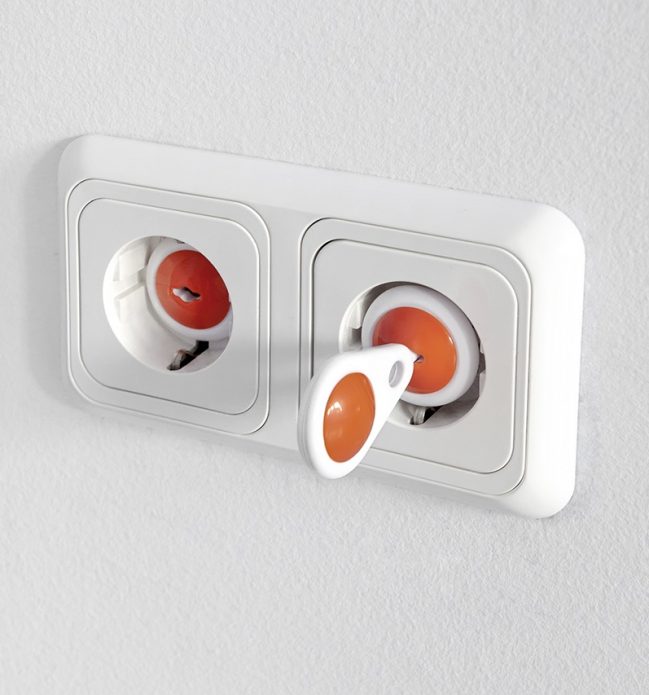

Для детских комнат лучше приобрести неопасные розетки с крышками либо заглушками и расположить их так, дабы малыш не доставал до свисающих проводов.
Кабинет либо десктоп

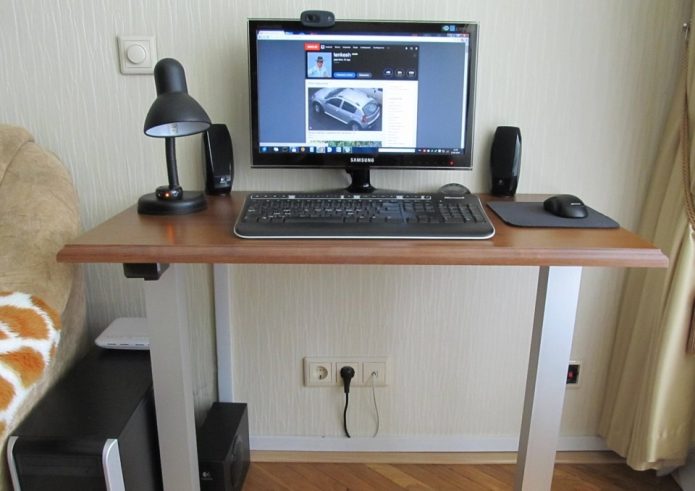

На десктопе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортабельной работы будет нужно более 6 розеток с сетевым фильтром, а дабы упрятать безобразную неурядицу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

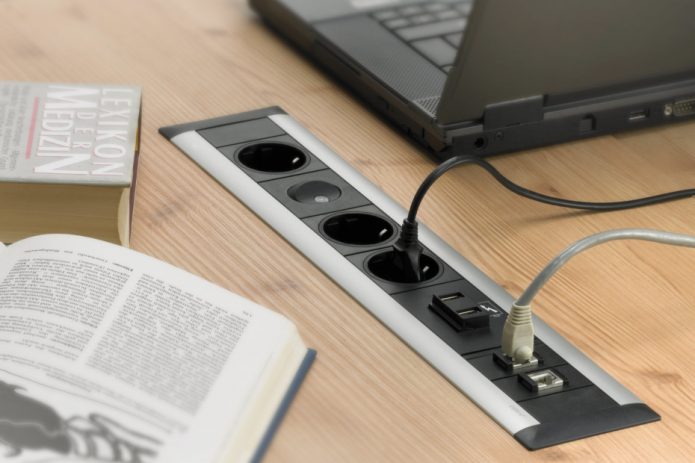

Сетевой фильтр можно врезать в десктоп, если есть необходимость повсевременно переключать устройства.
Видео: Как верно расположить розетки и выключатели
Планирование на стадии проектирования дозволит оборудовать каждую многофункциональную зону в квартире по желанию, к примеру, обустроить рабочее место и печатать на ноутбуке, лёжа на возлюбленном диванчике. Если расположить разъёмы питания в квартире в согласовании с правилами безопасности и учитывать количество и размещение главных электроприборов, то провода не будут путаться под ногами, а внедрение аппаратуры станет более комфортным.
