Как выполнить разводку в личном доме

Разводка водопровода в личном доме своими руками может осуществляться от центрального водопровода либо от скважины (колодца). Принципы ее сотворения, главные узлы системы в каждом из этих случаев практически не отличаются.

Выбор схемы разводки

Существует два метода подведения воды к точкам употребления, и выбор схемы разводки водопровода в личном доме своими руками находится в зависимости от характеристик системы, также от интенсивности водопотребления (неизменное либо периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также именуют тройниковым. Кран, душ и другие точки подключаются последовательно. Таковой метод просит применения наименьшего количества материалов (труб, фитингов и др.), потому является более дешевеньким.

Недочетом последовательного соединения при разводке водопровода является возможность понижения напорного давления в более удаленных точках при единовременном использовании нескольких точек водозабора.

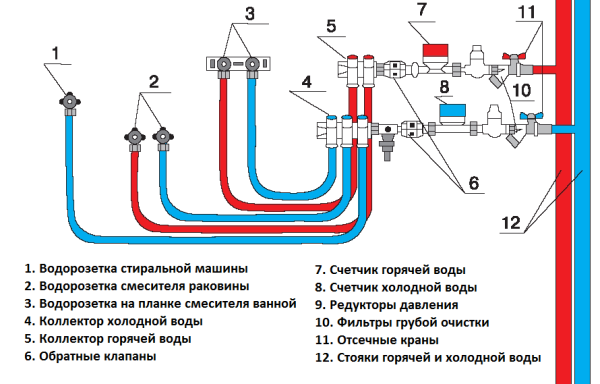

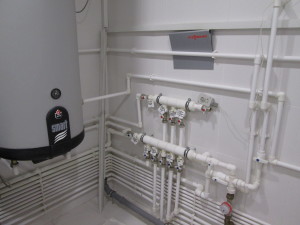

Коллекторное соединение

Коллекторное (либо параллельное) соединение представляет собой компанию коллектора (либо 2-ух коллекторов – жаркого и холодного водоснабжения), к которому подсоединяются полосы, ведущие к каждой водозаборной точке. Для реализации схожей схемы будет нужно большее количество труб, но ее механизм работы позволяет обеспечить размеренное давление.

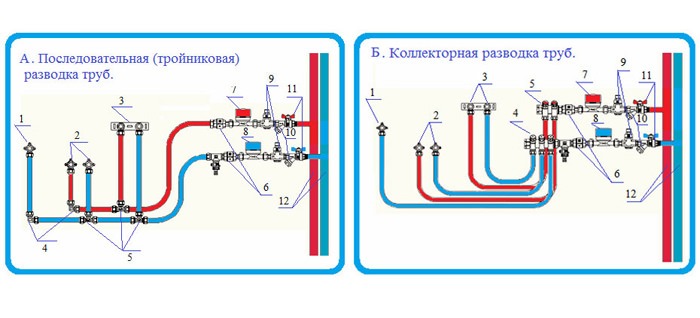

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные аспекты при выборе принципа подачи воды. Установка водопровода в личном доме своими руками может производиться 2-мя методами:

«Глухие» полосы, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономна, но при подаче жаркой воды она может создавать некоторые неудобства – при открывании крана нужно выждать определенный промежуток времени, пока жидкость дойдет до заглушки, и только после чего в кране появится жгучая вода.
Циркуляционные замкнутые полосы практичнее и удобнее, но, для реализации такового проекта будет нужно не только лишь большее количество труб, но и особый циркуляционный насос.

Спецы признают более оптимальным комбинированный вариант, в каком «глухая» разводка холодной воды смешивается с циркуляционной линией жаркого водоснабжения.

Главные узлы схемы

Схема разводки воды в личном доме, поточнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих главных узлов:

перекачивающий агрегат для колодца либо скважины,
ниппель (переходник),
предотвращающий оборотный ход воды оборотный клапан,
трубопровод,
фильтрующее оборудование (один либо несколько разных фильтров зависимо от свойства воды),
запорная арматура,
пятерник (штуцер) для подключения главных частей и устройств (манометр, реле давления, трубы).

Последовательность схемы водоснабжения

Для того, дабы представить наглядно, как выполнятся разводка воды в личном доме своими руками, можно разглядеть ход коммуникаций от источника до конечной точки.

1. Личный аква узел (колодец либо скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

для глубочайших артезианских скважин могут употребляться только погружные насосы,
для узеньких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
в других случаях выбор между погружным и внешним оборудованием осуществляется зависимо от технических черт определенных моделей и критерий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины вымерзания земли в данном регионе. В качестве дополнительной защиты от вымерзания коммуникации снабжаются теплоизоляционным слоем.

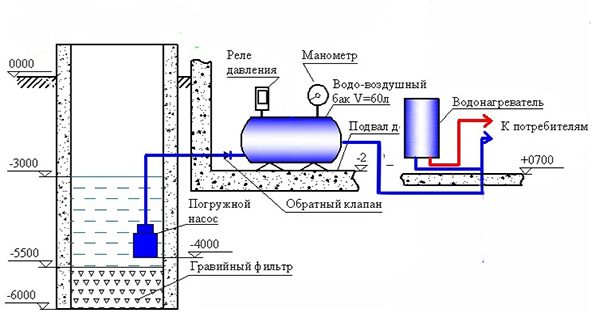

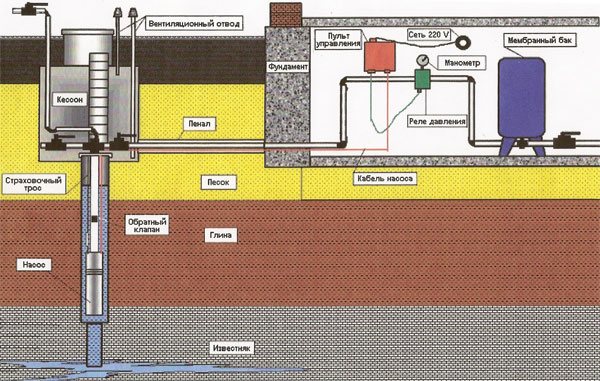

Проведение водопровода в дом из скважины с кессоном

3. Точка ввода трубопровода в дом заслуживает особенного внимания.

Во-1-х, отверстие для трубы делается с огромным припасом – зазор более 150 мм со всех боков. Это дает возможность избежать деформации и разрушения коммуникаций, если с течением времени стенка станет проседать либо деформироваться.
Во-2-х, маленькой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте более высок риск вымерзания трубопровода, потому нужна не плохая термоизоляция.

4. Гидроаккумулятор и приборы контроля инсталлируются, обычно, в подвальном, цокольном помещении либо на нижнем этаже вблизи с точкой входа трубопровода в дом. Чисто на техническом уровне расположить такое оборудование было бы более правильным в самой высочайшей точке, но исходя из убеждений практичности и удобства применения нижние уровни подходят больше. Следует только учесть необходимость подъема воды на верхние этажи при настройке реле давления.

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения нередких включений (и, соответственно, резвого изнашивания) перекачивающего оборудования.

Узел управления и контроля содержит в себе манометр, реле давления и реле сухого хода, которое предутверждает захват воздуха и образование воздушных пробок в системе при понижении уровня воды в скважине либо колодце.

5. Системы фильтров оснащаются, зависимо от необходимости, приспособлениями для:

подготовительного грубого удаления больших частиц примесей (подробнее про магистральные фильтры для воды в личный дом),
узкой чистки,
умягчения воды.

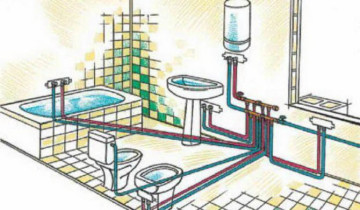

После осуществляется разводка водопровода в личном доме своими руками по избранной схеме. Для коллекторной схемы это может смотреться так:

Сходу за гидроаккумулятором идет тройник вкупе с запорным краном. Тройник разделяет поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
Подключается фильтр глубочайшей чистки;
Дальше идет тройник, от которого разводка труб водоснабжения в личном доме делится на трубу для холодной воды, которая сходу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер либо другой водонагреватель, для нагрева. После нагрева вода отчаливает в коллектор для жаркой воды.

Принципиально: Проводя установка водоснабжения в личном доме своими руками по коллекторной схеме, нужно устанавливать запорные вентили на каждую точку употребления воды.

Выбор труб

Поперечник коммуникаций

При проведении водопровода в личный дом своими руками верно избранный поперечник труб дозволит обеспечить экономичность на шаге монтажа системы, также избежать противного шума при движении воды по коммуникациям.

Для расчета характеристик линий, подводящих воду к точкам употребления отправной точкой служит общая протяженность каждой полосы:

для ответвления длиной наименее 10 метров можно применять трубы поперечником 16-20 мм,
для ветвей около 30 метров – поперечником 25 мм,
для самых длинноватых линий более 30 метров нужны трубы с наибольшим поперечником – 32 мм.

Принципиально: Повышенное внимание следует уделить выбору поперечника коллекторной трубы. Недостающая величина может стать предпосылкой нарушений в работе в системе.

Разводка воды в личном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 л. за минуту. После чего приблизительно подсчитывают, сколько воды забирается сразу из всех точек в пиковые моменты и выбирают поперечник коллектора:

25 мм для расхода 30 л/мин,
32 мм для 50 л,
38 мм для 75 л.

Материал труб

Прокладка водопровода в личном доме позволяет применять трубы из разных материалов, любой из которых имеет свои достоинства, недочеты и особенности эксплуатации.

Медные трубы достаточно дороги, но их эксплуатационные свойства – вне конкуренции. Они устойчивы к коррозии, высокопрочны и долговечны.

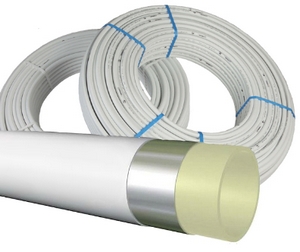

Металлопластиковые изделия представляют собой Металлопластиковые водопроводные трубы дюралевые трубы с полиэтиленовым покрытием с наружной и внутренних сторон. Такая слоистая структура позволяет обеспечить противокоррозионную стойкость и крепкость. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высочайшим температурам – трубы выдерживают менее 95° C. В связи с этим их рациональнее применять для системы ХВС.
Железные трубы можно было бы именовать безупречным сочетанием добротных эксплуатационных черт и применимой цены, если б не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется порезать на каждом отрезке резьбу, так как никаких особых приспособлений для соединения железных труб не существует. В ближайшее время все они пореже и пореже применяются при разводке водопровода в пригородном доме.
Полипропиленовые коммуникации долговечны и удобны. При всем этом их можно отнести к экономически прибыльным решениям. Единственное неудобство – для монтажа будет нужно особое оборудование. Но нужно отметить, что оборудование это дешевое, а воспользоваться им стремительно научится фактически каждый.

Если вы приняли решение тормознуть на полипропилене, для вас полезно знать, как сваривать полипропиленовые трубы.

Подробнее о разнице между коллекторной и тройниковой схемами разводки водопровода читайте здесь.

Так как для вас пригодятся фильтры грубой чистки воды, то рекомендуем ознакомиться с их видами.

Механизмы работы и полезные советы

Для того, дабы система работала безотказно, принципиально знать, как провести водопровод в личном доме своими руками верно. В это понятие можно включить как главные принципы, регламентируемые строй нормами и правилами, так и некоторые аспекты и тонкости, известные опытным мастерам.

В эталоне трубопровод не должен перейти через строй конструкции, но, на практике создание таковой схемы нередко нереально либо нецелесообразно. По мере надобности провести коммуникации через стенку, трубу нужно помещать в защитный стакан.
Невзирая на то, что обладателю дома фактически всегда охото получит максимум свободного места и для этого «прижать» трубопровод с стенке, между строй конструкциями и проходящими параллельно им коммуникациями должен быть зазор более 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла просит расстояния 40 мм, а внешнего 15 мм.
При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону осуществляется маленькой уклон.
Более удачный метод фиксации трубопровода к стенкам – это особые клипсы. Можно избрать одинарные либо двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как выполнить разводку воды в личном доме, помните, что хорошо выполненная внутренняя система водоснабжения имеет соответствующие отличия:

Разводка системы отопления: аннотация, как верно провести и выполнить разводку батарей от котла в личном доме

Перед строительством личного дома необходимо выполнить проект, а потом устраивается система отопления. Это нелёгкий период, ведь необходимо не только лишь сделать проект отопления, но и избрать дешевые материалы.

Принципиальным фактором будет то, что обустраиваемое отопление должно владеть эффективностью и быть довольно экономичным. В статье будет рассказываться о монтаже отопления своими силами, будут представлены схемы разводки и другие подробности на данную тему.

Содержимое обзора

Виды отопительных систем

Отопительная система различается по таким составляющим: используемое горючее, вид термического носителя, тип циркуляции.

Подробнее разглядим каждый:

Используемое горючее

Используются такие типы теплоносителей – на газу, твёрдое горючее, жидкое горючее, на электричестве и геотермальный источник. Установка отопления на коттеджах для котлов, требующих сжигания водянистого горючего, делается очень изредка. Нередко тогда, когда другие источники горючего недосягаемы и привезти их стоит огромных средств. Аппараты для подогрева на электричестве с лёгкостью инсталлируются и владеют удобством в применении. Но цена получаемого тепла выходит дороже, чем при сжигании твёрдого горючего либо газа.

Вид теплоносителя

По этому признаку теплоносители в отоплении построек бывают: на газу, на воде, на пару, электрические и воздушные варианты. В Рф распространёнными числятся отопительные схемы с внедрением теплопроводных жидкостей. Потом вровень идут газовые и электрические виды. Пар применяется исключительно в промышленных компаниях, а установка воздушного отопления применяется в южных областях.

Читайте по теме: Микроволновая печь не работает предпосылки

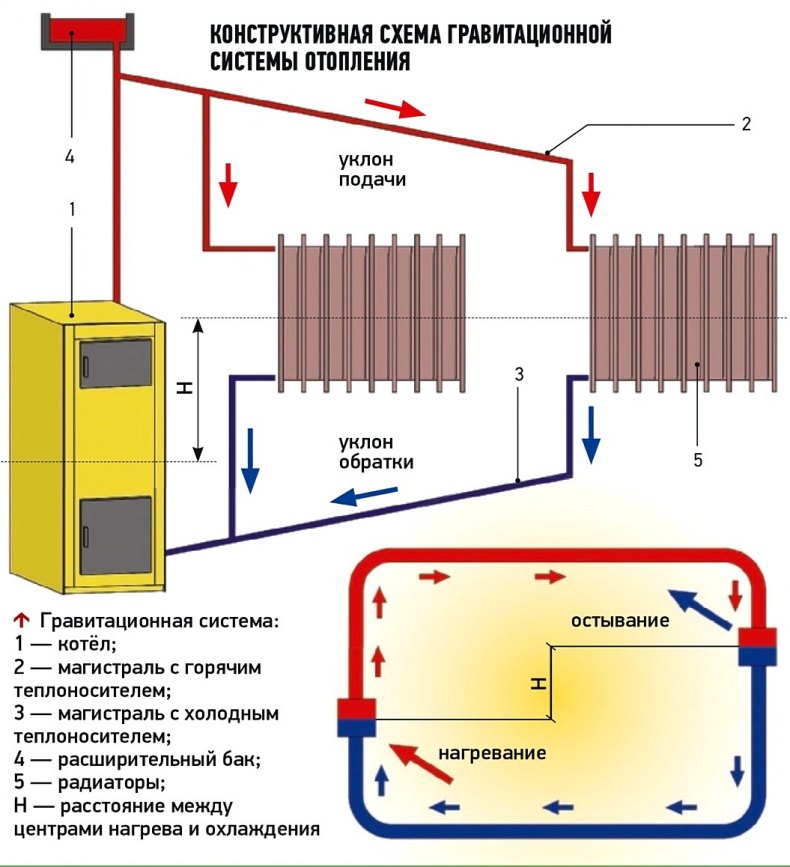

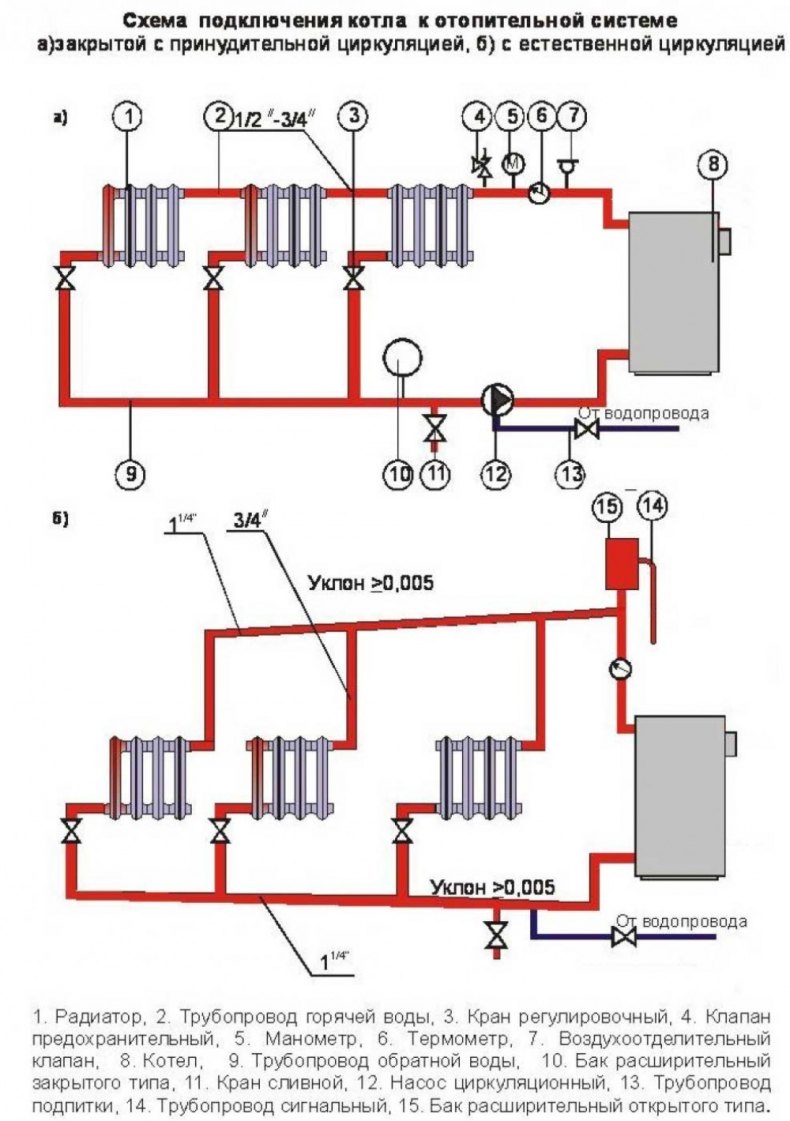

Вид циркуляции

Подогретая вода в трубной системе может двигаться 2-мя методами: естественно и принудительно. Основное преимущество первого вида заключается в его независимости от поставляемой электроэнергии. В них теплопроводная жидкость передвигается по трубам за счёт возможности при нагревании подыматься наверх, а когда охлаждается то, идёт вниз. Но, отсутствие стабильности в работе, потребность применения увеличенного поперечника труб, трудности настраивания температуры и использование батарей с большим объёмом снутри, приводит к нечастому их выбору юзерами.

Передвижение термический воды, принудительной системой, происходит за счёт деяния циркуляционных насосов с электрическим приводом. Это помогает в большей мере прирастить комфорт использования, надёжность, и снизить расходы, нужные на их работу.

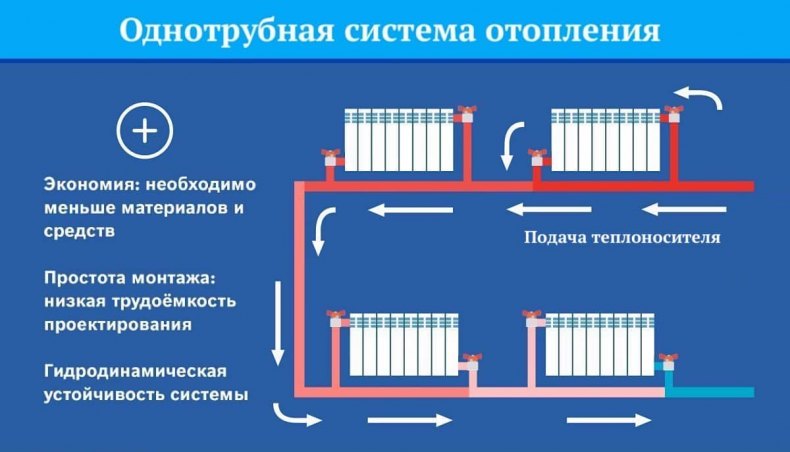

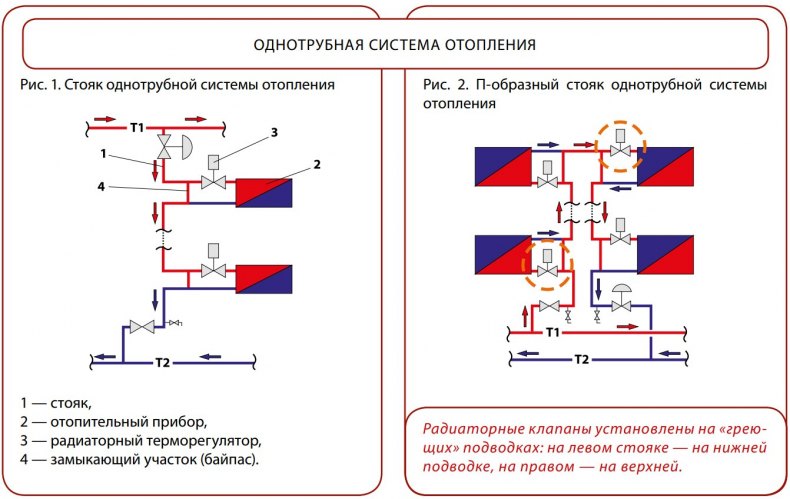

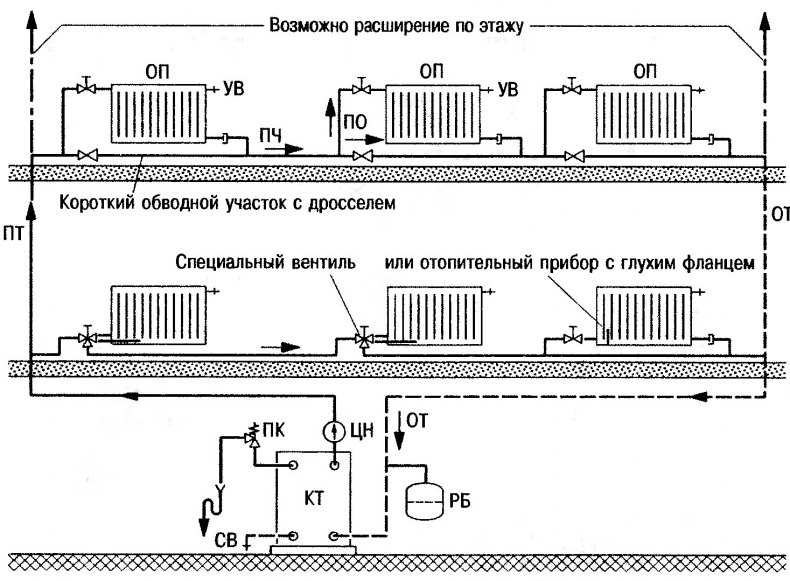

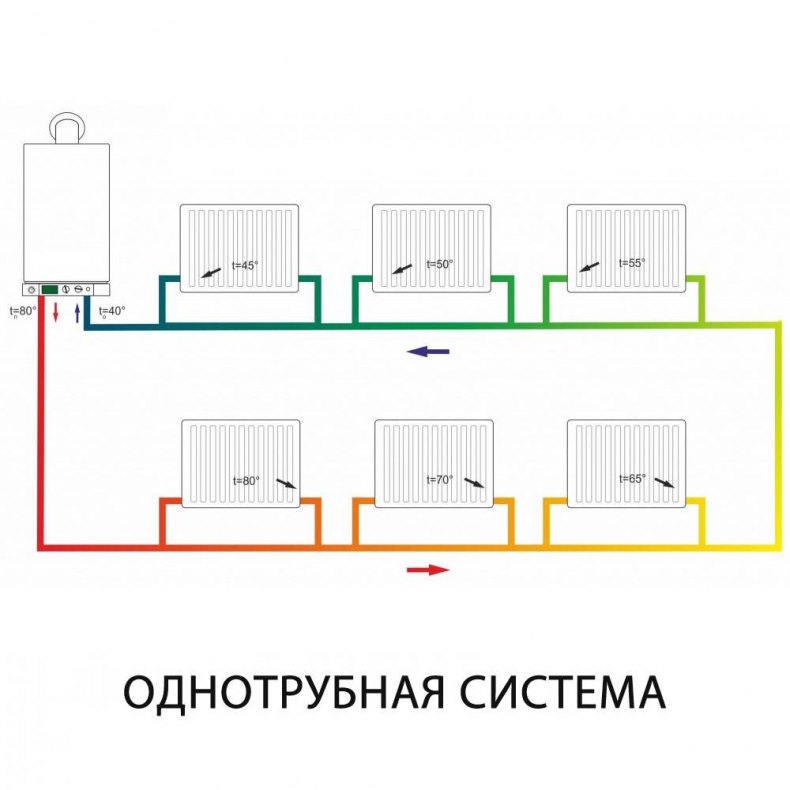

Однотрубная система отопления

Разглядим однотрубную разводку – её плюсы и минусы. Подача и возвращение термического носителя в этой системе, создаётся по единственной трубе, идущей кольцом. Потому каждый радиатор присоединяется к трубопроводу обоими патрубками.

Работа по установке осуществляется просто. Ведь одну трубу монтировать поординарнее, ежели два эталона.

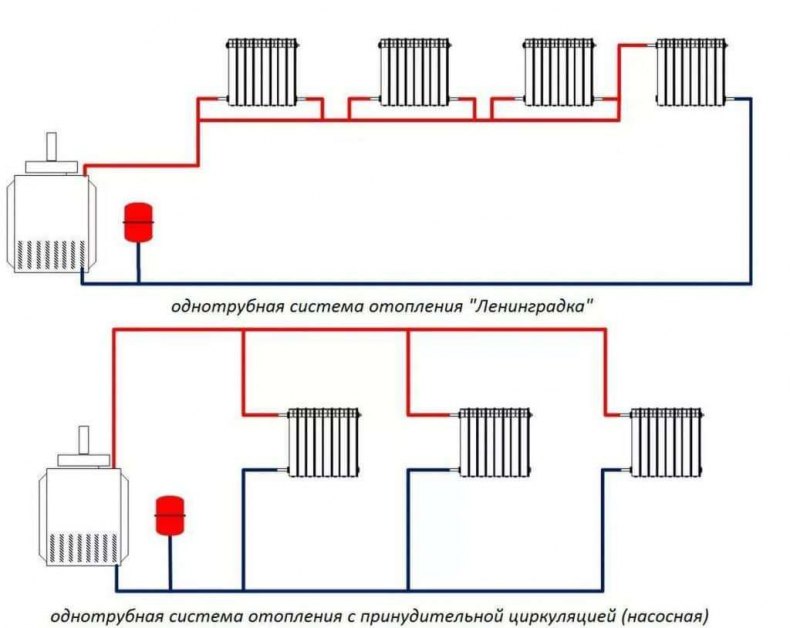

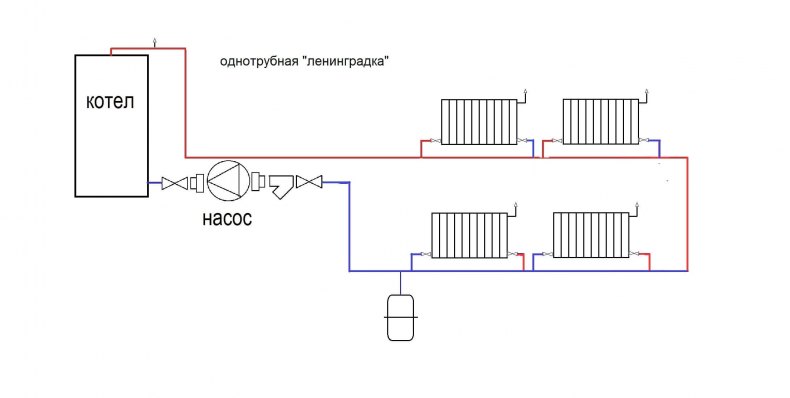

Отопительная система дома, нареченная Ленинградской – складывается из полипропиленовых труб. Является дешевым вариантом. Когда применяется металлопластик или сшитый целофан, тогда преимущество нейтрализуется за счёт цены фитингов.

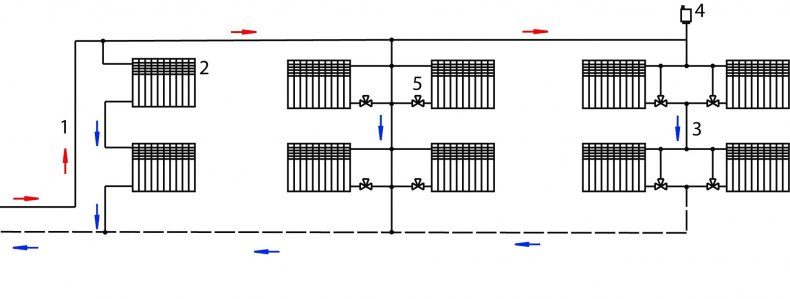

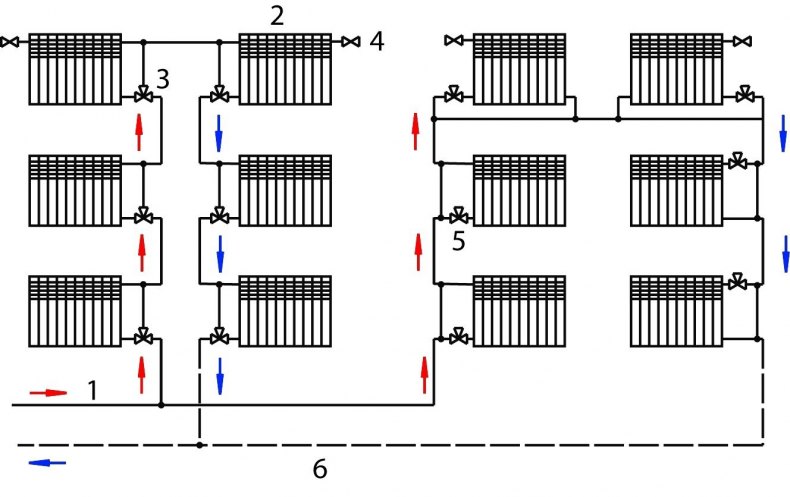

Вертикальные стояки с одной трубой – наилучшее решение при разработке гравитационной системы в доме из 2-ух этажей.

Принимая во внимание особенности однотрубной проводки и недочет опыта установки у большей части владельцев, советуется собирать ленинградский тип подключения в малых жилых строениях, или на даче.

Минусы однотрубного подключения

За счёт смешивания прохладной воды, температура в трубах миниатюризируется на 1-2 градуса после отдельного радиатора.
Для предоставления нужного расходования теплоносителя в агрегатах отопления, поперечник главной нити труб должна быть не меньше 25 мм на всей её протяжённости.
Когда насчитывается 5 радиаторов – сечение коллектора становится больше, до 32 мм.
Заключающие радиаторы получают охлаждённую воду, так что нагревают похуже.
Вопрос разрешается повышением количества секций, или повышением габаритов панелей на 10%.

За счёт завышенного поперечника трубопровода и повышению числа радиаторов, растут траты на материалы.

Когда делается вертикальная разводка, то недочёты не так критичны.

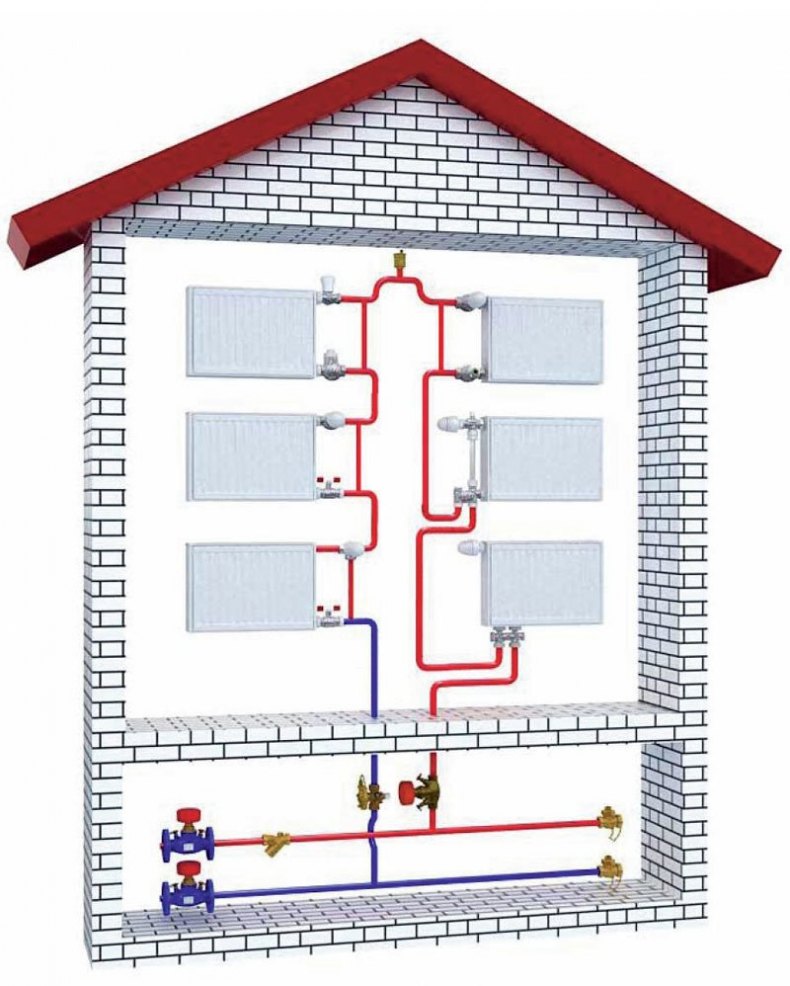

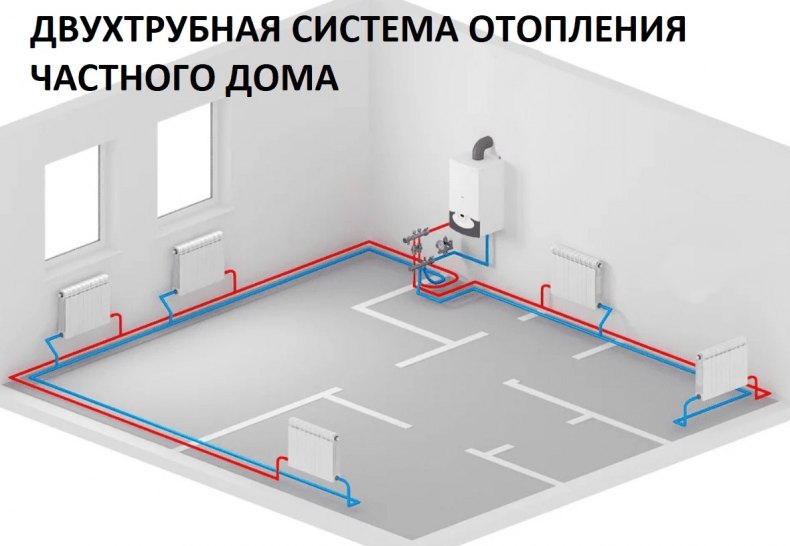

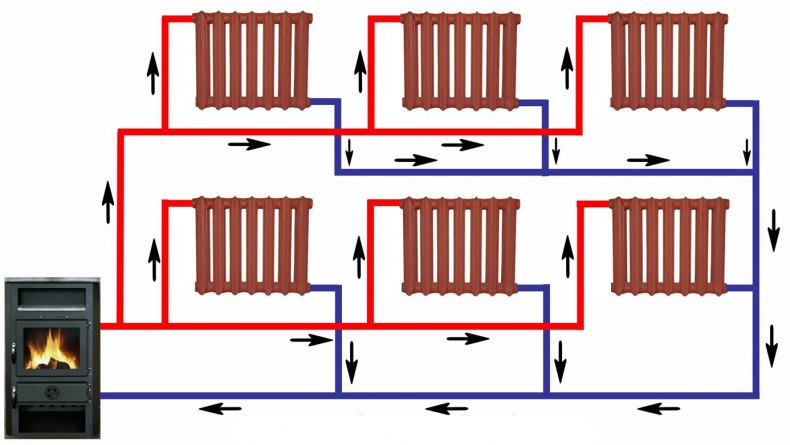

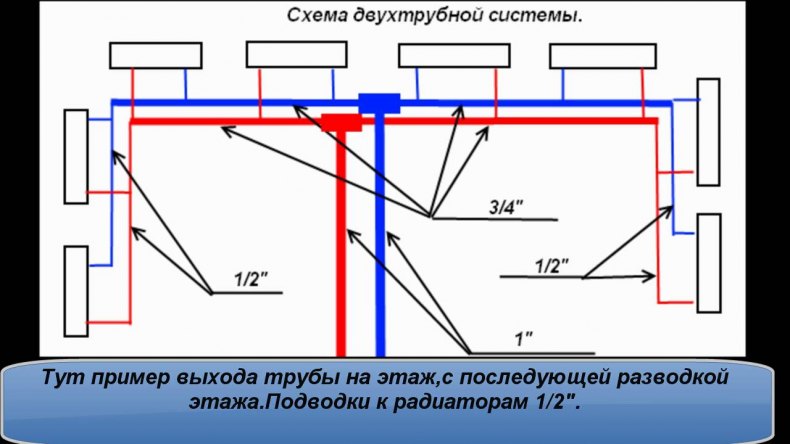

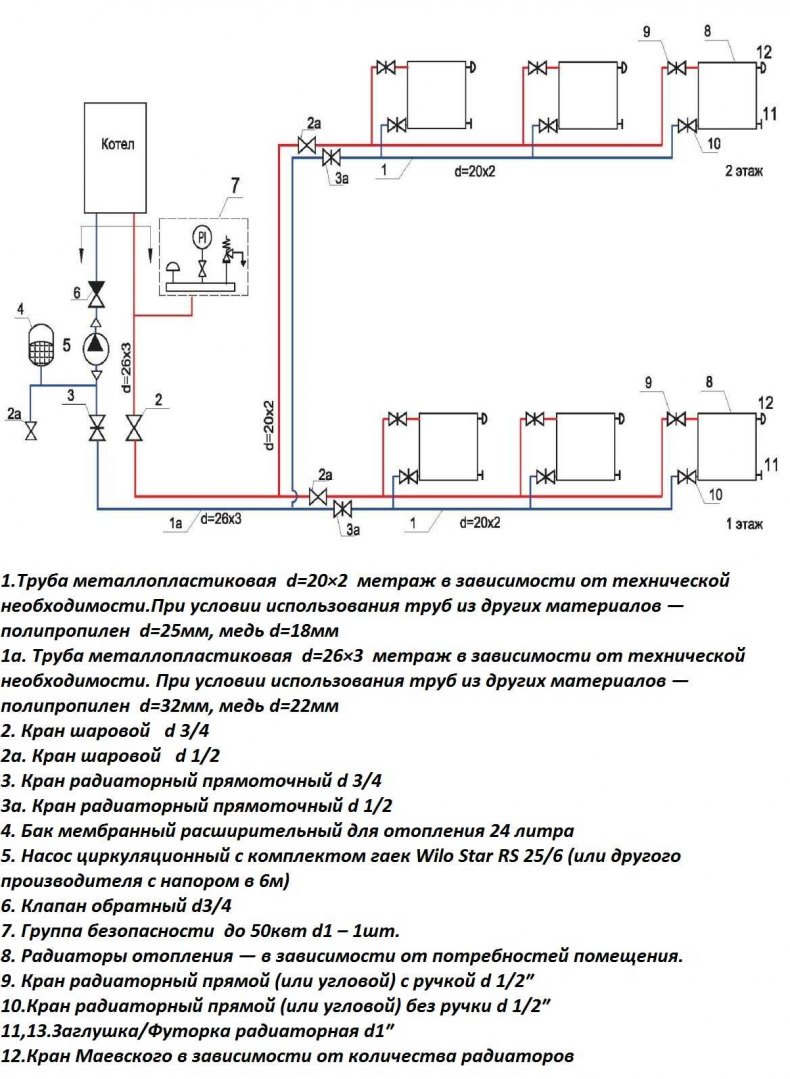

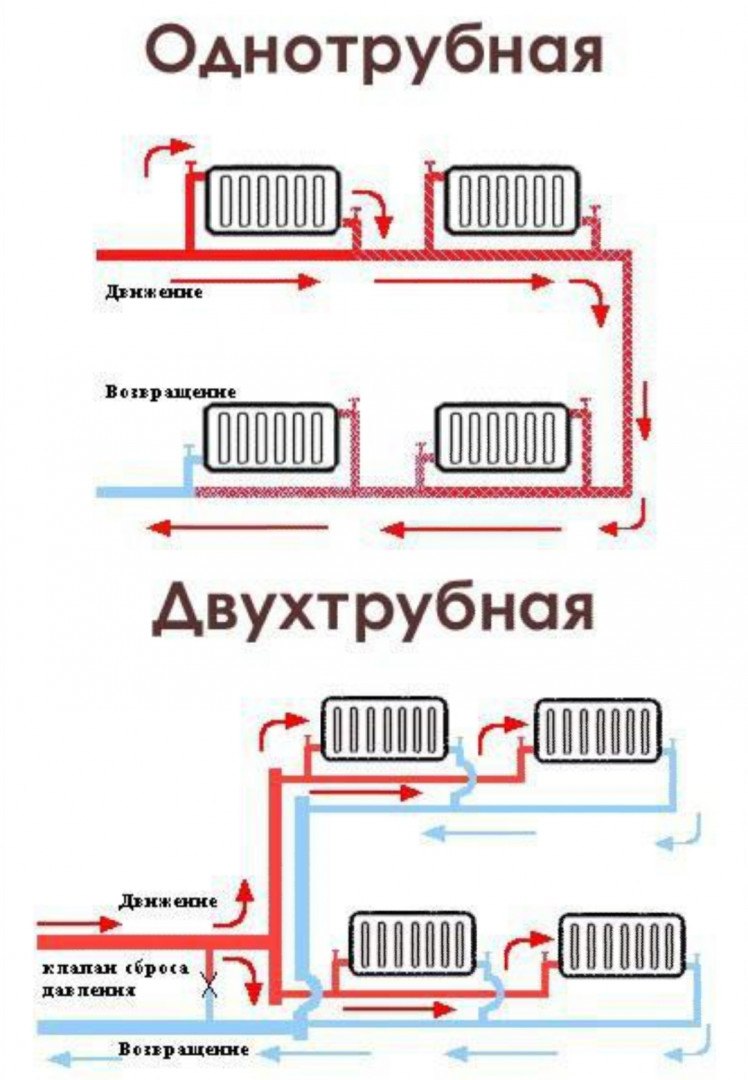

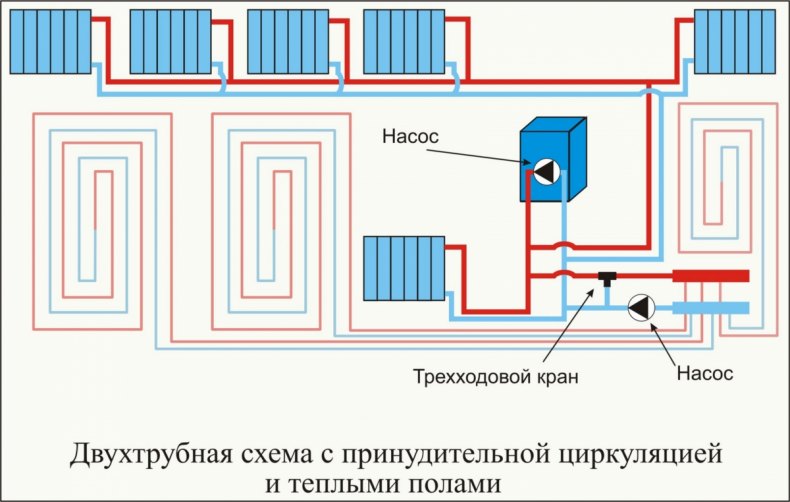

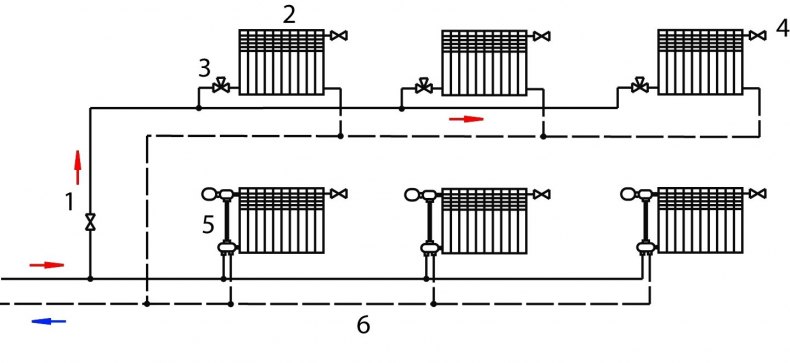

Двухтрубная система отопления

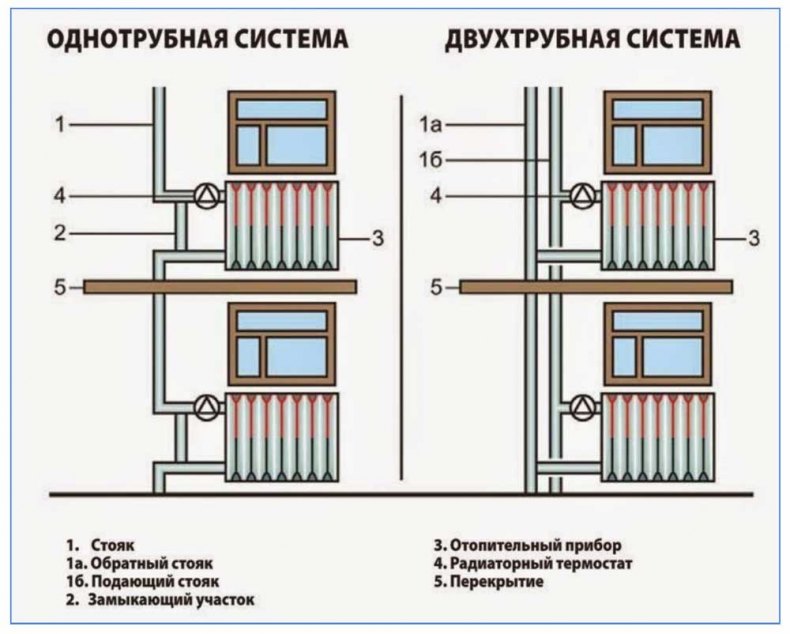

Основное отличие двухтрубной разводки системы отопления от однотрубной схемы находится в отдельной подаче термический воды к устройствам. Тут жгучая вода подходит к радиаторам по одному каналу, а ворачивается по другому каналу.

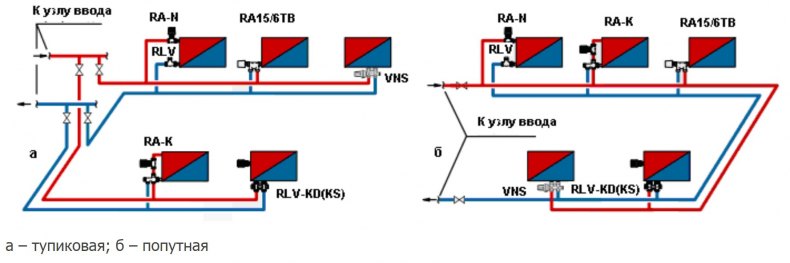

Традиционного либо тупикового типа. Тут термическая жидкость передаётся группе батарей, позже продвигается вспять по оборотной трубе. По потребности система делится на 2-3 ветки, меж ними появляется гидравлическое равновесие при помощи балансирования.

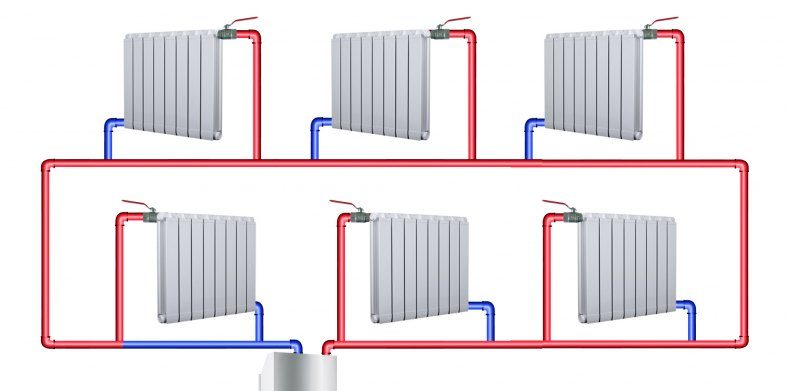

Разводка по кольцу. Выходит с одновременным течением прямой и оборотной воды. Двухтрубное кольцо образовано так, дабы вытекший из радиатора теплоноситель не изменял направленности передвижения. 1-ая батарея на подающей полосы представляется последней на оборотной трубе и также происходит напротив.

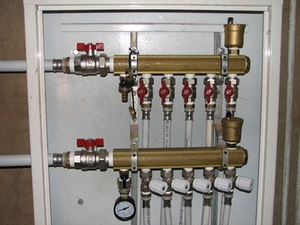

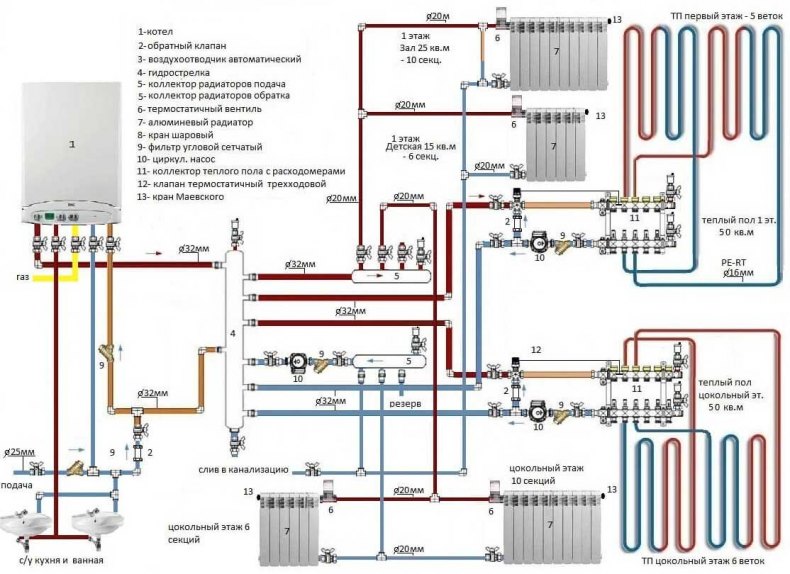

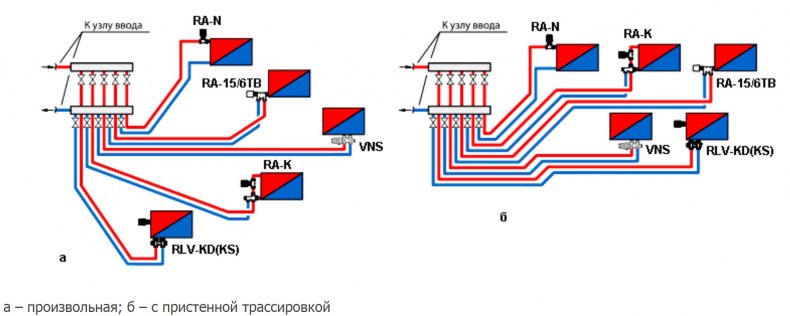

Коллекторное подключение. Состоит из отдельных подключений каждой батареи к общей распределяющей гребёнке, работающей от котла.

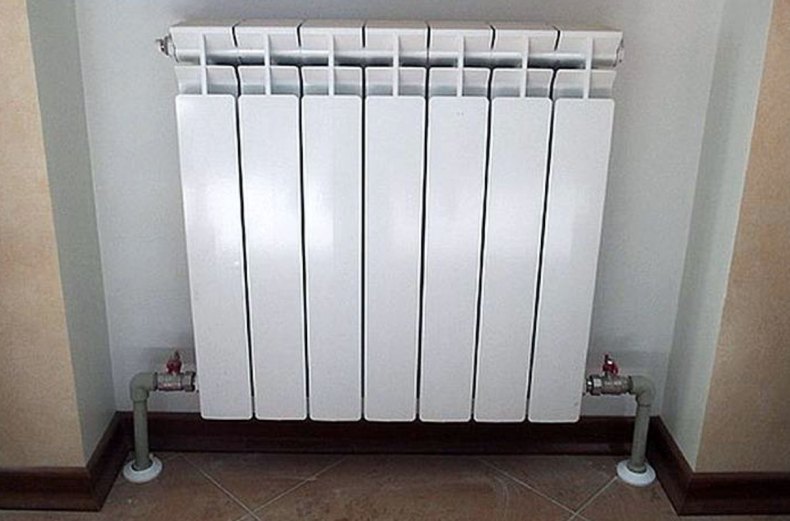

Основное достоинство двухтрубного подключения – поставляется жгучая вода с равной температурой на все батареи. Вытекающие достоинства: трубы наименьшего поперечника – 15-20 мм, обыденные габариты батарей и нет препятствий по числу батарей.

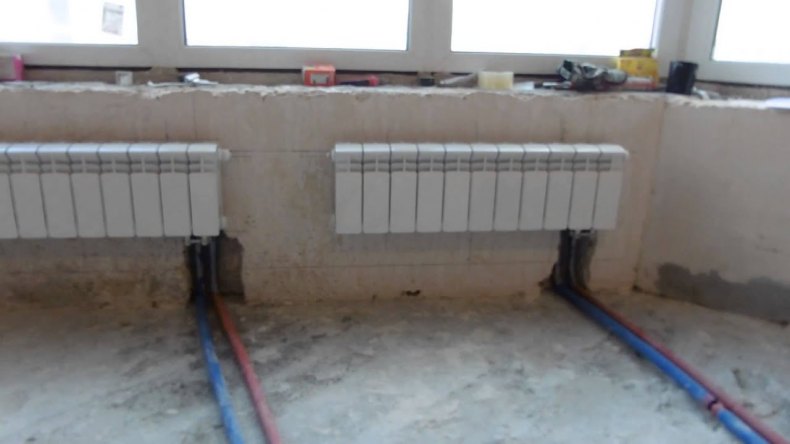

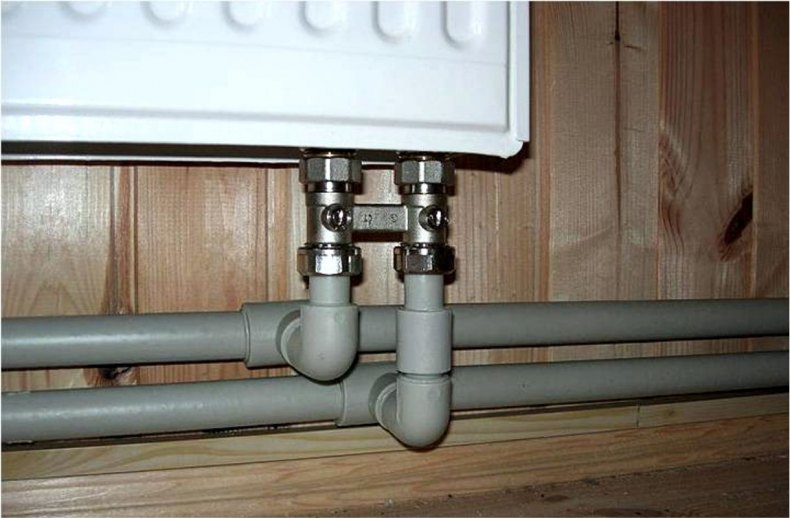

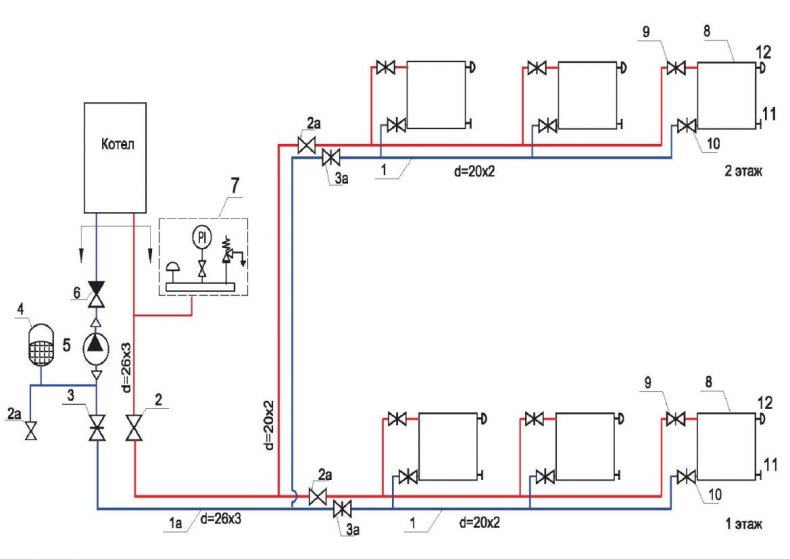

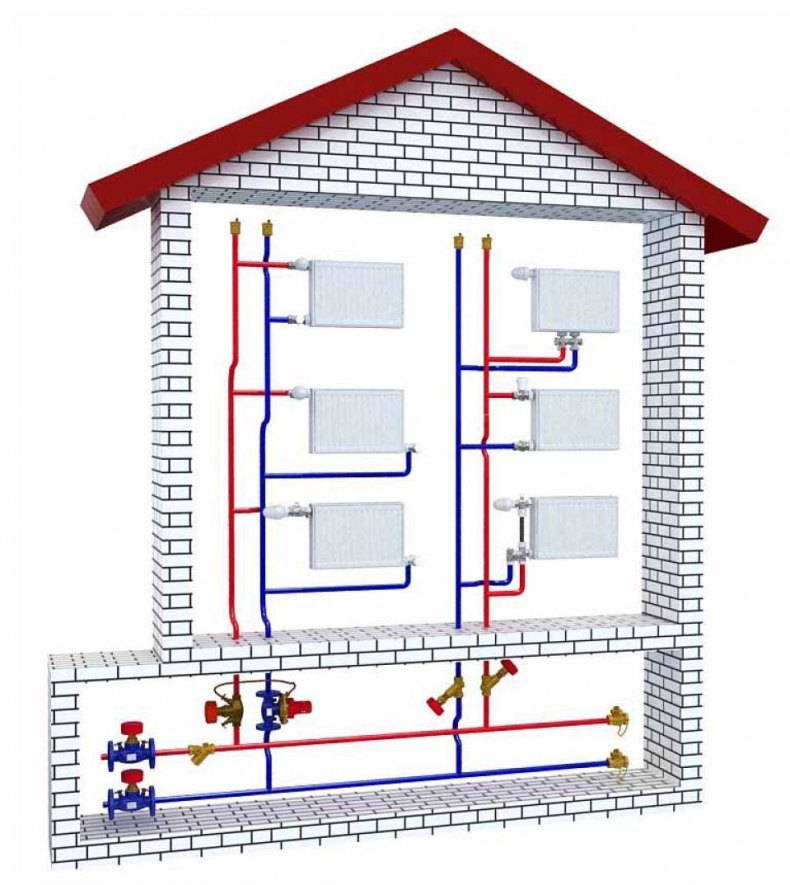

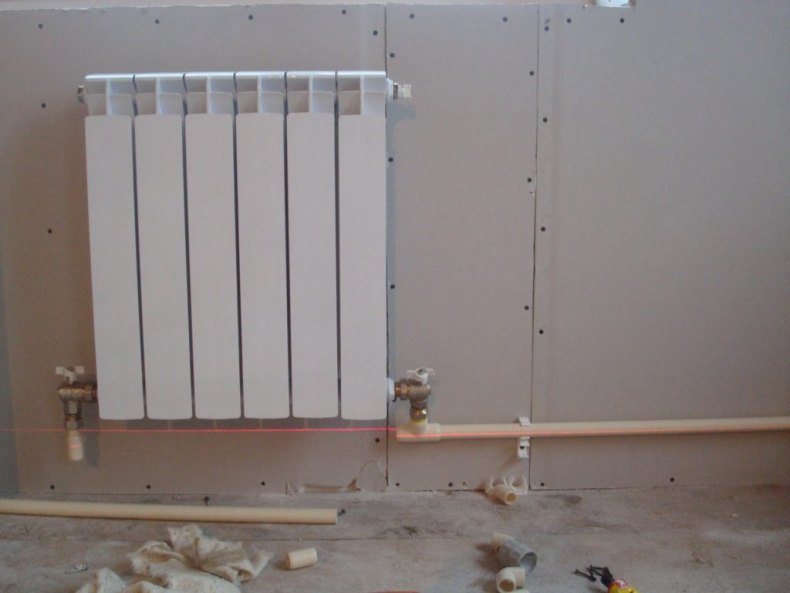

Нижнее разведение

Разводка на две трубы отопления устраивается несколькими способами. 1-ый – это вертикальная система с нижней разводкой системы отопления.

на полосы пола нижнего этажа либо подвала – инсталлируются трубы. Тут необходимо, дабы трубопровод брал начало от котла;
Потом устанавливаются вертикальные трубы, по которым станет подходить тёплая вода к радиаторам отопления;
У отдельного радиатора делается отдельная труба для вывода термический воды.

Когда обустраивается отопительная система в отдельном доме с двухтрубной системой и идущей по низу разводкой, необходимо учитывать потребность повторяющегося вывода воздуха из системы.

Для этого инсталлируются дополнительные узлы в виде воздушной трубы, расширяющего бачка и кранов Маевского – на отдельном приборе отопления, находящемся на верхнем этаже.

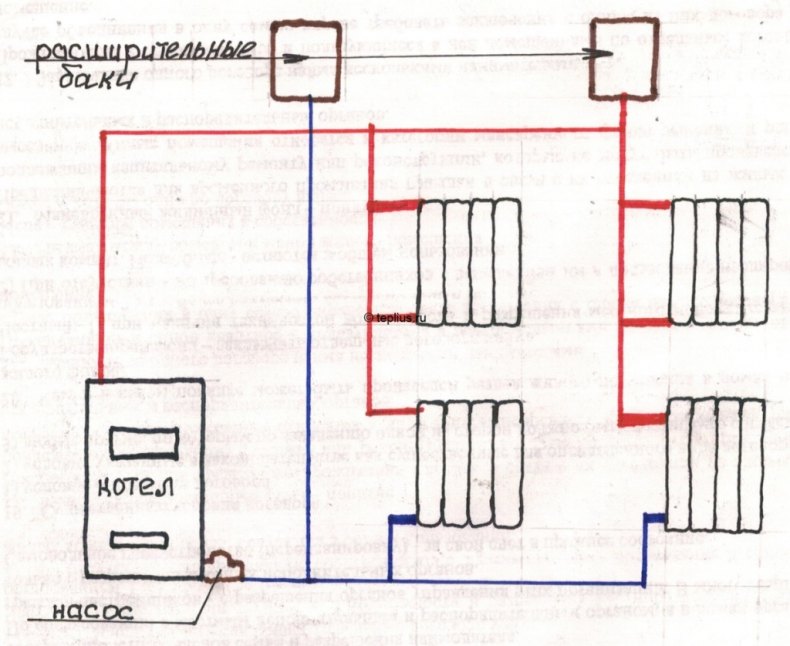

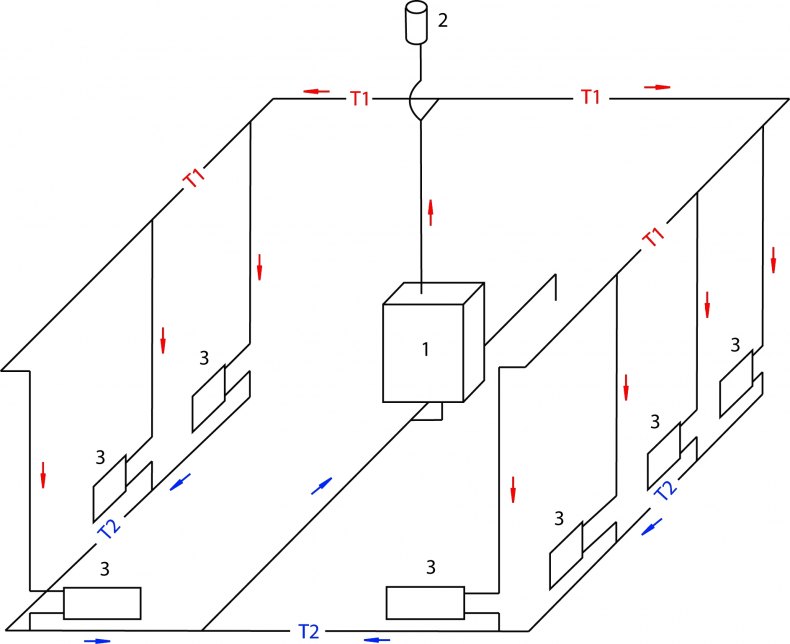

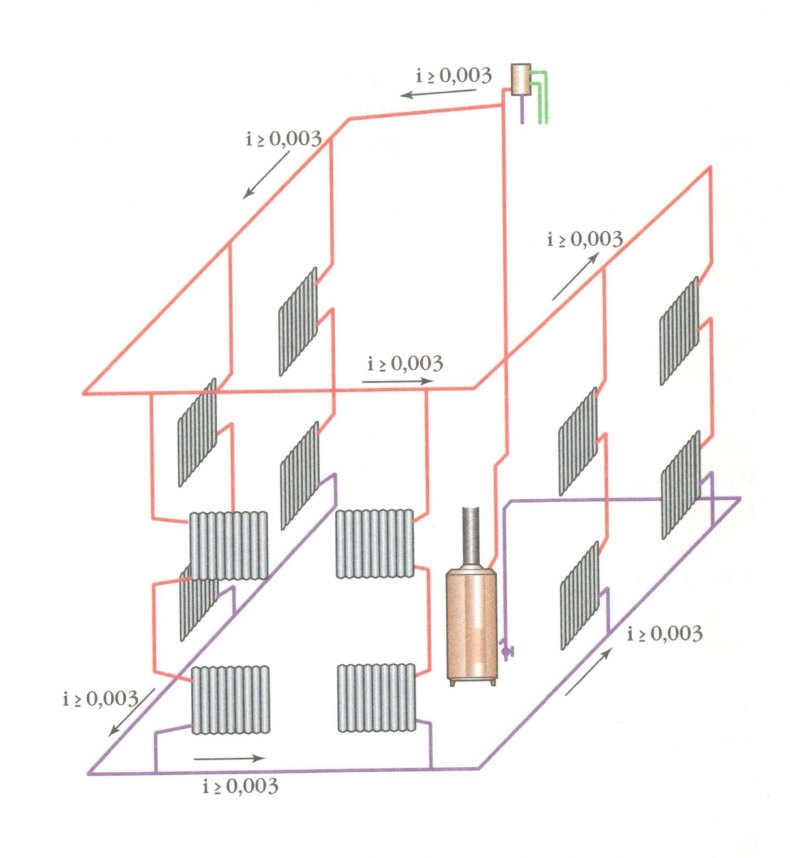

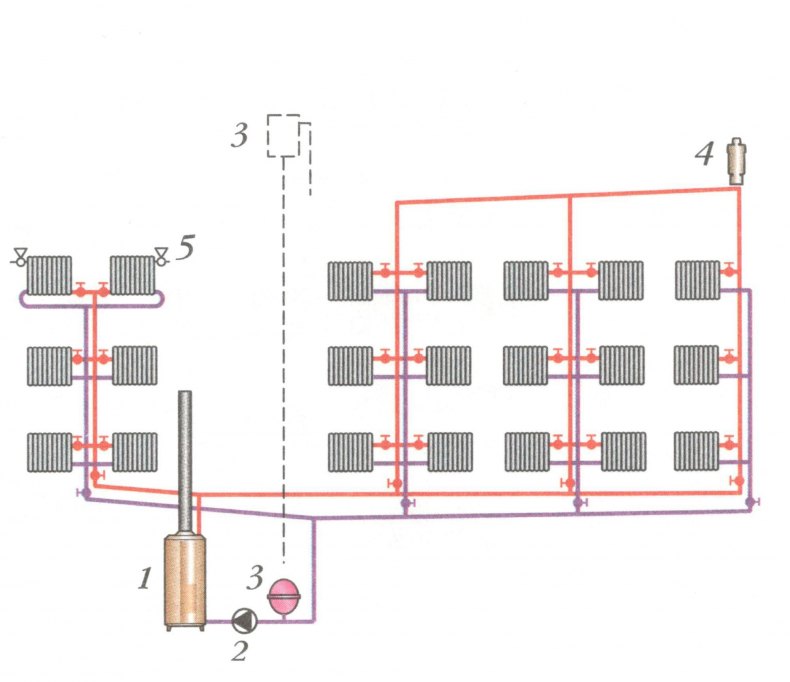

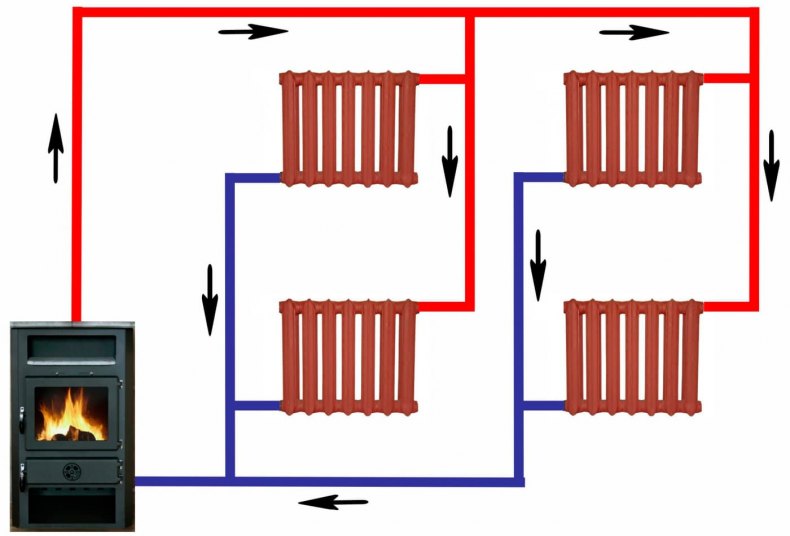

Верхнее разведение

Система отопления с верхней разводкой подразумевает передачу термический воды от котла до верхнего места системы по подающей трубе и её рассредоточение по стоякам, которые передают теплопроводную жидкость в батареи. Ворачивается остывшая жидкость по оборотным трубам.

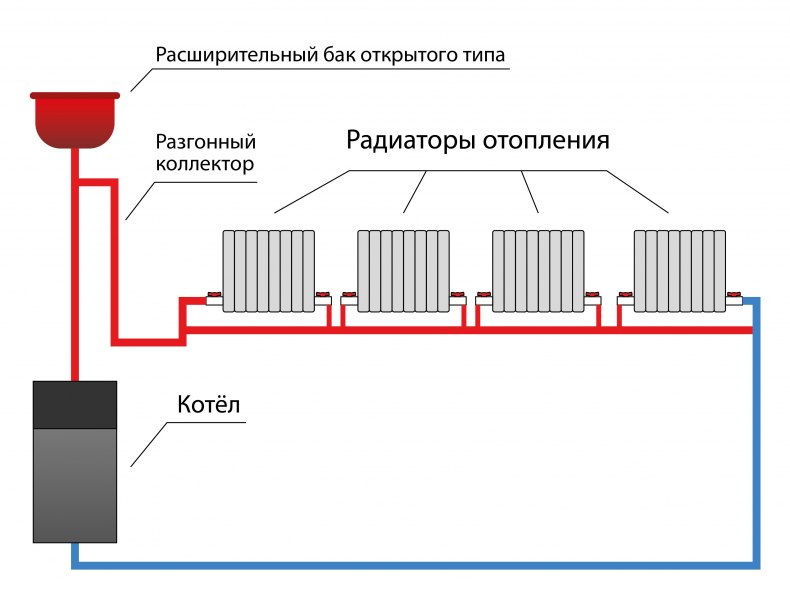

Для предупреждения скопления воздуха в системе – устраивается расширяющий бачок. За счёт передачи большего давления по стоякам, отопительная система с разведением вверху считается более действенной.

Как выполнить разводку водопровода в личном доме своими руками

Система водоснабжения уже крепко просочилась в разумы и на участки хозяев деревенских домов и пригородных дач. Это – неотъемлимый аттрибут комфортабельной жизни: с водопроводом душ, мытье посуды, готовка становятся приятным занятием.

Произвести установку без помощи других – сложное занятие, но большая часть работ вы можете провести в одиночку.

Разрабатываем схему водопровода

По сути, схем устройства водопровода в излишке, но есть два различных способа подключения потребителей:

Тройниковое включение.
Коллекторное либо параллельное включение.

Жителям маленьких личных домов последовательное подключение ответит своим требованиям, план такового водоснабжения проще. От самого источника вода по порядку идет от 1-го потребителя к следующему из 1-го трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Схожая схема включения отличается недочетом давления у последнего потребителя, во время пуска прошлых, если в цепи участвуют несколько таких звеньев.

План коллекторного включения смотрится принципно по другому.

Во-1-х, при устройстве такового подключения для вас пригодится коллектор. От него прокладывается водопровод конкретно каждому потребителю. Благодаря этому вы можете сделать более- наименее однообразное давление в любом звене цепи трубопровода. Направьте внимание на то, что последовательное подключение обойдется для вас дороже.

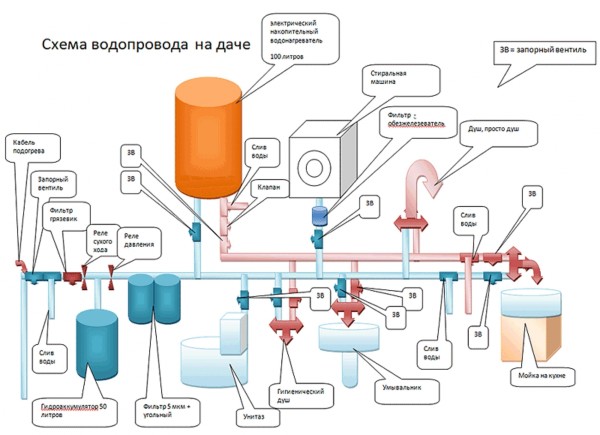

Неважно какая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра либо нескольких фильтров до либо после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, целофан(сшитый), сталь. Самые дорогие делаются из меди, так как и служат они подольше всех.

В случае их монтирования для вас придется вызвать спеца. Хорошим выбором послужит полипропилен по соотношению ценакачество. Направьте внимание, что пластик как материал полностью не подходит, так как выделяет в воду вредные элементы.

Поперечник трубы находится в зависимости от длины трубопровода личного дома: от 30 метров хватит материала поперечником 25 мм, если больше 30 метров, то подойдет 32 мм и в случае, когда длина меньше 10 метров, поперечник варьируется в границах 16-20мм.

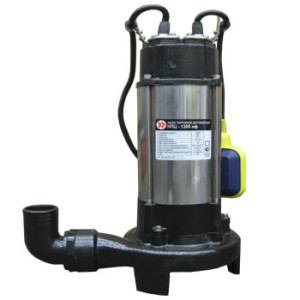

Дальше по списку для вас пригодится погружной насос, так как он долговечнее и производительнее насосной станции. Меряется высота насоса совместно с шлангом и дальше они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к высшей части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он делает размеренное давление и позволяет включать и выключать насос по мере надобности. Объем находится в зависимости от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: какой-то из них пойдет в бойлер и нагреется, а 2-ой так и остается холодным в коллекторе.

Нужно монтировать запорную арматуру до коллектора, также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, также устанавливается сливной кран. Таковой же кран устанавливается на выходе из водонагревателя, а после чего труба подключается к коллектору с жаркой водой и дальше разводится по всем точкам в доме.

Бойлеры могут быть различными. Вода может греться газом либо электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода нагревается повсевременно.

Отдельного упоминания заслуживает сантехника. Процесс подключения унитаза начинается с установки гофрированной трубы, которую смазывают силиконом в месте соединения. Дальше проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз присоединяется к гофре и закручивается.

А вы понимаете как избрать трубы для водопровода в личном доме?

Достоинства и недочеты медных труб фитингов для трубопровода читайте тут.

Современные ПВХ трубы и фитинги ничем не уступают другим материалам, больше узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Установка своими руками

Водопровод из колодца делится на два вида: летний и зимний:

Летний вид системы прокладывается над землей – переходниками соединяются резиновые шланги и таким макаром обеспечивается подходящая длина.
Зимний вид водопровода работает в хоть какой сезон и прокладывается он или ниже вымерзания грунта, или выше, но с утеплением.

До того как проводить воду из скважины, нужно сделать для нее кессон. В него можно спуститься и, он будет защищать скважину от попадания грязной воды.

Кессон делается из бетонных колец либо других материалов. Если его дно и трубопровод окажутся выше вымерзания грунта воспользоваться кессоном не имеет смысла, в случае прорыва трубы.

Подключение к центральной магистрали просит вложения значимых средств на первых шагах, между тем избавляя отчасти от земельных работ и монтажа септика. Выяснить информацию о ближайших магистралях можно в ЖКО.

Дабы повысить напор воды в трубопроводе, нужно врезать насос в трубу общего водоснабжения либо установить насосную станцию с гидроаккумулятором.

Обычно в квартирах распространено крепление трубной разводки к стенке. Канализационные трубы держатся на прикрепленных к стенке хомутах. Расстояние, которое горизонтально меряется от хомута до хомута нужно выставлять меньше 10 поперечников трубы.

Применять можно или железные хомуты с резиновым уплотнением (жесткое крепление), или без уплотнения, дабы трубы свободно передвигались (жесткое-плавающее крепление).

Внутренняя разводка представляет собой более совершенный способ прокладки, так как она понижает уровень шума и смотрится лучше. Можно проложить трубы в бетоне либо штробе, соблюдая уклоны и герметизируя зазоры.

Сваривание полипропиленовых труб делается 2-мя методами: враструб и встык. Его следует проводить при положительной температуре окружающего воздуха. Принципиально держать в голове, дабы трубы и фитинги были 1-го и такого же состава и были незапятнанными. Так же не стоит охлаждать трубы после соединения водой.

Во время варки враструб обе части греются особым нагревательным устройством, потом собираются и охлаждаются.

Цены на материалы и оборудование

Погружной насос производительностью 1,7 литра в час стоит 6700 рублей;
Приобрести гидроаккумулятор объемом 50л можно за 4600 рублей;
Труба из полипропилена длинноватой 4м от 1500 рублей;
Электрический водонагреватель продается по малой стоимости около 1000 рублей.

Как подключить бойлер к водопроводу, советы мастеров и пошаговая аннотация тут.

Пластмассовые кессоны для скважин плюсы и минусы полимерных материалов.

При обустройстве водопровода для вас не обойтись без дренажного фильтра, как избрать таковой аппарат читайте тут.

Видео

Неплохим подспорьем будет видео мастер класс монтажа разводки водопровода в доме. Огромным плюсом будут разъяснения и пошаговые советы мастеров:
