Как выполнить проводку в квартире

Высококачественные электрические магистрали в квартире либо доме – это залог надежной и неопасной эксплуатации. Не имея на то особых познаний и осознания процессов, происходящих во время рассредотачивания электричества – выполнить их своими руками фактически нереально, либо, в последнем случае, не рекомендовано. Но, услуги экспертов сегодня дороги, потому многие собственники стремятся приложить свои усилия. Мы поведаем, как это выполнить верно.

Проект домашней электрической сети

Проектный набросок расположения кабелей, розеток и выключателей – это рутинная, но очень нужная работа. Без осознания четкого местоположения, устроить домашнюю неопасную электрику нереально.

Аспекты плана в следующем:

Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На наброске группы проводов отмечаются различными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы критического отключения.
Учитывается «влажность» помещения. К примеру, уделять завышенные требования к домашней сети необходимо в ванных, санузлах и более холодных местах квартиры – прихожие, подоконные места. Там высока возможность скопления конденсата из-за перепада температур в зимний период.
Автомат, отвечающий за купирование тока, размещается снутри квартиры. Многие распределительные щиты находятся за ее пределами, потому придется повозиться, дабы обустроить контрольный автомат снутри. Его установка несет огромную пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
Весь проект выверяется заблаговременно, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально либо горизонтально. Нанесение характеристик длин лучше сходу, так ориентация пойдет много резвее. Если для составления высококачественного проекта, нет познаний, то документ получают у профессионалов.

Способы монтажа проводки в квартире

До недавнешнего времени, установка домашней электрической сети шел по одному сценарию – провода укладывались поверх финального покрытия стенки – обоям либо штукатурке. В известной мере это не оказалось на виду, в особенности если применялся витой провод – некоторые интерьеры только выигрывали от этого, ретро, к примеру.

Требования: для проводки этого типа свойственны такие места установки, как плинтуса, бугристые трубы. Укладывать вкупе силовые и кабеля освещения нельзя.

Соприкосаемые поверхности должны производиться из несгораемого материала.

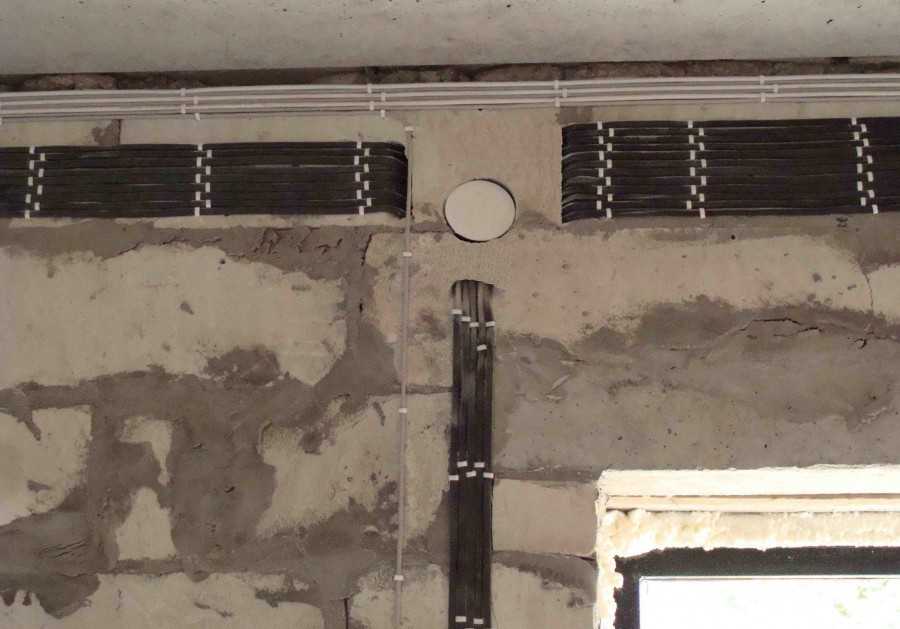

Большей популярностью пользуется сокрытая прокладка проводки. Кабеля устанавливаются в штробах – особых канавках, избранных в стенке либо расположенных в навесных потолках.

Требований к кабелю больше, ежели для открытого способа. В числе их: крепкое тело провода, выдерживающее не только лишь силовые нагрузки, но и толщу бетона, воду, механические повреждения, подвижки. Для прокладки применяется гофра – железные трубы укладывать в сокрытые каналы нельзя.

Установка проводки своими руками

Самостоятельная укладка начинается с разметки сети, зависимо от избранного метода. Отмечаются места установки силового узла и разводки от него.

Рулетка, средства измерения и контроля – водяной и лазерный уровень. Укладка должна проводиться аккуратненько, в особенности если идет речь о внешнем методе монтажа.
Кусачки для разрезания проводов. Все пучки будут спрятаны в бугристые трубки.
Железные получать не рекомендуется, провода помещают в надежную изолирующую полость.
Изолирующая лента для соединений проводов. Ножик для зачистки концов.
Болгарка. Она понадобится для выведения штробы в бетоне при закрытом методе. К ней приобретается зубило, которым комфортно работать в мягеньких стенках – гипс, пеноблок.
Штукатурный раствор для заделки штробы. Поэтому, будет нужно инструмент для работы с веществом – шпатели, терки, емкости для замешивания.

Работа пойдет в обесточенной квартире, потому стоит заблаговременно позаботиться о наличии удлинителя от силового кабеля под напряжением – провода отсоединяют от счетчика, подключая времянку. Длина его равна комфортному передвижению по квартире.

Установка вводного щитка

Если общее напряжение находится вне квартиры, то будет нужно только установка пакетников – системы УЗО (устройство защитного отключения). Ее, обычно, располагают неподалеку от входной двери, поближе к потолку. Автоматов должно быть два – 16 А, для бытового использования и 10 А – для освещения.

Штробление

Маркером либо карандашом намечаются места для будущей укладки проводов. Они должны быть строго вертикальны и горизонтальны полосы пола либо потолка. Ширина канавки согласно плотному вхождению гофрированной трубки с пучком проводов – ее не должно болтать. Соответственна и глубина. Болгаркой делают надрезы по бетону, а потом долотом либо зубилом делают штробление. Работу делают кропотливо, чтобы в дальнейшем укладка кабеля прошла плотно.

Не считая штробы для провода, делают их и для подрозетников. Для этого нужна особенная круглая насадка. Если ее нет, то по начерченной окружности, бетон либо гипс выбивают. Работа гулкая и пыльная, делается исключительно в светлое время суток.

Резка и укладка проводов

Длина рассчитывается с припасом в 10–15 см, дабы концы можно было свободно соединить между собой. Дальше, укладка происходит на полу – общий пучок кабеля вкладывают в гофру, которую вкладывают в приготовленную самую толстую штробу. От нее пойдут ответвления.

Сходу готовят штукатурный раствор на базе гипса – он застывает стремительно – и понемногу, закрывают штробу. Перерывы делают через каждые 50 см, чтобы раствор успел схватиться. Концы силового кабеля вводят через пакетник в общий щит. Тут требуются познания, потому работу на этом шаге совершает электрик. Не считая того, самостоятельные деяния чреваты штрафами от ресурсоснабжающей организации. Вызвать мастера недолго, зато мороки меньше.

Установка розеток и выключателей

После того как закончена отделка – оштукатурена штроба, из стенок выглядывают только концы проводов для розеток и монтажа выключателей, приступают к их устройству.

Есть несколько принципиальных правил, соблюдение которых прирастит безопасность домашней электросети:

У пола розетки быть не должны. Расчет на неожиданное подтопление либо испарение конденсата. У низковато установленных есть больше шансов набраться влаги и выдать куцее замыкание. Потому расстояние до 10 см учитывают сходу при прокладке штробы.
Высота выключателей не имеет регламента. Но для семьи с малеханькими детками это учитывается – ребенок в нежном возрасте не должен без помощи других дотягиваться до интересующего его предмета. Учитывается рост школьника и свободное положение поднятой руки.
Нельзя устанавливать токопроводящие устройства поблизости «мокрых» источников – ванн, раковин. Малое расстояние на кухонном фартуке – 50 см, в санузле – 2,5 м. Это правило касается и «горячих» точек – водонагреватели, газовые плиты, духовки и остальные подобные места. Причина – оплавление изоляции с выделением ядовитого газа.
При покупке пристально осмотрите предлагаемый продукт – розетки и выключатели должны быть вполне изолированы, по другому безопасности не будет. Подвижные части накрепко укреплены. Отлично поинтересоваться наличием сертификата свойства.
Установка розеток и выключателей также идет 2-мя методами – сокрытым и внешним. 1-ый отличается особыми коробами, куда вставляются элементы. 2-ой – обыденный, пластмассовые модели приклеиваются либо прикручиваются к месту вывода проводов.

Полезные советы при монтаже проводки

Дабы выполнить свое жилище снаряженным высококачественной проводкой, следует пристально отнестись к следующему:

Подмену проводки планируют до начала ремонта и подготовки стенок. Как видно из писанного, это трудозатратная работа, поэтому, вести ее после того, как стенки получат финальную облицовку – нецелесообразно.
Планировать разводку следует при полном учете домашней техники. Нельзя оставлять даже одну стенку пустой. Полностью может быть, придет идея переставить мебель и аппаратуру и точки, откуда может быть неопасное питание, там не окажется. Огромное количество удлинителей приводит к злосчастным случаям и травмам.
Интегрированные осветительные приборы обязаны иметь обычное управление, потому схему прокладки согласовывают с специалистами заблаговременно. Установка навесного либо натяжного потолка – недешевое наслаждение и переделка вышедшего из строя устройства обойдется в круглую сумму.
Лучше дать предпочтение медному проводу, чем дюралевому. Срок службы у него снижен в разы. Не считая того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности возникают микротрещины. Они с течением времени под нагрузкой и неизменными перепадами температуры разрастутся, и кабель закончит работать, что востребует его полной замены.
Вести проводку лучше с наименьшими соединениями. Спайки и скрутки приведут к резвому выходу из строя всего кабеля. От перегрева на этих местах выручают особые короба, заделываемые в стенки.

Читайте по теме: Внутренняя розетка на 4 розетки

Последнее «напутствие» – если осознания и умения обращаться с небезопасной стихией – нет, рисковать не стоит. Это чревато злосчастными вариантами при монтаже либо при эксплуатации в дальнейшем. Проф работа стоит дорого, но к ней как приз предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие и длительные годы.

Проводка в квартире: правила планирования электросети, установка системы и особенности укладки кабеля (85 фото)

Иметь способности электрика ценно в критериях современной жизни, когда договорные цены являются основополагающими и могут в случае неожиданной трагедии в квартире значительно ослабить кошелёк за счёт собственного довольно высокого уровня.

Большая часть людей, как понятно, ограничивают свои зания в электрике, дойдя до простого процесса замены лампочки в осветительном приборе. И только немногие въедливые и, стремящиеся узнать как можно больше ценной инфы, завладевают теорией и практикой проведения электромонтажных работ.

В дальнейшем, когда вопрос как провести новейшую проводку в квартире становится животрепещущим, им не нужна решать, пригласить ли мастеров либо сберечь за счёт собственных способностей.

Короткое содержимое статьи:

Главные опасности при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная сущность такового понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, так как при таком стандартном выполнении общего диапазона отделочных и монтажных процессов всё проводится согласно одному утверждённому проекту, то полностью естественно, что жильцам при заселении приходится заносить огромное количество изменений в планировку, также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то охото поменять шаблонный порядок и установить всё по новенькому, согласно своим запросам. Это в свою очередь обязует к дополнительным растратам и большим. А ведь сама квартира уже обошлась в гигантскую сумму и излишние расходы не много кому понравятся.

Читайте тут! Дюралевые провода: преимуществ и 90 фото использования. Расчет нужного сечения для бытовых целей

Замена проводки в старенькой квартире

Фактически такая же картина вырисовывается по мере надобности провести полный ремонт в старенькой квартире. Кроме всех отделочных работ, поменять отслужившую своё проводку на новейшую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку без помощи других не представляется особо сложным занятием, то, как поменять старенькую проводку своими руками не владея надлежащими познаниями? Трудно представить.

Работы, связанные с электричеством, имеют завышенную степень точности выполнения и если допустить ошибку, это может повлечь не только лишь остановку жизненно нужной деятельности в квартире (включение света, работа электроприборов и различной техники), но и сделать опасности для людской жизни. А означает необходимо или самому быть спецом, или приглашать обученных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего только просмотрев пару учебных видеороликов в вебе. Это не тот случай. Тут всё еще серьёзнее.

Только квалифицированные спецы отменно проведут электромонтажные работы. Обусловят какие провода применяются (для проводки), запросив линейные схемы в БТИ, аккуратненько проведут штробовку стенок и потолков не вызывая замыкания, и выполнят всю нужную работу, по определенным пожеланиям жильцов. Прямо до подведения полосы к щиткам.

Главные моменты в планировке домашней сети

Невзирая на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить конкретно жильцы квартиры. Имеется в виду составление плана прокладки новейшей сети и определение мест расположения электро точек.

Места, где удобнее всего будут размещены розетки и выключатели.
Более подходящие высоты от пола до нахождения электро точек.
Количество потолочных и стенных осветительных приборов и участки их закрепления.
Тип проводки (открытый либо сокрытый) и т.д..

Принципиально очень трепетно подойти к выполнению данной задачи. Выполнить схемы раздельно на каждое помещение. Повышенное внимание направить на помещения с завышенной влажностью (ванную комнату, кухню). Можно взять в качестве эталона фото проводки в квартире, отысканное в вебе, если планы размеров и планировок соответствуют.

Умеющие работать в особых компьютерных программках типа CAD в состоянии сделать более чёткие схемы, используя заложенные в программку обозначения разных деталей и частей конкретно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для проф электриков.

Осторожно, детки!

Основное внимание у юных родителей при решении задачи замены старенькой проводки на новейшую, сконцентрировано на безопасности малышей. Для них принципиально, дабы иногда, не в меру любознательные дети, не смогли ненамеренно причинить для себя вред, заинтересовавшись предметами электричества.

В таких случаях затариваются закрытые розетки со особыми блокираторами, если они будут устанавливаться в доступных для малышей местах.

Провода скрываются в стенках либо в электро коробах (если проводка имеет открытый тип). Самым наилучшим вариантом в современных критериях жизни является дистанционное управление электричеством при помощи пульта.

Приёмы проведения и скрытия проводки в квартире

Два более узнаваемых метода устройства проводки в квартире: сокрытый и открытый. 1-ый, как уже было заявлено выше подразумевает проведение штробовки стенок и потолков.

Сразу в момент прокладки проводов в штробах, для защиты и обеспечения удобства последующих работ, проводку протягивают через гофру. Закрепив её в углублении по всей полосы выемки, поводят штукатурные работы. Сглаживают места прокладки гофры и потом делают обыденные работы по отделке (шпатлёвку и покраску либо оклейку обоями).

В отличие от укрытого типа, открытый основан на обозримом рассредотачивании проводки по квартире. Таковой метод устройства проводов по поверхностям может употребляться в случае блокирования определённого старенького участка разводки либо по мере надобности проведения непосредственно открытой формы электро проводки.

Тут, заместо гофры, используют пластмассовые электро короба (кабель-каналы) разных сечений, которые укрепляют на поверхности стенок вертикально либо горизонтально. Проводка размещается снутри кабеля.

Прокладка проводов по полу и потолку

Открытый тип прокладки и защиты проводки в квартирах применяется не так нередко как сокрытый. Стоит согласиться что, к примеру, проводка по потолку в квартире еще прибыльнее смотрится в сокрытом состоянии, а наличие очень огромного количества кабель-каналов может сделать в квартире чувство тесноты.

Таковой способ электромонтажа больше подходит домам личного нрава, где схожий тип устройства проводов продиктован мерами пожарной безопасности.

Один из вариантов эстетичного дизайна открытой проводки, это проведённая проводка в квартире по полу. В этом случае комфортно прокладывать провода в полых пластмассовых плинтусах, сразу выполняющих функцию кабель-каналов.

Помещения получают внешнюю эстетичность. В большинстве случаев, таким макаром, скрывают телевизионные провода либо слаботочку (телефонные провода и компьютерные)
