Как выполнить проводку своими руками в доме

Электрика в газобетонном доме, пожалуй, единственный тип коммуникаций, устройством которого можно заниматься уже после возведения коробки — и даже после выполнения отделочных работ. Установка должен выполняться в согласовании с требованиями ПУЭ, которые непременно будут учтены в нынешнем материале.

Разводка электрики в доме из газобетона не много чем отличается от подобных работ в иных строениях, но некоторые особенности все таки имеются. Побеседуем об этом подробнее.

Как своими руками провести проводку в доме из газобетона

Очень нередко в целях экономии личные застройщики отыскивают информацию, как выполнить те либо другие работы без помощи других. С одной стороны таковой подход выливается в хорошую экономию на найме рабочей силы и профильных профессионалов, но с другой — всегда есть риск, что будут допущены технические ошибки, из-за которых могут показаться очень противные последствия. А именно ошибки, допущенные при монтаже электрической проводки, чреваты появлением пожаров и поражения человека током, потому к данному делу следует отнестись трепетно.

Виталий Кудряшов

Не сберегайте на собственной безопасности и безопасности близких – привлекайте, по способности, к монтажу проф электриков.

С технической точки зрения разведение проводов по комнатам, их фиксация и соединение в одну цепь не является сверхсложной задачей. Для реализации довольно владеть наименьшими познаниями в электрике, дабы осознавать, в какой последовательности делать подключение. Использование современных клеммников и иных приспособлений упрощает эту задачку и добавляет безопасности.

Подобрать провода подходящего типа тоже легко – информация по сечению проводов, подбираемому по уровню нагрузки, есть в открытом доступе.

Если убеждены в собственных познаниях и силах, сможете браться за работу без помощи других, исследовав советы из этой публикации. Предлагаем ее для чтения всем, кто нанимает электриков, дабы быть уверенными в их компетенции.

Устройство проводки в личном доме из газобетона

Начнем с основ, дающих осознание вида будущей схемы проводки. В нашей стране по высоковольтным линиям электропередач (таковые тянутся между населенными пт и отчасти в их границах) передается напряжение в 10000В.

Дальше электричество проходит через понижающий трансформатор и передается в городскую сеть, где применяется трехфазная система электроснабжения, напряжение в какой составляет 380В. К домам и квартирам подводится только одна из этих 3-х фаз, напряжение в какой уже приравнивается 220В. Данным методом можно передавать огромное количество электроэнергии, избегая лишней нагрузки на систему при насыщенном энергопотреблении.

Фазный провод от общей полосы электропередач подключается к распределительному щитку, от которого и начинается внутренняя электрическая сеть. Данный узел содержит внутри себя набор разных устройств, осуществляющих контроль над расходом электроэнергии, за напряжением в сети, УЗО и почти все другое. Набор этот может отличаться зависимо от требований безопасности и пожеланий обладателя. К примеру, всю внутреннюю сеть можно выполнить последовательной, присоединенной через один УЗО, либо поделить сеть на составные части, используя несколько автоматов, дабы иметь возможность отключать от питания розетки не во всем доме разом, а по комнатам.
К вводному щитку подается два провода, один из которых фазный, а 2-ой нулевой. От щитка выводится очередной провод, который должен быть соединен с заземляющим контуром. Это дополнительная мера безопасности, требующаяся для отведения напряжения от железных корпусов электроприборов, дабы избежать поражения электрическим током при контакте с ними. Согласно нормам ПУЭ (7 издание, п. 1.7.51.) в неотклонимом порядке должны применяться по отдельности либо в сочетании набор мер защиты, уберегающих от поражения электрическим током в случае нарушения изоляции. Защитное заземление электрических устройств является первым в этом перечне, потому сейчас ни одна современная электрическая система невообразима без данного элемента.
От электрического щитка в дом проводится один либо несколько фазных проводов – находится в зависимости от разработанной схемы подключения, и один нулевой провод, который будет соединен со всеми точками электропотребления в помещениях. Данные провода протягиваются до распределительных коробок, к которым также подходят провода от всех розеток и выключателей.

Стандартную внутреннюю электрическую сеть проще всего представить, как ветвящуюся линию, в какой количество ответвлений находится в зависимости от количества точек энергопотребления.

Подбор схемы

Какая схема проводки в доме из газобетона более животрепещуща? Кто-то произнесет, что необходимо ориентироваться на безопасность и удобство, но вопрос не настолько конкретный, так как не следует забывать и про экономическую необходимость. Здесь следует проявить рациональность мышления, дабы не переплачивать и обезопасить себя.

При разработке схемы следует учесть главные правила монтажа электрической проводки:

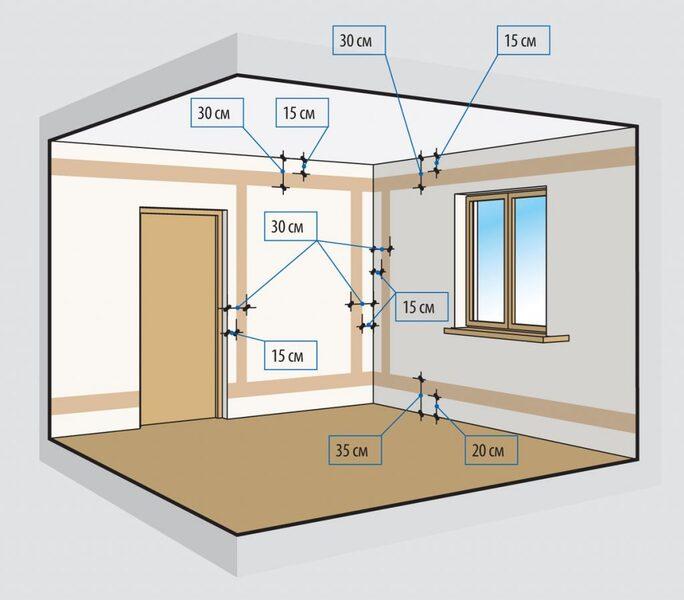

Провода и кабели разрешается располагать исключительно в вертикальном и горизонтальном направлении. Данное требование связано с тем, дабы хоть какой монтер, придя в дом и начав работать с проводкой без дополнительных устройств, мог представлять, где конкретно размещаются проводники снутри стенки. Тем исключается возможность случайного повреждения токоведущих частей при выполнении ремонтных и монтажных работ.
Малое расстояние проводов, розеток и выключателей от дверных просветов составляет 20 см. От газовых труб – 50 см. От внутренних и наружных углов малое расстояние до вертикальных участков проводки должно составлять 15 см.
Следует избегать последовательного подключения нескольких электрических устройств, владеющих высочайшей мощностью употребления.

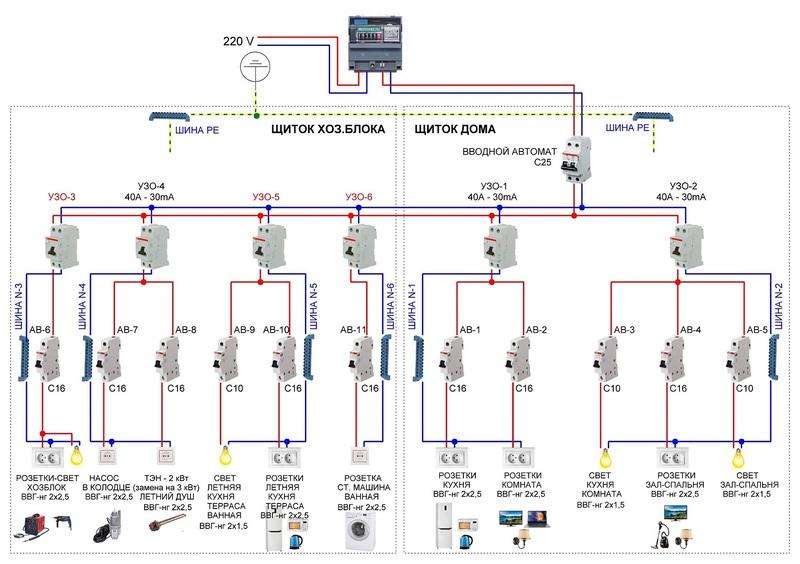

Вполне последовательная схема уже издавна ушла в прошедшее, так как ранее в жилых помещениях не было такового количества электроприборов, как сейчас. При разработке схемы нужно в неотклонимом порядке поделить помещения на участки, подключаемые через различные УЗО. Таковой способ дозволит отлично управлять электропитанием и использовать для прокладки провода и кабели наименьшего сечения, что выливается в хорошую экономию. При всем этом безопасность системы только возрастает.

Деление на участки делается по различным принципам. К примеру, к одной ветке можно подключить помещения, находящиеся в одной части строения, а к другим – в обратной. Также можно поделить помещения по предназначению – жилые, подсобные и т.д..

Вне зависимости от избранной схемы, отдельные автоматы защиты следует установить на массивные электрические приборы — такие как электрический бойлер, духовой шкаф либо стиральная машина. Это дозволит разгрузить сеть и не остаться, скажем, без отопления и жаркой воды, если нужна отключить свет для проведения монтажных либо ремонтных работ.

Чем больше ветвей вы планируете выполнить, тем больше для этого будет нужно проводов. Дабы не переплачивать за удобство, советуем тормознуть на отделении 2-3 зон для 1-этажного дома, и отдельного подключения отопительного оборудования.

Для удобства применения советуем подписать в щитке все УЗО, дабы сходу созидать, что к нему подключено.

Если использование схемы параллельного подключения очень животрепещуще при делении места дома на зоны, следует ли его использовать в границах одной зоны, комнаты, стенки? Да, таковой подход оправдан, но не всегда и всюду, и не для обеспечения безопасности.

Бесспорный плюс, который вы получаете при параллельном подключении розеток – это их независимость. При перегорании и обрыве 1-го провода другие остаются работоспособными.
При параллельном подключении все провода от розеток и выключателей, так либо по другому, соединяются с общим фазным проводом, и нагрузка суммируется на нем. Другими словами, исходя из убеждений безопасности таковой подход оправдан исключительно в случае, если фазный провод имеет большее сечение.
Минусов существенно больше, и главный из них – высочайший расход проводов, так как к каждой электроточке от распределительной коробки тянется отдельная линия.

Также будет нужно много штробить, дабы все аккуратненько упрятать, а это больше пыли, времени и экономических издержек.
Учтя все перечисленное выше, делаем вывод, что главные ветки на розетки и выключатели лучше подключить параллельно. Наиблежайшие друг к другу розетки можно соединить последовательно. Так же следует поступить, если розетки находятся с 2-ух сторон одной стенки.

Читайте по теме: Как подключить 3 фазный мотор

Виталий Кудряшов

Снутри ванных комнат не допускается установка распределительных коробок и выключателей – данные элементы устанавливаются снаружи, на наружной стенке, обычно около дверного проема для комфортного доступа. Розетки снутри ванной должны быть недосягаемы для прямого попадания жидкостей. Рекомендуется применять приборы с дополнительной защитой в виде откидываемой крышки.

Некоторое оборудование для дома и домашних мастерских просит запитки от трехфазной сети. Принцип подключения устройств не много чем отличается от однофазовой, если не считать, что вилка устройства будет иметь 5 контактов. Подключение к таковой сети без разрешения поставщика электроэнергии неприемлимо. Работы должен делать только высококвалифицированный персонал.

Разводка проводки в личном доме своими руками

Электрификация личного сектора конкретно просит сурового подхода. Некоторое облагораживание, в том числе и прокладка проводки в доме осуществляется своими силами. Пренебрежение проф работниками должно быть обоснованным, по другому никакого эффекта, не считая как отсутствие безопасности при использовании электричеством, вы не добьетесь. Для того дабы избежать схожих заморочек, побеседуем о том, как осуществляется разводка проводки в личном доме.

Для совершенно положительного финала нужна управляться правилами монтажа и некоторыми требованиями ПУЭ. Для счастливых обладателей фактически дома, советы, которые мы приведем ниже будут полезными.

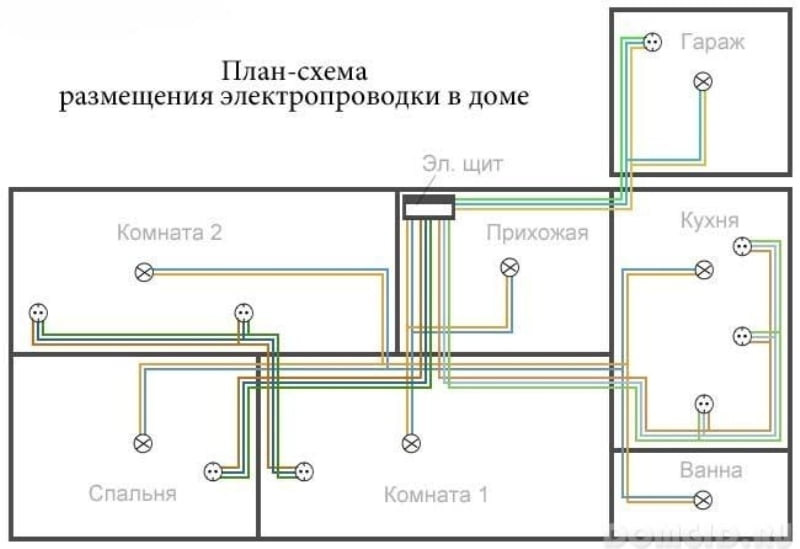

План разводки электросети для личного дома

Совет! Непременно перед тем, как выполнить разводку проводки в доме, нужно сделать схему, на которую вы будете ориентироваться в процессе работы.

Каким инвентарем следует воспользоваться?

Как ни крути, но использование инструментов для разводки проводки нужно, так как нагими руками нельзя достигнуть точности и безошибочного выполнения. Потому предлагаем для вас список инструментов, которыми сначала следует обзавестись:

отвертка-индикатор;
тестер либо мультиметр;
молоток и перфоратор;
плоскогубцы, пассатижи;
плоские и фигурные отвертки;
изоляционный материал водянистая изоляция либо изолента);
штроборез.

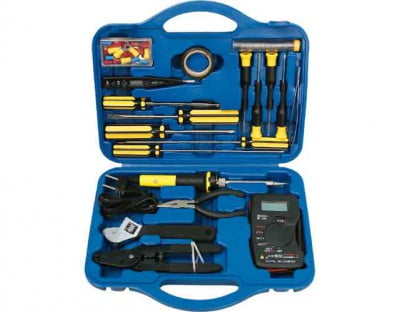

Стандартный набор электрика

При монтаже проводки в домашних критериях, соблюдайте требования расположения массивных потребителей: розеток и выключателей. Если веровать современным евростандартам, розетка от пола размещается на расстоянии 25 см, а выключатель 90 см.

Какой тип проводки избрать сокрытую либо открытую?

Выбирая тип проводки для собственного дома, следует направить внимание на сырье, из которого выстроен дом. К примеру, древесные стенки и потолки, требуют только открытой проводки, которая прячется особыми коробами и кабельканалами.

Принципиально! Открытая проводка в древесном доме обязана иметь дополнительный слой изоляции для неопасной эксплуатации.

Для домов из кирпича и каменного блока, может применяться как открытая, так и сокрытая проводка, но в обеих случаях должен иметься доступ для ремонта, если образовались проблемы или при подсоединении новых частей к основной сети. Учитывайте и сечение кабелей, так как соблюдение нагрузки электричества и характеристик проводов непременно.

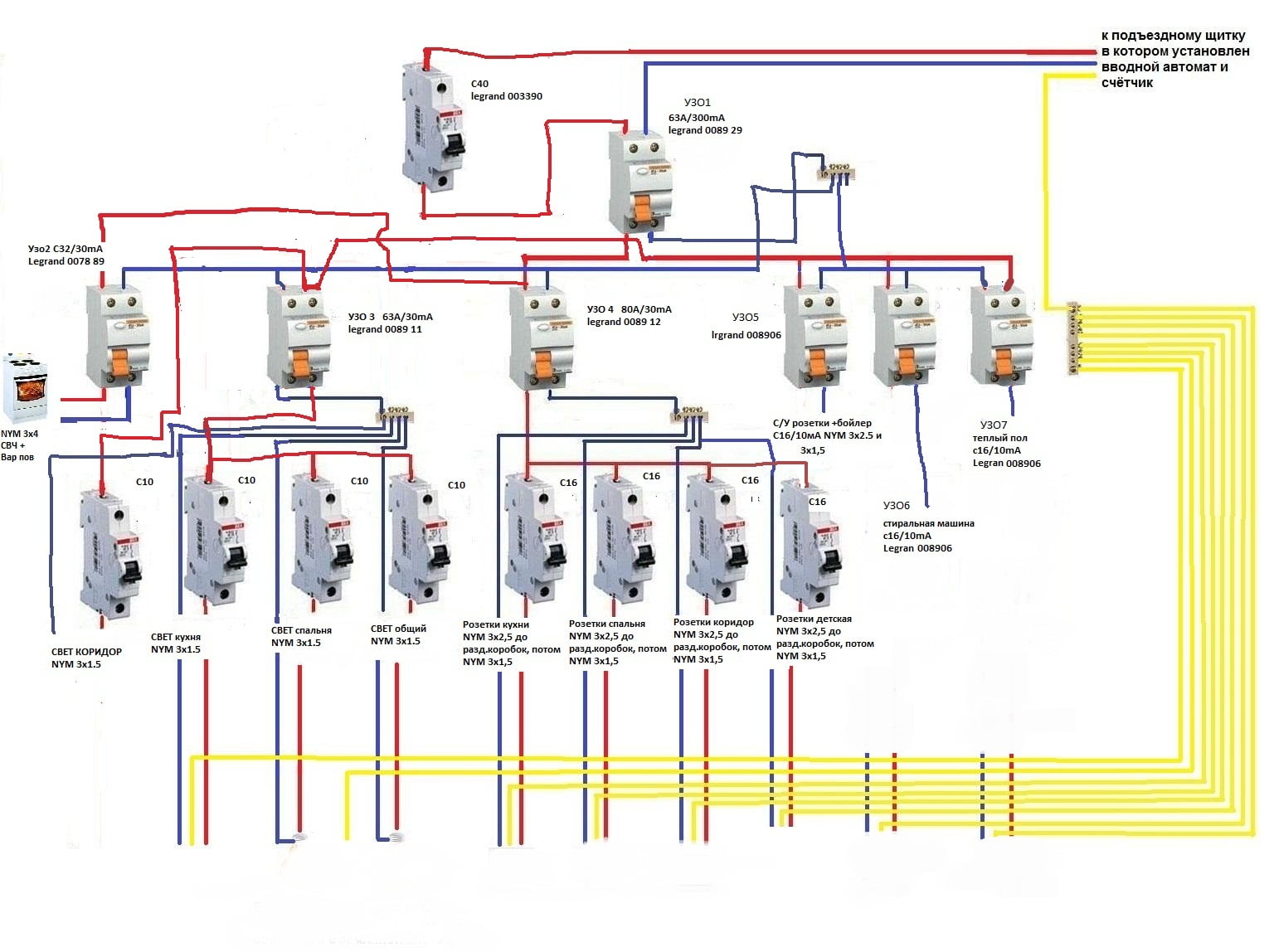

Разводка проводки с установленными автоматами

Как верно выполнить разводку проводки в доме: порядок действий

Помните, все этапы, которые мы рассматриваем ниже должны с точностью быть соблюдены, от этого зависит итог работоспособности электрической сети.

Принимаемся за предварительный шаг. Тут принципиально иметь все под рукою, о том, какие рабочие приспособления для вас пригодятся смотрите выше в нашей статье.
Потом приступаем к установке счетчика, он должен быть испытанным на работоспособность.
На этом шаге принято делать установка защитных устройств, таких как УЗО, дифференциальные автоматы либо автоматические выключатели.
Выбиваем штробы под провода, используем дрель и штроборез. Помните схема расположения всей сети и включённых в нее потребителей должна быть уже у вас на руках.
Соблюдая схематический набросок, прокладываем провода в штробы, по мере надобности используем крепежные петли.
Поверх штроб осуществляется затирка алебастром либо гипсовой шпаклевкой. Не запамятовывайте об установке распределительных коробок, соединение проводов в них также должно быть максимально верно.
Для открытой проводки, для вас нужно всего только закрепить провода на поверхности стенки, но лучше их сходу упрятать в защитные короба.

Принципиально! Нельзя использовать инструменты, не созданные для работы. Сходу исключите ножики, ножницы и лезвия.

Аналогичным методом устанавливается разводка проводки в квартире также за ранее создается схема. Но, в данном случае находится еще масса аспектов, таких как согласование проводимых работ с управляющим хозяйством, определение графика ремонтных работ, так как вы живете не одни в доме, а соседям привычна размеренная обстановка.

Выбор проводки, на что направить внимание?

Разумеется, что энергопотребление личного сектора в пару раз выше чем в квартирных домах. Отсюда следует, что выбирать кабеля необходимо с сечением более 10 кв. мм. Обычно заместо одиночных потребителей, формируется их группа, например 3-5 розеток в одном корпусе. Для этих приспособлений рекомендуется устанавливать автоматические выключатели.

Совет! Делайте разводку электрической проводки в трехфазной сети, так дабы все фазы имели однообразное напряжение.

Устанавливая «автоматы» на систему освещения, лучше применять приспособления с силой до 10 Ампер. Если вы приняли решение на сто процентов поменять проводку в личном доме, необходимо применять только медные кабеля, это предусматривается правилами ПУЭ. Всем обычно использование дюралевых проводников, но они недостаточно крепкие. Опасайтесь соединений дюралевых и медных проводников.

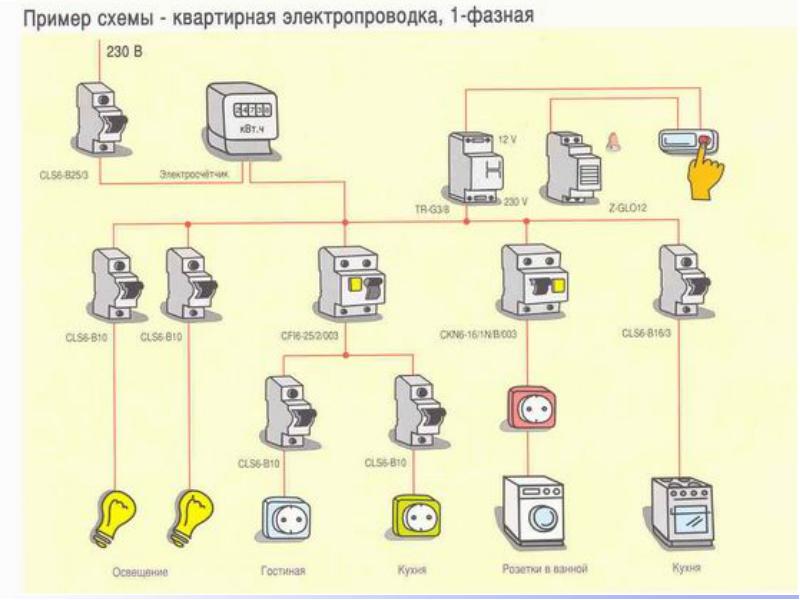

Верная разводка проводки в однофазовой сети

Правила работы с проводкой

Любые контакты с электричеством нередко приносят грустные последствия, а, дабы их не вышло необходимо управляться следующими советами:

не располагайте розетки прямо в туалете. Это не только лишь небезопасно, но к тому же запрещено нормативами;
потребители в ванной комнате могут быть вмонтированы, но при условии, что до них не доберутся детки. Лучше если к этим устройствам будет подсоединён отдельный трансформатор, находящийся за пределами помещения;
не запамятовывайте о заземлении розеток, в особенности, если от них будут работать стиральная машина, микроволновка либо посудомойная машинка. Для таких случаев, непременно должен производиться установка контура заземления недалеко от дома;
не допускайте для себя халатности в деле с протягиванием электрической проводки: только сухие руки, спецодежда и соблюдение требований безопасности.

В процессе статьи мы разобрались, как развести проводку в доме, и в заключении желаем выделить, что без заблаговременно обмысленного проекта и схемы выполнения работ, начинать установка разводки не рекомендуется. Не считая того, без способностей и подготовительного знакомства с электричеством без помощи других приступать к прокладке кабелей нельзя.
