Как выполнить подсветку потолка из гипсокартона

Хорошего времени суток, почетаемый читатель.
Сейчас побеседуем о гипсокартонной конструкции и о светодиодном освещении.

Судя по запросам в Yandex’е данная тема очень животрепещуща.
Вот ряд фраз по которым вы попадали на наш веб-сайт в надежде отыскать ответы.

Пошаговая аннотация по монтажу ниши для подсветки потолка
Как верно выполнить конструкцию потолка из гипсокартона с подсветкой
Как устанавливается потолок из гкл под светодиодное освещение
Ниша в потолке из гипсокартона с подсветкой
Короб из гипсокартона на потолке с подсветкой
Потолок из гипсокартона под светодиодную ленту схема монтажа
Как выполнить карниз под светодиодную подсветку потолка
Потолок из гкл с внутренней подсветкой как выполнить
Установка гипсокартона под светодиодную ленту
Методы монтажа потолка из гипсокартона с подсветкой
Как верно выполнить потолок из гипсокартона с подсветкой

Так как у нас этот вопрос затронут поверхностно , то я решил привести пример правильного монтажа полки под светодиодное освещение .

На данный момент работаем над дизайнерским светодиодным освещением квартиры и на ее примере мы будем разбирать подробности производства гипсокартонного короба.

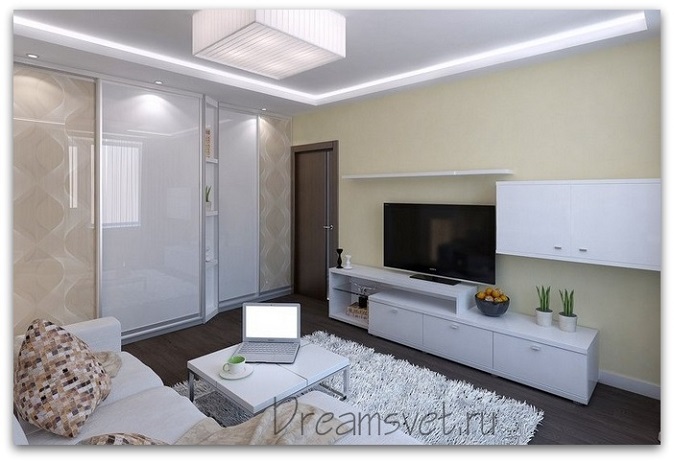

Вот так должна смотреться комната в конечном варианте, но обычно в процессе работ всегда что-то изменяется.
В проекте применяются: гипсокартонные короба, светодиодная лента и матовый натяжной потолок от компании Атилис.

фото 1. Светодиодная подсветка натяжного потолка в зале.

Для производства гипсокартонного короба с подсветкой для вас пригодится достаточно много инструмента.
Пожалуй важнейшим из них является лазерный уровень и чем больше в нем будет функций тем лучше. Можно естественно обойтись правилом и пузырьковым уровнем, но мы применяем современные лазерные уровни с проекцией в 360 градусов от компаний Bosh либо ADA.

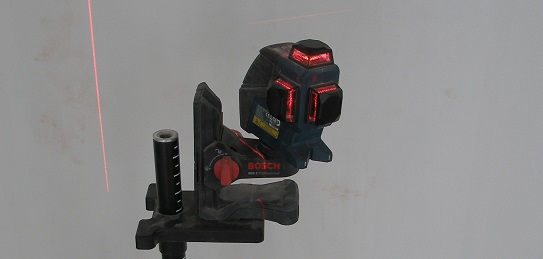

фото 2. Лазерный уровень Bosh

Такие уровни в разы увеличивают производительность и помогают выстроить правильную плоскость гипсокартонного короба либо потолка. Чем выше точность отметок тем паче лучше получаются гипсокартонные конструкции.

Для начала для вас нужно обмыслить чертеж грядущего потолка, что бы в предстоящем не было заморочек с размерами.
Обычно ширина малых коробов составляет менее 400-450мм, закарнизной ниши так-же, но с учетом ниши для штор.

Глубину закарнизной ниши подбирают таким макаром, что бы висячие шторы не "ломались" о радиатор либо подоконник. Этому моменту стоить уделить повышенное внимание и на шаге устройства коробов вы должны точно знать какой марки карниз у вас будет висеть.

Ширина короба над шкафом купе берется с учетом интегрированных осветительных приборов, если токовые планируются.

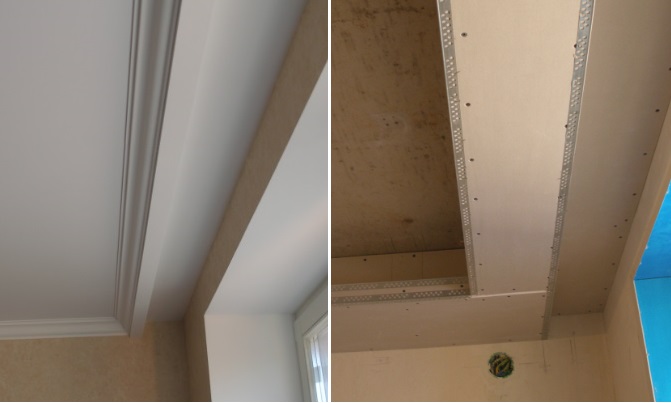

фото 3. Пример 2-ух вариантов закарнизной ниши

При построении короба с подсветкой нужно выдержать правильные внутренние размеры полки. Это связано с трудозатратностью монтажа натяжного потолка.
Монтировать потолки у нас будет компания Атилис и мы проконсультировались у них по поводу размеров. Может быть есть асы которые в состоянии повесить потолок и в более узеньком пространстве, но для светодиодной подсветки данные размеры полностью подходят.

Высота от низа полки до потолка должна быть более 120 мм, а глубина самой полки до 100мм. Нижняя часть гипсокартонной полки может быть хоть какой длины и этот размер не оказывает влияние на сложность монтажа натяжного потолка.

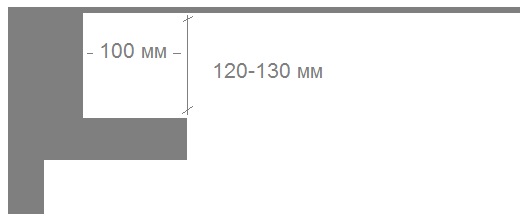

рис 1. Монтажные размеры под натяжной потолок

На начальном шаге производства гипсокартонного короба полка делается без бортика. Это позволяет отменно выполнить малярные работы и упрощает установка натяжного потолка.
После монтажа потолка можно прикрутить бортик либо повесить полимерный карниз.

Приступаем к монтажу коробов.

Каркас лучше собирать из профиля 0,6мм — KNAUF либо EXPERT
Профиля для каркаса — ППН 27Х28 и ПП 60Х27

Перед монтажом профилей стенки должны быть выравнены и по способности иметь правильную геометрию. Если есть маленькие расхождения в размерах, то лучше короба выполнить одинаковой глубины и запамятовать про углы в 90 градусов. Ромб на потолке вы навряд ли увидите, а вот короба в виде "морковки" очень приметны.

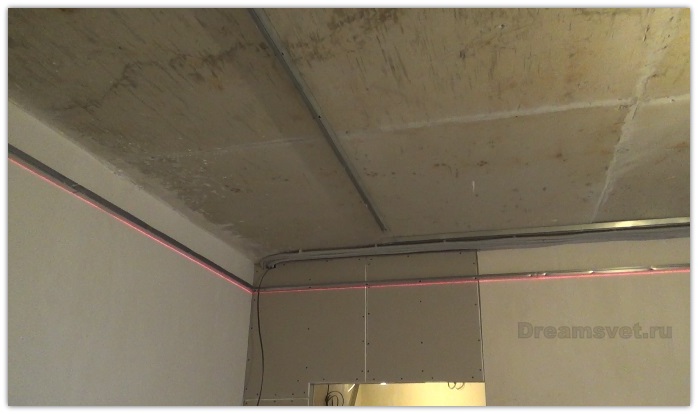

Крепим на потолок и стенки профиль ППН27х28. Эти направляющие и будут основанием нашего потолочного каркаса.

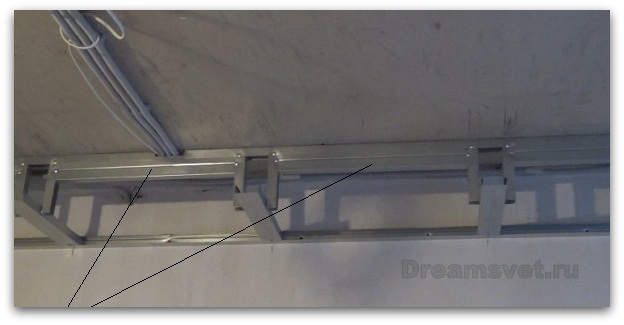

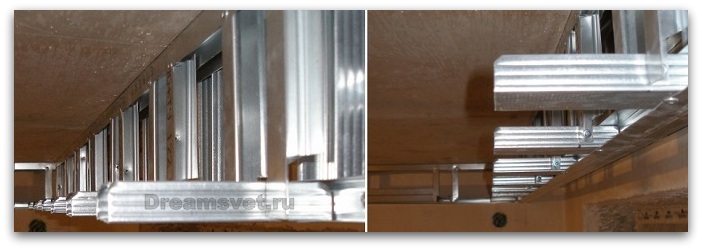

фото 4. Строим каркас гипсокартонного короба

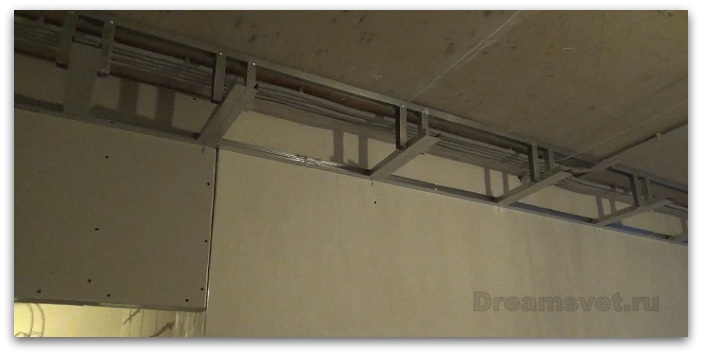

Для построения скелета каркаса применим систему — "рога". Такая конструкция более трудозатратная, но она позволяет позже стремительно воткнуть закладные под натяжной потолок.

Нарежем профиля ПП60х27 нужной глубины и с шагом 500-600мм и закрепим как показано на рисунке.

фото 5. Каркас гипсокартонного короба с полкой

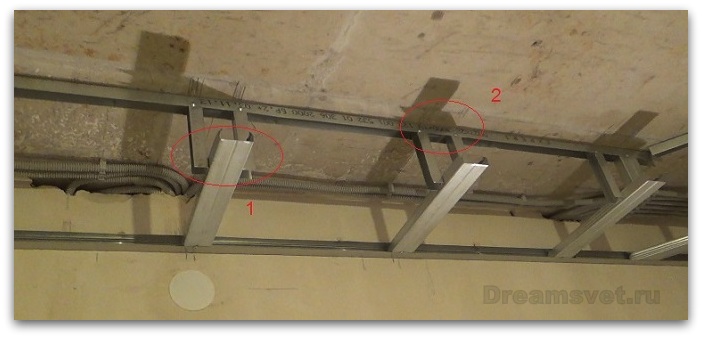

Как укреплять таковой каркас:

Процесс крепежа и выравнивания очень обычный, поначалу крепим нижний узел №1, используя магнитный уровень — потом выравниваем по лазеру горизонтальный профиль ПП60х27 и крепим верхний узел №2.

При крепеже узла №2 лучше зажать кончики профилей плоскогубцами и позже зафиксировать их "клопами". Профиль не куда не сползет и каркас получится безупречным.

фото 6. порядок крепежа каркаса гипсокартонного короба

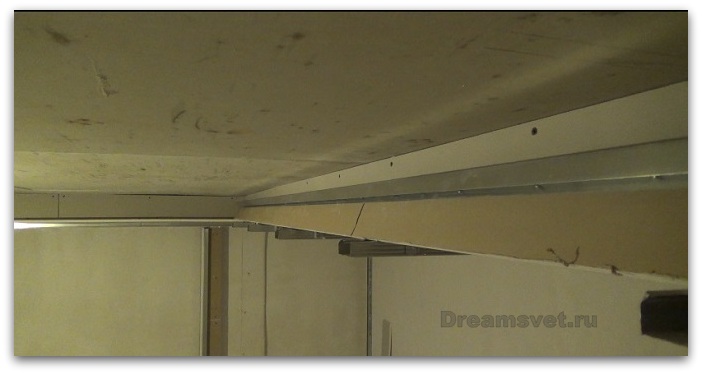

Дальше установим закладные под натяжной потолок из профиля ПП60х27 либо пустим лист фанеры по периметру короба.

фото 7. установка закладных под натяжной потолок

Вот таким ровненьким должен получиться у вас каркас. От его прямоты и точной плоскости зависит вся ваша гипсокартонная конструкция.

фото 8. Каркас для потолка из гипсокартона с подсветкой

Для окончания каркаса не хватает торцевого профиля ППН27х28, но его нужно крепим уже с приверченной на него полкой и просто одеть на "рога".

Для этой операции нужно заготовить полоску гкл и профиля ППН27х28 по размерам и собрать ее на полу. После чего нужно примерить получившуюся конструкцию на месте и вывернуть шурупы в зоне торчащих ПП60х27 профилей. По другому шурупы могут мешать и вы просто не можете надеть полку.

Можно выполнить отметки заблаговременно на профиле и не мучатся с примеркой готовой конструкции.

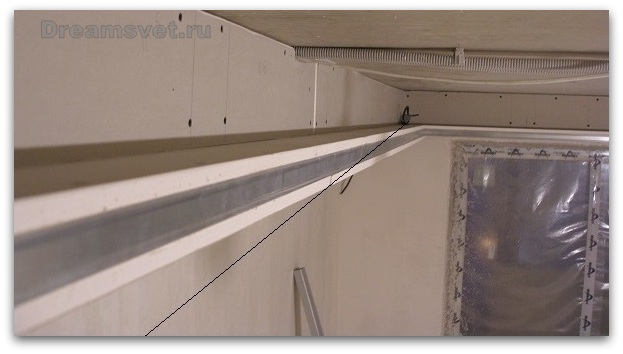

фото 9. Полка для короба из гипсокартона

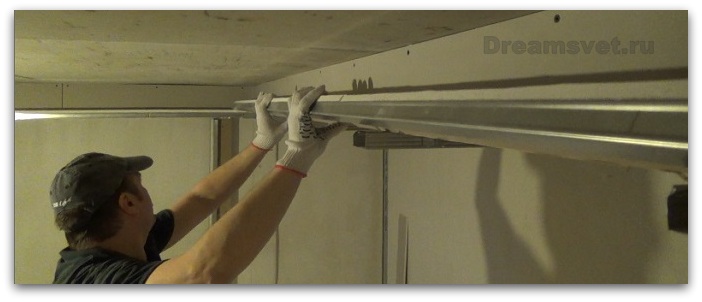

фото 10. Установка полки для короба из гипсокартона

С внешней стороны полка фиксируется шурупами к каркасу, а с внутренней стороны прижимается вторым дополнительным вертикальным листом гипса. Если вы планируете применять один слой гипсокартона, то ставьте поначалу полку, а уже позже монтируйте вертикальный лист гкл.

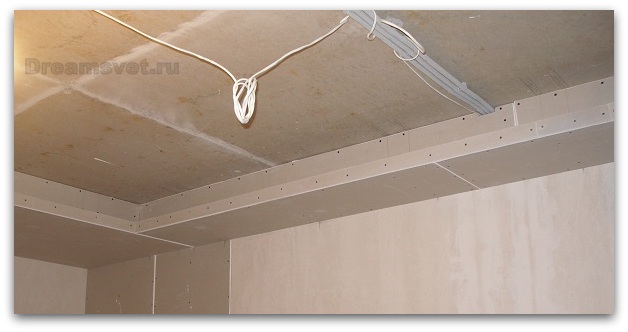

Каркас готов, можно зашивать гипсокартоном и не забудьте прокинуть провода под светодиодную подсветку.

Наши блоки питания и контроллеры будут размещены в другом месте потому мы просверлили отверстия и вывели точечно питающие провода.

Отверстия с проводами мы временно заткнули 32_ми сантехническими заглушками. Такое решение позволяет малярам отменно приготовить гипсокартонную полку и не разрушить либо испачкать наши провода.

фото 11. Заглушка с проводом под светодиодную ленту

Вот фактически и наша конструкция для светодиодной подсветки натяжного потолка. Полка изготовлена накрепко и самое главное комфортна для предстоящей уборки этого места.

фото 12. Короб в сборе

Для полного окончания конструкции нужно закрепить железный уголок. Его мы крепим с помощью степлера и непременно проверяем прямолинейность строительным правилом.
Нужно сказать, что короб очень универсальный в плане различного крепления светодиодной ленты.
Благодаря горизонтальной полке у вас нет ограничений на использование светодиодных профилей, а три плоскости для крепления светодиодной ленты дают возможность хорошо осветить потолок не зависимо из какого материала он сделан: натяжной матовый/глянцевый, крашенный штукатурный либо изготовленный из гипсокартона.

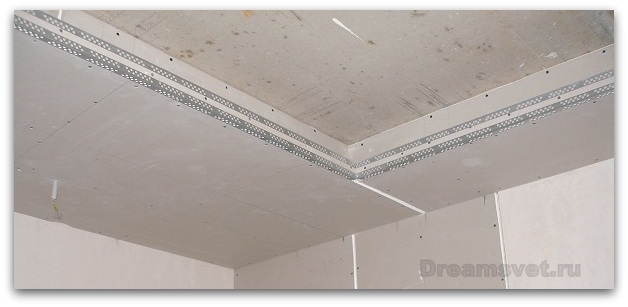

фото 13. Короб готов

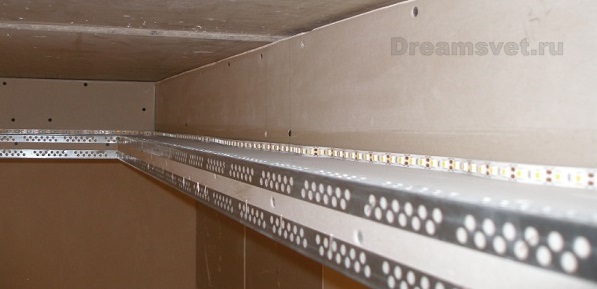

До малярных работ по гипсокартону можно пробросить ленту и поглядеть на итог.

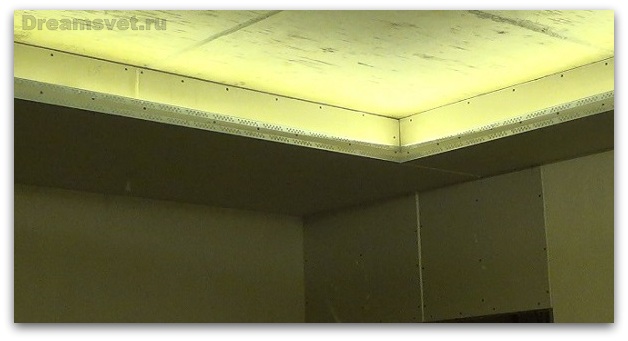

фото 14. Короб с лентой

фото 15. Подготовительный итог

Для заслуги определенных характеристик освещенности комнаты можно поиграть с выбором мощности светодиодной ленты и ее метражом.

Подведем результат какие плюсы дает такая гипсокартонная ниша.

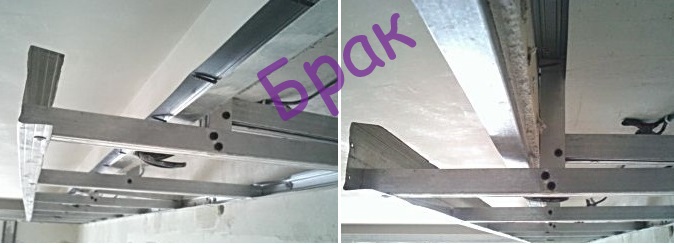

Вышло много преимуществ по сопоставлению вот с таким монтажом гипсокартонного короба, где через год проживания, вся ниша будет покрыта пылью, сетью, сонными мухами и всем этим вы будете дышать без способности отлично убрать это место.

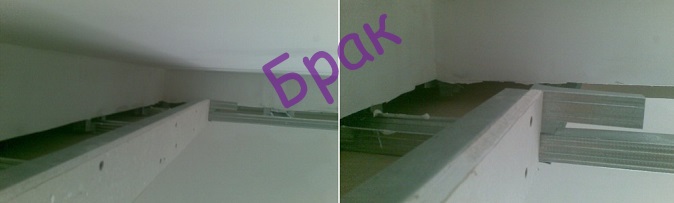

рис 16. Обычная сборка гипсокартонного короба.

Может быть для вас так же сделают кривой короб по непонятной технологии и издержут кучу средств на материал.

Возлагаем надежды наша статья занесет ясность в построение правильных коробов для светодиодной подсветки, ну и вообщем в технологию производства коробов.

Пример монтажа правильных коробов под светодиодное освещение.
Видео: Потолок из гипсокартона — установка правильных коробов

Если для вас была полезна эта информация, то вы сможете выразить свою благодарность вступив в нашу группу Вконтакте

Как выполнить потолок из гипсокартона с подсветкой

Создатель: Благодатов Константин
Инженер-строитель, стаж — 27 лет

Установить своими руками навесной потолок из гипсокартона с неоновой, светодиодной либо оптоволоконной подсветкой — это реально. Главное, обусловиться с подходящим типом освещения, придерживаться правил безопасности при подключении и следовать предложенным инструкциям.

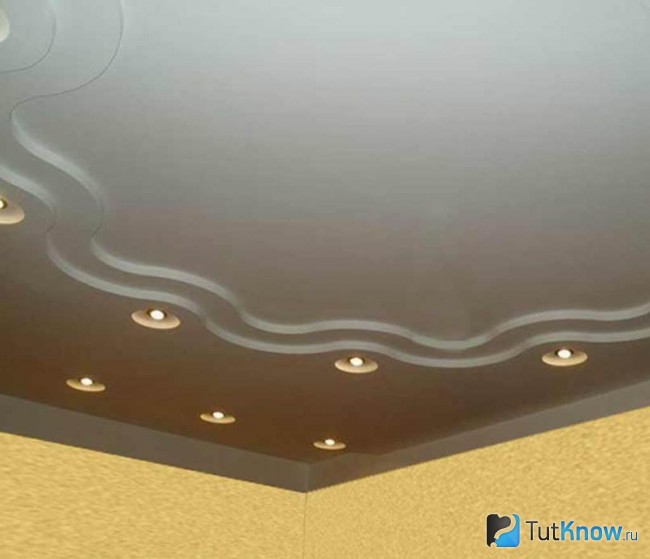

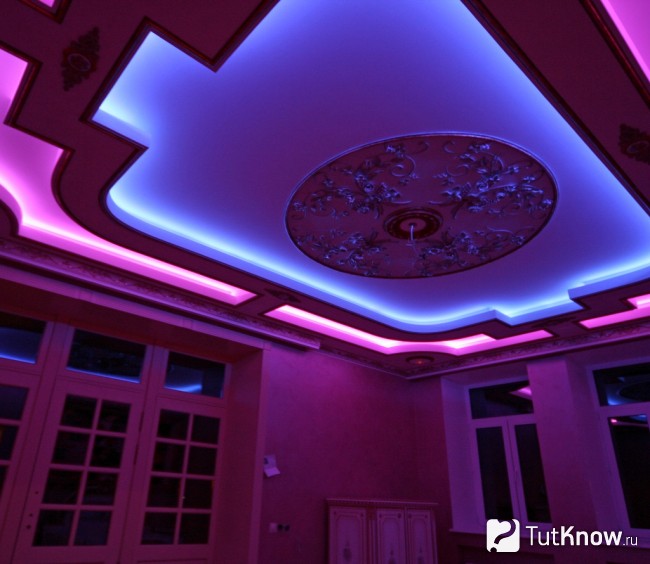

Виды подсветки потолка из гипсокартона

Зависимо от места установки в навесном гипсокартонном потолке подсветку выделяют:

Открытую. Устанавливается просто. Для осветительных приборов необходимо или сделать отверстия, или подвесить их к конструкции. В таком случае принципиально учесть, что общий вес всех осветительных приборов не должен превосходить 10 кг. При всем этом мощность устройств может быть хоть какой, так как покрытие не пылает и не деформируется, в отличие от натяжного полотна.

Светодиоды. Экономны, ординарны в монтаже. Они доступны по стоимости, а главным их достоинством, непременно, является возможность регулировки цвета и интенсивности освещения. Есть изделия для контурной подсветки (30-60 светодиодов на 1 метр) либо для более броского освещения (120 диодов на метр).

Общая. Осуществляется при помощи потолочных шин, ламп и подвесных осветительных приборов.

В большинстве случаев, делая потолок из гипсокартона с подсветкой своими руками, выбирают вариант укрытого, декоративного, светодиодного освещения.

Разработка монтажа гипсокартонного потолка со светодиодной подсветкой

Дабы верно установить подсветку из светодиодов, нужно подобрать подходящую ленту, высчитать ее мощность, обустроить укладку проводки и смонтировать нишу между уровнями. Крепление самой ленты — процесс легкий и резвый. Для этого довольно легко снять защитную бумагу с оборотной стороны.

Подбор материалов для гипсокартонного потолка

Для проведения работ нам пригодится гипсокартон шириной от 8 до 9,5 мм. Если планируется установка в помещении с высочайшей влажностью, то избираем особые ГКЛ зеленого колера. Также необходимо будет запастись потолочными и направляющими профилями, крепежами и подвесами.

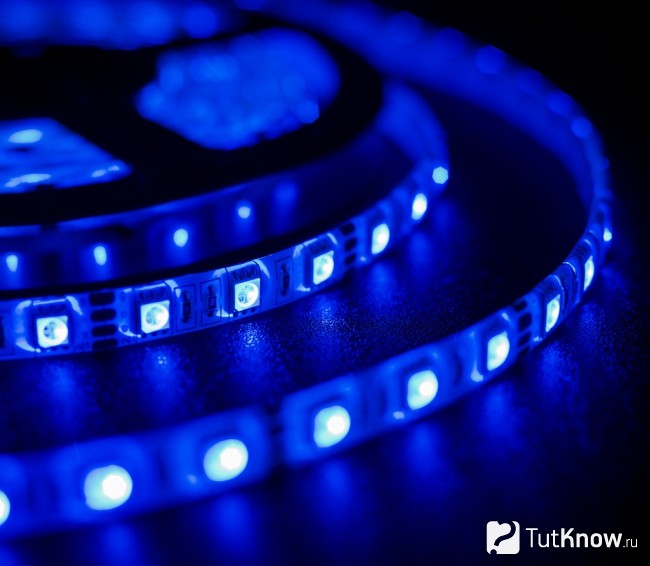

Что касается светодиодных лент, то покупая их, также необходимо учесть некоторые аспекты:

Вид изделия. Для оборудования контурной подсветки подходят светодиоды SMD-5050.

Предварительные работы перед монтажом потолка из гипсокартона

До монтажа необходимо обусловиться с типом конструкции, выполнить чертеж и приготовить базисный потолок. Для этого очищаем поверхность от старенькой отделки, удаляем плохо держащуюся штукатурку и пятна плесени, грибка, ржавчины. Заделываем большие трещинкы шпаклевкой на базе цемента. Грунтуем покрытие и ждем полного высыхания.

На этом же шаге стоит заняться проектированием. План лучше составлять в 3D-формате. Непременно учитывайте шаг крепления потолочных профилей, определяя места фиксации гофрированной трубы с проводкой. Это нужно прежде всего для того, дабы место монтажа будущих люстр не совпало с местом скрещения профилей.

Установка первого уровня гипсокартонного потолка

Для начала нужно нанести на поверхность разметку, согласно схеме потолка из гипсокартона с подсветкой.

Работы проводим следующим образом:

Определяем самый маленький угол комнаты и отмеряем 10 см вниз.

При укладке проводов необходимо учитывать следующие аспекты:

Кабели помещайте в пластмассовый гофрорукав.

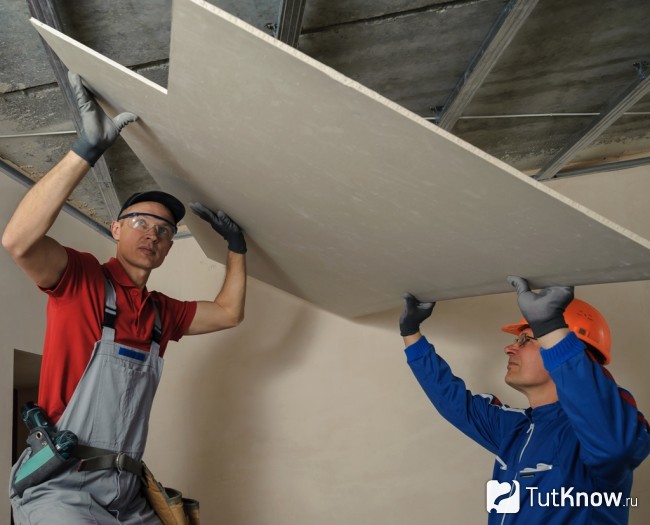

После монтажа проводки верхний ярус можно стопроцентно обшить гипсокартоном. Для этого 1-ый целый лист фиксируем при помощи шурупов в углу комнаты, выдерживая расстояние до стенок — 5 мм. 2-ой закрепляем на обратной стороне стенки. Для вырезания из целого листа полукруглых форм используем особый ножик и картонный шаблон.

Шляпки крепежей следует заглублять в основание. В предстоящем их можно будет замазать шпаклевкой. Но не переусердствуйте, дабы не разрушить материал.

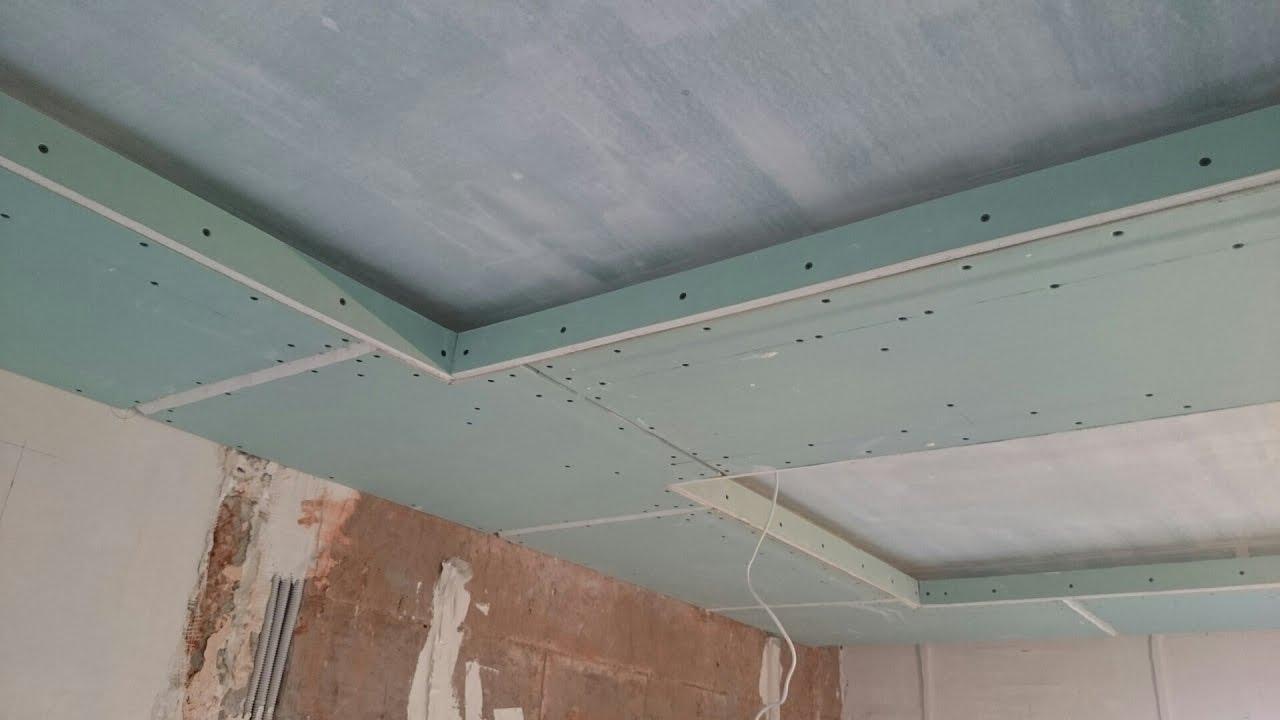

Установка второго уровня потолка из гипсокартона

На этом шаге оборудуется ниша для светодиодной ленты. Работаем в таком порядке:

Отмечаем от первого уровня отрезок, равный ширине карниза.

До того как приступать к установке ГКЛ, необходимо вывести провода, дальше вырезаем подходящую форму из гипсокартонных листов и прикрепляем шурупами к каркасу. Для обшивки полукруглых горизонтальных поверхностей вырезаем из целого листа гипсокартона либо составляем из отдельных частей.

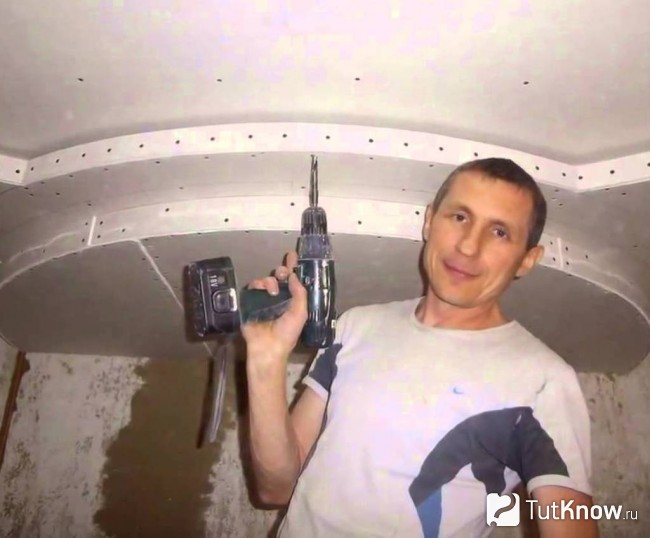

Для монтажа на полукруглых вертикальных поверхностях используем арочный гипсокартон (его толщина составляет 6 мм). Сбрызгиваем его водой, сгибаем до подходящей формы и прикрепляем грузики для надежной фиксации. После высыхания фиксируем на каркас.

Дабы скрыть светодиодную ленту, края ниши можно промазать клеем ПВА в несколько слоев. Это даст листам свойство древесной породы. Также можно просто наклеить полоску из гипсокартона на водянистые гвозди.

Особенности отделки гипсокартонного потолка

Для подготовки покрытия к финальной отделке его необходимо обработать следующим образом:

Швы на стыке со стенками и между листами оклеиваем серпянкой.

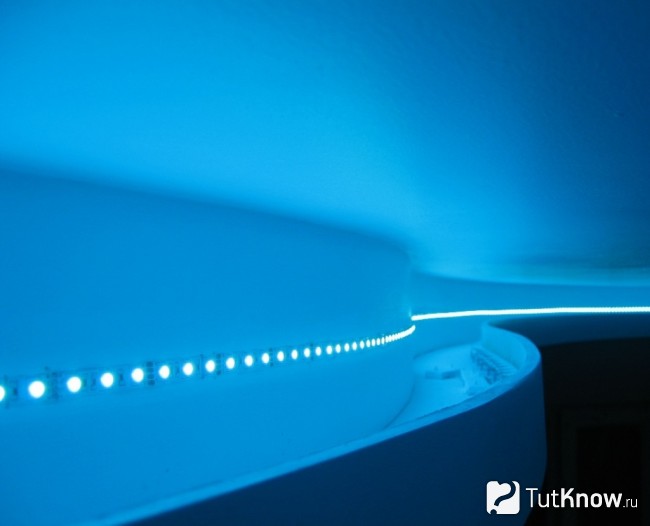

Крепление светодиодной подсветки на потолок из гипсокартона

Подключение диодов осуществляется на завершающем шаге. Помните, что перед работами непременно необходимо обесточить комнату. Также рекомендуется поначалу подключить ленту и проверить ее работоспособность. Только после чего можно фиксировать ее в нишу.

В процессе нужно придерживаться следующих правил:

Светодиодную ленту разрезаем исключительно в отмеченных участках. В неприятном случае ее можно разрушить.

При монтаже потолка из гипсокартона с подсветкой направьте внимание: если длинноватые участки подключать последовательно, то напряжение на концах будет низким, а свечение на участке — неравномерным. По этой причине ленты длиной от 5 метров лучше соединять, используя 1,5-миллиметровый провод.

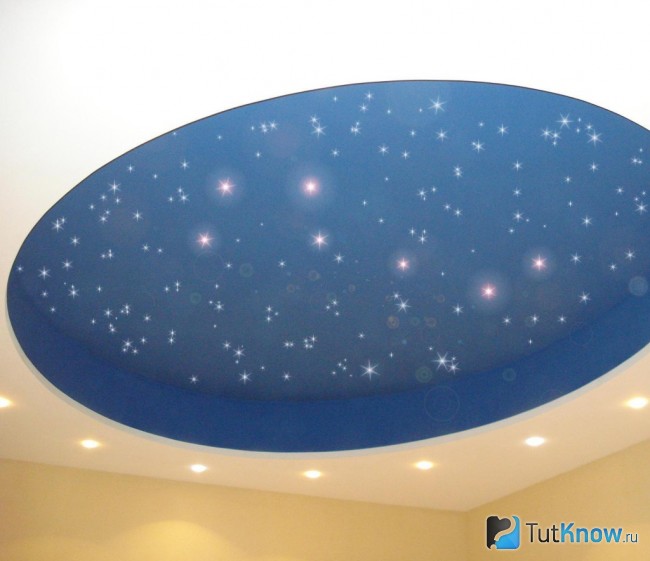

Как выполнить гипсокартонный потолок с оптоволоконной подсветкой

Если вы приостановили свой выбор на оптоволоконной системе, то тут порядок монтажа мало отличается. Более пользующимся популярностью типом такового освещения является «Звездное небо».

На навесных конструкциях его оборудуют следующим образом:

Разметку крепления оптоволоконных нитей наносим на базисную поверхность до монтажа потолка.

Отделку потолка с таковой подсветкой можно выполнить с помощью акриловой краски. Она подходит для внутренних работ, так как не содержит хим разбавителей.

Потолок из гипсокартона с неоновой подсветкой своими руками

На уже смонтированный одноуровневый гипсокартонный потолок неоновые лампы можно прикрепить, используя потолочные плинтуса (галтели).

Если же установка планируете выполнить на шаге оборудования конструкции из ГКЛ, то придерживайтесь такового порядка действий:

К первому ярусу навесного покрытия закрепляем подвесы для профиля.

Учтите, такая подсветка делает декоративную роль, поэтому заблаговременно нужно обмыслить также размещение главных источников освещения.

Смотрите видео о монтаже гипсокартонного потолка с подсветкой:

Разобравшись в вопросе, как выполнить потолок из гипсокартона с подсветкой, можно приступать к подбору материалов и воплощать свои идеи в действительность. Пользуйтесь приведенными инструкциями, дабы выполнить работы не только лишь хорошо, но и с соблюдением всех правил безопасности.
