Почти всегда ремонт квартиры не обходится без конфигурации проводки, обусловленной перепланировкой жилища, физическим и моральным износом кабелей, увеличением нагрузки на сеть и другими факторами.

Объём работ по реконструкции проводки зависит как от размеров жилища, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сейчас все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно небезопасен. Поэтому, при устройстве проводки мелочей не бывает.

Установка электросети квартиры состоит из следующих шагов:

• Разработка проекта/схемы.
• Расчёт потребности в материалах и фурнитуре.
• Разметка под штробление и устройство штроб.

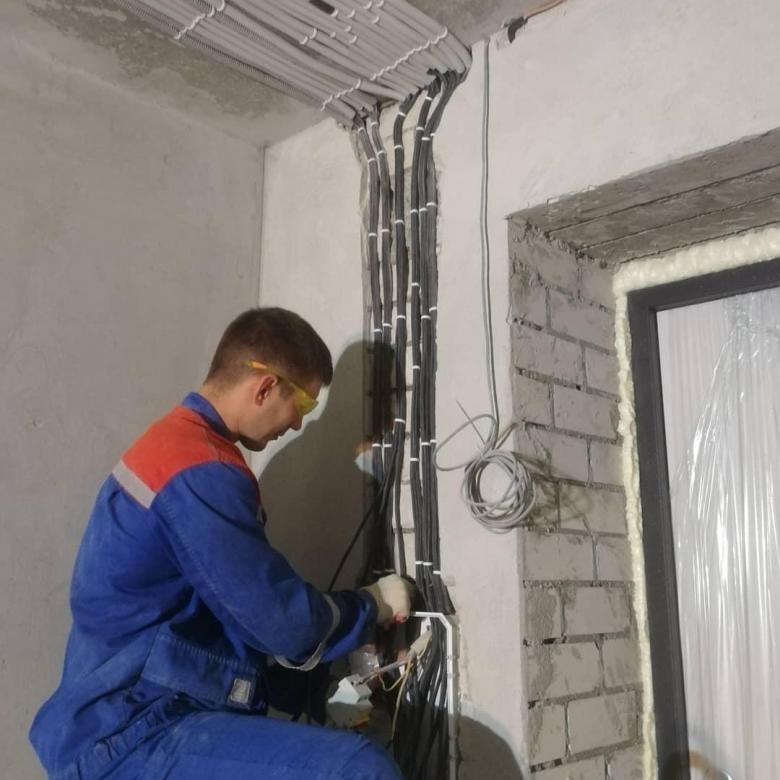

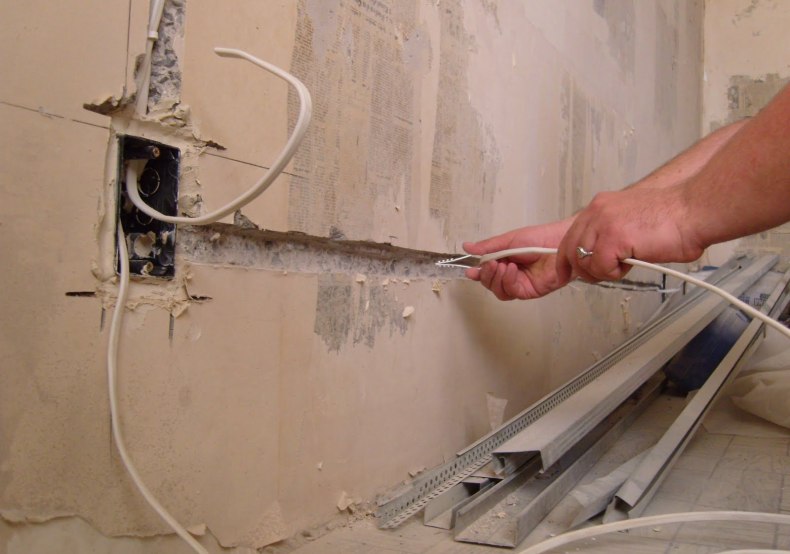

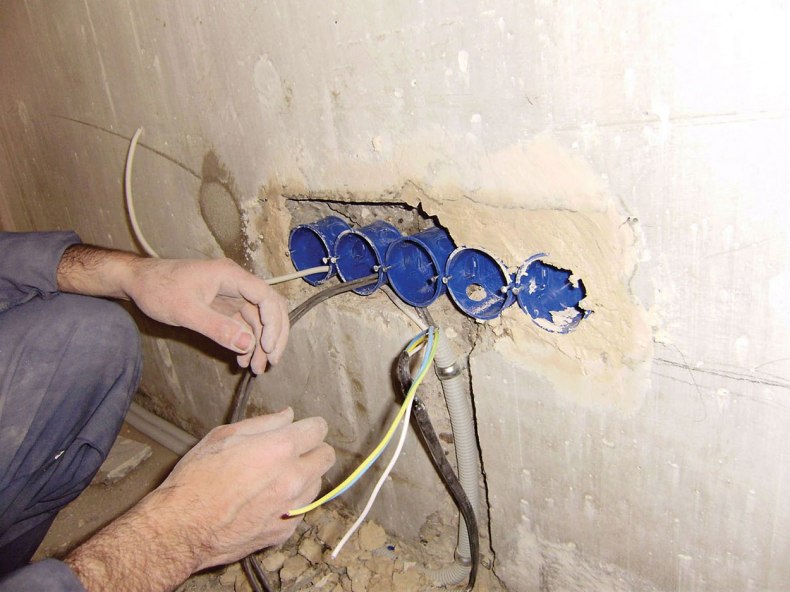

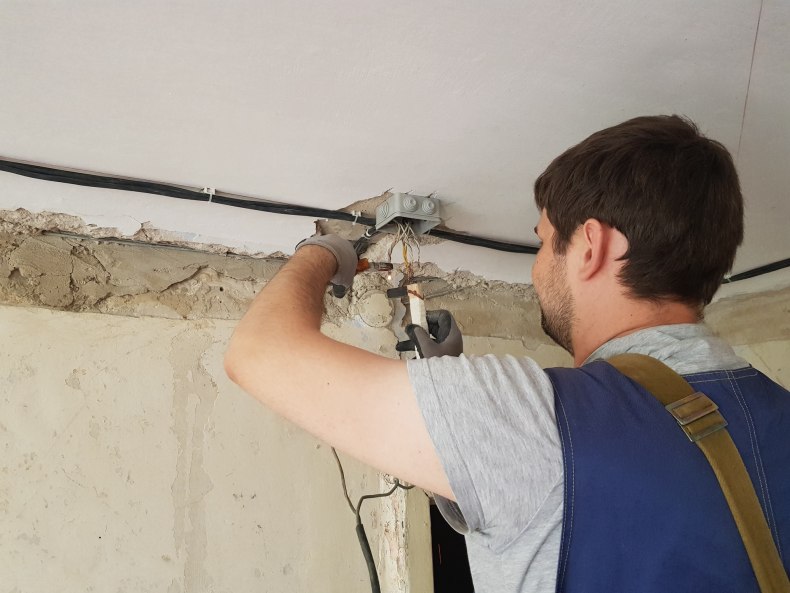

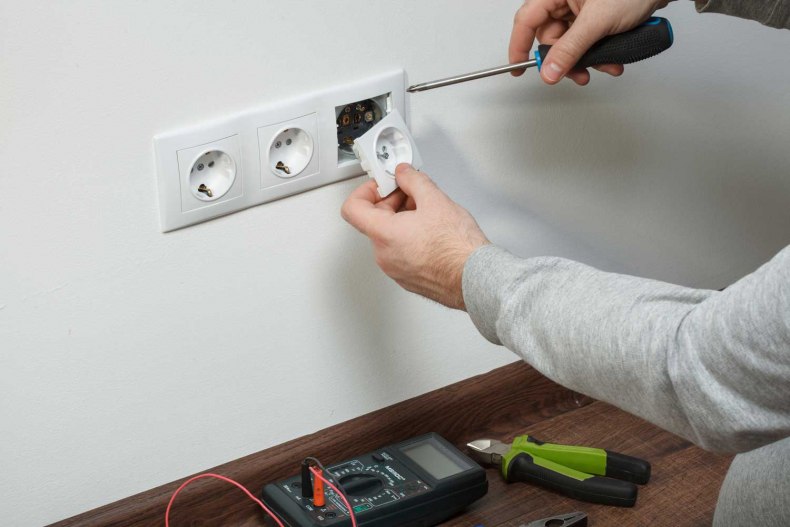

• Укладка кабелей и установка распределительных коробок, розеток, выключателей.

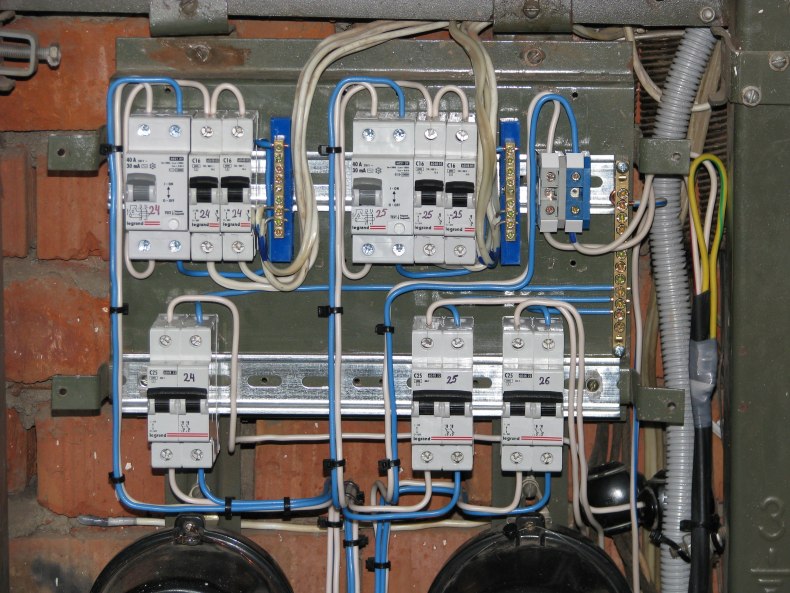

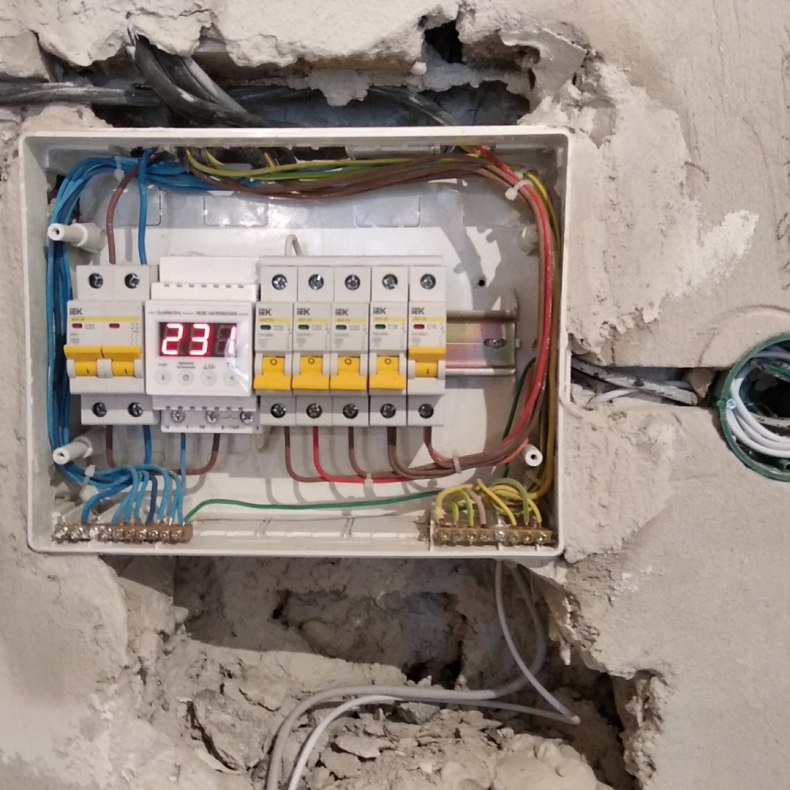

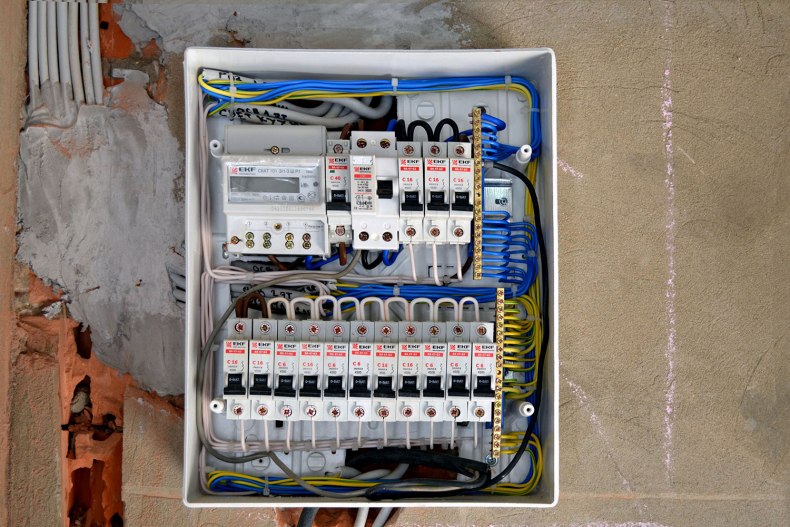

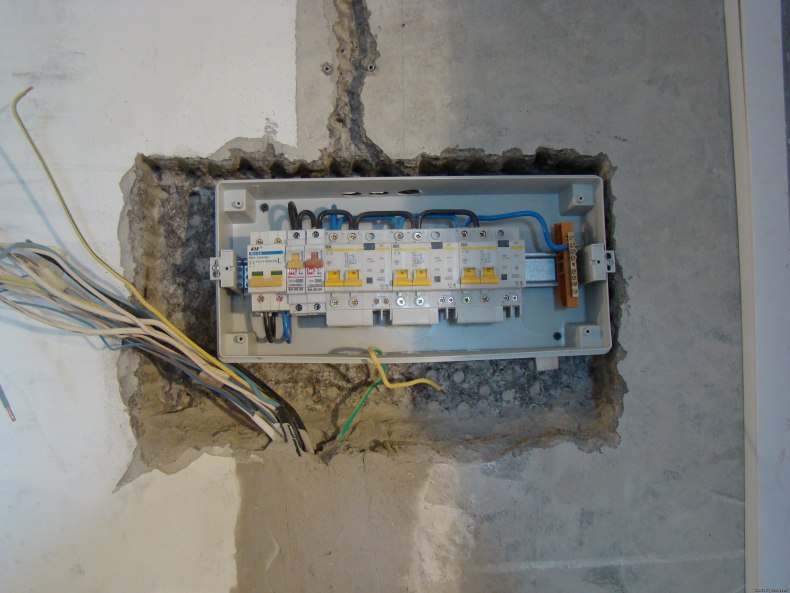

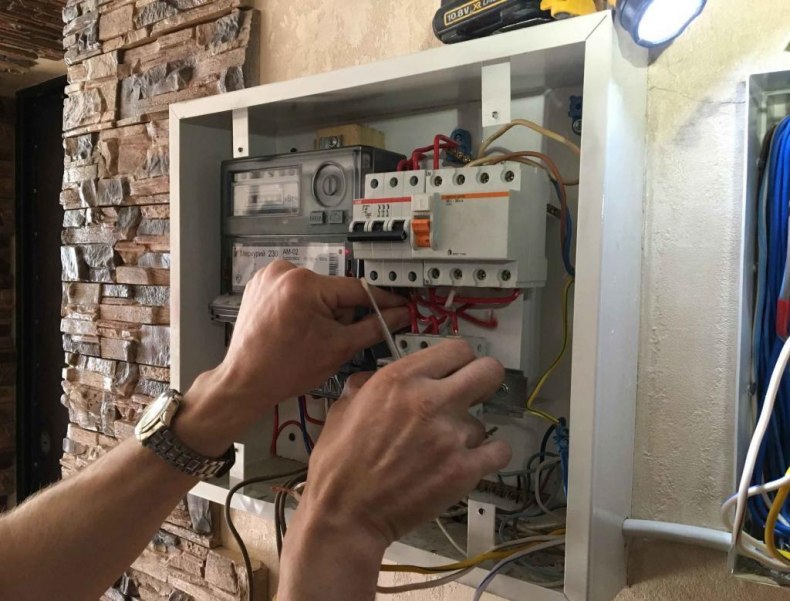

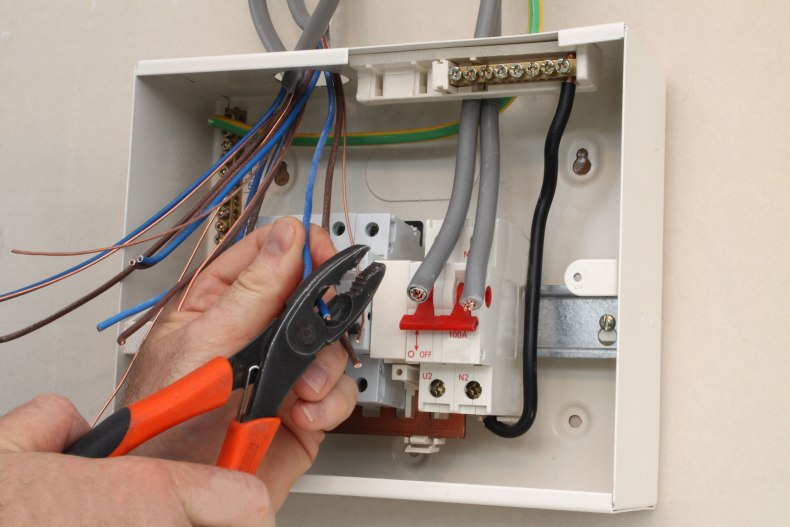

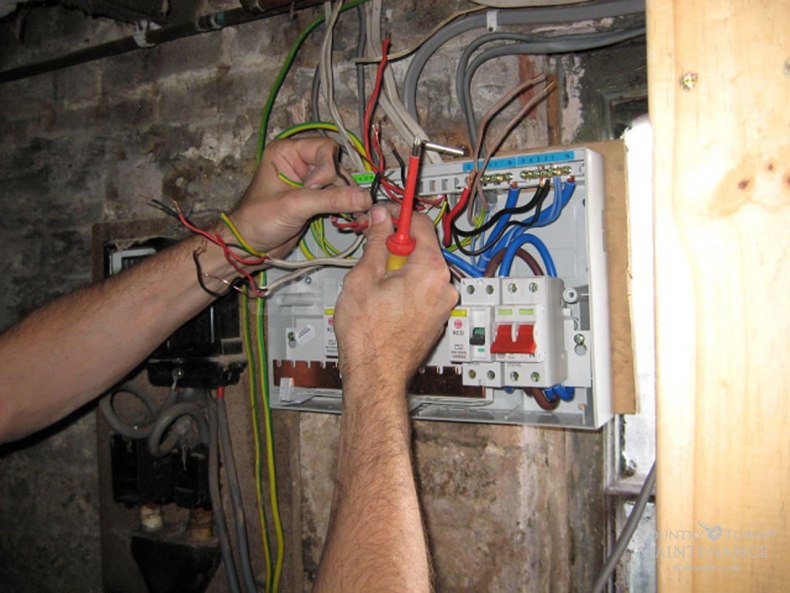

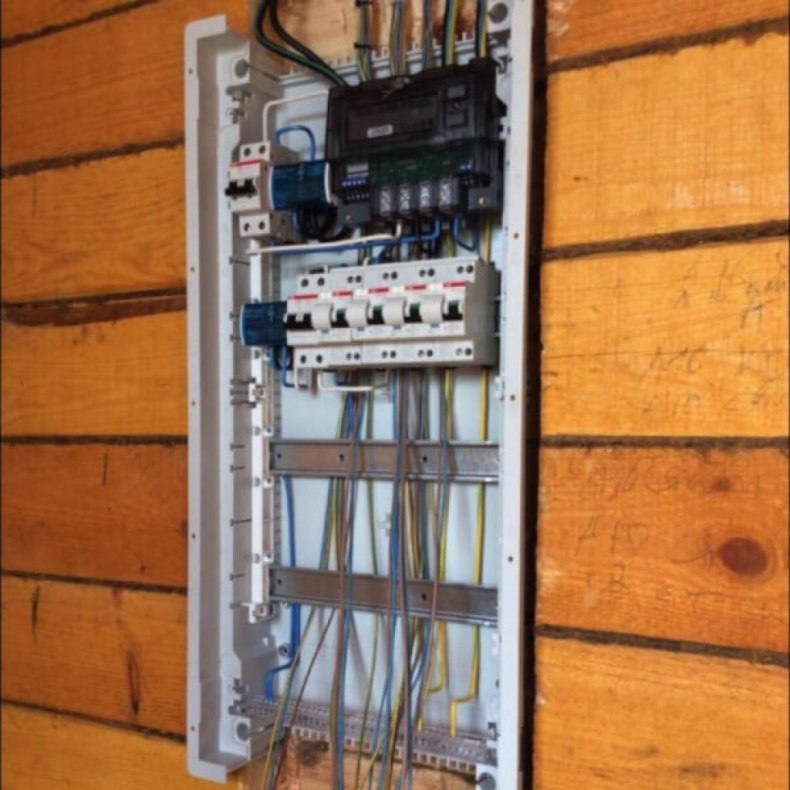

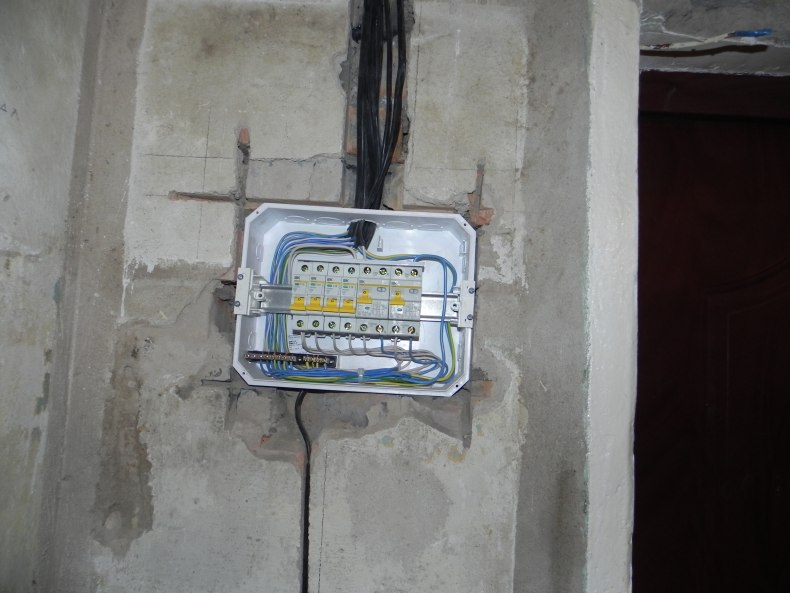

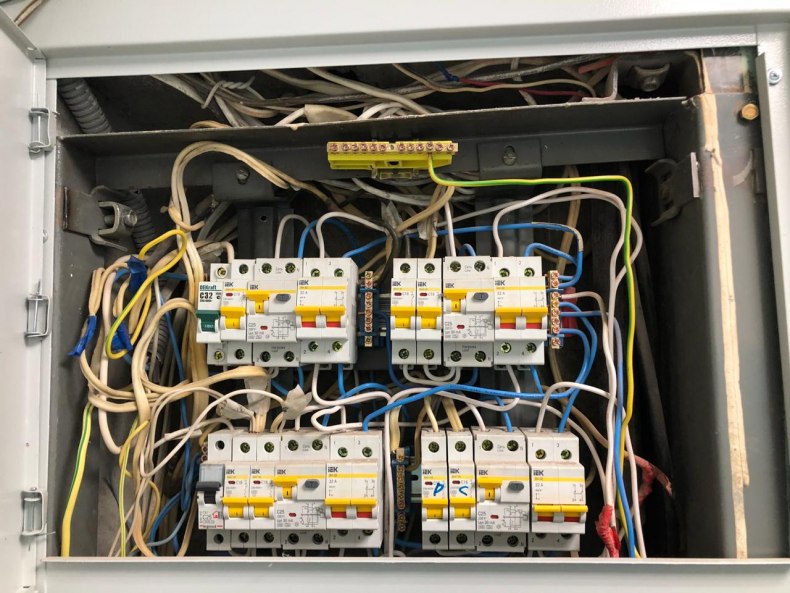

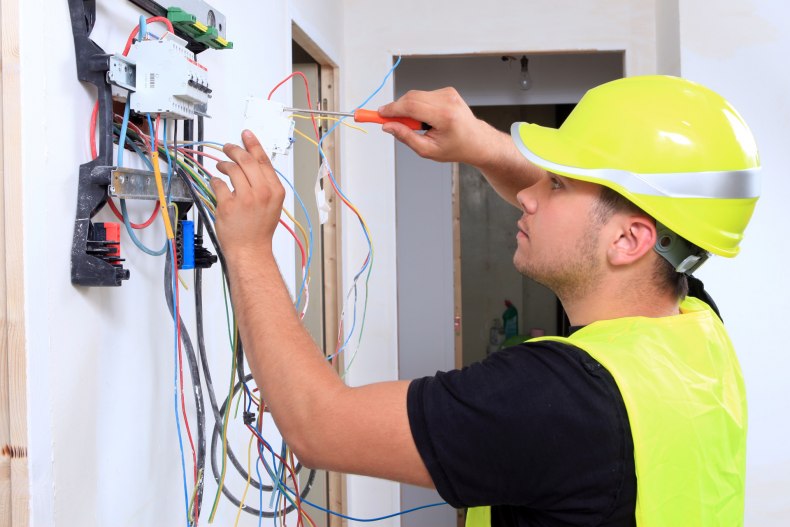

• Сборка распределительного щитка и «прозвонка» проводки.

Проект проводки

Произвести грамотный установка проводки современной квартиры без заблаговременно разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, нереально. Реконструкция либо установка новейшей проводки должна производиться только после детализированной проработки всех требований к новейшей электросети. Пренебрежение этими советами не только лишь чревато выходом из строя оборудования, но и небезопасно для жильцов дома в целом. Потому до начала электромонтажных работ нужно создать проект электроснабжения квартиры, и решать этот вопрос лучше силами экспертов.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной проводки к силовой полосы строения регламентирована жёсткими правилами, включающими и необходимость согласования.

Мастерски выполненный проект электроснабжения по окончании ремонта станет принципиальным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система проводки квартиры является электрической установкой, а поэтому её подключение к домовой полосы и эксплуатация должны выполняться в согласовании с общими для такового оборудования требованиями:

• внутренняя проводка жилища должна быть совместима с наружной электросетью по мощности;
• проводка квартиры не должна представлять опасность (пожарную электротехническую) для живущих в доме людей.

Согласование проекта внутреннего электроснабжения квартиры осуществляется в Ростехнадзоре и непременно в следующих случаях:

• при монтаже проводки в новостройке «с нуля»;
• при реконструкции во вторичном жилище имеющейся сети с увеличением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем эталонам проект проводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем нужным требованиям.

Общие правила монтажа проводки

Документом, определяющим требования к монтажу проводки и любого другого электрического оборудования, является ПУЭ — «Правила Устройства Электроустановок».

Главные правила устройства внутренней электросети в квартире:

• Разводка и соединение кабелей выполняются снутри распределительных коробок с кропотливым изолированием мест соединения.
  Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.

• Счётчики, распределительные коробки, розетки и выключатели должны быть вседоступны.
• Выключатели устанавливаются на участке стенки, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
• Существует 2 эталона высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
• Розетки при подводе провода снизу инсталлируются на высоте менее 1 м, ориентируясь на удобство применения, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из эталона для помещений учреждений с пребыванием малышей.
• Розетки и выключатели располагают не поближе 50 см от газопровода.
• Размещение участков проводки на стенках должно быть ортогональным (вертикальным либо горизонтальным) – это облегчит отслеживание кабелей при выполнении маленького ремонта (сверление отверстий, штробление).
• Проводка не должна контактировать с металлическими элементами строй конструкций (арматура, закладные детали).
• При монтаже в одну штробу нескольких кабелей с однослойным изолированием любой из проводов должен быть помещён в гофрочехол.
• Вертикальные участки проводки должны размещаться от дверных и оконных проёмов на расстоянии более 10 см.
• Горизонтальные участки проводки располагают не поближе 15 см от плит перекрытия.
• Расстояние от кабеля до труб газопровода должно быть более 0,4 м.

Расчёт потребности в материалах и фурнитуре

Нужное количество материала определяется 2-мя методами:

• по схеме проводки – более четкий;
• по общей площади квартиры — ориентировочный.

При расчёте кабеля по схеме замеряется суммарная длина разметки проводки, к которой добавляется 10%, плюс по 20 см на каждую розетку либо выключатель, плюс 50 см на каждый осветительный прибор и 50 см на распределительный щиток.

Дабы высчитать потребность в кабеле по площади квартиры, числовую величину площади жилища множат на 4, и получают общий метраж провода всех сечений. 40% от приобретенного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабеля участков проводки подбирают зависимо от материала провода и наибольшей нагрузки на линию. Для удобства подбора используемые величины сечения кабелей сведены в таблицу:

Как выполнить проводку в квартире своими руками: пошаговая схема монтажа проводки и разводки для квартиры, 90 фото

Нереально представить современную жизнь человека без электроэнергии. В каждом жилом помещении имеются электрические приборы, которые нужны для обеспечения достойного уровня жизнедеятельности.

Дабы домашняя техника отлично работала, нужна отменно выполнить разводку электросетей. В почти всех случаях хозяева жилья обращаются к экспертам, которые точно знают, как провести новейшую проводку. Но при желании ее можно выполнить без помощи других.

Содержимое обзора

Начальный шаг работы

Многим задумываются, что не имеет значения, как будет выполнена разводка электросети по квартире. Таковой подход совершено не верный, так как в конечном итоге получится, что работа изготовлена некачественно.

• К примеру, человек начал расставлять все предметы на своими места в кухонной зоне.
• Но подключить электроприборы не представляется вероятным, так как розетки закрыты мебелью либо находятся очень далековато.
• В данном случае приходится применять удлинители, которые повсевременно будут задевать домочадцы, и смотрится это очень не прекрасно.

По этой причине сперва необходимо составить схемы проводки в квартире, в каких все будет обозначено, тогда и итог повеселит.

Планирование проводки

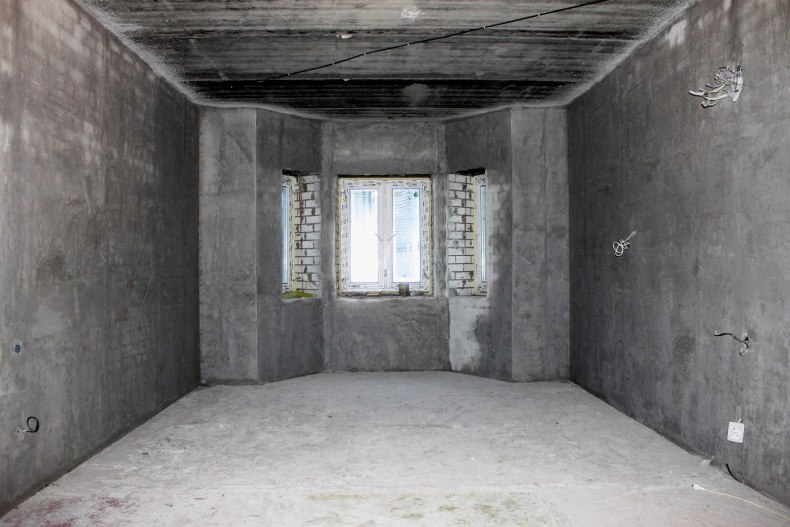

В главном думают о проведение электросетей обладатели квартир в новостройке либо при строительстве нового домовладения, где перед заселением непременно необходимо провести ремонтные работы.

Данный процесс состоит из нескольких частей:

• Установка осветительных приборов, розеток, переключателей;
• Установка дверей, покраска стенок и потолка, приклеивание обоев, установка напольного покрытия;
• Проводка электрических сетей;
• Работа по монтированию сантехники;
• Нанесение штукатурки.

В самом начале нужно заняться проводкой, непременно необходимо составить план. Он может быть в цифровом варианте либо нарисован от руки.

Чертеж плана

До начала составления планировки, нужна обсудить и проговорить со всеми членами семьи о том, что и где они желают поставить. Пос этого можно приступать к чертежу.

Дабы приступить к выполнению изобранижения, нужно приготовить следующие материалы:

• Фломастеры либо цветные карандаши;
• Ручка синего либо темного цвета;
• Линейка;
• Обыденный лист бумаги формата А4.

На бумаге изображается примерный план жилья, наносится обозначения дверей, оконных просветов. Не надо четких характеристик, схема может быть ориентировочная, так как этот набросок нужен для оценки планирования проводки. Этот шаг важен для тех, кто не знает, как поменять старенькую проводку своими руками.

На схематическом рисунке непременно отмечаются:

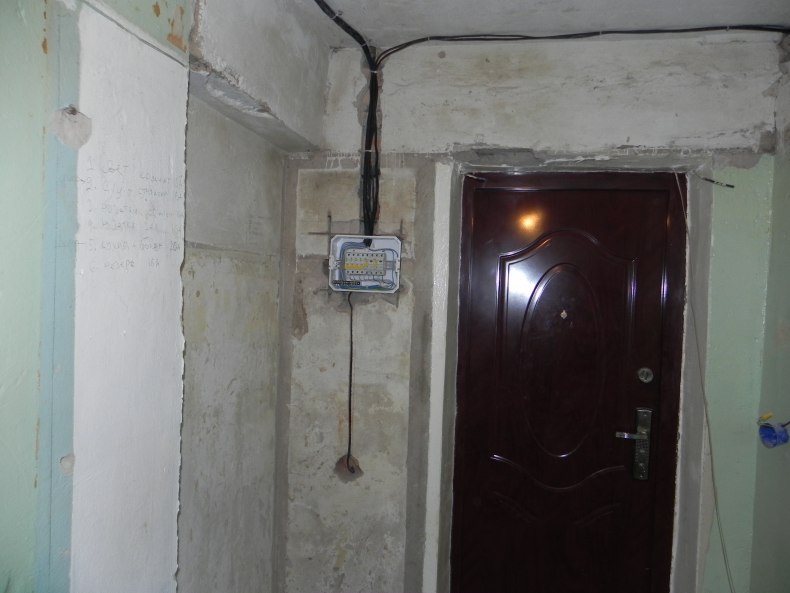

• Распределительный щиток — этот элементы не находится в самой квартире, его устанавливают на леснечной площадке. Время от времени его располагают снутри жилища, тогда работа по проведению проводки становиться легче;
• Коробка рассредотачивания — это объект, в каком делается все соединение проводов. В одном помещении правилам техники безопасности находиться только одна коробка;

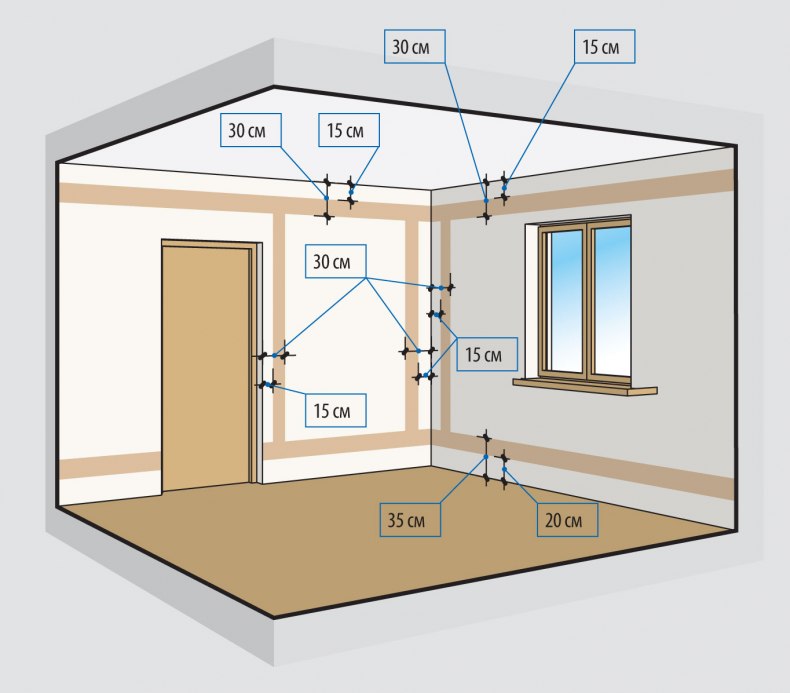

• Место размещение проводов — это принципиальный момент, так как существует принцип пути прокладки кабелей. Они размещаются снизу ввысь либо слева на право, не допускаются зигзаги. Когда они прокладываются снутри стенок, то нужна отойти на 15-20 см от главных перекрытий и просветов;
• Выключатели — их установка делается около двери с правой стороны. Инструмент размещается на высоте в 60 см либо 1,5 м;

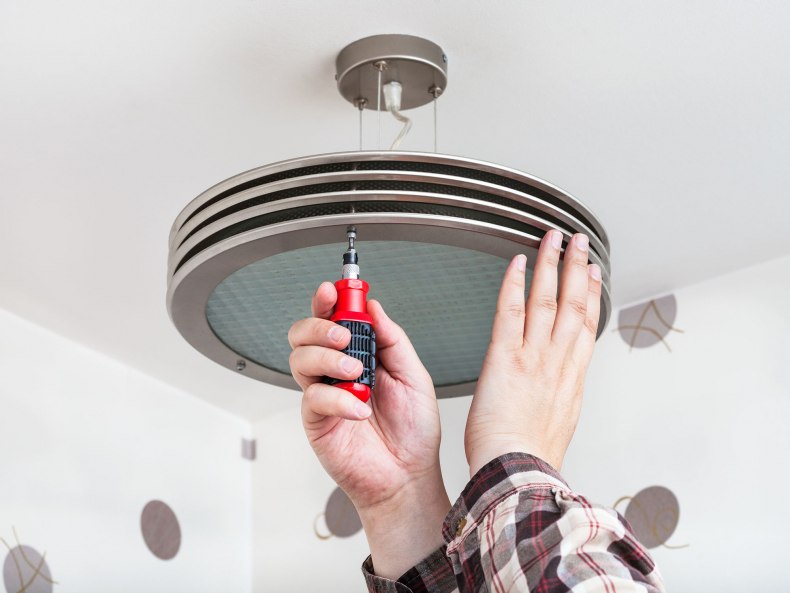

• Осветительные приборы — по типовому проекту в помещении предусмотрен один осветительный устройство находящийся в центре. При желании можно прирастить количество искусственного света, можно установить ночники либо бра;

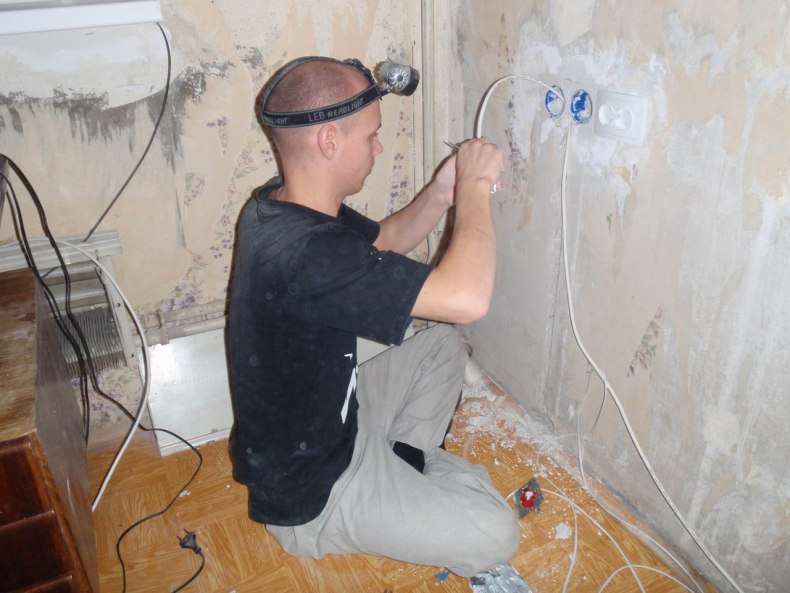

• Розетки — установка делается в комфортном для человека месте. Нельзя располагать их под оконным просветом и поблизости газовода либо термического обогревателя. Одна розетка распологается на 6 кв.м.

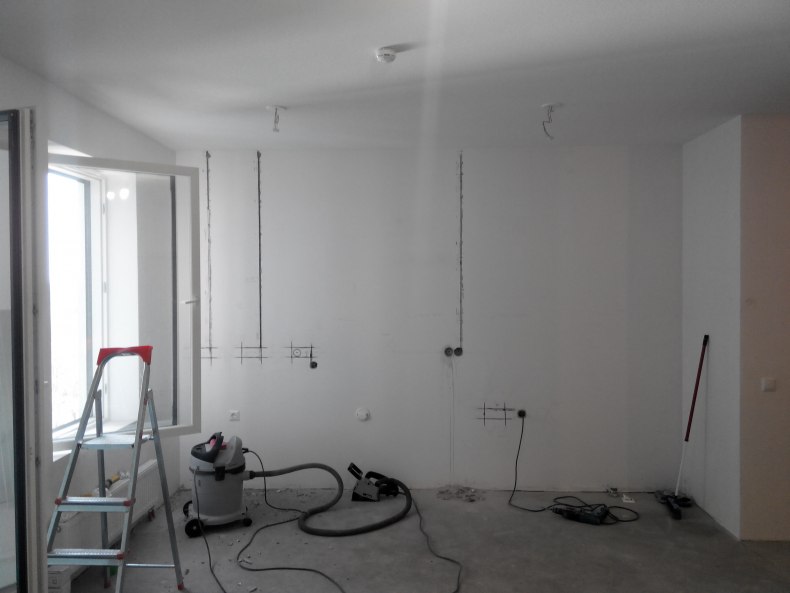

Разметка

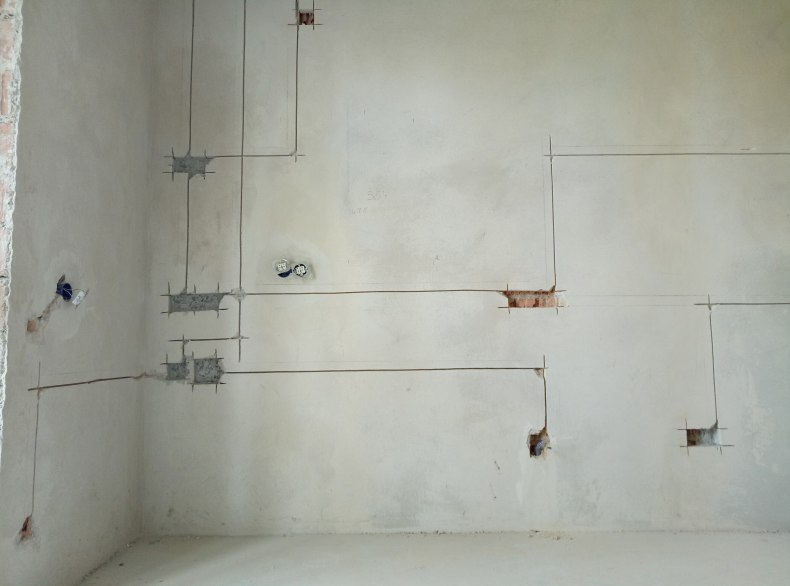

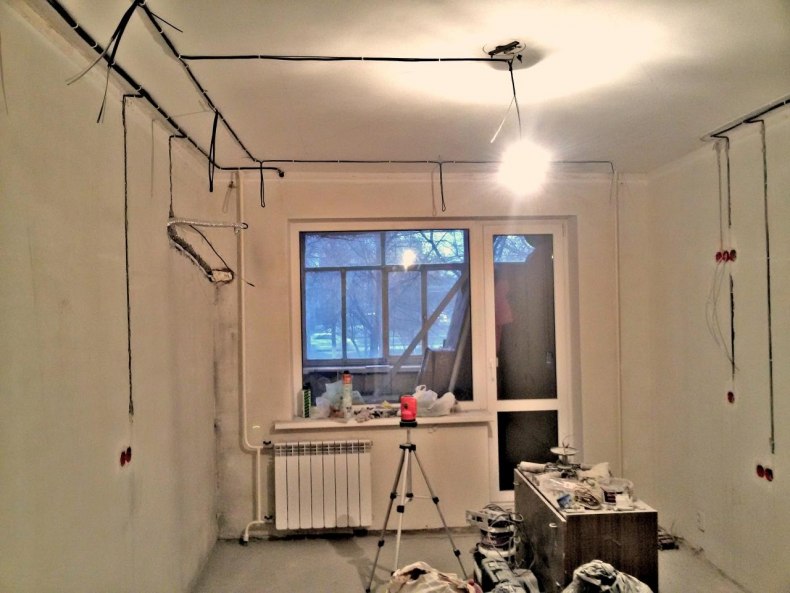

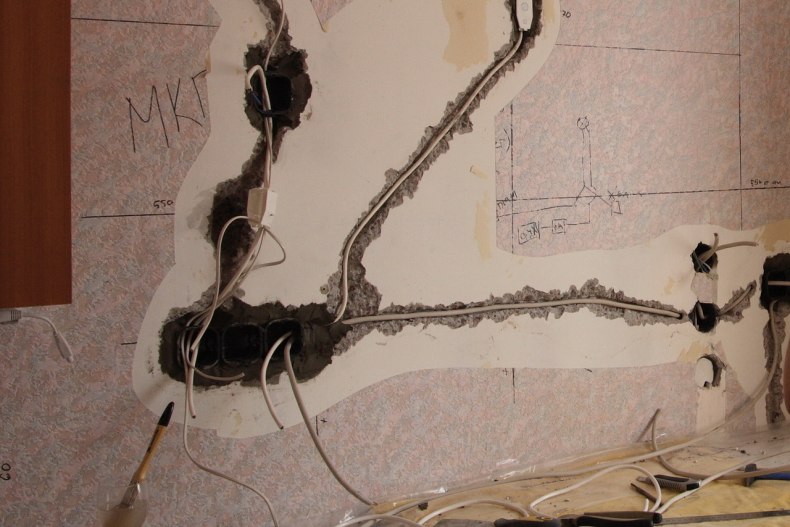

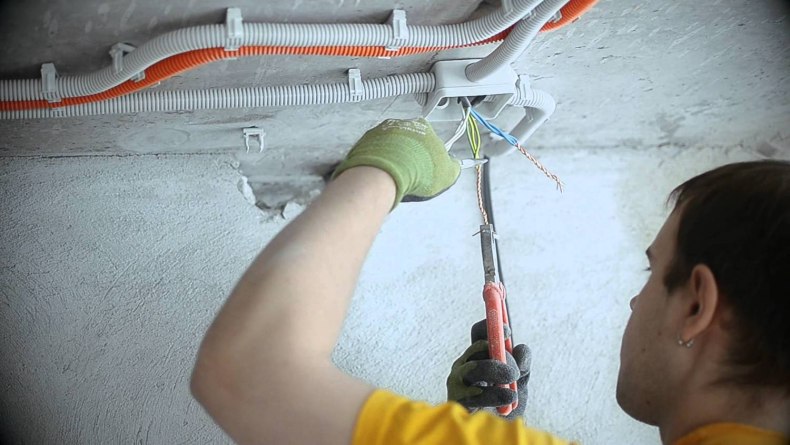

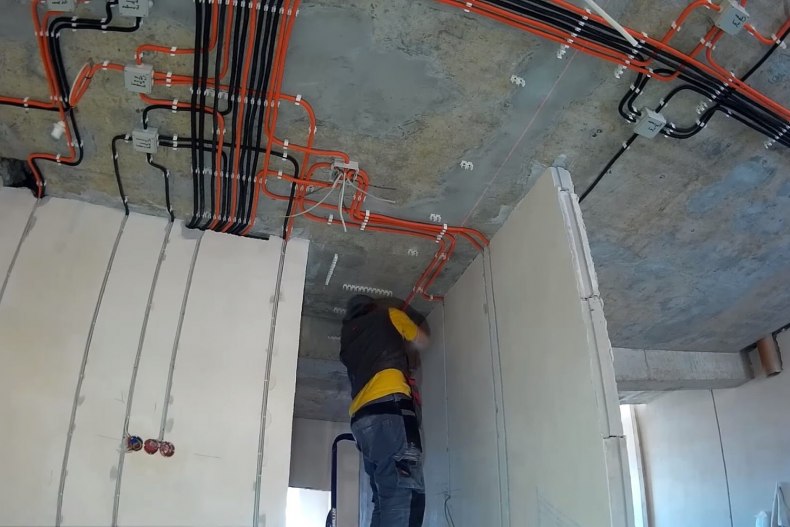

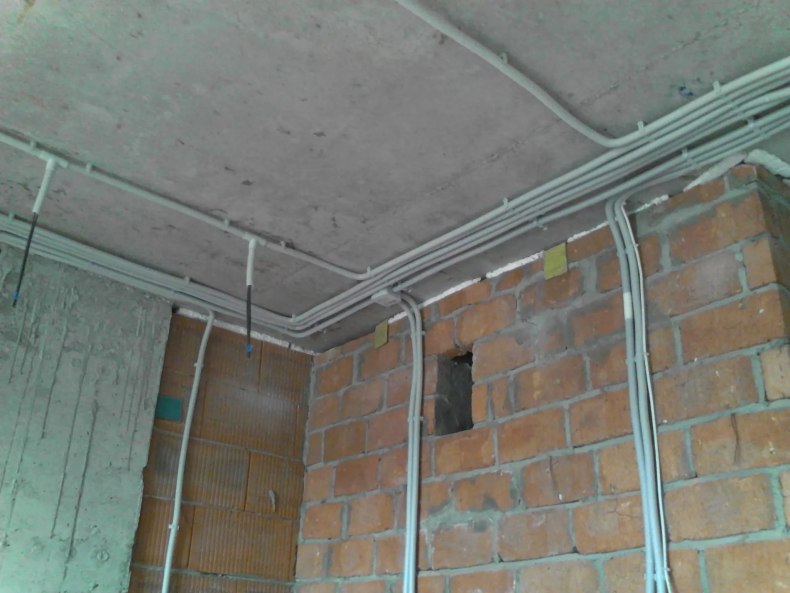

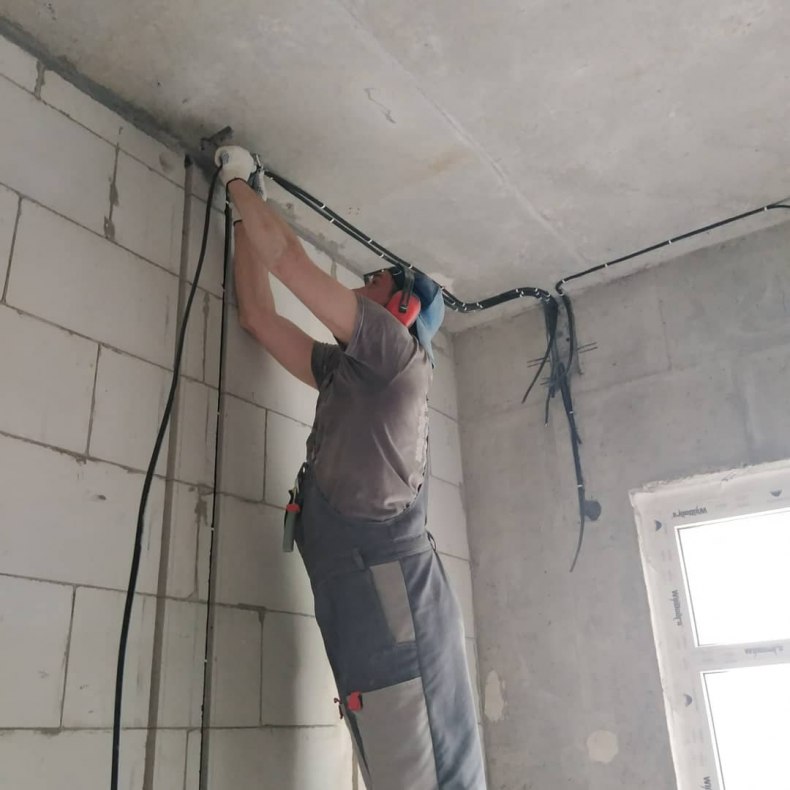

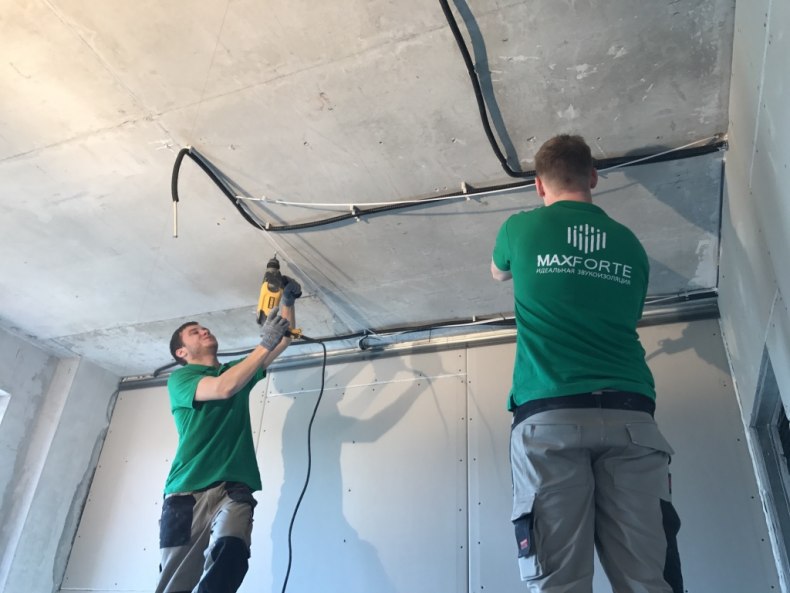

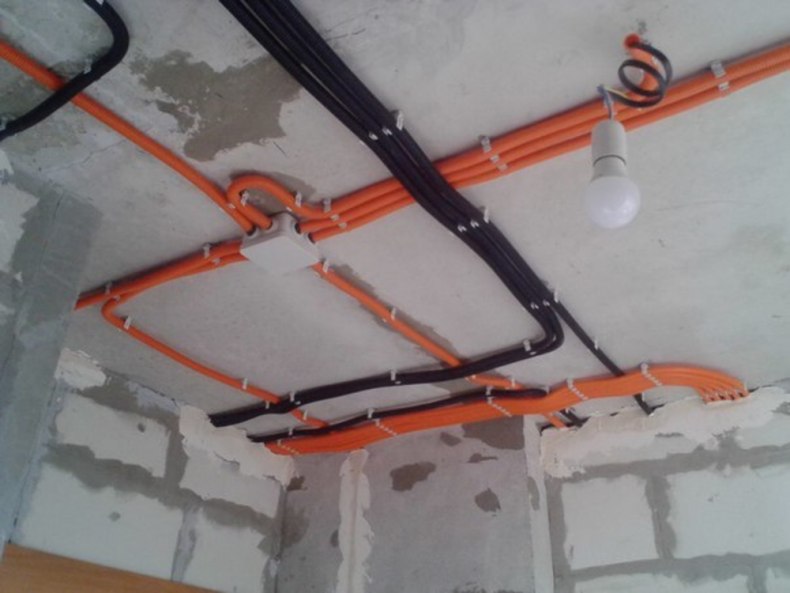

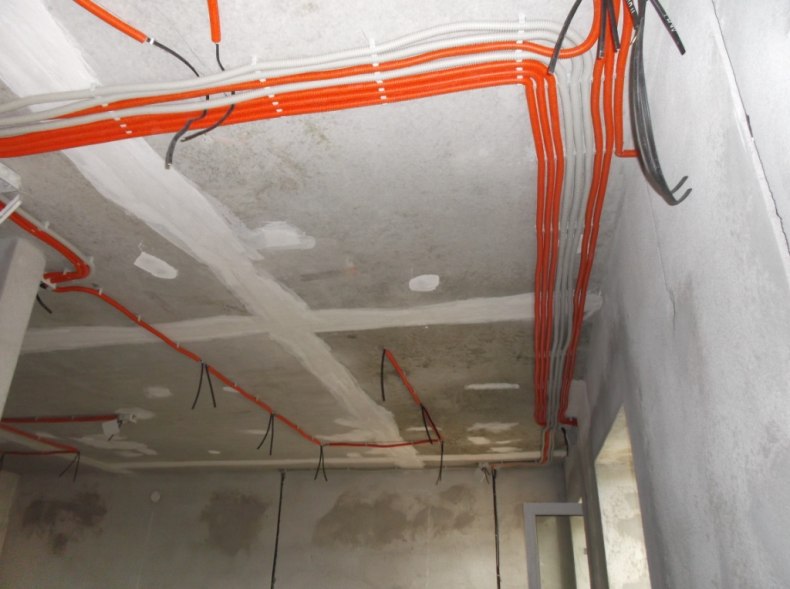

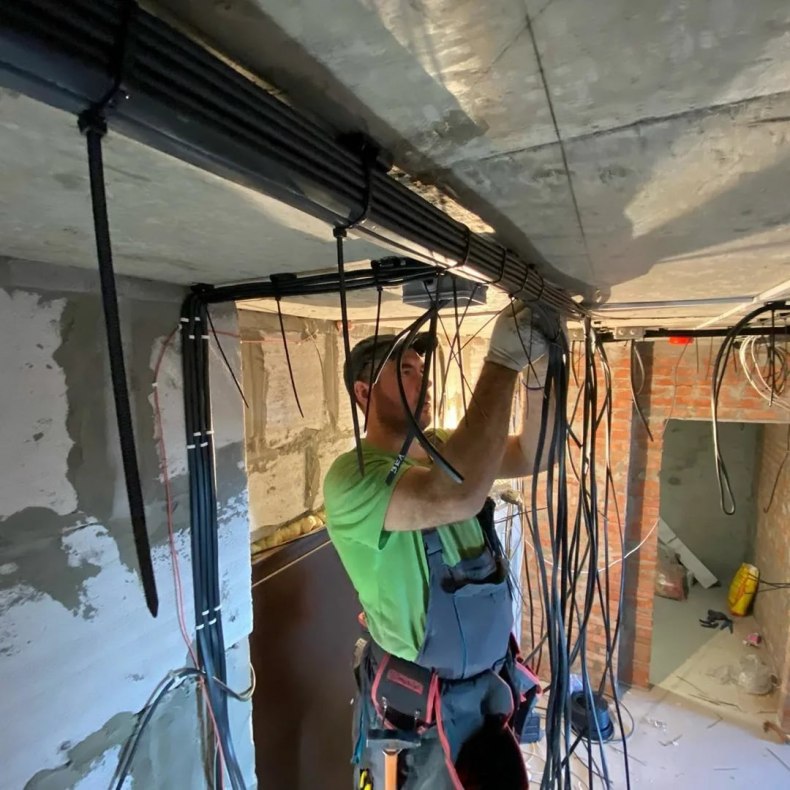

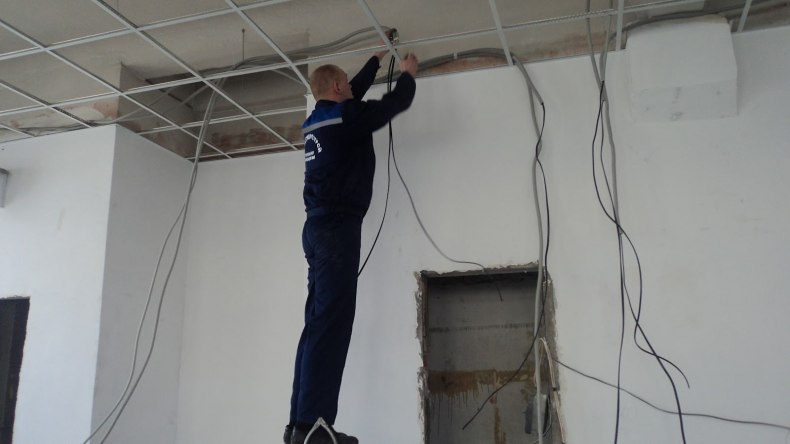

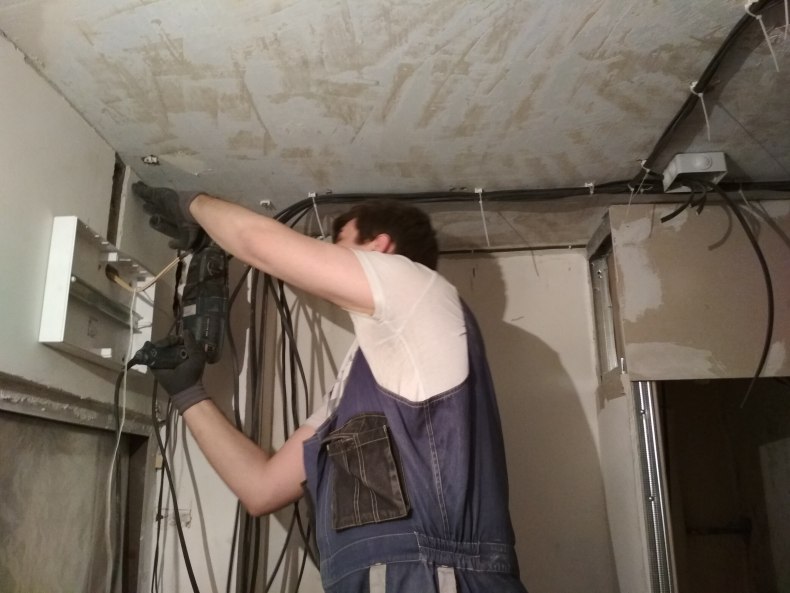

Промежным шагом между составлением схемы и началом работ является разметка. Другими словами на поверхность стенки наносятся полосы прокладки электропроводов. Стоит направить внимание, что некоторые делают проводку по потолку в квартире.

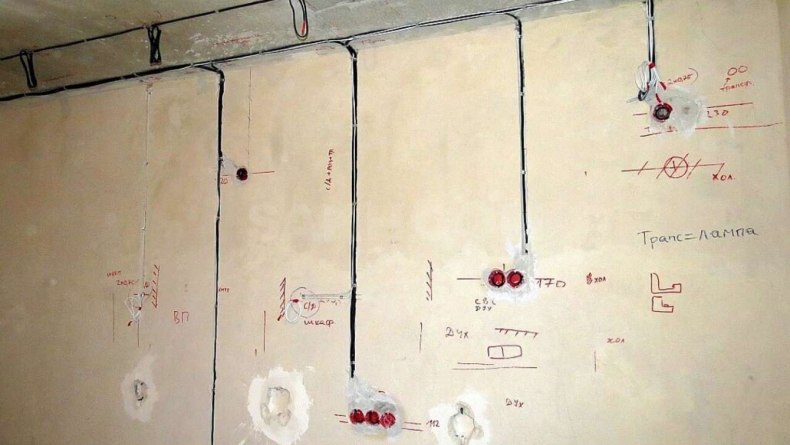

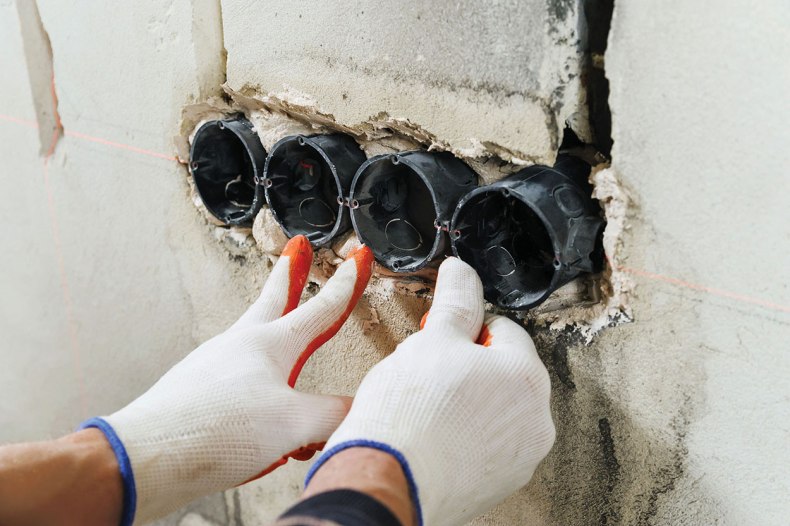

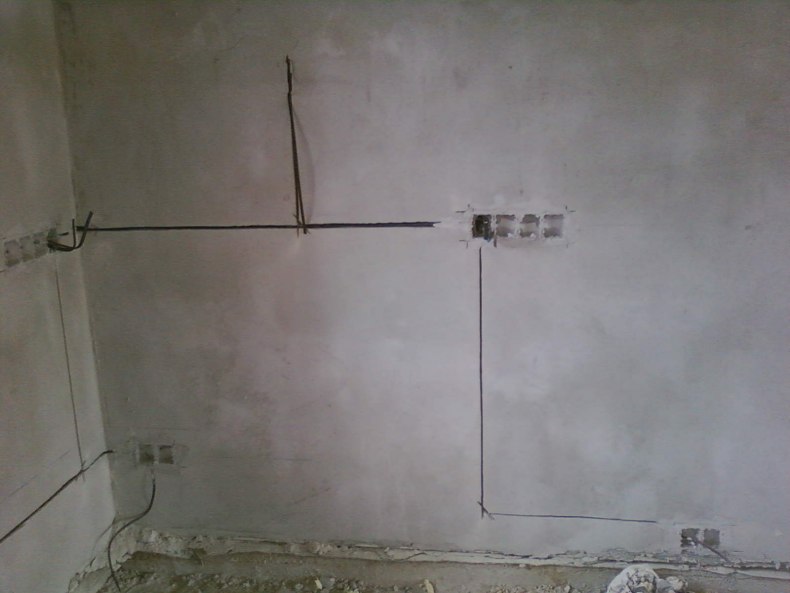

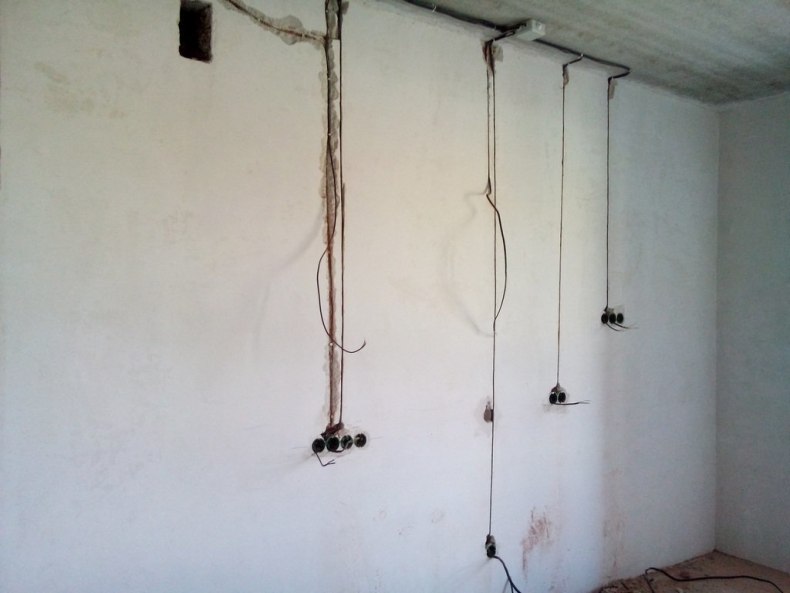

Сначала нужно на стенке обозначить при помощи карандаша либо маркера отметки, где будут находиться переключатель и розетки. После чего чертятся полосы, где будет размещаться кабель.

Непременно необходимо обусловиться с местом, на которое будет крепиться коробка рассредотачивания проводов. После чего приступают к проведению пути кабелей от электрощетка до определенной электрической точки.

Данный шаг позволяет наглядно оценить будущую работу. Можно узреть какие-то ошибки, и произвести изменение в схему.

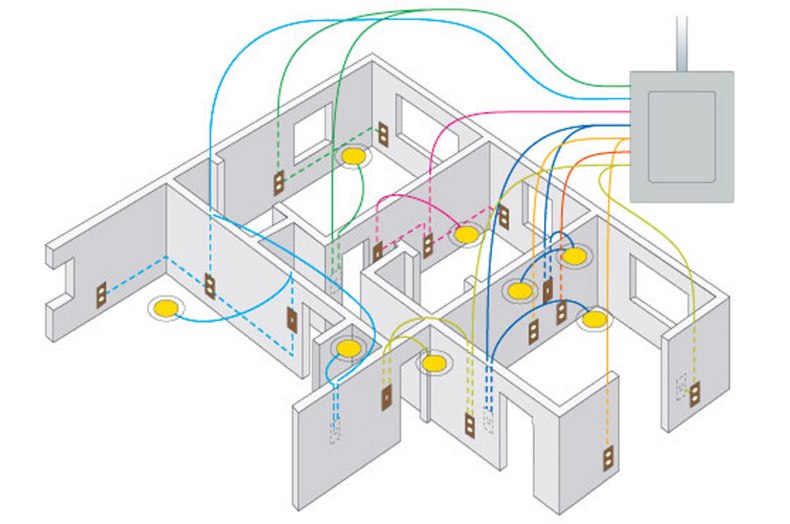

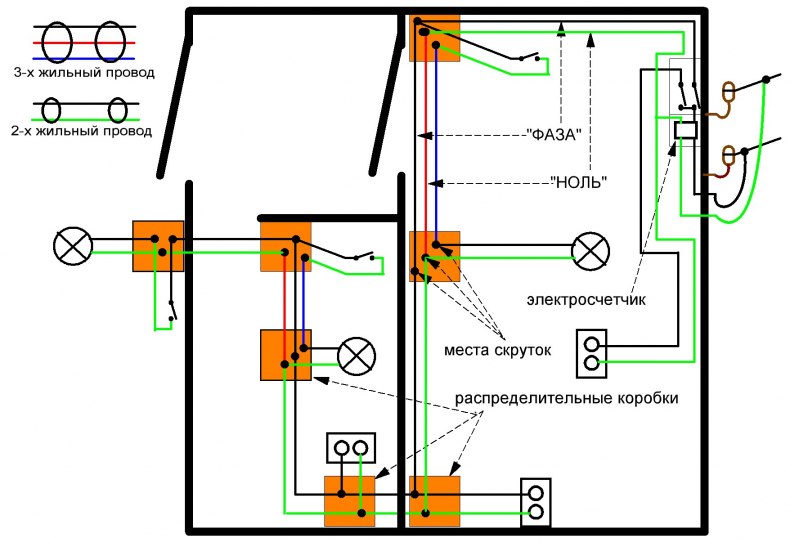

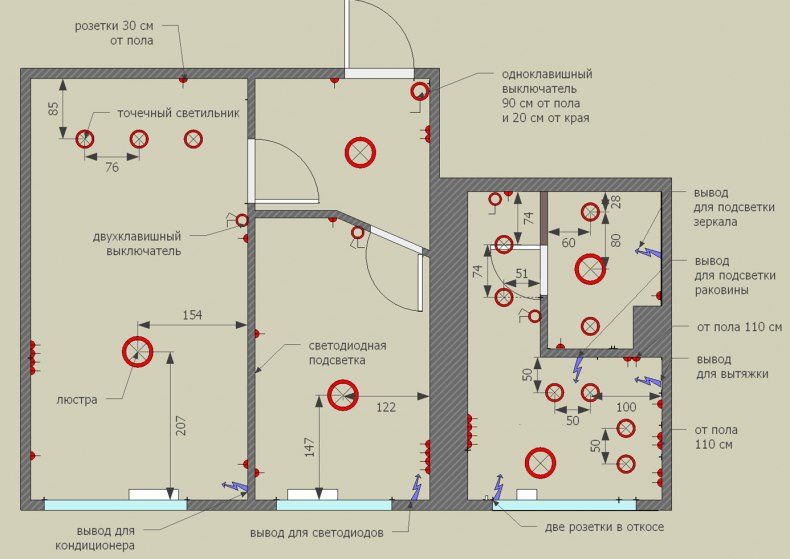

Схема разводки проводки

В этом случае когда электрический щиток находится в границах жилого помещения, то разводка идет:

• В санузел;
• Коридор и кухонная зона;
• Комнаты.

Когда в доме имеется электроплита, то необходимо выполнить для неё отдельный вывод кабеля.

Нельзя забывать о правилах безопасности, потому любая группа сети должна владеть особыми предохранителями. Это устройство позволяет защищать электроприборы от перепадов напряжения.

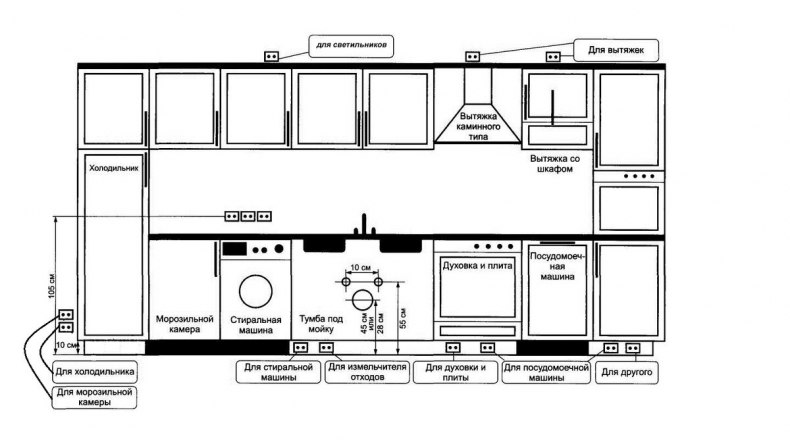

• Когда проделан подготовительный шаг работы по проектированию всех групп сети, нужно обусловиться с размещением главных потребителей электроэнергии — это холодильник, печь, плитка микроволновка.
• После перебегают к нахождению места крепления переключателей, розеток. Нужно просчитать длину шнуров, дабы соединить все цепи электричества.
• Спецы советуют составить два плана разводки электросети, один применять во время ремонтных работ, а другой хранить совместно с документами. Так как может произойти ситуация, когда схема пригодиться, к примеру при перепланировках.
• Предварительные работы завершены, и сейчас мастер может перейти к четкому плану, в каком будут находиться реальный метраж жилого помещения и выделены места проводки.

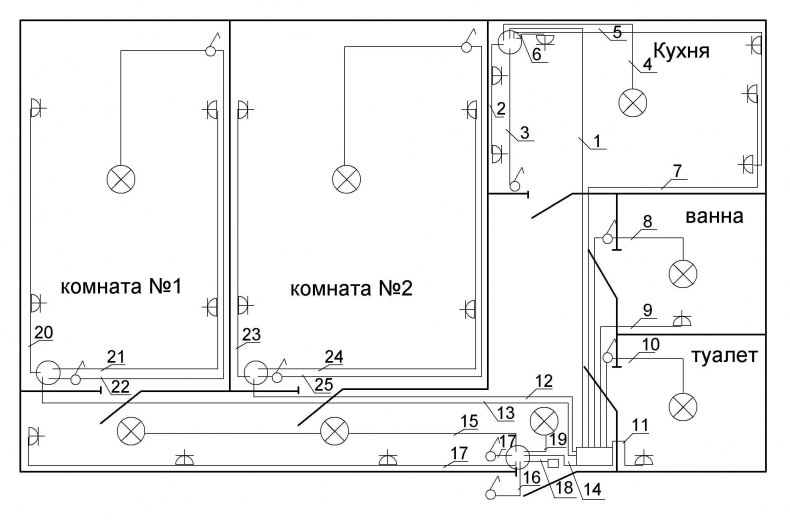

Все электроточки на чертеже обозначаются принятыми обозначениями, они все между собой соединяются единой линией. Дабы легче читать схему и осознавать, какие провода применяются, то рекомендуется выделить другими цветами точки заземления, основное освещение и силовые провода.

Данный процесс не обычной, но если пристально изучить все этапы разводки проводки, то полностью можно выполнить это без помощи других.
