Проводку в сарае полностью может быть выполнить своими руками, но необходимо учесть некоторые аспекты. В хозпостройках, обычно, отсутствуют отопление, и влажность временами увеличивается, потому исходя из убеждений эксплуатации электрического оборудования они относятся к небезопасным помещениям. При проведении работ требования к пожарной и электробезопасности должны быть строго соблюдены.
Требования ПУЭ
Правила установки электрического оборудования — ПУЭ — разработаны специально для обеспечения безопасности эксплуатирования электрических силовых линий и устройств. Для проводки в сарае должны производиться условия:
- в неотапливаемых помещениях с завышенной влажностью, также в древесных каркасных сооружениях кабель прокладывать в железных коробах либо трубах;
- в сухих и теплых постройках разрешено применять открытый и закрытый метод проводки без железных защитных оболочек;
- в сырых помещениях — погребах, теплицах — использовать провода с двойной изоляцией, а прокладывать их необходимо в железных каналах, выключатели и розетки выносить за границы небезопасной зоны.
Сечение кабеля подбирается исходя из планируемой мощности подключаемых устройств. В стандартных критериях для питания от домовой сети применяется кабель ВВГнг с медными жилами сечением более 2,5 мм².
Принципиально. Если будет установлено энергоемкое оборудование, необходимо выполнить расчет сечения по мощности и подобрать проводку соответственных черт.
Подключение к домовой сети
В нашем случае сарайчик построен из керамзитобетона и кирпича. Толщина стенок 30 см. Подразумевается отопление электроприборами в особо холодные деньки. Проводка будет изготовлена из двухжильного кабеля сечением 2,5 и 1,5 мм² открытым методом.
Почетаемые читатели, это продолжение статьи про строительство сарая своими руками, эту статью мы не так давно добавили на веб-сайт и советуем также к вашему чтению.

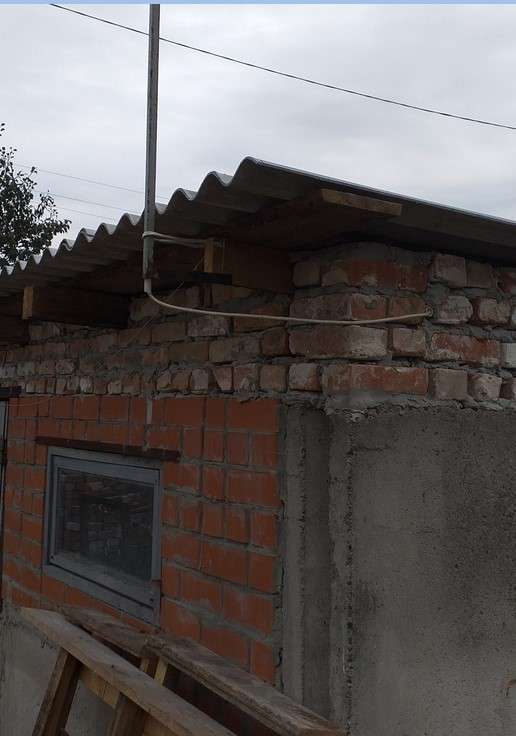

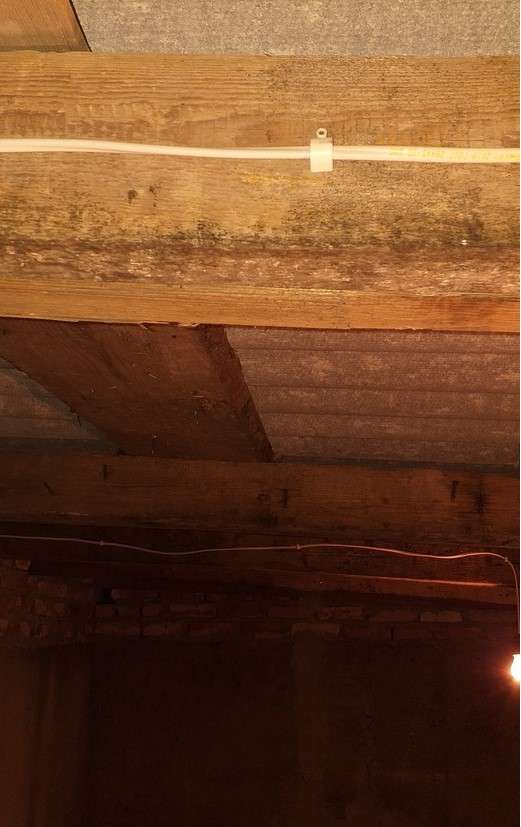

Подключение осуществляется при помощи воздушной полосы. Один конец кабеля присоединен к домовой сети, 2-ой пропущен через железную трубку, закрепленную к конструкциям сарая, и заведен в помещение через маленькое отверстие в кладке из кирпича. Ноу-хау — в канал вставлен отрезок пластмассовой трубы, дабы изоляция меньше перетиралась.
Установка УЗО
К электрической системе сарая будет подключаться автоматический выключатель УЗО на 10 ампер. Устройство защитного отключения предутверждает поражение человека либо животного электрическим током при соприкосновении с источником напряжения, также возгорание в итоге повреждения изоляции.
Аппарат реагирует на разницу потенциалов между входящим и исходящим током, которая в норме равна нулю. В случае пробоя изоляции оборотный ток миниатюризируется, и УЗО автоматом отключает подачу электричества.

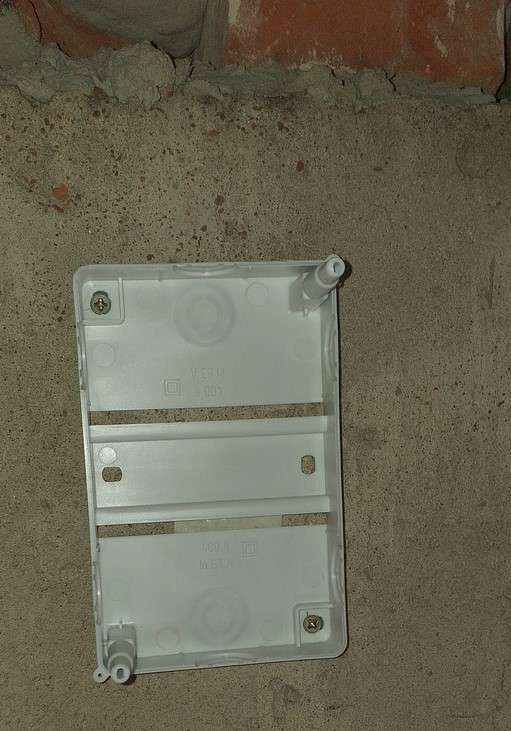

Корпус устройства закрепляется к стенке ниже уровня стропил либо перекрытия на 15-30 см.
Одна жила заводится в аппарат, другая соединяется впрямую. Нулевой провод можно не изолировать.

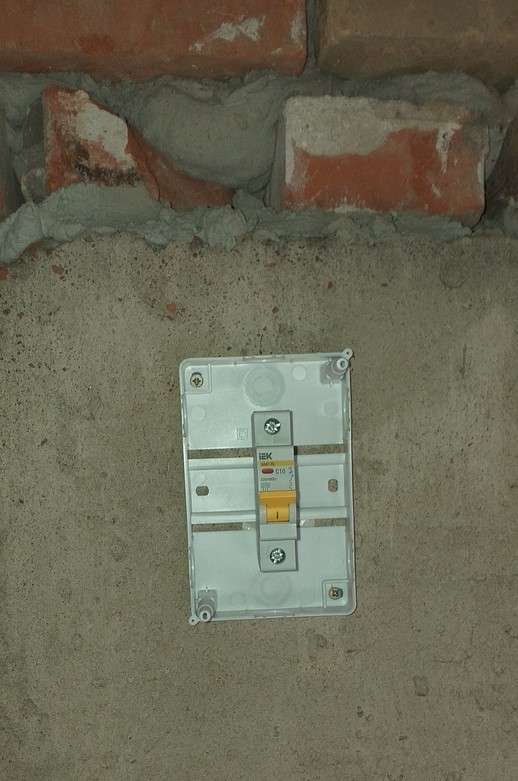

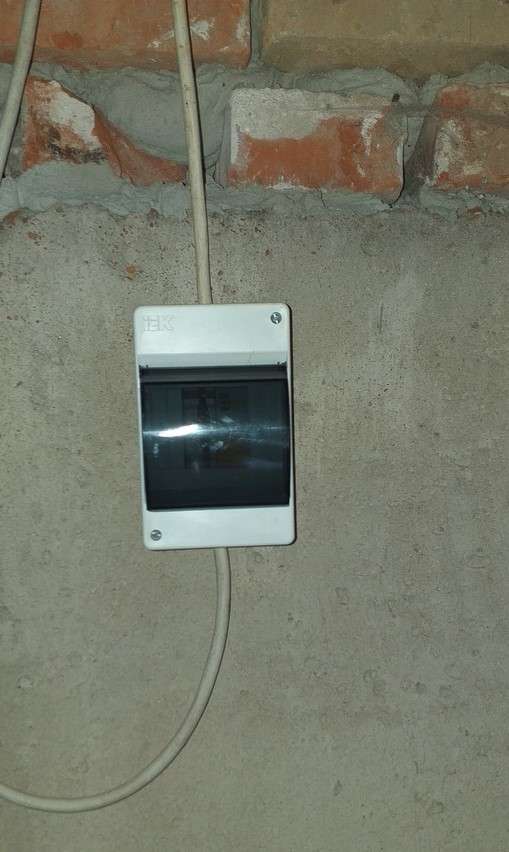

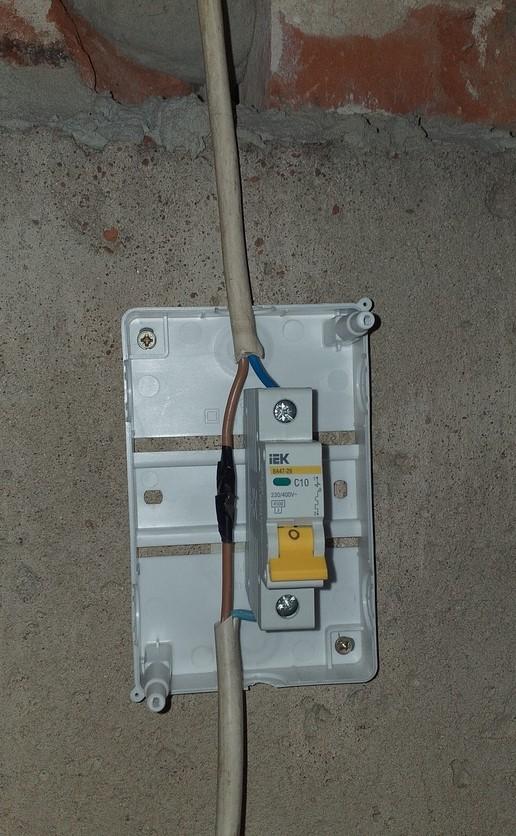

Готовое УЗО
Установка распределительной коробки
В распределительной коробке входящее электропитание распределяется по отдельным линиям для всех энергопотребляющих точек. В сарае запланирована 1 розетка и один выключатель на две лампочки. Согласно правилам, силовые кабели для освещения и розеток прокладываются раздельно.
Коробка устанавливается таким макаром, дабы от нее было комфортно разводить кабели к фурнитуре. В нашем случае она размещена над розеткой. Проводку принято прокладывать по взаимно перпендикулярным линиям вертикально и горизонтально.

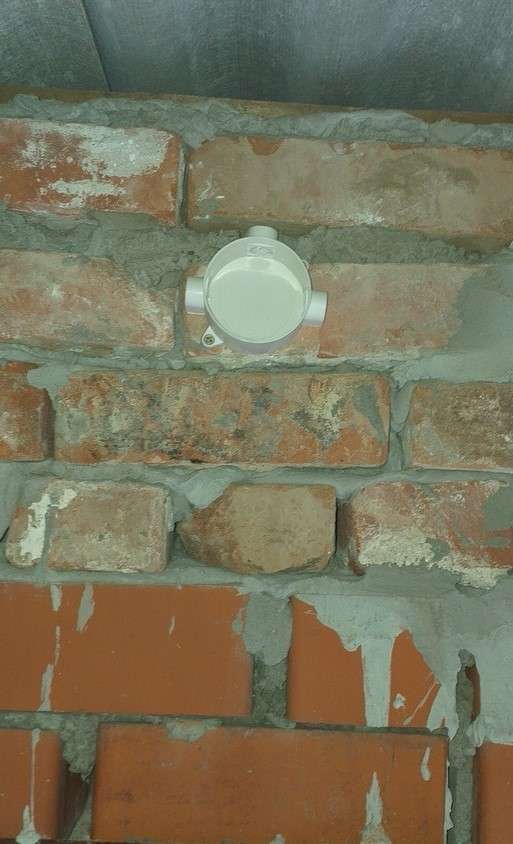

Корпус коробки, закрепленный на стенке
Когда будут проложены все кабели, их концы заводят в коробку, разделывают с припасом длины на 5-7 см. После подключения к подходящим фазам и скрутки проводов с изоляцией закрывают распределительную коробку крышкой.

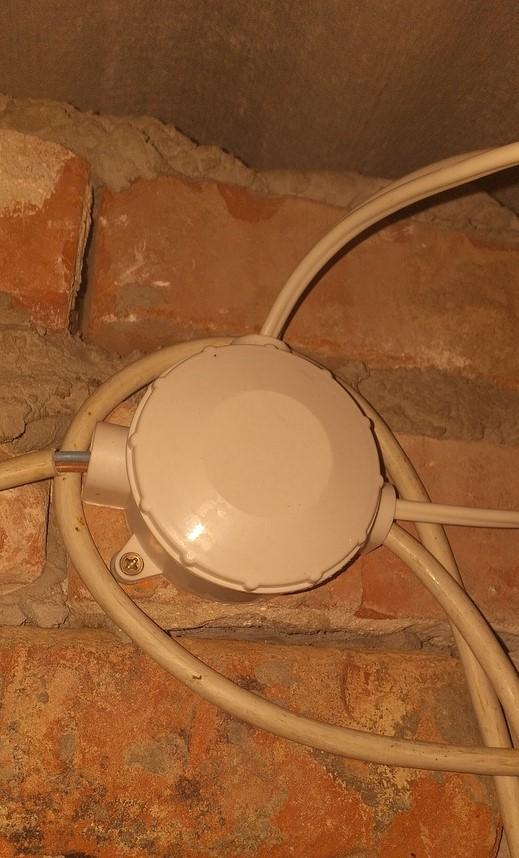

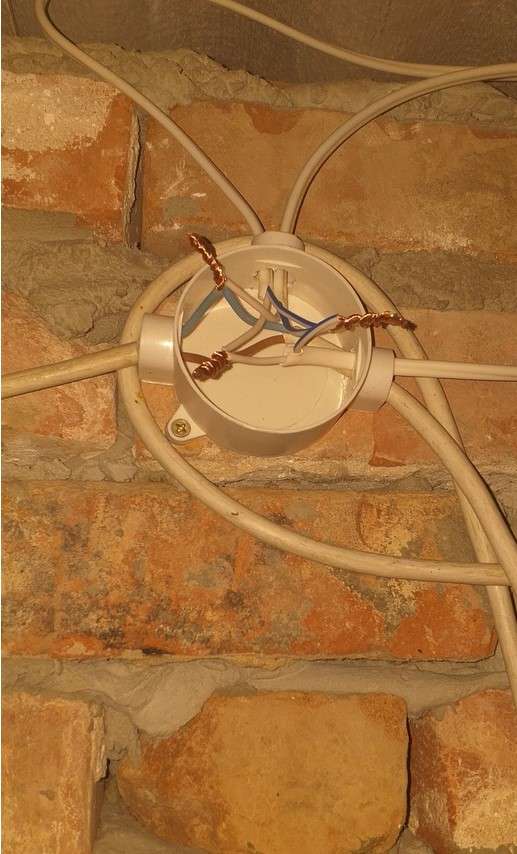

Коробка с проводкой

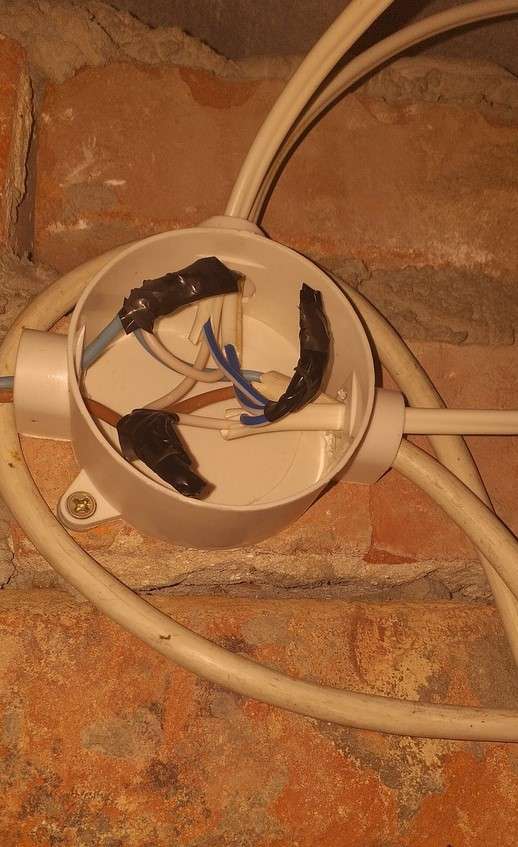

Скрутка проводов с изоляцией
Где установить розетки и выключатели
По нормативам в домах и квартирах розетки устанавливают на высоте 30 см, а выключатели на 90 см от пола. В личном сарае можно не придерживаться серьезных требований по размещению фурнитуры и располагать ее очень комфортно: выключатель вблизи с входной дверью в прямом доступе, а розетку поблизости того места, где будет находиться электрическое оборудование.

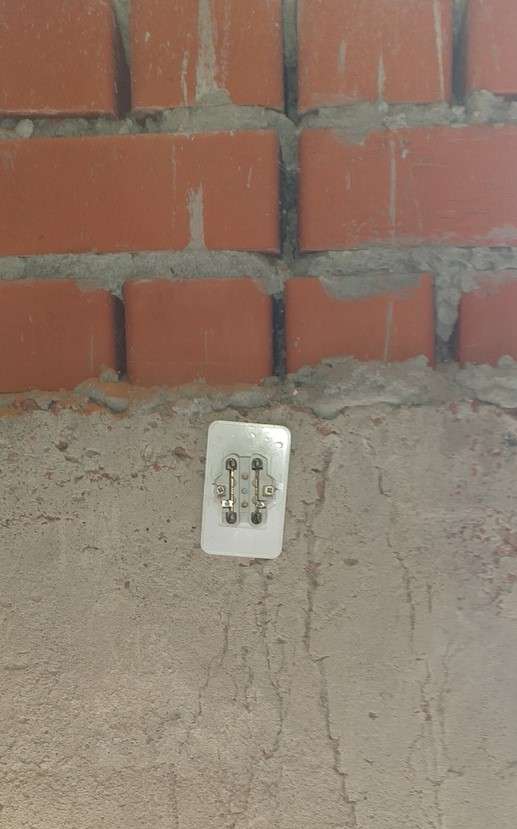

Подключение розетки и выключателя
Электрофурнитура в нашем случае затратного типа. Стенки сарая довольно твердые, и прорубать штробы под провода, розетки и выключатели было бы нецелесообразно.

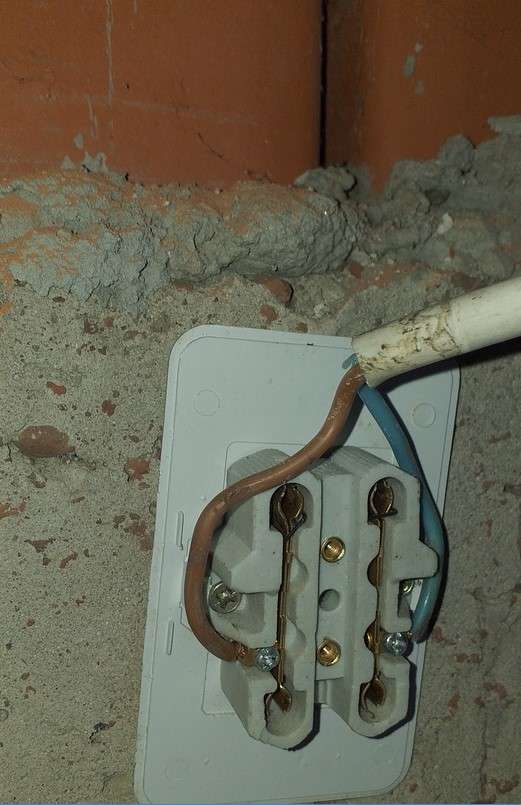

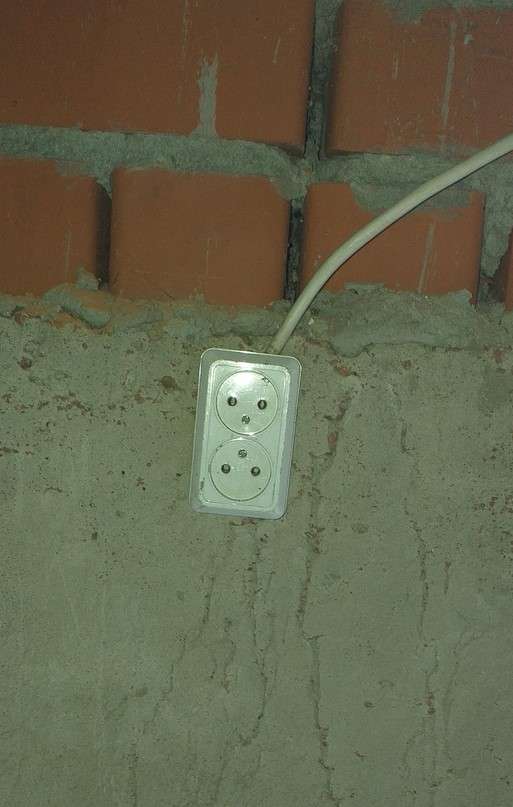

Установка затратной розетки
Согласно правилам электрики в розетке фаза подключается к левой клемме, ноль к правой (синий и красный провод).

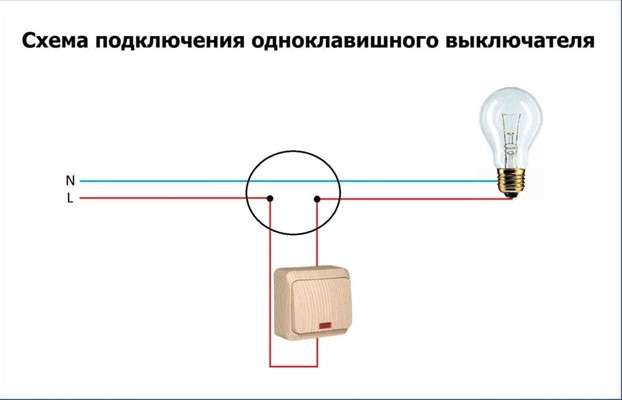

С выключателем чуть по другому. К нему необходимо подвести фазу, а к лампочке ноль.
При нажатии кнопки выключателя цепь замыкается, лампочка зажигается. В нашем сарае 2 устройства освещения, которые подключены параллельно. Проводка фиксируется пластмассовыми скобами к опорам перекрытия.
Концы кабелей от розетки и выключателя подводятся к распределительной коробке, где надлежащие провода соединяются и изолируются.
Необходимо ли заземление
Заземление представляет собой проводник, отводящий электрический ток в нейтрализующий напряжение контур. Это может быть железная конструкция, вкопанная в землю, либо арматурный каркас фундамента. Попадая в проводящую среду огромного объема, ток одномоментно рассеивается, возможность электрического удара неоднократно понижается.
Принципиально. Если в сарае подразумевается установка массивного электрического оборудования, заземление устраивается в неотклонимом порядке.
В нашем случае такая мера была бы лишней, так как сарайчик вначале планировался для содержания животных, а не под мастерскую.
Тесты

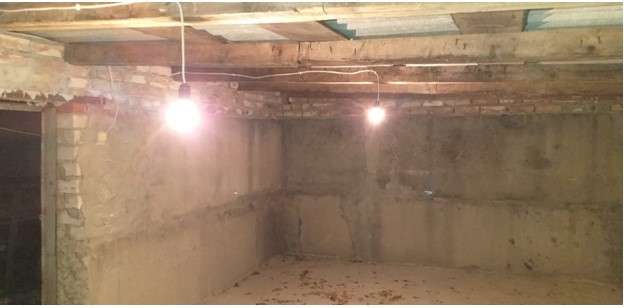

После того, как розетка и выключатель установлены, а лампочки вкручены в плафоны, необходимо провести 1-ый пробный пуск. Если после включения лампочки пылают, розетка работает, — все в порядке, работа удачно завершена.
Если же лампочки не пылают либо мигают или искрит проводка, необходимо проверить цепь на отсутствие разрыв, потуже затянуть винты автомата. К дилеммам могут привести несоответствие фазы и нуля, нарушение целостности изоляции в скрутках, соединение меди с алюминием.
Нельзя забывать о технике безопасности: не работать с присоединенной сетью, применять инструмент с изоляцией, избегать попадания воды на провода и приборы.
Схема проводки на даче своими руками
В современных пригородных домах, расположенных в границах дачи либо на садовом участке, сделаны все нужные условия для комфортабельного проживания. Немаловажную роль в разработке таковой уютной обстановки играет хорошо выполненная проводка в дачном доме и за его пределами. С видом 1-го из её выполнений можно ознакомиться на следующем рисунке.
Открытая проводка на даче
При верно обустроенной проводке на даче по своим нагрузочным чертам она ничем не уступает, а иногда и превосходит подобные характеристики для городских квартир. Последнее разъясняется тем, что в пригородных критериях может быть устройство повторного защитного заземления, также подключение любого силового электрического оборудования по трехфазной схеме.
Методы обустройства
По обозначенным выше причинам проводку, прокладываемую в современном дачном домике, принято считать сложной электротехнической системой, к проектированию которой следует отнестись максимально пристально. Повышенное внимание до монтажных работ нужно уделить следующим вопросам:
- Тип проводки, который нормально подходит для прокладки в данных определенных критериях;
- Наличие в хозяйстве, вместе с рядовыми бытовыми потребителями, отдельных силовых агрегатов, таких как электродвигатели, котлы, насосные станции и им подобные;
- Необходимость в организации повторного заземления, применяемого для защиты всего имеющегося на участке силового оборудования.
Дополнительная информация. Все вышеперечисленные вопросы должны быть рассмотрены и в этом случае, когда они касаются монтажа проводки в особняке.
Неважно какая проводка на даче своими руками обустраиваемая фактически с нуля, может производиться по одному из следующих методов:
- Рядовая «открытая» прокладка, при которой провода ведутся вдоль стенок либо по угловым частям комнат (у пола либо потолка) в закрываемых крышками кабель каналах. Время от времени для таковой прокладки применяются плинтуса с имеющимися в них особыми нишами (следует отличать их от каналов, созданных для укладки компьютерных, телевизионных и других кабелей);
- На сто процентов открытая проводка, выполненная в стиле «ретро» и состоящая из стилизованных под старину крепежных роликов с зафиксированными на них декоративными проводами (смотрите фото ниже);

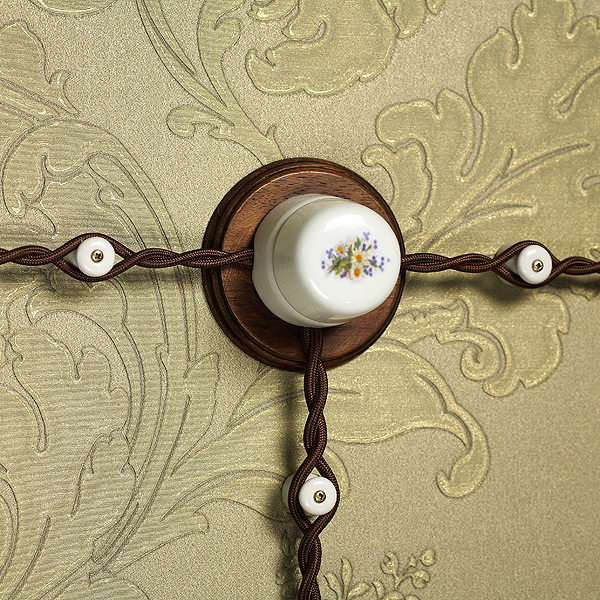

Декоративная проводка
- Отчасти сокрытая проводка, при которой жгут с проводами протягивается в нишах за декоративной облицовкой бетонных, кирпичных либо древесных стенок;
- Сокрытая проводка, прокладываемая в глубине настенных панелей, в каких перед укладкой подготавливаются особые выемки, именуемые штробами (этот способ в большинстве случаев практикуется при обустройстве проводки в коттеджах).
Нужное пояснение. Последний из перечисленных методов подходит только для ситуаций, когда проводка в особняке прокладывается по стенкам не из сплошной древесной породы либо крепкого железобетона.
Отчасти и на сто процентов сокрытую проводку рекомендуется обустраивать в тех ситуациях, когда имеется возможность обеспечить к ней доступ (с целью последующего ремонта либо замены повреждённых участков). Для этого она прокладывается в особом гофре либо пластмассовых трубах, из которых жгут проводов в случае необходимости просто вытаскивается.
Набор девайсов изделий
В набор проводки, обустраиваемой в расположенном в саду домике либо в особняке, должны заходить такие составляющие, как:
- Сами прокладываемые заблаговременно обмысленным методом провода;
- Так именуемые «подрозетники», нужные для закрепления на них распределительных коробок, розеток и выключателей;
Направьте внимание: Когда применяется сокрытая разводка проводки, изделия наподобие «подрозетников» обычно не применяются.
- Распределительные коробки;
- Автоматические выключатели;
- Установочные изделия (розетки, патроны для ламп и сами выключатели).
Прокладываемый по стенкам многожильный кабель АВВГ идеальнее всего сходу приготовить в 2-ух разных исполнениях, отличающихся сечением входящих в него жил. Одно из них должно быть 1,5 мм², а 2-ое – 2,5 мм². Более «мощную» проводку применяют на подведение питания к силовому оборудованию (для водонагревателей, насосов и схожим им агрегатов).
Изделия с сечением жилы 1,5 мм² потребуются для обустройства разводки, прокладываемой до выключателей, распределительных коробок и розеток, созданных для коммутации домашней техники обыкновенной мощности.
Дополнительная информация. При монтаже проводки рекомендуется применять типовые распределительные коробки, дозволяющие коммутировать и делать разветвления проводов сходу в нескольких направлениях (смотрите фото).

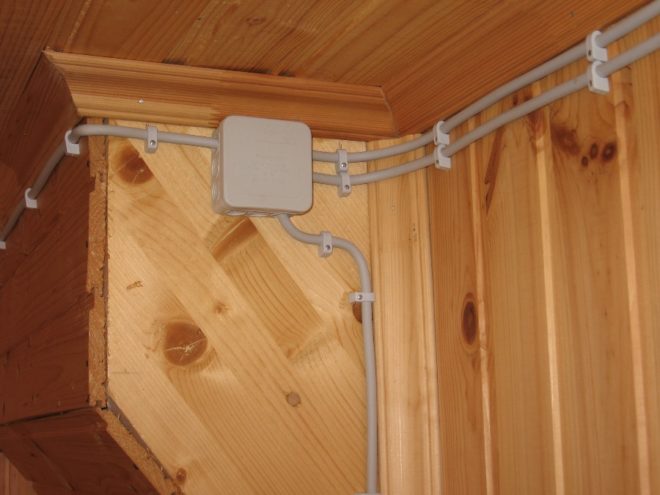

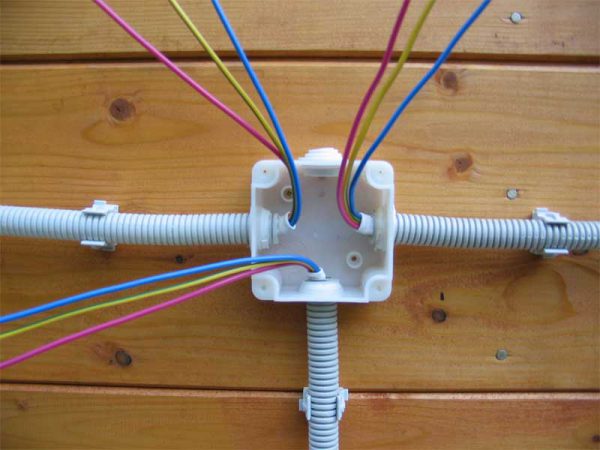

Коробка с проводами
Выбор автоматов и коробок
При обустройстве схемы проводки на даче своими руками, независимо от её вида, электрику либо конкретному исполнителю необходимо будет установить несколько таких коробок. При выборе электроустановочных изделий следует исходить из типа и номинала тока, на которые они рассчитаны (16 либо 25 Ампер, к примеру). 1-ые используются для коммутации либо подводки электропитания к потребителям малой и средней мощности.
Изделия же с большенными значениями предельного тока предназначаются для подключения к более массивным нагрузкам, относящимся к силовому оборудованию (к стиральной машине, духовой печи либо бойлеру, к примеру). Время от времени к этой же категории относят энергоёмкие эталоны электрических чайников и самоваров.
Перед выбором автоматических выключателей следует держать в голове о том, что они созданы для защиты отдельных линий от токовых перегрузок и должны подбираться с учётом суммарной мощности включённых в данную цепь нагрузок.
Направьте внимание! Более распространённые номиналы автоматических отключающих устройств – 16 и 25 Ампер, другими словами те же значения, что и для установочных изделий (эталон такового устройства на рисунке ниже).

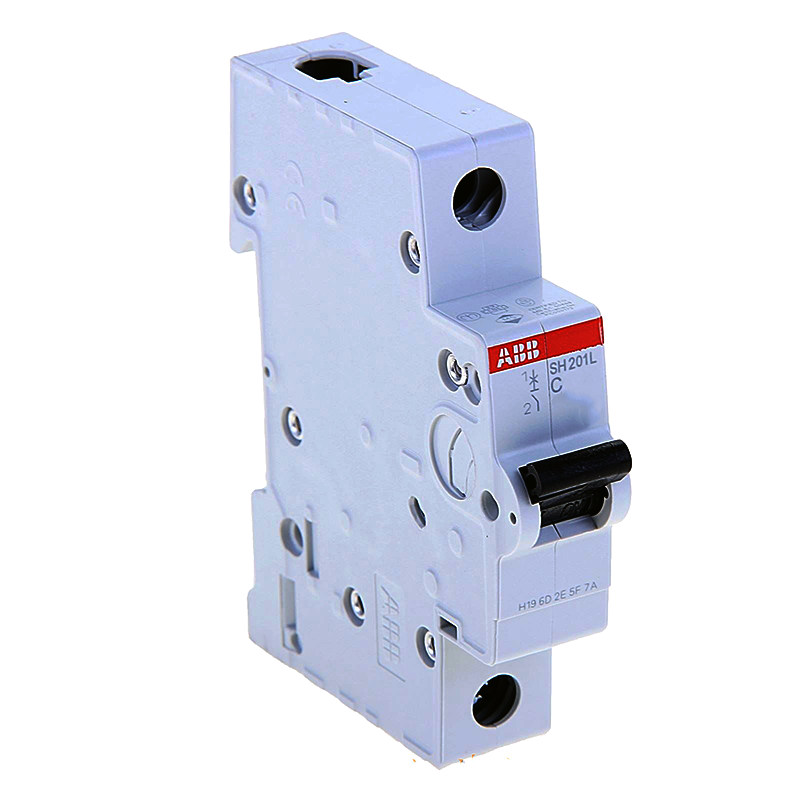

Автоматический выключатель
Кроме вышеперечисленных частей, в состав проводки заходит огромное количество вспомогательных изделий и расходных материалов, таких как кабельные каналы, клеммы, метизы и изолирующие трубки (кембрики).
Для прокладки стилизованной под старину открытой проводки будет нужно запастись особыми роликами, на которых будут крепиться прокладываемые вдоль стенок провода.
Выбор типа проводки
При решении вопроса о том, как выполнить проводку в пригородном доме либо на даче, прежде всего, следует обусловиться с тем, какой из 2-ух её видов лучше: открытая либо сокрытая. Для получения ответа на этот вопрос разглядим плюсы и недочеты каждого из предлагаемых вариантов, отличающихся собственной эстетической привлекательностью и быстротой обустройства.
Не очень комфортная исходя из убеждений эксплуатации открытая проводка имеет бесспорное преимущество только в одном случае – если она осуществляется в ретро стиле и дополняет интерьер, оформляемый под старину. Ещё один случай принужденного её использования – это когда стенки коттеджа, к примеру, сделаны из крепкого железобетона, и долбить их с целью проделывания штроб нет никакого желания.
Принципиально! В случае особенных требований по безопасности эксплуатации проводки (при наличии в семье малеханьких малышей либо легковоспламеняющихся облицовочных материалов) она должна прокладываться исключительно в штробах, т. е. скрытно.
При оценке способов прокладки исходя из убеждений безопасности эксплуатации и способности проведения ремонта предпочтение отдаётся проводке, сокрытой за декоративной обшивкой и проложенной в гофре либо особом пластиковом канале. Для того дабы избежать случайного повреждения проводов при забивании гвоздиков в обоих этих случаях рекомендуется укладывать их на одинаковом удалении от пола либо потолка (кому как удобнее).
При наличии хоть какой способности проложить проводку открыто всегда необходимо учесть тот факт, что её облагораживание востребует наименьших трудовых издержек (другими словами обойдется в конечном итоге дешевле).
Порядок монтажа
Для того дабы обустроить проводку в личном доме своими руками, будет нужно приготовить следующий монтажный инструмент:
- Плоскогубцы и бокорезы;
- Набор отвёрток и остро заточенный монтажный ножик;
- Изоляционную ленту;
- Усадочные трубки (по необходимости).
Также необходимо будет приготовить схему проводки на даче своими руками прорисованную после кропотливой проработки порядка её размещения. По окончании составления схемы на её базе делается разметка мест монтажа установочных изделий, также трасс, по которым проводку следует прокладывать.
Принципиально! Прежде всего, выделяется место под распределительный шкаф с установленными в нем линейными автоматами (смотрите фото ниже по тексту).

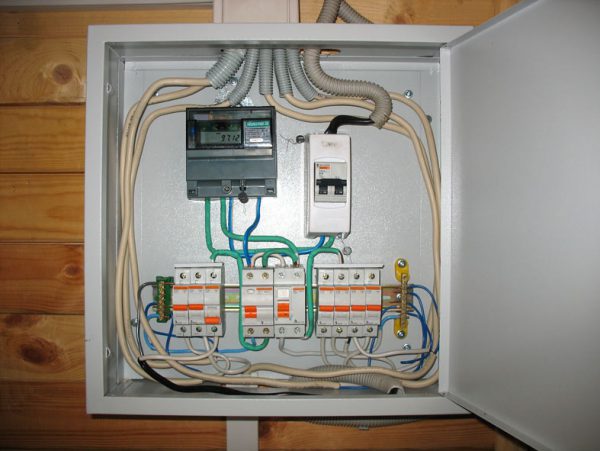

Шкаф с автоматами
Начиная от него, провода расползаются по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей поначалу осуществляется их неполный установка, при котором они просто фиксируются в заблаговременно приготовленных нишах либо на подрозетниках (при открытой прокладке).
После чего можно перебегать к монтажу жгута проводов одним из заблаговременно избранных способов, а конкретно:
- При на сто процентов сокрытой прокладке кабель с жилами поначалу укладывается в уже приготовленный штроб, фиксируется там особыми скобками, а потом заделывается консистенцией из алебастра и мела. Вид сокрытой проводки до заделки представлен на рисунке ниже;

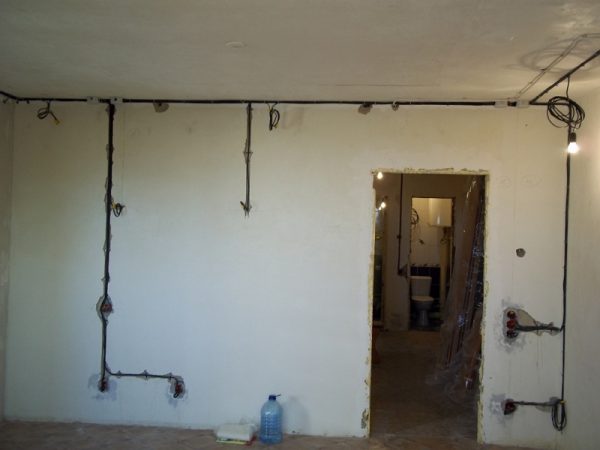

Разводка сокрытым методом
- В согласовании со схемой проводки на даче своими руками обустраиваемой за отделочными панелями, до этого она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заблаговременно размеченных местах;
- По окончании этих операций перебегают к монтажу распредкоробок, также устанавливаемых в за ранее размеченных местах;
- На оканчивающей стадии электромонтажных работ концы проложенных тем либо другим методом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
- Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.
При проведении этих операций принципиально соблюдать следующие правила подключения:
- К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий голубую расцветку, – нулевой;
- К выключателю должен подходить только один красный провод, другими словами он врубается непременно в разрыв фазной подводки;
- В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вкупе с нулевой жилой.
В заключение отметим, что схема проводки в пригородном доме должна учесть не только лишь размещение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В данном случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответственного типа, рассчитанным на огромные токи.
