Этот преобразователь работает благодаря индуктивной нагрузке. Невзирая на то, что он изготовлен с внедрением обычных частей, его работа все же идеальна. В схеме применяется таймер NE555 в качестве генератора и транзисторы для управления. Это позволяет получить напряжение 24В на его выходе при токе 1,5 Ампер. Не считая того, он имеет контроль выходного напряжения.
Со всеми доступными на рынке компонентами, когда мы говорим о переключающем регуляторе, мы сразу думаем о спец интегральной схеме, управляющей 2-мя полевыми транзисторами и трансформатором. Кажется сложным представить схему, состоящую из транзистора и некоторых других компонент.
Что все-таки, невзирая на наличие определенных компонент (к примеру, преобразователя неизменного тока LM2576 либо драйверов для MOSFET SG3524, TL494, UC3842 и т. д.) которые упростили бы исследование и реализацию коммутативных редукторов либо усилителей, мы можем показать для вас, что все еще можно создать неплохой, надежный коммутационный преобразователь, используя только дискретные составляющие схема приведена на рисунке.
В этой статье, практически, предлагается схема увеличения напряжения, разработанного в согласовании с принципом нагрузки индуктивности, в каком мы приводим катушку, используя полевой МОП-транзистор, возбуждаемый импульсами, генерируемые нестабильным мультивибратором.
Уникальная цепь оборотной связи (реализованная с дифференциальной цепью с биполярными транзисторами) способна регулировать выходное напряжение, делая его нечувствительным к изменениям нагрузки, приложенной к нему. Все это позволяет получать 24 В, начиная с 12 В неизменного тока и обеспечивая 1,5 А, другими словами всего 36 Вт. Таким макаром, это устройство приспособлено для многих применений, требующих стабилизированного источника питания 24 В.
Это по сути облегченный способ и итог объединения простых цепей, приобретенных на обычных компонентах. В сути, это генератор прямоугольных импульсов, который управляет полевым МОП-транзистором через драйвер MOSFET временами замыкает на землю, катушку, которая копит энергию и восстанавливает ее во время пауз, и на фильтр L/C, применяемому для выравнивания выходного напряжения. Таким макаром, можно вернуть отлично отфильтрованное неизменное напряжение, амплитуда которого стабилизирована благодаря вмешательству определенной цепи оборотной связи.
Как видно на рисунке, NE555 смонтирован по типовой схеме, для генерации прямоугольных импульсов, имеющей рабочий цикл (отношение продолжительности положительного импульса к продолжительности полного периода), регулируемый с внедрением потенциометра R7.
Принципная схема преобразователя
Принципная схема преобразователя
Четкая установка рабочего цикла сигнала, генерируемого микросхемой и, поэтому, сигнала, который управляет дросселем L1 (фиг. 2) через МОП-транзистор, является основой для правильной работы схемы.
По сути, наилучшая стабилизация выходного напряжения достигается при работе катушки на пределе «изгиба» кривой обоюдной индукции. Таким макаром, малозначительные конфигурации амплитуды управляющих импульсов, обусловленные. Благодаря вмешательству оборотной связи, можно получить дискретные конфигурации выходного напряжения.
Выходное напряжение регулируется, состоящая из усилителя очень специфичной ошибки, это дифференциальный каскад, реализованный на 2-ух PNP-транзисторах. Так как дифференциальный усилитель имеет характеристику обеспечения выхода напряжением, прямо пропорциональным разности потенциалов, приложенных к его входам, мы можем прийти к выводу, что потенциал, который он обеспечивает, находится в зависимости от разности между частью выборочного напряжения выход и опорный потенциал.
Опорный потенциал фиксирован. Он обеспечен 10-вольтовым стабилитроном (DZ1), поляризованным резистором R1. Делитель напряжения, состоящий из R3 и R5, воспринимает часть выходного напряжения. База транзистора T1 действует как инвертирующий вход, в то время как база T2 соответствует не инвертирующему входу. Если у вас есть какие-либо сомнения, учтите, что повышение выходного напряжения наращивает потенциал на T2, таким макаром, ограничивает T2 блокировкой и принуждает уменьшить падение напряжения на резисторе R2.
Это определяет повышение напряжения Vb T1, тем растет коллекторный ток. В итоге падение напряжения на резисторе R4 меняется соответственно. Таким макаром, вы видите прямую пропорциональную связь между потенциалом оборотной связи и потенциалом, выходящим из дифференциальной ступени.
Но какова цель последнего? Это до боли просто, он повлияет на выходной каскад для динамического ограничения амплитуды импульсов, которые заряжают индуктивность L1, если выходное напряжение возрастает очень сильно, либо для роста этой амплитуды, если напряжение падает под действием очень огромного заряда. Его работа ординарна: прямоугольные импульсы, которые управляют полевым МОП-транзистором, достигая этой точки при помощи обычного драйвера с дополнительной симметрией на базе транзисторов T3 (NPN) и T4 (PNP).
Этот драйвер обладает неплохой чертой, он дает очень резкие положительные импульсы и подводит управляющий вывод MOSFET к земле во время пауз. Основания дополнительных транзисторов, в свою очередь, получают прямоугольные импульсы через резистор. R9, но он также подключен к коллектору T5, который, со собственной стороны, управляется потенциалом ошибки.
Практическая реализация, я желал бы успокоить вас, так как, невзирая на наличие определенного контраста компонент, реализация доступна всем. Только один потенциометр должен быть отрегулирован. Используя интегральную схему, на рисунке.
Тема: Помогите уменьшить 24В до 14-12В
Миниатюры
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
CW 4EVER Регистрация 27.08.2008 Адресок Тосно, Ленинградская обл., Наша родина Возраст 37 Сообщений 5,305 Записей в дневнике 5 Поблагодарили 818 Поблагодарил 756
Как и в Российском языку.
CW 4EVER! :: 73. Антон (UA1CEC)-ATCC, RCWC
UA1CEC since 1998
Very High Power Регистрация 19.06.2002 Адресок JO40LB Возраст 64 Сообщений 2,698 Поблагодарили 319 Поблагодарил 86
Напряжение на обмотках тарнсформаторa прямо пропорционально количеству витков в обмотках.. Судя по фото в трансформаторе имеются 2 вторичные обмотки. Одна на 24в, другая вероятнее всего на 5в. Замерьте устройством и запишите точно сколько вольт на каждой обмотке? Если для вас не нужна обмотка на 5 вольт её лучше смотать, при всем этом пристально подсчитать сколько витков было на ней. Допустим получили 80витков. Означает для получения количества витков для 1 вольта необходимо просто 80витков поделить на 5вольт получите 16 витков.
Для вас необходимо напряжение 12в, означает 16витков*12в = 196Витков.
В трансформаторе для получения 24в в нашем примере 24*12=384витка.
Т.е. дабы получить разыскиваемые 12вольт для вас необходимо отмотать от обмотки 24в 188витков.
(384-196=188Витков)
Вы сможете и просто равномерно отматывать от обмотки 24в по нескольку витков и замерять промежные напряжение устройством. Через несколько таких шагов вы сами сообразите сколько необходимо ещё отмотать витков дабы вышло 12в
73! Александр (DF9FXK)
Very High Power Регистрация 08.11.2005 Адресок Тула Возраст 53 Сообщений 2,582 Поблагодарили 491 Поблагодарил 71
я бы на вашем месте ничего не отматывал,без опыта только всё испортите-надо померить все напряжения на отводах,аккуратненько отпаять выводы от отводов дабы вышло несколько обмоток и соединяя их в подходящих композициях получить необходимое напряжение,если так не получится то можно не разбирая сердечника сматывать подходящую обмотку,главное дабы она была сверху всех,отмотаете к примеру 5витков и запишите на сколько свалилось напряжение и далее пропорцией разберётесь сколько ещё отмотать
Последний раз правилось RA3POY; 28.11.2011 в 15:26 .
Very High Power Регистрация 19.06.2002 Адресок JO40LB Возраст 64 Сообщений 2,698 Поблагодарили 319 Поблагодарил 86
Вы частично правы, но дабы понизить напряжение таким макаром нужно часть вторичной обмотки подсоединить последовательно с первичной. Эта задачка ещё более тяжелая к тому же и поболее страшная для начинающего..
to Denis17
Имейте ещё в виду, обычно напряжение обмоток трансформатора расчитывают на более высочайшие напряжения. Это связанао с потерей напряжения на диодиках выпрямителя и, не считая того нередко после выпрямителя идёт стабилизатор напряжение который выдаёт стабилизированное неизменное напряжение те же 5в либо 12в. Соответсвенно для 5в обмотка может выдавать 7-8в, а для 12в 14-17в..
Если после трасформатора и выпрямителя у Вас будет применён стабилизатор на 12в, обмотку трансформатора можно вообщем не перематывать..
Последний раз правилось DF9FXK; 28.11.2011 в 15:53 .
73! Александр (DF9FXK)
Silent Key Регистрация 13.01.2003 Адресок Жабомишодраківка Сообщений 13,884 Поблагодарили 3911 Поблагодарил 1415
Знаю много людей , умеющих работать и руками и головой , но с электричеством не состоящих в родстве . Людям даёшь чёткие команды — они работают . И почти все выходит . Даже ПЧ контура в блоке FM переделывали и всё работает . Здесь главное — подход .
В этом случае . Создателю . Выполнить то , что необходимо — можно . Главное — не имея опыта — придётся издержать время и нервишки . + обзавестись паяльничком и устройством для измерения переменного напряжения .
Готов ? Взгляни пристально на выводы трансформатора . В оргтехнике обычно бортовое напряжение ( в отличие от компютера ) +24 и +5 . Так что там , может быть , есть и обмотка на 5 Вольт переменки . При включении 2-ух вторичных обмоток последовательно , но навстречу будет 24-5=19 Вольт переменки . Если есть несколько выводов первичной обмотки — это та , которая врубается в 220 — то необходимо отыскать те выводы , которые соответствуют наибольшему сопротивлению этой обмотки — они будут соответствовать 240 Вольт . При включении их в 220 — на выходе вторичных заместо 19-и будет уже Вольт 16 . А это уже может быть и довольно для применяемой схемы .
Нет ? Перематываем . Поточнее — отматываем . На будущее — вблизи с объектом на рисунке клади линейку и так , чтобы она попала в кадр . ТОгда будет проще обусловиться с советами — будут видны размеры , нередко это очень принципиально , как сейчас . Судя по всему в этом трансформаторе выходит 3.5-4 витка на 1 Вольт . Ненадобное необходимо смотать . За ранее включаем всё в розетку . Ещё раз меряем реальные напряжения . Аккуратно добираемся до подходящего отвода и отматываем витков 10 . Можно даже не откусывать сначала избыточное — померять : что там вышло . Посчитать . Ещё раз пристально взглянуть вовнутрь — может быть можно выполнить ОТВОД , не разматывая много . Если нет — отматываем .
Когда вышло то , что нужно , необходимо прийти к выводу на клемму . А на освободившееся место намотать вспять оставшийся излишним провод . Для этого необходимо терпение и способности . И ещё . Не запамятовай , что изоляция тут — лаковая . Она не такая крепкая , как пластик . Пристально мотреть и не допускать межвтиткового замыкания . Осыпашийся лак можно подкрасить ( в маленьких , естественно , количествах ) этим же лаком для ногтей .
Дерзайте , Парень !
Преобразователь 24/12 для автомобиля.
Пригодился мне как-то мощнейший преобразователь в машину с 24-х вольтовой борт-сетью для того, дабы питать в этом автомобиле устройства, с напряжением питания 12 вольт.
В продаже есть подобные устройства, но я решил собрать его без помощи других, так как мне увлекателен сам процесс творчества, ну и в наличии было под рукою огромное количество деталей от безперебойников и иной различной разобранной оргтехники, которым нужно было отыскать какое или использование.
В предшествующей статье я знакомил Вас с лабораторным блоком питания. Преобразователь для автомобиля собран по похожей схеме.
Так как в вышеупомянутом блоке питания, используемый там дроссель под большой нагрузкой у меня жужжит — в этой схеме было изготовлено маленькое изменение, с применением устройств, которые будут сформировывать крутые фронты и в связи с этим в этой схеме можно будет использовать дроссели наименьшей индуктивности, а поэтому работать они будут на бОльших частотах коммутации. А именно для формирования крутых фронтов в этом преобразователе применяется одна логическая микросхема К561ЛЕ5.

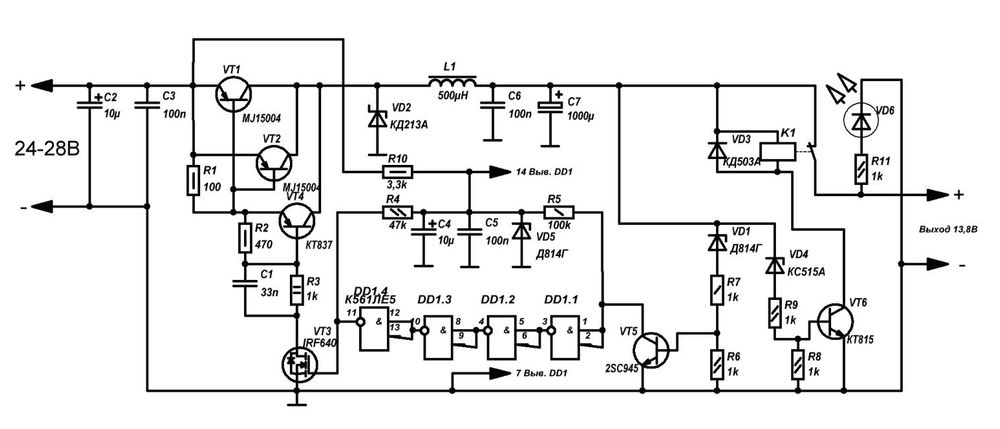

В конечном итоге вышла вот такая схема.
Так же, как и со сборкой блока питания, выходные транзисторы MJ15004 для этого преобразователя были взяты от бесперебойника.
MOSFET с N-каналом был взят из какого то принтера, но там пойдёт фактически хоть какой транзистор, с приблизительно такими-же параметрами. Главное дабы ток стока был более 1 Ампера (можно больше) и рабочее напряжение у него было не ниже входного напряжения. Можно даже испытать поставить транзисторы с материнок.

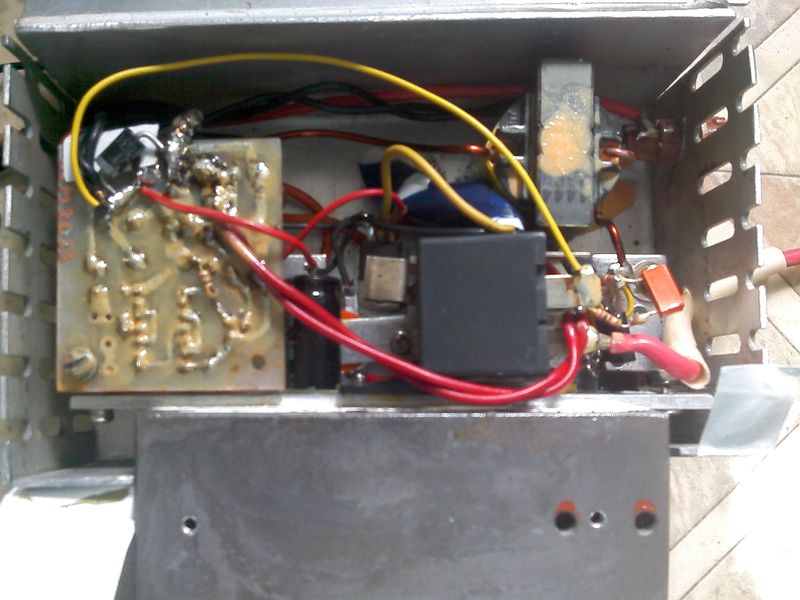

Дроссель изготовлен из магнитопровода от импульсного блока питания монитора. Его отлично видно ниже на фото монтажа преобразователя.
Можно для этого дросселя применять хоть какой подходящий сердечник, к примеру сердечники импульсных трансформаторов от компьютерных блоков питания, либо им подобные.
Под нагрузкой он тихонько шуршит.
Если будете использовать для дросселя сердечник от компьютерных БП, то аккуратненько его разбирайте. Дабы он легче разбирался — нагреваем магнитопровод трансформатора, я это делаю термовоздушной станцией, клей размягчается и он отлично разбирается.
Ещё его, если нет термовоздушной станции (фена), можно варить пару минут в воде.
Другими методами разборки он только ломается.
Разобрали, подождали пока остыл, и с родной катушки сматываем весь провод, а на его место наматываем новейшую обмотку, проводом 1,8 — 2,0 мм до наполнения каркаса (окна), это будет порядка 30-ти витков.
Собираем магнитопровод с зазором около 0,1мм, это, как мы знаем — один слой обыкновенной писчей бумаги.

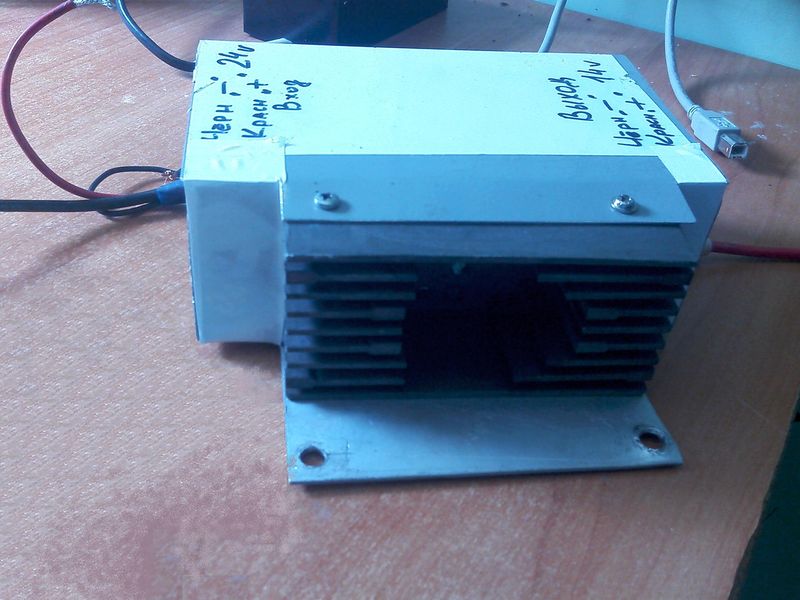

Внешний облик собранного преобразователя ниже на фото.
Да, на всякий случай добавил в схему и защиту, если вдруг пробьёт выходные транзисторы, либо по каким то причинам выходное напряжение будет выше 14,5 Вольт — то к потребителям оно не попадёт.
Схема защиты выполнена на транзисторе VT6, стабилитроне VD4 и реле К1.
Реле в схеме использовано обыденное от автомобиля, на 12 Вольт, с нормально-замкнутыми контактами.
Но его (схему защиты) в принципе можно и не ставить, вот уже пару лет работает, и пока не было проблем.
Ток нагрузки у этого преобразователя 10 Ампер, тянет он его без заморочек. Выходные транзисторы установлены на радиаторе, площадью около 150 кв.см. Радиатор закреплён на наружней стене устройства.
