Как выполнить мотор своими руками

Разглядим отдельные нюансы конструирования. Не станем обещать изготовка нескончаемого мотора, по типу творения, приписываемого Тесле, но рассказ предвидится увлекательным. Не станем беспокоить читателей скрепками и батарейками, предлагаем побеседовать, как приспособить уже готовый мотор под собственные цели. Понятно, что конструкций масса, все применяются, но современная литература базисные базы оставляет за кормой. Создатели проштудировали учебник прошедшего века, изучая, как выполнить электродвигатель своими руками. Сейчас предлагаем погрузиться в познания, составляющие базис спеца.

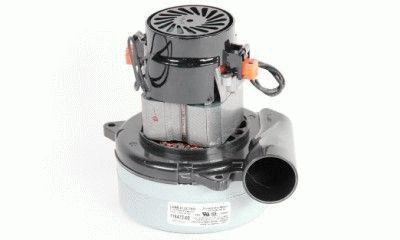

Почему в быту нередко используются коллекторные движки

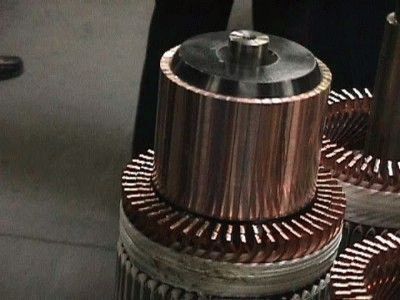

Коллекторный тип мотора

Если брать фазу на 220В, механизм работы электродвигателя на коллекторе позволяет сделать устройства в 2-3 раза наименее мощные, ежели при использовании асинхронной конструкции. Это принципиально при изготовлении устройств: ручные блендеры, миксеры, мясорубки. Кроме остального, асинхронный мотор трудно разогнать выше 3000 об/мин, для коллекторных обозначенное ограничение отсутствует. Что делает устройства единственно применимыми для реализации конструкций центрифужных соковыжималок, не говоря уже о пылесосах, где скорость нередко не ниже.

Отпадает вопрос, как выполнить регулятор оборотов электродвигателя. Задачка издавна решена путём отсечки части цикла синусоиды питающего напряжения. Это может быть, ведь коллекторному движку нет различия, питаться переменным либо неизменным током. В первом случае падают свойства, но с явлением мирятся из-за тривиальных выгод. Работает электродвигатель коллекторного типа и в стиральной машине, и в посудомоечной. Хотя скорости сильно отличаются.

Просто выполнить и реверс. Для этого изменяется полярность напряжения на одной обмотке (если затронуть обе, направление вращения останется неизменным). Другая задачка – как выполнить мотор с схожим количеством составных частей. Выполнить без помощи других коллектор навряд ли получится, но намотать поновой и подобрать статор полностью реально. Заметим, что от числа секций ротора зависит скорость вращения (аналогично амплитуде питающего напряжения). А на статоре только пара полюсов.

В конце концов, при использовании обозначенной конструкции удаётся сделать устройство универсальное. Работает мотор без усилий и от переменного, и от неизменного тока. Просто на обмотке делают отвод, при включении от выпрямленного напряжения используют вполне витки, а при синусоидальном только часть. Это позволяет сохранить номинальные характеристики. Выполнить простой электродвигатель коллекторного типа не смотрится обычный задачей, зато получится полностью приспособить характеристики под собственные нужды.

Особенности работы коллекторных движков

В коллекторном движке не очень полюсов на статоре. Если гласить поточнее, всего два — северный и южный. Магнитное поле в противовес асинхронным движкам тут не крутится. Заместо этого изменяется положение полюсов на роторе. Схожее положение дел обеспечивается тем, что щётки равномерно движутся по секциям медного барабана. Особенной намоткой катушек обеспечивается подабающее рассредотачивание. Полюса как будто скользят по кругу ротора, толкая его в подходящем направлении.

Для обеспечения режима реверса довольно поменять полярность питания хоть какой обмотки. Ротор в данном случае именуется якорем, а статор – возбудителем. Включать эти цепи допустимо параллельно друг дружке или последовательно. Тогда и начнут существенно изменяться свойства устройства. Это описывается механическими чертами, посмотрите на прилагающийся набросок, дабы представить утверждаемое. Тут условно показаны графики для 2-ух случаев:

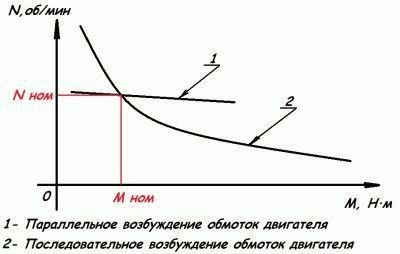

График конфигурации черт устройства

При параллельном питании возбудителя (статора) и якоря (ротора) коллекторного мотора неизменным током его механическая черта практически горизонтальна. Это означает, что при изменении нагрузки на вал сохраняется номинальная частота вращения вала. Это применяется на обрабатывающих станках, где изменение оборотов не наилучшим образом сказывается на качестве. В итоге деталь крутится при касании её резцом быстро, как при старте. Если препятствующий момент очень увеличивается, происходит срыв движения. Мотор останавливается. Резюме: если желаете мотор от пылесоса применить для сотворения металлообрабатывающего (токарного) станка, предлагается обмотки соединить параллельно, ведь в бытовой технике доминирует другой тип включения. Причём ситуация объяснима. При параллельном питании обмоток переменным током появляется очень огромное индуктивное сопротивление. Обозначенную методику следует использовать с осторожностью.
При последовательном питании ротора и статора у коллекторного мотора возникает прелестное свойство – большой вращающий момент на старте. Такое качество интенсивно применяется для страгивания трамваев, троллейбусов и, возможно, электропоездов. Главное, что при увеличении нагрузки обороты не срываются. Если запустить в таком режиме коллекторный мотор на холостом ходу, скорость вращения вала будет расти непомерно. Если мощность мала – 10-ки Вт – волноваться не стоит: сила трения подшипников и щёток, возрастание токов индукции и явление перемагничивания сердечника вместе затормозят рост на определенном значении. В случае промышленных агрегатов или упомянутого пылесоса, когда его мотор извлекли из корпуса, увеличение скорости идёт лавинообразно. Центробежная сила оказывается настолько велика, что нагрузки в состоянии порвать якорь. Поосторожнее при запуске коллекторных движков с последовательным возбуждением.

Коллекторные движки с параллельным включением обмоток статора и ротора отлично поддаются регулировке. За счёт внедрения реостата в цепь возбудителя удаётся существенно поднять обороты. А если таковой присоединить в ветвь якоря, вращения, напротив, замедлится. Это массово применяется в технике для заслуги подходящих черт.

Конструкция коллекторного мотора и связь её с потерями

При конструировании коллекторных движков принимаются во внимание сведения, касающиеся утрат. Выделяются трёх видов:

производятся

Обычно при питании коллекторного мотора переменным током применяется последовательное включение обмоток. В неприятном случае выходит очень огромное индуктивное сопротивление.

К произнесенному добавим, что при питании коллекторного мотора переменным током вступает в роль индуктивное сопротивление обмоток. Потому при одинаковом действующем напряжении частота оборотов понизится. Полюса статора и корпус уберегаются от магнитных утрат. В необходимости этого просто убедиться на ординарном опыте: питайте маломощный коллекторный мотор от батарейки. Его корпус остается холодным. Но если сейчас подать переменный ток с прежним действующим значением (по свидетельствам тестера), картина поменяется. Сейчас корпус коллекторного мотора начнёт нагреваться.

Читайте по теме: Какие лампы оказывают меньшее воздействие

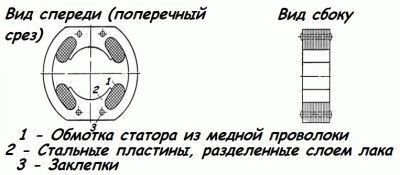

Набросок сбора статора в поперечном срезе и с боковой стороны

Поэтому даже кожух стараются собрать из листов электротехнической стали, клепая или склеивая с помощью БФ-2 и аналогов. В конце концов, дополним произнесенное утверждением: листы набираются по поперечному срезу. Нередко статор собирается по наброску, показанному на рисунке. В данном случае катушка наматывается раздельно по шаблону, позже изолируется и надевается назад, упрощая сборку. Что касается методик, проще порезать сталь на плазменном станке, и не мыслить о стоимости мероприятия.

Проще отыскать (на свалке, в гараже) уже готовую форму для сборки. Позже уже намотать под неё катушки из медной проволоки с лаковой изоляцией. Заранее поперечник подбирается больше. Сначала готовую катушку натягивают на 1-ый выступ сердечника, позже на 2-ой. Придавливают проволоку так, что по торцам остаётся маленький зазор. Считается, схожее не критично. Дабы держалось, у 2-ух последних пластинок острые углы срезаются, оставшаяся серёдка отгибается наружу, отжимая торцы катушки. Это поможет собрать мотор по заводским меркам.

Нередко (в особенности в блендерах) находится разомкнутый сердечник статора. Это не искажает форму магнитного поля. Раз полюс единственный, особенной мощности ждать не приходится. Форма сердечника припоминает буковку П, между ножками литеры в магнитном поле крутится ротор. Под устройство изготовлены кругообразные прорези в подходящих местах. Схожий статор несложно собрать без помощи других из старенького трансформатора. Это проще, ежели выполнить электродвигатель с нуля.

Сердечник в месте намотки изолируется металлической гильзой, по краям – диэлектрическим фланцами, вырезанными из любого подходящего пластика.

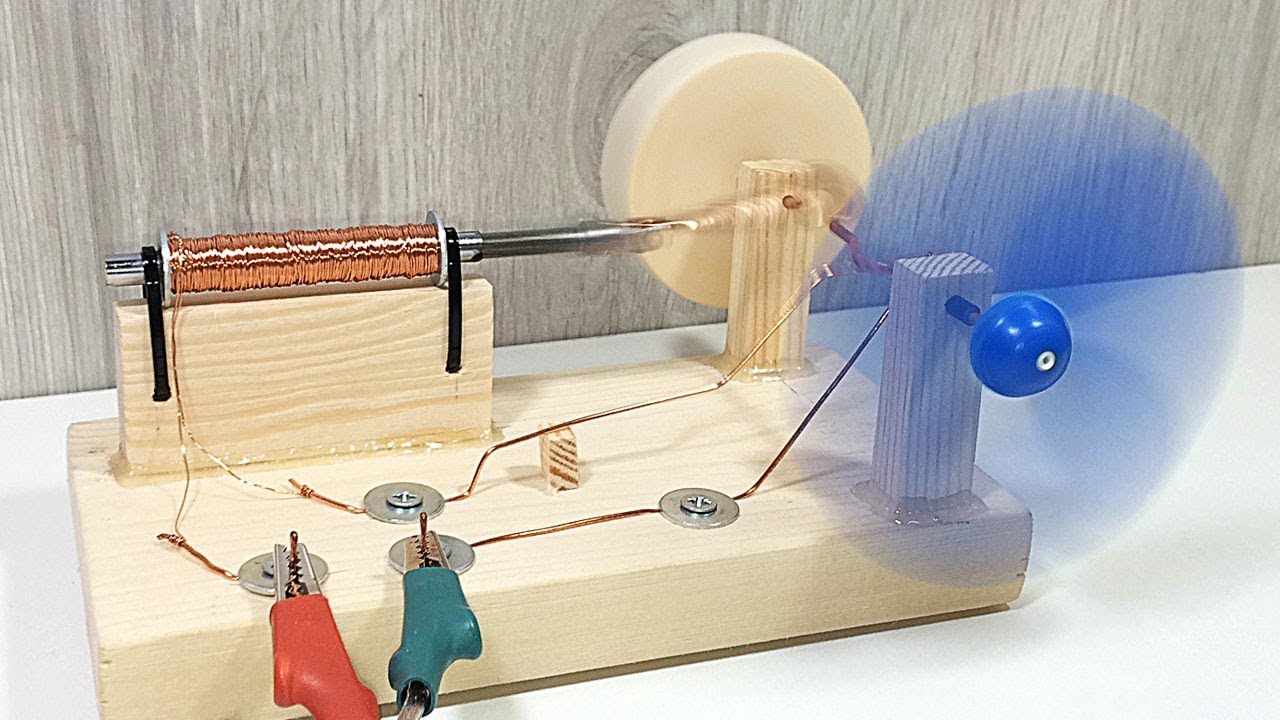

Электродвигатель своими руками: аннотация по сборке самодельного механизма. Вероятные модификации и простые модели

Для осознания процесса производства асинхронного электродвигателя своими руками необходимо знать его устройство и механизм работы. При следовании пошаговой аннотации без помощи других сделать конструкцию с наименьшими затратами на материалы, так как при сборке применяются средства находящиеся под рукой.

Короткое содержимое статьи:

Подготовка материалов

изолента;
термо- и суперклей;
батарейка;
несколько болтиков;
велосипедная спица;
проволочка из медного материала;
пластинка из металла;
гайка и шайба;
фанера.

Нужно приготовить несколько инструментов, в том числе плоскогубцы, пинцет, нож, ножницы.

Изготовка

Поначалу проводится равномерная намотка проволочки. Её аккуратненько накручивают на катушку. Дабы облегчить процесс, можно пользоваться основой, взяв, например, аккумуляторную батарейку. Плотность намотки не должна быть большой, но и лёгкая тоже не нужна.

Полученную катушку нужно снять с базы. Делают это осторожно, дабы намотка не была повреждена. Это нужно для производства регулятора оборотов для мотора своими руками. Следует на следующем шаге провести удаление изоляции на концах провода.

На следующем шаге изготавливают частотник для электродвигателя своими руками. Делается конструкция просто. В 5 пластинках электродрелью просверливается отверстие, позже следует их надеть на велосипедную спицу, которая берётся в качестве оси. Пластинки прижимаются, при всем этом их фиксация проводится при помощи изоленты, избыток обрезается при помощи ножика канцелярского.

Когда через катушку проходит электрический ток, частотником создаётся около себя магнитное поле, исчезающее после отключения электротока. Воспользовавшись этим свойством, следует проводить притягивание и отпускание деталей из металла, при всем этом проводят включение и отключение электротока.

Изготовка токового прерывательного приспособления

Взяв пластинку маленьких размеров, проводят её крепление на оси, для надёжности прижав конструкцию при помощи плоскогубцев. Дальше проводят изготовка обмотки якоря электродвигателя своими руками. Для этого нужно взять нелакированную медную проволоку.

Проводят подключение 1-го её конца к пластинке из металла, установив на её поверхности ось. Электроток будет перейти через всю конструкцию, состоящую из пластинки, железного прерывателя и оси. При контакте с прерывателем происходит замыкание и размыкание цепи, что даёт возможность подключения электромагнита и его последующего отключения.

Изготовляем рамку

Рамка нужна, так как электродвигатель это приспособление руками позволяет не держать. Делается конструкция рамки из фанеры.

Изготовка индуктора

якорная опора;
воплощение функции электрического провода.

После соединения пластинок следует конструкцию придавить болтами. Дабы якорь был закреплён в вертикальном положении, делается рама из железной скобы. В её конструкции сверлят 3 отверстия: одно из них равно по размеру оси, а два – поперечника саморезов.

Процесс производства щёчек

На гайку нужно положить бумагу, сверху следует пробить отверстие болтом. После надевания бумаги на болт в высшей части его ставится шайба. Всего следует сделать четыре такие детали. Накручивание гаек проводят на верхнюю щёчку, снизу следует подсунуть шайбочку и зафиксировать конструкцию при помощи термоклея. Конструкция каркаса готова.

Дальше нужна перемотка проволоки для электродвигателей своими руками. Конец проволоки наматывают на каркас, скручивая при всем этом концы проволоки, дабы катушка была красива и представительна. Дальше следует раскрутить гайки удалить болт. Начало и конец проволоки очищают от лака, а потом устанавливают конструкцию на болт.

Сделав схожим образом вторую катушку, нужно соединить конструкцию и проверить, как работает электродвигатель. Шляпку болта подключают к плюсу. Следует провести плавный запуск электродвигателя, собранного своими руками.

Пристально стоит отнестись к контактам. До запуска следует проверить их тщательность подключения. Конструкцию нужно наклеить на суперклей. При увеличении тока происходит возрастание электродвигательной мощности.

Если катушки соединены параллельно, то происходит уменьшение суммарного сопротивления и возрастания электрического тока. Если соединяется конструкция последовательно. то суммарное сопротивление возрастает, а электрический ток сильно миниатюризируется.

Проходя через конструкцию катушки, наблюдается повышение электрического тока, что приводит к повышению размеров магнитного поля. При всем этом электрический магнит сильно притягивает к для себя электродвигательный якорь.

Если конструкция собрана верно, то работа электродвигателя происходит стремительно и отлично. Дабы собрать модель электродвигателя, не необходимы какие-то особые способности и познания.

Можно на просторах веба отыскать пошаговую аннотацию с фото на каждом из шагов. Воспользовавшись этим, хоть какой человек стремительно может собрать электродвигатель из подручных материалов.
