Как выполнить домашнюю антенну для телека

При поездке на отдых в пригородный дом, время от времени кроме удовольствия хорошим видом из окна и свежайшим воздухом, охото повеселить себя возлюбленной телепередачой аналогового ТВ, но для этого нужна антенна, которая можно сделать своими руками. Но такая местность, в отличие от городка, не может повытрепываться неплохим сигналом телевидения. В таких случаях на помощь могут придти средства находящиеся под рукой. В данной статье мы поведаем о том, как выполнить ТВ-антенну в кустарных критериях своими руками.

Какие бывают приспособления

Существует три вида устройств:

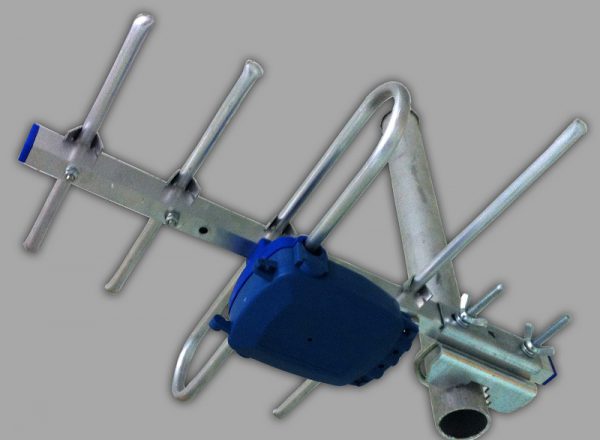

Дециметровое. В хозяйстве почаще применяется более обычная модель такового приспособления, это типа Z. Она отлично работает и качество ее сигнала не находится в зависимости от погодных критерий.
Логопериодическое. Такое приспособление достаточно легко выполнить, так как оно обладает безупречной согласованностью со всеми спектрами частот. Для выполнения нет необходимости придерживаться каких-либо определенных каких-либо определенных габаритов, довольно использовать средние технические размеры. Ее можно использовать не только лишь в квартире, но и в пригородном доме.
Всеволновое. Данное устройство также просто выполнить, для таких целей подходят фактически любые подручные железные средства. Приспособление отлично ловит ТВ-сигнал и довольно стабильно к помехам. Если ее расположить неподалеку от телевышки, то можно при его помощи глядеть и аналоговое телевидение.

Также зависимо от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны исключительно в зоне активного сигнала, для личных строений лучше использовать телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, так как они усиливают принимаемый сигнал за счет своей геометрии. Активные устройства необходимо оборудовать усилителем.

В данном видео разглядим как выполнить антенну для ТВ своими руками:

Как выполнить ТВ-антенну в домашних критериях

В данном пт мы разглядим, как выполнить ординарную телевизионную антенну своими руками. Комнатная ТВ-антенна представляет собой обычный волновой приемник, потому сделать ее своими руками может хоть какой дачник. Для этого пригодится:

железные трубки – 2 штуки;
телевизионный кабель.

Направьте внимание! Также для того дабы сделать ТВ-антенну своими руками из средств находящихся под рукой, нужны познание спектра сигнала телевизионной вышки, которая размещена вблизи постройки.

В главном прием частот варьируется в границах 50-230 МГц, в итоге чего появляется 12 каналов. Для каждого канала применяется трубка различного размера. Если прием ведется на частоте 50 мгц, то расстояние между краями трубок должно приравниваться 273 сантиметрам, допустима погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно составлять 66 см.

Направьте внимание! Подробную информацию о том длине трубок, также схемы телевизионных антенн, сделанных своими руками, можно найти в вебе на особых направленных на определенную тематику веб-сайтах.

Разглядим перечень вероятных материалов для производства ТВ-антенны своими руками:

две железные трубки, поперечник которых равен 8-24 миллиметрам, толщина стен и поперечник таких приспособлений должна быть одинаковой;
также для того, дабы выполнить антенну для вас пригодиться кабель телека, сопротивление которого составляет 75 Ом, длина такового провода обрезается под расстояние подключения с учетом провисания;
заготовка из гетинакса либо текстолита, толщина которой не меньше 5 мм;
крепления, которыми будет устанавливаться трубки на держателе;
кронштейн, форма таковой детали должна быть угловая, также можно использовать древесную подставку в этом случае, если она фиксируется довольно высоко;
силикон, он пригодиться для обработки материала от окисления;
набор для спаивания;
изолента.

Избранную вами заготовку для производства всеволновой антенны для телека своими руками нужно поделить на две части, трубки следует обжать с обеих сторон. Дальше необходимо зафиксировать трубки на расстоянии друг от друга. Такое расстояние должно составлять около 6 см. Окончания трубок нужно прикрепить хомутами к заготовке из текстолита, а саму конструкцию зафиксировать вертикально с помощью штанги.

Для того, дабы подключить кабель к самодельной телевизионной антенне, следует проложить кольцо, которое будет рассчитано на сопротивление в 75 Ом. Жилы провода, которые размещены в центре следует зачистить и скрутить с окончаниями трубок. Соединение оплетки осуществляется с помощью медного провода и другие соединения тоже.

Кольцо, которое вышло и остальную длину провода необходимо отлично зафиксировать к стойке. Высота установки самодельной телевизионной антенны зависит антенну от дальности приема сигнала.

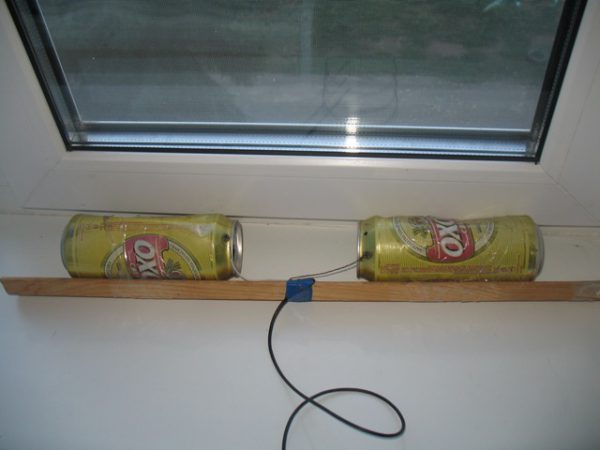

ТВ-антенна из пивных банок

Данная конструкция является более обычный антенной для телека, которая выполнена своими руками.

Дабы сделать телевизионную антенну из пивных банок пригодятся две жестяные банки, объемом 0,5 либо 0,75 литра. Но перед тем, как перейти конкретно к изготовлению ТВ-антенны своими руками из банок, следует учитывать несколько аспектов таковой процедуры. Главной особенностью такового процесса является наличие высококачественного телевизионного провода с сопротивлением около 75 Ом.

Также нужно держать в голове, что чем длиннее будет кабель, тем лучше будет устройство ловить сигнал, что в особенности принципиально для метрового спектра. Сигнал ДМВ ТВ-антенны своими руками тоже находится в зависимости от длины провода, но не так.

Кроме этого будет нужно приготовить шурупы, тремпель, паяльничек, изоленту. Чертеж для ТВ-антенны из пивных банок для вас не пригодится, такое устройство просто выполнить и без него.

Пошаговая аннотация о том, как выполнить антенну из пивных банок своими руками:

Сперва приготовьте кабель. Для этого необходимо отмерить 10 см провода и выполнить надрез. Потом зачистите маленькой участок провода и скрутите его в виток.
Зачистите на кабеле внутреннюю жилу.
К проводу присоедините штекер, он нужен для подключения приспособления к телеку.

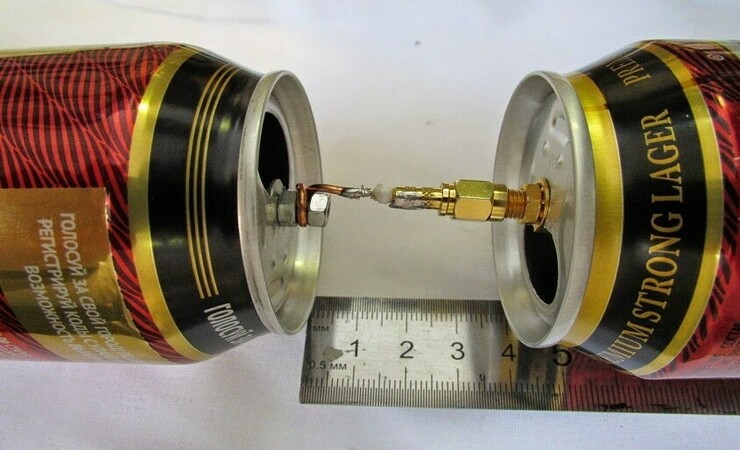

Дальше зафиксируйте контакты к пивным банкам, к одной банке крепится экран с помощью шурупов, ко 2-ой – жила.
Дальше присоединяется кабель к приемнику, для этого его необходимо отлично зафиксировать. В этих целях можно применить древесную планку.
Дабы зафиксировать банки примените изоленту, на этом шаге принципиально проследить, дабы банки размещались на одной полосы.

Телевизионная антенна из пивных банок своими руками готова. Такое устройство в состоянии принимать как метровый, так и дециметровый спектр частот.

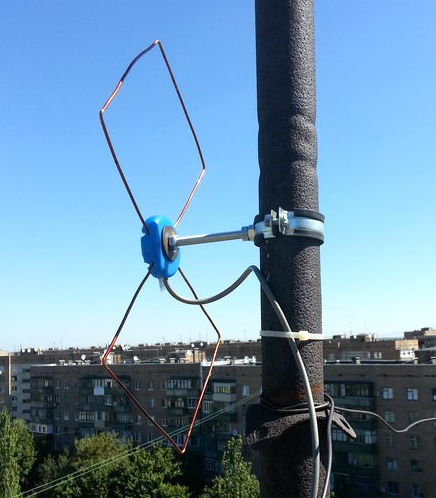

Антенна из проволоки

Многие дачники задаются вопросом, можно ли выполнить телевизионную антенну из проволоки и как. Можно. Антенна из медной либо латунной проволоки для телека – это достаточно обычная конструкция.

Проволоку для самодельной конструкции телека необходимо отлично зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около 5 каналов. Присоединение комнатной антенны своими руками к трубе батареи нужно для обеспечения более массивного сигнала приема.

Для того дабы сделать самодельную антенну из проволоки для вас пригодиться:

два кусочка медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
отрезок фанеры, габаритами 150на 150 мм;
дрель;
усилитель;
провод;
арматура;
шурупы.

Выполнить такую ТВ-антенну можно следующим образом:

Сперва нужно придать проволоке форму 2-ух ромбов, сторона которых равна 45 см.
Дальше закрепляем фигуры на базе. Для этого нужна закрепить расплющенный конец проволоки болтами к точке крепления.
Если вы применяете для базы металл, то для фиксирования частей конструкции для вас пригодиться сварка.
Дальше следует зафиксировать усилитель и закрепить на нем провод.
Потом вся конструкция крепится к мачте, которую проще выполнить из железной трубы.
Завершающим шагом производства ТВ-антенны из средств находящихся под рукой является обработка всего приспособления от коррозии.

Устройство HDTV

Когда перечисленные методы не помогают, многие задаются вопросом, как выполнить более сильную антенну для телека. В таких целях можно применить устройство HDTV, такое приспособление способно принимать сигнал около 490 мгц. Сделать такую ТВ-антенну в домашних критериях можно из трансформатора. На вопрос, как его выполнить, ответить совершенно точно нельзя, но лучше все-же его приобрести в магазине. Для этого для вас пригодятся следующие детали:

изолента либо скотч;
картон;
клей;
степлер;
фольга.

Для выполнения таковой операции применяют схему, по ней вырезают все детали из картона. Дальше эти детали необходимо обклеить фольгой, согнуть и обрезать.

Направьте внимание! Схему и шаблоны лучше за ранее отыскать в вебе, загрузить и распечатать.

Первым шагом производства конструкции является выполнение рефлектора, его длина должна составлять 35 см. Рефлектор нужно обклеить фольгой. Дальше посреди детали необходимо вырезать два прямоугольника, они нужны для того, дабы зафиксировать уловитель.

Дальше перебегаем конкретно к сборке конструкции. Поначалу приклеиваем рефлектор к пластинке в форме бабочки. Это можно выполнить с помощью степлера. Дальше посреди каждой составляющей прорезывается отверстие для провода. Потом подключается штекер и трансформатор. Устройство готово.

Приспособление для квартиры

Выполнить устройство, которое будет располагаться в комнате можно хоть каким перечисленным выше методом. Если ни какой-то из них не подходит вследствие отсутствия подходящих деталей, то можно пользоваться еще одним вариантом – выполнить приспособление из медной проволоки либо провода с обмоткой из фольги. Такая конструкция способен не только лишь ловить телевизионные сигналы, но и работать в качестве селективного фильтра, который предутверждает помехи.

Читайте по теме: Обозначение частей на схеме гост

Для того дабы высчитать характеристики петли, следует знать частоту волны. Длина петли будет составлять произведению коэффициента на средний спектр частот.

Дальше необходимо обрезать кабель подходящей длины и зачистить на нем оба края. Из кабеля сворачивается петля. Ее следует припаять к проводу, а к нему прикрепить штекер.

Приспособление фиксируют на подставку либо вешают на стенку. Для цифрового телевидения такое устройство более отлично.

Из всего вышесказанного можно прийти к выводу, что выполнить антенну для телека в домашних критериях достаточно легко. Для этого не необходимы особенные зания и сложные изготовления. Сделать ее можно из средств находящихся под рукой за маленькой промежуток времени, довольно легко знать спектр частот поближе стоящей ТВ-вышки.

Как выполнить антенну для цифрового ТВ своими руками

Как выполнить антенну для телека для приема в спектре дециметровых волн своими руками? Этот вопрос задают для себя те, кто любит мастерить все своими руками. И дома, и на даче антенна дозволит глядеть тв цифрового формата, не прибегая к покупке антенны промышленного производства.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала с помощью цифрового кодировки, которое обеспечивает его доставку в приемное устройство с самыми наименьшими потерями. Соответственно телек должен поддерживать технологию, которая именуется DVB-T2. Для уверенного приема нужна особая антенна, которую можно приобрести, а можно выполнить самому.

Методов производства своими руками антенн в текущее время существует огромное количество. Разглядим более обыкновенные и распространенные.

Из пивных банок

Может быть сделана обычная дециметровая комнатная тв антенна из пивных банок.

Для производства всеволновой самодельной антенны таковой конструкции пригодятся следующие материалы, комплектующие и инструмент:

2 жестяные банки объемом 750 либо 1000 мл;
кабель коаксиальный телевизионный (РК75);
штекер антенный;
изолента либо скотч;
шурупы по металлу;
труба полипропиленовая либо древесная палка для крепления к ней банок;
отвертка;
кусачки;
ножик;
надфиль;
линейка.

Антенна для ТВ из пивных банок

Как выполнить антенну из пивных банок? Метод производства следующий:

при помощи отвертки сделать по 1 отверстию в горловине каждой банки, следя за тем, дабы она не деформировалась;
вкрутить в эти отверстия шурупы при помощи отвертки;
зачистить при помощи ножика концы кабеля, не забыв очистить медный провод от лака надфилем;
прикрутить к шурупам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить либо припаять, но это при наличии соответственного инструмента);
к трубе либо палке накрепко закрепить банки, применив для этих целей изоленту либо скотч, выдержав расстояние между банками (оно опытнейшем методом уже издавна установлено, и этот размер приравнивается 7,5 см);
на 2-ой конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
поместить антенну в нужном месте, т.е. в том, где прием сигнала будет безупречным.

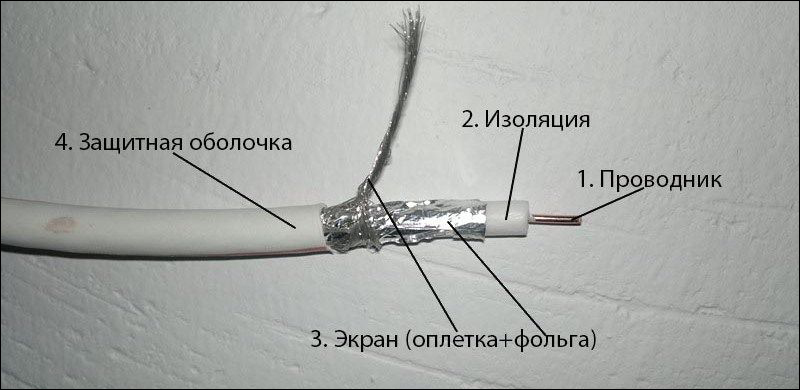

Самой тщательной работой является подготовка кабеля РК75. Один конец нужно на расстоянии 10-12 см очистить от верхней оболочки при помощи ножика, не повредив медную оплетку. Дальше нужно скрутить в косичку эту оплетку и удалить дюралевый экран. После чего срезать см на 6-7 полиэтиленовую оболочку и обнажить центральную жилу. Полученную медную скрутку и обнаженную жилу потом присоединяют к банкам.

2-ой конец кабеля тоже нужно зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и выходит надежное устройство для подсоединения к антенному гнезду телека.

Если антенну из жестяных банок планируется расположить на улице, то ее нужно накрепко защитить от наружных погодных воздействий. Подходят пластмассовые бутылки, у каких нужно отрезать горлышко и дно и в них расположить элементы антенны. В таких критериях она накрепко будет производить возложенные на нее функции.

Именно эта обычная широкополосная антенна, изготавливаемая из подручных материалов без использования особых инструментов, делается она стремительно. Ее можно сделать своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна воспринимает большая часть каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она воспринимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно применять ее и для внешней установки. Работает без усилителя.

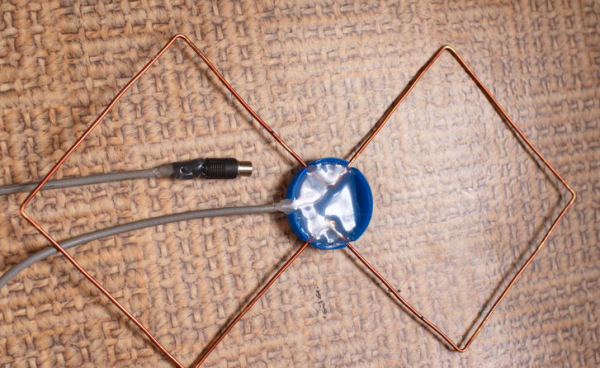

Антенна для ТВ в виде восьмерки

Для производства антенны в виде восьмерки пригодятся:

медная либо дюралевая проволока Ø 3-5 мм;
кабель коаксиальный телевизионный РК75 (можно поменять кабелем с густой оплеткой с сопротивлением 50 Ом);
антенный F-штекер;
отвертка;
ножик либо скальпель;
пистолет клеевой;
паяльничек;
припой;
флюс-паста;
линейка;
кусачки;
плоскогубцы;
надфиль;
крепкое основание (подойдет пластмассовая крышка).

Порядок производства следующий:

отрезать 2 кусочка проволоки по 56 см каждый;
на каждом конце после оголения центральной жилы выполнить по петле (примерно по 1 см с каждой стороны уйдет на ее изготовка);
согнуть проволоку в виде квадрата при помощи плоскогубцев, соединив петли;
на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратненько скрутив оплетку и оголив центральную жилу;
вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
поместить все в крышку и залить клеем.

На рисунке видно, как верно это выполнить.

Изготовка антенны в виде восьмерки

Такая антенна может быть расположена в любом месте, и это ее главное преимущество, нужно только верно подобрать размеры кабеля. Нужно знать, что для ее работы усилитель не пригодится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации утрат.

Из картонной коробки

Обычная спутниковая антенна для ТVВ-T2 делается с применением картонной коробки. Для ее производства пригодятся:

коробка картонная (можно из-под обуви);
фольга;
кабель коаксиальный телевизионный РК75;
антенный F-штекер;
отвертка;
ножик либо скальпель;
клей;
линейка либо рулетка;
кусачки;
надфиль.

Такая обычная самодельная комнатная антенна обеспечит высококачественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обыкновенной дециметровой. Проще переработать ординарную антенну типа решетка, которую можно приобрести по низкой стоимости в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее производства своими руками пригодятся следующие материалы, комплектующие и инструменты:

дощечка либо фанера размером 550х70х5 мм;
провод медный с центральной жилой Ø 4 мм;
шурупы по металлу;
кабель коаксиальный телевизионный РК75;
антенный F-штекер;
отвертка;
ножик либо скальпель;
паяльничек;
припой;
флюс-паста;
линейка либо рулетка;
кусачки;
карандаш.

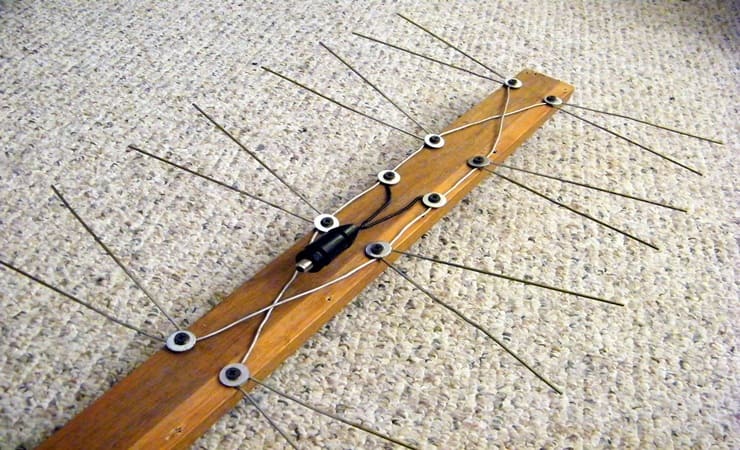

Антенна для ТВ в виде бабочки

разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Дабы перевести размеры, обозначенные в дюймах, в см, нужно держать в голове, что 1 дюйм приравнивается 2,5 см.

порезать 8 проводов длиной по 37,5 см;
середину каждого провода зачистить на 2 см;
согнуть каждый провод буковкой V, дабы расстояние между проводками приравнивалось 7,5 см;
отрезать 2 провода длиной 22 см;
зачистить эти 2 провода в местах крепления к дощечке либо фанере;
собрать все проволочки при помощи шурупов, как показано на рисунке;

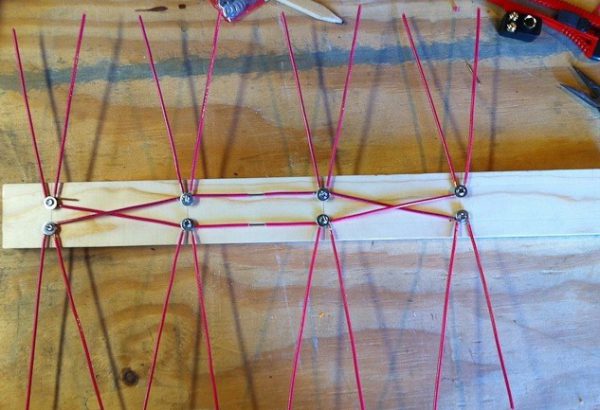

Изготовка антенны в виде бабочки

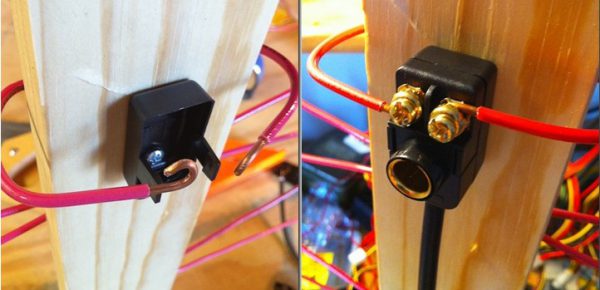

соединить при помощи специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

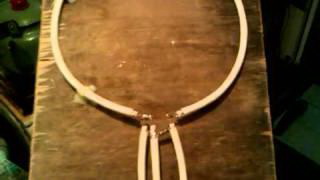

Из коаксиального кабеля

Существует дмв антенна своими руками, сделанная из коаксиального кабеля. Для производства таковой обычной антенны пригодятся:

коаксиальный кабель РК75;
плексиглас либо фанера;
согласующее устройство;
антенный штекер;
плоскогубцы;
ножик;
кусачки;
скотч;
линейка;
карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы производства:

отрезать кусочек кабеля длиной 530 мм;
зачистить кусочки кабеля с 2-ух сторон, оголив центральную жилу и соединив оплетку в косичку;
скрутить в кольцо (можно в виде ромба) и закрепить на кусочке плексигласа либо фанеры при помощи скотча, оставив расстояние между концами кабеля приблизительно в 2 см;
из кусочка коаксиального кабеля длиной в 175 см сделать подковообразное согласующее устройство. Для этого нужно зачистить концы кабеля так же, как при изготовлении кольца;
приготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
скооперировать концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который позже при помощи штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Приятное пособие, как выполнить самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала выполнить просто. По качеству приема они никак не ужаснее промышленных антенн с усилителем, а цена их намного ниже. Они могут применяться в квартирах, личных домах и на дачах. Выполнить их из подручных материалов может каждый, стоит только вдуматься в технологию производства.
