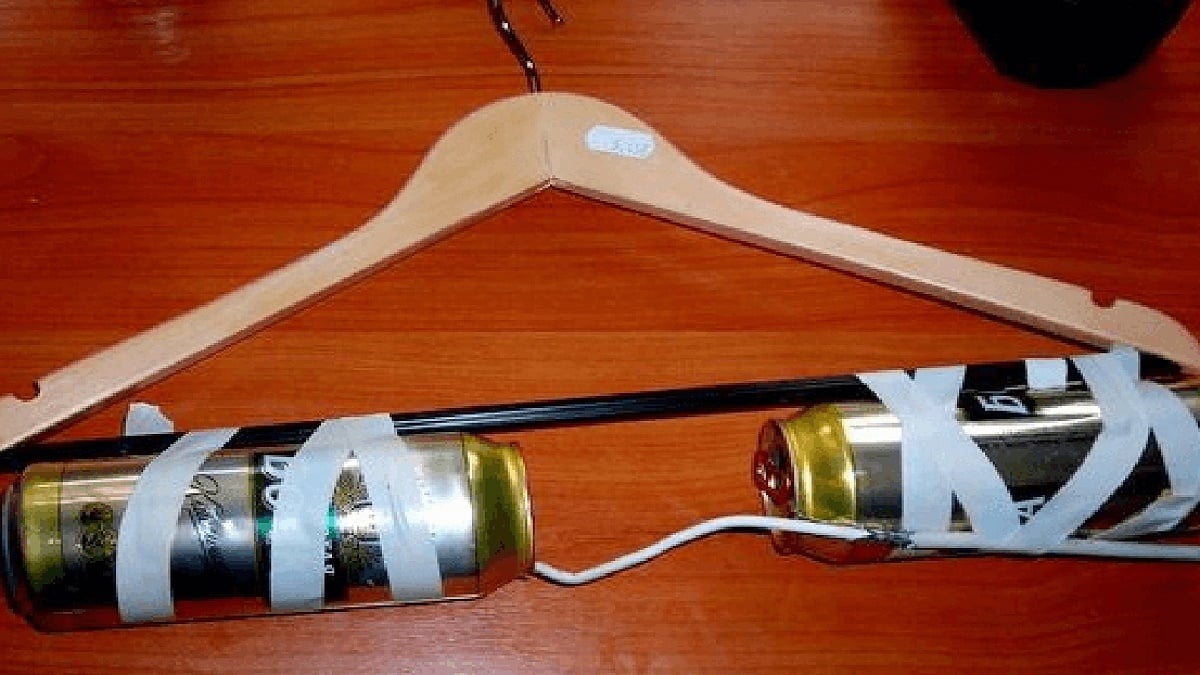

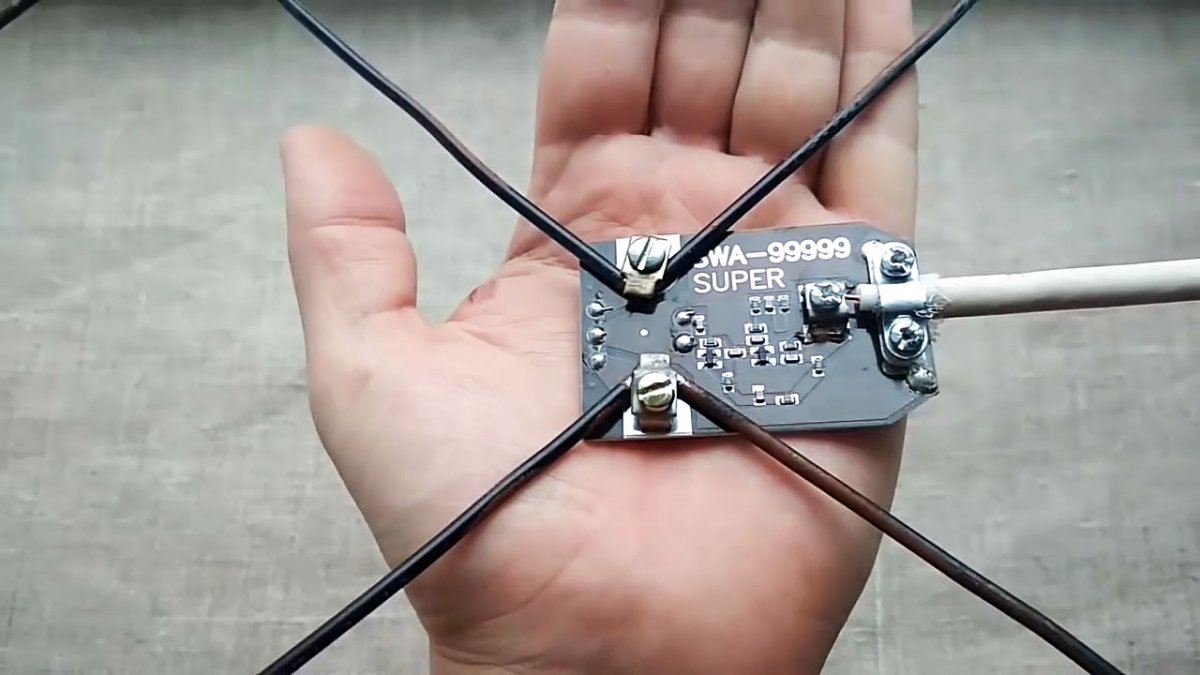

Простая самодельная телевизионная антенна, обеспечивающая надежный прием сигнала на расстоянии 20— 30 км от передающей станции. Она состоит из 2-ух одинаковых по размерам железных (дюраль, латунь, сталь) трубок, укрепленных на одной прямой на некотором расстоянии друг от друга.
Длина трубок, а означает, и общая длина вибратора находится в зависимости от частоты принимаемой телевизионной станции. А она может лежать в границах приблизительно от 50 — до 230 МГц. Весь этот рабочий спектр поделен на 12 каналов — они отмечены на ручке переключателя программ" телека. Так, для первого канала (самого «длинноволнового» — около 50 МГц) длина вибратора (расстояние между удаленными концами трубок) должна быть 271-276 см, для второго — 229-234 а дальше соответственно — 177-179, 162-163, 147-150, 85, 80, 77, 75, 71, 69, 66 см. Потому, еще не начав строить антенну, узнайте, на каком канале ведет передачи местный телецентр либо ретранслятор.
Итак, длину трубок обусловили. Поперечник их может быть 8-24 мм (в большинстве случаев применяют, трубки поперечником 16 мм). Один из концов каждой трубки расплющите и прикрепите трубки металлическими хомутиками к Держателю и? изоляционного материала (текстолит либо гетинакс шириной более 5 мм) так, дабы между удаленными концами вышло требуемое расстояние, а расплющенные концы отстояли друг от друга на 60-70 мм. К расплющенным концам прикрепите при помощи винтов монтажные лепестки — они будут служить типичными выводами трубок. Лучше, естественно, приварить лепестки к концам трубок, дабы контакт был надежнее.
Держатель с трубками установите. на мачте, которая в предстоящем будет установлена на крыше. Сейчас к антенне необходимо подсоединить понижение из коаксиального кабеля РК-1, РК-3, РК-4 либо другого с волновым сопротивлением 75 Ом. Но подпаивать проводники кабеля конкретно к выводам трубок нельзя. Между кабелем понижения и антенной устанавливают согласующее устройство, представляющее собой петлю из 2-ух отрезков того же коаксиального кабеля. Длина отрезков находится в зависимости от принимаемого телевизионного канала.
Для первого канала размер должен приравниваться 286 см, а 12 — 95 см, для последующих каналов — соответственно 242 и 80, 187 и 62, 170 и 57, 166 и 52, 84 и 28, 80 и 27, 77 и 26, 74 и 25, 71 и 24, 68 и 23, 66 и 22 см.

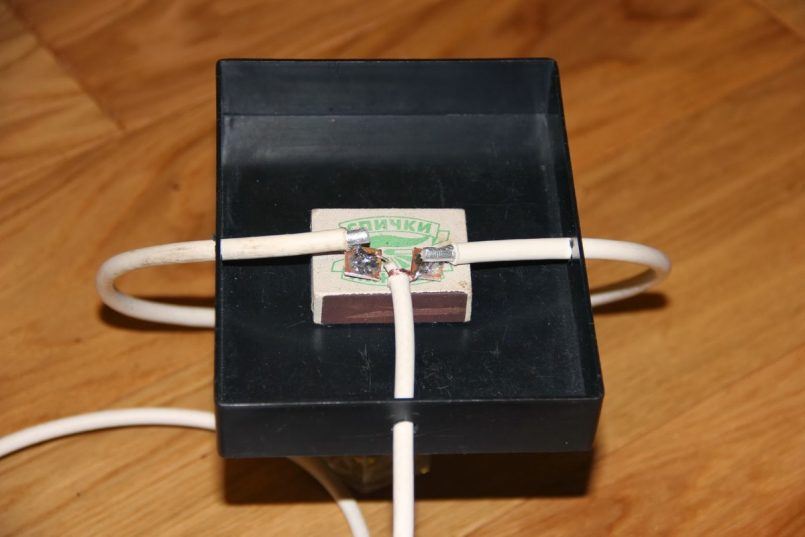

Подключение согласующего устройства показано на рисунке 2. Центральные жилы кабеля и отрезков подпаивают конкретно к выводам трубок и Друг к другу, а железные оплетки соединяют отрезками медного провода без изоляции. Пайка должна быть крепкой и надежной, а места паек защищены изоляционной лентой.

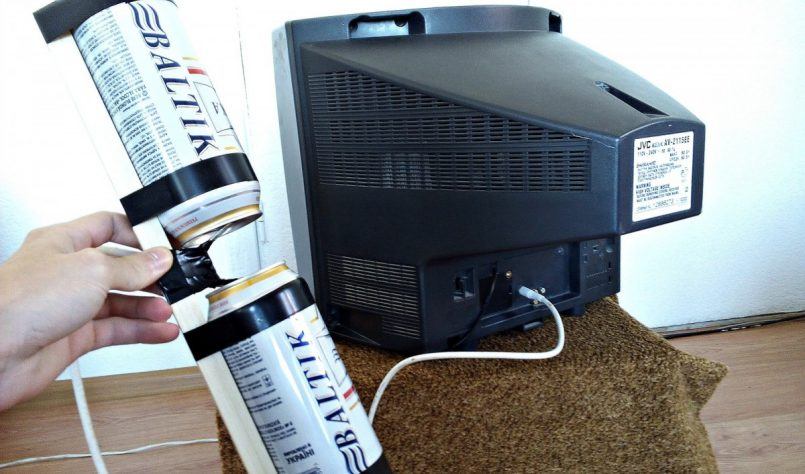

Согласующую петлю и кабель понижения прикрепляют к мачте. Длина кабеля понижения должна быть достаточной для подключения к телеку после установки антенны на крыше. На конце кабеля устанавливают разъем, который подключается в гнездо телека.

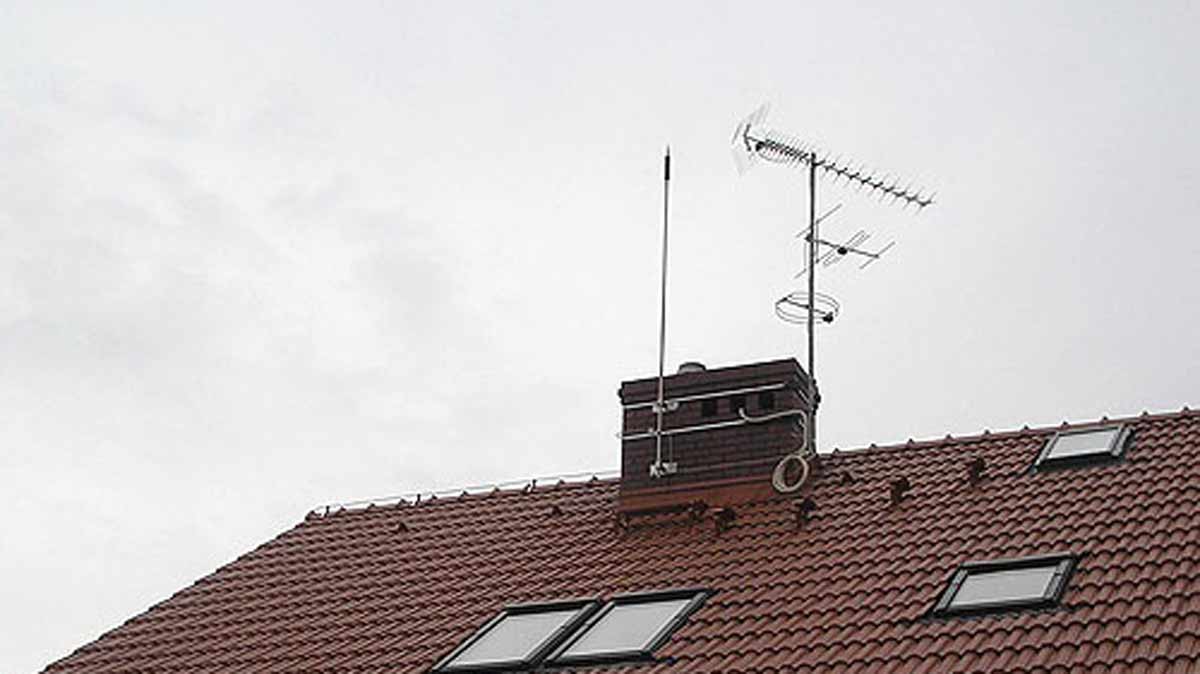

Антенну крепят оттяжками так, дабы она стояла крепко, а вибратор находился на расстоянии более 2 м от крыши.
Дабы получить от антенны очень мощнейший сигнал, ее необходимо ориентировать может быть поточнее на телецентр (либо на антенну ретранслятора). Эту работу лучше проводить вдвоем либо даже втроем. Один медлительно поворачивает антенну вокруг оси, а другой, следя за экраном телека, докладывает ему об изменении контрастности и свойства изображения. Антенну устанавливают и закрепляют в таком положении, дабы контрастность была большей и на изображении отсутствовала многоконтурность (итог приема сигнала, отраженного от близкорасположенных строений) .
Антенна для FM радио своими руками
Простая FM антенна, сделанная своими руками, наращивает мощность радиосигнала на 60-100%. Модернизация автомагнитол и радиоприемников позволяет избавиться от огромного количества разных заморочек, связанных с нехорошим качеством принимаемых устройством сигналов. Сделать такую конструкцию очень просто, и совладать с работой сумеет даже человек, не владеющих впечатляющими заниями в области радиотехники. В данной статье мы тщательно поведаем о том, как выполнить FM антенну своими руками.
Особенности распространения радиоволн
Перед тем как приступить к самостоятельному изготовлению антенны, следует осознать основной принцип передачи сигналов в FM спектре (88-108МГц). К числу главных особенностей этого радиофизического процесса относятся:
- получение высококачественного сигнала может быть исключительно в случае, если транслирующая база (радиовышка, телевышка и пр.) находится в границах видимости приемника;
- принимающее устройство, находящееся на большенном удалении от транслирующей базы, испытывает препядствия, связанные с качеством принимаемого сигнала в вечернее и ночное время суток;
- на качество получаемого сигнала оказывают влияние разные погодные условия: ветер, дождик, снег, град и пр.
Повышение чувствительности приемника, также свойства получаемого им сигнала, достигается средством вертикальной установки антенны. Конструкция, сопряженная с устройством, попадает под спектр распространения радиоволн, передаваемых транслирующими станциями. Результатом схожей модернизации становится исчезновение многих заморочек, связанных с частыми помехами и низким качеством принимаемых устройством радиосигналов.
Предпосылки затухания сигнала
Качество принимаемого радиосигнала – это переменная величина, зависящая от многих разных причин. В связи с возникновением препядствий, мешающих прохождению электромагнитных волн, сигнал подвергается процессу затухания. На величину затухания оказывают влияние:
- расстояние, проходимое электромагнитными импульсами до улавливания приемником;
- высочайшие характеристики несущей частоты передатчика;
- текущее состояние среды либо материала, по которым осуществляется передача;
- высочайшие характеристики длины передаваемой волны;
- присутствующие помехи, мешающие прохождению электромагнитных волн;
- качество характеристик регенерации и корректировки;
- форма транслируемого сигнала.
Воздействие оказывает и присутствие экранирующих материалов, огораживающих помещение с находящимся в нем приемником. К числу самых сильных экранов, препятствующих прохождению электромагнитных импульсов, относится металл, алюминий, профилированный лист, железная черепица и пр.

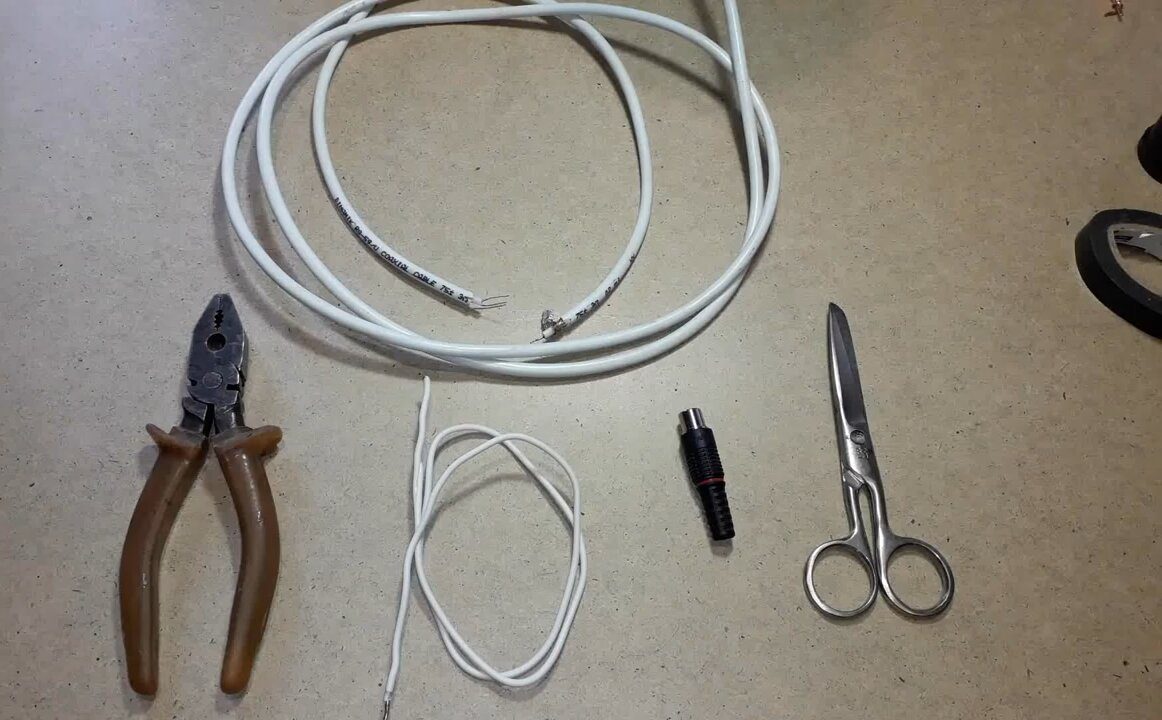

Нужные запчасти и инструмент
Изготовка антенны, усиливающий сигнал, транслирующийся на FM частотах – это довольно обычное, увлекательное и немного познавательное мероприятие, совладать с которым сумеет даже мастер без соответственного опыта.
Главные инструменты и материалы для работы:
- глиняние изоляторы и элементы для их соединения;
- узкая железная проволока;
- роликовые блоки – фиксаторы;
- штекер;
- рубильник на 2 позиции;
- медная проволока с поперечником от 1,5 до 2 мм.
Смастерить доброкачественную антенну можно без излишних трат и экзотичных, труднонаходимых материалов. Набор нужных инструментов и деталей приобретается в любом спец магазине.
Варианты производства антенн
Антенна представляет собой маленькую радиотехническую конструкцию, использующуюся вместе с приемником, для роста свойства получаемого устройством сигнала. К числу главных черт неплохой самодельной радиоантенны относятся:
- высота – очень допустимая;
- линейная поляризация;
- небольшой показатель сопротивления;
- возможность работы в FM спектре (88-108МГц);
- условно-круговая диаграмма направления;
- высокий показатель коэффициента усиления;
- применимая конфигурация, вес и габариты.
Обеспечить присутствие всех подходящих черт могут конструкции разных типов.
Стержневая антенна своими руками
Стержневая радиоантенна – остронаправленная конструкция, позволяющая освободить приемник от заморочек, связанных с традиционным городским шумом и помехами. Изготовка такового оборудования не востребует от мастера специализированных способностей. Выполнить штырь-антенну несколько сложнее, по сопоставлению с традиционной антенной из фольги.
Стержневая FM авто антенна, изготовленная своими руками, состоит из проводника (маленького железного штыря либо трубки), закрепленного на изоляторе, и нескольких противовесов. Спектр принимаемых устройством волн устанавливается средством определения длины самого проводника.
Направьте внимание: длина штыря равна одной четвертой части от длины принимаемой волны. Конструкция, выполненная в согласовании с этим правилом, представляет собой сбалансированный вариант усилителя сигнала. Повышение либо уменьшение длины штыря самым нехорошим образом скажется на работоспособности антенны.

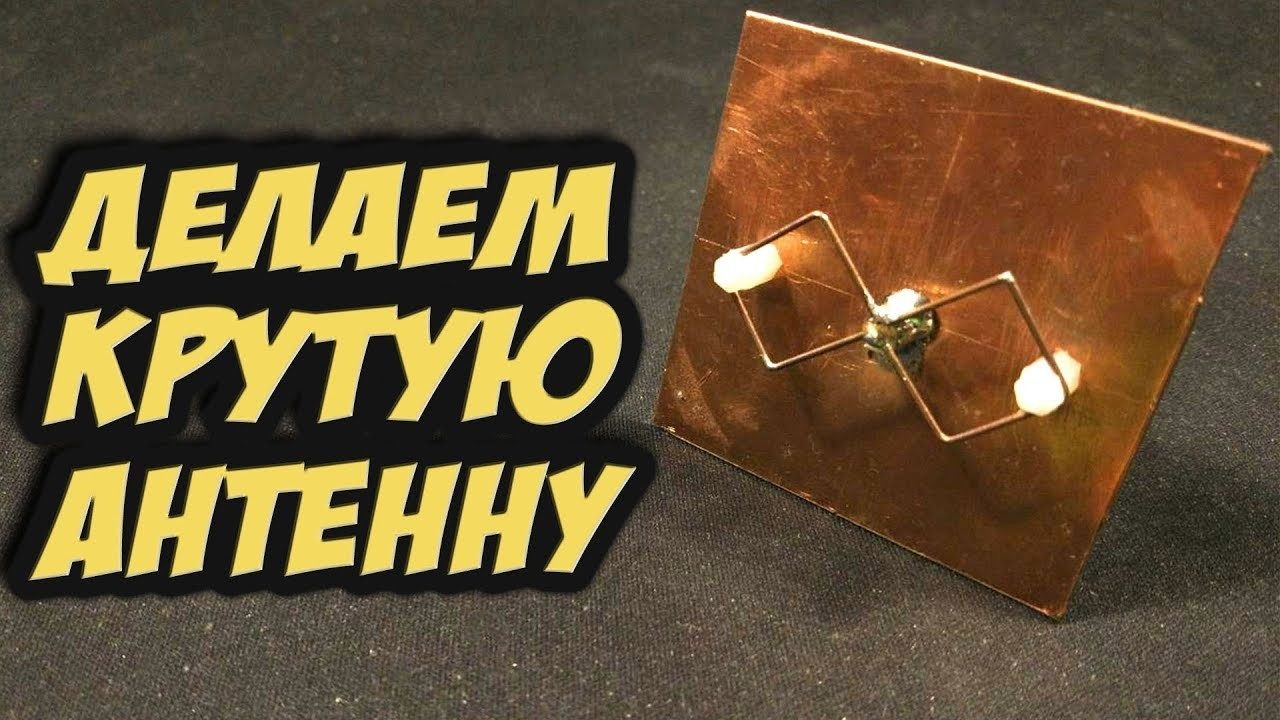

Антенна из фольги
Радиоантенна из фольги – очень обычная конструкция, позволяющая усиливать качество транслируемого радиосигнала для его последующей обработки приемником. Для того дабы смастерить схожее оборудование своими руками, пригодятся следующие материалы и инструменты:
- моток медной проволоки;
- рулон фольги;
- острый ножик;
- плоскогубцы;
- сухая доска, вырезанная в форме квадрата со стороной 15см.
Невзирая на то, что схема антенны из фольги смотрится довольно тяжело, при первом же взоре на схожее устройство становится ясно, что с его созданием управится даже неопытный мастер.
Используя острый ножик либо заточенные ножницы, отделите от фольги квадрат: 13см по наружному краю, ширина полосы 1,5 см. В нижней части листа вырезается маленький прямоугольник (около 3мм), который потом применяется для разгибания рамки.
Вырезанный лист фольгированной бумаги приклеивается к заблаговременно приготовленной квадратной дощечке. Клеить необходимо со сдвигом в правую сторону от центральной прорези (на 2,5мм). Через 2,5 см друг от друга к квадрату из фольгированной бумаги припаивается внутренний стержень и оплетка. Делать антенну для радио своими руками до боли просто, совладать с таковой работой можно без особенного труда.
Направьте внимание: в некоторых случаях средством усиления слабенького радиосигнала может стать штатная антенна, обмотанная маленьким количеством медной проволоки.
Свободный конец таковой конструкции выводится в форточку.
FM антенна из коаксиального кабеля
Антенна из коаксиального кабеля – устройство, позволяющее применять радиоприемник даже в критериях сильных и нередких помех. Для производства конструкции пригодятся:
- маленькая рейка из дерева;
- коаксиальный телевизионный кабель – 1,5м;
- пластмассовая труба, длиной 1,5м и поперечником 2см.
Сделать антенну для магнитолы своими руками до боли просто. Сделайте надрез на изоляционном проводе телевизионного шнура. Снимите изоляцию с оплетки и разверните фольгированный экран к месту проделанного надреза. Закрепите приготовленную конструкцию снутри пластмассовой трубы, после этого зафиксируйте все при помощи рейки.

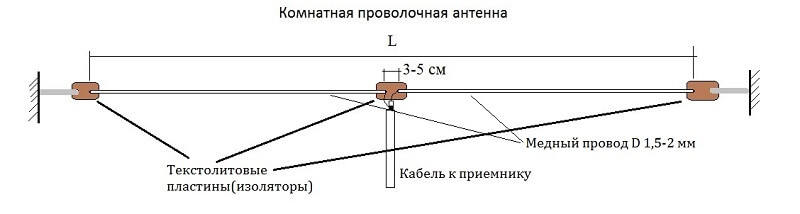

Проволочная антенна
Проволочная радиоантенна – еще одна обычная конструкция, позволяющая совершенствовать традиционный радиоприемник. До работы по самостоятельному изготовлению оборудования, направьте внимание на следующую формулу расчета длины волны: 300/Частота, МГц.
- Для радиостанций, транслирующих сигналы на FM, пригодится антенна длиной 2,7-3,4м. На базе приведенной инфы можно испытать собрать усилитель сигнала. Поначалу подготовьте рамку, длина которой будет соотноситься как 1,01-1,02 к величине принимаемой волны.
- В этом случае, если применяемый вами материал обладает поперечником, превосходящем показатель в 3мм, выбирайте пропорцию 1,01. Все стороны собираемого прямоугольника соотносятся друг к другу как 2,02 к 1.
- Собирая устройство, направьте внимание на диаграмму направленности – она обязана иметь форму традиционной восьмерки. После сбора рамки, закрепите ее скотчем около оконного проема, направив в сторону наиблежайшей транслирующей вышке.
- Выходные каналы рамки подключаются к приемнику с помощью экранированного кабеля (50-60Ом). На вход подключается центральная жила, а экран соединяется с общим кабелем.

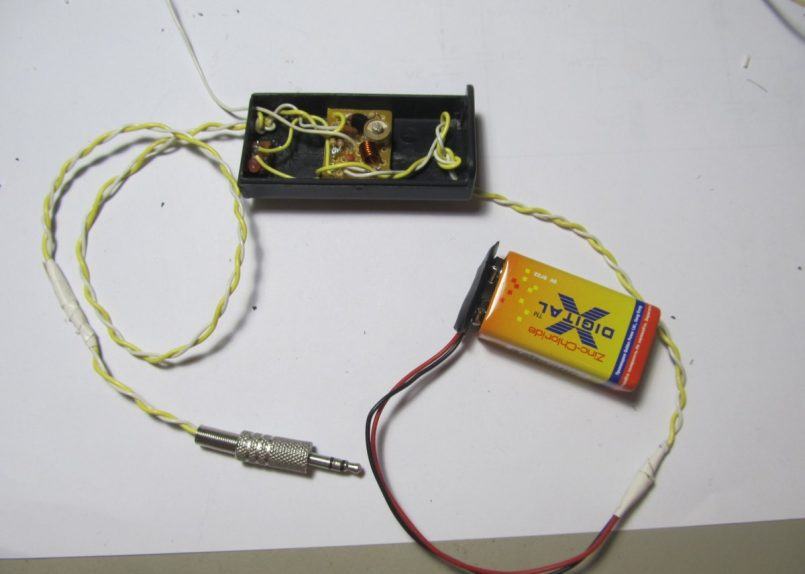

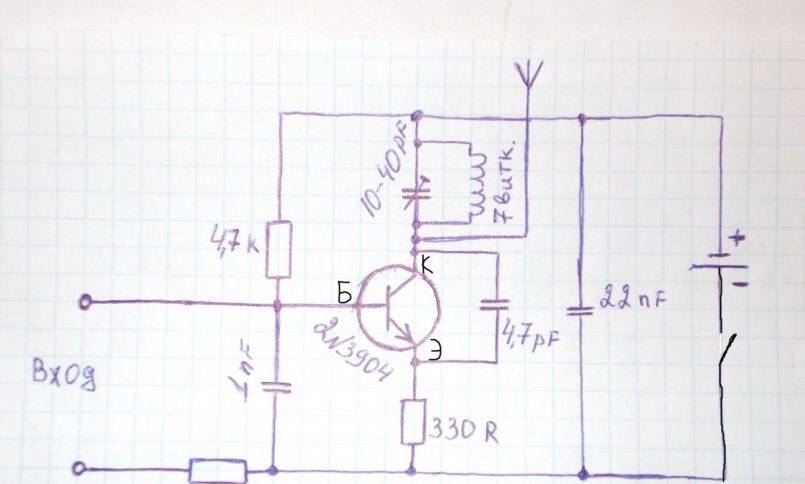

Усилитель на авто антенну, собранный своими руками, обладает очень высочайшими чертами. Это устройство освободит вас от всех заморочек, связанных с плохим сигналом.
Подключение и настройка
Процесс подключения и опции играет немаловажную роль в процессе модернизации домашнего радиоприемника. Даже самая наилучшая, собранная своими руками ФМ радиоантенна, просто не будет работать в случае некорректно произведенного монтажа. Устанавливая конструкцию, обращайте внимание на следующие условия:
- в работе применяется только коаксиальный кабель;
- пристально смотрите за надежной спайкой контактов, выходов, входов и разъемов;
- инспектируйте плотность контакта центральной жилы и экрана с входной частью приемника;
- непременно заземлите конструкцию.
Антенна, установка которой произведен в согласовании со всеми правилами, поможет для вас избавиться от различных заморочек, связанных со слабеньким сигналом и помехами в эфире.
Плюсы и недочеты
Антенна для усиления свойства поступающих FM радиоволн – это простейшее устройство, созданное для модернизации стандартного приемника. Задачка по сбору таковой конструкции не представляется сложной. Совладать с схожей работой сумеет даже начинающий мастер, не владеющий впечатляющими заниями в соответственной области.
Направленное на определенную тематику видео
Создатель данного направленного на определенную тематику видеоклипа тщательно ведает о том, как собрать FM радиоантенну своими руками.
Обладатель YouTube канала разъясняет механизм работы конструкции, также останавливается на всех важных при ее изготовлении аспектах.
