Широкий ассортимент напольных покрытий позволяет решить фактически любые задачи в плане дизайна помещений, а особые системы отопления дают возможность выполнить покрытия комфортабельными в эксплуатации. Потому предлагается разглядеть, как ведется расчет тепла теплого пола, выступающего в качестве действенного метода подогрева.

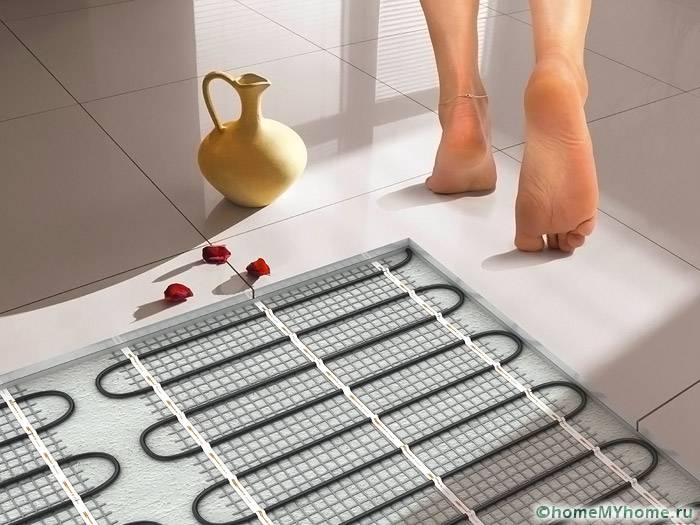

При дополнительном отоплении даже кафель становится приятным на ощупь
Рассмотрение главных разновидностей систем
Передача тепла напольному покрытию может осуществляться за счет электрического воздействия либо нагретого до определенной температуры теплоносителя. В связи с этим выделяют две главные категории систем. Систематизация также время от времени делается зависимо от используемых частей.
Водяные конструкции
Теплые полы такового типа в главном устраиваются в личных строениях, так как в квартирах подключиться к центральному отоплению полностью проблематично. Но при установке отдельного котла таковой вариант все таки вероятен, хотя и является довольно дорогостоящим.

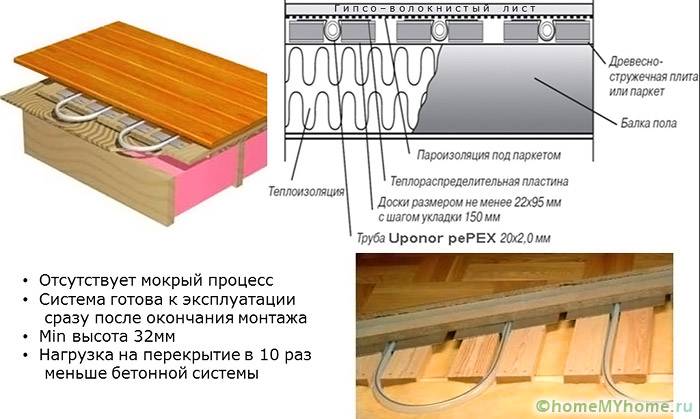

Укладка составных частей водяной конструкции в древесных полах
Система с теплоносителем подразумевает наличие трубопроводов и точки смешивания рабочей воды. В качестве базисных частей выступают полиэтиленовые либо металлопластиковые трубы. Они могут быть уложены между лагами древесного пола либо интегрированы в цементно-песчаную стяжку.

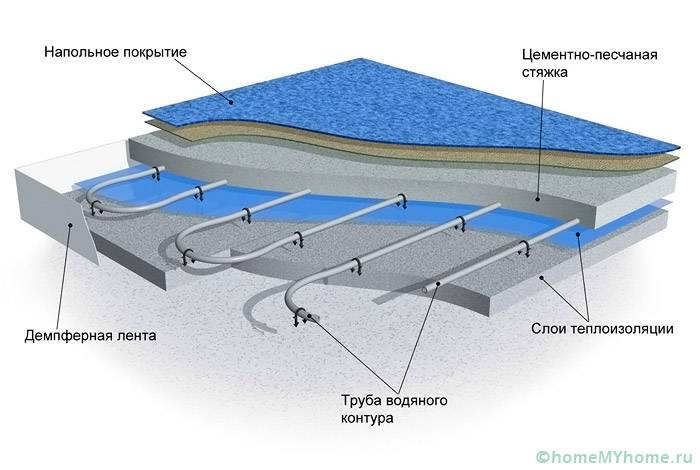

Схема расположения компонент при внедрении в стяжку
Достоинства схожих конструкций:
- высочайший уровень безопасности;
- компактность размещения;
- эффективность подогрева;
- простота эксплуатации.
Направьте внимание! Создавать промежные соединения в контуре запрещено. Всего должно быть два места стыковки. Одно из них следует расположить на подаче теплоносителя, а другое – на возврате.

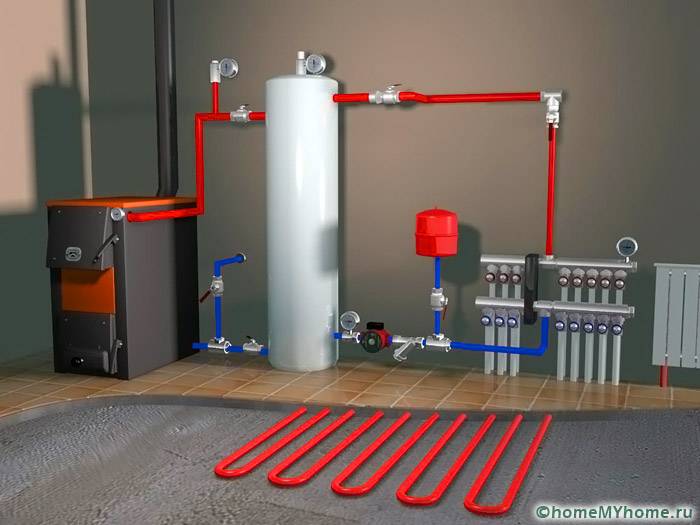

Приятная схема подключения к отопительному агрегату
Электрические аналоги
Работа системы базируется на принципе отдачи тепла средством проводника электрического тока либо инфракрасного излучения. В ее состав заходит терморегулятор с датчиком, который производит включение и отключение оборудования по данной программке.

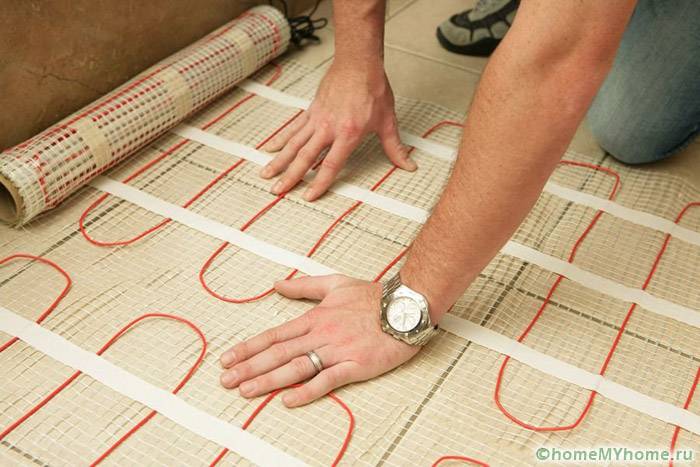

Показывается процесс укладки электрических матов
Есть следующие разновидности базисных частей:
- отдельные кабели;
- готовые маты;
- пленка с инфракрасным излучением.
Нужная информация! По мере надобности системы могут быть снабжены дистанционным управлением для более комфортабельной эксплуатации. Многие производители для этих целей разработали особенные модули.

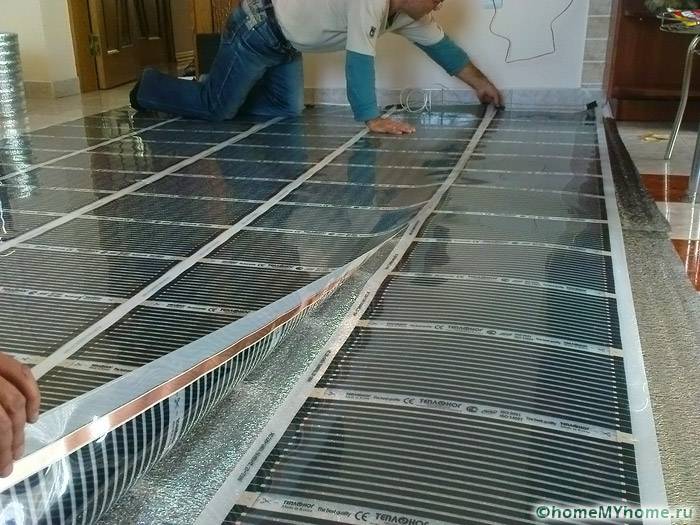

Так устанавливаются элементы пленочного типа
Грамотный расчет тепла теплого пола водяного типа
Качество подогрева будет зависеть от корректности расчетов теплопотери теплого пола, потому вычисления должны выполняться в неотклонимом порядке. Неизменными величинами будут:
- температура рабочей среды снутри трубы – 45-50 градусов;
- температурный режим комфортабельного проживания – 18-22 градуса.
Колебания температур при изменении высоты
Действенный теплый пол: расчет мощности системы
Осуществляя расчет водяных теплых полов своими руками на предварительном шаге, следует найти базисные характеристики и предназначение помещения, также свойства заградительных конструкций. При всем этом должны быть отлично известны коэффициенты теплопотерь используемых материалов.

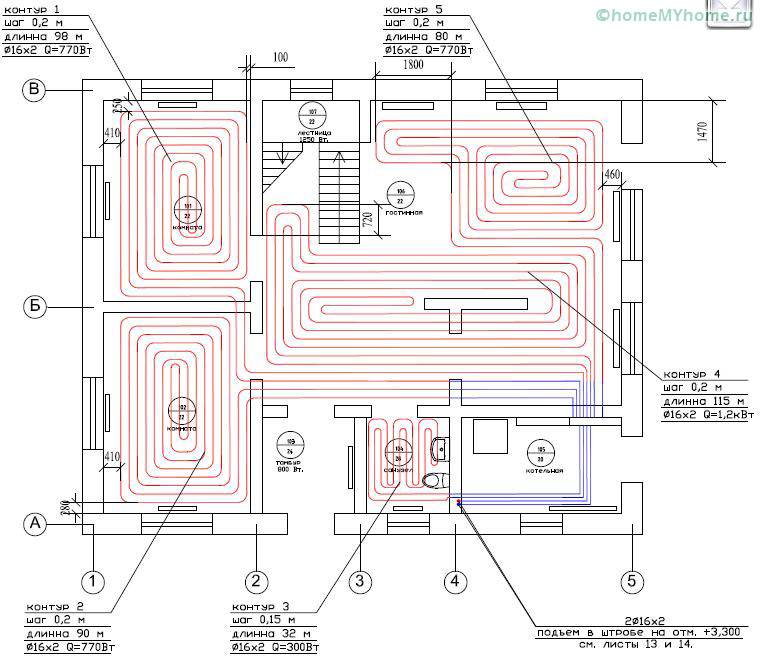

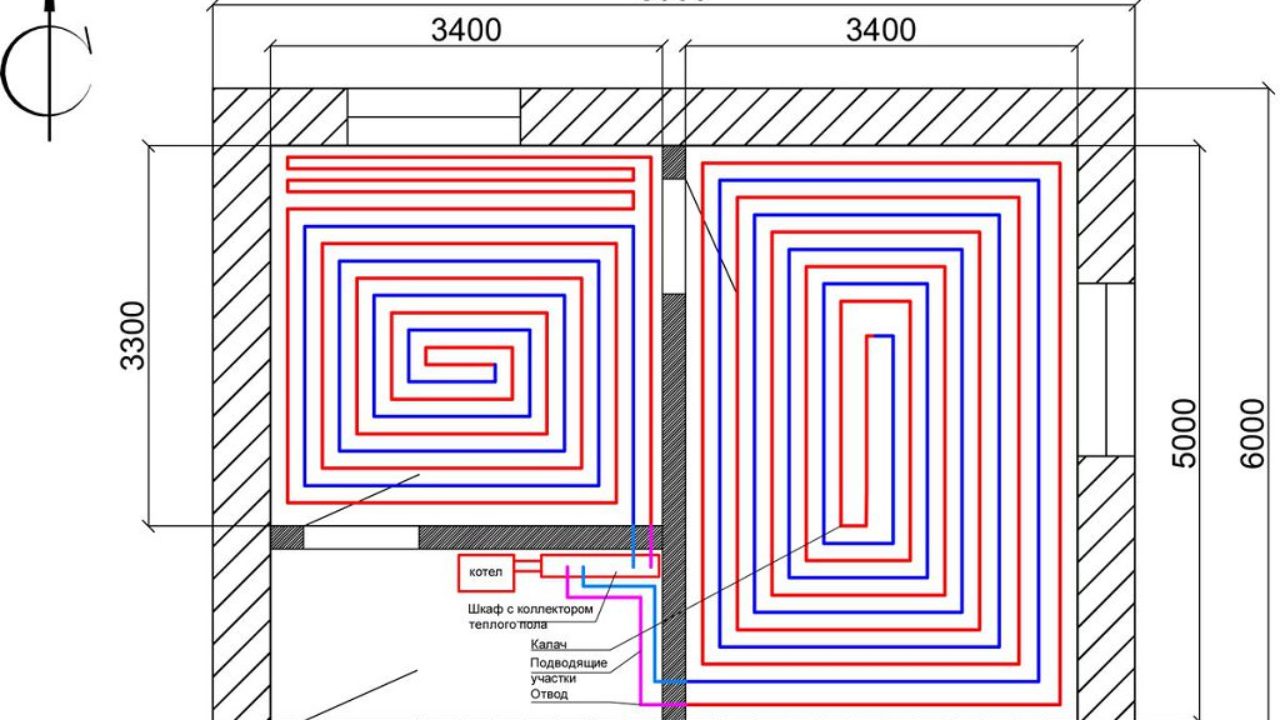

Пример проектирования обогревательной системы
Для вычисления термический нагрузки на каждую петлю контура, утраты давления, также скорости движения рабочей среды будет нужно выяснить огромное количество коэффициентов конкретно в четком виде. Дабы упростить расчеты предлагается принять мощность системы равной наибольшим потерям тепла.
Применять можно такую формулу:
Q = (V*Pt*K)/860, где:
Q – теплопотери;
V – объем помещения;
Pt – разница между уличной и внутренней температурой;
K – коэффициент, определяющий теплостойкость (обычно его значение варьируется в границах 1,5-2).

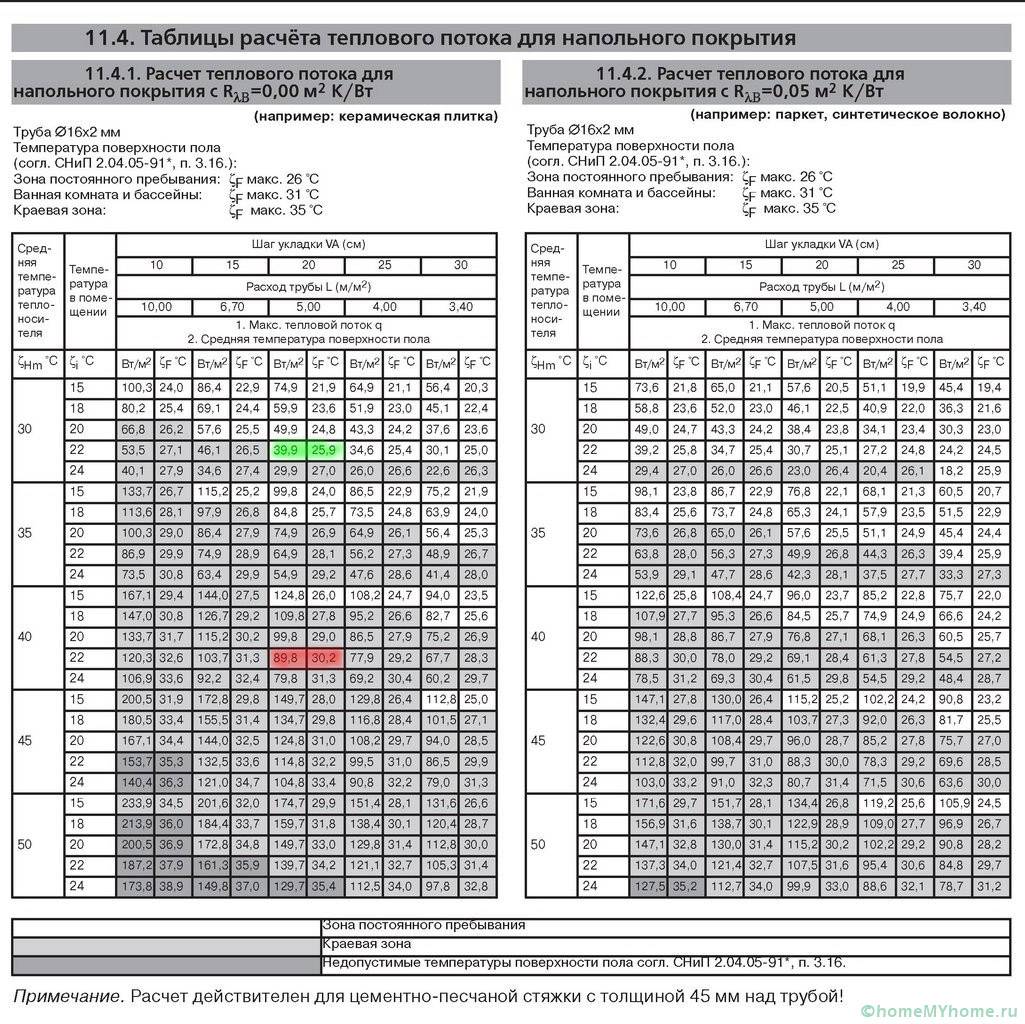

Таблица для вычисления термического потока для напольных покрытий
Направьте внимание! При расчетах тепла теплого пола, выступающего в роли дополнительного источника подогрева, малозначительные ошибки навряд ли приведут к суровым последствиям, чего не скажешь о системе, выполняющей функции основного отопления.
Грамотный расчет трубы для теплого пола в помещении
После вычисления мощности нужно обусловиться с расчетом трубы водяного теплого пола. Протяженность трубопроводов будет зависеть от схемы укладки и расстояния между основными элементами.

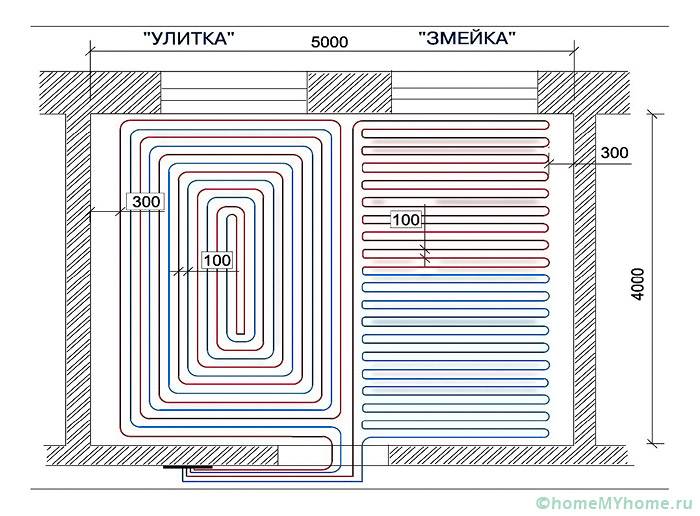

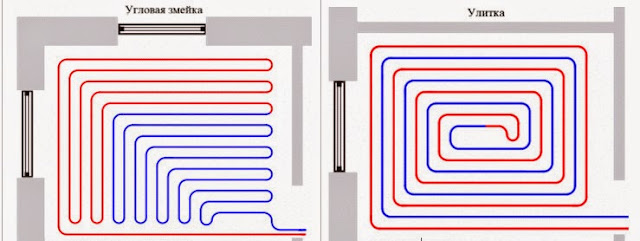

Большей популярностью пользуются два варианта укладки
При вычислениях длины применима такая формула:
L = S/N*1,1, где:
S – квадратура помещения;
N – расстояние между контурами;
1,1 – припас на повороты.

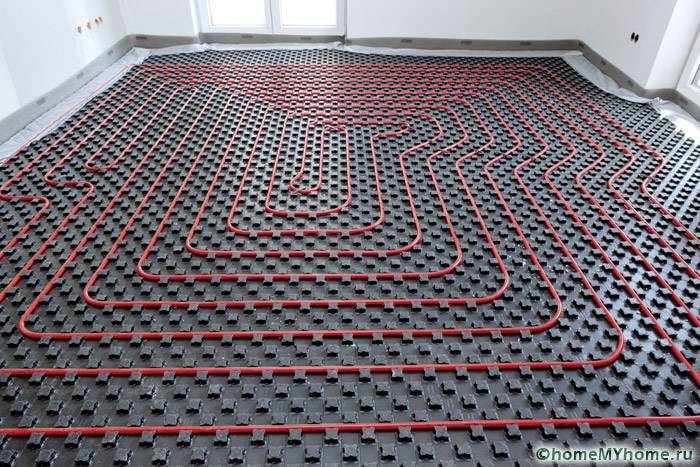

Расстояние между трубопроводами должно быть одинаковым
Направьте внимание! Шаг укладки почти во всем находится в зависимости от поперечника применяемой трубы. В большинстве случаев он варьируется в границах 15-30 см. При проведении работ не рекомендуется выходить за рамки этого спектра.
Вычисления для насосного оборудования
Сделав расчет тепла теплого пола, можно приступать к вычислениям, нужным для выбора насоса, способного обеспечить наилучшее движение теплоносителя. Произвести вычисление базисных характеристик можно без помощи других по специальной формуле:
Q = 0,86*Ph/Th, где:
Q – объем рабочей воды (куб. м/ч);
0,86 – модифицирующий коэффициент;
Ph – мощность 1-го контура;
Th – разница температур на входе и выходе.

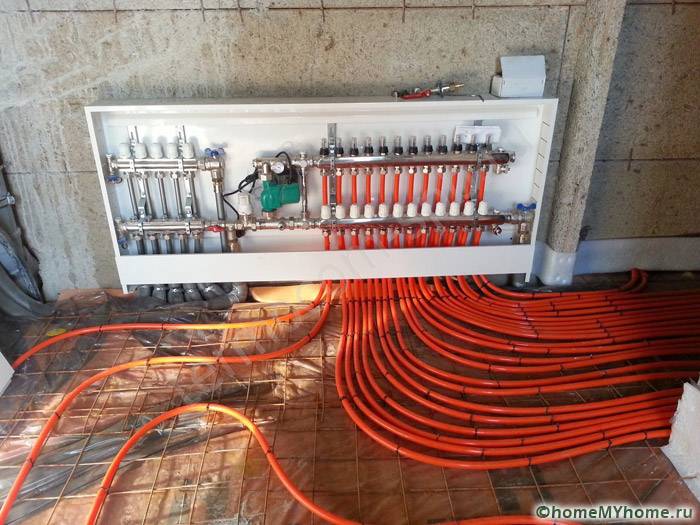

Коллектор со смесительным узлом и циркуляционным насосом
Статья по теме:
Монтажные схемы водяных теплых полов в личном доме. Какие есть схемы теплых полов? В чем достоинства каждого вида? Какая подойдет конкретно для вас? Читайте!
Более подходящие напольные покрытия
Теплый пол может устраиваться с применением разных напольных покрытий. Но для каждого помещения выбор должен делаться после ознакомления с эксплуатационными особенностями.
Глиняная плитка больше подходит для ванных комнат, так как способна выдерживать воздействие увлажненной среды. В большинстве случаев заливается стяжка, в которую внедряются трубопроводы либо кабели системы, а сверху укладывается кафель. При наличии дополнительного подогрева плитка теряет свой главный недочет – холодную поверхность.

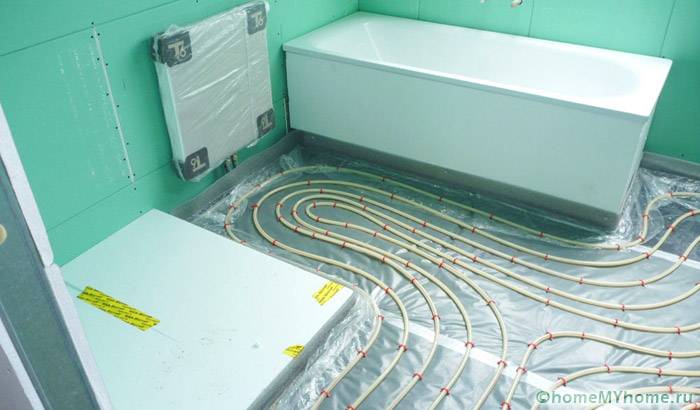

Проведение работы по устройству подогрева пола в ванной комнате
Для кухни хорошим вариантом отделки пола может стать линолеум. Он нередко выбирается совместно с пленочным полом , выделяющим инфракрасное излучение. Элементы в этом случае располагаются сверху стяжки. На них укладывается фанера, ДСП либо ОСП. Сверху расстилается линолеум.
Таким же образом создается обогревательная система в композиции с ламинатом. Но подкладывать дополнительную базу не нужна. Панели могут устанавливаться поверх пленки.

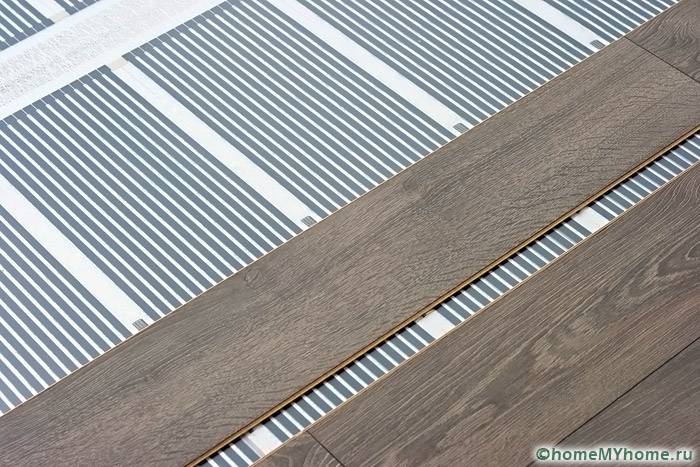

Пример укладки панелей ламината поверх пленочного пола
По мере надобности можно ввести дополнительное отопление конкретно под ковролин. Но его лучше применять в спальне для роста термического эффекта. Основной минус покрытия – сложность в удалении загрязнений.
Из чего складывается стоимость
Цена теплых полов значительно варьируется, так как существует много вариантов их устройства. Но нужно осознавать, из чего складывается конечная стоимость.

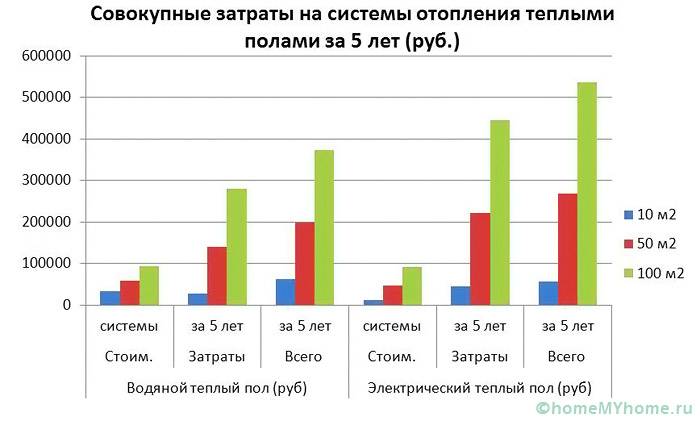

Совокупные издержки на обогревательные системы теплых полов за пятилетку
- Главные составляющие в виде труб, электрических кабелей, матов, регуляторов и пленочных фрагментов.
- Отражающий материал, укладывающийся под термический источник.
- Устройство стяжки либо другого основания.
- Напольное покрытие, выступающее в качестве финальной отделки помещения.

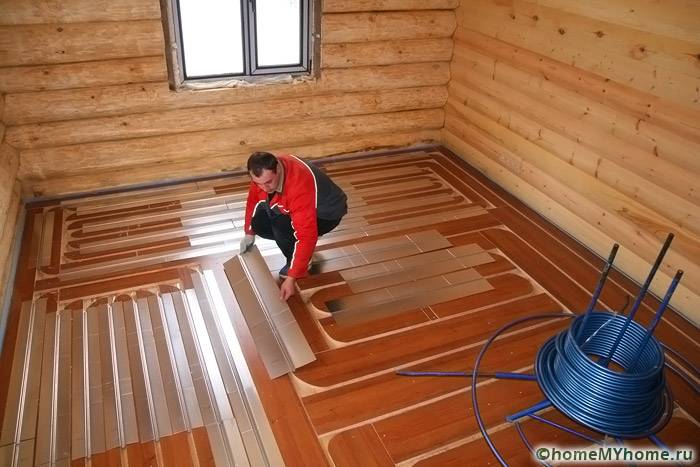

Устройство системы в древесном доме без цементно-песчаной стяжки
К сведению! Цена комплектов электрических систем, обычно, колеблется в границах 2-5 тыщ рублей за квадратный метр.
Подведение итогов
Только верный расчет тепла теплого пола дозволит сделать по-настоящему эффективную и многофункциональную систему подогрева напольного покрытия в квартире либо личном доме. Ошибки при вычислениях в состоянии сделать конструкцию малополезной либо очень энергозатратной.
Как высчитать тепло теплого пола
Держать под контролем температуру теплоносителя можно такими указателями температуры, установив их на подачу и на обратку. Обратка должна быть холоднее на 5-10 градусов. Если разница больше, то система работает некорректно: или очень длинноватые петли, или низкая производительность насоса.
2. Какой должна быть температура на поверхности теплого пола?
Для юзера не имеет значения температура теплоносителя. Ему принципиальна температура поверхности работающего теплого пола. Она не должна превосходить следующие значения:
29 — в зале, коридоре, жилых зонах, местах долгого прибывания
35 — В граничных зонах
33 — в ванных комнатах, санузлах
3. Как разложить трубу для теплого пола?

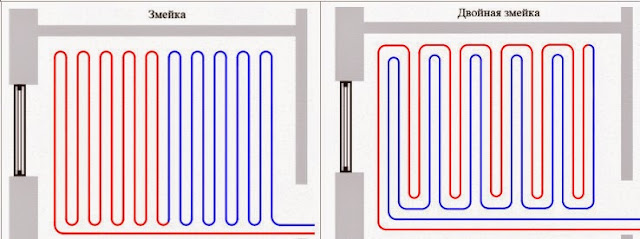

Для раскладки труб напольного отопления применяют различные формы: змейку, угловую змейку, двойную змейку, улитку.
Эти формы можно соединять в всех композициях, например, краевую зону можно расположить змейкой, а далее основную часть пройти улиткой. При всем этом лучше по-максимуму применять улитку. Змейку используйте в малеханьких помещениях, либо в помещениях со сложной формой
5. Какой должен быть шаг укладки?
Для краевых зон применяется шаг, равный 10 см. Для других зон с разностью в 5 см — 15 см, 20 см, 25 см. Но не больше 30 см.
Это ограничение связано с чувствительностью ступни человека.
При большем шаге труб нога начинает ощущать разницу температуры участков пола.
6. Как подсчитать длину трубы?
Используйте формулу: L = S / N * 1,1 , где
S — площадь помещения либо контура, для которого рассчитывается длина трубы (м2);
N — шаг укладки;
1,1 — припас трубы в 10% на повороты.
К приобретенному результату не забудьте добавить длину трубы от коллектора до теплого пола, включая подачу и обратку.
Для примера разглядим задачку, в какой необходимо подсчитать длину трубы для комнаты, в какой пол занимает полезную площадь 12 м2. Расстояние от коллектора до теплого пола — 7 м. Шаг укладки трубы 15 см (не забудьте перевести в м).
Решение: 12 / 0,15 * 1,1 + (7 * 2) = 102 м.
7. Какова наибольшая длина 1-го контура?
Все находится в зависимости от гидравлического сопротивления либо утрат давления в определенном контуре, которые, в свою очередь, впрямую зависят как от поперечника применяемых труб, так и от объема теплоносителя, который подается через сечение этих труб в единицу времени.
В случае с теплым полом, (если не учесть вышеизложенные причины) можно получить эффект так именуемой запертой петли. Ситуация, при которой сколь мощнейший бы по напору насос вы не ставили, циркуляция через эту петлю будет невозможна.
На практике установлено, что утраты давления, равные 20 кПа либо 0,2 бара как раз приводят к такому эффекту.
Для того, дабы не вдаваться в расчеты, приведем некоторые советы, применяемые нами на практике.
Для трубы поперечником 16 мм мы делаем контур не больше 100 м, в эталоне не больше 80 м.
Для 20 трубы наибольшая длина контура составляет 120 — 125 м.
8. Могут ли быть контура теплого пола разной длины?
Это очень отлично, когда все петли одинаковой длины. Не надо ничего балансировать.
На практике это достигнуть можно, но в большинстве случаев не целенаправлено.
Например, на объекте есть группа помещений, где необходимо выполнить теплый пол. Посреди них также есть санузел, нужная площадь теплого пола в каком 4 м2. Соответственно длина трубопровода этого контура вкупе с длиной труб до коллектора составляет всего только 40 м.
Неуж-то все помещения необходимо непременно подстраивать под эту длину, дробя полезную площадь оставшихся помещений по 4 м2?
Конечно нет. Это не целенаправлено. И позже зачем балансировочная арматура, которая как раз и призвана для того, дабы посодействовать уравнять утрату давления по контурам?
Снова же можно пользоваться расчетами, через которые можно узреть, до какого наибольшего предела можно допустить разброс длин труб отдельных контуров на определенном объекте при данном оборудовании.
Но снова же, не погружая вас в сложные скучноватые расчеты, скажем, что мы на собственных объектах допускаем разброс по длинам труб отдельных контуров в 30 — 40%. Также, по мере надобности можно «играть» поперечниками труб, шагом укладки и «резать» площади огромных помещений не на маленькие либо большие, а на средние кусочки.
9. Сколько контуров можно подключить к одному узлу смешения с одним насосом?
Этот вопрос по физическому смыслу похож на вопрос: «Сколько груза можно увезти на машине?»
В вопросе: «Сколько петель можно подключать к коллектору теплого пола?», необходимо учесть поперечник коллектора и какой объем теплоносителя способен пропускать через себя узел смешения за единицу времени (принято считать м3/час). Либо, что также равноценно, какую термическую нагрузку способен нести избранный вами узел смешения?
Как это выяснить? До боли просто.
Для наглядности покажем на примере.

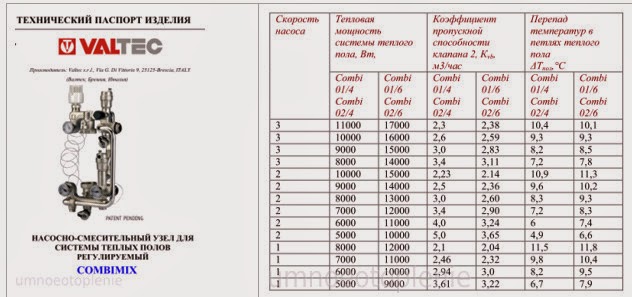

Представим, в качестве узла смешения вы взяли Combimix компании Valtec. На какую термическую нагрузку он рассчитан? Берем его паспорт. Смотри нарезку из паспорта.
Его наибольший коэффициент пропускной возможности составляет 2,38 м3/час. Если ставим насос Grundfos UPS 25 60, то на третьей скорости при данном коэффициенте этот узел способен «утащить» нагрузку в 17000 Вт либо 17 кВт.
Что это значит на практике? 17 кВт это сколько контуров?
Представим, что у нас есть дом, в каком есть сколько-то (непонятно) помещений по 12 м2 полезной площади теплого пола в каждом помещении. Трубы у нас уложены с шагом 20 см, что приводит к длине каждого контура, беря во внимание длину труб от самого теплого пола до коллектора, 86 м. В согласии с проектными расчетами мы также получили, что теплосъем с каждого м2 этого теплого пола дает 80 Вт, что приводит нас соответственно к термический нагрузке каждого контура
Какое кол-во помещений либо схожих контуров способен обеспечить теплом наш узел смешения?
17000 / 960 = 17,7 схожих контуров либо помещений.
Но это очень!
На практике же почти всегда не надо делать расчет на наибольшие характеристики. Потому остановимся на цифре 15.
У самой же компании Valtec к этому узлу есть коллектор с наибольшим количеством выходов — 12.
10. Необходимо ли делать несколько контуров теплого пола в огромных помещениях?
В огромных помещениях конструкцию теплого пола необходимо разделять на наименьшие площади и делать несколько контуров.
Эта необходимость появляется как минимум по двум причинам:
- ограничение длины трубы контура нужно, дабы не получить эффект «запертой петли», при котором через нее не будет циркуляции теплоносителя;
- верная работа самой цементной заливной плиты, площадь которой не должна превосходить 30 м2. Соотношение длин ее сторон должно быть 1/2 и длина 1-го из краев не должна превосходить 8 м.
11. Как выяснить, сколько контуров теплого пола пригодится для моего дома?
Для того дабы осознать какое количество петель теплого пола пригодится и на основании этого подобрать подходящий коллектор с таким же количеством выходов, необходимо отталкиваться от площади самих помещений, в каких планируется эта система.
После чего вы вычисляете полезную площадь теплого пола. Как это выполнить описано в 12 вопросе « Как подсчитать полезную площадь теплого пола? «.
Потом, воспользуйтесь следующим методом: отталкиваясь от шага теплого пола, разбейте полезную площадь теплого пола в каждом помещении на следующие размеры:
- шаг 15 см — менее 12 м2;
- шаг 20 см — менее 16 м2;
- шаг 25 см — менее 20 м2;
- шаг 30 см — менее 24 м2.
Если площадь пола в помещении меньше обозначенных размеров, то ее разбивать не надо.
Советуем уменьшить эти значения на 2 м2, если длина присоединения труб от теплого пола до коллектора превосходит 15 м.
Разбивая полезную площадь пола в помещениях, пытайтесь также достигнуть того, дабы длина труб в этих контурах была или одинаковой, или разница между отдельными контурами не превосходила 30 — 40 %. Как выяснить длину труб в каждом контуре, читайте в 6 вопросе « Как подсчитать длину трубы? «.
12. Как подсчитать полезную площадь теплого пола?
Дабы подсчитать полезную площадь грядущего теплого пола, необходимо начертить план помещения, где он будет размещаться. План лучше выполнить в масштабе.
От каждой из стенок помещения отступите по 30 см. Заштрихуйте получившееся место. Отметьте на плане участки, где будет повсевременно стоять мебель: холодильник, мебельная стена, диванчик, большой шкаф и т.д. Эти участки также заштрихуйте. Незаштрихованная часть плана помещения и будет той полезной площадью теплого пола, которую вы ищете.
Для наглядности давайте подсчитаем полезную площадь столовой, где будет теплый пол. Общая площадь столовой 20 м2, длина стенок соответственно 4 м и 5 м. На кухне будет стоять кухонный гарнитур, холодильник и диванчик, которые отметим на плане. Не забудем отойти от стенок по 30 см. Заштрихуем занятые участки. Смотрите набросок.
А сейчас подсчитаем полезную площадь теплого пола.
13. Какой общей толщины выходит пирог теплого пола?
Все находится в зависимости от толщины теплоизолятора, так как другие величины известны.
При следующей толщине теплоизолятора у вас получатся такие значения (толщина отделочного покрытия не учитывается):
14. Как найти габариты коллекторного шкафа, дабы расположить в нем все нужные узлы?
Найти габариты коллекторного шкафа легко. Мы вновь предлагаем пользоваться продукцией компании Valtec и их готовыми советами, представленными в таблице, при условии, что вы пользуетесь уже готовыми узлами для теплого пола, выпускаемыми этим производителем.
