Как высчитать провод по мощности

В прокладке проводки нужно учесть несколько причин: экономичность сети, ее надежность и безопасность в использовании и обслуживании. Дабы электрическая сеть прослужила длительно и без аварийных ситуаций, нужно верно подобрать сечение провода.

Если сечение провода будет очень небольшим, то в таком случае проводку ждет перегрев и аварийная ситуация. Если же сечение провода будет очень огромным, то это стукнет по вашему кошельку. Перегрева и возгорания не будет, но перерасход денег на внедрение таковой сети будет достаточно осязаемым.

Нужное сечение провода можно и необходимо высчитать. Для этого следует знать мощность и ток. Используйте в собственных расчетах таблицы «Правил устройство электроустановок», которые приведены ниже.

Сечение провода выбирают, отталкиваясь от однофазового либо трехфазного питания, места установки кабеля, материала, из которого он сделан, от тока нагрузки либо мощности.

Выбор сечения по мощности

Посчитайте суммарную мощность всех электроприборов, находящихся на участке. Учитывайте, что на каждом из них мощность может указываться как в ваттах (Вт), так и в киловаттах (кВт). Верно сложив все мощности с учетом единиц измерения, получим суммарную.

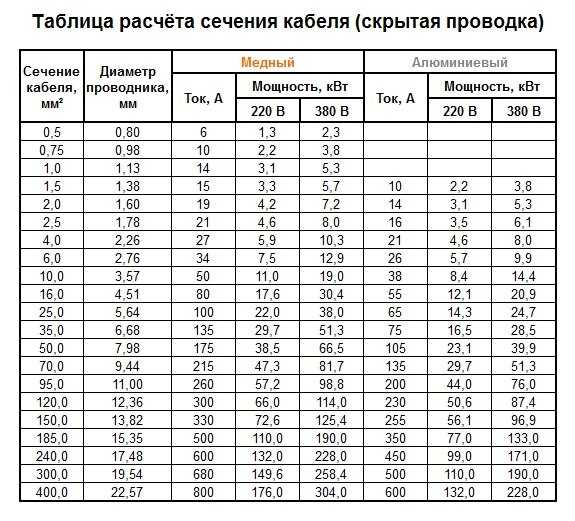

Табл. 1. Подбор сечения по мощности для кабеля с медными жилами

Медные жилы проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В

Табл. 2 Подбор сечения по мощности для кабеля с дюралевыми жилами

Дюралевые жилы, проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В

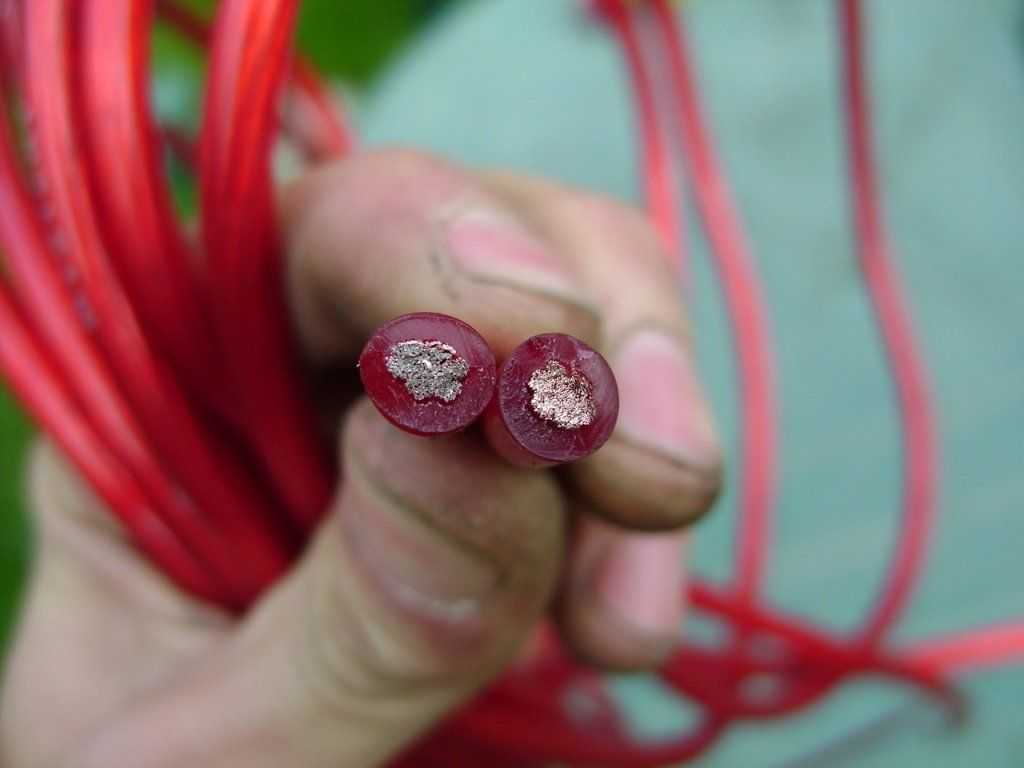

Как мы увидели, таблицы приводят нам данные по медным и дюралевым проводникам, так как они в большинстве случаев применяются в проводках. Естественно, в квартирах и домах лучше применять медь, так как у нее электропроводность выше, чем у алюминия, она стойкая к окислению, достаточно упругая и крепкая. Но, у этого металла есть значимый недочет — его накладность.

Отметим, что в русских домах устанавливалась дюралевая проводка. При частичной подмене целенаправлено ставить конкретно алюминий. Если же нужна замена всей проводки, то лучше поставить медь.

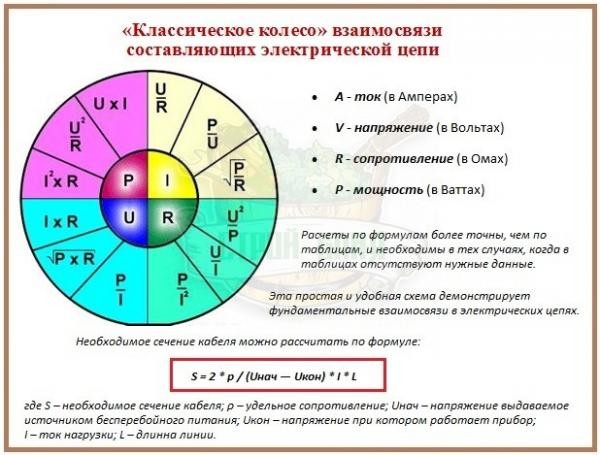

Как без помощи других произвести нужный расчет? Для этого необходимо пользоваться формулой:

I = P U × 1.73 , где Р — мощность; I — сила тока; U — напряжение.

Из справочной таблицы выбираете значение, очень приближенное к приобретенному числу. Помните, что приближенные числа нужно выбирать больше, чем итог расчетов!

Расчет по току

Табл. 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Ток *, А, для проводов и кабелей

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Дабы высчитать примерное сечение, разделите его на 10. Всегда используйте приближенное большее число, если не сможете отыскать такое же в таблице. Так делаем, пока ток для медных проводов не превосходит 40 А. От 40 до 80 А ток делим на 8, в случае с алюминием делим на 6. Все так как для одинаковой нагрузки толщина дюралевого проводника должна быть больше, чем медного.

Табл. 4. Электрический ток для дюралевых проводов и шнуров с резиновой и ПВХ-изоляцией

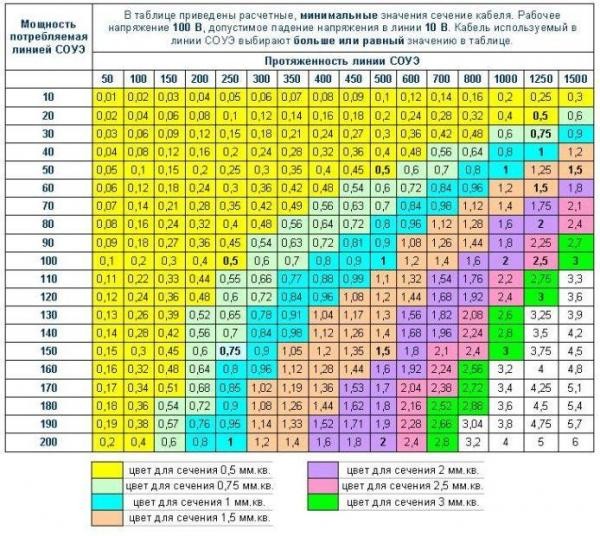

Расчет по мощности и длине

Длина проводника содействует потере напряжения, но для жилых домов это не так критично. Довольно взять 20 излишних см, и они израсходуются на подключение и коммутацию. При подключении к щитку учитывайте к тому же автоматы, которые также должны быть подключены. В таком случае берите кабель намного длиннее.

Прокладывая кабель, нужно учесть, что с повышением длины проводника миниатюризируется напряжение. Также оно миниатюризируется при большенном сечении провода. Оказывает влияние на сопротивление проводника его удельное сопротивление, это — справочные материалы.

Как посчитать сечение провода по наибольшей мощности и длине?

Находим ток по формуле: I=P/(U×cosφ), беря во внимание, что для бытовых сетей значение cosφ=1;
Используя таблицы ПУЭ, определим сечение по току;
Находим сопротивление проводника по формуле: Rо=ρ×l/S, где ρ — удельное сопротивление, I — длина провода, S — площадь его поперечного сечения. Общее сопротивление — R = Rо×2;
Падение напряжения: ΔU=I×R;
Определяем процент падения напряжения: ΔU/U. Если он превосходит 5%, тогда из справочника следует избрать наиблежайшее большее сечение проводника.

В окончании добавим несколько слов о прокладке проводов. Она может быть открытая — вдоль поверхности стенок либо пола. Применяются гибкие провода, также применяется гофра либо закрытая — проводка находится в стенках, под слоем штукатурки в особых выемках. Последний метод более оптимален и неопасен для жилых квартир либо домов.

Как подобрать сечение кабеля по мощности? Расчет

Привет. Тема нынешней статьи «Сечение кабеля по мощности«. Эта информация понадобиться как в быту, так и на производстве. Пойдет речь о том, как произвести расчет сечения кабеля по мощности и выполнить выбор по комфортной таблице.

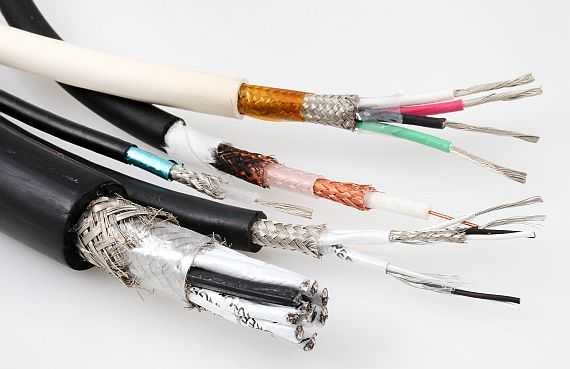

Зачем вообщем необходимо верно подобрать сечение кабеля ?

Если гласить обычным языком, это необходимо для обычной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, мотор либо трансформатор. Сейчас инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно главным средством для передачи и рассредотачивания электрического тока, являются кабели и провода.

При небольшом сечении кабеля и большой мощности оборудования, кабель может греться, что приводит к потере его параметров и разрушению изоляции. Это не есть отлично, так что верный расчет нужен.

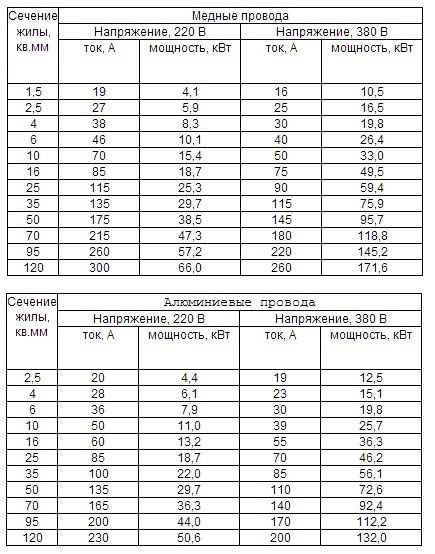

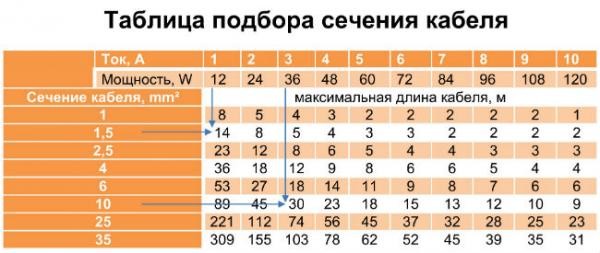

Итак, выбор сечения кабеля по мощности. Для подбора будем применять комфортную таблицу:

Таблица обычная, обрисовывать ее думаю не стоит.

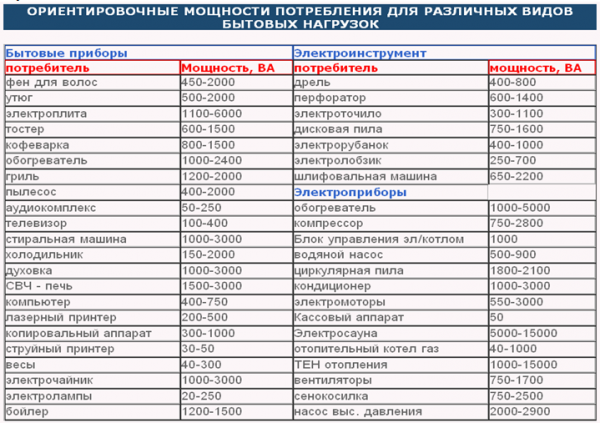

Сейчас нам необходимо высчитать общую потребляемую мощность оборудования и устройств, применяемых в квартире, доме, цехе либо в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, исполняем установка закрытой проводки кабелем ВВГ. Берем лист бумаги и переписываем список применяемого оборудования. Сделали? Отлично.

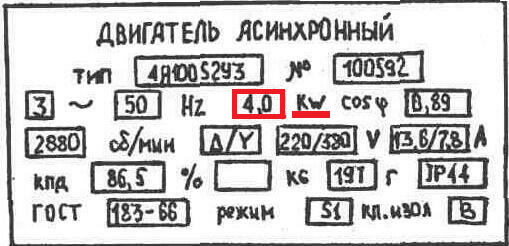

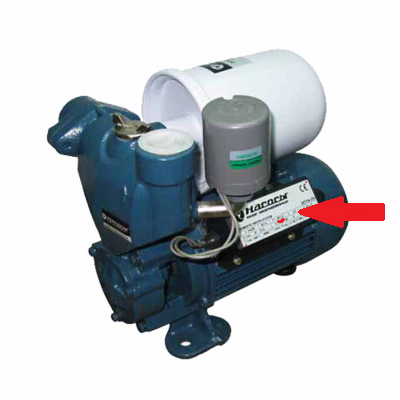

Как выяснить мощность? Мощность вы можете отыскать на самом оборудовании, обычно имеется бирка, где записаны главные свойства:

Мощность измеряется в Ваттах ( Вт, W ), либо Киловаттах ( кВт, KW ). Отыскали? Записываем данные, потом складываем.

Допустим, у вас вышло 20 000 Вт, это 20 кВт. Цифра гласит нам о том, сколько энергии потребляют все электроприемники вкупе. Сейчас необходимо поразмыслить сколько вы будете применять устройств сразу в течении долгого времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

Считаем: 20 х 0,8 = 16 (кВт)

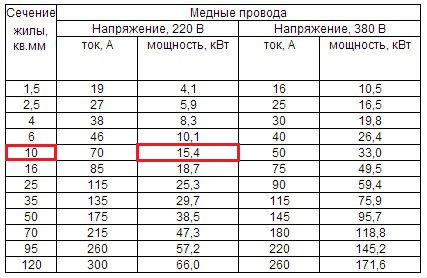

Дабы выполнить выбор сечения кабеля по мощности, смотрим на наши таблицы:

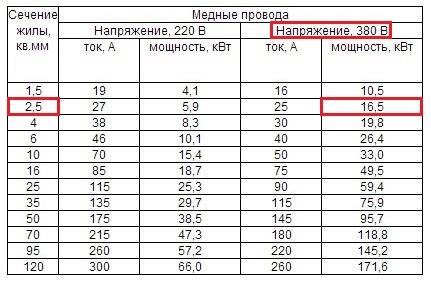

Для трехфазной цепи 380 Вольт это будет смотреться вот так:

Видите ли, легко. Желаю также добавить, советую выбирать кабель либо провод большего сечения жил, на случай если вы возжелаете подключить чего-нибудть еще.

Как провести расчет кабеля по мощности и по его длине

Провода и кабели

Создатель Aluarius На чтение 8 мин. Просмотров 1.1k. Размещено 26.11.2015

Расчет производственных электрических сетей проводится на базе нескольких технических характеристик. Но когда дело доходит до бытовых линий, то обычно берется за базу один параметр – это мощность бытовых устройств и освещения. Потому расчет кабеля по мощности – единственно верный способ хорошо собрать электрическую разводку дома. Естественно, придется учесть и длину каждого шлейфа, ведь современные личные дома – это время от времени целые дворцы, где проложено километры кабеля. Но в базе расчета все равно лежит мощность.

Начнем с того, что мощностные свойства бытовых устройств можно найти на самих устройствах либо в сопроводительной документации к ним (паспорт, аннотация и т.д.). Направьте внимание, что на некоторых устройствах указываются две величины: среднее значение мощности и наибольшее. Для расчета нужно конкретно 2-ое.

Читайте по теме: Как снимать показания счетчика электроэнергии

Стоит отметить, что некоторые бытовые приборы работают в различных режимах. Например, стиральная машина может потреблять всего только несколько 10-ов ватт в режиме полоскания, либо сотки ватт в режиме стирки, ну и несколько киловатт в режиме нагрева воды и кипячения. Другими словами, в определенный момент машинка потребляет разную мощность. Найти, в какой точно момент будет выполняться стирка с кипячением, никто не может, потому для того, дабы произвести верный подбор кабеля, нужно взять за базу конкретно наибольший показатель мощности.

Кстати, точно также придется рассчитывать и электрическую проводку для кондюка. Ведь этот устройство будет при режиме обычной вентиляции потреблять всего только 50-60 ватт, а при кондиционировании 1,0-1,0 кВт.

Характеристики для проведения расчета

Запомните один момент – электрическая сеть дома разбивается на участки (шлейфы), в каких нужно провести расчет по отдельности. Плюс высчитать сечение провода общего, подводящего к дому. Все дело в том, что количество бытовых устройств и источников света в различных комнатах будет отличаться. Например, на кухне их будет больше, в прихожей не считая освещения вообщем ничего нет. К тому же современный подход к электроразводке просит разделения участков в комнатах на две группы: освещение и розетки. Другими словами, к каждой группе будет вести свой отдельный провод.

Давайте разглядим, как верно провести расчет сечения кабеля по мощности в одной комнате, где применяется несколько бытовых устройств. Итак, вводные данные.

Наибольшая суммарная нагрузка всех потребителей. Как уже было сказано выше, эти характеристики можно отыскать в паспорте изделия либо на бирках самого устройства. Если ни того, ни другого не осталось, то единственная для вас дорога – это Веб. Сейчас в сети много веб-сайтов, предлагающих таблицы с параметрами мощности каждого бытового устройства. Так что это сейчас не неувязка.
Напряжение сети. Это либо 220 вольт, либо 380 вольт.
Материал, из которого сделан электрический провод. В принципе, обилие тут маленькое, всего только две позиции: медь либо алюминий. Не будем вдаваться в подробности, таблица соотношения сечения кабеля и материала в Вебе тоже есть. Единственное отметим, что при одинаковой мощности употребления можно устанавливать медный кабель наименьшего сечения по сопоставлению с дюралевым.

Читайте также: Прокладка кабеля в земле на дачном участке – требования и материалы

Расчет сечения

Итак, прежде всего нужно просуммировать мощности всех бытовых устройств. Это совершенно просто, можно выполнить даже в уме. Например, итог будет равен 7,5 кВт. Кстати говоря, это средняя величина нагрузки в большинстве городских квартир. Практически лет так 20 тому вспять этот показатель не превосходил 5 кВт. Все дело в росте количества применяемых нами бытовых устройств. Сейчас перебегаем к реализации выбора материала электрического провода. Сравнивая по таблице, можно прийти к выводу, что в случае с медным кабелем значение сечения будет равно 4 мм², с дюралевым – 6 мм². При всем этом медный сечением 4 мм² может выдержать нагрузку до 8,3 кВт, дюралевый до 7,9 кВт. Другими словами, уже заложен определенный припас прочности, что увеличивает надежность эксплуатации электрической разводки.

Внимание! В независимости от того, что припас по мощности уже определен, рекомендуется сечение кабеля брать чуток больше (до следующего показателя). Это делается на будущее, ведь есть большая возможность, что в доме появятся новые бытовые приборы, который прирастят суммарную нагрузку на сеть.

Сейчас, что касается трехфазной сети. В почти всех личных домах подводится конкретно три фазы, ну и в некоторых городских квартирах они также находятся. В принципе, что такое трехфазная сеть? Это три фазы и ноль. Другими словами, выходит так, что в дом входит срезу три однофазовые сети. Все расчеты, связанные с мощностью и сечением провода, проводятся точь-в-точь как с однофазовой сетью. Правда, есть одно жесткое требование – распределить общую нагрузку необходимо умеренно по фазам. Все тот же пример, где потребляемая мощность дома составляет 7,5 кВт. Итак вот данный показатель на каждой фазе должна быть по 2,5 кВт.

О чем это гласит? Вспоминайте наш пример, где было рассчитано сечение кабеля на однофазовую сеть при нагрузке 7,5 кВт. Было определено, что сбалансированный вариант для этого – медный провод сечением 4 мм². Так как общая нагрузка сети разбита на три фазы, то соответственно на каждую из них нужен провод, сечение которого соответствует мощности 2,5 кВт. А это – 1,5 мм².
Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. Другими словами, чем длиннее проводка, тем больше утрат по мощности в виду того, что железный провод имеет сопротивление. И оно увеличивается по мере роста длины кабеля.

Так как в личных домах шлейфы электрической проводки не настолько длинноватые, то этим расчетом можно пренебречь. В индустрии все по-другому, зависимость длины кабеля и сечение через утраты мощности очевидные. Потому для инфы разглядим таковой расчет для однофазовой сети.

Читайте также: Как найти сечение провода по мощности – таблицы и расчеты

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После этого нужно найти силу току, протекающую по этой сети. Ее находим по формуле:

I – сила тока.
P – мощность.
U – напряжение.
cosφ – для бытовых сетей равен «1».

Из расчета выходит, что сила тока будет равна 17,3 А. Сейчас нам пригодятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в каких показана зависимость сечения кабеля от силы тока. Тут разбивка идет по металлу, из которого провод сделан. В бытовых сетях в большинстве случаев применяется медный, потому сечение будет равно 1.5 мм².

Сейчас нужно высчитать сопротивление, которое, как было сказано выше, находится в зависимости от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R – это сопротивление.
P – это значение удельного сопротивления, которое находится в зависимости от материала (медь – 0,0175 Ом*мм²/м либо алюминий – 0,0281).
S – площадь сечения.
L – показатель длины кабеля.

Например, величина длины кабеля равна 20 м, означает, сопротивление будет равно 0,232 Ом. Но придется учесть тот факт, что однофазовая сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети нужно удвоить. Получаем 0,464 Ом.

Дальше, делается расчет утрат напряжения по формуле: dU = I·R, где

dU – утраты напряжения.
I – сила тока.
R – сопротивление.

По нашим расчетам выходит, что утраты составляют 8,02 вольт. Это на 20 метров длины кабеля. Потом нужно отыскать процентное соотношение утрат от номинального напряжения сети.

Внимание! Если это соотношение не превосходит 5%, то избранный вами кабель может быть применен в электрической сети дома с нагрузкой, заложенной в расчет.

Итак, считаем соотношение: (8,02/220)*100=3,65%. Другими словами, все наши расчеты относительно длины кабеля и его площади при данном параметре мощности были верны. Кстати, измерить нужную длину провода можно, используя особый устройство – счетчик длины. Это и просто, и очень комфортно.

Заключение по теме

Итак, нами подверглись рассмотрению два расчета, где присутствовала связь между сечением кабеля и мощностью потребляемой сети, в какой он будет устанавливаться. Также было выведено соотношение длины кабеля и его площади. В принципе, трудности с мощностью нет никакой. Найти сечение по данному параметру довольно легко. Расчет относительно длины кабеля незначительно труднее. Но если разобраться с ним, то и его можно осилить без помощи других. Правда, придется ознакомиться с ПУЭ, где заложены нужные для расчета таблицы.
